Устройство и неисправности системы впрыска топлива современного мотоцикла

Системы подачи воздуха

Система питания дизельного двигателя включает в себя систему подачи воздуха и систему подачи топлива в двигатель. В зависимости от способа подачи воздуха в двигатель различают атмосферные дизеля и турбодизеля. В атмосферных моторах воздух поступает в цилиндры посредством всасывания во время такта впуска, то есть за счет естественного разряжения. В турбодизелях используется нагнетатель воздуха, в основном это турбокомпрессор, работающий от выхлопных газов.

На одном валу находится две крыльчатки. За счет выхода выхлопных газов одна из крыльчаток раскручивается и через общий вал вращение передаётся на вторую крыльчатку, которая создает поток воздуха и нагнетает его во впускной тракт двигателя. Так как во время прохождения горячих выхлопных газов через турбину нагнетаемый воздух может нагреваться, между турбиной и впускным коллектором иногда устанавливают интеркулер. Это теплообменник, который позволяет охладить нагнетаемый в двигатель воздух, что еще больше увеличивает его объем. Перед использованием воздух на любом двигателе очищается системой очистки. Это фильтры разных видов и конструкций.

Турбодизеля обладают большей мощностью в отличие от атмосферных моторов. За счет большего объема воздуха, который нагнетается в цилиндры, происходит более полное и быстрое сгорание топлива. Это способствует снижению расхода топлива и повышению мощности мотора. Так же снижается токсичность выхлопных газов. Так как скорость сгорания топлива в турбированном моторе выше, это позволяет увеличить максимальные обороты вращения двигателя, что положительно сказывается на его характеристиках.

Есть и несколько минусов при использовании турбин на дизелях. Сам турбокомпрессор подвергается воздействию высоких температур от выхлопных газов. Что требует использовать дорогостоящие термостойкие материалы при изготовлении турбины. На некоторых моделях дизелей турбина охлаждается жидкостью из основной системы охлаждения двигателя. Во время работы вал турбины раскручивается до нескольких десятков тысяч оборотов в минуту. Для увеличения срока службы пары трения используют износостойкие материалы, способные выдерживать огромные скорости вращения. Узлы вращения вала турбины обычно смазывают моторным маслом из общей системы смазки двигателя, что предъявляет серьезные требования к качеству моторных масел.

При использовании турбокомпрессора на двигателе его ресурс несколько сокращается по отношению к атмосферному двигателю. Это происходит из-за повышения нагрузок на основные механизмы двигателя. Так же повышается стоимость двигателя в целом. Этому способствует высокая стоимость самого турбокомпрессора, конструктивное усложнение систем охлаждения и смазки двигателя и увеличению воздушных трубопроводов. Несмотря на свои недостатки из-за большей экономичности и мощности турбодизеля все чаще устанавливаются на автомобили.

Работа системы питания двигателя

Если вкратце рассмотреть работу системы питания двигателя, то выглядит она сле­ду­ю­щим образом.

Топливо (в данном случае бензин) за счет разрежения воздуха, создаваемого в системе при движении поршня от ВМТ к НМТ, а также с помощью топливного насоса, поступает в карбюратор автомобиля, проходя через фильтры. Топливный насос подает бензин из бака. Топливные насосы подразделяются на электрические и механические. Механические топ­лив­ные насосы устанавливаются на автомобилях с карбюраторными силовыми агрегатами. Автомобили, оборудованные электронным впрыском, оснащены электрическим насосом. В карбюраторе пары бензина смешиваюется с поступающим воздухом, образуя топливно-воздушную смесь, которая и направляется в цилиндр. После совершения рабочего цикла (сгорания смеси), поршень, двигаясь вверх, выдавливает отработавшие газы через выпускной клапан, которые в конечном итоге выпускаются в атмосферу.

Работа системы питания двигателя с системой впрыска (инжекторной) происходит аналогичным образом.

Рабочие режимы системы питания двигателя

В зависимости от дорожных условий и целей водитель может использовать разные режимы езды. Им соответствуют и определенные рабочие режимы системы питания двигателя, каждому из которых принадлежит топливно-воздушная смесь особого состава. Для каждого режима работа системы питания двигателя будет иметь свои особенности.

1. Качество смеси будет богатым при запуске холодного мотора. Потребление воздуха при этом минимальное. В данном режиме возможность движения категорически ис­клю­ча­ет­ся. В противном случае это вызовет повышенное потребление топлива и износ деталей двигателя.
2. Состав смеси будет достаточно обогащенным при использовании «холостого хода», который применяется во время движения «накатом» или работе включенного мотора в прогретом состоянии.
3. Состав смеси будет обедненным при передвижении с частичными нагрузками.
4. Состав смеси также будет обогащенным в режиме полных нагрузок при езде на вы­со­кой скорости.
5. Состав смести будет обогащенным, максимально приближенным к богатому, при езде в условиях резкого ускорения.

Выбор рабочих условий системы питания двигателя должен быть оправдан пот­реб­ностью движения в определенном режиме.

Выбор оптимальной системы подачи топлива

Размышляя какая разница между инжектором и карбюратором, многие автомобилисты приходят к выводу что электронная система гораздо надёжнее. Однако переоборудование любого автомобиля экономически невыгодно и приведёт только к излишним затратам. Решение о выборе более экономичной системы актуально при покупке машины. Разобраться чем отличаются инжектор и карбюратор довольно просто, и такие знания обязательно пригодятся.

Карбюратор уже отслужил свой срок на рынке современных автомобилей. Несмотря на его преимущества, применение инжектора наиболее эффективно и отвечает всем экологическим требованиям. Карбюраторные двигатели используются в основном на старых машинах, но такая технология отлично себя зарекомендовала и не нуждается в доработке. Применение инжектора имеет немалые преимущества и эта система установлена без возможности выбора в любой новой машине.

Устройство и принцип работы инжекторной системы впрыска

Второе название систем впрыска бензиновых моторов – инжекторная. Основная ее особенность заключается в точной дозировке топлива. Достигается это путем использования в конструкции форсунок. Устройство инжекторного впрыска двигателя включает в себя две составляющие – исполнительную и управляющую.

В задачу исполнительной части входит подача бензина и его распыление. Она включает в себя не так уж и много составных элементов:

1. Бак.
2. Насос (электрический).
3. Фильтрующий элемент (тонкой очистки).
4. Топливопроводы.
5. Рампа.
6. Форсунки.

Но это только основные компоненты. Исполнительная составляющая может в себя включать еще ряд дополнительных узлов и деталей – регулятор давления, систему слива излишков бензина, адсорбер.

В задачу указанных элементов входит подготовка топлива и обеспечение его поступления к форсункам, которыми и осуществляется их впрыскивание.

Принцип работы исполнительной составляющей прост. При повороте ключа зажигания (на некоторых моделях – при открытии водительской двери) включается электрический насос, который качает бензин и заполняет им остальные элементы. Топливо проходит очистку и по топливопроводам поступает в рампу, которая соединяет собой форсунки. За счет насоса топливо во всей системе находится под давлением. Но его значение ниже, чем на дизелях.

Открытие форсунок осуществляется за счет электрических импульсов, подаваемых с управляющей части. Эта составляющая системы впрыска топлива состоит из блока управления и целого комплекта следящих устройств – датчиков.

Эти датчики отслеживают показатели и параметры работы – скорость вращения коленчатого вала, количества подаваемого воздуха, температуры ОЖ, положения дросселя. Показания поступают на блок управления (ЭБУ). Он эту информацию сравнивает с данными, занесенными в память, на основе чего определяется длина электрических импульсов, подаваемых на форсунки.

Электроника, используемая в управляющей части системы впрыска топлива, нужна, чтобы высчитать время, на которое должна открыться форсунка при том или ином режиме работы силового агрегата.

Виды инжекторов

Но отметим, что это общая конструкция системы подачи бензинового мотора. Но инжекторов разработано несколько, и каждая из них обладает своими конструктивными и рабочими особенностями.

На автомобилях применяются системы впрыска двигателя:

• центрального;
• распределенного;
• непосредственного.

Центральный впрыск считается первым инжектором. Его особенность заключается в использовании только одной форсунки, которая впрыскивала бензин во впускной коллектор одновременно для всех цилиндров. Изначально он был механическим и никакой электроники в конструкции не использовалось. Если рассмотреть устройство механического инжектора, то она схожа с карбюраторной системой, с единственной разницей, что вместо карбюратора использовалась форсунка с механическим приводом. Со временем центральную подачу сделали электронной.

Сейчас этот тип не используется из-за ряда недостатков, основной из которых — неравномерность распределения топлива по цилиндрам.

Распределенный впрыск на данный момент является самой распространенной системой. Конструкция этого типа инжектора расписана выше. Ее особенность заключается в том, что топливо для каждого цилиндра подает своя форсунка.

В конструкции этого вида форсунки устанавливаются во впускном коллекторе и располагаются рядом с ГБЦ. Распределение топлива по цилиндрам дает возможность обеспечить точную дозировку бензина.

Непосредственный впрыск сейчас является самым совершенным типом подачи бензина. В предыдущих двух типах бензин подавался в проходящий поток воздуха, и смесеобразование начинало осуществляться еще во впускном коллекторе. Этот же инжектора по конструкции копирует дизельную систему впрыска.

В инжекторе с непосредственной подачей распылители форсунок располагаются в камере сгорания. В результате компоненты топливовоздушной смеси здесь запускаются в цилиндры по отдельности, и уже в самой камере они смешиваются.

Особенность работы этого инжектора заключается в том, что для впрыскивания бензина требуется высокие показатели давления топлива. И его создание обеспечивает еще один узел, добавленный в устройство исполнительной части – насос высокого давления.

Схема устройства системы питания дизельного ДВС

Система питания дизельного двигателя состоит из следующих базовых элементов:

1. топливный бак;
2. фильтры грубой очистки дизтоплива;
3. фильтры тонкой очистки топлива;
4. топливоподкачивающий насос;
5. топливный насос высокого давления (ТНВД);
6. инжекторные форсунки;
7. трубопровод низкого давления;
8. магистраль высокого давления;
9. воздушный фильтр;

Дополнительными элементами частично становится электронасосы, выпуск отработанных газов, сажевые фильтры, глушители и т.д. Систему питания дизельных ДВС принято делит на две группы топливной аппаратуры:

• дизельная аппаратура для повода топлива (топливоподводящая);
• дизельная аппаратура для подвода воздуха (воздухоподводящая);

Топливоподводящая аппаратура может иметь различное устройство, но сегодня наиболее распространена система разделенного типа. В такой системе топливный насос высокого давления (ТНВД) и форсунки реализованы в виде отдельных устройств. Топливо подается в дизельный двигатель по магистралям высокого и низкого давления.

Дизельное топливо хранится, фильтруется и подается к ТНВД под невысоким давлением посредством магистрали низкого давления. В магистрали высокого давления ТНВД поднимает давление в системе для осуществления подачи и впрыска строго определенного количества топлива в рабочую камеру сгорания дизельного двигателя в заданный момент.

В системе питания дизеля присутствуют сразу два насоса:

• топливоподкачивающий насос;
• топливный насос высокого давления;

Топливоподкачивающий насос обеспечивает подачу топлива из топливного бака, прокачивает горючее через фильтр грубой и тонкой очистки. Давление, которое создает топливоподкачивающий насос, позволяет осуществить подачу топлива по топливопроводу низкого давления к топливному насосу высокого давления.

ТНВД реализует подачу топлива к форсункам под высоким давлением. Подача происходит в соответствии с порядком работы цилиндров дизельного мотора. Топливный насос высокого давления имеет определенное количество одинаковых секций. Каждая из таких секций ТНВД соответствует определенному цилиндру дизельного двигателя.

Существует также система питания дизельных двигателей неразделенного типа и применяется на дизельных двухтактных двигателях. В такой системе топливный насос высокого давления и форсунка объединены в одном устройстве под названием насос-форсунка. Данные моторы работают жестко и шумно, имеют небольшой срок службы.

В конструкции их системы питания отсутствуют топливопроводы магистрали высокого давления. Указанный тип ДВС не имеет большого распространения.

Вернемся к массовой конструкции дизельного мотора. Дизельные форсунки располагаются в головке блока цилиндров (ГБЦ) дизельного двигателя. Основной их задачей становится точное распыление горючего в камере сгорания двигателя. Топливоподкачивающий насос подает к ТНВД большое количество топлива. Получившиеся избытки горючего и проникающий в систему топливоподачи воздух возвращаются в топливный бак по специальным трубопроводам, которые называются дренажными. Инжекторные дизельные форсунки бывают двух видов:

• дизельная форсунка закрытого типа;
• дизельная форсунка открытого типа;

Четырехтактные дизельные моторы преимущественно получают форсунки закрытого типа. В таких устройствах сопла форсунки, которые представляют собой отверстие, закрываются особой запорной иглой.

Получается, что внутренняя полость, расположенная внутри корпуса распылителей форсунок, сообщается с камерой сгорания только во время открытия форсунки и в момент впрыска дизельного топлива. Ключевым элементом в конструкции форсунки выступает распылитель. Распылитель получает от одного до целой группы сопловых отверстий. Именно эти отверстия и образуют факел топлива в момент впрыска. От их количества и расположения зависит форма факела, а также пропускная способность форсунки.

Что собой представляет и как функционирует система непосредственного впрыска

Непосредственный впрыск считается одним из самых современных типов транспортировки топлива на бензиновых двигателях. Система непосредственной подачи считается инжекторной схемой для передачи горючего для бензиновых двигателей внутреннего сгорания с непосредственным впрыскиванием, у которого форсунки располагаются в головке блока цилиндров, а транспортировка при этом прямая. То есть бензин подается под неким давлением в камеру сгорания каждого цилиндра в противоположность стандартной схеме распределенного впрыскивания, где впрыскивание проходит во впускной коллектор.

Представленная идея разработчиков поспособствовала появлению прямой системы впрыскивания горючего, которая стала новым поколением. Как правило, прямой впрыск горючего применяется в самых современных двухконтактных и четырехконтактных двигателях внутреннего сгорания.

Непосредственный впрыск топлива имеет такое основное преимущество как уменьшение затрат топлива, при помощи функционирования мотора на достаточно бедных по составу горючих смесях. До сегодняшнего дня транспортировка горючего не была так распространена, и это обуславливалось такими причинами:

• Большее количество времени уделялось на образование топлива;
• Общепринятая на сегодня схема транспортировки в впускной трубопровод значительно упрощает устройство самой форсунки;
• Значительно упрощается устройство головки блока.

Функционирование схемы как “непосредственный впрыск топлива” основывается на транспортировке топлива непосредственно в камеру сгорания двигателя. Прежде чем разбираться с принципом работы непосредственной системы подачи горючего необходимо разобраться с её элементами. Устройство прямой схемы подачи горючего включает насос высокого давления (ТНВД), топливную рампу, форсунки, регулятор давления горючего, предохраняющий клапан и датчик высокого давления.

Основной функцией ТНВД является подача горючего к рампе, а после к форсункам под высоки давлением, соответствуя потребностям двигателя. В основе конструкции ТНВД лежит несколько плунжеров. Сам насос высокого давления начинает функционировать при помощи распределительного валика впускных клапанов. Регулятор давления обеспечивает дозированную подачу топлива ТНВД, при соответствии с форсунками. Располагается регулятор в ТНВД. Основной функцией топлива является распределение смеси по форсункам и предотвращение пульсации жидкостей в контуре. Предохраняющий клапан выполняет защитную функцию элементов системы впрыскивания от предельных давлений, которые возникают во время температурного расширения смеси.

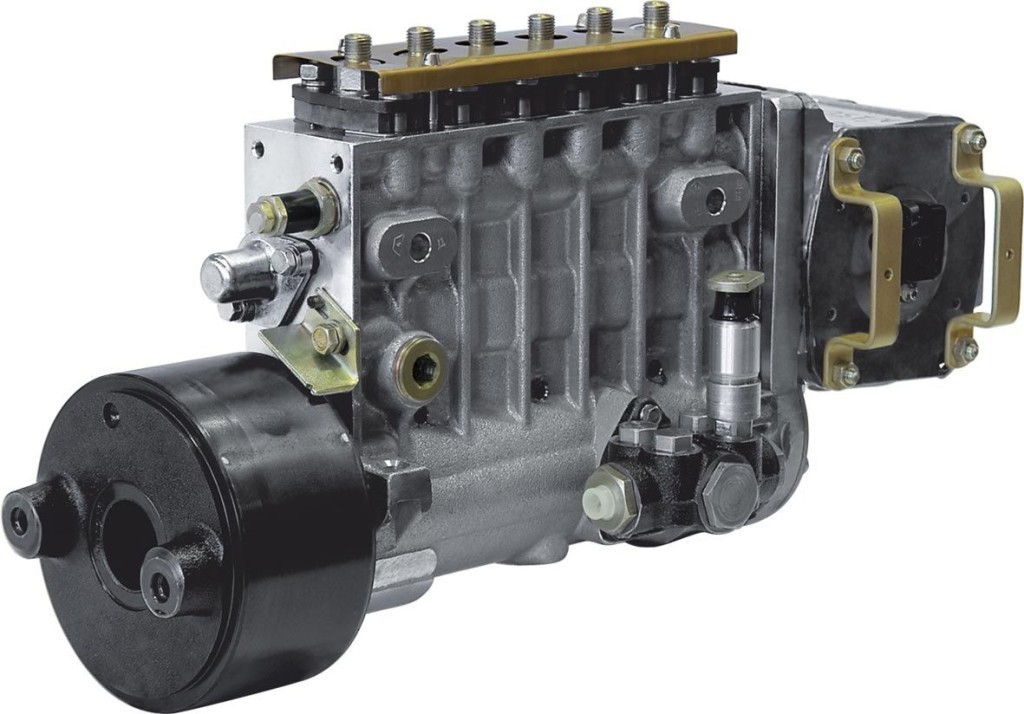

ТНВД

Благодаря сигналам, исходящим от датчика высокого давления блок руководства двигателем может регулировать давление рампы.

Основные режимы функционирования непосредственного впрыскивания топлива

Режим обеднённой транспортировки применяется в том случае, когда нагрузка на двигатель находится на минимальном уровне, во время движения на снижающей или постоянной скорости. Стандартное или стехиометрическое соотношение бензина и воздуха в камере сгорания, которое необходимо для нормального зажигания и сгорания бензина считается таким – 14/7/1. Хотя если обороты двигателя постепенно или быстро снижаются, то его можно абсолютно безвредно поменять для уменьшения количества горючего. То есть в данном режиме доли воздуха могут достигать 65 градусов.

Стандартный режим применяется во время равномерного движения автомобиля с постоянной нагрузкой на двигатель транспортного средства. В представленном режиме горючое смешивается с воздухом в идеальных пропорциях, а это будет способствовать полному его сгоранию. Во время функционирования на форсированном режиме содержания уровень топливной смеси немного превышается. Благодаря этому развивается максимальная мощность, а это довольно целесообразно, например, для перегруженного транспортного средства, который движется в гору.

Жидкая система охлаждения

Вариант подобен тому, что устанавливается на автомобилях. Теплоносителем здесь выступает антифриз, который является низкозамерзающим (от минус сорока до минус шестидесяти градусов по Цельсию) и высококипящим (от ста двадцати до ста тридцати градусов по Цельсию). Помимо этого, антифризом достигается антикоррозийный и смазывающий эффект. Чистую воду в этом качестве использовать нельзя.

Перегрев системы охлаждения может быть вызван перегрузкой или загрязнением поверхностей, отводящих тепло. Также в ней могут сломаться отдельные элементы, из-за чего жидкость вытечет. Поэтому за работой охлаждения необходимо постоянно следить.

Виды систем впрыска на бензиновых ДВС

Что такое Джетроник, какие бывают виды СПТ бензиновых двигателей?

Предлагаем более подробно ознакомиться с вопросом разновидностей:

1. СПТ с центральным впрыском. В данном случае бензин подача бензина реализуется благодаря форсункам, находящимся во впускном коллекторе. Так как форсунка используется только одна, такие СПТ также называются моовпрысками. В настоящее время такие СПТ не актуальны, поэтому в более современных авто они попросту не предусмотрены. К основным достоинствам таких систем относятся простота эксплуатации, а также высокая надежность. Что касается минусов, то это пониженная экологичность мотора, а также довольно высокий расход горючего.
2. СПТ с распределенным впрыском или К-Джетроник. В таких узлах предусматривается подача бензина отдельно на каждый цилиндр, который оборудован форсункой. Сама горючая смесь формируется во впускном коллекторе. На сегодняшний день большая часть силовых агрегатов оборудуются именно такими СПТ. К их основным достоинствам можно отнести довольно высокую экологичность, приемлемый расход бензина, а также умеренные требования по отношению к качеству потребляемого бензина.
3. С непосредственным впрыском. Такой вариант считается одним из наиболее прогрессивных, а также совершенных. Принцип действия данной СПТ заключается в прямом впрыске бензина в цилиндр. Как показывают результаты многочисленных исследований, такие СПТ дают возможность добиться наиболее оптимального и качественного состава топливовоздушной смеси. Причем на любом этапе работы силового агрегата, что позволяет значительно улучшить процедуру сгорания смеси и во многом повысить эффективность работы ДВС и его мощность. Ну и, разумеется, снизить объем отработавших газов. Но нужно учитывать, что такие СПТ имеют и свои недостатки, в частности, более сложную конструкцию, а также высокие требования к качеству используемого бензина.
4. СПТ с комбинированным впрыском. Данный вариант является, по сути, результатом объединения СПТ с распределенным и непосредственным впрыском. Как правило, он используется для того, чтобы снизить объем токсичных веществ, вбрасываемых в атмосферу, а также отработанных газов. Соответственно, используется он для повышения показаний экологичности мотора.
5. Система L-Джетроник еще использовалась в бензиновых двигателях. Это система попарного впрыска топлива.

Преимущества и недостатки системы распределенной подачи ТС

Подобный тип системы топливной подачи имеет некоторые преимущества и недостатки. Наиболее значимые из них мы отдельно выделим.

• долговечность и надежность;
• высокая экономичность использования топлива;
• низкая токсичность отработанных газов бензиновых ДВС;
• низкая вероятность появления сбоев в работе системы в условиях экстремального вождения (например, при преодолении крутых спусков и подъемов, при езде в дождь или гололед).

• сложная и дорогостоящая конструкция, оснащенная чувствительной системой электронного управления;
• высокая стоимость ремонта и замены основных электронных элементов системы;
• особенность конструкции требует проведения ремонтных и профилактических работ только высококвалифицированными специалистами.

Ремонт механического инжектора

На первый взгляд, устройство и общие принципы работы механического инжектора достаточно просты к пониманию. На деле же ситуация совершенно иная. Ремонт механического инжектора – это операция в сфере автомобильного ремонта по типу подковать блоху. Безусловно, разобрать подобный узел сможет даже школьник, а вот правильно его собрать и уж тем более настроить лишь пару мастеров из тысячи.

Решаясь на ремонт механического инжектора своими руками, важно учитывать все риски изменить реальное положение дел в ещё более неблагоприятное. Наш ресурс, однозначно, не рекомендует собственноручно ремонтировать подобные устройства, ибо дело это точно непростое

Лучше всего при нестабильной работе механического инжектора доверить его настройку или же ремонт профильному специалисту, нежели стараться «починиться» самому, но делая только хуже.

Для общей информации всё-таки рассмотрим основные поломки механического инжектора и способы их устранения:

• Поломка дозатора – требует разбора данного элемента инжекторной системы, тщательной прочистки, замены изношенных составляющих, обратной сборки и, скорее всего, повторной настройки инжектора;
• Пробои в системе, сбивающие нужные показатели давления до крайне незначительных – требуют устранения имеющихся дефектов;
• Разгерметизация в топливной цепи подачи топлива к инжектору – также требует устранения имеющихся дефектов;
• Забитость форсунки грязью – требует снятия узла, разбора и его тщательной прочистки;
• Неисправность иных элементов системы – требует тщательной диагностики и исправления найденной проблемы.

Достоинства

Преимущества по сравнению с двигателями, оборудованными карбюраторной системой подачи топлива (в контексте двигателей имеющих электронный блок управления):

• Существенное уменьшение расхода топлива даже на ранних системах (например у автомобиля «Нива» ВАЗ-21214, оснащенного инжекторной системой первых поколений, расход топлива в среднем на 30-40% меньше чем аналогичного автомобиля ВАЗ-21213 оснащенного карбюратором). Современные системы обеспечивают расход топлива примерно в 2 раза ниже чем у последних поколений карбюраторных автомобилей аналогичной массы и рабочего объема.
• Значительный прирост мощности двигателя, особенно в области низких оборотов.
• Упрощается и полностью автоматизируется запуск двигателя.
• Автоматическое поддержание требуемых оборотов холостого хода.
• Более широкие возможности управления двигателем (улучшаются динамические и мощностные характеристики двигателя).
• Не требует ручной регулировки системы впрыска, так как выполняет самостоятельную настройку на основе данных, передаваемых датчиками кислорода, а также на основе измерения неравномерности вращения коленвала.
• Поддерживает примерно стехиометрический состав рабочей смеси, что существенно уменьшает выброс несгоревших углеводородов и дает возможность использования окислительно-восстановительных каталитических нейтрализаторов. В результате выбросы токсичных продуктов сгорания снизились во много раз. Например, выбросы окиси углерода у последних поколений карбюраторных автомобилей составляли примерно 20-30 г/кВт*ч, у инжекторых автомобилей Евро-2 — уже 4 г/кВт*ч, а у автомобилей, выпущенных по нормам Евро-5 — всего 1,5 г/кВТ*ч.
• Широкие возможности для самодиагностики и самонастройки параметров, что упрощает процесс технического обслуживания автомобиля. Фактически инжекторные системы начиная с Евро-3 вообще не требуют никакого периодического обслуживания (требуется только замена вышедших из строя элементов).
• Лучшая защита автомобиля от угона. Не получив разрешение от иммобилайзера блок управления двигателем не производит подачу топлива в двигатель.
• Возможность уменьшения высоты капота, так как элементы системы впрыска расположены по бокам двигателя, а не над двигателем, как большинство автомобильных карбюраторов.
• В карбюраторных системах при неработающем двигателе или при работе на небольших оборотах за счет испарения бензина из карбюратора весь тракт начиная от воздушного фильтра и до впускного клапана наполнены горючей смесью, объем которой в многоцилиндровых двигателях достаточно велик. При неисправностях в работе системы зажигания или неправильно отрегулированных зазорах в клапанах возможен выброс пламени во впускной коллектор и воспламенения в нем горючей смеси, что вызывает громкие хлопки и может привести к пожару или повреждению приборов системы питания. В инжекторных системах бензин подается только в момент открытия впускного клапана соответствующего цилиндра и накопления горючей смеси во впускном тракте не происходит.
• Работа карбюратора зависит от его положения в пространстве. Например, большинство автомобильных карбюраторов работают с серьезными нарушениями при крене автомобиля уже в 15 градусов. У инжекторных систем такой зависимости нет.
• Работа карбюратора сильно зависит от атмосферного давления, что особенно критично при работе автомобильных двигателей в горах, а также для авиационных двигателей. У инжекторных систем такой зависимости нет.

Работа двигателя с инжекторной системой впрыска

А теперь можно рассмотреть и принцип работы системы питания инжекторного двигателя. При включении зажигания происходит переход в рабочий режим всех механизмов и устройств. Первым делом насос нагнетает бензин в рампу до минимального давления, которого хватит для запуска.

А дальше все ждут, когда провернётся коленвал, и с его датчика пойдёт сигнал на блок управления о положении поршней в цилиндрах. Одновременно с этим датчик фаз выдаёт сигнал о том, какой такт совершается. После анализа данных блок управления даёт команду на форсунки (в зависимости от того, в каком цилиндре происходит впуск).

При вращении коленвала постоянно снимаются данные с датчиков и, исходя из них, происходит открывание нужных электромагнитных форсунок на определённый промежуток времени. Смесь воспламеняется, отработанные газы выходят через выпускной коллектор. По тому, какое содержание кислорода в них, можно судить о качестве сгорания топлива.

Но вот во время прогрева некоторые датчики не влияют на работу системы управления. Это датчики расхода воздуха, детонации и абсолютного давления. При достижении рабочей температуры включаются они в работу. Причина — во время прогрева невозможно соблюсти все условия, в частности, соотношение бензина и воздуха. Уровень СО в выхлопных газах тоже будет зашкаливать, поэтому контроль всех этих параметров не следует производить.

Ремонт дизельных форсунок

Загрязнение каналов внутри форсунки, по которым проходит топливо, способствует ухудшению распыления топлива и нарушению образования воздушно-топливной смеси. Максимально равномерную пульверизацию нарушают смолы, содержащиеся в соляре. Проблему нарушения подачи топлива форсунками помогает устранить промывка. Данная процедура обеспечивает удаление загрязнений внутри топливных каналов. Для ее осуществления применяются следующие способы:

1. Чистка при помощи ультразвука. Эффективный способ удаления грязи, который проводится на специальном оборудовании. Снятые форсунки помещают в специальную жидкость и воздействуют ультразвуковыми колебаниями, при которых грязь в сопле разрушается в течение короткого времени.

2. Промывка топливом, содержащим специальные присадки. Наиболее популярен среди автолюбителей, так как не требует применения дорогого оборудования. Представляет собой добавление присадки в топливо, которое при прохождении через форсунку будет растворять отложения. Эффективность метода не доказана.

3. Промывка на стенде при помощи специальных жидкостей. Очищение происходит при высоком давлении за счет циркуляции. Способ отличается надежностью и высокой эффективностью.

4. Ручная промывка, при которой имитируется работа форсунки. Достаточно эффективный и недорогой способ, не требующий применения специального оборудования. Для его проведения форсунки демонтируют вместе с рейкой и фиксируют над емкостью. Подача очищающей жидкости производится по прозрачной силиконовой трубке. Дозатор форсунки активируют электрическим током, подведенным по проводам от аккумулятора. Полная очистка происходит после 5-10 мин. распыления жидкости. Сам процесс состоит из следующих этапов:

• С форсунки снимают фильтры и резиновые уплотнители, чтобы под воздействием жидкости они не вышли из строя;
• Организуют герметичное соединение баллона с жидкостью и форсунок через силиконовую трубку;
• Подводят электропитание от аккумулятора с помощью пары проводов;
• К разрыву одного провода подводят кнопку для размыкания цепи, второй провод оставляют целым;
• При нажатии кнопки происходит впрыск, который продолжается до момента равномерного распыления струй жидкости.

Достаточно часто некачественный впрыск происходит по причине засорения или износа сопел форсунки, что достаточно хорошо видно в процессе диагностики неисправностей. Для устранения поломки корпус детали разбирают и тщательно промывают в керосине, наружный нагар удаляют деревянным скребком, а отверстия прочищают мягкой стальной проволокой, диаметр которой меньше отверстия сопла. При увеличении размера сопла более чем на 10 %, или разнице в диаметре отверстий на 5%, распылитель заменяют на новый.

Иногда форсунка может давать течь, которую возможно устранить притиркой иглы к седлу. Течь может возникать и при нарушении уплотнения в торце иглы (уплотняющем конусе). Притирка производится разведенной в керосине пастой ГОИ, при которой избегают ее попадания в зазор между направляющей и самой иглой. После притирки все делали промывают в керосине или чистом дизтопливе, продувают сжатым воздухом, и после сборки снова тестируют на герметичность.

Что бы ваши форсунки служили долго, используйте фильтр дизельного топлива тонкой очистки.
