Установка безконтактного электронного зажигания на мотоцикл с оппозитным двигателем

МБСЗ «СовеК»

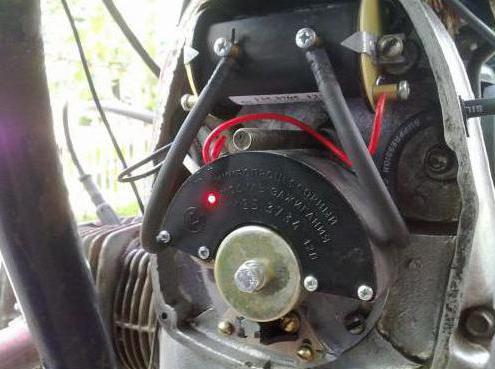

ООО «Совек» разработало и успешно реализует микропроцессорную бесконтактную систему зажигания для тяжёлых мотоциклов типа «Урал». Этот вариант подойдёт тем, кто не хочет возиться с самодельными агрегатами. Производитель обещает улучшение запуска в холодное время, повышение стабильности работы двигателя за счёт уменьшения асинхронности искрообразования и оптимизации угла опережения зажигания, снижение токсичности выхлопа, расхода топлива, устойчивого запуска даже при батарее, разряженной до напряжения в 6 вольт, а также предотвращение перегрева катушки зажигания, что было одной из основных проблем старых систем. Основные узлы — модулятор и датчик Холла. Установка зажигания «СовеК» довольно проста, подробно описана в инструкции и займёт не более получаса.

Необходимо обратить внимание на то, чтобы модулятор не касался датчика Холла. Также рекомендуется заменить старые высоковольтные провода на провода с распределённым сопротивлением

Отзывы владельцев мотоциклов скорее положительные, хотя некоторые отмечают небольшое падение мощности. Поскольку советский мотоцикл, которому понадобилась замена контактного зажигания на электронное, обладает довольно изношенным двигателем, сложно сказать, насколько объективны эти оценки. Но многие владельцы весьма довольны тем, что установили это зажигание на «Урал».

Принципиальная схема

Что касается системы зажигания «Муравья», то ее можно модернизировать самому. Уменьшить ток, проходящий через контакты прерывателя, можно с помощью транзисторного коммутатора ТК-102 (рис.1), который применялся на самых распространенных в прошлом грузовых автомобилях ЗИЛ-130, ГАЗ-53А и др.

Рис. 1. Схема подключения транзисторного коммутатора ТК-102.

Применение транзисторного коммутатора дает возможность использовать более высоковольтную катушку зажигания Б-114, имеющую большую вторичную обмотку (41500 витков). Поскольку напряжение на свече возрастет с 17 до 25.30 кВ, можно применить свечу с зазором до 1,2 мм, что даст экономию бензина около 30%.

Экспресс-диагностика

Если мотоцикл начал барахлить «в поле», то снятие и установка катушки зажигания станут практически невыполнимой задачей. И даже если у вас под рукой окажется мультиметр, выполнить проверку будет невероятно сложно. Поэтому стоит воспользоваться альтернативным методом диагностики системы зажигания, который нередко применяется на практике опытными мотоциклистами.

Если аккумулятор заряжен более чем наполовину, вам удастся проверить работоспособность катушки зажигания за пару минут. Для этого нужно снять контактный колпачок свечи и включить зажигание, удерживая его за изолированную часть. Расстояние между колпачком и свечой должно равняться 5–7 миллиметрам.

Сильно ударьте по кикстартеру и обратите внимание на свечу. Если между ней и колпачком образуется искра, катушка зажигания находится в работоспособном состоянии, и вам следует искать причину поломки в других деталях мотоцикла

В некоторых случаях искра образуется, однако она выглядит достаточно слабой и тусклой. Обычно причина этого заключается в малом уровне заряда аккумулятора. Однако если вы уверены в том, что батарея заряжена, то, вероятнее всего, проблема состоит в пробое обмоток катушки зажигания.

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

  • Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
  • Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
  • Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
  • Пара броне-проводов из силикона с колпачками из резины;
  • Модулятор — это пластинка , имеющая форму бабочки, изготавливаемая из железа.

Модулятор

Наиболее трудный этап — производство модулятора

Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника

Углы опережения зажигания должны совпадать на любом используемом цилиндре.

Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.

Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.

Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе. Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.

Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.

Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.

Помимо указанного потребуются:

  • Шпилька с нанесенной резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора. Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности;
  • Комплект проводов с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.

Настройка и регулировка зажигания на мотоциклах Днепр и Урал.

Порядок регулировки и настройки одинаков для любых моделей мотоциклов. Особенности связаны только с конкретно установленной системой электронного зажигания. Общий порядок:

  1. Производим установку электронной системы зажигания на мотоцикл;
  2. Устанавливаем момент зажигания, проворачивая вал и совмещая выбитую стрелку на маховике с меткой на картере двигателя;
  3. Подключаем провода, согласно схемы завода-изготовителя;
  4. Не проворачивая вал, производим регулировки положения: модуля, датчиков потока (Холла, оптического), модулятора;
  5. Закрепляем элементы системы зажигания.
  6. Производим вращение вала и контролируем образование искры;
  7. Регулируем оптимальный угол опережения зажигания после пробного пробега.

При использовании на мотоциклах бензина марки 92, делаем корректировку от штатной регулировки момента зажигания. Выставляем его немного более ранним.

Установка электронной системы зажигания позволит безаварийно эксплуатировать мотоцикл в любых погодных и климатических условиях.

Устранение проблем с системой зажигания на мотоцикле Урал

Регулировка зажигания мотоцикла Урал и Днепр

Проверка системы зажигания, в первую очередь, происходит с изначальной проверки работоспособности прерывателя

Важно обратить внимание на работу автомата зажигательного опережения, в которой нежелательно наличие различных нареканий. Показатели сопротивления первичной обмотки, которое измеряется тестером, должно составлять не менее 6 Ом

Далее осуществляется проверка вторичной обмотки, для чего тестер подключают к соединениям высокого напряжения

Напряжение такой обмотки должно составлять ровно 10 кОм

Далее осуществляется проверка вторичной обмотки, для чего тестер подключают к соединениям высокого напряжения. Напряжение такой обмотки должно составлять ровно 10 кОм.

Ремонт мотоциклов Урал и Днепр, как и многих других, не обходиться без всех этих манипуляций, направленных на оптимизацию его работы. Проверка зажигания на этом не заканчивается.

Далее происходит прозвон свечных колпачков и проводов с высоким напряжением. Показатели сопротивления, в этих случаях, должны разниться. У свечных колпачков должно быть примерно 2 кОм, а у проводов — практически нулевое (это важный аспект).

В ходе данных манипуляций проблема будет найдена и устранена.

Регулировка и ремонт зажигания в Урал и Днепр

Зажигание на мотоцикле может быть проверено при соблюдении следующего алгоритма действий:

  1. Берем самую обычную лампу накаливания, естественно рабочую. Один конец контакта провода присоединяем к «массе», а второй, который идет от прерывателя, подсоединяем к клемме. Настройка зажигания на мотоциклах Днепр и Урал осуществляется путем прокручивания коленвала до тех пор, пока полностью не совпадут отметины на картере и на маховике, имеющий букву «Р». Далее включаем зажигание, при этом отводя автоматные грузики до самого конца. При таком обстоятельстве, лампа накаливания должна моментально загореться. Если этого не произошло, т.е. лампа не загорелась, либо это произошло до момента полной разведенности грузиков, то необходима регулировка зажигания.

  2. Производим ослабление винтов на прерывателе. Далее нужно развести грузики до самого конца и потихоньку поворачивать конструкцию прерывателя до того момента, пока лампа накаливания не начнет гореть. Это происходит ровно также, как при замыкании контактов, когда искра проскакивает между электродами самой свечи. После проведения данных процедур, конструкцию прерывателя и его положение нужно надежным образом зафиксировать, используя крепежные винты. Стоит отметить, что во всех моделях МТ, угол опережения зажигания должен быть не меньше 34 градусов до мертвой точки.

Регулировка зажигания мотоцикла Урал

Вообще, установка зажигания на мотоциклх Урал и Днепр существенно увеличивает основные технические показатели данного мотоцикла. Настройка зажигания позволяет беспрепятственно заводить мотоцикл даже в самое холодное время года, когда превалируют стабильно отрицательные температуры. Кроме того, установка зажигания мотоцикла Урал позволяет оптимизировать и сделать нормальной работу мотора, увеличить фазу искры, что положительно влияет на те отработанные газы, которые выходят из трубы мотоцикла. Проще говоря, эти газы становятся менее вредными для здоровья человека и состояния окружающей среды.

Заключение, после регулировки зажигания

При правильной регулировке и установке зажигания, существенно снижается количество потребляемого горючего. Если у аккумулятора будет недостаточное напряжение, то мотор мотоцикла будет в любом случае запущен, естественно при условии, что произведена установка зажигания мотоцикл Днепр. На старых моделях мотоцикла Урал, в основном, отсутствует электронное зажигание, что является определенной проблемой для его обладателей. Отчаиваться не стоит, ведь регулировку зажигания можно вполне произвести самому, без обращения в специализированные салоны. Делать это нужно хотя бы для того, что бесконтактное зажигание позволяет существенно улучшить работу мотора, а также облегчит запуск вашего байка.

Регулировка зажигания Днепр видео

Регулировка сцепления в Урале

Свечи — основа работы двигателя

Не заводится мотоцикл Урал

Преимущества и недостатки БСЗ

Бесконтактное зажигание ставится на большинство новых машин и некоторые иномарки старше 15 лет. Даже если на авто не стоит электронная система зажигания, то монтаж и её настройка не вызывают сложностей даже у начинающих мастеров.

В обычном варианте зажигания достаточно часто выходит из строя контактная пара, что доставляет владельцу транспортного средства массу неудобств. В электронных системах такой недостаток исключён, благодаря чему устройство более надёжно и стабильно в работе.

Бесконтактное зажигание хорошо справляется со своей задачей даже при влажной и холодной погоде, что является несомненным плюсом по сравнению с контактным.

Более современная конструкция совместима со всеми марками и моделями авто, поэтому переоборудование может выполняться на всех машинах.

Среди преимуществ электронной системы специалисты отмечают три основных параметра.

  1. Возможность более эффективного использования свечей. Так как электричество подаётся на первичную обмотку через коммутатор, то на вторичной обмотке катушки можно получить значительно большее напряжение. Мощная искра обеспечивает стабильный поджиг смеси даже в движках с высокой компрессией. Так как контакты отсутствуют, то они не пригорают, благодаря чему в процессе эксплуатации БСЗ не происходит снижение мощности искры.
  2. Экономность. Благодаря электромагнитному импульсному создателю, пришедшему на замену контактной группы, импульсы имеют более стабильные и лучшие характеристики. Двигатель, оборудованный электронной системой зажигания, имеет более высокие показатели мощности при том, что расход топлива может снижаться в среднем на 1 литр на 100 км. Также импульсный создатель гарантирует стабильность работы при различных оборотах мотора.
  3. Более редкое обслуживание. В отличие от КСЗ, которую рекомендуется обслуживать каждые 5 — 7 тысяч км, электронное оборудование менее подвержено поломкам и не нуждается в частой регулировке. Бесконтактную систему в среднем нужно обслуживать каждые 10 — 12 тысяч км. Чаще всего регламентные работы предполагают смазывание трамблера. Иногда может потребоваться замена отдельных деталей, но их неисправности встречаются достаточно редко.

Также автолюбители отмечают и другие плюсы, которые, по их мнению, играют важную роль при выборе системы зажигания. Бесконтактное электронное зажигание потребляет минимальное количество электричества в заведённом состоянии, что существенно экономит заряд аккумулятора. Для работы системы требуется гораздо меньшее количество тока, благодаря чему авто заведётся даже при полностью разряженном аккумуляторе «с толкача».

Среди недостатков зажигания можно отметить некачественные коммутаторы. Очень часто встречаются случаи, когда коммутатор отечественного производства выходил из строя всего через несколько тысяч километров после установки, поэтому не стоит экономить на всех деталях системы.

Качественные комплектующие — залог надёжной и долговечной работы БСЗ.

Ещё одной деталью, которая чаще всего выходит из строя, является реле холостого хода. Запчасть не подлежит ремонту, поэтому её приходится менять при поломке. Так как в установленных на заводе бесконтактных системах чаще всего используются не совсем качественные детали, то многие автомастера рекомендуют сразу заменить некоторые части зажигания:

  • датчик Холла;
  • коммутатор;
  • катушка (

Кратко о бесконтактной системе зажигания

Бесконтактная система, устанавливаемая на все транспортные средства, предполагает в своем составе:

  • модулятор т.е. преобразователь магнитного потока в электрические импульсы;
  • датчики магнитного потока (допустим датчик Холла);
  • катушку зажигания, несколько отличающуюся по конструкции от традиционной;
  • коммутатор, распределяющий искрообразование;
  • коммутационные провода, клеммы, крепежные элементы.

Принцип работы бесконтактной системы зажигания не сложен. Вращающаяся пластина, установленная на валу, своими лепестками открывает и закрывает путь магнитного потока (магнитное поле образуется установленным магнитом), который фиксирует датчик Холла.

Как сделать квадроцикл из Урала – эта статья наверняка будет интересна любителям оппозитных двигателей и создателям настоящих гаражных монстров.

Эти разрывы поля имеют зависимость от положения вала распределителя. Импульс от датчика Холла (или аналогичного по назначению) возникает в определенный момент нахождения поршня в нужной точке для искрообразования. Далее, мгновенно, импульс передается в коммутатор и на катушку зажигания. Результат – образование искры в свечах зажигания.

Чтобы смонтировать систему зажигания на мотоцикл требуется или изготовить отдельные ее элементы (модулятор, пластина) своими руками, или приобрести готовые комплекты эсз типа Саруман или Совек.

Системы электронного зажигания от «Совек» и «Саруман», комплектация, особенности и различия.

Если нет желания изготавливать самостоятельно элементы электронного зажигания на мотоцикл Урал, то можно приобрести готовый для установки комплект. Достоинства готовых систем зажигания:

  • изготовление происходит в заводских условиях;
  • процедура технического контроля предусматривает не проверку отдельных элементов, а испытание работоспособности всей системы в целом;

Наиболее распространенные и доступные для приобретения сэз производства от «СовеК» и «Саруман».

1. «Саруман». Комплектация предусматривает два варианта – с оптическим датчиком или с датчиком Холла. В любой комплектации есть блок зажигания, площадка для установки датчика, модулятор со шторкой разрыва потока, монтажные провода и инструкция по установке.

Особенности комплекта «Сарумана»:

  • формирователь угла опережения зажигания (ФУОЗ) отдельный;
  • встроенная защита системы от перенапряжения генератора;
  • индикация светодиодная, для облегчения выставления зажигания
  • микропроцессорная прошивка делается под конкретную модель мотоцикла;
  • влагозащищенные, фиксирующиеся разъемы;

2. «СовеК». Предлагаются несколько вариантов систем зажигания. Микропроцессорного типа и обычная бесконтактная.

Комплектация может быть с катушкой зажигания и без нее. Включает в себя модуль зажигания, модулятор, коммутатор с встроенной ФУОЗ.

Технические особенности комплекта «Совек»:

  • микропроцессорный модуль может работать с различными катушками зажигания;
  • обеспечивается работа искрообразования, как при пониженном (6 вольт), так и при повышенном напряжении (16 вольт) в бортовой сети.

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем

Искра должна появиться на свечах. Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора. Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема – установкой бесконтактной системы зажигания на мотоцикл.

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет. Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке в нашей стране:

1. Коммутатор от ВАЗ 2108

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4. Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5. Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной 1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

Демонтируем старую систему зажигания. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Коммутатор устанавливаем в правом бардачке.

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу. Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке, к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему, подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось подать искру в нужное время в цилиндры, для этого:

Настройка подходящих параметров

Настройка бсз на иж юпитер 5 также требует особого внимания. Включается зажигание с подключенным тахометром. После тридцати секунд на панели устройства должны появиться показатели 3000, 4000, 5000 оборотов в минуту. Если они имеются, то коммутатор работает правильно.

В остальных случаях следует обратить внимание на ранее заземленные свечи. Вставляем отвертку в разъем холла, после чего вытаскиваем. Искра должна появиться на свечах

Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений

Искра должна появиться на свечах. Если не удалось вызвать искру вышеописанными действиями, то причина некорректной работы в неправильности соединений.

Настройка выглядит следующим образом. Выкручивается индикатор часовой формы и подгоняется поршень цилиндра. Подключив вольтметр ко второму и третьему разъему, необходимо начать вращать ось модулятора. После того, как скачок от 7 до 0,1 вольта будет обнаружен, модулятор необходимо закрепить с помощью гайки. Обычно выставляют необходимый угол опережения.

Пробный запуск должен увенчаться успехом, если компоненты установлены своими руками в соответствии с инструкциями. Теперь можно использовать БСЗ.

Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера рано или поздно сталкивается с проблемой отказа работы одного из цилиндров из-за изменения зазора в контактах или выхода из строя конденсатора. Регулировка помогает, но, как правило, не надолго. Кардинально решается эта проблема – установкой бесконтактной системы зажигания на мотоцикл.

Одноканальное БСЗ.

Наверняка есть много вариантов исполнения БСЗ, мы все их рассматривать не станем. Остановимся на самом простом, и наверняка самом распространенном в нашей стране варианте. Мотоциклетного рынка или мотомагазина, где можно купить заводское БСЗ, поблизости нет, токаря со станком рядом тоже нет. Исходить будем из этого.

Минимальный набор для установки

Но без минимального набора нам не обойтись, поэтому прежде чем начинать работу необходимо запастись следующими комплектующими, которые продаются в любом автомагазине или авторынке в нашей стране:

1. Коммутатор от ВАЗ 2108

2. Датчик Холла от ВАЗ 2108

3. Комплект проводов для БСЗ от ВАЗ 2107 (с трамблера (датчика Холла) на коммутатор)

4. Катушка зажигания двухвыводная (от автомобиля Ока или Газель с двигателем ЗМЗ 406)

5. Два автомобильных силиконовых высоковольтных провода необходимой длины с колпачками для свечей (можно купить комплект для ВАЗ и взять оттуда, можно просто найти б/у провода, предварительно убедившись в их работоспособности)

Далее, кроме комплектующих, нам понадобится небольшой ровный кусок листовой стали толщиной 1-1,2 мм, для изготовления модулятора и пластины под датчик Холла. Сразу предупреждаю, что нержавеющая сталь или цветные металлы для изготовления модулятора не подходят, так как они не являются магнитными материалами. Для изготовления пластины под датчик Холла можно использовать любой материал достаточной прочности.

Из инструмента могут понадобиться дрель со сверлами, напильники, зубило, молоток ну и другой инструмент, который, как правило, есть в любом гараже.

Процесс переделки

Демонтируем старую систему зажигания. Снимаем с мотоцикла пластину с контактами, конденсаторы, катушки зажигания с высоковольтными проводами. Коммутатор устанавливаем в правом бардачке.

Катушку зажигания крепим к раме под баком. Разъем проводки подключаем к коммутатору, подсоединяем черный массовый провод из разъема на массу. Провод с клеммы №1 разъема коммутатора подключаем к одной из клемм катушки. Вторую клемму катушки подключаем к старой проводке, к проводу на который подается «+12В» при включении зажигания. В старой проводке этот провод соединял обе катушки зажигания. От него же тянем дополнительный провод «+12В» на коммутатор, который подсоединяем к 4-му проводу в разъеме. Все тщательно изолируем. Провод с разъемом к датчику Холла заводим в полость генератора.

Можно проверить работоспособность системы. Подсоединяем датчик Холла к своему разъему, подсоединяем высоковольтные провода на катушку и на свечи зажигания. Обеспечиваем надежную массу свечам. Включаем зажигание и проводим металлическим предметом (можно плоской отверткой) через щель датчика Холла. На свечах должна проскочить искра. Схема работоспособна. (Если искры нет, то что-то подключено неправильно и необходимо все заново проверить.) Теперь осталось подать искру в нужное время в цилиндры, для этого:
