Техническое обслуживание ручного стартера

Алгоритм действий: как поставить стартер на мотоблок

Демонтировать, разобрать и установить ручной стартер могут даже новички операторы. Но со сборкой и монтажом электростартера сложнее. Если выполнить процедуры по ремонту неправильно, мотор не будет запускаться.

Чтобы установить стартер на мотоблок своими руками, стоит выполнить следующие действия:

Для монтирования и закрепления венца агрегата маховик снимается. С агрегата демонтируют воздушный фильтр для получения беспрепятственного доступа к внешним деталям мотоблока;
Снимается защитный кожух, откручиваются винты, которые удерживают корзину ручного стартера, также полностью демонтируется маховик. Чтобы при снятии последнего не возникло проблем, стоит обзавестись специальным съёмным ключом. После того, как маховик снят, нужно обязательно отвернуть шпонку, которая располагается возле него;
На следующем этапе выполняется установка генератора

Провода просовываются в отверстие через стальную стенку двигателя, сам генератор устанавливается в специально отведённое место;
Внутрь маховика устанавливаются магниты генератора, важно, чтобы отверстия на обеих деталях совпадали. Соединяются элементы винтами

После устанавливается венец, который предварительно нагревается специальной горелкой-баллончиком;
Собранная система устанавливается заново на мотор, при этом вкручиваются шпонки;
Вкручивается корзина ручного стартера, закрепляется кожух и монтируется назад воздушный фильтр;
Снимается заглушка монтирования стартера и устанавливается сам стартер к мотоблоку;
Провод генератора подключается к подзарядке;
Клеммы стартера подключаются к аккумуляторной батарее. Теперь можно завести мотоблок.

Очевидно, что самостоятельная установка стартера не отнимет много сил и времени. Стоит во время выполнения ремонтных работ строго следовать всем правилам и советам. Вышеописанный алгоритм действий актуален для монтирования стартера на мотоблоки Нева, Агро, Каскад, а также модели других производителей. Перед тем, как приступать к переустановке, нужно убедиться, что ваш мотоблок сможет работать с другим типом стартера.

Электростартер на мотоблок своими руками

Для того, чтобы сделать электростартер на мотоблок своими руками, необходимо:

• подобрать основные элементы конструкции: корпус, катушку, небольшой электромотор и кулачковый механизм;
• для соединения деталей подготовить провода, болты, гайки и другие крепежные элементы;
• согласно электросхемам и чертежам заводского устройства, соединить моторчик с рабочими элементами, подключив его к аккумуляторной 12-вольтовой батарее;
• после проверки схемы на работоспособность, уложить все составляющие будущего стартера в корпус;
• установить полученное электроустройство на мотоблок и подключить при помощи проводов.

Электростартер своими руками

В данном случае предстоит проделать определенный ряд действий, а также подготовить ряд вспомогательных элементов:

• найти кожух, электромоторчик, кулачковый механизм, катушку;
• подобрать вспомогательные элементы крепления и проводки для питания;
• соединить все элементы и проверить их на работоспособность;
• для этого можно использовать любой аккумулятор на 12 V;
• далее следует собрать все элементы и закрыть кожухом;
• в самом конце устройство монтируется на положенное место и соединяется.

Чтобы более детально изучить порядок изготовления данного элемента, рекомендуется в сети Интернет найти видеоруководство, так как изготовление прибора для несведущего лица может оказаться проблематичной задачей.

Ремонт

Итак, теперь, когда вы знаете основные варианты поломок, можете приступить к ремонту. Если у вас имеется неисправность со втягивающим реле, то можете начать с его ремонта.

Первое, что необходимо сделать, так это прикрепить стартер и демонтировать реле. Для этого снимите два винта (достаточно одного не слишком сильного удара молотком). Снимите крышку реле и замените контакты и накрывающую их медную пластину. С большой вероятностью это решит вашу проблему и наладит работу стартера.

Однако, иногда случаются и другие виды поломок. Например, проблемы нередко бывают с ручным стартером. О том, как отремонтировать его самостоятельно читайте в ниже.

Итак, для начала возьмитесь за шнур, аккуратно потяните, проденьте через катушку и завяжите конец в узел. Затем вам будет необходимо укрепить пружину в корпусе. Для начала, зацепите ее за корпус и проверните пару раз. Это поможет закрепить деталь в пазу.

Следом можно заняться установлением храповика. Как только все работы будут закончены, вставьте ручной стартер внутри устройства. Вот и все! Ремонт окончен.

Кроме всего вышеописанного, в домашних условиях вы можете провести ремонт стартера бензопилы. Это не очень сложно.

Первое, с чего стоит начать, так это с обрыва пускового шнура. К сожалению, без этого никак не обойтись. Но имейте в виду, что оторвать шнур будет не так уж и просто. Ведь его покрывает специальная защита.

Процесс будет немного похож на  ремонт стартера газонокосилки.

Открепите стартер с помощью ключа — он нужен для того, чтобы открутить три имеющихся винта крепления. После этого, стоит открепить стартер. На видео о ремонте стартера часто показано устройство, необходимое для того, чтобы пуск был плавным. Его также необходимо демонтировать.

После этого, снимите катушку для шнура замените шнур и скрутить очень толстый узел на одном из концов. Однако, он не должен вылезать за пределы катушки. Установите катушку на место.

Аналогичным образом можно провести ремонт мотокосы своими руками.

Таким образом, теперь вы знаете, как отремонтировать стартер самостоятельно в домашних условиях.

Уход за стартером и мотоблоком

В течение первого года использования стартера, вы сможете завести мотоблок с одного рывка, а вот после этого периода — 2-3 и больше (при регулярном использовании). Чтобы продлить срок действия устройства, необходимо тщательно ухаживать за ним — не бросать на улице мотоблок, он должен находится в относительно чистом, желательно не сильно пыльном помещении. Периодически (1 раз 2-4 запуска), необходимо смазывать стартер, так вы замедлите порчу полуавтоматической пружины.

Важно! Если ручка плохо тянется, вам кажется, что ее ход какой-то неправильный, то есть чувствуются какие-то помехи — не стоит тянуть со всей силы. Вероятнее всего, что уже есть какая-то поломка, а если стартер новый — произведена неправильная установка или заводской дефект

Попробуйте выяснить причину неисправности, не действуйте просто грубой силой, ни к чему хорошему это не приведет.

Снегоход Тайга Варяг 550 V (комплектация SE)

Описание модели «Снегоход Тайга Варяг 550 V (комплектация SE)»

Многоцелевой утилитарный снегоход класса WideTrack с хорошим соотношением цены и функциональности. Отличительная особенность модели – практически идеальная сбалансированность. Благодаря низкому центру тяжести общий центр масс совпадает с приводной осью снегохода. Двигатель и другие технические компоненты в подкапотном пространстве аналогичны флагманской модели ТАЙГА ВАРЯГ 550 V.

Передняя подвеска – телескопическая с ходом 150 мм. Ход задней подвески 190 мм. Гидропневматичсекий амортизатор с пружинами кручения обладает достаточным запасом энергоёмкости, чтобы обеспечить снегоходу плавный ход на любой поверхности.

ТАЙГА ВАРЯГ 550 V SE комплектуется гусеницей Composit шириной 500 мм.

Модель оснащена двухуровневым сиденьем, обогревом рукояток и курка газа, механическим тормозом, фаркопом.

Снегоход демонстрирует хорошие тяговые характеристики.

Вы ищете золотую середину между желаниями «выжать» из снегохода всё до последней капли и купить машину подешевле, чем флагманская модель? Присмотритесь к ТАЙГА ВАРЯГ 550 V SE: мощность двигателя в сочетании с задней подвеской, рассчитанной на перевозку тяжёлого груза, создают хороший баланс ценой снегохода.

Снегоход ТАЙГА ВАРЯГ 550 V SE успешно прошел европейскую сертификацию и подтвердил соответствие европейскому техническому законодательству и требованиям по безопасности. На данную продукцию выдан Сертификат соответствия СЕ (Certificate of Conformity) с правом экспорта на внутренний рынок Европейского Союза.

В конструкции использована полезная модель № 121331. Внешний вид и комплектация модели может отличаться от представленного на фотографиях.Особенности:

• Передняя подвеска – телескопическая с ходом 150 мм
• Ход задней подвески 190 мм. Гидропневматический амортизатор с пружинами кручения обладает достаточным запасом энергоёмкости, чтобы обеспечить снегоходу плавный ход на любой поверхности.
• Для высокого уровня проходимости снегоход комплектуется гусеницей шириной 500 мм и грунтозацепами высотой 22 мм.
• Электроростартер дублируется ручным запуском двигателя
• Головная галогеновая фара с FF-рефлектором выдает мощный, хорошо направленный световой луч, освещая путь в темное время суток
• Фаркоп входит в базовую комплектацию и позволяет буксировать прицеп весом до 250 кг.

Характеристики:

• Модель РМЗ-550
• Объем, см3 / Цилиндры 553 / 2
• Мощность, л.с. 55
• Тип 2-тактный
• Диаметр цилиндра × ход поршня, мм 76х61
• Топливная система 2-х карбюраторная
• Карбюратор / тип Mikuni / поплавковый
• Охлаждение Воздушное
• Система выпуска Глушитель с резонатором
• Система впуска Лепестковый клапан
• Система смазки Совместная
• Максимальная скорость, км/ч 80
• Трансмиссия Вариатор, пониженная, повышенная, реверс, нейтраль
• Тормозной механизм Механический, дисковый
• Система запуска Электрическая и ручная (в комплектации аккумулятор не предусмотрен)
• Зажигание CDI (емкостное программируемое зажигание)
• Электростартер Есть
• Реверс Есть
• Обогрев ручек руля и курка газа Есть
• Фара Галогеновая, 55/60
• Спидометр / одометр Есть
• Обогреватель ручек Нет
• Емкость масляного бака, л —
• Топливный бак, л 40
• Тип пер. подвески Телескопическая
• Ход пер. подвески, мм 150
• Амортизатор передней подвески Гидропневматический однотрубный
• Передний амортизатор движителя —
• Тип зад. подвески Склизовая
• Ход зад. подвески, мм 190
• Задний амортизатор движителя Гидропневматический однотрубный
• Колея лыж, мм 960
• Гусеница, Д×Ш×В, мм 3968х500х22
• Кол-во мест 1 / 2
• Габариты снегохода, Д×Ш×В, мм 2990х1050х1380
• Сухая* масса, кг 295

* Неснаряженная (сухая) масса — масса транспортного средства, не заправленного топливом, маслами, технологическими жидкостями, без комплекта ЗИП, водителя, пассажиров и груза.Снаряженная масса — масса транспортного средства, заправленного топливом и маслом, с комплектом ЗИП.Полная масса — снаряженная масса транспортного средства с водителем, пассажирами и багажом.

Диагностика стартера на стенде

Диагностировать исправность пускового устройства автомобиля, не разбирая, удобно на стенде. Сделать это своими руками не получится. Стартер необходимо демонтировать и принести в ближайший автосервис, оборудованный стендом для диагностики.

Обычно такие стенды являются универсальными устройствами, и могут проверить, как работоспособность стартера, так и генератора. Принцип их работы заключается в имитации работы электроприборов в реальных условиях и при разных нагрузках. В это время снимаются их электрические и механические показания. Стенды имеют универсальные крепления для установки разных моделей стартеров и генераторов, и позволяют измерять следующие параметры при полном торможении и на холостом ходу:

• сила вращения (момент) двигателя;
• сила потребления тока;
• напряжение.

С помощью профессионального стенда можно проверить стартеры для грузовых и легковых автомобилей, левого и правого вращения. Также легко проверить на стенде и генератор, существует возможность запускать генератор в паре со стартером.

Один из вариантов стенда для проверки стартеров и генераторов.

Однако с помощью стенда проверяются в основном электрические параметры устройств. В результате испытаний вы получите технологическую карту электрических параметров, но не состояние износа механических узлов. Их проще проверить визуально. В то время как утечку в изоляции обмоток можно проверить только на специализированном стенде или с помощью специальных пробников или осциллографов.

Для пусковых приборов Delco Remy ток потребления в режиме полного торможения должен быть в районе 700 А, а тормозной момент не менее 5В. Если стенд оснащен измерителем температуры, то в рабочем состоянии стартер не должен нагреваться выше 30 градусов. Более высокая температура говорит о замыкании обмоток.

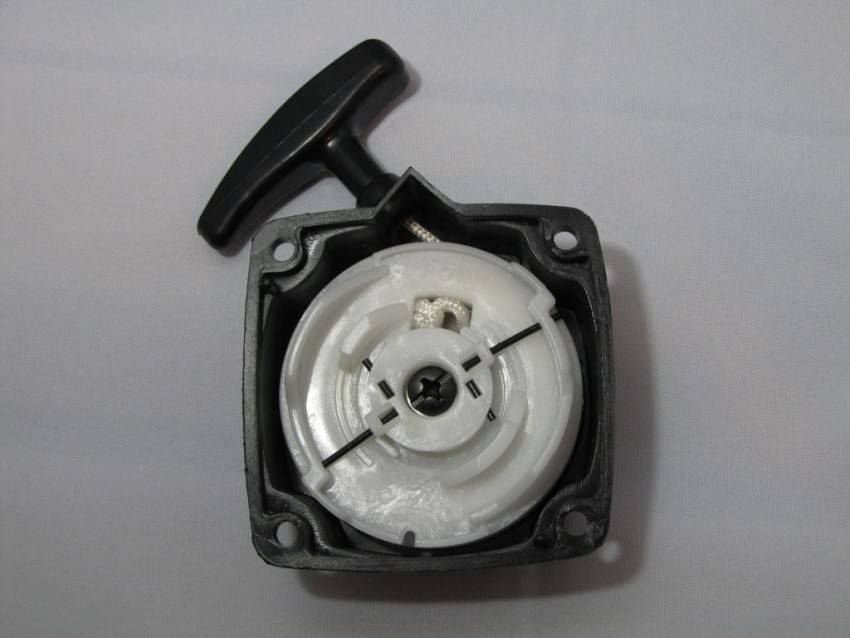

Устройство стартера мотоблока

Конструкция состоит из следующих деталей:

• барабанного корпуса;
• шайбы;
• большой и малой пружины;
• катушки;
• язычков;
• шнура;
• крепёжных элементов.

На некоторых моделях есть стартеры с электрической системой зажигания. Электростартер к мотоблоку питается аккумулятором. От его ёмкости зависит, сколько по времени сможет функционировать механизм старта мотора.

Кикстартер ручного типа, а также электростартер для мотоблока отличаются повышенной надёжностью, они долговечны и устойчивы к различному внешнему воздействию.

Стартеры на мотоблоках:

1. Пружинный. Его легко установить, он быстро запускается – просто сдвигается ручка мотоблока. Работает пружина на полуавтомате, её задача — разогнать мотор. Все действия можно выполнить за два часа;

1. Электрический. Питается данный тип стартера батареей аккумуляторного типа. От неё зависит мощность механизма и длительность его эксплуатирования.

Важно понимать, не вся техника с ручным спуском может подстроиться под работу электрического стартера

Потому перед тем, как приступить к работам по замене, необходимо обратить внимание на конструкционные особенности агрегата

Владельцы мотоблоков могут с уверенностью пользоваться техникой. Длительное время она не нуждается в ремонтных работах

Но важно периодически смазывать детали, проверять их на исправность, контролировать силу рывка. Простой уход обеспечит высокую степень производительности и длительный срок службы агрегата

Устройство стартера мотоблока – особенности конструкции механизма

Каждая модель мотоблока имеет свои конструктивные особенности и комплектуется разными механизмами. Так, для оснащения более современных сельскохозяйственных агрегатов производители используют сразу два стартера.

Пружинный, или вспомогательный стартер помогает быстро и плавно запускаться основному стартеру. В качестве основного механизма выступает ручной стартер, который отвечает за запуск мотора мотоблока. В числе основных элементов стартера мотоблока выделяется:

• Катушка;
• Барабанный корпус;
• Шайба, большая и малая пружина;
• Язычки;
• Шнур;
• Крепежные гайки и болты.

Катушка, на которой намотан шнур, крепиться в сердцевине барабанного корпуса. Во внутренней камере барабана установлена большая пружина, которая отвечает за возвращение барабана в прежнее положение после каждого вытягивания шнура.

Некоторые мотоблоки комплектуются стартером электрического типа. Электростартер для мотоблока берет питание от аккумулятора. Чем больше емкость последнего – тем дольше будет работать механизм запуска мотора.

Как ручной кикстартер, так и электростартер к мотоблоку показали себя достаточно надежными механизмами, обладающими длительными сроками эксплуатации и устойчивостью к механическим повреждениям.

Достоинства

Большинство тех, кто купил данный снегоход, довольны покупкой. Отличают его плавный ход, возможность заводиться даже на лютом морозе, подогрев сиденья, ручек, газового клапана и другие полезные мелочи, которые не всегда встречаются на отечественной технике. Многие до этого владели снегоходом «Буран» от той же фирмы и отметили, насколько двухполосный снегоход с одной гусеницей устойчивее его при езде вдоль склона. Для движения по заснеженной колее, впрочем, это спорный фактор. При узкой колее гусеница будет не проходить в неё и может сваливаться по краям при езде, а «Буран» такую дорогу преодолевает, держа единственную лыжу в колее, куда она легко помещается.

Из достоинств многие также отмечают качественный бензиновый мотор, который потребляет не так много топлива. Происходит это во многом благодаря качественному карбюратору.

Минуно — отличная модель, позволяет снижать расход топлива, даже когда двигатель работает в экстремальных режимах.

Установка стартера на мотоблок

Существуют различные конструкции стартеров:

Самым распространенным является ручной стартер к мотоблоку, т. к. этот прибор очень легко поставить на мотоблок, а его ремонт несложно выполнить самостоятельно. Если такой прибор эксплуатируется правильно, то его долговечность составляет несколько лет.

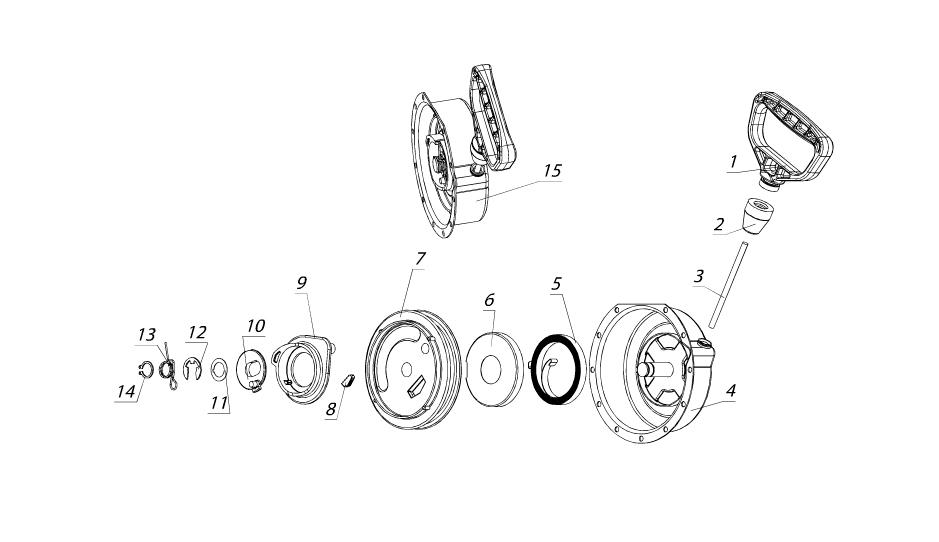

Рассмотрим, из каких элементов состоит стартер для мотоблока:

В центре барабана установлена катушка, на которой закрепляется шнур. Большая пружина расположена в корпусе вокруг оси и предназначена для возвращения катушки в исходное положение после прокрутки.

Работа мотоблока с ручным стартером осуществляется следующим образом. Водитель запускает механизм, дергая ручку прибора. При этом устройство начинает работать и запускает двигатель. Чтобы прибор успешно передал начальное вращение мотору, ручку устройства надо дернуть дважды.

Какие еще виды стартеров подходят к мотоблоку?

• Пружинный стартер. Он считается не только легкоустанавливаемым, но и быстрозапускаемым, ведь устройство сразу же заведется после сдвига ручки мотоблока. Благодаря полуавтоматической работе пружины происходит разгон двигателя. Причем на замену ручного стартера механическим уйдет не более 2х часов;
• Электростартер для мотоблока. Указанный тип получает питание от аккумуляторной батареи. Естественно, именно этот автономный источник и будет определять уровень мощности электростартера и продолжительность его работы. Но стоит отметить, что далеко не все модели мотоблоков с ручным запуском могут приспособиться под указанный, поэтому перед началом работ по замене следует предусмотреть этот момент и внимательно изучить возможности имеющего механизма.

Каждый владелец мотоблоков должен понимать, что поначалу абсолютно все стартеры отлично функционируют и могут радовать своих собственников подобным положением дел около года. Но без периодичной смазки деталей, их проверки и соизмеримой силы рывка, подобная радость продлится недолго. Ухаживайте за стартером, и он ответит вам высокой производительностью и долгим сроком службы.

Особенности ручного механизма

В процессе выбора обычно большинство пользователей отдает предпочтение именно ручному стартеру. Он имеет огромное количество преимуществ в сравнении с электрическим и другими вариантами. Подобное устройство включает в себя следующие детали:

• корпус, сделанный в форме барабана;
• несколько пружин;
• различные детали крепления и шнур.

Именно ручной стартер пользуется наибольшей популярностью, так как в процессе эксплуатации подобные устройства часто выходят из строя, поэтому их приходится ремонтировать, а вот как раз ручные варианты крайне легко поддаются ремонту. Рассмотрим, как выглядит процесс восстановления работоспособности стартера.

• Перед началом ремонта нужно найти схему от производителя, чтобы понять особенности расположения всех деталей. Кроме того, нелишним будет разобраться в инструкции.
• Нужно приготовить ключ, при помощи которого можно откручивать и снимать гайки.
• Перед тем как снимать стартер, лучше всего сделать несколько фотографий. Это поможет восстановить все в случае, если вы забудете расположение определенных деталей.
• Откручиваем шайбу, которая располагается в центре барабана.
• Найдите поврежденные элементы, и проведите их замену.

Таким образом, ремонт ручного стартера не занимает слишком много времени, поэтому данная разновидность и пользуется огромной популярностью

В процессе восстановления работоспособности стартера для мотоблока главное – уделить внимание любым деталям, даже самым мелким

Для мотоблока можно также устанавливать другие виды стартеров. Среди наиболее популярных и востребованных на рынке можно выделить несколько видов.

• Пружинные, которые считаются наиболее простыми как в использовании, так и в установке. Для того чтобы завести подобное оборудование, нужно будет просто сдвинуть ручку мотоблока. Агрегат включает в себя полуавтоматическую пружину, которая и обеспечивает необходимый разгон силовой установки. Для того чтобы произвести замену ручного варианта на механический, потребуется не более двух часов.
• Электрические, которые работают от встроенной аккумуляторной батареи. Именно последняя деталь и определяет уровень мощности устройства и срок его автономной работы. Следует отметить, что подобные стартеры можно устанавливать не на все мотоблоки. Только некоторые модели способны работать при помощи электричества, поэтому перед выбором обязательно нужно изучить особенности своего агрегата.

В процессе выбора любого стартера стоит понимать, что в первый год работы они почти все одинаковые. Если фирма добросовестная, то каждое устройство будет в полной степени выполнять возложенные на нее функции, однако спустя год положение дел меняется. Для того чтобы устройство работало как можно лучше и дольше, нужно постоянно за ним ухаживать, смазывать и заменять вышедшие из строя детали. Только в таком случае стартер сможет похвастаться высокой производительностью и долговечностью.

Перечень требуемых для ремонта инструментов

Для ремонта стартера требуется приблизительно одинаковый набор в зависимости от модели и производителя узла. В таблице ниже представлен ориентировочный перечень инструментов, которые понадобятся для ремонта.

Таблица — Инструменты требуемые для замены передней стойки

Название	Примечание
Головка TORX	Требуется преимущественно при ремонте стартеров с иномарок
Головка	“на 8”, “на 10”, “на 12”, “на 13”, “на 14”, “на 15”. Размер варьируется от марки и модели стартера.
Рожковый ключ	Для доступа там, где не подлезть головкой или накидным ключом
Вороток	С трещоткой и удлинителем
Мультиметр	Для проверки электрических параметров стартера
Кардан для воротка	Требуется если усложнен доступ к креплениям стартера или проводов
Отвертка	С плоским или крестовым лезвием. На иномарках иногда требуется жало специальной формы, например, плоское с выемкой или “звездочка”
Лента изоляционная	Для восстановления изоляции
Проникающая смазка	Для отворачивания прикипевших резьбовых соединений
Ветошь	Для очистки загрязнений и остатков смазки

Для того, чтобы починить неисправный стартер, рекомендуется приобрести специальный ремкомплект. В него входят основные элементы узла, которые наиболее подвержены износу. Иногда в такой набор для ремонта входят некоторые инструменты, необходимые для восстановления работоспособности узла.

Как осуществить ремонт ручного стартера для мотоблока своими руками?

• Желательно перед началом всех процедур отыскать схему от изготовителя или же воспользоваться представленным документом на нашем сайте;
• Следует подготовить ключ, который в будущем понадобится для откручивания и снятия гаек;
• Перед отсоединением самого стартера нелишним будет сфотографировать все, чтобы в конце снова собрать правильно;
• Открутите шайбу, находящуюся в центральной части барабана;
• Осмотрите все элементы внутри и отыщите поврежденные детали.

Главное очень аккуратно относится ко всем мелким вещицам, дабы не потерять их. Наиболее часто ремонт стартера подразумевает обновление непригодных деталей. К примеру, замена шнура стартера будет актуальной в том случае, если он полностью истерся или порвался.

С большой пружиной все несколько сложней, ведь на концах мест крепления есть специальные крючки. Если они отсутствуют, необходимо нагреть эти самые концы и загнуть в подходящем направлении. Важный момент: не стоит пытаться вернуть элементу былую функциональность тогда, когда наблюдается ярко выраженная усталость металла. Замена будет лучшим выходом.

Какие еще виды стартеров подходят к мотоблоку?

• Пружинный стартер. Он считается не только легкоустанавливаемым, но и быстрозапускаемым, ведь устройство сразу же заведется после сдвига ручки мотоблока. Благодаря полуавтоматической работе пружины происходит разгон двигателя. Причем на замену ручного стартера механическим уйдет не более 2х часов;
• Электростартер для мотоблока. Указанный тип получает питание от аккумуляторной батареи. Естественно, именно этот автономный источник и будет определять уровень мощности электростартера и продолжительность его работы. Но стоит отметить, что далеко не все модели мотоблоков с ручным запуском могут приспособиться под указанный, поэтому перед началом работ по замене следует предусмотреть этот момент и внимательно изучить возможности имеющего механизма.

Каждый владелец мотоблоков должен понимать, что поначалу абсолютно все стартеры отлично функционируют и могут радовать своих собственников подобным положением дел около года. Но без периодичной смазки деталей, их проверки и соизмеримой силы рывка, подобная радость продлится недолго. Ухаживайте за стартером, и он ответит вам высокой производительностью и долгим сроком службы.
