Электростартер

Видео: Установка Электростартера На Мотоблок

Рассмотрим, какие элементы составляют стартер для мотоблока:

  • Барабанное тело;
  • Пружины: большие и маленькие;
  • Шайбы;
  • Катушки;
  • Шнур;
  • Языки;
  • Детали креплений.

В центре барабана находится катушка, к которой прикреплен шнур. Большая пружина расположена в корпусе вокруг оси и предназначена для возврата катушки в исходное положение после прокрутки.

Работают мотоблоки с ручным стартером следующим образом. Водитель запускает механизм, потянув за ручку устройства. В этом случае устройство запускается и запускает двигатель. Для успешной передачи начального оборота двигателя рукоятку устройства необходимо дважды нажать.

Но несмотря на то, что ручной стартер на мотоблоке считается надежным устройством, он также иногда дает сбой. Если конструкция сломается, вы можете починить ее самостоятельно.

READ Как Собрать Фрезу На Мотоблок Штенли 1030

АКБ

Если мотор авто не запускается при повороте ключа, первое, что надо проверить – уровень заряда АКБ. Электростартеру требуется высокий ток, и он может «высадить» батарею после нескольких неудачных пусков. Если аккумулятор автомобиля разряжен ниже 10.8V, питания, подаваемого на щетки — не хватит для того, чтобы провернуть малой шестерней большой маховик. Особенно — при холодном запуске.

Еще две распространенные неполадки, связанные с АКБ: ошибка бортовой системы (если мозгам не хватает тока – БК не даст двигателю запуститься), а также — окислившиеся или незатянутые клеммы. Протрите выводы батареи от окисла, заново подключите провода, проверяя надежность затяжки.

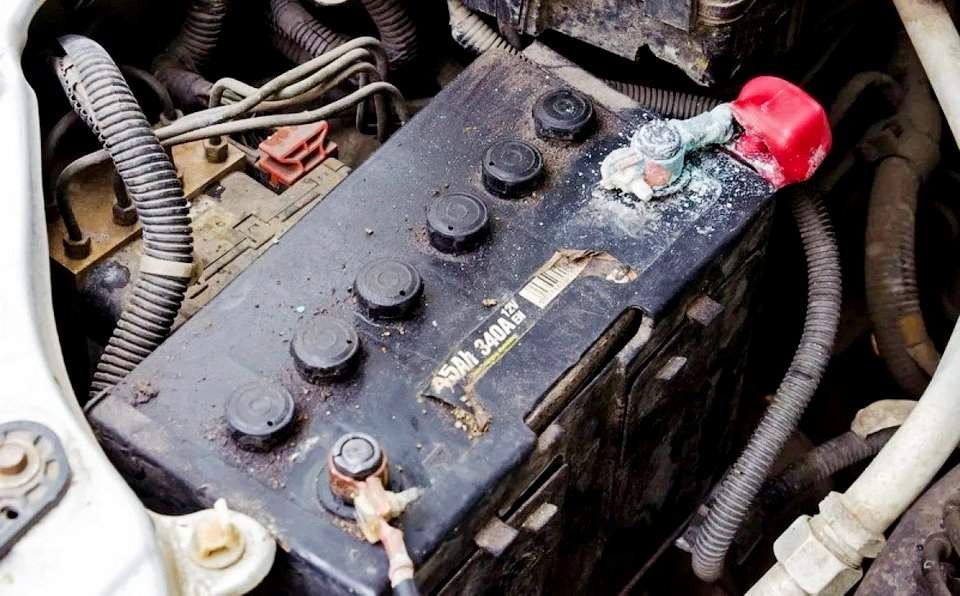

Окисленная клемма АКБ

Принцип работы

Принцип работы заключается в том, что при подаче сигнала на запуск, например, при повороте ключа зажигания срабатывает тяговое реле. Его сердечник перемещается и замыкает силовые пятаки. В результате на электромотор подается питание. Якорь начинает вращаться и передавать свое движение на коленчатый вал силовой установки.

В момент, когда срабатывает тяговое реле, сердечник совместно с коромыслом выталкивает бендикс в сторону венца маховика. После зацепления происходит включение электромотора и передача крутящего момента.
Если произошел запуск ДВС, а ключ зажигания еще не отпущен, то в определенный момент обороты коленвала превысят вращение якоря. Сработает обгонный механизм бендикса. Он не позволит якорю стартера вращаться быстрее положенного. Более подробно посмотреть как работает бендикс можно на изображении ниже.

Заклинило обгонную муфту

Если стартер издает звуки, но не крутит двигатель — для дальнейшей диагностики потребуется снять его с авто.

Обгонная муфта стартера

Проверить муфту можно проворотом шестерни вручную – в одну, и в другую сторону. Если она будет крутиться в обе стороны свободно – муфту нужно менять. Узел – полуоткрытый и находится достаточно низко, поэтому «собирает» на себя загрязнения. Для профилактики, нужно периодически прочищать его. Некоторые автовладельцы промывают муфту из распылителя, но этого нельзя делать, равно как смазывать ее консистентными смазками. Иначе деталь заклинит от налипших на шток загрязнений.

Где он находится

Этот вопрос задают те, кто только стал счастливым обладателем транспортного средства. В большинстве случаев о его местонахождении под капотом задумываются тогда, когда он начинает барахлить, или те, кто любит самостоятельно поковыряться в машине в гараже.

В независимости от типа двигателя и его расположения под капотом, механическая или автоматическая коробка передач стартер находится в непосредственной близости к коробке, частично закреплен на ней болтами.

Помните, когда рассматривали принцип работы сцепления, упоминалась такая деталь, как «маховик». Он соединен с коленчатым валом мотора, через него и сцепление передается момент с двигателя на КПП. Он имеет форму большой шестерни и своими зубцами соединяется со стартером. Поэтому, найти его можно всегда возле коробки передач, потому что через механизм бендикса (об этом «звере» поговорим позже) передается вращение на шестерню маховика, а с него на коленвал движка.

Прежде чем говорить о принципах работы, давайте разберем из чего он состоит.

Самостоятельный ремонт стартера – алгоритм в деталях

С течением времени ручной стартер используемого мотоблока часто выходит из строя. В таком случае механизм потребуется демонтировать для ремонта или полной замены сломанных элементов. Для того чтобы не допустить ошибок при снятии стартера, потребуется воспользоваться схемой от производителя мотоблока.

Ремонт стартера мотоблока выполняется в такой последовательности:

В центральной части стартерного барабана расположена шайба

Ее потребуется выкрутить в первую очередь;
Аккуратно отсоединив крышку корпуса стартера, после чего нужно осмотреть все запчасти механизма не предмет поломок;
Кикстартер мотоблока состоит из массы небольших деталей – очень важно не потерять их во время ремонта. Для этого все элементы следует разложить на куске старой газеты или ткани;
Чаще всего ремонт стартера подразумевает замену изношенных деталей

При этом большое значение имеет длина и ширина новых запчастей. Если они будут слишком большими, то крышка корпуса не закроется, и мотоблок не заведется;
Очень часто замене подлежит имеющаяся в конструкции стартера большая пружина. На ее концах расположены специальные крючки, при помощи которых деталь цепляется за другие элементы механизма. При замене пружины следует быть крайне внимательным, чтобы не повредить крючки.

Замена вышедших из строя деталей стартера – процедура не сложная. Главное при ремонте – не пытаться восстановить изначальную форму и функциональность сильно изношенных запчастей, в противном случае применение мотоблока с такими деталями приведет к ускоренному износу других важных механизмов сельскохозяйственной машины.

Как выполняют ремонт стартера мотокультиватора своими руками

Рассмотрим, как осуществляется ремонт стартера мотоблока своими руками. Прежде чем начать ремонт ручного стартера, надо найти инструкцию по его эксплуатации, которая содержит схему устройства. Затем нужно приготовить гаечный ключ, чтобы развинтить механизм.

Перед началом демонтажа устройства его надо сфотографировать, чтобы потом правильно собрать все детали и компоненты.

После этого откручивают шайбу, которая расположена в середине корпуса. Открыв крышку, надо внимательно осмотреть все детали, которые расположены внутри барабана и определить, какие из них повреждены. Надо очень тщательно и аккуратно проводить осмотр мелких деталей, чтобы нечаянно не испортить их и не потерять.

В большинстве случаев ремонт кикстартера на мотоблоке заключается в обновлении компонентов, которые вышли из строя. Например, замена шнура стартера выполняется, если он порвался либо перетерся.

Если вышла из строя большая пружина, то нужно извлечь ее из барабана. На местах крепления пружины обычно существуют крючки. Если в конструкции их нет, то надо нагреть концы пружины и загнуть их в нужном направлении. Если пружина полностью вышла из строя и имеется выраженная усталость металла, то не нужно стараться вернуть такой пружине функциональность. В этом случае лучше всего ее заменить на другую. После этого устройство устанавливаем на свое место.

Кроме ручного стартера, существуют еще пружинный и электростартер на мотоблок. Пружинный механизм имеет простую конструкцию, запускается легко. Прибор заводится после сдвига ручки мотокультиватора. Разгон мотора происходит посредством полуавтоматической работы пружины. Заменить ручной стартер на механический можно самостоятельно.

Электрический стартер мотоблока подключен к аккумуляторной батарее, от которой получает питание. Электрозапуск устройства осуществляется при помощи пусковой кнопки. Батарея определяет мощность электростартера и длительность работы прибора. Установка электростартера выполняется по электрической схеме данной конструкции. Мотоблок с электростартером отличается прочностью, надежностью, длительным сроком эксплуатации.

К сожалению, не все конструкции мотокультиваторов с ручным механизмом можно переделать в пружинный или электрический. Поэтому, прежде чем начинать работы по замене ручного механизма, нужно изучить инструкцию и возможности мотоблока и выяснить, возможна ли такая переделка.

Фермеры должны знать, что в начале работы все мотокультиваторы работают исправно. Постепенно на собранном агрегате различные компоненты выходят из строя. Для того чтобы продлить срок эксплуатации мотоблока и всех его деталей и узлов, необходим регулярный техосмотр механизма и правильный уход за ним. Все узлы и компоненты должны подвергаться периодической смазке машинным маслом, проверке их работоспособности. Чтобы увеличить производительность культиватора и продлить срок его службы, необходим постоянный правильный уход за данной техникой.

Как поставить стартер на мотоблок – алгоритм в деталях

С демонтажем, разборкой и монтажом ручного стартера мотоблока не возникает проблем даже у начинающих фермеров. Однако сборка и установка электростартера у неопытных владельцев мотоблоков вызывает ряд вопросов. В результате неправильно выполненной процедур механизм запуска мотора отказывается работать, из-за чего стартер приходиться нести в мастерскую. Чтобы избежать этой необходимости, изучим, как установить стартер на мотоблок в домашних условиях. Установка выглядит следующим образом:

  1. Чтобы установить и закрепить венец на маховике мотоблока, маховик потребуется снять. Для этого снимите воздушный фильтр агрегата, чтобы получить свободный доступ к внутренней конструкции мотоблока;
  2. После этого снимите защитный кожух, отверните винты, удерживающие корзину ручного стартера, гайку маховика и сам маховик. Демонтаж маховика стартера мотоблока может вызвать определенные трудности, поэтому для снятия этой детали лучше заранее приобрести специальный съемный ключ. После снятия маховика не забудьте отвернуть шпонку, расположенную сразу за ним;
  3. Далее нужно установить генератор. При этом его провода просуньте в отверстие в стальной стенке мотора, и установите генератор в посадочные места на стенке двигателя;
  4. Затем внутрь маховика установите магниты генератора так, чтобы отверстия в обоих элементах совпадали. Соедините обе детали винтами, и установите венец. Перед этим венец нужно нагреть, используя горелку в виде баллончика;
  5. Установите собранный узел обратно на двигатель, попутно вкрутив шпонки и гаку маховика;
  6. Вкрутите корзину ручного стартера, закрепите кожух и установите на место воздушный фильтр мотоблока;
  7. Далее снимите заглушку установки стартера и установите сам стартер на мотоблок;
  8. После этого подключите провода генератора к реле зарядки;
  9. Подключите клеммы стартера к аккумулятору агрегата и заведите мотоблок.

Как видим, установить стартер к мотоблоку не так уж и сложно, как может показаться на первый взгляд. Главное при сборке своими руками – строго соблюдать все правила и рекомендации, перечисленные в алгоритме.

Все описанные методы ремонт и установки стартера подходят для монтажа механизма на мотоблоки Нева, Каскад, Агро и сельскохозяйственные машины других известных производителей.

Мотоблоки представляются крайне распространенным приспособлением, позволяющим существенно упростить обработку земли, а также многие другие виды работ. Выяснив, как установить новый стартер на мотоблок, фермер сможет самостоятельно выполнить ремонт изделия, сэкономив на услугах специалиста.

Устройство стартера мотоблока – особенности конструкции механизма

Каждая модель мотоблока имеет свои конструктивные особенности и комплектуется разными механизмами. Так, для оснащения более современных сельскохозяйственных агрегатов производители используют сразу два стартера.

Пружинный, или вспомогательный стартер помогает быстро и плавно запускаться основному стартеру. В качестве основного механизма выступает ручной стартер, который отвечает за запуск мотора мотоблока. В числе основных элементов стартера мотоблока выделяется:

Катушка;
Барабанный корпус;
Шайба, большая и малая пружина;
Язычки;
Шнур;
Крепежные гайки и болты.

Катушка, на которой намотан шнур, крепиться в сердцевине барабанного корпуса. Во внутренней камере барабана установлена большая пружина, которая отвечает за возвращение барабана в прежнее положение после каждого вытягивания шнура.

Некоторые мотоблоки комплектуются стартером электрического типа. Электростартер для мотоблока берет питание от аккумулятора. Чем больше емкость последнего – тем дольше будет работать механизм запуска мотора.

Как ручной кикстартер, так и электростартер к мотоблоку показали себя достаточно надежными механизмами, обладающими длительными сроками эксплуатации и устойчивостью к механическим повреждениям.

Как осуществить ремонт ручного стартера для мотоблока своими руками?

  • Желательно перед началом всех процедур отыскать схему от изготовителя или же воспользоваться представленным документом на нашем сайте;
  • Следует подготовить ключ, который в будущем понадобится для откручивания и снятия гаек;
  • Перед отсоединением самого стартера нелишним будет сфотографировать все, чтобы в конце снова собрать правильно;
  • Открутите шайбу, находящуюся в центральной части барабана;
  • Осмотрите все элементы внутри и отыщите поврежденные детали.

Главное очень аккуратно относится ко всем мелким вещицам, дабы не потерять их. Наиболее часто ремонт стартера подразумевает обновление непригодных деталей. К примеру, замена шнура стартера будет актуальной в том случае, если он полностью истерся или порвался.

С большой пружиной все несколько сложней, ведь на концах мест крепления есть специальные крючки. Если они отсутствуют, необходимо нагреть эти самые концы и загнуть в подходящем направлении. Важный момент: не стоит пытаться вернуть элементу былую функциональность тогда, когда наблюдается ярко выраженная усталость металла. Замена будет лучшим выходом.

Как выполняют ремонт стартера мотокультиватора своими руками

Рассмотрим, как осуществляется ремонт стартера мотоблока своими руками. Прежде чем начать ремонт ручного стартера, надо найти инструкцию по его эксплуатации, которая содержит схему устройства. Затем нужно приготовить гаечный ключ, чтобы развинтить механизм.

Перед началом демонтажа устройства его надо сфотографировать, чтобы потом правильно собрать все детали и компоненты.

После этого откручивают шайбу, которая расположена в середине корпуса. Открыв крышку, надо внимательно осмотреть все детали, которые расположены внутри барабана и определить, какие из них повреждены. Надо очень тщательно и аккуратно проводить осмотр мелких деталей, чтобы нечаянно не испортить их и не потерять.

В большинстве случаев ремонт кикстартера на мотоблоке заключается в обновлении компонентов, которые вышли из строя. Например, замена шнура стартера выполняется, если он порвался либо перетерся.

Если вышла из строя большая пружина, то нужно извлечь ее из барабана. На местах крепления пружины обычно существуют крючки. Если в конструкции их нет, то надо нагреть концы пружины и загнуть их в нужном направлении. Если пружина полностью вышла из строя и имеется выраженная усталость металла, то не нужно стараться вернуть такой пружине функциональность. В этом случае лучше всего ее заменить на другую. После этого устройство устанавливаем на свое место.

Кроме ручного стартера, существуют еще пружинный и электростартер на мотоблок. Пружинный механизм имеет простую конструкцию, запускается легко. Прибор заводится после сдвига ручки мотокультиватора. Разгон мотора происходит посредством полуавтоматической работы пружины. Заменить ручной стартер на механический можно самостоятельно.

Электрический стартер мотоблока подключен к аккумуляторной батарее, от которой получает питание. Электрозапуск устройства осуществляется при помощи пусковой кнопки. Батарея определяет мощность электростартера и длительность работы прибора. Установка электростартера выполняется по электрической схеме данной конструкции. Мотоблок с электростартером отличается прочностью, надежностью, длительным сроком эксплуатации.

Мотоблоки известны своими конструктивными особенностями. В частности тем, что для их использования применяются сразу два стартера. Вспомогательный или пружинный стартер помогает основному запускаться исправно и быстро. Но, если вспомогательный стартер внезапно выходит из строя, то приходится думать о том, как осуществить ремонт ручного стартера. Возможно, даже своими руками.

Кстати говоря, пружинный вариант – не единственный. Ручной стартер на мотоблок встречается довольно часто, он распространен в России. Он намного более прост в эксплуатации. Его проще установить, даже если это делает пользователь своими руками. Он имеет вполне незамысловатую конструкцию:

  • барабанный корпус;
  • катушка;
  • пружина, вернее, целых две: большая и малая;
  • шайба;
  • шнур;
  • язычки;
  • болты и гайки, без которых не собрать ни механический, ни электростартер.

В собранном виде это выглядит следующим образом: шнур крепится на катушке, а она закрепляется на сердцевине барабанного корпуса. Внутри барабана есть специальное пространство, где вокруг оси располагается большая пружина. Именно она отвечает за то, чтобы после прокрутки стартёр вернулся в прежнее положение.

https://youtube.com/watch?v=KaiiUDbeYfU

Втягивающее реле

Оно состоит из двух обмоток – втягивающей и удерживающей. Концы которых подключены к управляющему контакту, выход первой к выходному контакту реле, выход второй к корпусу. Двух силовых контактов (пятаков), которые замыкаются при появлении напряжения на обмотках и штока, подпружиненного штока, к которому с одной стороны закреплена вилка бендикса, а с другой – пластина, замыкающая силовые пятаки при срабатывании реле.

С внешней стороны имеется три контакта:

  1. Управляющий. К нему подключен провод от замка зажигания к обмоткам реле
  2. Два силовых болта. К ним гайками прикручиваются провод от аккумуляторной батареи и провод от реле к электродвигателю. С внутренней стороны эти болты выполнены в виде контактных пятаков, которые замыкаются пластиной штока при срабатывании втягивающего реле

Принцип работы втягивающего

Когда вы поворачиваете ключ зажигания, электричество от замка подается на управляющий контакт. Появляется напряжение на первой обмотке (втягивающей). Электромагнитное поле этой обмотки притягивает шток, который своей пластиной замыкает два силовых контакта. Через контакты ток поступает на электродвигатель стартера. Так как выходной конец втягивающей обмотки соединен с одним из силовых контактов, то на нем появляется «плюс», исчезает разность потенциалов и пропадает напряжение на ней, соответственно и магнитное поле.

В это время вступает в работу удерживающая обмотка, которая вторым концом постоянно соединена с массой. Именно она удерживает шток реле с пластиной в рабочем положении, замыкая силовые болты до тех пор, пока вы держите ключ в положении «Пуск». Заведя двигатель, вы отпускаете ключ, пропадает напряжение на второй обмотке втягивающего реле и его шток возвращается в исходное положение. При этом размыкаются контакты, прерывая цепь подачи напряжения от АКБ к электродвигателю.

Видео как работает втягивающее реле:

Снятие стартера

Перед тем, как приступить к демонтажу стартера, необходимо подготовить все необходимые инструменты. А потребуются нам: ключ гаечный на 14, небольшие головки, ключ трещетка. Без данных инструментов снять стартер будет довольно проблематично.

Вам необходимо знать расположение самого стартера, а находиться он будет в задней части двигателя. Следовательно, данный процесс лучше всего проводить в смотровой яме, ибо с ней будет в разы удобней.

Итак, начальный этап процесса:

  1. Для начала Вам потребуется открутить верхний болт стартера, который находится справа от крышки термостата. Из крышки будет виднеться трубка термостата, поэтому Вам не составит труда ее опознать. Открутить верхний болт довольно просто, но очень неудобно.

Чтобы подобраться к верхнему болту, необходимо снять трубку радиатора и крышку от воздушного фильтра.

Следующим шагом будет откручивание гаечным ключом на 14 верхнего болта.

Далее необходимо подобраться к самому нижнему болту, сделать это очень сложно, в связи с тем, что он находится в самой гуще всех опор и механизмов. Разобрать всю эту конструкцию довольно проблематично. Желательно пользоваться специальным оборудованием, так как, потратив много времени, можно не достичь желаемого результата.

После того, как Вы выкрутите все болты, необходимо демонтировать гайку от силового кабеля, а уже после этого и пусковой механизм.

Данное руководство по снятию стартера с Тойоты Королла является первым правильным шагом на пути к поставленной задаче. После того, как Вы сняли стартер, его необходимо разобрать и промыть, желательно бензином.

Если стартер пришел полностью в негодность, то разумным решением будет покупка нового, это сбережет ваши нервы, время, а также и деньги. Помните, скупой платит дважды. Также это обезопасит Вас от непредвиденных поломок, что тоже является очень неприятной ситуацией.

Приобрести новый стартер Toyota Corolla не составит труда, его можно купить через Интернет или в любом магазине автозапчастей. В данном случае был приведен начальный этап снятия стартера. Если четко следовать инструкции, то никаких отклонений не возникнет.

Основные виды неисправностей

Большинство встречаемых проблем заключается в неправильной эксплуатации: чрезмерная нагрузка и использование некачественного топлива. Иногда неисправности возникают при банальном истечении лимита работы того или иного узла. Условно проблемы делятся на две категории:

  • Проблемы в электрической части.
  • Проблемы с двигателем внутреннего сгорания.

Следует отметить, что электрическая часть бензогенераторов довольно надежная. В период заложенного ресурса производителем очень редко возникают трудности в её работе. Обычно неисправности проявляются в виде падения напряжения тока. Либо вообще отсутствует напряжение на выходе. Причины в этом разные: износ графитовых щеток, короткое замыкание в электроцепи и т. д. Если нет опыта в ремонте генераторов, лучше всего доверить это специалистам из сервисного центра.

Ремонт бензинового генератора, в частности его двигателя, схож с ремонтом любого другого бензинового двигателя. Наиболее часто встречаемые неисправности:

  • Неисправность свечи, высоковольтной проводки, системы зажигания.
  • Засорение топливного фильтра, карбюратора и т. п.
  • Нарушение регулировок карбюратора.
  • Износ цилиндра, коленвала, поршней и других подвижных деталей.

Не включается втягивающее реле

После поворота ключа, ток поступает на втягивающую обмотку тягового реле стартера, которое будет «втягивать» сердечник, издавая знакомый нам щелчок. Если он слышен – с устройством все в порядке, проблема в отсутствии контакта на пластине, или питания на «входе» (предыдущий случай). Когда оно перестает срабатывать — стартер не издает никаких звуков, бендикс — не выезжает.

Если машина не заводиться, нужно понять — это стартер не крутит, или просто до него не доходит напряжение. Для этого питание включается напрямую — от аккумулятора, минуя ключ зажигания. Провод с минусовой клеммы подключают на нижний силовой болт реле, а плюс — на короткое время подключают к его пусковой клемме. Происходит щелчок — значит, соленоид работает, а ток — не проходит на щеточный узел.

На большом пробеге потеря может произойти из-за разрушения контактной пластины. Отдельный вид поломки – если щелчки происходят в «пулеметном» режиме – бендикс «выскакивает», но не сцепляется с маховиком и «падает» назад — удерживающая обмотка реле не работает. Выявить дефект поможет только разборка.

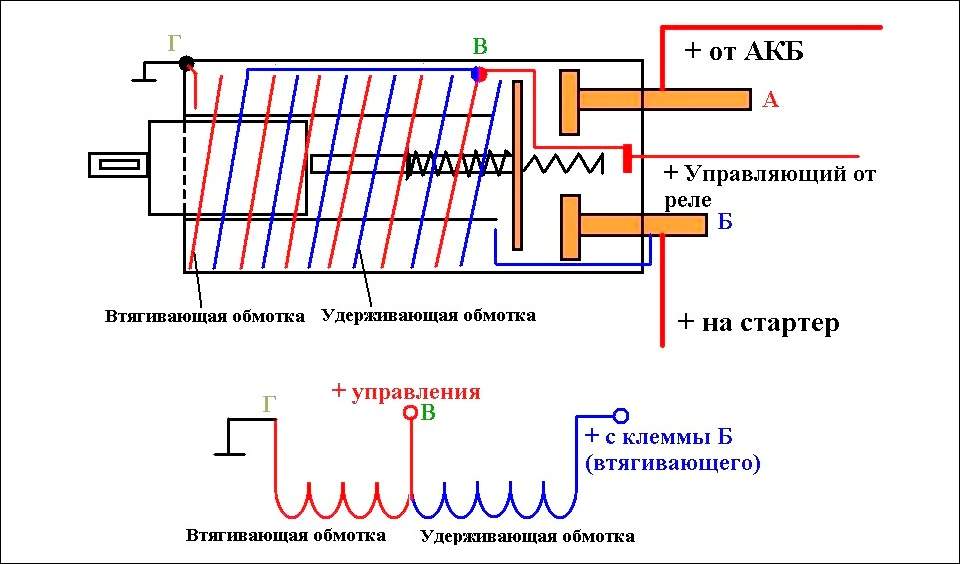

Схема втягивающего реле

Следующие проверки можно делать только на снятом со стартера устройстве. Первое – в режиме «прозвонки» проверить, цела ли втягивающая обмотка: идет ли сигнал, если один щуп находится на клемме питания от ключа зажигания, а второй – на нижнем силовом контакте (с которого идет провод на электродвигатель). Дальше – в том же режиме оцените работу удерживающей обмотки: один щуп (от ключа зажигания) надо оставить на месте, вторым — прикоснуться к корпусу устройства. Сигнал есть — значит, обмотка цела.

Как сделать ручной стартер на мотоблок

Как и в случае изготовления электростартера из подручных средств, сделать ручной стартер для мотоблока (Нева, Ока, Каскад, Патриот и другие) будет несложной задачей для мастера, обладающего соответствующими знаниями.

Чтобы собрать самодельный кикстартер, к описанным выше материалам и порядку действий следует добавить установку рукоятки для передачи усилия вручную, которое будет заменять работу электромоторчика. Подножку ручного стартера можно сделать из тонкой металлической трубы, которую нужно будет выгнуть по форме лапки и установить в полое отверстие катушки. Собрав устройство, следует обязательно его приварить.

Какой стартер установлен на вашем мотоблоке?

Подведем итог

Собрав воедино знания об устройстве стартера автомобиля и принципе его работы, можно понять принцип его работы.

  1. Втягивающее, втягивает якорь, прижимая пластину к пятакам и выбрасывает бендикс.
  2. Замыкая силовые болты, подается ток на обмотку электромотора, который вращает свой вал с бендиксом.
  3. Он, в свою очередь, раскручивает маховик коленчатого вала ДВС до оборотов, достаточных для его запуска.
  4. Заведенный мотор вращает маховик с большими угловыми скоростями, это разблокирует обгонную муфту бендикса и он свободно вращается в противоположную сторону.
  5. Водитель, отпустив ключ, обесточивает обмотки, и вся схема стартера автомобиля возвращается в исходное состояние.
