Надежный японский скутер Ямаха Аксис 50

ТОП-7 лучших максискутеров

При выборе моделей для нашего рейтинга мы постарались отобрать наиболее доступные модели, зарекомендовавшие себя с хорошей стороны, по оптимальной цене и отзывам пользователей. В их число вошли максискутеры следующих марок:

• Yamaha T Max 530 SX;
• BMW C650 GT;
• Honda 750 integra;
• Aprilia SRV 850;
• Suzuki SkyWave 650 Burgman;
• Gilera GP800;
• SYM MAXSYM 600i ABS.

Yamaha T Max 530SX

Благодаря относительно небольшому весу, скутер может развивать скорость от 160 до 180 км/ч. Мощные тормоза позволяют сделать почти мгновенную остановку даже на максимальной скорости, а радиус разворота составляет не более 2,8 м. Бензобак вмещает до 15 литров топлива, а расход не превышает 5-5,5 л на расстояние в 100 км. Запуск происходит автоматически, через кнопку электрозапуска.

Число цилиндров	2
Количество клапанов	4
Размеры, мм (ДхШхВ)	2200х775х1475
Вес, кг	217

Стоимость от 518150 до 764153 рублей.

Плюсы

• сочетание динамики, комфорта и управляемости;
• качество сборки;
• очень чувствительные тормоза;
• запас хода более 250 км без дозаправок на скорости 110-120 км/ч;
• ветрозащита на любой скорости;
• удобные зеркала;
• уверенная разгонная динамика;
• прочный пластик, выдерживающий падения.

Минусы

• дорожные неровности ощущаются из-за малого размера колес;
• высокая стоимость;
• в России не продается;
• подвеска низкая не для наших дорог;
• высокая стоимость ремонта и обслуживания;
• на первых поколениях ямаха т max 500 требует внимания бензонасос, который перегревается и выходит из строя, если ездить с практически пустым бензобаком;
• при езде по пробкам расход бензина ощутимо возрастает;
• требовательность к качеству топлива.

максискутер Yamaha T Max 530SX

BMW C650 GT

Модель подходит для езды в городе и за ее пределами. Двигатель с мощностью в 44 кВт (60 л.с.) дает преимущество на приличных расстояниях. Продуманные технологии порадуют пользователей, в число которых входят стояночный тормоз с интегрированием управления в подножку, центральный замок и электрорегулируемое ветровое стекло.

Лучшие 2-тактные скутеры до 50 кубов

Двухтактные двигатели, в отличие от четырёхтактных, расходуют больше топлива, требуют больше масла для работы, но двуокиси углерода выбрасывают в атмосферу меньше. Работают громче 4-тактных аналогов. Что огорчает, ездят не на бензине, а на бензино-масляной смеси – перед заправкой в топливо придётся добавлять двухтактное масло. С такими моторами собираются компактные и недорогие скутеры для одного человека.

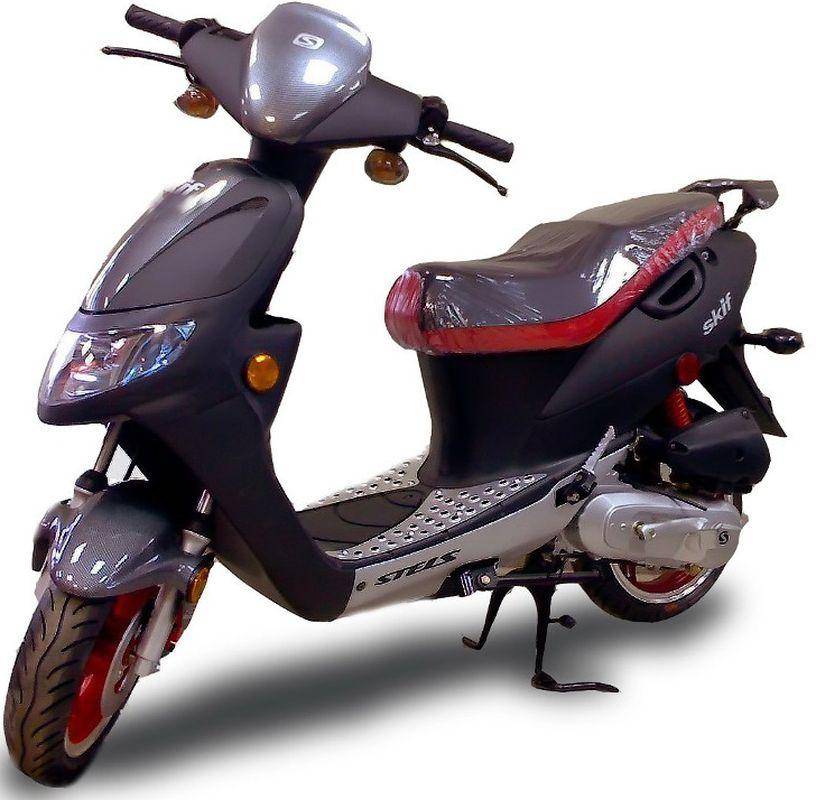

Stels Skif 50

Недорогой скутер 50 кубов с двухтактным двигателем. Демонстрирует экономичность – расходует 2 л топливной смеси на 100 км пути, разгоняясь при этом до 70 км/ч. Бака на 5 л хватит на 250 км пути. Весит всего 85 кг, поэтому демонстрирует превзойдённую манёвренность с шустрым разгоном. Лёгок в управлении на скользкой трассе, отличается предсказуемым поведением на грунтовой дороге после дождя. Благодаря упрощённой конструкции модель поддаётся тюнингу для повышения максимальной скорости передвижения.

Ямы, ухабы, склоны не предоставляют дискомфорта водителю – телескопическая передняя вилка с маятниковым задним моноамортизатором компенсируют неудобства при прохождении неровных участков дороги. Обладает электростартером, который дублируется кикстартером. В багажный отсек поместится большинство вещей, нужных на пикнике и рыбалке.

Достоинства:

• Манёвренность.
• Возможности для тюнинга.
• Разгоняется до 70 км/ч.
• Яркий свет фар.
• Мягкое сидение.

Недостатки:

Хрупкий пластиковый корпус.

Пользователи в отзывах отмечают большой расход топлива, кроме заявленных 2 л/100 км часть бензина попадает в выхлопные газы.

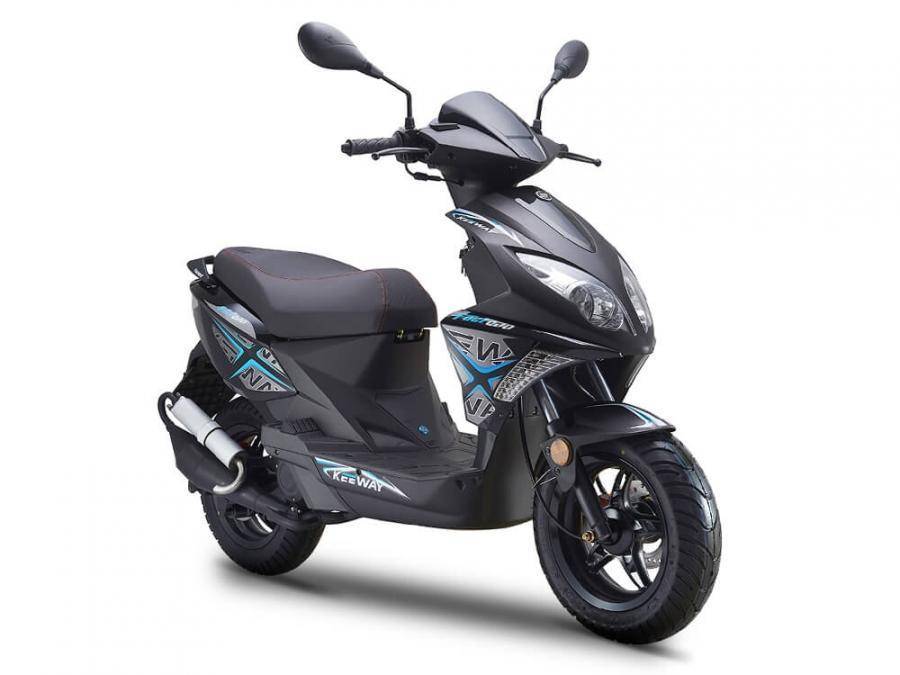

Keeway Street 50

Скутер для поездок на дачу, в лес и на работу, маневрируя между стоящими в пробках авто. Широкая резина и большое пятно контакта отменно справляются с мокрым дорожным полотном, грязевой грунтовой одноколейкой в деревне. Телескопическая вилка с масляным одинарным амортизатором с комфортом доставит пару взрослых весом до 150 кг на расстояние в десятки километров. Для одного человека весом в 60-80 кг подвеска жестковата. Скутер способен развивать скорость до 80 км/ч по асфальтированной дороге без потери управления. Надёжная тормозная система состоит из гидравлических дисковых приводов.

Достоинства:

• Максимальная скорость.
• Широкие протекторы с агрессивным дизайном.
• Кикстартер, дублирующий электрическое зажигание.
• Предсказуемое поведение на дороге.

Недостатки:

Реальный расход бензина.

Suzuki Address V50G

Вся линейка скутеров Suzuki Address представлены как динамичный транспорт с небольшими габаритами и весом. 50-кубовая версия отличается высокой маневренностью, ее используют для езды в городе. Трубчатая стальная рама с телескопической передней подвеской и поворотный рычаг сзади обеспечивает стабильное поведение на асфальтированном дорожном покрытии. С обеих сторон в тормозной системе Suzuki Address 50G установлены барабанные тормоза. Скутер хорошо держит высокие обороты, сохраняя максимальную скорость, при этом он неплохо поглощает небольшие неровности.

Стоит отметить 4-х тактный двигатель, который имеет алюминиевое покрытие цилиндра. Агрегат превосходит своих конкурентов по степени рассеивания тепла и долговечности узлов. При этом производители сохранили скутеру экологичность и низкий расход топлива, который при нормальных условиях составляет 1.3 литра/100 км. Что касается багажника: нижний имеет достаточно большой объем, чтобы складывать все необходимое. Впереди на Suzuki Address V50G устанавливается открывающийся карман, где помещаются 2 ПЭТ-бутылки объемом 500 мл.

Скутер Suzuki Address V50G оснащается 4-х тактным двигателем А404

Представленный скутер был придуман для езды в мегаполисах со скоростью не более 60 км/ч, модель имеет удлиненное сидение. Для защиты от угона Suzuki Address V50G оснащается встроенной системой аварийной сигнализации.

Характеристики Suzuki Address V50G

• Двигатель – 4 такта.
• Модель двигателя – А404
• Объем силового агрегата – 49 см3.
• Система питания – инжектор.
• Мощность двигателя, (л. с. /об. мин) – 5.2 /8500
• Крутящий момент, (H*m/ об. мин) – 4.5/ 6500
• Средний расход топлива – 1.3 литра/100 км.
• Максимальная скорость – 60 км/ч.
• Объем бензобака – 4.5 литр.
• Сухой вес – 66 кг.
• Тип передних тормозов – барабанный.
• Тип задних тормозов – барабанный.
• Передняя подвеска – телескопическая вилка.
• Задняя подвеска – маятниковая.
• Размеры скутера, (Д х Ш х В) – 1670 х 605 х 1005 мм.
• Дорожный просвет – 105 мм.
• Колесная база – 1150 мм.
• Размер шин – 80/90-10 35J

Достоинства и недостатки

Преимущества:

• Комфортная посадка.
• Высокая маневренность.
• Экологичный и экономичный двигатель.
• Компактность и небольшой «сухой вес».

Недостатки:

• Конструкция подачи масла – «голодный» передний тормоз.
• Хрупкие крепления переднего тормоза.

Стоимость

Покупка нового Suzuki Address V50G обойдется в примерно от 100-150 тысяч рублей. Если речь идет о поддержанной технике, то самая низкая цена – 10-12 тысяч, а средняя – 40-50 тысяч рублей за модель с небольшим пробегом и удовлетворительным качеством пластика, а также основных узлов. Японский скутер Address V50G б/у без пробега по России в хорошем состоянии стоит около 60-70 тысяч рублей.

Рестайлинг

На следующем этапе улучшения конструкции была изменена конфигурация рамы, которая потеряла в весе около четырех килограммов. Также перемены коснулись пластиковых деталей передка, их расположили под более острым углом, что придало скутеру стремительные гоночные контуры. Спортивные очертания Yamaha Jog стали неотъемлемой частью его имиджа. Модернизированный скутер получил индекс RR.

Технические характеристики:

• длина корпуса — 1740 мм;
• высота по линии руля — 1065 мм;
• ширина — 674 мм;
• высота по линии сиденья — 770 мм;
• клиренс, дорожный просвет — 132 мм;
• зажигание — электронное, бесконтактное;
• запуск — электростартер, кикстартер;
• трансмиссия — вариатор бесступенчатый, передача вращения посредством клиновидного ремня;
• двигатель — одноцилиндровый, двухтактный;
• охлаждение — водяное, контурное;
• мощность максимальная 7,2 л. с. в режиме 6800 оборотов в минуту;
• момент крутящий 0,72 Нм при 6500 об/мин;
• диаметр цилиндра — 40 мм;
• компрессия — 7,3;
• ход поршня — 39,2 мм;
• передняя подвеска — вилка телескопическая с рычажным амортизатором, ход раскачки в диапазоне 70 мм;
• задняя подвеска — шарнирно-маятниковая с моноамортизатором, амплитуда хода 60 мм;
• тормоз передний — дисковый вентилируемый, диаметр 192 мм;
• задний тормоз — барабанного типа, саморегулирующийся;
• размер шины переднего колеса — 110/70 12;
• заднее колесо, размер шины — 120/70 12;
• вместимость бензобака — 5,5 литров;
• вес снаряженного и полностью заправленного скутера — 84 кг;
• грузоподъемность, кг — 150.

Двигатель

2-тактный рядный лодочный мотор Ямаха 50 имеет карбюраторную систему подачи топлива и конденсаторную систему зажигания. Передовая система удаления продуктов сгорания делает максимально эффективной очистку цилиндра и позволяет равномерно распределять топливную смесь. Сборка цилиндров двигателя осуществляется с помощью технологии плазменной сварки, что сокращает вес, трение деталей и повышает их прочность. Встроенный микрокомпьютер обеспечивает бесперебойную работу мотора.

В модели применяется следующие меры защиты:

• цинковое напыление;
• звуковое и визуальное оповещение в случае превышения допустимых оборотов;
• трос аварийной остановки;
• блокировка мотора при включенной передаче.

Характеристики агрегата Ямаха 50:

• рабочий объем – 698 куб. см;
• номинальная мощность – 50 л.с.;
• количество цилиндров – 3;
• диаметр цилиндра – 67 мм;
• максимальная частота вращения – 4500-5500 об/мин.

Мотор имеет 3 передачи: «вперед», «нейтраль», «назад». В нем используется водяное охлаждение. Масса двигателя составляет 74,5 кг. Агрегат устанавливается на лодки с высотой транца 406 мм.

Обкатка модели Ямаха 50 выполняется по стандартной схеме. Здесь необходимо использовать топливную смесь с превышением нормы масла (1:50).

Сам процесс проходит следующим образом:

• стартовые 15 минут мотор функционирует в режиме холостого хода. Струя системы охлаждения в этот момент должна быть ровной;
• 1 час 45 минут обкатка на оборотах до 3500 об/мин. Менять мощность следует каждые 15 минут;
• 2 часа работы на 4500 об/мин (70% от ручки газа). Каждые 15 минут обороты следует немного поднимать;
• 3 часа эксплуатации на 75% от максимальных оборотов;
• 3 часа работы на полном ходу со сменой оборотов каждые 15 минут. При этом максимальные обороты превышать не следует. Не рекомендуется и сильно нагружать двигатель.

Обзор скутера Yamaha Jog C

Первые спортивные японские скутеры 50 кубов Jog, компания Yamaha выпустила в 1983 году. С этого времени скутеры считаются одними из самых динамичных спортивных моделей. Компания 1997 год отметила выпуском модели Jog C, практичной, с высокими скоростными параметрами и по бюджетной цене.

Внимательный обзор скутеров компании Yamaha позволяет сделать вывод, что любые модели, выпускаемые этой компании, отличаются оригинальным дизайном. С появлением новых технологий, производители сразу применяют их при изготовлении скутеров, поэтому скутеры всегда современны по техническим параметрам, и дизайну. Не исключение и Jog C, который прошел модернизацию уже на третий год после начала выпуска.

Отличительные особенности Jog C — превосходная динамика разгона и небольшой расход скутера при максимальной скорости, не выше 2,4литра на 100км. Компания Yamaha, на всю выпускаемую мототехнику устанавливает двигатели собственного производства. При правильной настройке карбюратора и своевременном техническом обслуживании, они практически никогда не выходят из строя. Таков и мощный, в 6,3л.с. мотор скутера Jog C – средняя степень сжатия и быстрый, плавный набор скорости без провалов и подхватов.

Интересен классификационный обзор скутеров Jog C — к какому классу его отнести: к среднему дорожному или легкому спортивному. По весу он легче, чем средний класс, а по грузоподъемности не уступает дорожным. Размер его колес 80/90-10, то есть сравним со средним классом. По скорости он приближается к нормам среднего класса. Быстро набрав высокую скорость, скутер надежно ее удерживает, как спортивный и опытный водитель уверенно чувствует себя при динамичных маневрах на дороге.

Достоинства: — контролируемая ручкой газа высокая динамика, — спортивные характеристики, — дизайн класса «люкс», — длинное, двухместное, комфортное сиденье, — автоматически включающаяся большая хрустальная фара, — не подвержены коррозии большинство кузовных панелей.

Недостатки: — максимум скорости показывает на гладкой дороге.

Технические характеристики:

Длина — 1660мм Ширина — 640мм Высота — 1025мм Высота по седлу — 650мм Колесная база — 1160мм Клиренс — 105мм Топливный бак — 3,5литра Сухая масса — 64кг. Двигатель, объем — 49куб.см Охлаждение принудительное воздушное

1-цилиндр (диаметр 40мм ) 2-х тактный, (ход поршня 39,2мм) Коэф. сжатия — 11.4 Мощность max 6,8л.с. на 7000 Крутящий момент 7,1 на 6500 Электростартер+кик.стартер. Вариаторная АКП-трансмиссия Подвеска передняя-телескопическая Подвеска задняя-маятниковая Тормоза-барабанные

Модернизированная модификация

Улучшенная версия получила наименование Yamaha Super Jog. Рестайлинговая модель оборудуется усиленной рамой специальной конфигурации, которая стала легче почти на четыре килограмма. Кроме того, изменения затронули пластиковые элементы фронтальной части, которые расположились под более острым углом. Они придают внешности мопеда агрессивности и спортивные черты.

Технические параметры этой версии:

• длина/ширина/высота – 1625/660/1020 мм;
• клиренс – 85 мм;
• тип зажигания – электронный бесконтактный блок;
• тип запуска – электронный/кикстартер;
• силовой агрегат – двухтактный мотор с одним цилиндром (49 куб.см);
• охлаждение ­- водяное контурного типа;
• степень компрессии – 7,3;
• трансмиссионный узел – вариатор, агрегирующий через клиновидный ремень с рабочим блоком;
• показатель мощности при 7 тысячах оборотов в минуту – 7,0 лошадиных сил;
• диаметр цилиндра/перемещение поршня – 40/39,2 миллиметра;
• масса загруженного скутера составляет 66 кг без пассажиров и водителя;
• грузоподъемность – 150 килограммов;
• объем резервуара для топлива/масла – 4/1,0 литра.

Также скутер этой модификации оснащен телескопической фронтальной вилкой и задним амортизатором шарнирно-маятникового типа. Передние тормоза – дисковые вентилируемые, сзади – саморегулирующийся барабан. Подвеска позволяет увеличить мягкость хода и погасить колебания от выбоин, а тормозная система обеспечивает быструю и безопасную остановку транспортного средства.

Версия Artistic

Эта модификация выпущена в 1989 году, предназначена для начинающих мотоциклистов. Скутер имеет упрощенное управление и не такие резвые динамические показатели, как у его сородичей

Несмотря на то, что по разгону и скоростным параметрам он не самый активный в своем классе, его неоспоримым плюсом является размеренность, что немаловажно для новичков, которые хотят освоить азы правильной езды на двухколесном моторизованном транспорте

Характеристики скутера Yamaha Jog Artistic:

• начальный период производства — 1989 год;
• длина/ширина/высота – 1615/640/1005 мм;
• масса снаряженная – 60 килограммов;
• мотор – двухтактный одноцилиндровый двигатель объемом 49 кубов;
• показатель грузоподъемности составляет 150 кг;
• размер цилиндра – 4 сантиметра в диаметре;
• тип охлаждения – принудительное атмосферное воздействие;
• сжатие – 7,3;
• обороты – 6500 вращений в минуту;
• показатель мощности – 6,8 лошадиных сил;
• перемещение поршня — 39 миллиметров;
• система газораспределения – лепестковая клапанного типа;
• скоростной порог – 60 километров в час;
• объем резервуара для топлива – 5,5 л.

Кроме того, рассматриваемая модель оснащена трехскоростным трансмиссионным узлом с клиновым вариатором и переключением скоростей на руле. На каждые 100 километров аппарат расходует порядка 1,6 литра горючего. Передние и задние тормоза представляют собой саморегулирующиеся барабаны.

ProVariator.RU

В этой статье я расскажу вам как можно повысить скорость и улучшить динамику вашего скутера Yamaha c двигателем 4VP. Дело все в том что данный скутер Yamaha BWS 100 задушен с завода, один из каналов цилиндра заужен, сделано это для удушения мотора, чтобы скутер с 2 тактным мотором проходил под евро нормы, так же в скутерах выпускающихся для рынка Японии на данной модели скутера установлен лепестковый клапан для глушителя, он работает по принципу отбора давления выхлопных газов ( а также отсосанной горючей смеси) в глушитель, этот клапан установлен в трансмиссию скутера и по средствам трубок и шлангов подсоединен к глушителю. Так же есть и другие душилки, но это статья не о них. Сам же скутер имеет агрессивный внешний вид, спидометр размечен до 140 км в час, но увы скутер даже будучи новым и обкатанным развивает примерно 80-85 км в час и это при объеме двигателя 101 сс.

Что нужно сделать перед тем как начать работу по доводке скутера, для начала нужно убедиться в том что детали не изношены, скутер находиться в исправном и рабочем состоянии, сделать техническое обслуживание скутеру, провести замер компрессии, которая должна составлять 8,5 атмосфер и выше, после чего можно приступать непосредственно к процессу доводки.

Работать будем с трансмиссией скутера

Так как в нашем случае детали оказались изношенные мы их заменили на новые оригинальные, это ремень, так же нам потребовалась дополнительная прокладка на крышку вариатора, так как после доводки вариатор стал немного выступать и задевать за храповик кикстартера, а так же мы приобрели не оригинальные грузики фирмы Yog AD-100, размерностью 17*12 против родных 15*12.

Грузики YOG AD-100

Так же была изготовлена специальная шайба вариатора толщиной 2мм, взамен родной.

Непосредственно доработка вариатора

Затем мы приступили к доработке вариатора, с помощью бор машины и фрез, были проделаны три углубления под ролики ближе к центру вариатора для того чтобы наши новые большие грузики вмещались в вариатор и не мешали его работе, а так же сделали три углубления в зоне максимального выхода грузиков, углубления были сделаны так чтобы немного продолжить ход грузика по дорожке но в тоже время ограничить дальнейший выход грузика, чтобы обезопасить грузик от чрезмерного износа и вылета грузика из вариатора.

Установка трех грузиков вместо шести вызвана тем что мотор Yamaha BWS 100 имеет короткий впуск, что обеспечивает хорошую приемистость двигателю, он быстро раскручивается и хорошо реагирует на ручку газа.

Так же в процессе сделали техническое обслуживание торк драйверу, разобрав помыв и смазав его.

Установив более толстую шайбу вместо штатной и грузики большего размера позволили нам увеличить ход вариатора, что дало нам расширить передаточное отношение вариатора относительно стандарта это дало нам более лучшую динамику, а доработка вариатора в свою очередь дало прирост в скорости, что в сумме дало достаточно большой эффект, прирост в скорости составил порядка 30км в час (110-115 км в час).

Обзор скутера Yamaha Aerox

В последнее время особой популярностью начали пользоваться скутеры. Это вызвано тем, что они более компактные, мало весят и способны проехать практически в любом месте города и дворовой территории. К тому же расход топлива у них очень маленький, а есть еще и электроверсии.

Скутер Yamaha Aerox обладает двухтактным двигателем с объемом 49 см3. Его мощность составляет всего лишь 2,7 лошадиные силы, но этого достаточно для передвижения по городским улицам. Это маленький городской скутер от японских производителей, который воплощает в себе суперспортивные концепции. Всего его детали выполнены на высоком уровне, которые радуют стремительностью. В нем можно заметить и гены скорости, что отражает в себе легкий капот, опущенный слегка вниз, а также слегка приподнятая хвостовая часть скутера.

Трубчатая рама скутера является очень крепкой и надежной, обладая при этом еще и приличными характеристиками надежности. Это все сделано для того, чтобы можно было легко справиться скутеру с установленным мотором. Кроме этого, произведенный японцами скутер является очень маневренным за счет отлично сделанных тормозных механизмом, а также крепкой и качественной подвеской, всех ее элементов.

Стоит отметить, что, не смотря на все вышеописанные достоинства скутера от японского производителя, они в движении и скорости никак негативно не влияют на комфорт при управлении. Он может быть использован, в том числе и для ежедневных прогулок, поездок, путешествий. Более практичным он становится за счет анатомического седла, а также имеющего отсека для багажа. Кроме этого для удобства и комфорта тут установлен жидкокристаллический экран на приборной панели, отличная светотехника. Это все помогает создать впечатление о его премиальности.

Для данной модели имеются и некоторые модификации, а точнее стилевые качества скутера. Он может быть стандартный, в классическом исполнении, а также нейкед, который отличается матовой покраской черного цвета, незначительной приборной панелью и слегка видоизмененными амортизаторами.

Таким образом, любая модель скутера является очень ценным вариантом для городских условий, особенно, если это касается передвижения в пробках, когда очень срочно требуется попасть в определенное место. И в этом скутер Yamaha Aerox от японского производителя смог преуспеть. Его динамические характеристики отлично сочетаются со стилем, дизайном, что позволяет при выборе останавливать именно на нем.

Китайские скутеры

Отдельный разговор про китайские скутеры. С момента начала продаж  прошло достаточно времени, чтобы разобраться в качестве этой техники. Так вот в большинстве случаев качество далеко не дотягивает до японского. Конечно встречаются хорошие модели, но цена на них уже дает повод задуматься. Если сравнивать китайскую кубатуру, то она куда более качественней китайских полтинников, возможно из-за того, что меньшие братья работают практически постоянно в режиме максимальной мощности. Но ясно одно, что в сегодняшнем выборе самого надежного скутера, китайской техники не будет, не дотягивает она еще до этого уровня.

Yamaha Jog Next Zone

Спортивная модель этой модификации отличается высокой мощностью в классе 50-кубовых мопедов. Она отлично подходит для езды по городу, выпускалась с 1995 по 1999 год. Невзирая на надежность и динамичность скутера, можно сказать, что он постепенно ушел с широкого рынка по причине острой нехватки запасных частей в продаже.

Ниже представлены основные параметры этого скутера:

• длина/ширина/высота (по рулю) – 1,6/0,64/1,0 метра;
• расстояние между осями составляет 1,13 м;
• просвет дорожный – 10 сантиметров;
• показатель грузоподъемности – 150 килограммов;
• масса мопеда – 62 кг;
• мощность – 7,0 л. с. при 7000 оборотах в минуту;
• степень сжатия – 7,3;
• движок — 3KJ, одноцилиндровый, двухтактный;
• топливный бак вмещает пять с половиной литров бензина;
• масляный бачок (объем) – 1,2 л;

Кроме того, мопед Yamaha Jog этой серии оснащен передним вентилируемым, задним барабанным тормозом и спортивной укороченной подвеской. Несомненным плюсом является то, что модель заводится даже при очень низких температурах (-18 градусов).

Вариатор Yamaha Axis 3kj

Обслуживание вариатора на скутере Yamaha Axis с двигателем 3kj Обслуживание — комплекс работ, направленный на поддержание в технически исправном состоянии. Целью обслуживания является предупреждение появления неисправностей и диагностика . Обслуживание вариатора нужно для диагностики и смазки деталей вариатора . В реферате я расскажу последовательность робот при проведении обслуживания .

I. Необходимый инструмент:

Шуруповёрт , удлинитель , крестовая бита ,бита с шестигранником на 5 , головки на 10; 17; 24; трещотка , вороток, съёмник для вариатора, киянка, пассатижи, шило, штангельциркуль , бензин , кисточка , ёмкость для мытья .

II. Разбор вариатора:

1) Снять пластик.

2) Снять механизм кикстартера выкрутив болт головкой на 10.

3) Снять защитный пластик вариатора шестигранником на 5

4 Выкрутить болты крепления вариатора и фильтр бокса шестигранником на 5.

5 Постукивая киянкой снять крышку вариатора 5,1

,

6 Установить съёмник и головкой на 17 открутить гайку вариатора.

6 6,1

6,2

7 Снимаем гайку вариатора 7 , шайбу 7,1 , храповик 7,2, звездочку 7,3 ,ответную щеку вариатора 7,4, втулку вариатора, и вариатор в сборе 7,5. 7 7,1 7,2

7,3 7,4 7,5 7,6 . 8. Разбираем механизм стартера , снимаем обгонную муфту стартера 8 , пластину промежуточной шестерёнки 8,1 ,снимаем промежуточную и ведомую шестеренки 8,2 , снимаем шайбу и подшипник ведомой шестерёнки 8,3 .

8.1 8,2 8,3

9 Разбираем сцепление, снимаем резиновое кольцо . 9,1 Устанавливаем съемник. 9,2 Головкой на 24 откручиваем гайку . 9,3 Снимаем колокол сцепления . 9,4 Снимаем сцепление 9 9,1 9,2 9,3 9,4

10 вариатор разобран

III. Обслуживание и диагностика

11 Обслуживание крышки вариатора 11 Нагреваем крышку возле опорного подшипника редуктора вынимаем подшипник, 11,1 Разбираем механизм кикстартера . Промываем и смазываем подшипник и механизм кикстартера . Нагреваем крышку вариатора и устанавливаем подшипник . 11,2 Собираем механизм кикстартера. Одеваем втулку с пружиной на полумесяц, натягиваем пружину, фиксируем стопором и устанавливаем храповик .

11 11,1 11,2

12 Промываем вариатор и механизм стартера

13 Осматриваем вариатор на слайдерах, направляющих для слайдеров ,дорожках для роликов , роликах ,вариаторе , ответной щеке вариатора.

13

14 Смазываем и собираем обгонную муфту стартера.

IV Сборка: 15 Собираем сцепление. 15,1 Устанавливаем сцепление . 15,2 устанавливаем колокол сцепления. 15,3 закручиваем гайку. 15,4 Одеваем резиновое кольцо.

15,1 15,2 15,3

15,4

16 Сборка стартера:

16,1 Шайбу и подшыпник , 16,2 Ведомую шестерну стартера . 16,3 Промежуточною шестерню и скобу 16,4 Втулку обгонной муфты , обгонную муфту стартера .

16,1 16,2 16,3

16,4

17 Сборка вариатора: 17,1 Устнавливаем вариатор в сборе. 17,2 Ремень вариатора .17,3 Ответную щеку вариатора с звездочкой 17,4 Храповик . 17,5 Шайбу храповика выпуклой стороной наружу 17,6 Гайку вариатора .

17,1 17,2

17,3 17,4

17,5 17,6

18 Ставим прокладку крышки вариатора ,крышку вариатора и прикручиваем крышку вариаттора , к крышке вариатрора прикручиваем фильтр бокс и накладку , ставим лапку кикстартера собираем пластик .

V Убираем робочее место

Вывод

Скутер японского производства «Ямаха Джог» не зря получил популярность по всему миру. Определяющим фактором стал надежный силовой агрегат, который не модернизировался кардинально на протяжении всего серийного выпуска. При этом он остается одним из лучших моторов в классе 50 кубических сантиметров.

Рассматриваемый мопед подходит как молодежи, так и людям постарше. Имеются модификации для новичков, которые не так резко реагируют на поворот рукоятки газа. Можно сказать, что японские разработчики выпустили одну из самых удачных линеек в категории легких скутеров, параметры которых по многим показателям превосходят более объемные мотоциклы.
