Инструменты для обслуживания мотоциклов и мопедов Ява и ЧЗ

История предприятия [ править | править код ]

Предприятие по производству стрелкового оружия в городе Страконице было построено в 1919 году и первоначально называлось Jihočeská zbrojovka (Южно-Чешский оружейный завод). В 1922 году путём слияния с другими аналогичными предприятиями возникло акционерное общество Česká zbrojovka v Praze továrny ve Strakonicích (Чешский оружейный завод в Праге предприятия в Страконице). Торговой маркой компании стала аббревиатура CZ (ЧеЗет).

В середине 1920-х годов компания начала осваивать и гражданскую продукцию, в частности велосипеды. В 1929 году был выпущен первый мотовелосипед с двигателем объёмом 76 см³, за характерную форму цилиндра прозванный Kaktus .

Хороший спрос на мотовелосипеды побудил руководство компании к дальнейшему развитию этого непрофильного направления. В 1934 году предприятием в г. Страконице на рынок был выпущен первый мотоцикл CZ с одноцилиндровым двухтактным двигателем объёмом 172 см³. В 1936 году было освоено производство более мощных мотоциклов объёмом двигателя 250 см³, а в 1938 году объёмом двигателя 350 см³ .

В 1946 году завод был национализирован. Производство оружия на нём было прекращено.

После Второй мировой войны завод освоил производство новых моделей мотоциклов с трубчатой рамой и телескопической вилкой. Однако, головным предприятием по производству мотоциклов в ЧССР стала Ява. В связи с этим, мотоциклы CZ были унифицированы с моделями Явы и с 1954 по 1959 годы выпускались под маркой Jawa-ČZ. В 1960 году марка CZ была восстановлена.

Помимо мотоциклов Чешска зброёвка Страконице с 1957 по 1964 годы выпускала мотороллеры Čezeta (Чезета) с одноцилиндровым двухтактным двигателем объёмом 175 см³. Мотороллеры оказались настолько удачными, что их производство по лицензии было организовано в других странах мира, в том числе в Новой Зеландии под маркой N-Zeta.

Мотоциклы CZ и мотороллеры Čezeta экспортировались в СССР, где пользовались достаточно высоким спросом .

Мировую известность мотоциклам CZ принесли успехи в спорте, в особенности в мотокроссе. В 1962 году предприятие выпустило кроссовый мотоцикл с одноцилиндровым двухтактным двигателем объёмом 250 см³. На этом мотоцикле бельгийский гонщик Жоэль Робер завоевывал титулы чемпиона мира в 1964, 1968 и 1969 годах. В 1964 году на нём же завоевал третье место в чемпионате мира Виктор Арбеков. А в 1965 году он первым из советских гонщиков завоевал титул чемпиона мира по мотокроссу . В классе 500 см³ на мотоцикле CZ чемпионом мира по мотокроссу в 1967 и 1968 годах становился гонщик из ГДР Пауль Фридрихс . С 1947 по 1982 год команда Чехословакии на мотоциклах CZ неоднократно побеждала и в шестидневных соревнованиях Эндуро.

В 1992 году предприятие было преобразовано в акционерное общество. Распад СЭВ и Чехословакии вызвал серьезные трудности со сбытом мотоциклов CZ. В начале 1990-х предприятие выкупила итальянская компания Cagiva. Она наладила на предприятии производство собственных моделей мотоциклов Roadster 125 и W8. Однако, в 1998 году Каджива оказалась в финансовом кризисе и была вынуждена прекратить производство мотоциклов в Чехии .

В этом обзоре речь пойдет о мотоцикле, который был очень популярным во времена Советского союза, а также за его пределами. Мотоцикл CZ 350 (Чезет 350) является культовым байком, который характеризуется как надежный транспорт. Мир признал чехословацкого производителя как надежного поставщика мотоциклов, после известных побед в таких дисциплинах как «Эндуро» и «Мотокросс». Но, Чезет 350 по праву считался туристическим мотоциклом. Именно этот агрегат давал возможность туристам того времени открывать новые горизонты.

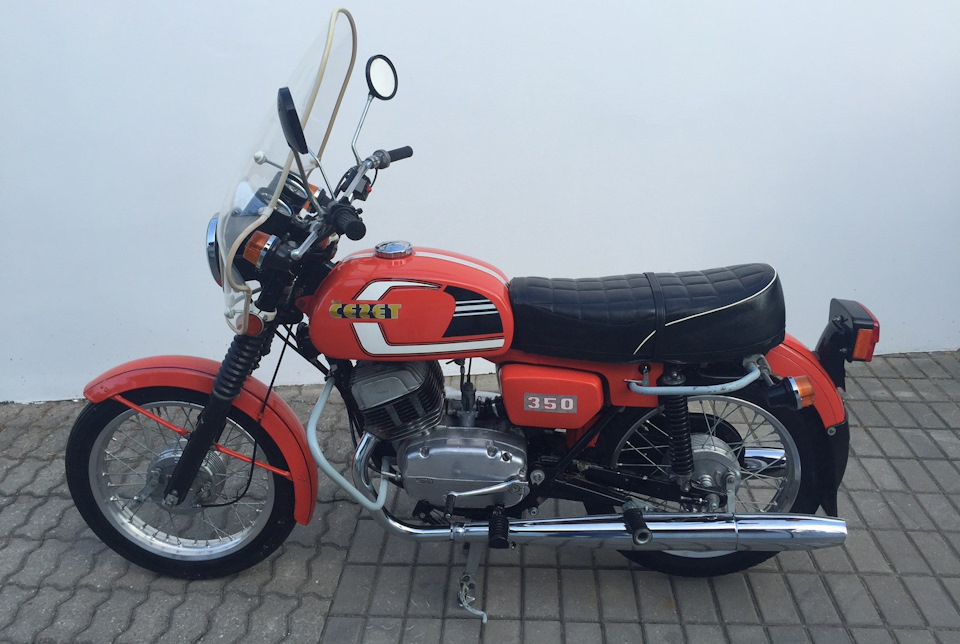

Выпуск CZ 350 типа 472.5 был начат в 1981 году. Модель сразу же стала актуальной среди советской молодежи и не только. Данная модель имела заметные отличия от своих предшественников, о которых будет сказано далее в статье. Отличительными достоинствами мотоцикла является динамичный производительный элемент, чувствительная система управления. Чтобы оценить дизайн байка, необходимо просмотреть фото мотоцикла Чезет. Рассмотрим основные технические аспекты мотоцикла.

Мотоциклы “Ява” и Советский Союз. Начало падения

Знакомство с советской публикой

К середине 50-ых годов “Ява” экспортировалась в 112 стран мира. Именно тогда ее заказало правительство СССР для своего рынка. Как показала потом история, эта сделка стала причиной последующего падения марки и концерна с вершины Олимпа на дно каких-то Тартараров.

Мнение эксперта

Александр Николаевич Румянцев

Изобретатель, владелец многих патентов, кандидат технических наук, профессор Санкт-Петербургского технического университета.

Но тогда перспективы казались самыми радужными. Советский мотолюбитель получал в свое распоряжение невероятно качественный по мерках отечественного производства мотоцикл, который слушался с “полуслова”, и обладал, казалось, иммунитетом к хреновым советским дорогам. Именно “Ява Перак” стал катализатором появления в СССР такой публики, как мототуристы.

Ну а сам концерн довольно потирал руки, так как получил доступ к многомиллионному рынку, совсем не избалованному качественным товаром. Это и вылилось в то, что практически за два десятилетия выпуска “Явы” на советских пространствах мотоцикл не претерпел практически никаких существенных изменений. Так называемая “тихая эволюция”.

Как отсутствие конкуренции сгубило концерн

В 60-ых годах моторынки всего мира стремительно завоевывала японская продукция. Мотоциклы стали гораздо динамичней, скоростней, компактней и более стильными.


Jawa 250

А “Ява” же все более и более ориентировалась на советский рынок, так как особых оппонентов там не было. В конце концов, это привело к застою и отсутствию новых идей. Как следствие, некогда гремевший на весь мир завод стал этому самому миру не нужен. Ситуация так и не поменялась вплоть до распада СССР.

Улучшение внешности и безопасности

В первую очередь задумайтесь о безопасности. Штатные обода, а тем более барабанные тормоза не способны справиться с возросшей мощностью. Установку хорошего дискового тормоза рекомендуется производить вместе с заменой спицованных ободов на литые диски. Это не только придаст современный внешний вид вашему байку, но и ощутимо улучшит устойчивость на трассе. Соответственно улучшенные обода от другого мотоцикла расчитаны на большее тормозное усилие и имеют нормальное крепление под тормозной диск. Хорошая дорожная резина так же обязательный атрибут.

Замена фары и остальной устаревшей светотехники каждому придется по вкусу. А приборную панель легко преобразить установив светодиодную ленточную подсветку.

Стандартный руль легко заменить на клипоны, либо руль прямой формы, который позволит несколько улучшить аэродинамику водителя за счет наклонной посадке. Установка ветровиков уже не в моде, как в советские времена, они создают слишком большое сопротивление воздуха перед собой. Гораздо предпочтительнее спортивный обвес, который в зависимости от финансовых вложений можно подобрать с любого другого мотоцикла, но при большом желании сделать самому из стеклоткани и эпоксидной смолы. Тюнинг мотоцикла Ява на фото:

И на последок хотим сказать, что форсированный двигатель требует хорошего 2 тактного масла и своевременного обслуживания. Ява тюнинг это увлекательное занятие, которое требует воображения и прямые руки. При соблюдении технологии тюнинга, результат не оставит вас равнодушным

Что ставили на мотоциклы с завода?

Отличительной особенностью всех чехословацких карбюраторов является цилиндрическая форма дроссельной заслонки. Она приводится в движение тросовым механическим приводом, что и определяет их принадлежность к шиберным карбюраторам.

На корпусе имеются числовой и буквенный индексы, которые расшифровываются следующим образом:

  • первые две цифры (29) – карбюратор с дроссельной заслонкой (с переменным разрежением);
  • 26 (24,28) – диаметр диффузора;
  • SD – карбюратором с пусковым устройством и главным топливным жиклером, расположенным под распылителем;
  • SBD – карбюратор без пускового обогатителя. Главный топливный жиклер расположен под распылителем.

Jawa 638

Последним и наиболее совершенным чехословацким карбюратором был Иков 2928 CE, который устанавливался на поздние Явы модели 638. Он отличается более сложной конструкцией и большим наличием вспомогательных систем по сравнению с предыдущими моделями карбюраторов. Диаметр диффузора в нем был увеличен до 28 мм. Все эти нововведения были связаны с возросшей мощностью двигателя мотоцикла Ява 638, его приемистостью и требованиям к экономичности.

Схема карбюратора 2928 СЕ

Устройство Иков 2928 CE

Как видно из рисунка у карбюратора есть жиклер добавочной системы. Т.е. здесь кроме систем холостого хода и главной топливной еще и присутствует система переходных режимов. Она задействуется при небольшом подъеме дросселя и при этом, не зависит от положения винта качества (11).

Обогатитель предназначен для холодного пуска и прогрева двигателя. Система состоит из рычага (24), при поднятии которого в пространство за дросселем через клапан (26) начинает поступать обогащенная смесь из отдельного колодца в поплавковой камере. Некоторое количество воздуха для приготовления смеси попадает из внутреннего вентиляционного отверстия камеры.

Еще одним полезным нововведением карбюратора является наличие эконостата в верхней полости диффузора за дросселем. Такое расположение обусловлено его функцией – обогащение смеси при максимально поднятом золотнике, когда потоки проходящего воздуха в диффузоре «высасывают» дополнительное топливо из поплавковой камеры через латунную трубку с внутренним жиклером.

Благодаря эконостату обеспечивается высокая мощность и хорошая динамика мотоцикла на высоких оборотах. К тому же снижается риск прихвата поршня в цилиндре вследствие его перегрева и из-за обедненной смеси.

Настройка

Так как основные системы карбюратора Иков 2928CE разграничены и мало влияют друг на друга, то его регулировка производится следующим образом:

Настройка устойчивого холостого хода. Для этого необходимо закрутить и открутить винт качества на 1 оборот. После чего запустить двигатель и прогреть. Суть регулировки заключается в установке минимального положения дросселя, при котором будет происходить перепад давлений в каналах, необходимый для эффективной работы системы холостого хода. После прогрева винтом упора дросселя (10) устанавливаем минимально устойчивые обороты двигателя (по тахометру 600-1000 об/мин). Винт качества отворачиваем попеременно, на каждые 1/4 оборота делаем паузы, наблюдая за работой двигателя. Как только обороты немного вырастут, другим винтом (количества) их можно снова убавить

Важно! Регулировка холостого хода выполняется на прогретом двигателе с выключенным обогатителем. Уровень топлива в поплавковой камере должен составлять 9 мм (высота от края плоскости карбюратора до середины поплавков в перевернутом состоянии)

Игла, по умолчанию закреплена в среднем положении канавки. Регулировочный штуцер троса газа должен иметь свободный ход 2-3 мм.

Осуществляем настройку переходного и маршевого режимов работы карбюратора. Пробуем прокатиться на мотоцикле в режиме среднего и полного газа. Если при езде чувствуются сильные перебои в работе двигателя – пропуски в зажигании, значит смесь слишком богатая. В этом случае иглу надо опустить. Если же при резком открытии газа, наоборот наблюдается провал (мотоцикл глохнет), то иглу надо поднять на 1 деление. После перестановки иглы, необходимо заново проводить регулировку холостого хода, иначе мотоцикл будет плохо запускаться. Необходимость в изменении положения иглы дросселя может быть вызвана несколькими причинами. Вот лишь некоторые из них: резкое изменения температуры воздуха, отложение нагара в камере сгорания и колене глушителя, износ ЦПГ.

Доработка и ремонт

Существенным недостатком карбюратора Иков 2829CE является плохой запуск мотоцикла в холодную погоду из-за несовершенной конструкции обогатителя. Трудный пуск отмечают не только владельцы 638 моделей, но и хозяева некоторых ковровских мотоциклов, на которые с завода устанавливались такие карбюраторы. Все дело в том, что забор топлива для обогащения смеси происходит из отдельного канала в поплавковой камере, с которой он связан жиклером.

Также для забора воздуха к обогатителю используется вентиляционный канал, расположенный сбоку карбюратора. Сечение этого канала настолько велико, что разрежения в обогатителе недостаточно для всасывания топлива через жиклер. В результате в канал за дросселем попадает не обогащенная смесь, а пары бензина вперемешку с холодным воздухом, что конечно не способствует успешному пуску двигателя.

В этом случае разрежения станет достаточно для всасывания нужного количества топлива из камеры. Насчет вентиляции камеры можно не беспокоиться, т.к. с другой стороны карбюратора расположен такой же канал.

Еще одним альтернативным решением данной проблемы является установка утопителя поплавка, как на старых карбюраторах (подробнее на фото).

Технико-эксплуатационные характеристики jawa 350 638

Jawa 350 638 имеет следующие технические характеристики:

  1. Габаритные размеры — 2110х750х1070 мм.
  2. Высота по сиденью — 810 мм.
  3. Высота дорожного просвета — 130 мм.
  4. Колесная база — 1335 мм.
  5. Масса без топлива — 156 кг.
  6. Тип двигателя — 2-х цилиндровый 2-х тактный.
  7. Объем двигателя — 350 куб. мм.
  8. Мощность — 26 л.с.
  9. Объем бака — 17 л.
  10. Максимальная скорость — 130 км/ч.

Расход топлива мотоцикла ява 350 638 составляет около 6-7 литров на сотню, что для этого класса мотоцикла того времени довольно хороший показатель, ведь похожие результаты давали только японские мотоциклы, которые гораздо более дорогие.

Плавность хода достигалась 4-х ступенчатой коробкой передач состоящей из трех основных валов. В качестве рулевого управления выступала обычная телескопическая вилка ява 638. Электросхема мотоцикла базируется на 12В схеме. Генератор ява 638 мощностью 210 Вт, при 14В и 15А на 5000 оборотов в минуту.

Карбюратор ява 638 представляет собой поплавковый с центральной камерой карбюратор оснащенный устройством для легкого пуска двигателя

При эксплуатации мотоцикла необходимо должное внимание уделять коленвалу ява 638, т.к. из-за недостаточной смазки это достаточно уязвимый узел мотоцикла

Советы по ремонту

500 тысяч мотоциклов этих марок бегают по дорогам нашей страны. Они завоевали популярность у советских мотолюбителей мощностью, приемистостью и надежностью двигателей. Обкатка, обслуживание и своевременный ремонт позволяют безаварийно эксплуатировать «Явы» и «Чезеты» на протяжении десятков тысяч километров.

Что касается обкатки и обслуживания мотоцикла, то об этом сказано в инструкции. О ремонте же литературы почти нет, а ремонтных мастерских, где можно было бы получить квалифицированную помощь или консультацию, пока недостаточно.

Редакция получает много писем, авторы которых спрашивают совета по ремонту чехословацких мотоциклов. Для ответа мы предоставляем слово инженеру Б. В. Синельникову.

В статье рассматриваются основные положения, связанные с ремонтом главной части мотоцикла — его двигателя.

Установка двух

Среди идей отечественных тюнеров — энтузиастов иногда проскакивает довольно интересные попытки установки двух карбюраторов на Яву. Суть идеи понятна. Два карбюратора должны дать существенную прибавку мощности. Вот только установкой одних только карбюраторов дело не ограничится.

Геометрия впуска у Явы рассчитана на установку одного коллектора. Два карбюратора туда просто не влезут. К тому же понадобится установка лепестковых клапанов, иначе обратный выброс смеси снизит мощность. А для этого понадобится делать дополнительные окна в поршнях со стороны впуска.

В общем, данный вариант тюнинга для двигателя Явы конструктивно не подходит, в отличие от того же Ижа. Впрочем, некоторым людям удалось сделать из Явы некоторое подобие Ямахи РД 350.

Фантастическая популярность

Отечественная промышленность в 70-е годы также не стояла на месте и предлагала потребителям ряд моделей мотоциклов (см. также статью о схеме проводки мотоцикла Урал ).

Однако:

  1. по соотношению скоростных качеств и комфорта;
  2. а также в сочетании с надежностью и простотой в обслуживании своими руками;

мотоциклам из Чехословакии не было равных. Об этом красноречиво свидетельствует статистика: в 1976 году в стране было зафиксировано более 1000 000 владельцев мотоцикла семейства JAWA.

Фирменное фото сети «Спорттовары», продававшей мотоциклы JAWA в СССР

Столь огромная популярность объяснялась довольно просто – отсутствие у граждан технической возможности путешествовать:

  1. Даже имея средства на покупку, легковой автомобиль нужно было ждать в очереди страждущих по нескольку лет;
  2. Отечественные мотоциклы отличались низкой надежностью и не годились для комфортных многокилометровых поездок (см. также о деталях схемы проводки ИЖ Планета 5).

Тепловой режим двигателя

Нередко владельцы «Явы-350» сетуют на то, что двигатели перегреваются и даже «заклинивают». Это может произойти только от неправильной регулировки и неумелого вождения мотоцикла. Даже когда мы длительное время ехали на груженых мотоциклах с предельной скоростью перегрева не наблюдалось.

Как добиться, чтобы тепловой режим двигателя был оптимальным? Прежде всего бензин должен соответствовать степени сжатия. Немалое значение имеет также выбор свечей зажигания. При обкатке и при эксплуатации мотоцикла в городских условиях следует применять свечи с калильным числом 175 (свечи PAL-195 часто выходят из строя). Езда на «Явах» с высокой скоростью требует, особенно в жаркое время года, применения высококалильных свечей (225—240).

Большое влияние на тепловой режим двигателя оказывает момент зажигания, поэтому проверять его необходимо через каждые 3—4 тысячи километров пробега, а если установлены новые молоточки прерывателя, то и после первых 200—300 км.

Опережение зажигания устанавливают с помощью контрольной лампочки, подсоединяя ее параллельно контактам прерывателя. Положение поршня определяют индикатором, ввернутым в резьбовое отверстие для свечи. Установку опережения зажигания надо начинать с правого цилиндра (верхнего прерывателя)

Для равномерной работы двигателя, устойчивых малых оборотов и получения максимальной мощности важно, чтобы опережение в правом и левом цилиндрах было одинаковым

На тепловой режим двигателя влияет также состав горючей смеси. Во многом он зависит от регулировки карбюратора. В руководстве по обслуживанию мотоцикла сказано, что карбюратор в ней не нуждается. Действительно, на заводе карбюратор отрегулирован в расчете на движение со средними скоростями (50—60 км/час). Однако в дальних поездках мотоцикл, как правило, движется с более высокой скоростью, и в этом случае требуется несколько обогащать смесь. На мотоциклах «Ява-350», имеющих карбюраторы 2924М, рекомендуется заменить главный жиклер другим, имеющим пропускную способность 115—125. . Практика эксплуатации мотоциклов «Ява» показывает, что мощность двигателя резко снижается из-за большого отложения нагара в глушителях. Поэтому необходимо чаще, чем указано в руководстве, чистить и прожигать элемент глушителя. Не тратьте сил и времени, пытаясь извлечь его из глушителя при помощи проволочного крючка. После снятия винта и короткой заглушки введите в трубку элемента Т-образную часть монтажной лопатки и затем, заклинив ее, вытягивайте элемент, одновременно повертывая его из стороны в сторону.

И еще один совет, следуя которому вы избежите перегрева двигателя при движении на большой скорости. Не держите ручку газа на постоянном уровне, плавно уменьшайте и увеличивайте подачу газа, иными словами, учитесь «чувствовать» двигатель.

Довоенное начало

Старт своей истории мотоциклы “Ява” берут уже в совсем далеких 1920-ых годах. Тогда в Чехословацком городке со специфическим названием Тинец-над-Сазавоу владелец одноименного концерна Франтишек Яничек заключил сделку с немецкой фирмой Wanderer. Начала она с массового выпуска мотоциклов, но теперь переходила на производство легковых автомобилей. Требовалось больше места в цехах, поэтому под нож, так сказать, пошли техника, которая до этого занималась мотоциклами. Также надо было и сбыть целый склад деталей и запчастей, уже ставших ненужными.

Один из первых образцов мотоцикла

Яничек и его желание расширить свой бизнес пришлись как нельзя кстати. Был заключен договор, Франтишек довольно потирал свои руки. В Европе тех годов двухколесный моторный товарищ был в ходу и пользовался спросом. Но с выпуском первой модели “Явы” на поверхность вылезли все недостатки сделки. Производство мотоцикла обходилось дорого, поэтому и на рынке ценник был соответствующим. Но не обладая какими-то явными преимуществами над конкурентами, в продажах он провалился. За три года было сбыто только немногим более тысячи экземпляров.

Мнение эксперта

Исаак Якович Зельдер

Советский астрофизик, физохимик, доктор физико-математических наук, Академик АН СССР, конструктор, инженер. Герой Социалистического труда СССР.

Нужно было срочно предпринимать действия по спасению только что вышедшей, но уже утопающей марки мотоцикла. Само название, кстати, было придумано очень просто и немудрено — взяли первую букву фамилии владельца концерна “Я” и первые две буквы немецкой фирмы, которая продала свои технологии — “Ва”. Их сложили вместе и вышло знакомое многим “Ява”.

Чтобы продержаться на плаву и выйти в прибыль, было решено немного снизить обороты, и выпускать модели попроще. Как следствие — мотовелосипед “Ява-робот”. Именно он позволил завоевать популярность на европейском рынке. Простой в конструкции, относительно недорогой, а из-за своей классификации на него не нужно было получать права и покупать номерной знак. За первый год было распродано больше экземпляров чем у первой “Явы” за все время его выпуска. Всего до войны было куплено около 15-ти тысяч копий.

Тюнинг различных элементов

Модернизация этих чехословацких мотоциклов, как правило, не заканчивается на внешнем тюнинге или увеличении мощности двигателя. Очень часто владельцы данных мотоциклов устанавливают дополнительное электронное оборудование и заменяют некоторые штатные детали. Первым делом меняется штатная система зажигания, особенно если речь идет о мотоцикле с «расточенным» двигателем. Оптика и различное световое оборудование также подвергаются изменениям – устанавливаются новые фары, противотуманоки, иная подсветка передней панели и т.д.

Тормозная система также нуждается в определенных доработках, обычно это замена барабанов на дисковые тормоза. Иногда рекомендуется утяжелять переднюю часть мотоцикла. Сделать это возможно несколькими способами, как своими руками, так и при помощи специалистов. Стоит отметить, что если у вас нет необходимых знаний и опыта, лучше прибегнуть к услугам тюнеров, так как нередко хозяева мотоциклов допускают серьезные конструктивные ошибки при самостоятельной модернизации двигателя и других элементов мотоцикла, что впоследствии приводит к аварийным ситуациям на дороге.

Неординарный тюнинг JAWA в действии!

Здесь у меня тоже просто нет слов. С одной стороны, большая часть мотоцикла сохранена в оригинале – нижняя. Трубы блестят, с них не льется масло, установлена неплохая резина, мотор чистый. Скорее всего, технически с этим мотоциклом все неплохо, но зачем так его «украшать»?

Помню еще в детстве я приходил в недоумение, когда видел проезжающие мимо мотоциклы, у которых сидение обтянуто какой-то шкурой, ковром, шубой или чем-то наподобие этого. Неужели это удобно? Чем плоха штатная обшивка? Даже если она была в дефиците, неужели нельзя использовать другой, более подходящий материал?

Ну а про обтекатель я вообще молчу. Решение со световыми приборами странное, как по мне. Как минимум, очень неординарное. И все же непонятно, зачем его было заматывать тряпкой. Вероятно, чтобы гармонировало с сиденьем.
