Скутер с двигателем от мотоцикла

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

Крайняя левая клемма сверху должна подключаться к датчику генератора. К находящейся под ней клемме подключают массу

Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической. Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания. Та, что находится под ней, также соединяется с минусовым проводом (массой)

К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Та, что находится под ней, также соединяется с минусовым проводом (массой). К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

  • Двигаемся слева направо, сначала верхний ряд, затем нижний.
  • Здесь провод от датчика генератора идет, как и в предыдущем варианте.
  • Далее идет провод катушки зажигания.
  • И в конце «глушилка» замка зажигания.

Нижний ряд:

  • Первые две клеммы – минусовой провод, «масса».
  • К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

  • Датчик Холла.
  • Катушка зажигания.
  • Масса.
  • Блокировка замка зажигания.
  • Провод питания от высоковольтной катушки.

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

  • Оранжевый должен вести к катушке зажигания и генератору.
  • Черный – к замку зажигания.
  • Фиолетовый – датчик Холла.
  • Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

Цели использования

Необходимо учитывать, по какому дорожному покрытию вы будете ездить. Если вам предстоит часто ездить по проселочной дороге, то небольшие по диаметру колеса скутера не могут гарантировать проходимость дороги в проселочной местности. Более крупные колеса мопеда легко преодолевают небольшие бугры и ямы на дороге, поэтому для проселочной дороги лучше приобрести мопед. Для езды по городу отлично подойдет как мопед, так и скутер.


Стоит учесть и нюансы, связанные с управляемостью. Если у вас нет опыта езды на двухколесном транспорте, то для начала вам лучше купить скутер, поскольку он устойчивее и существенно проще в управлении.

Обратите внимание и на внешние отличия. Кому-то больше понравится мопед, поскольку он больше похож на мотоцикл

А кому-то покажется, что дизайн скутера более стильный и современный.

Немаловажным аспектом является специфика обслуживания транспортного средства. Конструкция мопеда позволяет быстрее добраться до запчастей и устранить неисправность, тогда как в скутере все элементы скрыты под обшивкой, и потребуется больше времени, чтобы добраться до них. Множество элементов скутера сделаны из пластика, поэтому в случае падения или аварии они могут повредиться, тогда как у мопеда больше железных запчастей, и потому он более надежен.

Отличия мотоцикла от скутера

  1. Габариты. Основные различия мотоцикла и скутера заключаются в весе и габаритах техники. Скутеры намного меньше мотоцикла по размеру и по весу. Для сравнения, вес скутера не превышает 80 кг, а вес не самого большого мотоцикла варьируется от 200 до 300 кг. Разница в габаритах мототехники отражается и на характере управления этими транспортными средствами. Управление скутером намного проще и удобнее. Скутер манёвренный. В городских пробках скутер практичнее мотоцикла, так как занимает меньше места на дороге. Ещё один безусловный плюс скутера – удобство парковки, его можно припарковать даже на маленьком пятачке асфальта. Этого не скажешь о мотоцикле. Если речь идёт о туристических мотоциклах, то они внушительны по размерам. Это тяжёлые машины, управлять которыми достаточно сложно. Для этого требуются определённые навыки и умения.
  2. Диаметр колёс. Размер колёс скутера не превышает 13 дюймов, в то время как диаметр колёс мотоцикла от 17 до 21 дюйма. Это большое преимущество мотоцикла, так как на больших колёсах проще проезжаются небольшие выбоины на дороге, не так чувствуются дефекты асфальтового покрытия. На скутере же езда намного жёстче, чувствуется каждая яма на дороге. Клиренс мотоцикла также намного больше, чем у мотороллера.
  3. Расположение двигателя. У мотоцикла двигатель расположен между колёсами ровно посередине. При работе мощность двигателя передаётся посредством цепи на заднее колесо мотоцикла. У скутера двигатель расположен в непосредственной близости от заднего колеса. Двигатель у скутера расположен неудачно. Добраться до него крайне сложно. Двигатель скутера расположен низко, это придаёт ему устойчивость.
  4. Потребление бензина. Логично, что при совершенно разной мощности мотоцикла и скутера, количество потребляемого бензина отличается в несколько раз. Средний расход скутера на 100 км пробега составляет 2 литра, а мотоциклу для прохождения этого расстояния требуется 10 литров.
  5. Коробка передач. Принципиально отличаются коробки передач. У мотоцикла ручная коробка. Мотоциклист нажимает на педаль сцепления и рукой переключает рычаг скоростей. У скутера коробка полностью автоматическая. Водитель скутера лишь включает зажигание, нажимает на педаль газа и мотороллер начинает движение.
  6. Торможение. Принципы торможения у этих транспортных средств кардинально различаются. На мотоцикле торможение осуществляется педалью для заднего колеса и рычагом на руле для переднего колеса. У скутера оба колеса тормозятся с помощью рычагов на руле.
  7. Посадка водителя. Принципиальные различия наблюдаются и в посадке водителя. На мотоцикл водитель садится верхом, ставя ноги на подножки, которые расположены с двух боков мотоцикла. На скутере есть специальная площадка для ног. Водитель ставит ноги непосредственно перед собой. Помимо этого, скутер оборудован вместительным багажником, куда можно сложить личные вещи и покупки. У мотоцикла, как правило, багажника нет. Лишь некоторые модели мотоциклов имеют багажники. Это туристические модели, предназначенные для длительных путешествий.
  8. Езда по бездорожью. Мотоцикл, имеющий ручное переключение скоростей и большой радиус колёс намного лучше скутера передвигается по бездорожью. Если мотоцикл начинает буксовать, то водитель может включить пониженную передачу, что поможет ему выбраться из ямы.

Скутер с его автоматической трансмиссией намного хуже справляется с ездой по песку и размытым дорогам.

Внимание! Будьте внимательны и осторожны на дорогах при движении на мотоциклах и скутерах. Никогда не пренебрегайте средствами защиты

Всегда надевайте защитную куртку, специальную обувь, шлем.

Самодельный квадроцикл с двигателем от ОКИ| 85 фото пошаговой сборки

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговую инструкцию о том как самостоятельно собрать квадроцикл с двигателем от автомобиля ОКА своими руками. Автор и конструктор представленного квадроцикла Алексей Бразгин. По словам Алексея он давно мечтал собрать свой собственный квадроцикл, перед началом строительства машины просмотрел множество форумов, сайтов самоделкиных, от чего был приятно удивлен… богата Русь-Матушка Кулибинами)) смотрите раздел КВАДРОЦИКЛЫ И приступил к проектировке, сбору необходимых запчастей, узлов и агрегатов. В основном все детали взяты с отслуживших свой срок Отечественных автомобилей, так к примеру двигатель ОКА, элементы подвески ВАЗ, сателиты НИВА-214, гранаты ВАЗ-2109. Рама сварена из профтрубы с сечениями: 20х40, 20х25 и трубы на 20 для изготовления рычагов подвески. Шаровая от классики, пружины ОКА, сайлентблоки тоже классика 24 штуки. Приводные валы от ВАЗ 2109, электропроводка от скутера, диски R-15, резина «Форвард-сафари 540». Топливный бак так же самодельный сваренный Алексеем из листовой нержавеющей стали, вместимость бака 18 л. Кенгурятники передний и задний так же самодельные сварены из трубы.

Данный квадроцикл довольно мощный и с легкостью преодолевает любые преграды бездорожья, ямы, рвы, канавы с водой и без, крутые подъемы и спуски, глубокий и рыхлый снег, все этому зверю непочем)

Чтож, давайте перейдем к рассмотрению пошаговых фото сборки квадроцикла Алексея Бразгина.

Материалы

  1. двигатель ОКА
  2. элементы подвески ВАЗ
  3. проф труба 20х40 и 20х25
  4. труба 20 мм
  5. пружины ОКА
  6. амортизаторы классика
  7. диски R-15
  8. резина «Форвард-сафари 540»
  9. стекловолокно и эпоксидная смола

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. набор гаечных ключей
  5. краскопульт
  6. рулетка
  7. отвертка

Пошаговая инструкция по сборке квадроцикла с двигателем от автомобиля ОКА своими руками.

Первый квадроцикл


Второй квадроцикл.


Имея наглядный пример намного проще создавать свою собственную технику, но на пути Алексея стояла непростая задача и более полугода кропотливой работы.

Все началось со сбора запчастей и прочего металлолома от Отечественного автопрома)

Двигатель ОКА.


Редуктор с гранатами от ВАЗ 2109


Рассмотрите сверху)

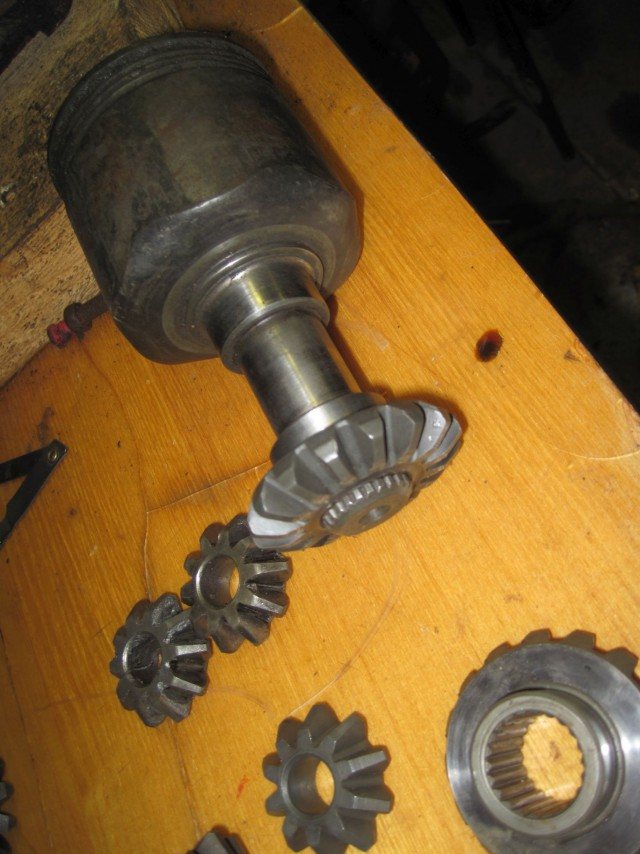

Сателит от НИВЫ 214 расточенный токарем под девятошную гранату.


Сателит на гранате.

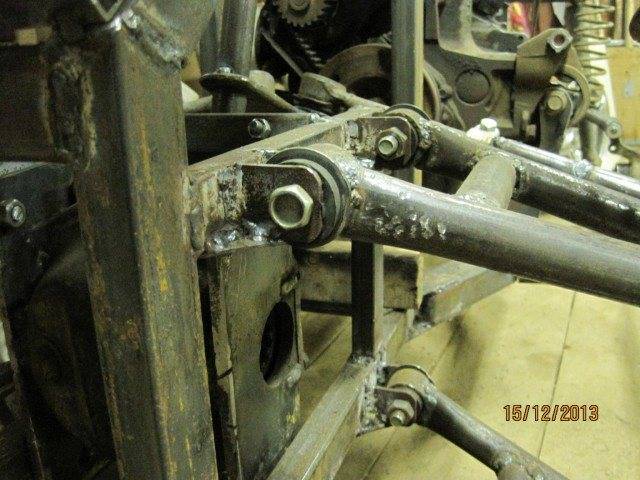

Рама сварена из профтрубы 20х40 и 20х25, рычаги подвески из трубы 20 мм.

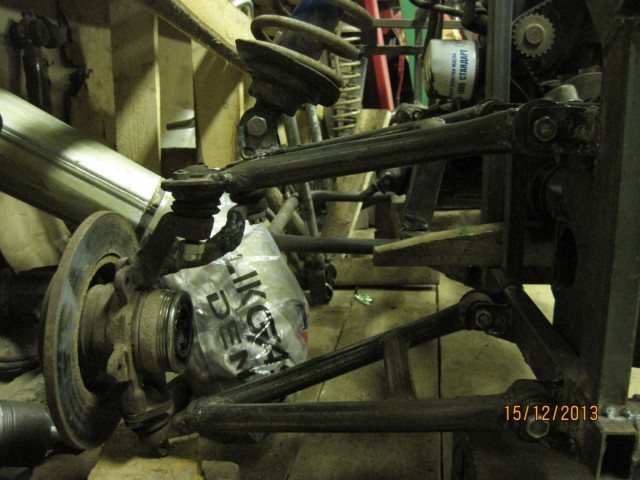

Перед.


Шаровые от классики.


Низ от ВАЗ 2109.


Сайлентблоки от классики 24 шт.

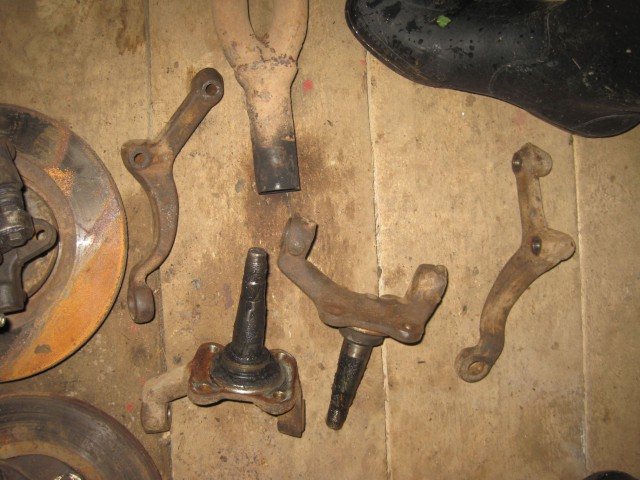

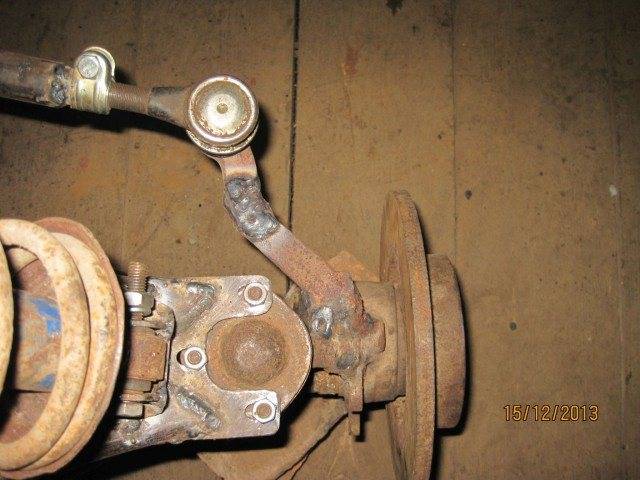

Переделка девятошных кулаков и совмещение их с классикой.


Передние амортизаторы созданы путем скрещивания пружин ОКИ с ее задними амортизаторами, вот что получилось.


Нижнее крепление.


Задние пружины от ОКИ+амортизаторы классика.


Рулевое управление. Радиатор вынесен на раму.


Рама предварительно варилась прихватами, чтоб в процессе можно было исправлять допущенные ошибки в конструкции.


Крепление руля.


Укороченные приводные валы ВАЗ 2109. Задние привода.


Передние привода.

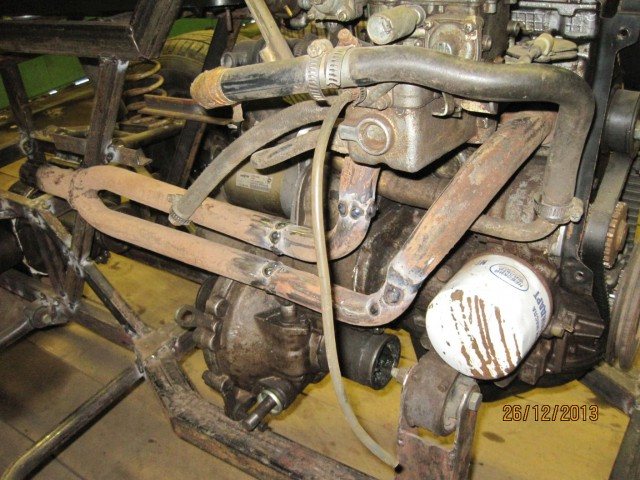

Переделка системы выпуска выхлопных газов.


Резонатор от ВАЗ 2109 был вскрыт и вварена перегородка.


Установка радиатора и системы охлаждения двигателя.


Рычаг КПП.


Крепление в нижней части.


Передача крутящего момента от КПП к редукторам.


Вид со стороны КПП.


Родная граната от ОКИ, привод тоже от нее.


Топливный бак сварен из нержавеющей стали, вместимость 18 л.


Горловина бака.


Диски R-15.


Алексей в процессе строительства.


Резина «Форвард-сафари 540»


Облицовка, начало)


Кенгурятник.


Передний кенгурятник.

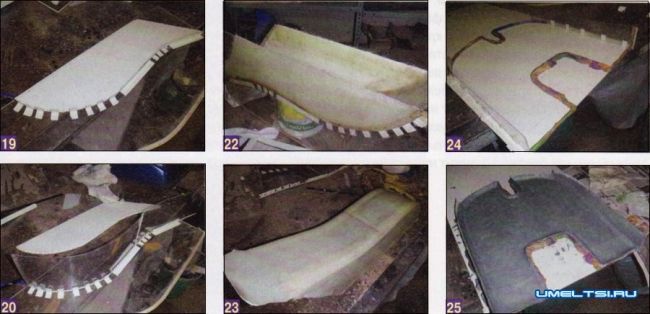

Основа для нанесения стеклоткани и пропитки эпоксидной смолой.


Самодельное сидение.

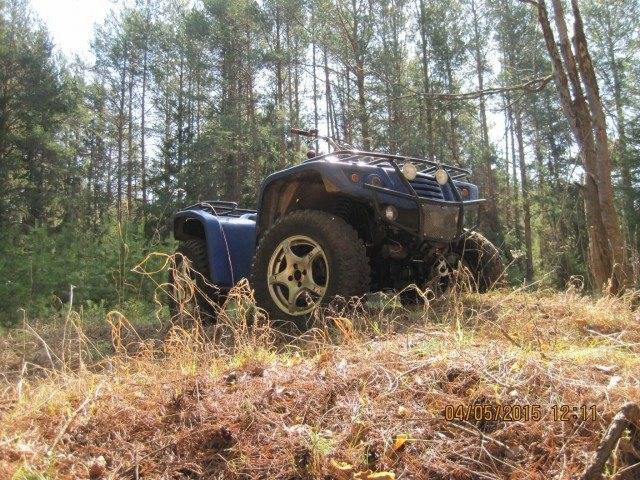

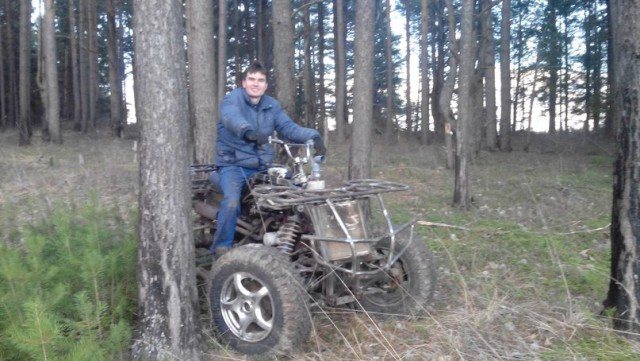

Первый пробный выезд на квадроцикле.


Покатухи на квадрах с ребятами)


Грунтовка рамы.


Грунт на редуктор.

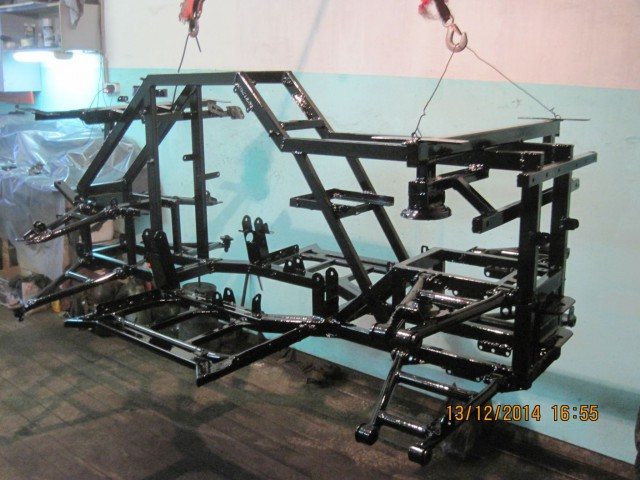

Рама окрашена в черный цвет.


Редуктор в синий.


Работа с стеклотканью очень трудоемкая и кропотливая.

Гусеничный снегоход из мотоблока своими руками

Для изготовления гусеничного снегохода из мотоблока своими руками используются простые материалы. Рама изготавливается из штампованных швеллеров и квадратных труб. Для изготовления валов использованы круглые водогазопроводные трубы. Двигатель использовал от мотоблока «Нева».

На вид снегоход вышел немного грубоватым. Но проведя зимние испытания, были выявлены хорошие ходовые качества: скорость, проходимость. Также он легок и компактен, а по расходу топлива довольно экономичен. Первоначальная конструкция предполагала ассиметричное расположение двигателя. Это давало ряд преимуществ: во время обслуживания — хороший доступ к двигателю; удобный запуск и переключение передач; перенаправление цепного привода напрямую к ведущему валу гусеницы.

Но во время испытаний, при передвижению по рыхлому снегу, когда совершался поворот, снегоход часто заваливался. Из-за этого обстоятельства было решено разместить двигатель по центру передней части снегохода. Конструкция была доработана, и в первую очередь передок рамы. Также был установлен промежуточный вал, который передавал вращательный момент от двигателя на гусеницу. Кроме этого была проведена модернизация, которая улучшила ходовые качества, комфортабельность и надежность снегохода.

Инструменты и материалы

Обязательными составными элементами будут:

опорные элементы (колеса, полозья либо гусеницы по своему выбору);

редукторное и передаточное звенья;

резервуар для топлива;

органы рулевого управления;

рама, на которую опираются все прочие компоненты.

Чаще всего снегоходы ставят не на гусеницы или лыжи, как обычно думают, а на широкие пневматические колеса.

Но самые увлеченные люди делают их своими руками. На изготовление гусениц может идти:

Дополнительно понадобятся:

передающая и принимающая импульс звезда;

одно или несколько сидений;

крепежные изделия (гайки, болты, шурупы);

Изготовление

Сделать своими руками снегоход из скутера не так уж сложно. Особых корректировок исходной конструкции не потребуется. В таком случае можно будет без проблем заменять гусеницы на колеса и обратно при изменении погоды. Гусеницы и ведомые звездочки советуют брать со снегоходов «Буран». Дополнительно применяют пару колес от детского самоката и пару некрупных колес от любой тележки (с добавлением роликовых подшипников).

Дело в том, что на скутерах по умолчанию предусматривается проезд со скоростью от 40 до 60 км/ч, причем по первоклассным дорогам. При езде по заснеженным участкам нагрузка на мотор возрастает. Повышенная скорость также является источником риска.

Далее, ориентируясь на диск главного колеса, вырезают тормозной барабан и шлицы для ведущего вала. Диск малого диаметра крепят, предварительно пробивая отверстие в барабане дрелью. Избежать сползания гусеницы с колеса, скольжения во время движения помогает изготовление самодельных зацепов. Их получают, используя водопроводные трубы из ПВХ. Такие зацепы приходится вставлять в отверстия гусеницы.

Потом берут плоское кровельное железо и готовят бандаж подходящего диаметра. На таком бандаже фиксируют зацепы, используя мебельные болты. Расставлять крепежи надо на неизменном расстоянии. Шаг определяется размещением отверстий. Мягкую звездочку делают на базе простого колеса.

Раму получают, применяя металлический уголок и квадратные трубы. Габариты рамы и ее частей надо подбирать самостоятельно. При этом учитывают, на базе какого скутера делают снегоход и какая гусеница применяется.

Обычно предусматривается 2 уровня свободы перемещения. Куда бы ни наклонялся скутер при движении, 100% плоскости лыжи остается точно на снегу. Стоит позаботиться об установке широкой опорной площадки для ног и некрупного декоративного щитка под переднюю вилку. Рекомендация: для дальних выездов зимой обязательно понадобится лобовое стекло. Типовые обвесы скутеров придется переделать, потому что они плохо переносят сильные холода и подвержены скоплению снега в «карманах».

Дополнительно монтируют кожух, защищающий гусеницу. Его формируют из поликарбоната, оргстекла либо иных синтетических материалов. Боковую часть кожуха вырезают аккуратно. Заготовку перекладывают на крупный лист, оказывающийся стенкой матрицы. На термоклей по периметру с равными промежутками фиксируем пластмассовые уголки.

Потом нарезают стеклоткань на требуемые фрагменты. Все стыки обмазывают пластилином. Держать матрицу нужно примерно 24 часа.

Далее следует рассмотреть изготовление снегохода из китайского скутера с двигателем 50 кубов.

В этом случае:

раму делают из стального профиля 50х50;

привод берут из расширенного колеса;

тележку для гусеницы формируют из профиля и уголков, снятых со школьной парты;

в качестве шарниров используют сайлентблоки от Жигулей;

склизы делают из толстой водопроводной трубы (пластиковой);

для получения лыж применяют расширители для снегоходов.

Особого смысла устанавливать моторы 150 кубов и большего объема нет. Они реально нужны только людям, отправляющимся в дальние туристические поездки либо занимающимся охотой, рыбалкой профессионально. Вот так выглядит чертеж рамы самодельного гусеничного снегохода. Ширина во фронтальной плоскости составляет 0,7 м, а сзади — 0,4 м. Высота достигает 0,5 м, а общая длина — 1,25 м.

Квадроцикл из скутера: особенности сборки

Квадроцикл является полезной в хозяйстве, модной и функциональной техникой. Поэтому владельцы скутеров мечтают пересесть с двухколесной на четырехколесную мототехнику. Сделать квадроцикл из скутера своими руками вполне возможно. Для этого нужно приготовить соответствующие комплектующие и инструменты. Это увлекательный процесс, в ходе которого получится универсальное транспортное средство самоходного типа.

Скутер представляет собой легкий мотоцикл, из которого вполне может получиться прекрасный квадроцикл. Двигатель у этого мотороллера находится под сидением, что является преимуществом, так как на мотовездеходе придется ездить по пересеченной местности, каменистой или грязной дороге. Мотор в такой конструкции будет надежно защищен от попадания грязи и влаги в систему.

Из скутера получается легкий квадроцикл, который обладает всеми достоинствами мотовездеходов популярных моделей. Незначительная масса объясняется отсутствием тяжелого кузова, что гарантирует маневренность мототехники, а также ее низкую инерцию. Еще одним преимуществом квадроцикла, собранного из скутера, является факт, что вытащить его из ямы или вязкой грязи сможет даже один человек. Такая техника отлично подойдет как для развлечений, так и для выполнения простых хозяйственных задач. К примеру, с помощью такого квадроцикла можно будет перевозить небольшие грузы. Преимуществом мототехники, собранной из скутера, является малый расход топлива.

Как сделать мотоцикл с двигателем от мотоблока своими руками

Самое логичное и естественное решение поставить двигатель от мотоблока на мотоцикл, как правило, приходит владельцам вышедших из строя скутеров или велосипедов, имеющим в хозяйстве силовую установку от мотоблока или мотокультиватора (например, если он был оснащен другим мотором, а старый остался). В сети Интернет можно встретить примеры мотоцикла «Урал» с двигателем от мотоблока, успешно выполняющего свою функцию «железного коня». Единственный недостаток такого транспортного средства — запрет на его использование для передвижения по дорогам общего пользования.

А вот преодолевать большие расстояния на ближайшей местности, ездить на поле, на речку или в магазин — задачи, с которыми отлично справляется самодельный мопед с двигателем от мотоблока. Стандартного движка от мотоблока с мощностью 5-6 л.с. вполне достаточно, чтобы разгоняться до 60 километров в час. Но если ездить на таком мотоцикле будет взрослый человек, оснастить новоявленное транспортное средство следует усиленными колесами, которые справятся с нагрузкой веса до 100 килограммов.

В этом видео вы узнаете как сделать байк из мотоблока:

Для сборки понадобятся те же инструменты, которые нужны при изготовлении большинства других самоделок для мотоблока и обычно есть в любом хозяйстве, владеющем малой сельхозтехникой. Список инструментов таков:

  • сварочный аппарат;
  • болгарка с дисками по металлу;
  • дрель со сверлами по металлу;
  • набор гаечных ключей;
  • отвертка;
  • плоскогубцы;
  • уровень;
  • молоток;
  • антикоррозийное средство, краска по металлу и кисть (или другое приспособление для ее нанесения).

Первым делом сваривается рама. Для ее изготовления понадобится стальная труба, уголок, кронштейн-скобы, стальная полоса. Перед началом изготовления следует сделать чертеж, произвести расчеты и разметить все точки соединений частей рамы и подсоединения других деталей мопеда. После этого подготовьте материалы, из которых будет изготовлена рама, и перенесите на них разметку.

Далее следует сварить крепежный кронштейн, обработать антикоррозийным составом и выполнить отверстия для болтов. На кронштейн зафиксировать двигатель, проверить точность фиксации, скорректировать положение. Соединить двигатель с ходовой посредством цепи или ремня. Установить рулевую колонку и колеса. Установить тросы переключения передач и органы управления ими. Кроме того, не лишним будет сделать амортизацию под сиденье.

После того как сборка произведена, транспортное средство, как и любое моторное устройство, нуждается в обкатке. Для этого нужно в течение 6-8 моточасов эксплуатировать мотоцикл на малых оборотах, прежде чем давать полную нагрузку.

Юридические вопросы

Теперь поговорим о том, какие документы необходимы для того, чтобы водить скутер или мопед. С 5 ноября 2013 года власти ввели водительское удостоверение класса М, которое предназначено для управления этими видами транспорта. Однако обновленные правила выдачи удостоверений вступили в силу с 5 ноября 2014 года, и только после этого стало возможным пройти курсы вождения скутера или мопеда в автошколе и получить соответствующие права. Конечно, до сих пор многие водители управляют ими без прав, но стоит получить удостоверение, чтобы избежать вероятных проблем с сотрудниками ДПС.


Правила дорожного движения четко определяют, что мопед ? это транспортное средство с двумя или тремя колесами, максимальная скорость которого не превышает 50 км/ч, а объем двигателя — не более 50 кубических сантиметров.

Вождение без прав карается штрафом от 5000 до 15 000 рублей. При этом не обязательно иметь права категории М. Согласно законодательству, мопеды или скутеры могут водить граждане, имеющие любую категорию водительского удостоверения.

Нельзя точно ответить на вопрос, какой из этих видов транспорта лучше -все зависит от конкретных целей использования и личных предпочтений водителя.

Ремонт и ТО

Ещё одним важным фактором является особенность по обслуживанию техники. Мопед более простой в ремонте, так как его строение дает возможность легко добраться до большинства узлов для устранения неисправностей.

Скутер же проигрывает в этом отношении из-за наличия пластикового обвеса, который скрывает почти все элементы двигателя. Это делает его обслуживание и ремонт более трудоемким и длительным.

Надеемся, что теперь вы сможете легко отличить скутер от мопеда и выбрать подходящий для себя вариант.

Подписывайтесь на наш блог, чтобы не пропустить что-нибудь интересное.

До встречи и удачного всем дня!

Описание транспортного средства

Современный квадроцикл укомплектован четырьмя либо шестью колесами небольших размеров, но с повышенной проходимостью. К основным техническим характеристикам относятся: малый вес, наличие полного привода и пониженной передачи. За счёт уникальной комплектации транспорт легко проезжает по проселочным дорогам. Его можно эксплуатировать летом и зимой.

Чтобы сделать самодельный квадроцикл, рекомендуется определиться с его типом:

  1. Утилитарный. Модель имеет большой вес и хорошую проходимость. Транспорт легко перевозит несколько человек и разгоняется до 90 км/ч.
  2. Трюковый. Укомплектован узкой платформой, радиатором. Машина весит мало и может разгоняться до 137 км/ч.

18. Четырехтактный двигатель – разборка и сборка

РАЗБОРКА

Снятие и установка головки цилиндра

Эту операцию проводят для очистки камеры сгорания от нагара при появлении детонации или для замены и последующей притирки клапанов.

Головка цилиндров крепится на шпильках четырьмя гайками, которые находятся снаружи крышки цилиндра, а также привинчивается одним болтом непосредственно к цилиндру с левой стороны. Откручиваем четыре гайки на шпильках, как описано в пункте «Регулировка клапанных зазоров».

Внимание:

Перед снятием крышки головки цилиндра подставьте под нее емкость для сбора масла. В головке цилиндра всегда скапливается некоторое количество масла, которое выльется при снятии крышки.

Удерживая коленчатый вал от проворачивания, ключом, вставленным в лючок в крышке генератора, головкой «на 9» отворачиваем три болта крепления звездочки ГРМ к распределительному валу.

Поддеваем тонкой отверткой звездочку цепного привода ГРМ и сдвигаем вместе с цепью с посадочного места на распределительном вале.

Если не планируется замена цепи или дальнейшая разборка двигателя, для ускорения сборочных работ удобно зафиксировать цепь мягкой проволокой на звездочке. Тогда при сборке не придется тратить время на совмещение меток.

Отворачиваем ключом один болт крепления головки цилиндра к цилиндру.

Обстукиваем головку цилиндра деревянной или резиновой киянкой и сдвигаем по шпилькам, как по направляющим.

Стык головки и цилиндра уплотнен металлоасбестовой прокладкой

Отделять головку следует осторожно, чтобы не повредить прокладку

Прокладка имеет заформованное резиновое кольцо. При повреждении кольца, а также после нескольких снятий головки, чтобы не допустить течи масла, прокладку следует заменить.

С левой стороны цилиндра расположен болт, служащий осью роликового успокоителя цепи. При снятии головки цилиндра выворачивать этот болт нет необходимости.

Рекомендации

Стоит учитывать, что готовые иностранные образцы чаще всего приходится дорабатывать и видоизменять. Все дело в том, что они не рассчитаны на глубокие снега. Одними из самых доступных «доноров» мотора оказываются мощные бензиновые пилы «Урал» и «Дружба». Можно брать за основу и пилу Stihl, которая чуть совершеннее предыдущих образцов. К тому же под более новые моторы проще отыскать запчасти.

Полезно помнить, что на снегоходе с мотором от бензопилы не получится возить большие грузы. В большинстве случаев такие конструкции рассчитываются под одно посадочное место. Зато они отлично подходят для детей. Для поездок в ночные часы рекомендуется поставить фары. Они также выручат при плохой погоде.

Надо будет только сделать подходящую резьбу. Аналогичным образом работают с валом и его звездочками.

Неопытные и малоопытные люди должны оснащать свой снегоход любым простым рулем. Подойдет даже типовой руль от шоссейного велосипеда. Но простота схемы управления обернется трудоемкостью ручной корректировки оборотов. Облегчить езду помогает применение рулей, снятых с мопедов либо мотороллеров. Чтобы избежать ошибок, рекомендуется заранее составлять эскизы и схемы, обозначая размеры и профили.

Наконечник для передачи механического усилия справа должен быть длиннее такого же левого наконечника. Требуется тщательно продумывать подключение любого двигателя к рулю. Именно ошибки на этом этапе работы часто становятся причиной непредсказуемого поведения снегохода — а обнаружить их весьма трудно. Тормозная система практически не нужна для самодельных снегоходов. Исключение составляют только детские модели и экземпляры, рассчитанные на поездки в труднодоступные места.

О том, как сделать снегоход из скутера своими руками, смотрите далее.

Источник

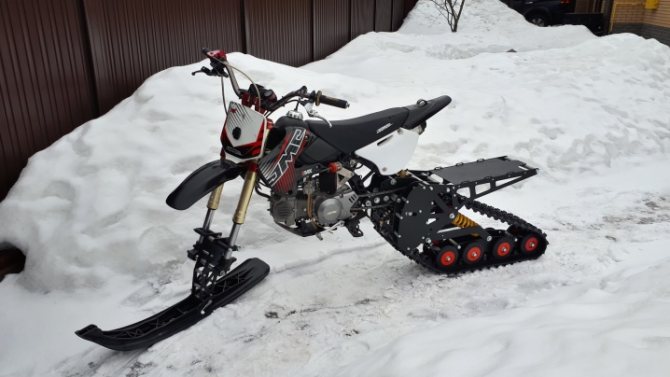

Как сделать снегоход из скутера своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов сборки снегохода из скутера своими руками. Главным образом что кардинальных изменений в конструкцию не внесено и скутер легко переделать из снегохода в вездеход) Мопед или скутер отличное и в меру экономичное средство передвижения, как по городу, так и по сельской местности. Данный вид транспорта особенно популярен среди подростков, ведь это промежуточное звено между велосипедом и настоящим мотоциклом) С наступлением холодов мототехника ставится в гараж и стоит там до весны, но не в нашем случае, потому как из скутера сделан отличный снегоход для поездок на рыбалку)

Лыжа заимствована от детского снегоката, в нижней части установлен направляющий из металла, чтоб на дороге снегоход чувствовал себя устойчиво. Так же лыжа имеет плавающее положение, тоесть при наклонах она остается плоско на снегу.

Защита гусеницы выполнена из стеклопластика, на вилку так же сделана декоративная облицовка и обтекатель на случай длительных поездок с встречным ветром. Для ног автор смастерил специальные упоры.

И так, давайте перейдем непосредственно к самой сборке.

Материалы

Инструменты

Пошаговая инструкция по сборке снегохода из скутера своими руками.


В качестве ведущей звезды использовано колесо от карта. На колесо одет металлический бандаж с зубьями сделанными из ПВХ трубы прикрученными мебельными болтами. Ведомая звезда от снегохода Буран, по бокам добавлены колеса от тележки. В качестве опорных катков использованы колеса от детского самоката.


Сборка гусеницы и установка на скутер. Из стекловолокна сделана защита на гусеницу.

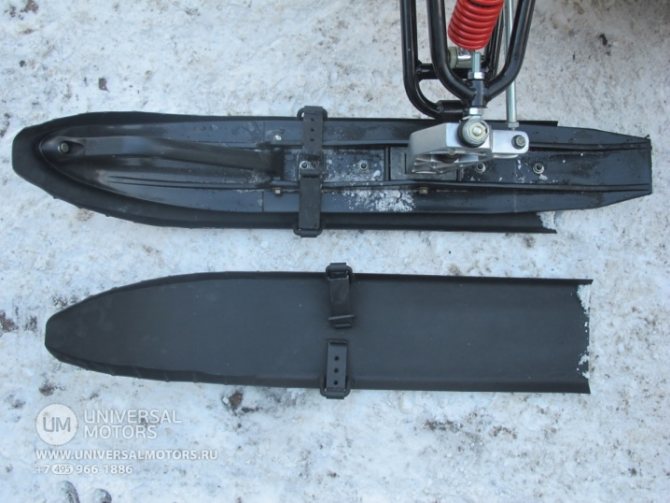

Крепление лыжи и облицовка. Лыжа от детского снегохода. Испытания снегохода по рыхлому снегу.

Источник
