Летом – скутер, зимой – снегоход

Самодельный трицикл из урала

Главные преимущества трицикла на базе «Урала»:

  • хорошая управляемость;
  • способность развивать достаточно большую скорость;
  • большая мощность;
  • комфорт во время длительных поездок;
  • вместительный кузов для перевозки грузов весом несколько сотен килограммов.

Преобладающая часть комплектующих деталей принадлежит мотоциклу, двигатель для трайка подойдет от ЗАЗ-968. Наиболее трудоемкий процесс – изготовление рамы. В конструкции она является своего рода связующим звеном, на котором производится монтаж всех узлов и деталей.

Особенности конструкции

Неопытным конструкторам при сборке трицикла чертеж будет отличным руководством к действию

Важно хорошо продумать вопрос о размерах

На верхней балке крепятся задние амортизаторы, имеющие сходство с автомобильными аналогами. Во время движения по дороге с неровностями амортизаторы будут чутко на них реагировать. Сварочным способом на балке зафиксированы стаканы, что обеспечивает желаемый комфорт. Трубы приваривают в торец вместе с усилительными косынками – крепление будет надежным.

По причине того, что силовой агрегат установлен в задней части, центр тяжести находится там же. При резком увеличении оборотов двигателя переднее колесо отрывается от дороги, трицикл становится на дыбы. Устранению данного эффекта способствует размещение баланса поближе к переднему колесу.

Если двигатель слегка подуставший, необходимо его немножко подремонтировать. Выхлопная система в данном случае является самодельной, а систему охлаждения можно выбрать водяного или масляного типа.

Поскольку правая рука занята регулировкой «газа», то рычаг переключения передач, естественно, должен находиться с левой стороны.

Последовательность сборки

  1. Согласно чертежу конструируется рама. Всё, что изготовлено из черного металла, надо покрыть слоем грунтовки, а потом – краской.
  2. Задняя ось должна быть в хорошем состоянии. Её можно снять с автомобиля «Запорожец» или «Москвич».
  3. Все основные узлы и агрегаты, представленные двигателем, фильтрами, выхлопной системой и масляным радиатором крепятся на задней оси.
  4. Чтобы иметь свободный доступ ко всем деталям и обеспечить удобство сборки рекомендуется воспользоваться домкратом или подъемником. Рама должна обеспечивать надежное соединение передней вилки, задней оси и двигателя.
  5. При фиксации элементов нельзя допускать люфты, должны отсутствовать клацанья. Во избежание вибраций соединение выполнять контргайками.
  6. Самым надежным считается крепление с помощью сварки. Это надо учитывать, когда предстоит фиксация на раме, задней оси и поперечинах.
  7. Присоединение топливного бака, сидений, багажника и остальных аксессуаров выполняется в самом конце сборки, когда самодельный трайк уже поставлен на колеса.

Нам нужна долговечность

Чтобы наша самодельная модель прослужила несколько зим, необходимо бережно за ней ухаживать. Эксплуатация снегохода должна быть максимально аккуратной:

  • после каждого применения конструкции необходимо проводить влажную уборку. Для этого подойдут моющие средства для чистки автомобилей;
  • старайтесь, чтобы в детали двигателя не попадала вода и влага;
  • смазывайте основные детали модели силиконовой смазкой или специальным спреем;
  • в летний период лучше защитить двигатель от повреждения. Для этого необходимо взять промасленную ткань и закрепить ее на глушителе.

В условиях суровой русской зимы неплохо бы иметь снегоход. Раньше такая машина была роскошью, и купить ее можно было только заграницей. Сегодня же, это средство передвижения можно встретить практически в любом мотосалоне. Снегоход можно приобрести просто для развлечения (для езды на зимнюю рыбалку и охоту), порой без него не обойтись и на работе (спасателям, лесникам, геодезистам). Стоимость снегохода зависит от фирмы производителя, модификации, мощности и других факторов. Самая простая модель может стоить около 100 000 руб., а цена более продвинутого снегохода доходит до 1 000 000 руб. Конечно, если эта техника необходима для работы, то экономить не стоит, ведь от надежности снегохода могут зависеть жизни людей, особенно, если он эксплуатируется спасателями. А вот для развлечения можно собрать эту чудо-машину и в домашних условиях.

Самодельный снегоход, сможет соорудить любой человек мало-мальски разбирающийся в технике. Перед тем как начать делать снегоход, нужно понять какие преимущества вы от этого получите. Плюсы самостоятельной сборки:

  • Стоимость. Для некоторых это может выступать самым главным плюсом. Цена самодельного снегохода обойдется в разы дешевле, чем, если приобретать его в магазине.
  • Характеристики. Делая снежный агрегат, вы сами контролируете весь процесс, выбираете конфигурацию, мощность и внешний вид.
  • Надежность. Собирая аппарат самостоятельно, вы будете использовать самые лучшие комплектующие и детали.

Качественно сделанную машину своими руками можно использовать не только в городе, на ней вполне безопасно выезжать за пределы населенных пунктов, на горнолыжные базы и путешествовать по бездорожью.

Правила езды на скутере зимой

Одежда — это первое, о чем следует подумать, если вы хотите ездить на скутере зимой. Одеваться нужно не сколько тепло, сколько стойко по отношению к ветру (утепленные перчатки, комбинезон, непродуваемая куртка).

Мелкие аварии (например, удар о бордюр при парковке) могут не причинить никакого вреда в теплое время года. Зимой же пластик становится хрупким и может потрескаться или отколоться даже от небольшой вибрации двигателя скутера.

Летом многие водители скутеров пренебрегают безопасностью и ездят на мопеде без шлема, однако вождение в зимний период требует большего внимания к безопасности, поскольку из-за снега скутер чаще заносит. Шлем (лучше всего ? закрытый) защитит голову не только от получения травмы, но и от мороза и холодного ветра.

Торможение скутера на зимней дороге осуществляется по совершенно другим правилам, нежели летом. При приближении к препятствию или месту остановки нужно постепенно сбрасывать скорость ? причем тормозить с помощью двигателя, а не переднего тормозного диска. Если затормозить передним тормозом, колесо заклинит, резина начнет скользить, и скутер остановится гораздо дальше намеченного места.

Начинать движение на скутере следует осторожно, не выжимать ручку газа полностью, а повернуть ее не более чем на треть, иначе колесо начнет буксовать, заднюю часть скутера кинет в сторону, и водитель слетит со своего ?железного коня?. Предельная скорость, которую можно развивать в зимний период ? 30 километров в час. При превышении скорости мопед может стать неуправляемым и просто вылететь за пределы дороги

При превышении скорости мопед может стать неуправляемым и просто вылететь за пределы дороги

Предельная скорость, которую можно развивать в зимний период ? 30 километров в час. При превышении скорости мопед может стать неуправляемым и просто вылететь за пределы дороги.

Самое сложное в зимних поездках — это повороты, которые следует начинать заблаговременно. Сбросьте скорость заранее, а при повороте слегка накрените скутер в сторону, но следите за тем, чтобы резина не скользила.

Например, при повороте налево скорость сбрасывается до 10-15 км/ч (чем больше снега ? тем меньше скорость), а затем скутер слегка наклоняется влево.

Будьте внимательны

Не забывайте, что езда на скутере зимой — очень опасное занятие. Водитель рискует не только своим здоровьем, но и здоровьем окружающих. Те, кто решились на вождение зимой, должны быть предельно внимательными, постоянно контролировать ситуацию и не позволять себе отвлекаться. Стоит также помнить о том, что даже зимняя резина, предназначенная для передвижения в агрессивных условиях, станет жесткой, скользкой и плохо управляемой.

И всё же, наилучший вариант — поставить скутер на хранение в гараж до весны.

Мотосани – что и с чем

Но для начала стоит разобраться, что такое мотосани и для чего они нужны. Мотосани – средство передвижения и транспортировки груза в заснеженных условиях. В основном они представляют собой очень маленький снегоход с колесом. Мотор используют либо от скутера, либо от снегохода.

Для управления имеется рукоять, на которой установлена тормозная система и рычаг подачи топлива. Сиденье небольшое, рассчитанное на одного человека. В движение приводится небольшим колесом с очень шипастой резиной или маленькой гусеницей. Для комфортного передвижения по снегу устанавливаются лыжи.

Вообще, изготовление мотосаней самим – не такой сложный процесс, как может показаться вначале. Самоделки только поначалу кажутся сложными. Достаточно иметь начальные знания о том, как устроены моторы и научиться (или попросить кого-нибудь) сварке.

Как сделать снегоход из скутера своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов сборки снегохода из скутера своими руками. Главным образом что кардинальных изменений в конструкцию не внесено и скутер легко переделать из снегохода в вездеход) Мопед или скутер отличное и в меру экономичное средство передвижения, как по городу, так и по сельской местности. Данный вид транспорта особенно популярен среди подростков, ведь это промежуточное звено между велосипедом и настоящим мотоциклом) С наступлением холодов мототехника ставится в гараж и стоит там до весны, но не в нашем случае, потому как из скутера сделан отличный снегоход для поездок на рыбалку)

Чтобы сделать из скутера полноценный снегоход понадобится резиновая гусеница, в данном случае она заимствована от снегохода «Буран» разрезана пополам. Так же резиновую гусеницу можно сделать из покрышки от легкового автомобиля, придется конечно потрудится пробить квадратные отверстия под шаг звезды, сделать металлические набойки, но зато бесплатно) В качестве ведущей звезды автор приспособил колесо от карта, дело в том что такое колесо немного меньше чем у самого скутера, что понижает скорость и повышает тяговые характеристики машины. На колесо прикручен металлический бандаж с зубьями из ПВХ трубы закрепленными мебельными болтами с плоской головкой. Ведомая звезда сделана из оригинальной Бурановской с добавлением по бокам колес от тележки, опорные катки -это колесики от детского самоката. Рама и крепление гусеницы сварена из профтрубы и уголка.

Лыжа заимствована от детского снегоката, в нижней части установлен направляющий из металла, чтоб на дороге снегоход чувствовал себя устойчиво. Так же лыжа имеет плавающее положение, тоесть при наклонах она остается плоско на снегу.

Защита гусеницы выполнена из стеклопластика, на вилку так же сделана декоративная облицовка и обтекатель на случай длительных поездок с встречным ветром. Для ног автор смастерил специальные упоры.

И так, давайте перейдем непосредственно к самой сборке.

Материалы

  1. скутер
  2. колесо «карт»
  3. гусеница «Буран» или автомобильная покрышка
  4. ПВХ труба
  5. мебельные болты
  6. колеса от тележки 2 шт
  7. колеса от самоката
  8. лыжа от снегоката
  9. стекловолокно и эпоксидная смола

Инструменты

  1. набор гаечных ключей
  2. сварочный аппарат
  3. УШМ
  4. дрель
  5. умелые руки)

Пошаговая инструкция по сборке снегохода из скутера своими руками.

В качестве ведущей звезды использовано колесо от карта.На колесо одет металлический бандаж с зубьями сделанными из ПВХ трубы прикрученными мебельными болтами.Ведомая звезда от снегохода Буран, по бокам добавлены колеса от тележки. В качестве опорных катков использованы колеса от детского самоката. Сборка гусеницы и установка на скутер.Из стекловолокна сделана защита на гусеницу.Крепление лыжи и облицовка. Лыжа от детского снегохода. Испытания снегохода по рыхлому снегу.

Источник

Из скутера детский снегоход своими руками

Конструкцию скутера значительно изменять не нужно. Это позволит с минимальными затратами сил и времени вернуть на место стандартную комплектацию транспортного средства с окончанием зимы и снова использовать его в теплое время года.

Если у Вас нет токарных и фрезерных станков для изготовления необходимых деталей, можно купить уже готовые, или использовать те, которые найдутся в вашем гараже и на разборке автомобилей. Также, некоторые элементы под силу будет сделать самостоятельно с помощью простых инструментов и сварочного аппарата.

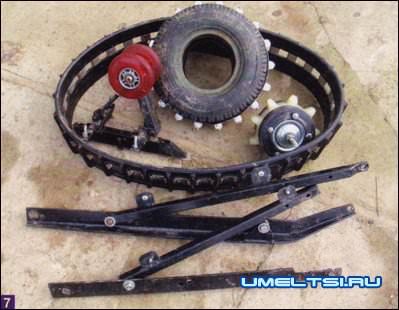

В торгующем запасными частями к снегоходам магазине я купил ведомую звездочку гусеницы снегохода «Буран». Приобрёл ещё два колёсика от стандартного китайского самоката для деток и два небольших резиновых колеса с роликовыми подшипниками от тележки. Передаточное отношение в трансмиссии скутера рассчитано на эксплуатацию этого транспорта по хорошим дорогам со скоростью до 40-60 км/ч. При движении по заснеженным дорогам нагрузка на двигатель возрастёт, и его мощности может не хватить, а скорость 40-60 км/ч на заснеженных и скользких дорогах вообще опасна. Потому я изменил передаточное отношение, поставив вместо ведущего колеса скутера колесо меньшего диаметра от спортивного автомобиля-карта. Для этого мне пришлось из старого помятого диска ведущего колеса мопеда вырезать тормозной барабан со шлицами для ведущего вала и просверлить в нём отверстия для крепления колёсного диска меньшего диаметра (фото 2)

Чтобы гусеница не проскальзывала и не сползала с колеса во время движения, я сделал специальные зацепы (фото 3)

из пластмассовых водопроводных труб, которые входят в отверстия на гусенице. Подобрать резиновую покрышку, чтобы длина её окружности была кратна целому количеству шагов отверстий на гусенице, практически невозможно. Я изготовил из полоски кровельного металла бандаж необходимого диаметра, на котором при помощи мебельных болтов-глухарей Мб с большой шляпкой, на равном расстоянии друг от друга, с шагом соответствующим расположению отверстий на гусенице закрепил зацепы(фото 4) . Бандаж надел на колесо и прикрепил к покрышке при помощи тех же болтов(фото 5) .

У меня из обычного колеса получилась импровизированная мягкая ведущая звёздочка для гусеницы.

Ведомую звёздочку я сделал, соединив болтами М8 готовую пластмассовую ведущую звёздочку снегохода «Буран» с двумя резиновыми колёсиками от тележки с роликовыми подшипниками. Для оси подошла шпилька с резьбой М10 (фото 6)

Раму гусеничного движителя изготовил с использованием металлических уголков и труб квадратного сечения (фото 7)

. Размеры рамы и различных её деталей не привожу, так как желающие повторить конструкцию будут ориентироваться на марку своего скутера и размеры выбранной ими гусеницы.

Для своего мопеда я приобрёл специальную лыжу из комплекта для мотоцикла, но вполне подойдёт обычная широкая самодельная деревянная лыжа или пластмассовая — от детского снегоката «Аргамак», только снизу к ней надо обязательно приделать металлический конёк (подрез), чтобы на скользкой дороге скутер не терял управление. Лыжа прикрепляется к передней вилке скутера через специальную стойку и имеет две степени свободы движения, благодаря чему при наклоне скутера влево или вправо лыжа всей плоскостью остаётся на снегу.

Пластиковый обвес скутера на морозе очень хрупкий и к тому же имеет карманы. Попадающий в них снег подтаивает в гараже, а потом замерзает, увеличивая тем самым массу скутера. Я решил сделать минимальный кожух над гусеницей, широкую площадку для ног и декоративный щиток на переднюю вилку, а для дальних поездок в холодную и ветреную погоду устанавливаю лобовое стекло.

Самостоятельно изготовить из стеклопластика кожух на гусеницу несложно, но, прежде чем клеить кожух, надо сделать матрицу. Из подходящего по размерам куска оргстекла, поликарбоната или любой другой пластмассы вырезаем боковину будущего кожуха (фото 19)

Кладём её на лист большего размера, который послужит другой стенкой матрицы, и при помощи термоклея по периметру боковины крепим пластмассовые уголки.

Теперь отрезаем полоску тонкого и гибкого пластика, по ширине равную будущему кожуху. Собираем матрицу, с клеем прикрепляя на уголках ранее выкроенную боковину, днище и большую панель. Стыки деталей промазываем пластилином. Таким образом, получилась матрица для выклейки кожуха гусеницы.

Затем нарезаем стеклоткань на куски нужного размера и, промазывая эпоксидной смолой, плотно укладываем их в матрицу. Через сутки матрицу разбираем и извлекаем получившийся кожух. Остаётся срезать излишки стеклопластика по контуру и красить изделие.

Квадроцикл из скутера: особенности сборки

Квадроцикл является полезной в хозяйстве, модной и функциональной техникой. Поэтому владельцы скутеров мечтают пересесть с двухколесной на четырехколесную мототехнику. Сделать квадроцикл из скутера своими руками вполне возможно. Для этого нужно приготовить соответствующие комплектующие и инструменты. Это увлекательный процесс, в ходе которого получится универсальное транспортное средство самоходного типа.

Скутер представляет собой легкий мотоцикл, из которого вполне может получиться прекрасный квадроцикл. Двигатель у этого мотороллера находится под сидением, что является преимуществом, так как на мотовездеходе придется ездить по пересеченной местности, каменистой или грязной дороге. Мотор в такой конструкции будет надежно защищен от попадания грязи и влаги в систему.

Как сделать квадроцикл из скутера?

Чтобы собрать квадроцикл из легкого мотороллера нужно подготовит ряд инструментов. В работе обязательно применяется сварочное оборудование, болгарка. Также будет нужен разнообразный ручной инструмент, начиная с отвертки и заканчивая гаечными ключами.

Мастерскую оборудуют в отапливаемом, хорошо проветриваемом помещении или на улице под навесом в летний период.

Чтобы сделать квадроцикл из скутера своими руками, чертежи конструкции потребуется рассмотреть детально перед началом работы. Лучше всего разработать схему самостоятельно, прорабатывая каждую деталь будущей системы.

Начать сборку нужно с рамы, которую берут от скутера-донора. Ее потребуется доработать, дополнительно обварить и сделать багажник, расположенный спереди либо сзади.

Для сборки рамы обязательно пригодится дополнительный материал. Это должна быть тонкостенная труба с круглым или квадратным поперечным сечением. Она не должна быть тяжелой, в противном случае вес квадроцикла будет большим. Из-за этого он потеряет в маневренности и управляемости, а на мотор будет действовать слишком высокая нагрузка. Из-за этого он может выйти из строя довольно быстро.

Особенности самодельных снегоходов

Купить снегоход в наше время можно в любом мотосалоне, как крупного мегаполиса, так и небольшого города, однако цены данной техники вынуждают многих любителей зимней езды изготавливать самодельный снегоход на гусеницах своими руками.

Можно выделить четыре важных преимущества самостоятельно выполненного ТС над заводским:

Цена – важнейший для большинства фактор. Стоимость некоторых агрегатов ведущих производителей мототехники может превышать стоимость собранных из подручных материалов в 5-10 раз.
Параметры – возможность собрать средство передвижения желаемой конфигурации. Это касается как внешнего вида, так и запаса мощности, типа ходовой части и пр.
Надежность – тот пункт, которым не всегда могут похвастаться изделия даже известных производителей

При самостоятельном изготовлении человек использует наиболее качественные материалы и уделяет особое внимание важнейшим узлам механизма.
Польза – возможность задействовать завалявшиеся в гаражах и подсобках материалы, детали и приспособления с других устройств.

При этом самодельные снегоходы находят свое применение, как на улицах населенных пунктов, так и на бездорожных участках загородных раздолий и горнолыжных курортов.

Практическая информация

Изготовление своими руками снегохода из любого скутера ? дело нехитрое, было бы желание. Примерная скорость последнего ? 40-60 км/ч. Если учесть вес готового переделанного агрегата и вес пассажира ? скорость снегохода будет в пределах 20?45 км/ч. Причём это с учётом использования родного двигателя. К его достоинствам относится то, что он тихий, имеет вариаторный тип КПП, принудительное охлаждение, малый вес, электрозажигание, мало потребляет топлива, не вибрирует. В общем, настоящая находка для самоделок.

Единственное, что может существенно снизить мощность агрегата и увеличить массу всей конструкции ? это забитые снегом карманы, которые есть в конструкции скутера. Чтобы этого не произошло, можно своими руками сделать кожух, которым закроется верхняя часть гусеницы:

  • берём поликарбонат, органическое стекло, любую другую пластмассу;
  • из взятого листа вырезаем боковины будущего кожуха;
  • скрепляем их с использованием термоклея и пластиковых уголков;
  • берём гибкий и тонкий, по возможности, пластик и вырезаем полоску, ширина которого равна ширине кожуха;
  • всё собираем на уголки и промазываем пластилином места стыков деталей;
  • теперь из стеклоткани вырезаем соответствующие кожуху куски, промазываем их смолой, после чего плотно укладываем на конструкцию;
  • спустя сутки всё высохнет, и можно будет подрезать получившийся защитный кожух как нужно.

Своими руками, как вы могли убедиться, получилось превратить в снегоход обычный скутер. Минимальные вложения времени, сил, денег ? вот что отличает такую конструкцию от других. И, кстати, этот силовой агрегат вполне способен тащить за собой как санки с ребятишками, так и гружёную тележку.

Практическая информация

Изготовление своими руками снегохода из любого скутера? дело нехитрое, было бы желание. Примерная скорость последнего? 40-60 км/ч. Если учесть вес готового переделанного агрегата и вес пассажира? скорость снегохода будет в пределах 20?45 км/ч. Причём это с учётом использования родного двигателя. К его достоинствам относится то, что он тихий, имеет вариаторный тип КПП, принудительное охлаждение, малый вес, электрозажигание, мало потребляет топлива, не вибрирует. В общем, настоящая находка для самоделок.

Единственное, что может существенно снизить мощность агрегата и увеличить массу всей конструкции? это забитые снегом карманы, которые есть в конструкции скутера. Чтобы этого не произошло, можно своими руками сделать кожух, которым закроется верхняя часть гусеницы:

  • берём поликарбонат, органическое стекло, любую другую пластмассу;
  • из взятого листа вырезаем боковины будущего кожуха;
  • скрепляем их с использованием термоклея и пластиковых уголков;
  • берём гибкий и тонкий, по возможности, пластик и вырезаем полоску, ширина которого равна ширине кожуха;
  • всё собираем на уголки и промазываем пластилином места стыков деталей;
  • теперь из стеклоткани вырезаем соответствующие кожуху куски, промазываем их смолой, после чего плотно укладываем на конструкцию;
  • спустя сутки всё высохнет, и можно будет подрезать получившийся защитный кожух как нужно.

Своими руками, как вы могли убедиться, получилось превратить в снегоход обычный скутер. Минимальные вложения времени, сил, денег? вот что отличает такую конструкцию от других. И, кстати, этот силовой агрегат вполне способен тащить за собой как санки с ребятишками, так и гружёную тележку.

Современный ритм жизни способствовал тому, что мотто-скутеры приобрели широкую популярность. Благодаря двигателю объёмом 49 см3, легкости конструкции и простоте управления ими пользуются как молодые люди, перемещаясь в черте города, так и взрослые, отправляясь по делам, в магазин или на дачу. Минусом является то, что с приходом зимы ездить на скутере становиться неудобно и опасно, так как небольшой диаметр колес, даже на зимней резине, не позволяет уверенно управлять таким транспортным средством на обледенелых и покрытых снегом дорогах.

Чтобы решить эту проблему, на мотоцикле на место заднего колеса установите гусеничный движитель. Это позволит превратить транспортное средство в снегоход, который сможет ездить по неглубокому снегу.

Как сделать снегоход из скутера своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов сборки снегохода из скутера своими руками. Главным образом что кардинальных изменений в конструкцию не внесено и скутер легко переделать из снегохода в вездеход) Мопед или скутер отличное и в меру экономичное средство передвижения, как по городу, так и по сельской местности. Данный вид транспорта особенно популярен среди подростков, ведь это промежуточное звено между велосипедом и настоящим мотоциклом) С наступлением холодов мототехника ставится в гараж и стоит там до весны, но не в нашем случае, потому как из скутера сделан отличный снегоход для поездок на рыбалку)

Чтобы сделать из скутера полноценный снегоход понадобится резиновая гусеница, в данном случае она заимствована от снегохода «Буран» разрезана пополам. Так же резиновую гусеницу можно сделать из покрышки от легкового автомобиля, придется конечно потрудится пробить квадратные отверстия под шаг звезды, сделать металлические набойки, но зато бесплатно) В качестве ведущей звезды автор приспособил колесо от карта, дело в том что такое колесо немного меньше чем у самого скутера, что понижает скорость и повышает тяговые характеристики машины. На колесо прикручен металлический бандаж с зубьями из ПВХ трубы закрепленными мебельными болтами с плоской головкой. Ведомая звезда сделана из оригинальной Бурановской с добавлением по бокам колес от тележки, опорные катки -это колесики от детского самоката. Рама и крепление гусеницы сварена из профтрубы и уголка.

Лыжа заимствована от детского снегоката, в нижней части установлен направляющий из металла, чтоб на дороге снегоход чувствовал себя устойчиво. Так же лыжа имеет плавающее положение, тоесть при наклонах она остается плоско на снегу.

Защита гусеницы выполнена из стеклопластика, на вилку так же сделана декоративная облицовка и обтекатель на случай длительных поездок с встречным ветром. Для ног автор смастерил специальные упоры.

И так, давайте перейдем непосредственно к самой сборке.

Материалы

  1. скутер
  2. колесо «карт»
  3. гусеница «Буран» или автомобильная покрышка
  4. ПВХ труба
  5. мебельные болты
  6. колеса от тележки 2 шт
  7. колеса от самоката
  8. лыжа от снегоката
  9. стекловолокно и эпоксидная смола

Инструменты

  1. набор гаечных ключей
  2. сварочный аппарат
  3. УШМ
  4. дрель
  5. умелые руки)

Пошаговая инструкция по сборке снегохода из скутера своими руками.


В качестве ведущей звезды использовано колесо от карта.На колесо одет металлический бандаж с зубьями сделанными из ПВХ трубы прикрученными мебельными болтами.Ведомая звезда от снегохода Буран, по бокам добавлены колеса от тележки. В качестве опорных катков использованы колеса от детского самоката.


Сборка гусеницы и установка на скутер.Из стекловолокна сделана защита на гусеницу.

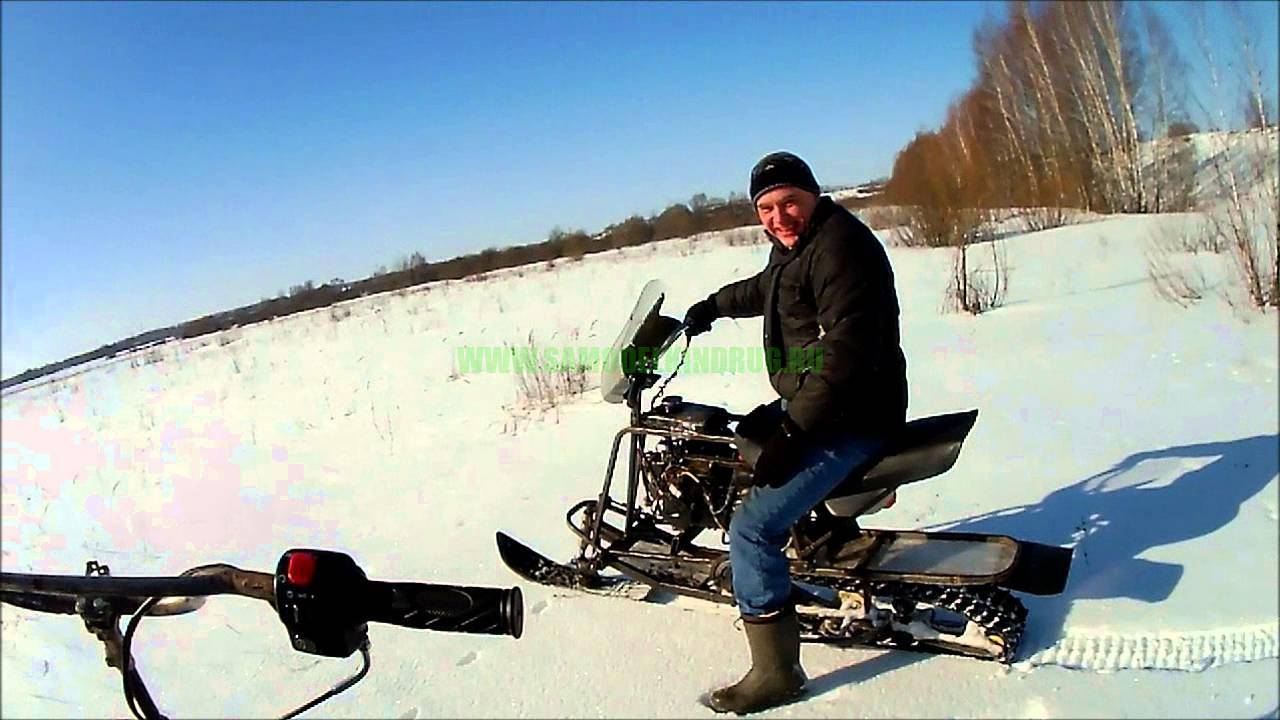

Крепление лыжи и облицовка. Лыжа от детского снегохода. Испытания снегохода по рыхлому снегу.

Источник

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов сборки снегохода из скутера своими руками. Главным образом что кардинальных изменений в конструкцию не внесено и скутер легко переделать из снегохода в вездеход) Мопед или скутер отличное и в меру экономичное средство передвижения, как по городу, так и по сельской местности. Данный вид транспорта особенно популярен среди подростков, ведь это промежуточное звено между велосипедом и настоящим мотоциклом) С наступлением холодов мототехника ставится в гараж и стоит там до весны, но не в нашем случае, потому как из скутера сделан отличный снегоход для поездок на рыбалку)

Чтобы сделать из скутера полноценный снегоход понадобится резиновая гусеница, в данном случае она заимствована от снегохода «Буран» разрезана пополам. Так же резиновую гусеницу можно сделать из покрышки от легкового автомобиля, придется конечно потрудится пробить квадратные отверстия под шаг звезды, сделать металлические набойки, но зато бесплатно) В качестве ведущей звезды автор приспособил колесо от карта, дело в том что такое колесо немного меньше чем у самого скутера, что понижает скорость и повышает тяговые характеристики машины. На колесо прикручен металлический бандаж с зубьями из ПВХ трубы закрепленными мебельными болтами с плоской головкой. Ведомая звезда сделана из оригинальной Бурановской с добавлением по бокам колес от тележки, опорные катки -это колесики от детского самоката. Рама и крепление гусеницы сварена из профтрубы и уголка.

Лыжа заимствована от детского снегоката, в нижней части установлен направляющий из металла, чтоб на дороге снегоход чувствовал себя устойчиво. Так же лыжа имеет плавающее положение, тоесть при наклонах она остается плоско на снегу.

Защита гусеницы выполнена из стеклопластика, на вилку так же сделана декоративная облицовка и обтекатель на случай длительных поездок с встречным ветром. Для ног автор смастерил специальные упоры.

И так, давайте перейдем непосредственно к самой сборке.

Материалы

  1. скутер
  2. колесо «карт»
  3. гусеница «Буран» или автомобильная покрышка
  4. ПВХ труба
  5. мебельные болты
  6. колеса от тележки 2 шт
  7. колеса от самоката
  8. лыжа от снегоката
  9. стекловолокно и эпоксидная смола

Инструменты

  1. набор гаечных ключей
  2. сварочный аппарат
  3. УШМ
  4. дрель
  5. умелые руки)

Пошаговая инструкция по сборке снегохода из скутера своими руками.


В качестве ведущей звезды использовано колесо от карта. На колесо одет металлический бандаж с зубьями сделанными из ПВХ трубы прикрученными мебельными болтами. Ведомая звезда от снегохода Буран, по бокам добавлены колеса от тележки. В качестве опорных катков использованы колеса от детского самоката.


Сборка гусеницы и установка на скутер. Из стекловолокна сделана защита на гусеницу.


Крепление лыжи и облицовка. Лыжа от детского снегохода. Испытания снегохода по рыхлому снегу.

Tweet

9 Поделились

Детский снегоход из скутера своими руками

Современный ритм жизни способствовал тому, что мотто-скутеры приобрели широкую популярность. Благодаря двигателю объёмом 49 см3, легкости конструкции и простоте управления ими пользуются как молодые люди, перемещаясь в черте города, так и взрослые, отправляясь по делам, в магазин или на дачу. Минусом является то, что с приходом зимы ездить на скутере становиться неудобно и опасно, так как небольшой диаметр колес, даже на зимней резине, не позволяет уверенно управлять таким транспортным средством на обледенелых и покрытых снегом дорогах.

Чтобы решить эту проблему, на мотоцикле на место заднего колеса установите гусеничный движитель. Это позволит превратить транспортное средство в снегоход, который сможет ездить по неглубокому снегу.

Летом – скутер, зимой – снегоход

Транспорт, на котором и зимой, и летом можно ездить без проблем, но не машина. Что это? Ну? Это знакомый нам скутер, но при минимальных дополнительных денежных и ресурсных вложениях он превращается в снегоход, ну а летом ? вновь в скутер. Сложно? Нисколько, особенно учитывая, что идея такого превращения витает давно. В принципе, превратить можно что угодно в необходимое, главное ? желание. А раз желания предостаточно, то превращение скутера в снегоход не должно стать проблемой, тем более что процесс переделки ? это лишь снятие колёс и постановка на их место лыж с гусеницей. Теперь вы убедились, что своими руками можно сделать всё?

  • скутер ? происхождение и назначение не важны: детский, китайский, взрослый, фирменный;
  • рама, сиденье, двигатель, бак, руль ? всё это и есть скутер, вернее, что от него необходимо для реализации переделки скутера в снегоход;
  • лыжи ? либо приобретаются, либо изготавливаются своими руками из фанеры (9?10 слоёв, 3 мм толщина);
  • гусеница ? о ней ниже и подробнее.

Вообще гусеница (или движитель) ? это важнейший элемент будущего снегохода, так как от неё зависит качество езды. Как вариант, своими руками её можно изготовить из автопокрышки. А так как она представляет собой замкнутый круг, возможность разрыва минимальна.

Итак, процесс следующий:

  • отрежьте при помощи сапожного ножа от покрышки борта;
  • распилите вдоль трубы из пластика (в соотношении диаметр?толщина ? 40 на 5мм) ? это грунтозацепы. Они должны соответствовать ширине шины. Прикрепите их к приводному полотну через каждые 5?7см, используя болты М6.

Аналогичным образом изготавливается движитель из транспортёрной ленты ? с той лишь разницей, что концы ленты необходимо накладывать друг на друга примерно 3?5см, фиксируя такими же болтами.

Если нет ни того, ни другого, умельцы предлагают воспользоваться клиновыми ремнями, причём скреплять их нужно по ширине грунтозацепами, ведь по внутренней стороне уже имеются впадины для шестерёнок. А можно и вовсе приобрести готовый экземпляр, например, гусеницу от ?Бурана?, но в денежном эквиваленте это очень дорогое удовольствие.

Вне зависимости от выбранного варианта ширина гусеницы напрямую влияет на проходимость будущего снегохода, но хуже ? на управляемость. Для примера, заводские ширины полотен ? 15, 20 и 24 дюйма по соотношению стандартные, широкие и сверхширокие.

Начинаем переделку

Так как главная цель ? использовать скутер по своему прямому назначению летом и как снегоход зимой, в конструкцию потребуется внести минимальные изменения. А именно ? снять колёса и на месте переднего установить лыжу, на месте заднего ? движитель.

Крепим лыжу своими руками при помощи стойки, у которой левая и правая стороны работают отдельно, независимо друг от друга (или, иначе, сверху рама из уголков, а снизу ? прут). Такой тип конструкции крайне безопасен, поскольку, во-первых, это помогает оставаться лыже на снежной поверхности. Во-вторых, самопроизвольно скутер-снегоход не будет уходить в бок, не станет неуправляемым на льду, да и износ лыжи при переезде по асфальту минимален. К тому же прут ? он же, по функции, конёк, обязан быть не прямым, а полукруглым, чтобы руль свободно поворачивался в разные стороны и на снегу, и на льду.

Продолжаем делать своими руками транспортное средство, и пришла очередь гусеницы, которая встаёт на месте заднего колеса.

Итак, понадобится ведомая звёздочка от снегохода ?Буран?, два колеса, маленьких, с роликовыми подшипниками, колесо диаметром, как от мопеда. Итак, вырезаем из колеса мопеда шлицы с тормозным барабаном и, просверлив в нём отверстие, вставляем туда диск меньшего размера. Чтобы с получившегося колеса движитель не сползал, из тех пластиковых водопроводных труб, которые были использованы для гусеницы, делаем своими руками аналогичные зацепы.

Берём кровельный металл и своими руками изготавливаем из него бандаж, для чего на мебельные болты-глухари крепим зацепы на расстоянии, учитывая расположение отверстий на гусенице. То есть, закрепив бандаж на мопедном колесе с зацепами, получим ведущую звёздочку для движителя.

Теперь понадобится соединить бурановскую звезду с двумя роликовыми колёсами болтами М8, а в качестве оси будет использована шпилька (резьба М10). В качестве рамы для гусеницы подойдёт труба квадратного сечения и уголки из металла. Размеры какие-то определённые назвать трудно, так как в этом вопросе необходимо исходить из марки самого скутера и из размеров гусеницы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
