Станет мощной дозой адреналина
В отличие от спортивного мотоцикла, квадроцикл позволяет ездить не только по шоссе, но и по любой другой местности. Это в какой-то степени даже интереснее и экстремальнее, ведь гоняя по бездорожью, водитель должен учитывать все особенности рельефа. Благодаря этому, поездка на квадроцикле превращается в пошаговую стратегию, в которой нужно учитывать множество факторов. К тому же многие современные квадрики, помимо высокой проходимости, могут похвастаться достаточно высоким скоростным потенциалом: топовая модель CFMOTO CFORCE 1000 EPS (X10) может разгоняться свыше 100 км\ч.
Особенности разработки каркаса
Размеры рамы квадроцикла зависят от мощности устанавливаемого двигателя и количества человек, которых он будет везти. Оптимальная длина находится в пределах 1600-2100 мм, а ширина — 1000-1300 мм. Длинную раму придется укреплять дополнительными жесткими элементами, чтобы она не сломалась во время езды. Чересчур широкая рама будет испытывать поперечные нагрузки, но квадроцикл будет устойчивее на поворотах.
Увеличение количества ребер жесткости приведет к повышению массы, что отрицательно скажется на динамических характеристиках квадроцикла и потребует установки мощного двигателя.
Для увеселительных прогулок по асфальту можно пренебречь чрезмерной жесткостью конструкции, отдавая предпочтение маломощному двигателю. Легкие туристические квадроциклы для взрослых имеют небольшие габариты и облегченную конструкцию, но на раме располагается больше креплений для расширения функциональности — установки багажников.
Квадроцикл своими руками: 6 вариантов сборки, подробная инструкция + видео
Как сделать квадроцикл своими руками — задача трудная и ответственная, но посильная для мастера, отлично освоившего сварочное и токарное дело. Потраченные усилия и время окупаются не только большой экономией, но и полученным результатом — эксклюзивной, авторской моделью квадрика, которой больше ни у кого нет.
Особенности сборки самодельного транспортного средства сильно зависят от выбранной базы — двигателя и других элементов, которые используются мастером-умельцем.
6 лучших вариантов основы («донора») для задавшегося целью, как сделать квадроцикл.
- Мотоцикл «Урал».
- Мотоцикл «Иж».
- Мотороллер «Муравей».
- Другой мотороллер (скутер).
- Автомобиль «Нива».
- Автомобиль «Ока».
Чаще всего одни элементы конструкции берутся с мотоцикла, другие — с машины.
Помимо деталей (комплектующих) для квадрика его создателю понадобятся:
- сборочный «цех» — в этом качестве пригодится достаточно просторный гараж, снабжённый хорошим отоплением и освещением;
- набор оборудования и инструментов;
- чертежи.
Подготовка к работе, инструменты и оборудование
Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.
- Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.
- Список необходимых инструментов:
- сварочный аппарат;
- болгарка;
- дрель;
- набор ключей;
- различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.
Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.
Комплектующие квадрика:
- двигатель;
- рама;
- задняя и передняя подвески;
- рулевое управление;
- тормозная система;
- система охлаждения;
- глушитель;
- электрооборудование — аккумулятор, фары;
- корпус, обвес.
Тормозную систему настоятельно рекомендуется приобрести либо совершенно новую, либо с ТС с кратчайшим сроком пробега. Использовать старые тормоза слишком опасно.
Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.
Влагозащищенный кофр с встроенной аудиосистемой J. Strong Industries
Данный кофр с встроенной музыкальной системой отлично защищен от влаги и пыли, имеет возможность установки как на передний, так и на задний багажник квадроцикла. Оснащен четырьмя мощными динамиками, магнитолой с функциями FM-вещания, CD-проигрывателем и возможностью подключения Ipod или mp3-проигрывателя.
Для защиты проигрывателя от влаги предусмотрен специальный вместительный бардачок
К недостаткам американской системы J. Strong Industries можно отнести увеличенное потребление электроэнергии.
Также в продаже можно встретить различные варианты аудиосистем с разделенными динамиками (идеально подходят для квадроциклов, на которых заняты багажные места, установлены выносы радиатора или шноркели).
На этом обзор доступных на рынке и наиболее популярных аудиосистем для квадроциклов окончен, а напоследок обещанные видеоролики.
А вот любителям сделать что-то своими руками посвящается вторая часть нашей статьи.
Инструменты и материалы
Не так просто создать свой квадроцикл, ведь, помимо чертежей, нужно обладать еще и навыками токаря и сварщика, чтобы в процессе создания не испортить модель и надежно изготовить и приварить все детали. Все технические характеристики зависят от базы, на основе которой создается вездеход.
Самыми лучшими «донорами» считаются мотоциклы из советского прошлого, такие как «Иж» или «Урал», «Днепр МТ», мотороллеры «Муравей» или любой другой модели, автомобили «Ока» или «Нива». Некоторые умельцы для улучшения характеристик берут часть деталей от мотоцикла и часть – от машины. Выбор «донора» делают на основании того, для каких целей необходим квадроцикл, так как от этого зависит, какие характеристики у него будут.
Кроме чертежей и «доноров», нужны инструменты, оборудование и просторное помещение, в котором можно осуществлять все работы по сборке квадроцикла. Чертежи используются как готовые, так и самостоятельно разработанные. Из инструментов, необходимых для изготовления, нужны будут: сварочный аппарат, болгарская пила, дрель, различные наборы ключей, трубогиб, мелкий инструмент (молоток, разные отвертки, пассатижи).
Стоит не забыть и еще про ряд важных составляющих.
- Двигатель от «донора». Тут все зависит от того, какая мощность вам необходима. Для легкой модели хватит двигателя от мотороллера. Для модели, предназначение которой – езда по бездорожью и перевозка грузов, необходим движок от мотоцикла или машины.
- Рама. Вариантов создания этой детали два – сделать самостоятельно либо модифицировать раму, которая имеется. Главное условие – надежность крепления двигателя, трансмиссии и привода.
- Задняя или передняя подвеска. Переднюю подвеску от мотоцикла проще будет устанавливать. Если хотите поставить заднюю подвеску, то тут будут два варианта: установить задний мост машины или установить карданно-редукторную систему. В любом случае для модели нужна независимая подвеска с большим дорожным просветом.
- Рулевая система. Система берется или от мотоцикла, или от автомобиля. Можно совместить две системы в одну, например от мотоцикла – руль, рычаг и вал, которые устанавливают сверху, а от машины – рулевые тяги, монтируемые снизу.
- Тормозная система. Она должна быть новой или с минимальным пробегом, от этого зависит безопасность езды.
- Охлаждение.
- Глушитель. Эту деталь можно купить или изготовить самостоятельно.
- Аккумулятор, фары.
- Корпус, обвесы.
Музыка для квадроцикла своими руками
В сети вы можете встретить массу вариантов изготовления музыки на квадроцикл своими руками мы же затронем лишь самые интересные и функциональные.
В основе всех самодельных аудиосистем лежат динамики (чаше всего известной нам фирмы BOSS) или же не менее известные динамики Mystery (приемлемый, но менее надежный вариант). Монтируются динамики в канализационные трубы диаметром 160 мм.
Давайте посмотрим, как все это выглядит и как устроено. Сразу хотим предупредить, что сам автор под ником: benz позиционирует свою систему как не бюджетную, но искусство требует жертв, а иначе, как искусством, данную аудиосистему не назовешь.
Итак, нам потребуются:
- Канализационная труба диаметром 160 мм;
- Лист шумоизоляции STP;
- Магнитола (по вкусу);
- Динамики в данном случае Boss Marine;
- Фанера для изготовления креплений динамиков и перегородок внутри системы;
- Монтажная пена;
- Влагозащитная рамка для магнитолы;
- Шпатлевка (автомобильная);
- Аэрозольная краска.
Для магнитолы в трубе был сделан своеобразный каркас, автор также позаботился о влагозащитной рамке для магнитолы, а пространство между каркасом и трубой заполнил монтажной пеной.

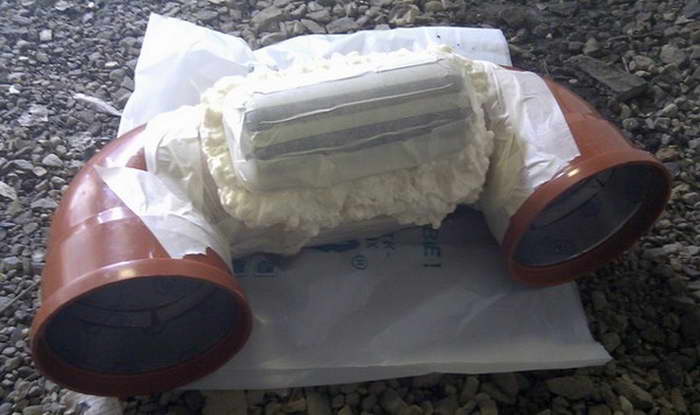

Внутри трубы проклеены шумоизоляцией, а для крепления динамиков сделаны вставки-кольца из фанеры.
После высыхания излишки пены обрезаются, шпатлюются, и вся конструкция покрывается краской.
Для запитки системы используется выключатель и влагозащищенный разъем.
Вот так система выглядит с установленными динамиками и магнитолой.
Для крепления к квадроциклу можно использовать пластиковые стяжки или мягкие синтетические ремни.
Следующий вариант, предложенный автором по ником: kolxoznik требует гораздо меньших финансовых затрат.
В основе все те же канализационные трубы, динамики, но теперь фирмы Mystery Calypso MC-640 с пластиковым диффузором и мотоциклетный усилитель (продается в любом мотомагазине), в данном случае TELI A6. Источником аудио-сигнала будет телефон или плеер, а запитать устройство автор предлагает с помощью прикуривателя.
Динамики и усилитель вмонтированы в трубы
Вся конструкция покрыта анти гравием для предотвращения образования царапин. Крепится аудиосистема на передний багажник квадроцикла с помощью синтетических лент.
Как видите, с помощью растущих из нужного места рук и фантазии, можно сделать все, что угодно, а аудиосистемы, разработанные своими руками, в некоторых случаях не только не уступают заводским, но и превосходят их как по качеству звучания, так и по дизайнерским решениям.
17 Июня 2016 Подготовка квадроцикла к продаже | 28 Июня 2016 Подогрев ручек и курка для квадроциклов своими руками |
Как сделать квадроцикл своими руками из Урала
Вариантов, как сделать квадроцикл своими руками, множество
Важно определиться, что вы хотите получить в результате работы, и какими располагаете средствами. Рассмотрим более простой заднеприводный вариант
Из мотоцикла Урал, или из ИЖа
Для основы потребуется:
— две передние ступицы от легкового заднеприводного автомобиля (Жигули классика, Москвич);
— задний мост (желательно от автомобиля той же марки, от которой взяты ступицы, чтобы диски совпадали по крепёжным отверстиям);
— карданный вал, или полуось (в зависимости от конструкции);
— рычаги передней подвески (по желанию можно сделать полностью самодельные);
— рулевая поперечная тяга;
— труба (квадратная толстостенная, либо круглая водопроводная примерно ¾ дюйма);
Самодельный квадроцикл — сегодня сделать проще простого!
Это основное. Ещё куча мелочей понадобится по ходу работы.
Разбираем мотоцикл полностью. Нам нужна чистая рама без руля и амортизаторов.
Рисуем чертежи, или используем готовые и решаем, какой вариант задней подвески нам подходит:
— жёсткий без амортизаторов (более дешёвый и менее трудоёмкий, но подходит больше для высокой мягкой резины);
— на пружинах с амортизаторами;
Без амортизаторов
Отрезаем заднюю часть рамы вместе с креплением маятниковой вилки. Удлиняем раму и жёстко привариваем мост, используя косынки и укосины.
Важно учесть следующие моменты:
— редуктор моста, в случае замены, должен без проблем выниматься;
— направление вращения на выходе с Ураловской коробки передач — обратное. Т.е. автомобильный мост при установке нужно перевернуть, иначе будет ехать назад.
Дальнейшая сборка
К раме приварены бортовые подножки, установлен передний мост, к переднему мосту подсоединен кардан от коробки передач, установлены передние амортизаторы. Передние полуоси подсоединены к ступицам и мосту
Установлена тормозная система отдельно для задник колес
Установлена рулевая и тормозная система для передних колес
Закуплена внедорожная резина (в данном случае наиболее подходящий вариант)
Наступил этап создания матрицы квадроцикла. Пригодились монтажная пена, картон, смола, стеклоткань, арматура и прочее.
Технология применения материалов при создании матрицы – это очень сложный процесс, требующий глубокого и детального изучения
Но автор проекта обошелся поверхностными знаниями и своей смекалкой. По его словам, формой и прочностью изделия он остался доволен.
Легкой арматурой и картоном задан каркас крыльев, а также передней и задней частей облицовки. Пена была залита с запасом в места, где предполагалось делать выпуклые формы.
Засохшая пена была обработана напильником, отбойным молотком, ножем и другими инструментами
Был установлен масляный радиатор от вертолета и нанесен первый слой стекловолокна
Передняя подвеска полностью собрана. Родная шаровая «ВАЗ» 2109 снизу. Сверху рулевой наконечник от «УАЗа»
Обработанная поверхность. Вид сбоку
Ступицы были подогнаны под колеса «НИВЫ» специальными переходниками
Вид ступицы сбоку
Матрица почти готова. Заготовлены дополнительные части рамы, предусмотренные для использования в качестве багажника и бампера одновременно.
Сиденье самодельное. Руль позаимствован от мотоцикла «Минск». К нему были подведены элементы управления.
Квадроцикл своими руками с двигателем от Урала
Самодельный квадроцикл с двигателем от мотоцикла «Урал»: фото и описание конструкции.
Приветствую любителей самодельной авто мото техники! Сегодня хочу показать самодельный квадроцикл построенный одним из умельцев.
В качестве донора для самоделки, автор использовал мотоцикл «Урал».
Мотоциклетная рама была доработана, сделаны крепления для рычагов подвески квадроцикла.
Также в этой конструкции использованы запчасти от автомобиля ВАЗ классика: колёса, рычаги подвески, полуоси, ступицы и пр.
На фото: передняя подвеска квадроцикла.

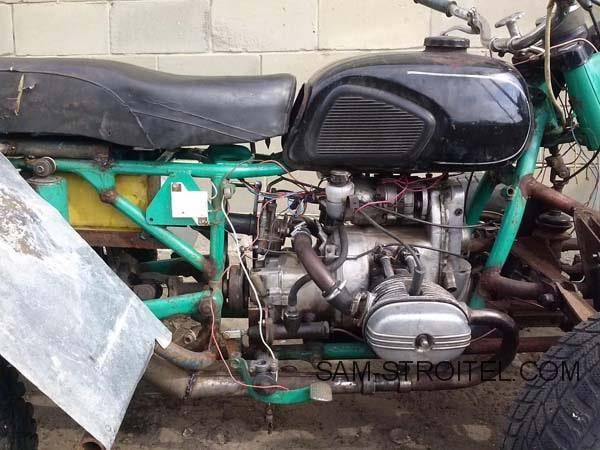

Силовой агрегат от мотоцикла «Урал», его мощность составляет приблизительно 32 л.с. Недостатком этого ДВС является довольно высокий расход топлива и периодический перегрев.
Чтобы понизить обороты двигателя, дополнительно установлен боротовой редуктор от ЛуАЗа.
В целом, получился отличный аппарат для поездок по бездорожью, конечно привод здесь только задний, но мощности двигателя вполне достаточно для такой техники.
Автор самоделки: Алексей Податнов.
Источник
Инструменты и материалы
Не так просто создать свой квадроцикл, ведь, помимо чертежей, нужно обладать еще и навыками токаря и сварщика, чтобы в процессе создания не испортить модель и надежно изготовить и приварить все детали. Все технические характеристики зависят от базы, на основе которой создается вездеход.
Самыми лучшими «донорами» считаются мотоциклы из советского прошлого, такие как «Иж» или «Урал», «Днепр МТ», мотороллеры «Муравей» или любой другой модели, автомобили «Ока» или «Нива». Некоторые умельцы для улучшения характеристик берут часть деталей от мотоцикла и часть – от машины. Выбор «донора» делают на основании того, для каких целей необходим квадроцикл, так как от этого зависит, какие характеристики у него будут.
Кроме чертежей и «доноров», нужны инструменты, оборудование и просторное помещение, в котором можно осуществлять все работы по сборке квадроцикла. Чертежи используются как готовые, так и самостоятельно разработанные. Из инструментов, необходимых для изготовления, нужны будут: сварочный аппарат, болгарская пила, дрель, различные наборы ключей, трубогиб, мелкий инструмент (молоток, разные отвертки, пассатижи).
Стоит не забыть и еще про ряд важных составляющих.
- Двигатель от «донора». Тут все зависит от того, какая мощность вам необходима. Для легкой модели хватит двигателя от мотороллера. Для модели, предназначение которой – езда по бездорожью и перевозка грузов, необходим движок от мотоцикла или машины.
- Рама. Вариантов создания этой детали два – сделать самостоятельно либо модифицировать раму, которая имеется. Главное условие – надежность крепления двигателя, трансмиссии и привода.
- Задняя или передняя подвеска. Переднюю подвеску от мотоцикла проще будет устанавливать. Если хотите поставить заднюю подвеску, то тут будут два варианта: установить задний мост машины или установить карданно-редукторную систему. В любом случае для модели нужна независимая подвеска с большим дорожным просветом.
- Рулевая система. Система берется или от мотоцикла, или от автомобиля. Можно совместить две системы в одну, например от мотоцикла – руль, рычаг и вал, которые устанавливают сверху, а от машины – рулевые тяги, монтируемые снизу.
- Тормозная система. Она должна быть новой или с минимальным пробегом, от этого зависит безопасность езды.
- Охлаждение.
- Глушитель. Эту деталь можно купить или изготовить самостоятельно.
- Аккумулятор, фары.
- Корпус, обвесы.
Квадроцикл из оки своими руками
Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.
Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).
Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.
Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.
Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.
Пониженных передач и блокировки дифференциалов нет.
Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.
Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.
Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.
Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока
» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.
Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.
Двигатели и трансмиссия
Мотор от «Урала» чаще всего используют при создании самодельных квадроциклов. Этот двигатель достаточно мощный и выносливый, что обеспечивает мототехнику высокой функциональностью. Такой квадроцикл можно будет эксплуатировать как для езды по бездорожью, так и в хозяйственных целях.
Стоит отметить, что двигатель «Урала» довольно мощный. Это четырехтактный двухцилиндровый мотор, который имеет объем 750 см³, а мощность – 41 л. с.
При сборке рекомендуется применять не только двигатель от мотоцикла «Урал», но и его трансмиссию. В этом случае система будет работать слаженно. У представленного мотоцикла КПП имеет 4 ступени переключения скоростей, а также задний ход. Стандартная комплектация также содержит карданный привод заднего колеса.
Руль от «Урала» также применяется в конструкции, но потребуется выполнить некоторые доработки. Нужно добавить приводы, которые теперь будут крутить два колеса. В конструкцию добавляют рычаги, шаровые опоры, которые берут с автомобиля. Дополнительные детали также можно купить в специализированном магазине. При сборке нужно добиться высокой точности и комфорта руля будущего квадроцикла.
Самодельные квадроциклы: подробный гайд
Методикой изготовления квадроциклов мало кто делится, но есть и те, кто не скрывает своих наработок. В этой статье мы поделимся примерами достижений автомехаников-практиков, которые самостоятельно собирали мотовездеходы из подручных материалов.
Как сделать квадроцикл своими руками
Спроектировать и собрать мотовездеход по силам только знающим дело механикам. Для этого потребуется не только опыт, но и подходящие комплектующие с инструментами.
Для создания квадроцикла используют рабочие детали от автомобиля или мотоцикла: например, мотор от мотоцикла Урал, Минск, ИЖ Планета или Юпитер, основные узлы от ВАЗа или Оки. В ход могут пойти даже вышедшие из строя, но переработанные комплектующие.
Квадроцикл из Оки
Конструктор Сергей Плетнёв из Пермского края собрал квадроцикл на основе малолитражного автомобиля «Ока». На сборку у него ушёл год работы.
Основные комплектующие
- Руль от мотоцикла «Урал»;
- вазовские ШРУСы и межколёсные редукторы;
- 15-дюймовые передние и задние колёса от Niva Chevrolet;
- бензобак из 20-литровой канистры;
- двигатель, коробка передач, сцепление, часть приборной панели и подголовник от Оки.
Технические характеристики
Вес430 кгРазмеры2300х1250 ммВысота по рулю и седлу1250 / 900 ммКлиренс300 ммКолёсная база1430 ммКолея1045 ммМаксимальная скорость65 км/ч
Чертежи квадроцикла
Двухцилиндровый четырёхтактный двигатель жидкостного охлаждения от «Оки» выдаёт 32 л. с. Для автомобиля это мало, а для мотовездехода — вполне достаточно. Рулевое управление получилось гибридного типа. Сверху использованы мотоциклетные рычаг и вал, снизу — автомобильные рулевые тяги.
Трансмиссия у самодельного квадроцикла своеобразная. В её основу положены доработанные комплектующие от ВАЗа.
Для понижения скорости и повышения крутящего момента была удалена зубчатая пара: вместо неё использована цепная передача. Мёжколёсные редукторы позаимствованы у «вазовской» классики.
Полуоси автомеханик решил удалить и заменить их на ШРУСы переднего привода ВАЗа. ШРУСы также были использованы и в других узлах трансмиссии.
Глушитель разработан самим Плетнёвым. Он состоит из двух камер, входной патрубок загерметизирован асбестом.
На создание стеклопластикового обвеса ушло 10 кг эпоксида, 1 кг пластификатора и 1 кг отвердителя, 5 м стекломата и 15 м стеклоткани.
Квадроцикл из мотоцикла
Ещё один квадроцикл Сергея Плетнёва, на этот раз — на базе тяжёлого мотоцикла «Урал-2» с пробегом 12 000 км. От мотоцикла были взяты главные узлы — двигатель, коробка передач, сцепление, а также видоизменённая рама.
Квадроцикл своими руками — полноценная техника или просто хобби?
Собирать квадроцикл своими руками увлекательно. Создатель приобретает опыт, тренирует находчивость и терпение.
Однако самодельные мотовездеходы не стоит рассматривать как полноценную альтернативу заводским моделям — даже самый лучший квадроцикл, собранный своими руками, будет заведомо хуже серийного.
Кроме того, самостоятельная сборка занимает много времени — даже опытные механики тратят год и более.
На новую технику распространяется заводская гарантия. В плане комфорта и надёжности серийные экземпляры CFMOTO вне конкуренции — на них можно отправиться хоть в путешествие, хоть на скоростные покатушки.
Преимущества квадроциклов CFMOTO
Современный дизайн и технологииМодельный ряд CFMOTO полностью обновляется каждые 3-5 лет, а улучшения в технологиях и дизайне вносятся постоянно в течение всего периода производства.
Качественные комплектующиеНа технику CFMOTO устанавливают комплектующие признанных брендов – CVTech (Канада), Sumitomo (Япония), Delphi (Италия, Германия), Bosch (Германия).
Место для двоихВсе квадроциклы CFMOTO – полноценные двухместные модели с удобной посадкой, они позволяют свободно разместиться и водителю, и пассажиру.
Богатая базовая комплектацияУже с завода большинство квадроциклов CFMOTO имеют: лебёдку, зеркала, защиту рук, грузовые площадки, усилитель руля, легкосплавные диски и шины с грязевым протектором.
Гарантия 2 года без ограничения пробегаНа любую технику CFMOTO распространяется двухлетняя гарантия без ограничения по пробегу на все узлы и агрегаты.
Надежность и неприхотливостьВладельцы техники CFMOTO описывают ее как очень надежную и качественную. Пробег некоторых квадроциклов переваливает за десятки тысяч километров эксплуатации в самых тяжелых условиях.
Посмотреть адреса дилерских центров CFMOTO
С чего начать?
Если появилось настойчивое желание самостоятельно сделать это чудо техники, начать стоит с планирования. Необходимо определиться, с моделями, на основе которых будет собран транспорт, и составить под них чертежи. Обязательно продумать, какие инструменты будут необходимы в процессе работы и позаботиться о том, чтобы они были в исправном состоянии. Каким бы скучным ни казалось это занятие, без предварительной подготовки ничего не выйдет. Если по каким-либо причинам нет возможности самостоятельно сделать чертеж, следует найти готовый вариант.
Далее понадобятся исходники. Квадроцикл с технической точки зрения представляет собой помесь из машины и мотоцикла. Соответственно, для его изготовления понадобится мотоцикл и машина. Оптимально подобрать отечественные модели на вторичном рынке, это будет недорого, но по качеству вполне удовлетворительно для строительства квадроцикла. Машину лучше использовать небольшую типа «Оки» или «Нивы». Из мотоциклов очень популярен для таких целей «Урал», можно взять «ИЖ».
Автомагнитола, изготовленная своими руками
Из рассмотренного примера, самостоятельно мы могли только установить уже готовый аппарат, купленный в магазине. А теперь приступим к сборке из тех материалов, которые должны оказаться под рукой, чтобы все получилось.
Итак, нам понадобится:
- Динамики достаточной мощности (можно фирмы BOSS или Mystery).
- Труба канализационная толстостенная для наружного применения.
- Кусок листа с шумоизолирующими свойствами.
- Динамики такого размера, чтобы поместились в трубу.
- Пена для монтажа и кусок фанеры.
- Любая автомагнитола.
- Рамка для защиты от пыли и воды.
- Краска и шпаклевка.
Установив набор необходимые элементы системы в трубу, нужно будет задуть все пеной. Конструкция получится добротная и «непотопляемая». Результат стоит того, чтобы повозится.
