Реле регулятор скутера, для чего он нужен

Самодельный реле-регулятор для скутера (мопеда) 1 фазный

Всем бодрого дня! или ночи)

Так получилось, что родной РР на мопеде испустил волшебный дым и перестал сопротивляться переменному току. Новый стоит около 500 р, но надёжность на уровне «как повезёт». Поэтому, ещё и учитывая, что у меня усиленные обмотки генератора, было принято решение нарисовать схему своего собственного реле-регулятора и воплотить её в жизнь, т.е. наполнить волшебным дымом, на котором работает вся электроника.

Сразу напишу, что 99 % схем из интернета — косячны в той или иной степени. Поэтому пришлось рисовать свою.

Поскольку регулятор работает по принципу шунтирования генератора, то желательно при заведённом двигателе всегда держать включенными габариты и ближний свет, чтобы ток вырабатываемый генератором превращался в свет фарой, а не в тепло реле-регулятором.Регулятор шунтирующего типа более предпочтителен для скутера, нежели предлагаемые некоторыми авторами регуляторы понижающего типа. Т.к. шунтирующий регулятор обеспечивает нагрузку генератора постоянной мощностью, вследствие чего наблюдается стабильность оборотов коленвала. При использовнаии понижающего регулятора при отсутствии нагрузки обороты ХХ резко возрастут, что может привести к троганию скутера с места.

Описание схемы.VD1 — выпрямляет переменное напряжение с обмотки генератораVS1, VS2 — шунтируют обмотку генератораVT1 — усиливает ток управления для VS1, VS2VD2 (в цепи эмиттера VT1) — термокомпенсация (1N4001)DA1 — высокостабильный источник напряженияR1, R3 — подстройка выходного напряжения

VD1, VS1, VS2 монтируются на радиатор через термопасту. Радиатор как можно большего размера прикручивается, по возможности, к металлической раме мопеда.

Как проверить регулятор напряжения скутера?

Для проверки необходимо запастись мультиметром у которого есть функция вольтметра. Он нужен для замеров напряжения на выходе регулятора напряжения.

Чтобы замерить напряжение сначала надо добраться до места назначения. Для этого нужно снять передний обтикатель. Как правило он прикручен несколькими гайками и на заклепках (например на Honda dio 3 гайки и 4 заклепки)

Снимаем обтекатель осторожно, его легко повредить. Там нам нужно найти небольшую коробку в которой есть 4 выхода (в некоторых скутерах выходов 5)

Выходы имеют следующие цвета: зеленый , красный , желтый и белый .

Для того чтобы измерить напряжение нужно чтобы скутер сначала стабилизировался в работе, то есть холостые обороты должны быть стабильны. Можно поставить его на подножку, завести и дождаться стабилизации. Если скутер не заводится, или не держит холостые, то прочитайте статью: скутер не держит холостые обороты. Если все хорошо, то нужно замерить напряжение между красным и зеленым проводом. Наш измерительный прибор ставим на 20В, режим измерения постоянного напряжения. Если напряжение в пределах 14.6 – 14.8 то это нормальное напряжение реле-регулятора. Эсли не исправен регулятор, то это значение может колебаться даже на 5В и больше в любую сторону. Если значение меньше 14.5В, или превышает 15В, то регулятор не исправен.

Теперь нужно проверить напряжение поступающее на освещение. Поскольку туда поступает переменное напряжение, то и наш мультиметр ставим на измерение переменного напряжения 20В. Чтобы измерить напряжение поступающее на освещение нужно замерять его между зеленым и желтым проводами. Как правило, норма для освещения это напряжение в 12 вольт, большинство лампочек накаливания рассчитаны именно на такое напряжение. Допускается + – 0.5 вольт. Не забывайте что скутер работает на холостых и если добавить оборотов то напряжение поднимется, но не допустимо даже чтобы напряжение на регуляторе поднималась до 13+ вольт. При не исправном регуляторе, напряжение может подниматься выше. Например до 15-16В, но для лампочек накаливания вредно даже 13 вольт напряжения. Регулятор однозначно неисправен. Особенно учитывая, что это на холостых оборотах двигателя.

Если вы увидели что регулятор напряжения не исправен, то нужно в срочном порядке заменить его. В противном случае совсем скоро к нему добавляться другие приборы которые просто не выдержали высокого напряжения.

Реле регулятор напряжения скутера 4т можно купить за 500 руб.

Регулятор напряжения на скутере

Регулятор напряжения на скутере

Регулятор напряжения на скутере также называют реле-регулятор — это важнейшая деталь всей электрической системы скутера, которая помимо обеспечения основных функций помогает аккумулятору работать дольше и лучше. Но основная задаче реле регулятора — обеспечить стабильную подачу тока, который поступает от генератора. После того как ток поступил на реле-регулятор, деталь начинает правильное его распределение на все необходимые приборы, среди которых лампочки, аккумулятор, датчики, индикаторы и прочие. По своему предназначению реле можно сравнить с трансформатором, который принимает и распределяет электричество. Без него ток будет попросту идти в неправильном количестве, что грозит мгновенному выходу из строя всех приборов. В зависимости от модели скутера реле не дает генератору вырабатывать напряжение большее или меньшее нормы, в более частых случаях эта норма колеблется от 12 до 14,5 вольт. Все потребители тока (фары, повороты, датчики и т. д.) создаются с расчетом на использование до 12 вольт.

Также стоит учитывать, что изначально генератор скутера вырабатывает в среднем от 30 до 35 вольт, но при начале работы реле-регулятор напряжения скутера 4т позволяет снизить этот показатель до приемлемых 12-14.5 вольт. Еще одна важная задача данной детали в том, что она получает от генератора переменный ток, превращая его в постоянный. При поломке реле напряжения вам грозит быстрый износ всех электроприборов, лампочки со временем перегорят и придется менять из до тех пор, пока они не получат постоянный ток в предельно допустимом количестве.

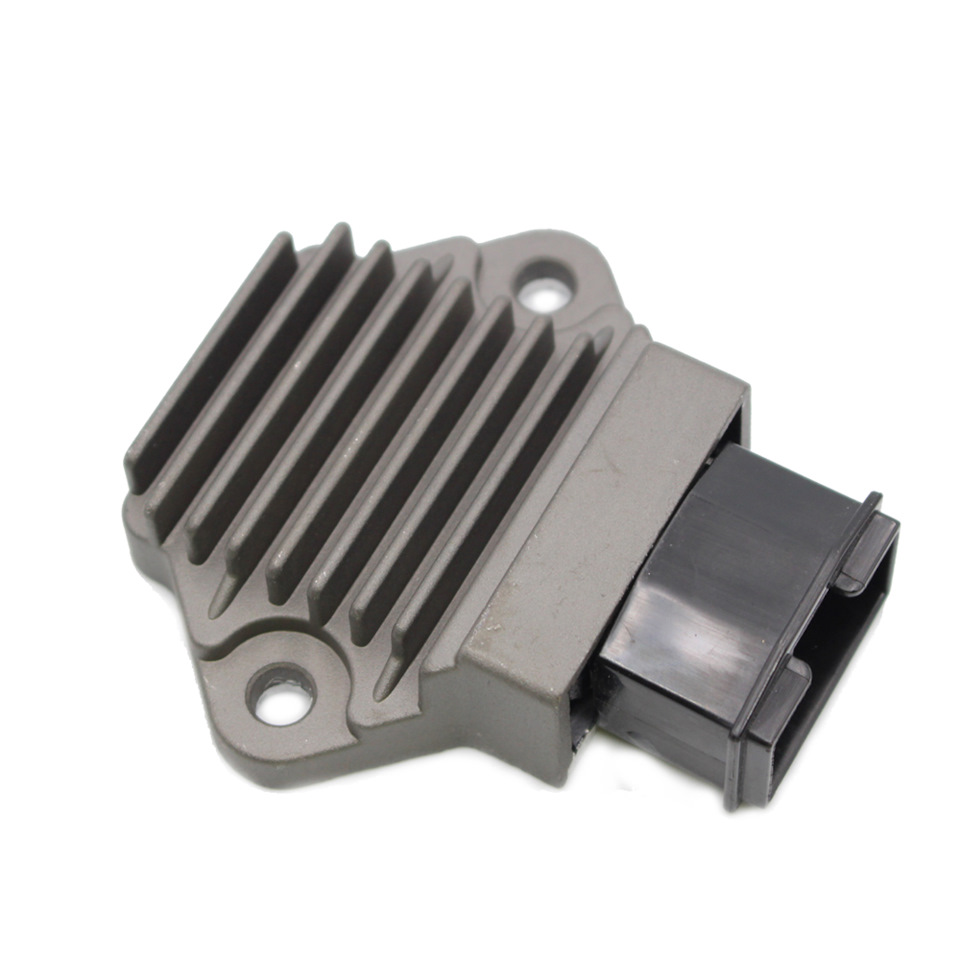

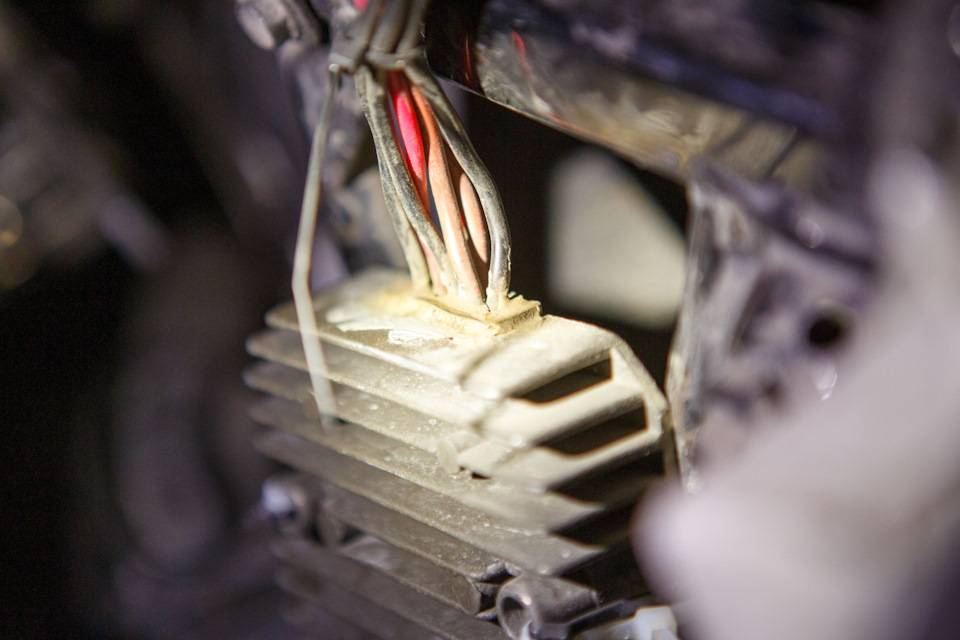

Как выглядит реле-регулятор?

Данная деталь внешне достаточно небольшая, она выглядит как маленький радиатор из алюминия. Он отлично работает с тиристором, который имеет плоскую поверхность и располагается под радиатором. Задача тиристора — нормализовать напряжение при скачках выше или ниже нормы. Реле-регулятор находиться в передней части скутера под передним пластиком, его легко найти благодаря заметному внешнему виду. Если учитывать деталь китайских 4т скутеров, характеристики детали и ее тип подбирается в соответствии с приборами скутера, расположением и их характеристик. Настоятельно рекомендуем покупать реле в точности под вашу модель скутера, в противном случае разъемы не подойдут.

Проверка реле регулятора на скутере

Если вы заметили, что лампочки на вашем скутере часто перегорают, даже после замены это происходит через какой-то промежуток, скорее всего у вас сломалось реле-регулятор. Но перед заменой нужно в этом убедиться, проверив деталь при помощи тестера. Для этого берем механический или электронный тестер. Первым делом нужно настроить прибор, включив ему режим «КилоОм». Дальше придется снять реле со скутера и замерить показатели на выводах, которые промаркированы на картинке ниже.

Первым делом щупом замеряем показатели выводов АВ, они должны показать 18 кОм. Далее меняем местами щуп и проверяем выводы ВА, тестер должен показать 0 кОм, то есть никак не реагировать. Если тестер начинает реагировать, скорее всего реле сломано. После этого проверяем выводы СД, показатель должен быть в пределах 33 кОм. Поменяв местами выводы на ДС напряжение должно немного вырасти, например, до показателя 42 кОм. В других случаях прозвона выводов меняя их (АД, ДВ и т. д.), тестер не должен реагировать на действие, отметка должна показывать о кОм.

Важно: данный пример проверки реле проводился на японском скутере бренда Хонда, поэтому если вы владелец любой из моделей Tact, Dio или Lead, смело проверяйте исправность вышеприведенным способом

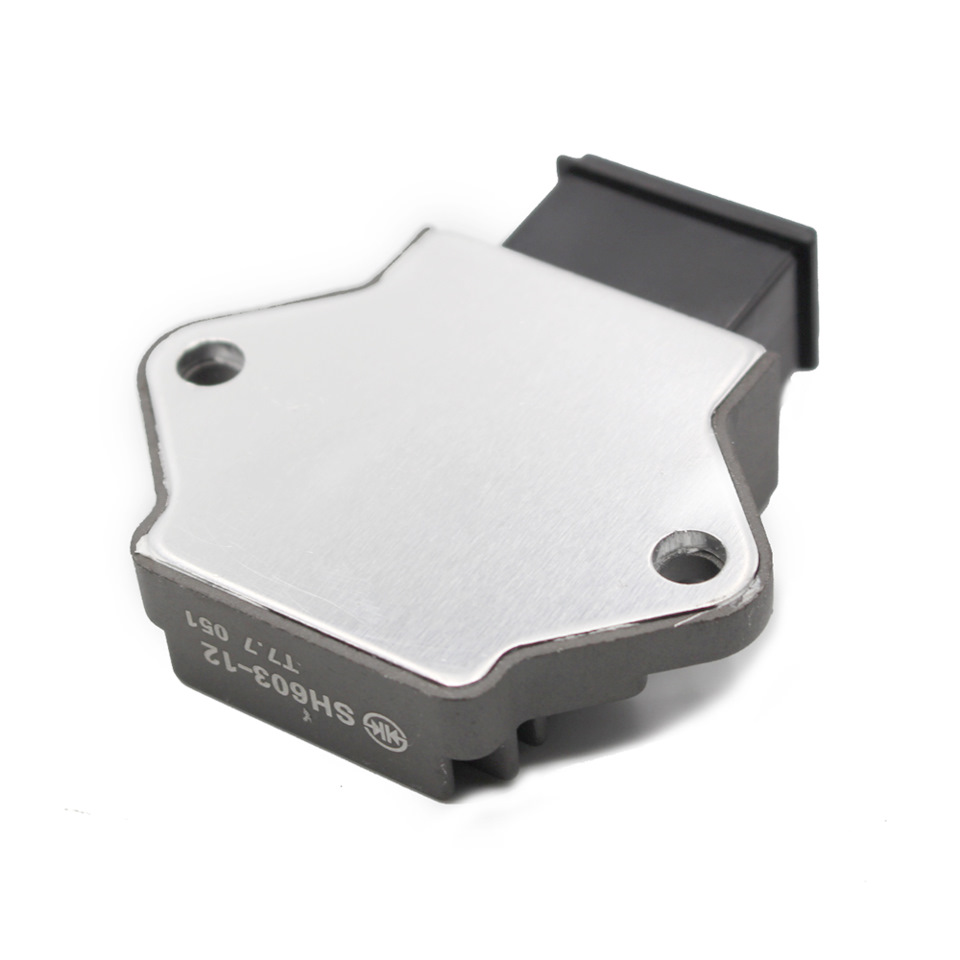

Реле регулятор с Али Экспресс на Хонду.

Нашлось немного свободного времени для установки реле регулятора с Али на Хонду ВФР 1989 года.Ранее стояло реле от Сузуки. По словам прежнего владельца. Крупное. С большим радиатором. Прихвачено было на подножку стяжками.

Грелось сильно. И вроде при покупке выдавало что-то около 14 вольт. Но мотоцикл долго стоял. (владелец уже купил другой) и при покупке взбрыкнул бензонасос. А потом из-за него перегорал предохранитель. Туда же ушёл и аккумулятор. Впрочем он был подуставший. Некоторое время катался с батареей от УПС на 40а, привязанной на пассажирское сиденье. 13 кг.ФОто вобщем-то нет.Регулятор пришёл довольно компактный.

Легко подключил. После запуска выдаёт 14.5в при включенном свете. И 14.55 без. Нормально. Размеры регулятора небольшие и радиатор невыразительный.

Зато на задней поверхности выраженная алюминиевая поверхность. С которой подразумевается хороший теплоотвод.

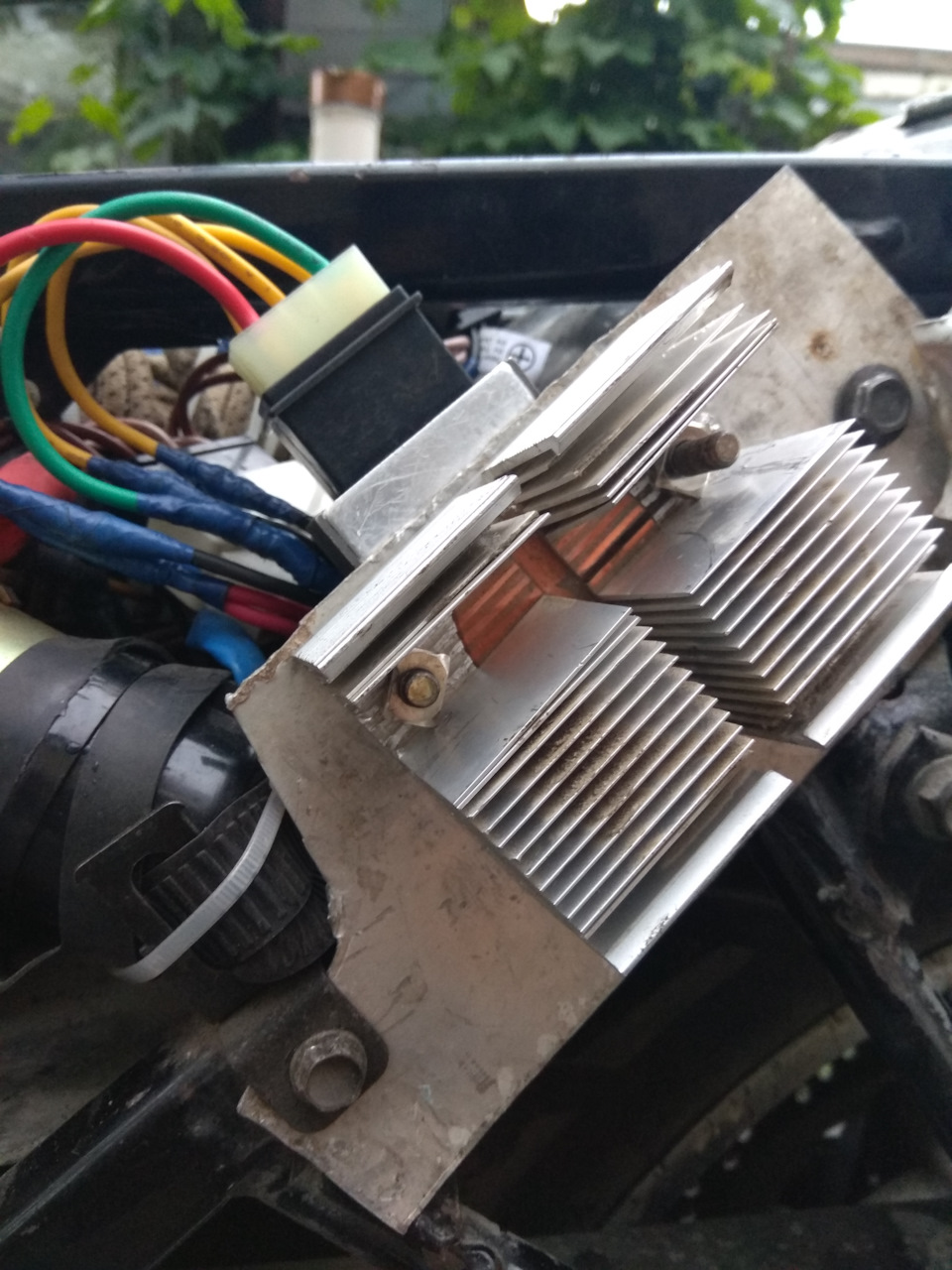

Контактов 5. 3 подключаются к 3 фазам генератора. Оставшиеся два на плюс и минус. Где были на прежнем реле.При проверке регулятор ощутимо грелся. Стало понятно, что без дополнительного охлаждения работать будет недолго.Нашёл в хозяйстве старый кулер процессора и кусок алюминиевой пластины миллиметра два толщиной. Насверлил отверстий, соединил всё болтами и прикрутил на новое место. Левое крепление на крепеже бензонасоса. Правое на крепеже пластика.

Попробовал — работает как надо. Сам реле регулятор греется умеренно. Пластина и радиатор нагреваются одинаково с реле регулятором. Значит теплоотвод идёт. Всё спряталось под пластиком. Там оказалось достаточно места для всего этого хозяйства.ЗЫ. Новый аккумулятор взял штатного размера на 9Ач. Над ним поместился насос велосипедный пластмассовый. Небольшой. Ничего не весит — а в дороге может пригодиться.

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

К основным периферийным потребителям скутера относятся:

  • аккумулятор;
  • индикаторы;
  • лампочки;
  • датчики;
  • обогатитель;
  • другие узлы;
  • пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

В случае нарушения работы реле приборы скутера выходят из строя, быстро изнашиваются или перегорают.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

Регулятор напряжения для скутера своими руками

Реле-регулятор можно сделать своими руками, для этого требуется немного знаний и схемы регулятора напряжения скутера. Мы будем делать регулятор напряжения на китайский скутер своими руками. Самый дешевый вариант, это взять шунтирующий регулятор напряжение. Нюансом является то, что для исправной работы нужно разобрать генератор и вывести отдельным проводом провод от массы.

Было принято решение сделать регулятор напряжения своими руками по той причине, что китайские аналоги столь паршивые, что здесь просто нет слов. Смотрим на фото схема китайс регулятора напряжения:

Будем собирать по этой схеме однофазного генератора:

Для того чтобы сделать реле-регулятор нужно сначала разобрать генератор и снять с двигателя статор. Теперь мы видим такую картину:

На фото видно массу которую надо отпаять, и к ней нам надо припаять отдельный провод на обмотку. После чего его нужно вывести на наружу. Именно этот провод и будет одним концом обмотки. Второй конец – белый провод.

После этого осторожно собираем генератор в обратном порядке. Для чего это все деллось?! У нас с генератора теперь выходит 2 провода которые мы и будем использовать (всех проводов 3) Все изменения, которые произошли можно увидеть на фото ниже:

Подключение регулятора напряжения изображена на этой схеме регулятора напряжения скутера:

Ну вот и все. Наш регулятор напряжения для скутера своими руками почти закончен. Теперь к клемме «+» аккумулятора скутера нужно подключить желтый провод от нашего старого реле-регулятора.

После всей проделанной работы мы получили постоянное напряжение на нашей борт. сети.

Еще один самодельный регулятор напряжение для скутера на видео:

Как заменить неисправный реле-регулятор на скутере?

Если на контакты аккумуляторной батареи не подаётся зарядный ток при исправно работающем генераторе ― нужно менять стабилизатор. Заменить его самостоятельно не составит труда.

Для этого нужно проделать следующее:

  1. Установить скутер на центральную опору.
  2. Найти место расположения прибора в конкретной модели мопеда. Если найти сразу не удаётся ― можно воспользоваться инструкцией по эксплуатации.
  3. Произвести демонтаж облицовки. В зависимости от модели мопеда стабилизатор может находиться на передней части (под передним пластиком), в задней части либо под сиденьем. В этом случае снимается подседельное пространство вместе с сиденьем.
  4. Открутить прибор с посадочного места с сохранением крепежа. Как правило, реле крепится к раме скутера болтом, реже саморезом.
  5. Отсоединить фишку разъёма и закрепить новый регулятор крепёжным элементом. Установленный прибор должен иметь распиновку и разъем, аналогичные заменённому, и подходить по параметрам именно для этой модели скутера.
  6. Подключить реле-регулятор на скутере в стандартный разъем и собрать остальные запасные части в порядке, обратном разборке.

Как изготовить реле-регулятор своими руками?

Для изготовления реле-регулятора своими руками нужны схема и немного знаний. В основу модели самодельного регулятора положен принцип разбора генератора и вывода отдельным концом провода от массы.

В качестве схемы можно взять схему подсоединения реле-регулятора (рисунок 3), и на ее основе собрать однофазный генератор.

Для сбора стабилизатора нужно:

  • разобрать генератор и снять статор с двигателя;
  • затем с генератора нужно отпаять массу, припаять к ней отдельный дополнительный провод для обмотки и вывести его наружу. Этот провод и будет одним концом обмотки. Второй конец ― провод генератора;
  • после вывода проводов нужно собрать генератор в обратном порядке.

При таком устройстве у генератора получается 2 провода (всего их должно быть 3). Подключить стабилизатор можно по такой схеме:

В заключение процесса нужно к клемме «+» подключить желтый провод со старого регулятора, чтобы получить постоянное напряжение на бортах сети. Проверить полученный регулятор напряжения на скутере. На этом процесс создания самодельного прибора можно считать законченным.

Реле-регулятор ― вещь очень полезная и нужная для нормальной работы мопеда. Однако требует внимания и постоянного мониторинга его работы. Поэтому если прибор вышел из строя либо его показатели неудовлетворительные, лучше его заменить на новый, стоимость которого сегодня составляет от 300 до 500 рублей.

Скутерист

Если бы регулятор напряжения был неисправен или отсутствувал на скутере то напряжение бы прыгало и быстро погорели бы все приборы. Регулятор держит напряжение в определенных нормах не давая ему слишком подниматься и опускаться, как правило в пределах 12-14.5 вольт. Например лампы накаливания существенно страдают даже от повышения напряжения на 2 вольта.

Генератор может выдавать и 35 вольт, а регулятор сбрасывает это напряжение до 12 вольт. Для зарядки аккумулятор скутера нужно постоянный ток, именно регулятор превращает переменный ток в постоянный. Поэтому за состоянием регулятора напряжения скутера надо смотреть очень внимательно чтобы не наделать беды. Один из способов понять что реле-регулятор вышел из строя это то, что лампочки быстро перегорают. Они сами по себе имеют достаточно высокий ресурс и долговечность но одновременно чувствительны к перепаду напряжения. Кстати при запуске скутера со стартера, происходит сильный скачок напряжение который также способен навредить, но регулятор на скутере снова исправляет эту ситуацию.

Различные производители скутеров ставят разные реле-регуляторы, поскольку для каждой модели он нужен индивидуальный. В зависимости от схемы регулятора напряжения могут отличаться также и разъёмы.

Реле регулятор напряжения на китайском скутере отличается от японского даже количеством клемм. Так, в китайском их 5 (папа), а в японском всего 4.

Но общий принцип работы регулятора напряжения во всех почти одинаковый и выполняет роль коммутации напряжения с помощью мощного тиристора, включение и отключение напряжения с генератора.

Схема регулятора на японских скутере:
