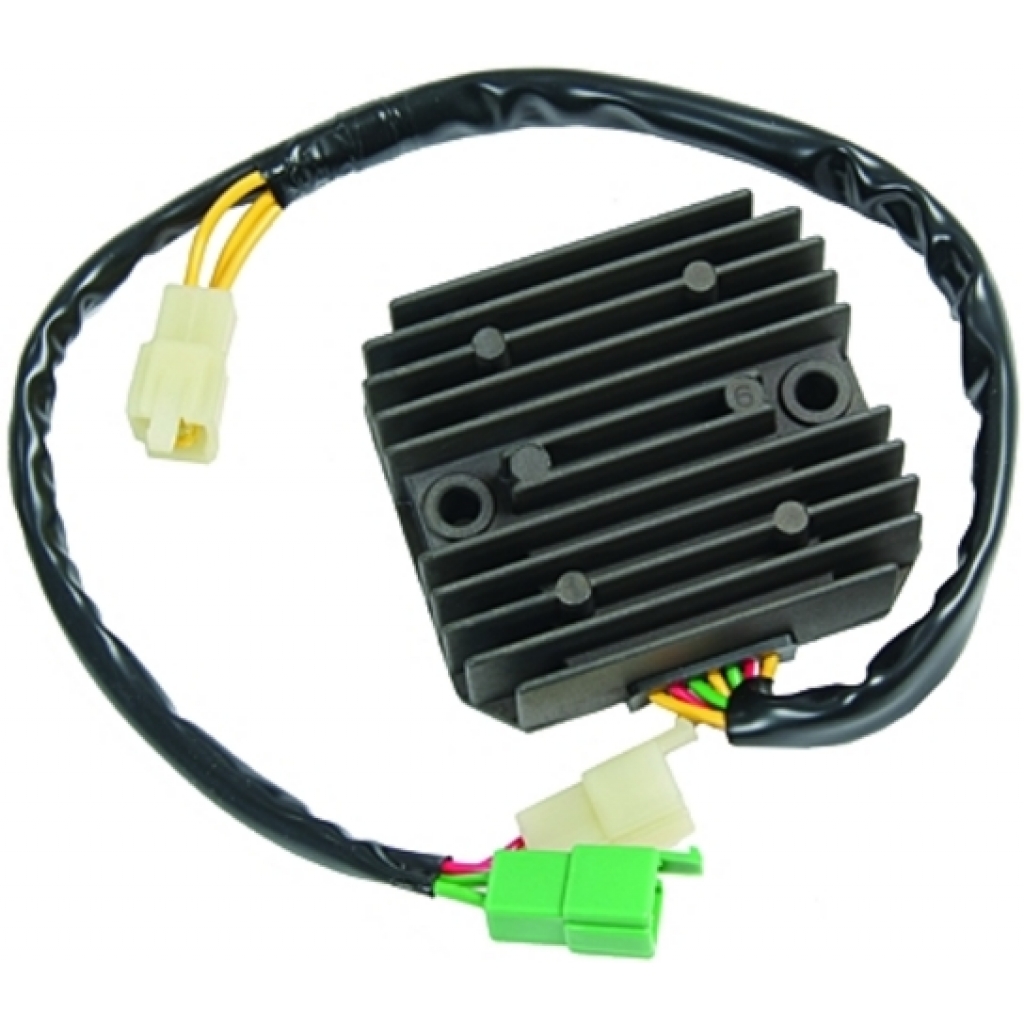

Изготовление нового реле-регулятора для японского мотоцикла

Как изготовить реле-регулятор своими руками?

Для изготовления реле-регулятора своими руками нужны схема и немного знаний. В основу модели самодельного регулятора положен принцип разбора генератора и вывода отдельным концом провода от массы.

Для сбора стабилизатора нужно:

  • разобрать генератор и снять статор с двигателя;
  • затем с генератора нужно отпаять массу, припаять к ней отдельный дополнительный провод для обмотки и вывести его наружу. Этот провод и будет одним концом обмотки. Второй конец ― провод генератора;
  • после вывода проводов нужно собрать генератор в обратном порядке.

При таком устройстве у генератора получается 2 провода (всего их должно быть 3). Подключить стабилизатор можно по такой схеме:

Схема изготовления реле-регулятора своими руками

В заключение процесса нужно к клемме «+» подключить желтый провод со старого регулятора, чтобы получить постоянное напряжение на бортах сети. Проверить полученный регулятор напряжения на скутере. На этом процесс создания самодельного прибора можно считать законченным.

Реле-регулятор ― вещь очень полезная и нужная для нормальной работы мопеда. Однако требует внимания и постоянного мониторинга его работы. Поэтому если прибор вышел из строя либо его показатели неудовлетворительные, лучше его заменить на новый, стоимость которого сегодня составляет от 300 до 500 рублей.

Как вам статья?

Мне нравится3Не нравится1

Как проверить регулятор напряжения скутера?

Для проверки необходимо запастись мультиметром у которого есть функция вольтметра. Он нужен для замеров напряжения на выходе регулятора напряжения.

Чтобы замерить напряжение сначала надо добраться до места назначения. Для этого нужно снять передний обтикатель. Как правило он прикручен несколькими гайками и на заклепках (например на Honda dio 3 гайки и 4 заклепки)

Снимаем обтекатель осторожно, его легко повредить. Там нам нужно найти небольшую коробку в которой есть 4 выхода (в некоторых скутерах выходов 5)

Выходы имеют следующие цвета: зеленый, красный, желтый и белый.

Для того чтобы измерить напряжение нужно чтобы скутер сначала стабилизировался в работе, то есть холостые обороты должны быть стабильны. Можно поставить его на подножку, завести и дождаться стабилизации. Если скутер не заводится, или не держит холостые, то прочитайте статью: скутер не держит холостые обороты. Если все хорошо, то нужно замерить напряжение между красным и зеленым проводом. Наш измерительный прибор ставим на 20В, режим измерения постоянного напряжения. Если напряжение в пределах 14.6 – 14.8 то это нормальное напряжение реле-регулятора. Эсли не исправен регулятор, то это значение может колебаться даже на 5В и больше в любую сторону. Если значение меньше 14.5В, или превышает 15В, то регулятор не исправен.

Теперь нужно проверить напряжение поступающее на освещение. Поскольку туда поступает переменное напряжение, то и наш мультиметр ставим на измерение переменного напряжения 20В. Чтобы измерить напряжение поступающее на освещение нужно замерять его между зеленым и желтым проводами. Как правило, норма для освещения это напряжение в 12 вольт, большинство лампочек накаливания рассчитаны именно на такое напряжение. Допускается + – 0.5 вольт. Не забывайте что скутер работает на холостых и если добавить оборотов то напряжение поднимется, но не допустимо даже  чтобы напряжение на регуляторе поднималась до 13+ вольт. При не исправном регуляторе, напряжение может подниматься выше. Например до 15-16В, но для лампочек накаливания вредно даже 13 вольт напряжения. Регулятор однозначно неисправен. Особенно учитывая, что это на холостых оборотах двигателя.

Если вы увидели что регулятор напряжения не исправен, то нужно в срочном порядке заменить его. В противном случае совсем скоро к нему добавляться другие приборы которые просто не выдержали высокого напряжения.

Реле регулятор напряжения скутера 4т можно купить за 500 руб.

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Распиновка реле-регулятора скутера

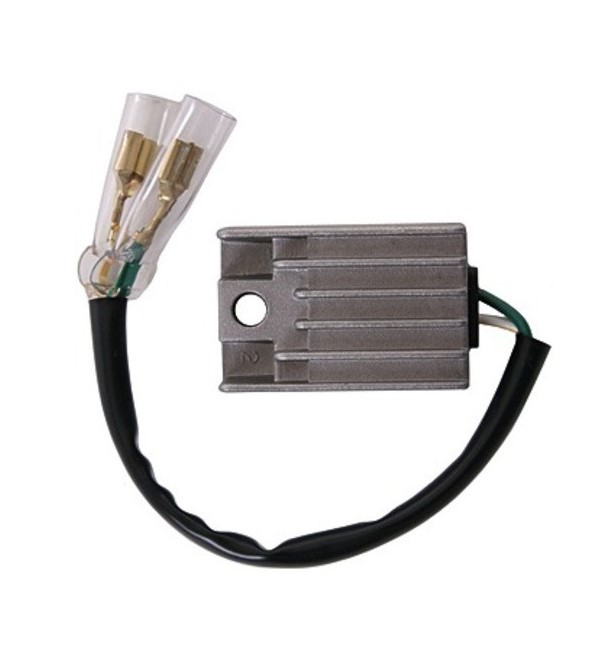

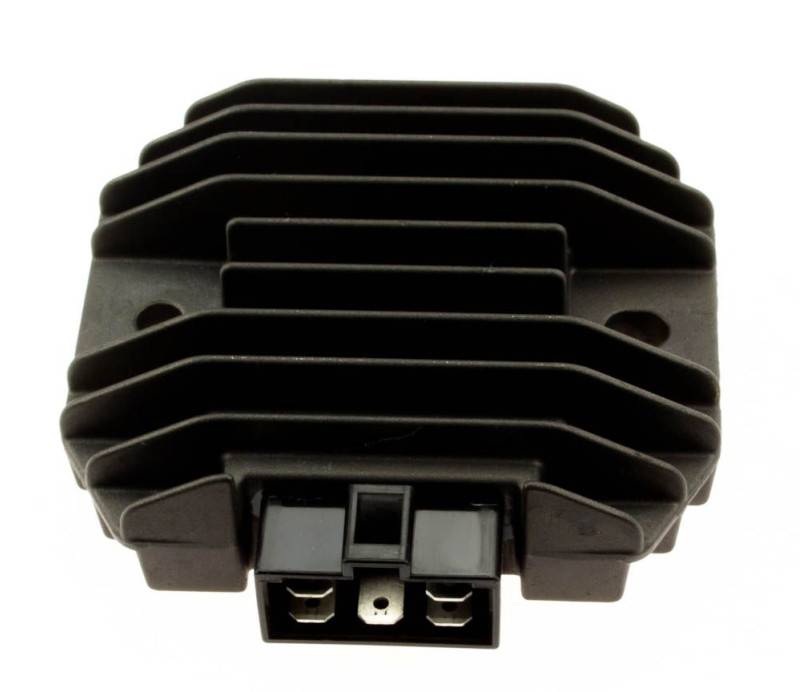

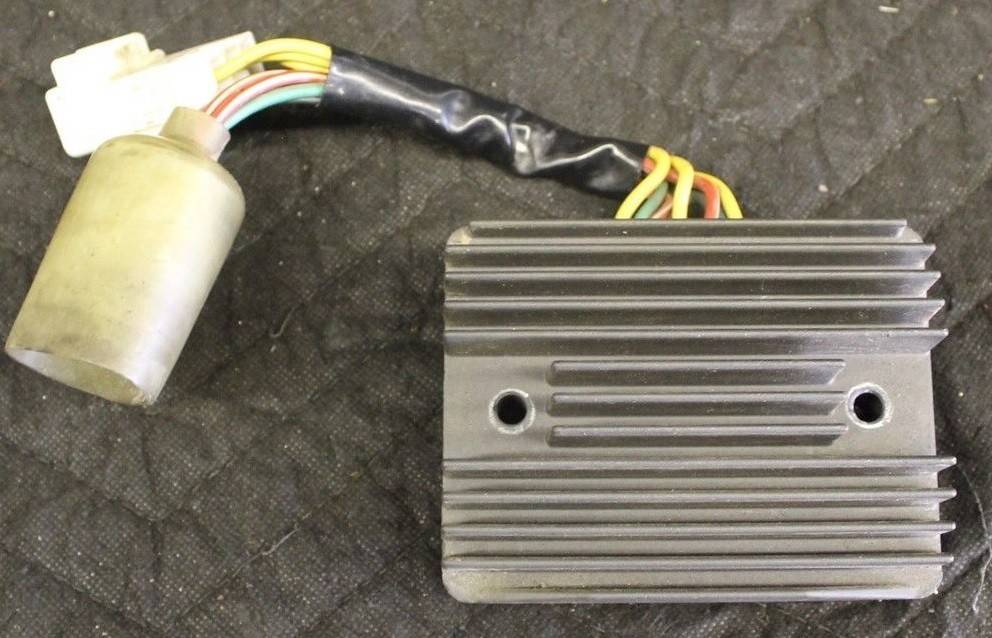

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

Электрическая схема подсоединения реле-регулятора

Что делать, если реле регулятор сломался

Иногда происходит ситуация, когда реле регулятор становится неисправным. В этом случае нет необходимости паниковать

Очень важно предпринять определенные меры для того, чтобы не дать всем системам мотоцикла выйти из строя

Для начала необходимо срочно отключить данное устройство от генератора и от аккумулятора, чтобы они не вышли из строя. Напряжение будет подаваться попеременно.

Главное только обратить внимание на то, чтобы генератор не вышел из строя. В этом случае напряжение будет подаваться от аккумулятора, где есть вероятность того, что он начнет выкипать и увеличиваться в размерах

В результате получится взрывоопасная ситуация.

Схема реле ругулятора мотоцикл показывает его устройство. Благодаря этому можно разобраться с тем, как его отремонтировать и осуществить подключение.

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

  • аккумулятор;
  • индикаторы;
  • лампочки;
  • датчики;
  • обогатитель;
  • другие узлы;
  • пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Распиновка реле-регулятора скутера

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

Электрическая схема подсоединения реле-регулятора

Режимы работы трехуровневого реле — регулятора

Уровень или режим “Минимум”, который соответствует выходному напряжению генератора 13,6 В, используется для работы при температуре воздуха свыше 20°С и применяется при высокой нагрузке на двигатель (пробки, горная местность).

Уровень “Норма” предполагает выходное напряжение 14,2 В, соответствует средней нагрузке на двигатель, используется весной и осенью при окружающих температурах 0– 20 °С.

В режим “Максимум” регулятор рекомендуется переводить при отрицательных температурах воздуха. В теплое время года он активизируется на короткое время для зарядки аккумулятора, сильно “посаженного” после длительной стоянки, например, акустической системой или по иным причинам.

Потребительские качества некоторых моделей трехуровневых реле улучшаются введением в состав схемы дополнительного полупроводникового ключа, который обеспечивает безопасный запуск двигателя. Данный узел блокирует подачу тока на обмотки генератора, если отсутствует у него стабильное выходное напряжение.

Ещё кое-что полезное для Вас:

Что делать, если реле регулятор сломался

Иногда происходит ситуация, когда реле регулятор становится неисправным. В этом случае нет необходимости паниковать

Очень важно предпринять определенные меры для того, чтобы не дать всем системам мотоцикла выйти из строя

Для начала необходимо срочно отключить данное устройство от генератора и от аккумулятора, чтобы они не вышли из строя. Напряжение будет подаваться попеременно.

Главное только обратить внимание на то, чтобы генератор не вышел из строя. В этом случае напряжение будет подаваться от аккумулятора, где есть вероятность того, что он начнет выкипать и увеличиваться в размерах

В результате получится взрывоопасная ситуация.

Схема реле ругулятора мотоцикл показывает его устройство. Благодаря этому можно разобраться с тем, как его отремонтировать и осуществить подключение.

Проверка катушки зажигания

Отключаем аккумулятор и снимаем клюв на скутере. Отсоединяем разъем на коммутаторе и мерим цешкой сопротивление на катушке. Ставим один щуп цешки в разъем на ч/ж провод, а второй — на «минус» (зеленый провод). Должно быть 4 Ом – это значит, что проводка и первичная обмотка катушки исправны.

Следующий шаг.

Проверяем вторую обмотку катушки. Вытаскиваем щуп из контакта зеленого провода и вставляем его в подсвечник вместо свечи. А другой щуп оставляем на контакте ч/ж провода. Сопротивление должно быть около 7,85 кОм. Это говорит о том, что вторая обмотка, бронепровод и сам подсвечник исправны.

А если прибор покажет обрыв (т.е. никак не отреагирует), то снимайте и проверяйте подсвечник и бронепровод по отдельности. Если они прозваниваются, то значит обрыв произошел в катушке зажигания. Ее не отремонтируешь, она цельная, придется заменить новой. Стоит недорого, купить можно всегда без проблем.

Реле регулятор от ВАЗ совместно с реле РС-702

Да, надо. Там ещё очень много чего ещё сверлить, пилить, варить, переваривать. Прикольно иногда смотреть как некоторые думают, что можно пойти в магазин, купить нечто новенькое блестящее, привинтить сбоку к мотоциклу и он сразу попрёт как ракета. Не попрёт. Точнее, попрёт, но надо вложить ооочень много сил, времени, нервов, денег и вообще пол-жизни этому посвятить. И то в итоге окажется, что например японские или там всякие американские мотоциклы лучше. . Особенно ржачно видеть, как уралодрочеры-нищеброды «делают» какой-нибудь там старую дедушкину в усмерть ушатанную деревенскую матацыклу, старательно наполировывая что-нибудь там до блеска. В гараже среди куч хлама и прочего огородно-навозного гавна действительно смотрится вроде так ничёшный драндулет. Иногда даже заводится и натужно тарахтит. Но стоит ему оказаться на тусовке и поставить рядом с например какой-нибудь там простенькой Вирагой или ещё что — сразу видно какое на самом деле это гавно. Вот почему я никогда и не собирался делать из Днепра Хорлэй-Дэвитсан. Из Днепра с коляской можно сделать только хороший Днепр с коляской. Никогда из гавна конфету ты не слепишь. При любой блестящей упаковке содержимое на вкус будет одно и то же. Так что хочешь нормальные карбы — покупай Бинги за 30.000 целковых. Если таких денех нету — трахайся с кетайскем гавном, сверли дырки, пили напильником и т.п. . А между прочим настроить относительно нормально мотоцикл на говённых карбах — гораздо труднее, чем не немецких суперкарбах. Это дело для настоящих мужчин, которые не отступают перед трудностями. Ты имеешь право плакать, злиться, в исступлении пинать по баку ногой и орать «Да заводись ты, ё….е гавноооОООО!!! Это никого не касается и это твоё личное дело. Но если ты выполнил свою миссию до конца и добился результата — ты мужик. Если мотоцикл не работает, затолкан в угол и завален хламом — ты тряпка. . Я этот вот бред к чему пишу — видно ты новичок. Так что если мотоцикл «плоха заводеца, всё перепробывал, свечи минял, чё можэт быть?» — поздравляю. Ты на тяжком пути взросления и становления как личности. Но ничего, тяжело только первые 10 лет. Потом привыкнешь, если не столнёшь металлолом в канаву. Так что нерабочие новые карбы — это только начало. Держись, братан. . Сам я езжу на Днепре с карбами К-301 с коляской. Нихрена не тянет, вообще не едет. Это если сравнивать например с Honda CBR 1000 RR Fireblade. Я могу сравнить. НО! Заводится в любой мороз, прёт как танк по грязи, везёт 5 в гавно пьяных корешей, тащит при этом ночью по лесу под дождём в грязи по пояс на верёвке второй сдохший Урал, на котором ещё 5 таких же алкашей, возит картошку, навоз, кирпичи, цемент, холодильники, телевизоры, доски, брёвна, трубы и т.п. При этом бенз не жрёт. Никакой Фаер ничего такого даже близко не могёт. . Опять же это к чему — если у тебя Урал — ты тише будь, скромнее себя веди и не пытайся делать из него ракету. И привыкай к жёсткому сексу с мотоциклой. Начни с карбов. Потом во вкус войдёшь — там много ещё чего сексуального окажется. . На безднепрье и Урал — Днепр

Что делать, если реле регулятор сломался

Иногда происходит ситуация, когда реле регулятор становится неисправным. В этом случае нет необходимости паниковать

Очень важно предпринять определенные меры для того, чтобы не дать всем системам мотоцикла выйти из строя

Для начала необходимо срочно отключить данное устройство от генератора и от аккумулятора, чтобы они не вышли из строя. Напряжение будет подаваться попеременно.

Главное только обратить внимание на то, чтобы генератор не вышел из строя. В этом случае напряжение будет подаваться от аккумулятора, где есть вероятность того, что он начнет выкипать и увеличиваться в размерах

В результате получится взрывоопасная ситуация.

Схема реле ругулятора мотоцикл показывает его устройство. Благодаря этому можно разобраться с тем, как его отремонтировать и осуществить подключение.

Принцип действия регулятора напряжения

Напряжение генератора без регулятора зависит от частоты вращения его ротора, магнитного потока, создаваемого обмоткой возбуждения, а, следовательно, от силы тока в этой обмотке и величины тока, отдаваемого генератором потребителям. Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора, чем больше сила тока его нагрузки — тем меньше это напряжение.

Функцией регулятора напряжения является стабилизация напряжения при изменении частоты вращения и нагрузки за счет воздействия на ток возбуждения. Электронные регуляторы изменяют ток возбуждения путем включения и отключения обмотки возбуждения от питающей сети, при этом меняется относительная продолжительность времени включения обмотки возбуждения. Если для стабилизации напряжения требуется уменьшить силу тока возбуждения, время включения обмотки возбуждения уменьшается, если нужно увеличить — увеличивается.

Принцип работы электронного регулятора удобно продемонстрировать на достаточно простой схеме регулятора типа ЕЕ 14V3 фирмы Bosch, представленной на рис. 5.6:

Датчиком напряжения является стабилитрон VD2. При достижении заданной величины напряжения, стабилитрон «пробивается» и по нему начинает протекать ток. Напряжение к стабилитрону VD2 подводится от вывода генератора «D+» через делитель напряжения на резисторах R1(R3 и диод VD1, осуществляющий температурную компенсацию. Когда напряжение низкое, стабилитрон не пропускает электрический ток и через лампочкуHLток проходит к обмотке возбуждения генератора. Когда напряжение достигает максимальной величины, стабилитрон пробивается и электронный блок прекращает подаче тока в обмотку возбуждения (рис. 5.7).

Из рис. 5.6 хорошо видна роль лампы HL контроля работоспособного состояния генераторной установки (лампа контроля заряда на панели приборов автомобиля). При неработающем двигателе автомобиля замыкание контактов выключателя зажигания SA позволяет току от аккумуляторной батареи GA через эту лампу поступать в обмотку возбуждения генератора. Этим обеспечивается первоначальное возбуждение генератора. Лампа при этом горит, сигнализируя, что в цепи обмотки возбуждения нет обрыва. После запуска двигателя, на выводах генератора «D+» и «В+» появляется практически одинаковое напряжение и лампа гаснет. Если генератор при работающем двигателе автомобиля не развивает напряжения, то лампа HL продолжает гореть и в этом режиме, что является сигналом об отказе генератора или обрыве приводного ремня. Введение резистора R в генераторную установку способствует расширению диагностических способностей лампы HL. При наличии этого резистора в случае обрыва цепи обмотки возбуждения при работающем двигателе автомобиля лампа HL загорается.

В настоящее время все больше фирм переходит на выпуск генераторных установок без дополнительного выпрямителя обмотки возбуждения. В этом случае в регулятор заводится вывод фазы генератора. При неработающем двигателе автомобиля, напряжение на выводе фазы генератора отсутствует и регулятор напряжения в этом случае переходит в режим, препятствующий разряду аккумуляторной батареи на обмотку возбуждения. Например, при включении выключателя зажигания схема регулятора переводит его выходной транзистор в колебательный режим, при котором ток в обмотке возбуждения невелик и составляет доли ампера. После запуска двигателя сигнал с вывода фазы генератора переводит схему регулятора в нормальный режим работы. Схема регулятора осуществляет в этом случае и управление лампой контроля работоспособного состояния генераторной установки.

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая

Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей

Замена реле-регулятора на мотоцикле

Рано или поздно практически все владельцы мотоциклов Урал или Днепр сталкиваются с проблемой заряда аккумуляторной батареи. Штатное реле-регулятор типа РР 330 со временем перестает правильно работать и нуждается в чистке контактов или регулировке. Грамотно выполнить эти операции не каждому мотовладельцу по силам. Заменить на новое — как вариант, но стоимость нового РР 330 зачастую достаточно велика. Выйти из положения, однако, достаточно просто. Ведь можно установить на штатное место РР 330 электронн ый регулятор напряжения типа 121.3702 на 12В от автомобиля ВАЗ, который продается в любом автомагазине, а стоимость его в разы ниже чем РР 330. Но для этого придется совсем немного поработать с проводами. Электронный регулятор напряжения устанавливается н а штатное место РР 330 практически без переделок. В процессе замены необходимо дополнительно просверлить одно отверстие в площадке крепления реле регулятора. Так же нужно заменить наконечники “под винт” на проводах, которые идут к РР на разъемы типа “мама”.

Провод который шел к клемме (ВЗ) на РР 330 (верхняя клемма) подключаем на разъем (15) электронного реле. Провод, который шел на клемму (Ш) (правая нижняя клемма у РР 330) подключаем к разъему (67). Массовый провод прикручиваем к металлическому основанию электронного реле (31) через винт крепления корпуса к площадке. Остаются неподключенными два провода: ЛК — лампа контроля (левая нижняя клемма) и “переменка” (средняя нижняя клемма). Для “ленивых” мотоциклистов процесс переделки можно считать завершенным, необходимо только заизолировать эти два провода и оставить их висеть в воздухе, прикрутив чем нибудь к раме, что бы не болтались. В этом случае аккумулятор будет заряжаться, но лампа контроля генератора гореть на вашем мотоцикле не будет.

Для тех владельцев, которых “полумеры” не устраивают, продолжаем процесс. Вместе с электронным реле регулятором в автомагазине необходимо приобрести небольшое реле типа РС 702 или (75.3777) с нормально замкнутыми контактами. РС 702 замечательно тем, что при подаче напряжения на обмотку реле. контакты реле размыкаются. Установить это дополнительное реле можно на один из винтов крепления электронного реле-регулятора.

Подключаем реле типа РС 702 следующим образом. Провод, который шел на клемму (переменка) РР 330 подключаем к разъему (86). Провод, который шел на клемму (ЛК) подключаем к разъему (87). С висящими в воздухе проводами мы разобрались. Разъем (85) отдельным проводом подключаем на массу. Разъем 30/51 подключаем к проводу, который идет на разъем (15) электронного реле, он же плюсовой от замка зажигания.

Зачем нужен шунтирующий регулятор напряжения

Стандартные регуляторы напряжения генераторов лодочных моторов – это регуляторы автомобильного типа, которые отлично работают в следующих условиях:

  • аккумулятор – это стартовый аккумулятор с тонкими пластинами
  • аккумулятор почти всегда полностью заряжен
  • разница температур между регулятором и аккумулятором невелика
  • падение напряжения между аккумулятором и генератором меньше 0,1 вольта

В автомобилях во время запуска двигателя аккумулятор разряжается на 5-10%, после этого даже на холостом ходу мощности генератора достаточно для питания всех потребителей и подзарядки аккумуляторной батареи. Поскольку стартовый аккумулятор сильно не разряжается, его зарядка не занимает много времени и вторая стадия зарядки, необходимая тяговым аккумуляторам, становится лишней.

Регуляторы напряжения лодочных моторов – это зарядные устройства с ограничением максимального тока и напряжением 13,8 – 14,2 вольта. Но напряжение 13.8 вольт выше рекомендуемого напряжения стадии поддерживающей зарядки для аккумуляторов глубокого разряда, а напряжение 14,2 ниже напряжения стадии насыщения.

Признаки необходимости проверки

Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.

Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.

Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.

Для всех моделей китайских скутеров идентичны признаки неисправности работы регулятора

Как проверить реле?

В общем дело было так. Собрался я заводить свой трайк, стоявший на улице всю зиму. Зарядив аккумулятор, почистив контакты и заменив некую субстанцию в бензобаке на бензин, я наконец его оживил. А так как ключ замка зажигания был утерян и вообще сам замок раскурочен, я никак не мог выключить зажигание. Значит мот работает, а у меня мозгов не хватает надсвечник скинуть, что бы заглушить(двиг стопа нет). Так вот я вместо того, что бы разъединить плюсовой провод, идущий на катушку, я его замыкаю на массу. Двиг заглох и вообще все признаки жизни вместе с ним. Смотрю предохранители, один сгорел, поменял его, все равно все мертвое. Поясняю значит, лампа контроля зарядки не светится. Тогда я взял кусок провода и соединил плюс напрямую к катушке. Лампа не светится заметьте. Так вот завожу и лампа светится. у меня есть отдельный прерыватель на генератор, так вот включаю генератор, лампа начинает моргать. Мот глушу, лампа потухла. Итак главный вопрос! какое реле из двух сгорело? Проводка работает по схеме, описанной в https://custom26.ucoz.ru/forum/5-127-1

nait9 , лампочку контрольку тебе в руки. и проверять наличие плюса там где он должен поидее быть. мультимитром в низкоомных цэпях одэкватно мало чего можно проверить кроме как цэлосности проводов.

ИМХО сгорело реле-регулятор. Когда у меня после КЗ перегорало реле контрольной лампы, контрольная лампа светила постоянно, несмотря на то, что РР исправно выдавало зарядку. Если будешь покупать новое РР — ищи со светодиодами диагностики. РР встечаются размером со спичечную коробку.

Все норм! Тему можно закрывать. Решил сделать, как советовал Vetal41rus. Контрольной лампой проверил питание на замке. Не обнаружив его там, взял кусок провода и напрямую с плюса генератора соединил на замок. лампа работает, мот заводится, гена фыркает. Похоже провод отгорел. Бак вломы снимать. Только ведь снимал и опять. Эх.

Как проверить РР мультиметром на мопеде?

Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.

Алгоритм проверки:

  1. Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
  2. Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
  3. Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
  4. Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
  5. Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
  6. Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.

С применением мультиметра проводят проверку реле-регулятора на китайском скутере

Для того чтобы сделать измерение, нужно:

  • переключить прибор в режим «КилоОм» и снять регулятор;
  • затем поставить щупы на первую пару выводов (АВ). Тестер должен показывать значение не более 18 кОм;
  • после этого меняем положение щупов на выводах в обратном направлении (ВА) и замеряем напряжение еще раз ― на приборе стрелка должна показывать 0;
  • затем устанавливаем щупы на следующую пару выводов (СД) и замеряем показания на этой паре;
  • меняем местами щупы (ДС) и замеряем показатель повторно;
  • остальные замеры не имеют контакта и не проверяются. Показатель при их проверке должен быть нулевой.

Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.

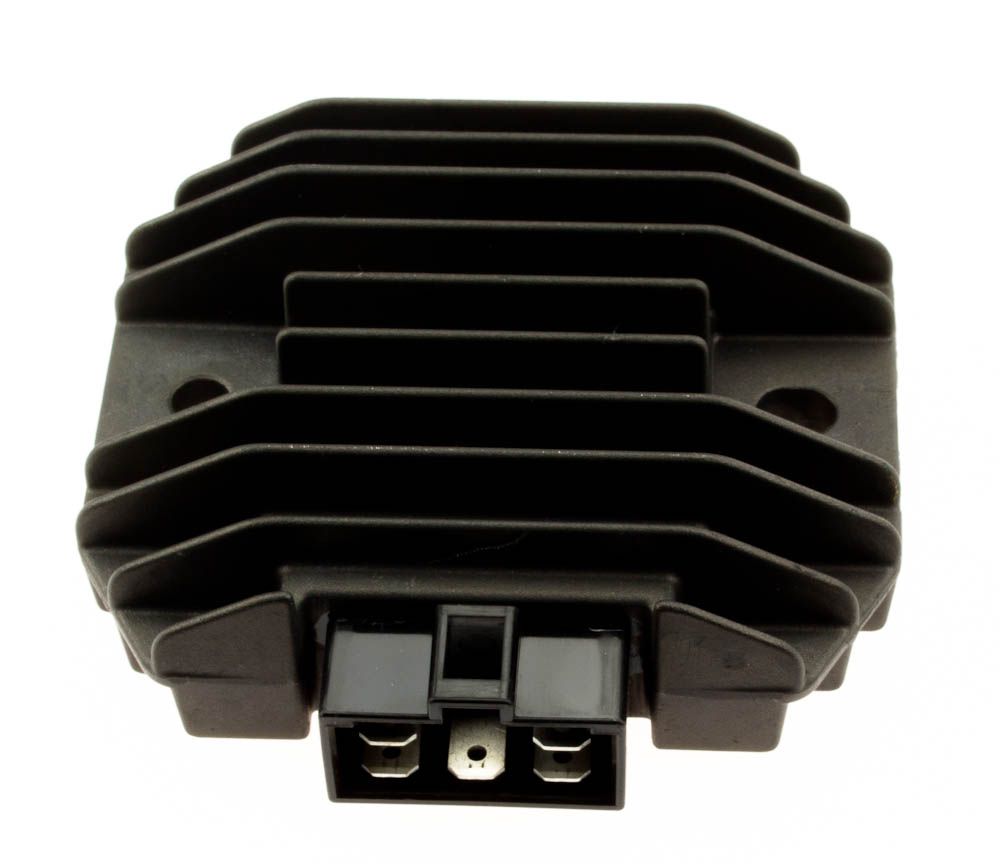

Заменить неисправный реле-регулятор на скутере не составит труда

Как работает регулятор напряжения на лодочном моторе

Реальным генератором управляют изменяя силу магнита. Для этого вместо постоянного используют электромагнит, в железном сердечнике которого сосредоточено магнитное поле, создаваемое протекающим через катушку током. Сила магнитного поля пропорциональна току в катушке возбуждения, поэтому изменяя ток в катушке повышают или понижают мощность генератора. Устройство, которое управляет током возбуждения и мощностью генератора называется регулятором напряжения.

Электромеханические регуляторы — первые устройства этого типа. Ток возбуждения протекает через рычаг реле, который вращается относительно точки F и замыкает точки «Зажигание» и «Масса». «Зажигание» подсоединяется к положительной клемме аккумулятора через ключ зажигания двигателя. Регулировочная пружина удерживает рычаг реле напротив контакта «Зажигание».

Если напряжение на аккумуляторе низкое, ток возбуждения максимальный и генератор выдает максимальный ток. Когда напряжение на аккумуляторе возрастает до установленного значения (между 13.8 и 14.2 вольта) ток, протекающий от зажигания на массу через катушку реле увеличивается, реле срабатывает, толкает рычаг вниз и размыкает контакт. Ток возбуждения падает до нуля, выход с генератора падает до нуля, напряжение на аккумуляторе падает и реле замыкает контакт зажигания. Процесс начинается сначала.

Чем больше напряжение на аккумуляторе, тем больше времени, контакт остается в нижнем положении. Выход генератора переключается между максимальным и нулевым сотни раз в секунду, сохраняя среднее напряжение постоянным, при токе, стремящемся к нулю (плюс ток, потребляемый подключенной нагрузкой). Напряжение заряда аккумулятора в электромеханическом регуляторе устанавливается натяжением пружины.

Принцип работы электронного регулятора напряжения аналогичен. Если напряжение на аккумуляторе низкое, значит низкое напряжение и на базе транзистора 1, и он выключен. В этом состоянии транзистор 1 работает как большое сопротивление между базой транзистора 2 и массой, поэтому напряжение на базе транзистора 2 высокое и он включен. Транзистор 3 усиливает ток коллектор-эмиттер транзистора 2 в двадцать раз и больше, вызывает высокий ток в катушке возбуждения и максимальный выходной ток генератора.

После того как напряжение на аккумуляторе увеличивается транзистор 1 включается. Сопротивление между базой транзистора 2 и массой уменьшается и транзисторы 2 и 3 выключаются, прерывая течение тока в катушке возбуждения. Без тока возбуждения генератор перестает выдавать ток.

Транзисторы включаются и выключаются сотни раз в секунду. Средний ток возбуждения и выходной ток генератора зависят от того как долго система находится во включенном и выключенном состоянии.

Генератор Г-424 мотоцикла Урал

Электрогенератор Г-424 трехфазная машина, с электромагнитным возбуждением. Вырабатывает переменный ток. Установлен выпрямитель ВГБ-2А, работа которого преобразовать ток в постоянный, нужный для электрических потребителей мотоцикла. Для нормальной работы электрической машины требуется реле-регулятор РР-330. Работа, которого заключается в подключении в нежный момент к электросети генератора или аккумуляторной батареи.

Отличительная особенность генератора Г-424 не способность работать при разряженной аккумуляторной батарее. Для запуска двигателя и увеличения до 2400 оборотов в минуту, мотоцикл работает на аккумуляторе. Только после превышения этого порога работает электрогенератор в режиме самовозбуждения.

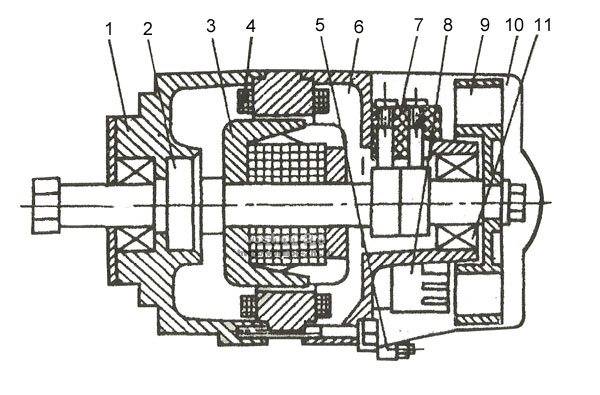

Схема генератора Г-424: 1 — крышка; 2 — сальник; 3 — ротор; 4 — обмотка статора; 5 — клеммная колодка; 6 — задняя крышка; 7 — щитковый узел; 8 — выпряительный блок; 9 — вентилятор; 10 — защитный кожух; 11 — подшипник.

Технические характеристики Г-424

1 – Напряжение – 14 вольт. 2 – Мощность – 150 ватт. 3 – Ток полной отдачи – 11 ампер. 4 – Полная масса – 3.8 кг. 5 – Направление вращения якоря – правое. 6 – Полярность корпуса мотоцикла – отрицательная (минус). 7 – Удельная мощность – 42 вт/кг. 8 – Срок службы – 40000 км.

Ротор Г-424 приводится в движение от шестерни, установленной на распределительном вале двигателя. Передаточное число между валами равно 1,33. Консольное крепление на картере выполнено двумя шпильками

Регулировка шума шестерен Г-424

Ослабив гайки шпилек крепления и запустив двигатель, поворотом генератора в ту или другую сторону. Добиваемся самого малого шума шестерен. Установив нужный зазор затягиваем гайки. Так производится регулировка зацепления шестерен привода.

Неправильно установленное зацепление шестерен привода ведет к перегреву, преждевременному износу шестерен и поломке вала.
