Немного о самодельных приводах снегоходов

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

  • одногусеничная (2 лыжи спереди, 1 гусеница сзади);
  • двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

  1. Двигатель.
  2. Система питания.
  3. Система впрыска масла.
  4. Трансмиссия.
  5. Ходовая часть.
  6. Рулевое управление.
  7. Корпус.
  8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

  • способность работать при низких температурах;
  • высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Рекомендации

Мотобуксировщик, как говорилось выше, отличное транспортное средство для перевозки грузов и незаменимый транспорт для охотников и рыболовов. И огромный плюс их в том, что их можно чинить в полевых условиях, не затрачивая денег и много времени.

Мнение эксперта

Смирнов Александр Станиславович

Инструктор по выживанию в дикой природе. Опыт преподавания более 15 лет

Среди множества плюсов нужно учитывать и тот факт, что перед эксплуатацией данного транспортного средства нужна подготовка и проведение техобслуживания.

  1. Во время долгих стоянок нужно прогревать двигатель, чтобы он не вышел из строя и долго служил.
  2. Чтобы не образовывался лед, нужно обрабатывать пружины и тяги специальным средством против обледенения.
  3. Перед длительными стоянками и после очередной поездки нужно узлы и гусеницы очищать от снега, который забивается и может превратиться во льдинки.
  4. Смазкой нужно обработать тросик ограничителя.
  5. Проверять во время затяжки резьбовые соединения.

Перед подготовкой к зиме для начала нужно избавиться от остатков бензина в топливной системе, это касается и моторного масла. Сама конструкция рамы и ее основание нужно очистить и проверить, нет ли повреждений, а если вдруг имеются, исправить все с помощью инструментов и сварки. Затем все отшлифовать и покрасить.

Это интересно: Изготовление печи-щепочницы своими руками в домашних условиях

Раму можно также сделать своими руками, из металлических труб сделать прямоугольное сечение.

Дополнительно нужно натяжные цепи проверить, отрегулировать и смазать. Обязательно заменить масло в двигателе по сезону. При использовании мотобуксировщика при минусовой температуре нужно предусмотреть установку морозоустойчивой электрической проводки.

Проверить и при необходимости обязательно заменить детали мотобуксировщика. Рекомендуется также заменить свечи зажигания.

Если в зимний период часто будет использоваться транспорт, то желательно докупить аксессуары – для своего комфорта и чтобы хранить мотобуксировщик. Понадобятся специальный чехол, лыжный модуль и подогрев ручек.

Как сделать сани для мотобуксировщика своими руками, смотрите далее.

Трудно представить мотобуксировщик без саней-волокуш. Они перевозят водителя и другие грузы.

Некоторые мотобуксировщики даже комплектуются такими санями. Чем сани-волокуши для буксировщика отличаются от тех же волокуш для снегохода? Кроме того, многих не устраивают покупные модели.

Как же сделать сани для мотособаки своими руками? Какие для этого необходимы материалы, инструменты и навыки?

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

  • Топливным баком.
  • Системой зажигания.
  • Понижающим редуктором с числом 1:2.
  • Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

  • Двигатель.
  • Сцепление.
  • Редуктор.
  • Бензобак (объёмом 5−10 литров).
  • Глушитель.
  • Генератор.
  • Коммутатор и катушку электронного зажигания.

Часть элементов подойдёт от старых мотоциклов («Минск», «Восток», «Ява», «Урал»). Бензобак располагают как можно ближе к карбюратору, чтобы сократить длину патрубков.

Рама из древесины

Основой снегохода, сделанного из мотоблока будет считаться его рама, которая может быть сделана из разных материалов. Одним из популярнейших вариантов для создания рамы считается древесина.

Деревянные бруски отлично подойдут для конструкции, так как они легкие и при этом очень прочные. Кроме того, найти нужное количество бруса можно и во дворе. По сути сделать раму — это означает собрать сани для снегохода.

Для того чтобы избавить раму от заусенцев и сделать ее максимально ровной, потребуется наждачная бумага или шлифовальная насадка на дрель.

Самодельный снегоход, сделанный из дерева имеет множество преимуществ перед другими моделями кроме легкости. Такую раму очень просто починить не только дома, но и в дороге, ведь материал можно найти в любой лесополосе.

Под лед такой вариант вряд ли провалится, а если такое и случится, то он удержится на плаву.

Особенности конструктивного плана

Самый простой вариант снегохода состоит из части, которая ведет и той, которую везет первая. Вторая часть состоит из места сидения, амортизаторов, рулевой части и полозьев, благодаря которым и движется эта часть. Вторая часть устроена намного сложнее, так как она несет в себе все элементы, приводящие снегоход в движение.

В первую очередь во второй части необходимо правильно предусмотреть силовой агрегат, то есть сам мотор. Так же важна рама, на которой будет все обустроено и привод.

Схемы и чертежи снегохода из мотоблока своими руками необходимо сделать заранее, а найти необходимый вариант можно в сети или в различного рода литературе.

Для начала перед составлением чертежа определите цели, с которыми будет использован снегоход. После чертежей потребуется подобрать детали, а по возможности некоторые сделать собственными руками.

Дополнительные аксессуары

К категории дополнительных элементов можно отнести амортизаторы, сани и прицеп.

Благодаря амортизаторам езда на снегоходе будет более комфортной. Для достижения правильной конструкции можно воспользоваться рычажными, предназначенными для мотоцикла. Они могут быть новыми или подержанными, но этот момент необходимо решить заранее.

Сани – отличный способ перевозить багаж или пассажиров. Если вы решили использовать старые сани, убедитесь, что они достаточно прочные и безопасные.

Если изначально у вас одноосный двухколесный мотоблок, компактный прицеп поможет превратить его в двуосный четырехколесный снегоход. К раме техники он дожжен быть приварен намертво.

Инструкция по сборке снегохода

Для создания качественного снегохода на пневматике сначала вам необходимо задуматься о системе принудительного воздушного охлаждения. Для ее создания всего лишь нужно надеть на коленный вал специальный удлинитель со шкивом в два ручья. От этого устройства вам необходимо отвести ремни к генератору и двум крыльчаткам вентилятора для обеспечения вращения.

Эти несложные операция вы быстро сможете осуществить своими руками. Далее можно переходить к созданию устройства топливного насоса, его лучше разместить сверху привода крышки насоса для масла, топливный насос необходимо присоединить к валу масляной конструкции.

Дальше вам необходимо установить фильтр и карбюратор. Воздушный фильтр также можно позаимствовать от ЗАЗ-965А, а в качестве карбюратора подойдет К-127. Завершающим этапом конструкции станет установка зубчатого венца, его необходимо посадить на маховик, используя переходник.

Не забудьте укрыть самодельный снегоход капотом, для этого отлично подойдет оцинкованный стальной лист. Своими руками вы можете создать и другие элементы для пневматики, колеса для нее тоже могут быть самодельными. Напомним, что для этого вам понадобится:

  • камеры с низким внутренним давлением (можно использовать колеса от тракторной тележки);
  • каркасные диски (размеры необходимо подбирать индивидуально);
  • бандажи от транспортных лент.

Зная всю последовательность действий и инструкцию конструирования снегохода, вы быстро и легко сможете сделать бюджетное транспортное средство для заснеженных дорог!

Снегоходы из мотоблоков

Конструкция же снегоходов из мотоблоков значительно проще, независимо от модели мотоблока.

В них редукторный привод обеспечивает вращение двух колес. Поэтому чтобы сделать снегоход достаточно вместо стандартных колес установить широкие катки со снегозацепами.

Некоторые умельцы идут дальше, устанавливая на приводные валы гусеничные модули, представляющие собой три катка, закрепленных на оси, на которые надета гусеница. Ведущим катком обычно выступает средний, поэтому его делают зубчатым, а два остальных являются направляющими.

Здесь рассмотрены только самые популярные виды снегоходов на базе отечественных мотоциклов, а также мотоблоков. Хотя разновидностей снегоходов значительно больше.

Как правильно подобрать длину гусениц для снегохода вы можете узнать в нашей статье.

Детский снегоход Polaris 120 INDY, прекрасная модель для начинающих любителей активного отдыха.

Другие варианты создания

Есть и другие способы конструирования снегохода с использованием лыж или гусеничной задней передвижной части. В этих импровизированных снегомобилях и сноубайках используют велосипедные колёса.

Снегоход из скутера

Один из простых вариантов самоделки можно самому сотворить из любого скутера или мопеда. Здесь различаются лишь рамы, размеры гусениц, других деталей. Такой снегоход вряд ли получится мощным и будет с трудом двигаться сквозь заснеженные сугробы. Поэтому используют колёса меньшего диаметра и наращивают раму. Такая самоделка из мопеда хорошо передвигается по небольшому снежному покрытию или насту. Весной можно заменить лыжу или гусеницу обратно на колёса и вновь получить скутер или мопед.

Снегоход из бензопилы

Используя мотор из триммера, многие умельцы могут самостоятельно изготовить разные устройства: культиваторы, мотовелосипеды, снегоуборщики и, конечно, снегокаты (или снегоходы).

Изделие получается не особенно мощным, но надёжным, лёгким и удобным в обращении.

Снегоход из мотособаки

Из мотобуксировщика или мотособаки получить снегоход ещё проще, практически нет необходимости собирать его заново – достаточно добавить лыжи с рулевым управлением и внести незначительные изменения.

Снегоход из квадроцикла

Ещё меньшей переделке подвергается квадроцикл для лучшей проходимости по зимней заснеженной местности. По существу всё ограничивается тюнингом, который состоит из установки гусениц, хотя процесс этот дорог и трудоёмок.

Снегоход на камерах

Про самоделки на камерах или пневматике уже было замечено выше. Самодельный аппарат представляет собой управляющую опорную лыжу и ведущую опорную пневматику.

К плюсам можно отнести высокую проходимость машины, к минусам – низкую манёвренность.

Снегоход-трансформер

Складной снегоход называют мини-снегоход или трансформер. Главное его отличие – удобство и простота в эксплуатации. Он легко помещается в сложенном виде в багажнике или даже на сидении легкового автомобиля.

Снегоход из культиватора

И ещё один смекалистый вариант изобретательного применения – снегоход из культиватора. Обычно культиватор есть в каждом фермерском хозяйстве и без дела простаивает зимой. Используя двигатель согласно схеме сборки, мастерим аппарат для зимнего передвижения. Мощность небольшая, но на деле практично и эффективно.

Снегоход из мотоблока на пневматиках

Отсутствие гусеничного привода упростило конструкцию, и повысила ремонтопригодность.

Для изготовления понадобятся:

  • Трубы или швеллеры для изготовления рамы;
  • Уголок стальной для укрепления конструкции;
  • Силовая установка от мотоблока;
  • Камеры большого диаметра от сельхозтехники, для создания колес;
  • Детали ходовой от классики ВАЗ;
  • Коробка передач от ВАЗ;
  • Сварочный аппарат, болгарка, дрель.

Рама выполнена пространственная, внутри размещены все основные элементы конструкции. Силовой каркас сварен из трубы, остальные элементы из профиля или уголка.

Силовая установка в данной конструкции от мотоблока «Нева». Мотор не очень мощный, для колес такого диаметра можно и побольше лошадиных сил. Но учитывая несложные условия эксплуатации, его вполне хватает.
В снегоходе реализован полный привод. Дифференциал не используется, поскольку передвижение по твердому грунту не предусмотрено. Трансмиссию можно выполнить двумя способами. Штатный редуктор:

Для большинства условий эксплуатации хватает. Единственный недостаток – переключение ступеней редуктора возможно лишь при полной остановке.

Поэтому можно установить на место редуктора простую коробку передач, например – от «Жигулей».

Самодельный снегоход из мотоблока сразу приобрел комфорт легкового автомобиля. Передачи переключаются на ходу. Первых двух хватает для большинства условий движения. Третья и четвертая нужны, если хочется «прохватить» по накатанной дороге. Однако ездить слишком быстро нельзя.

Во-первых – пневматики сильно пружинят на кочках, мосты установлены без амортизаторов и упругих элементов. Во-вторых – на высокой скорости без кабины холодно.

Раздача крутящего момента по осям организована с помощью звездочек от мотоцикла.

Передний ведущий мост собран их ходовой от «восьмерки». Рулевая рейка, ШРУСы, все немного доработано и установлено на раму. Уменьшился радиус поворота, по причине большого диаметра колес.

Однако на снежной целине это не проблема. Чертеж не разрабатывался, просто сняты контрольные точки геометрии подвески ВАЗа, и скопированы на новую конструкцию.

Самые необычные снегоходы в мире или на что способна инженерная мысль!

Поскольку снегоход из мотоблока, изготовленный своими руками, используется не как игровой аттракцион, а как средство передвижения – предусмотрено вождение в темное время суток. Просто установлен автомобильный генератор и фары от трактора.

Транспорт задумывался как двухместный, поэтому для поездок большой компанией установлен прицеп.

Простой в изготовлении детский снегоход из триммера и детских санок. Просмотрев видео вы сможете сделать такой снегоход своими руками! Порадуйте вашего ребенка!

Итак, самодельные снегоходы имеют право на жизнь, изготовить аппараты можно из доступных, а порой и вовсе бесплатных комплектующих.

Как переделать снегоход из мотоблока на гусеничном ходу — видео.

Инструменты и материалы

Обязательными составными элементами будут:

опорные элементы (колеса, полозья либо гусеницы по своему выбору);

редукторное и передаточное звенья;

резервуар для топлива;

органы рулевого управления;

рама, на которую опираются все прочие компоненты.

Чаще всего снегоходы ставят не на гусеницы или лыжи, как обычно думают, а на широкие пневматические колеса.

Но самые увлеченные люди делают их своими руками. На изготовление гусениц может идти:

Дополнительно понадобятся:

передающая и принимающая импульс звезда;

одно или несколько сидений;

крепежные изделия (гайки, болты, шурупы);

Как сделать самодельный снегоход из мотоблока на гусеницах

Четыре колеса устанавливаются внутри гусеницы. Когда происходит движение они катятся по транспортерной ленте, с закрепленными грунтозацепами. Привод гусеницы осуществляется цепью от мотора, специальными ведущими звездочками, через ведомый вал. Они сняты с «Бурана».

Двигатель взят от обычного мотоблока, мощность которого 6 л.с. Быстро на нем не разгонишься. Мягкая подвеска лыжи и гусеницы была убрана, потому что снегоход предназначается для езды по рыхлому снегу. Этим конструкция была упрощена и снижена масса снегохода.

Изготовление гусениц для снегохода

Рассмотрим процесс изготовления гусеницы. Пластмассовая водопроводная труба 40 мм, нарезается длинной 470 мм. Из них будут сделаны заготовки для грунтозацепов. После чего каждая из них распиливается вдоль на равные части циркулярной пилой.

Грунтозацепы крепятся мебельными болтами к транспортерной ленте

Когда изготавливается гусеница, крайне важно сохранять между грунтозацепами одинаковое расстояние. В ином случае будет происходить «набегание» на зубцы ведущей звездочки, в результате чего гусеница будет проскакивать и сползет с катков

Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор. Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку.

Этот кондуктор позволяет сверлить одновременно шесть отверстий в транспортерной ленте, чтобы прикрепить три грунтозацепа гусеницы. Также были приобретены ведущие звездочки (2 шт), надувное резиновое колесо (4 шт), закрытые подшипники №205 (2 шт).

Токарь изготовил опору для подшипников и ведущий вал гусеницы. Рама снегохода изготовлена самостоятельно. Для этого использованы квадратные трубы 25х25 мм. Шарнирные оси поворота руля и лыж находятся в одной плоскости и на одной линии, поэтому была использована неразрезная рулевая тяга без шаровых наконечников.

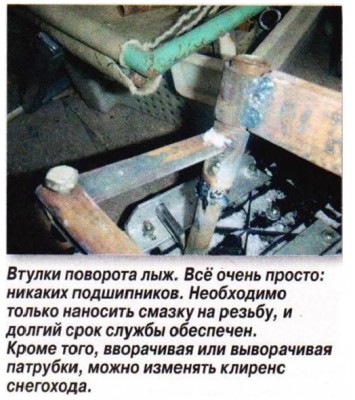

Довольно легко делаются втулки поворота лыж. На переднюю поперечную балку рамы вваривается водопроводная муфта, внутренняя резьба которой 3/4 дюйма. Туда вворачиваются патрубки с наружной резьбой. К ним приварил сошки стойки лыж и рулевой тяги. На лыжи устанавливаются уголки, которые служат креплением к поворотной стойке снегохода. Снизу делается металлический подрез, чтобы лучше управлять снегоходом во время движения по укатанному снегу или насту.

Натяжение цепи регулируется смещением двигателя

Управление снегоходом происходит довольно просто. Для увеличения оборотов двигателя используется ручка газа, которая расположена на руле. Это включает автоматическое центробежное сцепление, в результате чего снегоход начинает двигаться. Поскольку мощность двигателя невелика, то скорость снегохода составляет 10-15 км/ч. Поэтому тормоза не предусмотрены. Чтобы остановиться необходимо сбросить обороты двигателя.

Гусеницы изготавливаются любой ширины. Выбирайте то, что удобнее сделать: узкую, но длинную гусеницу, или широкую, но короткую

Важно помнить, что большая гусеница будет больше нагружать двигатель и усложнит управление снегоходом. Если гусеницу сделать маленькую, то машина может провалиться в глубоком снегу

Вес снегохода со всеми частями получился 76 кг. В него вошли: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), ведущий вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг).

Можно уменьшить вес некоторых деталей. Для такого размера снегохода с гусеницей весовой показатель вполне удовлетворительный.

Как самостоятельно изготовить снегоход из мотоблока

Для нашей страны снегоход является лучшим транспортным средством в зимний период. Он отличается высокой проходимостью в сугробах, а также хорошей маневренностью. К тому же у него минимальный расход топлива.

На рынке можно встретить снегоходы от разных производителей, но они стоят недешево, и купить их сможет не каждый. Умельцы наловчились изготавливать снегоход из мотоблока своими руками. Для этого нужны соответствующие инструменты, детали, время и немного смекалки. Стандартным набором для создания снегохода являются:

  • рама;
  • двигатель;
  • бак;
  • сиденье;
  • лыжи;
  • руль управления;
  • гусеницы;
  • привод.

Рулевая система данного транспортного средства находится впереди. Она управляется за счет лыж.

Рассмотрим, как изготовить снегоход на базе мотоблока Нева. Для того чтобы собрать такую машину, в первую очередь нужен мотоблок. Он выступает в роли двигателя. В нашей стране большой популярностью пользуется мотоблок Нева с японским двигателем и воздушным охлаждением. Всего насчитывается 8 моделей данной марки. Мотор работает от бензина, мощность которого в зависимости от модели варьируется от 6 до 9 л.с. Скорости переключаются цепным редуктором. Их всего четыре. Вместительность топливного бака варьируется от 3 до 5 л.

По своей мощности мотоблок Нева идеально подходит для переделки под снегоход. Он универсален, так как мощности двигателя достаточно для перевозки объемного груза или нескольких человек. Мотоблок может развить скорость до 60-80 км/ч. В продаже есть гусеничная приставка к агрегату Нева, которая без труда собирается и устанавливается.

Разберемся, как сделать снегоход для мотоблока своими руками. Для начала нужно разработать план переделки и четко представить, что вам предстоит делать. Идеальным вариантом является создание чертежа, по которому можно будет безошибочно провести расчеты. Если у вас с черчением плохо, то можно найти готовые чертежи ранее изготовленных снегоходов, и подобрав более подходящий вариант, начать сборку.

Новичкам в этом деле рекомендуется создание небольшого макета, который можно сделать из обычного картона. Неплохо бы для представления будущего устройства рассмотреть уже изготовленные модели других людей, чтобы иметь лучшее представление предстоящей работы. В интернете есть много самодельных прототипов снегоходов.

Следующим шагом является составление списка нужных материалов, деталей и инструментов, нужных для снегохода. После приобретения всего необходимого смело можно переходить к сборке. Вообще сборку мотоблока лучше разделить на несколько этапов, так будет легче справиться с поставленной задачей. Последовательность работы выглядит примерно таким образом:

  1. Изготовление рамы. Оптимальным решением является готовая рама от мотоцикла. Если таковой нет, то используются прочные трубы. С помощью трубогиба можно получить платформу желаемой формы и, воспользовавшись сварочным аппаратом, соединить концы.
  2. Монтирование деталей. К раме приваривается опора (кронштейн), к которой будет прикреплен мотоблок. Далее следует установка мотоблока, сиденья и различных деталей: рулевых колонок, амортизатора, полозьев и пр.

Нужно быть очень внимательным и уделять особое внимание размерам деталей. Они должны быть исполнены четко по схеме, в противном случае снегоходная приставка к мотоблоку будет подлежать переделке из-за неточностей

Как сделать снегоход своими руками: подробная инструкция

Особенности самодельных снегоходов

Самоходы, сделанные своими руками, имеют ряд особенностей:

Езда на снегоходе может быть довольно опасной, и это необходимо принимать во внимание, поэтому, хотя большинство снегоходов не может развивать скорость более чем 15 км/ч., к сборке снегоката нужно относиться крайне внимательно и осторожно. При езде на снегоходе пользователь не застрянет в сугробе, так как аппарат оснащен гусеничным мотоблоком
Снегоход надежен и может легко преодолеть многие препятствия

При изготовлении снегохода своими руками создатель сам тщательно подбирает детали, сам собирает их в единую систему, поэтому конструктор отвечает за качество своего аппарата. Стоимость снегоходов достаточно велика, однако отдельные его элементы стоят немного; собирая снегоход самостоятельно, конструктор экономит и на рабочей силе, поэтому самодельный снегоход стоит в несколько раз дешевле, чем покупной.

Подготовка

Для начала нужно сделать чертеж аппарата. Если Вы не обладаете такими навыками, то просто рассчитайте параметры машины. Устройство снегохода довольно несложное, поэтому можно легко сделать аппарат по образцу или видео.

Чтобы сделать снегоход, Вам понадобятся:

  • труба с диаметром 40 мм. и толщиной стенки в 2 мм. – нужна для рамы и других каркасных элементов;
  • транспортерная лента толщиной в 3 мм. (можно использовать клиновые ремни) – это основной элемент гусеничного механизма, из них делают грунтозацепы диаметром 40 мм. с толщиной стенки в 5 мм.;
  • двигатель, бак для топлива и карбюратор от мотоцикла (для мотоснегохода);
  • звезды и цепь от мотоциклов и снегоходов;
  • любой ведущий вал, подходящий по размерам;
  • лыжи от другого снегохода;
  • руль с ручкой газа и тросом (от мотоцикла);
  • платформа – необязательный элемент, потому что можно закрепить все детали непосредственно на раме (большинство людей пропускают эту часть, потому что она сопряжена с некоторыми сложностями, а отдача от нее небольшая); на платформу можно прикрепить несколько сидений;
  • сиденье;
  • кузов;
  • мелкие элементы (гайки, болты, шарниры и др.).

Материалы и изготовление

При изготовлении снегохода на гусеницах своими руками можно придерживаться этого алгоритма:

  1. Расчет рамы и ходовой части.
  2. Выбор двигателя.
  3. Начальная сварка рамы.
  4. Рулевое управление.
  5. Установка двигателя на временное крепление.
  6. Проверка конструкции.
  7. Если проверка успешна – капитальная сварка рамы и установка двигателя.
  8. Приводная система.
  9. Гусеницы.
  10. Прикрепление деталей кузова.
  11. Финальная проверка.

Начинать работу нужно с изготовления рамы, на которую будут крепиться остальные элементы. Рама не должна быть массивной, иначе аппарат получится тяжелым и утратит маневренность. Желательно, чтобы ее длина была ±2 м.

Затем на раму крепятся:

  • ведущий вал и принимающая звезда;
  • силовая установка с передающей звездой и бензобак;
  • передняя и задняя колесные оси;
  • передняя подвеска с рулем и лыжами;
  • сиденье и кузов.

Затем изготавливаются гусеницы шириной 40-50 см. Их можно сделать из транспортерной ленты или клиновых ремней.

Информация о том, как сделать грунтозацепы из пластиковых труб, указана выше.

Заднюю колесную ось крепят при помощи подвижного направляющего элемента. Он позволяет фиксировать положение оси в определенном положении. Это делается для того чтобы пользователь мог регулировать натяжение гусениц.

Телескопическая подвеска

Пожалуй, это один из самых распространенных и самых простых по принципу действия видов подвески. Наиболее часто данная подвеска применяется на снегоходах «утилитарного» класса. Конструкция телескопической вилки состоит из пружины и амортизатора, которые находятся непосредственно в стойке. Таким образом, телескопическая стойка способна сглаживать нагрузки ударного типа. Стоит отметить, что ход этого типа подвески имеет ограничение согласно ходу самого амортизатора. Как правило, снегоходы с такой подвеской обладают невероятной маневренностью в условиях густого леса, так как база лыж небольшая.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
