Аэросани с двигателем от бензопилы

Самодельный мотобуксировщик из бензопилы: чертежи, фото

Мотобуксировщик, сделанный из бензопилы «Урал»: подробное описание самоделки с чертежами, фото и видео.

Автор самоделки, большой любитель зимней рыбалки, чтобы добраться по реке до дальних рыболовных мест, он решил собрать себе простой мотобуксировщик из бензопилы и подручных материалов.

Для сборки использовались материалы:

  • Старая бензопила «Урал».
  • Пара штампованных дисков от «ВАЗ».
  • Куски от б/у гусеницы снегохода.
  • Полуось от «Москвич».
  • Подшипники 205.
  • Фланцы.
  • Трубы.
  • Звёздочки и цепь.

Конструкция довольно проста, и состоит из пары колёсных дисков, размещённых на одной оси, к оси приварена звёздочка для цепной передачи крутящего момента.

По центру на ось одет кусок трубы на паре подшипников. На трубе приварены крепления для двигателя и рукоятки.

Здесь применена цепная передача, сделан понижающий редуктор, на ведущую звезду бензопилы подошла цепь от мотоцикла ИЖ, ведомая звезда на 54 зуба от кроссового мотоцикла.

Снегоход в разобранном виде, на колёсных дисках сделаны снегозацепы из деревянных брусков и кусков гусеницы.

Конструкция мотобуксировщика разборная, двигатель и колёса закреплены болтами, что удобно при перевозке его в автомобиле.

Уже на месте, конструкция быстро собирается в рабочее состояние. Самодельный мотобуксировщик развивает скорость до 40 км/ч, при этом расход топлива составляет чуть больше 1 литра на 10 км. С помощью такой самоделки, можно быстро по льду и снегу, добраться до места зимней ловли рыбы.

В этом видео, автор демонстрирует свой мотобуксировщик сделанный своими руками.

Снегоход своими руками — Видео

Бензопила –
это устройство, пользующееся наибольшей популярностью у мастеров. Она может
использоваться как некий привод универсального характера для того, чтобы
произвести мотоблок собственными руками. В этом инструменте отлично сочетаются
немаловажные качества:

1. Достаточно
солидная мощность;

2. Малый вес;

3. Максимально
компактные размеры.

При помощи
бензопилы можно создавать и агрегировать лебедки, велосипеды и прочие предметы.

Бензопила
позволяет собственными руками изготовить самые разнообразные интересные
конструкции. Для общей деятельности понадобятся знания по черчению,
конструирование и так далее. Данные навыки важны для последующей качественной
сборки, подведения точных размеров и просто для нормализованного рабочего
процесса.

Двигатель

Этот агрегат считается самым ответственным механизмом снегохода. По сравнению с другими элементами конструкции, такими, как шина или цепь, двигатель должен работать исправно и без него снегоход даже с места не сдвинется. Поэтому, длительная работоспособность устройства будет зависеть от надежной и безотказной работы движка. Если хочется установить двигатель от бензопилы, импортного производства, то можно приобрести б/у «Штиль».

Еще одним по значимости элементом конструкции, от которого зависит безотказная работа снегохода, считается редуктор.

Звездочки

Сразу же бросается в глаза тот факт, что правый наконечник имеет шпоночный паз для установки и крепления звездочки цепной передачи. Это и есть звездочка вала гусеницы, которая надежно крепится с помощью гайки. Чтобы крепление было возможным, на наконечнике нарезается соответствующая резьба.

Наконечник натяжного вала имеет такие же габаритные размеры, а крепление элементов конструкции осуществляется аналогично креплению звездочки вала гусеницы.

На первой ступени передачи должна находиться звездочка с наибольшим передаточным числом (количеством зубьев). На двигателе бензопилы «Урал» можно насчитать 38 зубьев.

Рулевое управление

На самодельном устройстве можно установить руль любой конструкции и даже от велосипеда

В данном случае, очень важно вывести на руль ручное управление оборотами двигателя. Чтобы сильно не заморачиваться, лучше использовать руль от мопеда, мотороллера и т.д., где уже предусмотрен механизм управления мощностью двигателя. Это позволит сделать конструкцию более надежной и удобной в управлении

Это позволит сделать конструкцию более надежной и удобной в управлении.

Самодельный снегоход: технология сборки

Подробных конструкторских чертежей и специальных технологических карт для производства самодельного снегохода не существует. Каждый вид имеет свою особенность. Поэтому можно рассмотреть основные моменты сборки снегоходного устройства.

На первоначальном этапе необходим каркас будущего транспортного средства. Рамы для лонжерона можно изготовить из двух стальных уголков размером 50х36 мм и двух стальных листов (каждая толщиной по 2 мм). Для придания жесткости будущему транспортному средству края металлических пластин отгибаются под углом в 90º .

Принципиальная схема коммутатора системы зажигания снегохода.

Теперь необходимо выполнить по два сквозных технологических отверстия (под приводной вал гусеницы в передней и задней частях снегохода, под осевые направляющие зубчатой передачи колес гусеницы). Натяжное устройство лонжерона должно монтироваться на обеих сторонах. На нижней раме привариваются дополнительные усилительные кронштейны, которые должны располагаться равномерно между собой.

Ось опорных катков монтируется с нижней стороны паза. Катки располагаются на 5 осях. Каждый каток необходимо «обуть» в резину. Всего получается при установлении в шахматном порядке 18 катков. Если нет возможности изготовить катки самостоятельно, то можно использовать с картофельного сортировочного агрегата. Кстати, оси катков можно позаимствовать оттуда же. Концы осей следует немного отпустить, для того чтобы можно было нарезать резьбу под М10. Между катками на оси надеваются дюралюминиевые втулки, которые можно изготовить из трубы подходящего диаметра.

Каждая ось кронштейна фиксируется гайкой и контргайкой. Все оси работают как дополнительные поперечины для усиления рамы, при всем этом удерживают лонжерон на некой дистанции между собой. Иных фиксирующих деталей усиления задней и передней частей нет.

Металлические уголки 30х30 мм, приваренные к лонжерону, послужат стойками снегохода. Трех стоек будет вполне достаточно для крепления редуктора бензопилы. Сюда же монтируется промежуточный вал цепной передачи. Между задней и средней частями портала устанавливается ящик. Можно использовать простой ящик для зимней рыбалки. Он послужит сидением для водителя. Передняя часть рамы соединяется с траверсой переднего моста. В этом качестве можно использовать водопроводную трубу диаметром не менее 30 мм. На концах привариваются дополнительные втулки для лыжного руля.

Конструкция снегохода своими руками.

Моторный подрамник крепится в середине балки. Все сборочные детали собираются из труб. В соединительных стоечных местах приваривается стальная косынка. Это придаст конструкции прочностные характеристики и сделает ее более жесткой.

Самодельный снегоход из бензопилы должен быть оборудован гусеницами. Эту технологическую часть конструкции можно взять со старого снегохода «Буран». Для нормальной работы его тракт следует немного укоротить, приблизительно на 500 мм, и места разрыва сшить транспортерной лентой. Колеса для зубчатой передачи делаются из капронового листа в 15 мм.

Вал привода делается из металлического трубного проката диаметром в 28 мм. На него же вправляется круглый фланец с технологическими отверстиями для зубчатых колес. Концы приводного вала необходимо развальцевать и впрессовать туда цапфы-наконечники. Они должны быть проточены под установочные шариковые подшипники. Левый наконечник делается несколько короче правого. Более длинная часть необходима для проточки шпоночного паза, которая послужит для фиксирования ведомой звезды 2 ступени цепной передачи.

Систему рулевого управления в самодельные снегоходы можно применять из старых мотоциклов или мопедов. Главное условие: он должен иметь трехрычажное управление. Манетка на правой стороне руля будет служить вместо педали газа. Устанавливать тормозную систему для такой конструкторской самоделки не обязательно. Хотя все зависит от желания и способностей мастера. Система тормозов значительно осложнит техническую часть сборочного процесса и увеличит общую массу конструкции. Двигатель на самодельный снегоход можно взять от бензопилы «Урал» или «Дружба».

Немного истории

История аэросаней началась более века назад. Они стали первым снегоходным транспортом. До этого люди передвигались по снегу только на лыжах и запряженных в сани лошадях, либо верхом на них. Разработаны первые аэросани были, как нетрудно догадаться, в России еще в самом начале XX века. Первые модели представляли собой простейшую конструкцию из дерева и металла с установленным двигателем и толкающим воздушным винтом. Двигатель устанавливался бензиновый, хотя на первых порах предпринимались попытки установки парового.


Аэросани РФ-8

Аэросани активно использовались в годы Первой Мировой войны, особенно немцами, которые прекрасно понимали, что сложно подобрать более подходящий транспорт для передвижения по заснеженным просторам. Аэросани тех времен разгонялись до 60 и более км/ч, что в те годы было весьма прилично. Изготовление осуществлялось из наиболее легких и прочных материалов (фанера, алюминий), а форма корпуса была максимально обтекаемой, что в автомобилях стало применяться только спустя десятилетия. Конечно, по современным меркам, аэросани тех времен выглядят убого и примитивно, но тогда они были эффективным транспортом и грозным оружием.


Немецкие аэросани Хеншель

В годы Второй Мировой войны аэросани массово использовались как Советским Союзом, так и Германией. В эти годы скорость аэросаней, оснащенных автомобильными и авиационными двигателями уже доходила до 100 и более км/ч, что даже для многих современных снегоходов является пределом. Кстати о снегоходах: снегоходный транспорт с гусеничным движителем изобрели позднее аэросаней более чем на 10 лет, и он в первой половине XX века не нашел такого широкого применения, как аэросани.

В послевоенное время аэросани использовались в качестве быстроходного транспорта в труднодоступных районах крайнего севера, дальнего востока и Казахстана. Одними из самых узнаваемых являются аэросани Север-2 (на фото), представляющие собой автомобиль «Победа» на лыжах и с авиационным двигателем. Позже появились модели без лыж и с плоским дном, способные передвигаться как по снегу, так и по воде. Подобные аэросани амфибия способны развивать скорость более 80 км/ч как на воде, так и на снегу. Однако сегодня они применяются не так широко, как лет 40 назад, что вызвано массовым распространением снегоходов и прочей снегоходной техники, которая в ряде случаев может быть эффективнее аэросаней.


Аэросани Север-2

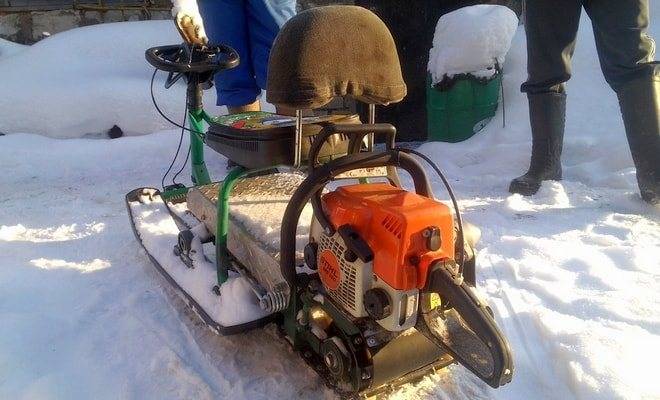

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

  • одногусеничная (2 лыжи спереди, 1 гусеница сзади);
  • двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

  1. Двигатель.
  2. Система питания.
  3. Система впрыска масла.
  4. Трансмиссия.
  5. Ходовая часть.
  6. Рулевое управление.
  7. Корпус.
  8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

  • способность работать при низких температурах;
  • высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Читать также: Чертеж плуга для мотоблока нева

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Подвеска

Особое внимание при переделке транспортного средства в снегоход уделяется задней подвеске. Она нуждается в обязательной доработке. Для ее изготовления нужно подготовить:

Для ее изготовления нужно подготовить:

  • шасси;
  • два рычага;
  • связующие рельсы;
  • шарниры.

После подготовки можно приступать к изготовлению подвески:

  1. Передний рычаг соединить со скользящими рельсами с одной стороны и с шасси с другой с помощью шарниров.
  2. С задним рычагом поступают аналогичным образом.
  3. Расположить торсионные пружины между скользящими рельсами и задней реактивной штангой.
  4. Между рычагами подвески расположить крепление двух силовых элементов.

Для крепления подвески используют стяжки рычагов.

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

  • рамы;
  • двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
  • подвески, имеющей амортизатор;
  • руля;
  • пассажирского сиденья;
  • лыж либо гусениц;
  • системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Изготовление культиватора из бензопилы «Урал»

Покупать мотокультиватор с целью обработки небольших придомовых участков в большинстве случаев неоправданно. Ведь помимо него, так или иначе, придется приобретать навесной инвентарь. Не нужно также забывать, что некоторые магазинные варианты довольно требовательны к маслам и топливу. В таком случае можно изготовить мотокультиватор из бензопилы своими руками. Самодельные агрегаты, также как и их дорогостоящие аналоги, состоят из таких элементов:

  • Двигателя;
  • Топливного бака;
  • Рамы;
  • Промежуточного вала.

Все эти составляющие, кроме рамы, можно взять у старой бензопилы. Перед тем, как приступить к изготовлению самоделки, необходимо подготовить приблизительный чертеж.

Он послужит своеобразным планом, по которому вы сможете сориентироваться в процессе изготовления. Дальнейший алгоритм создания выглядит следующим образом:

  1. Для начала раскрутите старую бензопилу и демонтируйте мотор, редуктор и топливный бак;
  2. После этого начните сваривать раму. Для ее изготовления используйте металлические уголки, сечением 32×32 мм. Конструкция должна быть достаточно прочной, и легко выдерживать вибрацию и дополнительный груз;
  3. К верхним поперечным уголкам рамы прикрепите мотор;
  4. Под двигателем на специальных кронштейнах установите и закрепите топливный бак. Нижнюю его часть потребуется защитить металлической пластиной;
  5. Опоры промежуточного вала следует закрепить на вертикальных передних стойках рамы;
  6. Для закрепления подшипников ходового вала, соедините опоры продольными уголками;
  7. Далее приступите к созданию органа управления – для этого подойдет металлическая поперечная перекладина, длиной 30 см.;
  8. При необходимости прикрепите к нижней поперечине рамы колеса – их можно «одолжить» у старого авто или купить два небольших колеса для хозяйственной тачки.

После сборки необходимо протестировать агрегат. Для этого заведите двигатель и пройдитесь с культиватором по грядке. Наверняка, вы заметите, что конструкцию требуется утяжелить. Для этого можно взять любой груз и расположить его в передней части каркаса. Обязательно закрепите утяжелитель, иначе он может сместиться под воздействием вибрации и повредить мотор или промежуточный вал.

Культиваторы, изготовленные на основе пилы «Урал», не будут иметь достаточной мощности для применения габаритного навесного оборудования. Они предназначаются для вспашки грунта, однако, их все же можно оборудовать сцепным устройством. Для этого нужно купить сцепку в любом магазине сельхозтехники и оборудовать ею конструкцию. Сконструированные таким образом культиваторы могут эксплуатироваться в паре с небольшой самодельной бороной или плугом. Однако нужно помнить, что при работе с такого рода оборудованием необходимо делать небольшие перерывы.

Зачем нужен чертёж?

Как сделать самодельный земляной бур (ямобур, землебур)

Сбор снегохода начинается с плана, то есть с чертежа. Его рекомендуется сделать самим, учитывая нестандартность и уникальность задуманного рукотворного передвижного средства. Здесь необходимо помнить, что эта рабочая схема нужна для внутреннего использования, поэтому не имеет значения уровень чертёжного искусства, а главным является то, насколько наглядно задуманное будет воплощено на схеме

При составлении чертежа важно учитывать массу конструкции: чем снегоход будет легче, тем выше будет его проходимость

Рама

По индивидуальному чертежу сваривают раму в том виде, который необходим для данного варианта самодельного снегохода. В качестве исходного материала используют деревянные бруски или металлические трубы. Проще всего сделать деревянную раму. Главные её плюсы – легко отремонтировать в полевых условиях (древесины вокруг много), хорошо держит машину на льду. Металлическую раму сваривают из труб определённого квадратного сечения, размер которого зависит от нагрузки. Её преимущество – более прочная и долговечная постройка, чем деревянная. Как всегда есть готовый вариант – взять раму от мопеда.

Сборка гусениц

После изготовления каркаса приступают к созданию гусениц, состоящих из траков и жёстких зацепов, установленных по всей их длине. Гусеницы можно изготовить из транспортёрной ленты или из автомобильных шин. Можно задействовать готовые гусеницы промышленного производства. Плюсом приобретения готовых гусениц может быть их специальное региональное предназначение, где учтены климат, рельеф местности и условия передвижения.

Внутри самодельных гусениц устанавливаются колёса. С их помощью происходит вращение траков, на которых находятся грунтозацепы (или просто зацепы).

Распространённый вариант для их изготовления – пластиковые трубы. Их распиливают на части

Грунтозацепы прикрепляются к тракам болтами, при этом важно выдержать между зацепами одинаковое расстояние, чтобы они не нарушили движение гусеницы

Чем больше ширина гусениц, тем сложнее управлять машиной, но тем выше становится проходимость. Толщина гусениц должна соответствовать мощности двигателя.

Ходовая часть

После готовности рамы и гусениц приступают к сборке конструкции с ходовой частью.

  • При помощи передних подвесок к раме крепятся рулевое управление и лыжи.
  • Руль часто берут от мотоцикла или скутера, но при нестандартных решениях собирают самостоятельно, исходя из личных предпочтений и удобств.
  • Лыжи часто используют уже готовые. Стандартно лыжа состоит из следующих частей: основание, амортизатор, ножка звена, вилка, её стержень и сошка. Но есть варианты и собственного изготовления: из фанеры, пластика, металла.
  • С помощью задней подвески привод соединяет двигатель и гусеницы.
  • В качестве привода может быть использована цепь от мотоцикла.
  • Топливный бак выбирают исходя из соображений безопасности, экономичности и практичности. Вместимость ёмкости (из пластика или металла) определяется соображениями необходимого преодоления расстояний.
  • Сидение мастерят по индивидуальным предпочтениям на заказ, так как от удобства и комфорта будет зависеть управление снегоходом. Лучший выбор – это сидение, сделанноё из качественных материалов.

Какую еще зимнюю технику можно сделать из бензопилы

Линейку техники для езды по заснеженным дорогам на основе бензопилы могут дополнить такие самоделки:

Аэросани — самодельный вариант передвижного средства по снегу и льду. Изготовление их более проще, чем снегохода. Самоходные сани оборудованы двигателем из бензопилы с толкающим пропеллером, имеют шасси с 3 или 4 лыжами. Они могут развивать высокие скорости. Единственным минусом является невозможность езды по труднодоступным участкам, поэтому их эксплуатируют на ровной поверхности.

Снегокаты — управляемые сани для скоростного спуска с крутой заснеженной горы. Они подходят для активного отдыха как детям, так и взрослым. Изготовить детский снегокат может каждый. Конструкция представляет собой каркас с мотором от бензопилы, встроенным сиденьем, органами управления и 3 металлическими или деревянными лыжами.

Преимущества зимней самоделки:

  • маневренность;
  • высокая скорость;
  • легкость в переноске;
  • устойчивость;
  • развитие вестибулярного аппарата у ребенка.

Недостаток модели — невозможность езды по ровной дороге.

Мотобуксировщик

Мотобуксировщик — широко распространенный вид снегоходной техники на базе двигателя бензопилы, предназначенный для загородных путешествий, охоты, перевозки людей и груза в труднодоступные места. В народе его называют «мотособакой». Он характеризуется малым весом, пониженным давлением на грунт и способностью передвигаться по любым типам заснеженной поверхности.

http://specmahina.ru/benzopila/snegohod-iz-benzopily.html

Что можно сделать из бензопилы Дружба

Техника, которую можно сделать своими руками из бензопилы Дружба 4 имеет большой список. Все ограничивается только фантазией мастера. В интернете опубликовано много видео с подробным описанием пошагового изготовления самоделок. В рамках статьи мы собрали только самые лучшие видео, на основании которых можно без проблем сделать нужную вам технику. Самой простой самоделкой считается лодочный мотор, а сложной – вездеход, мотособака, газонокосилка. Приведем примеры самоделок от простого к сложному.

Нож из шины

Эта поделка не имеет прямого отношения к бензопиле Дружба 4, однако пользуется спросом, т.к. нож из шины бензопилы Дружбы очень хорошо держит заточку, устойчив к коррозии. Для изготовления потребуется только сама шины от пилы. Цена на вторичном рынке варьируется от 200 до 500 рублей. Для реализации поделки предлагаем посмотреть интересное видео, автор которого подробно описывает, как сделать кухонный нож из шины. Особенность видео в том, что автор показывает простой метод проделывания отверстия в стали рукоятки, без сверления.

Читать также: Измерение уровня жидкости в резервуаре

Велосипед

Чтобы сделать велосипед с двигателем от бензопилы Дружба понадобится сама пила и велосипед, желательно Кама с багажником. Процесс изготовления самоделки:

  1. Закрепить двигатель на раме велосипеда.
  2. Проложить тросик газа и курок на руль.
  3. Соединить цепью приводное колесо велосипеда и шкив на двигателе пилы.

В качестве наглядной инструкции рекомендуем посмотреть видео готовой самоделки.

Косилка (газонокосилка)

Чтобы сделать косилку, опять потребуется сама бензопила Дружба 4, маленькие колеса, нож и металлопрокат для изготовления корпуса и защитного кожуха. Нож подойдет либо от мотокосы, либо от газонокосилки, все зависит от того, какой рабочий диаметр будет заложен проектом. Представляем вашему вниманию на обзор видео, автор которого сделал косилку из бензопилы Урал (существенного отличия от Дружбы нет, поэтому и рекомендуем к просмотру).

Лодочный мотор

Переделать бензопилу в лодочный мотор уже будет гораздо сложнее, нежели в велосипед или косилку. Изделие будет нацелено на контакт с водой, а с ней, как известно нужно быть предельно внимательным. По рекомендациям многих мастеров, привод и вал лучше использовать от старого лодочного мотора. Двигатель от Дружбы 4. Останется только соединить их воедино. Для примера рекомендуем посмотреть интересное видео, автор которого сделал лодочный мотор из бензопилы Дружба 2. Автор демонстрирует работу пилы в бочке с водой.

Пилорама

Чтобы сделать пилораму из бензопилы, достаточно изготовить приспособление для продольного роспуска бревна. Ее задача – удерживать шину пилы в ровной плоскости относительно бревна. Для наглядного представления рекомендуем посмотреть видео демонстрации приспособы в работе. Из видео становится ясно, что для самоделки нужен минимум материалов – обычный металлопрокат (профильная труба).

Вездеход

Переделать бензопилу в вездеход уже очень сложно, но все-таки возможно. В интернете много видео, авторы которых реализовали данную идею. Вся суть заключается в том, что нужно изготовить свое шасси: раму, колеса, привод и т.д., а в качестве двигателя будет использоваться бензопила Дружба 4. Единственная рекомендация – это использовать вместо колес обычные камеры, связанные по периметру, такие колеса существенно легче тех, что с шинами, соответственно мотору будет гораздо проще во время движения.

На обзор предлагаем посмотреть интересное видео о самоделке вездеходе из бензопилы Дружба 4. В самоделке используется самокат, гусянка, поэтому это скорей всего снегоход, нежели вездеход.

Мотособака (мотобуксиробщик)

Изготовление мотособаки из бензопилы Дружба 4, как и в случае с вездеходом также сводится к первоначальной разработке шасси: рама, гусеница, управление и т.д. А двигатель пилы это всего лишь движущая сила.

Предлагаем посмотреть интересное видео, автор которого показывает, как сделать мотособаку почти из подручных материалов. Например, зацепы гусеницы изготовлены из обычных пластиковых труб, а весь каркас мотобуксировщика сварен из обычной профильной трубы маленького диаметра.

Вертолет

Переделка бензопилы в вертолет – это скорей всего просто эксперимент, практического применения нет. В интернете есть видео летательных аппаратов, авторы которых разработали такие проекты и реализовали в жизнь, например самодельный самолет из бензопилы.

Заключение

Из-за того, что большинство людей, не имеет навыков самостоятельного изготовления каких-либо конструкций, они считают, что собрать снегоход своими руками довольно сложно. А если и удастся соорудить что-то похожее на снегоход, то он вряд ли поедет, а если и поедет, то очень скоро остановится. А похожим он будет вовсе не на снегоход, а на груду собранных вместе запасных частей. К счастью это не так и при должном подходе и уровню фантазии можно собрать подобную конструкцию из подручных средств, которых хоть «пруд пруди» в любом гараже. А если имеется хоть какой опыт работы с этими запасными и подручными материалами, то задача упрощается вовсе. Здесь уже начинает действовать принцип желания и если его нет, то вряд ли удастся что-либо собрать вообще, не говоря уже о снегоходе.

То, что проблема актуальная в наше время, это не просто утверждение, а убеждение, основанное на проблемах сегодняшнего дня. К большому сожалению, государство не идет на встречу широким слоям потребителей, а взяло курс на производство только дорогостоящей техники, предназначенной для реализации потребителю с деньгами.
