Задняя подвеска – разборка, ремонт

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

ПРЕДОСТЕРЕЖЕНИЕ

Проверка и регулировка натяжения гусеницы

Примечание – Регулировка натяжения гусеницы должна производиться после предварительного пробега снегохода по снежному покрову в течение 15-20 минут.

Поднимите заднюю часть снегохода и установите на опору. Измерьте прогиб гусеницы посередине длины направляющих рельсов (рисунок 20). Этот прогиб равен величине зазора между внутренней поверхностью опорного участка гусеницы и нижней кромкой рельсов. При нормальном натяжении гусеницы величина зазора под вертикальной нагрузкой 7,30,1 кг, приложенной к опорной части гусеницы с каждой стороны, должна составлять 40…50 мм. Если натяжение гусеницы недостаточно, движение снегохода сопровождается глухим шумом, возможно проскакивание зубьев колес ведущего вала по зубьям цевочного зацепления гусеницы при резком ускорении.

Возможные неисправности

Если стук появляется при движении автомобиля, то это возможно из-за того, что:

• отказал амортизатор;
• ослабло крепление штока или «разбито» место его посадки;
• износились резиновые втулки;
• лопнула пружина или сломалась чашка ее опоры;
• разрушился резиновый буфер-ограничитель.

На неисправность амортизатора указывают потеки из него. Резко нажав вниз и отпустив  угол автомобиля, надо посмотреть, как долго он будет качаться. Хорошая стойка, работая на замедление при любом направлении движения, без стука остановит колебания за один, максимум два цикла.

Устройство современного амортизатора достаточно сложно, ремонт требует квалификации и точности изготовления деталей. Замена гораздо проще и выгоднее, тем более выбор по подходящим характеристикам и производителям велик.

Устройство амортизатора

Верхняя точка крепления стойки находится в багажнике, для доступа и визуальной проверки надо снять полку и резиновые заглушки. Втулки, пружины, буфер осматриваются снизу на подъемнике или эстакаде. Резино-металлические шарниры не должны иметь трещин и выпирания резины, дополнительно их качество проверяется, покачивая рычаги ломом или монтажкой. Стук при разрушении буфера появляется при загрузке задней оси на неровностях дороги во время пробоя подвески. Поломка пружины обычно проявляется еще уводом в сторону при движении и своеобразным резким нерегулярным стуком.

Амортизаторы и пружины меняются парой, одновременно слева и справа, даже если деталь отказала только с одной стороны.

Возможные поломки

При движении автомобиля вы можете услышать посторонние стуки, которые могут быть вызваны несколькими причинами:

• Перестал работать амортизатор из-за износа или поломки;
• Крепление штока ослабло;
• Разбилось место посадки штока;
• Окончательно износили втулки, выполненные из резины;
• Деформировалась, лопнула или сломалась чашка опоры пружины или сама пружина;
• Произошло разрушение буфера-ограничителя, также выполненного из резины.

Наиболее ярким признаком неисправности амортизатора являются потеки из элемента.

Для проверки состояния подвески следует резко прижать заднюю часть с одного из углов авто вниз и так же резко отпустить. Посмотрите, как долго машина будет раскачиваться. Если с подвеской, стойками все хорошо, достаточно 1-2 циклов, чтобы движения остановились. Если раскачка длится дольше, тогда подвеска нуждается в ремонте.

Проверка

При выходе из строя амортизаторов самым рациональным решением будет его замена. Отремонтировать вышедший из строя элемент задней подвески можно, но для этого потребуется квалификация, опыт, знания.

Замена зачастую проводится проще и на нее требуется затрачивать меньше финансовых средств. Плюс выбор деталей на рынке сегодня огромен, от дешевых китайских изделий до дорогих, сверхнадежных импортных.

Приведем примеры проверки отдельных компонентов конструкции задней подвески на автомобиле ВАЗ 2110.

Компонент	Ваши действия
Верхняя точка крепежа стойки	Она располагается в багажнике. Чтобы визуально осмотреть элемент, необходимо снять полку и демонтировать резиновые заглушки
Втулки	Для их осмотра придется поднять автомобиль с помощью подъемника или же заехать на эстакаду. При проверке этих резино-металлических элементов убедитесь, что резина не выпирает, отсутствуют трещины на детали. Дополнительно можно покачать рычаги с помощью монтировки или лома
Буфер	Если буфер разрушен, тогда при загрузке задней оси или поездках по неровностям будет возникать стук. Определить это не сложно даже на слух. Но чтобы удостовериться, поднимите авто или заезжайте на яму
Пружины	Сломанные пружины также часто создают посторонние шумы, не редко приводят к тому, что автомобиль уводит в сторону. Звук должен быть достаточно необычным, резким, появляется не регулярно.

При замене амортизаторов и пружин, обязательно ремонт выполняется парно, то есть с левой с правой стороны одновременно. Так поступать следует даже в том случае, если элемент с одной из сторон остался цел, а второй сломался.

Подвеска DSA

Эта подвеска характеризуется как первая длиноходная система, которая была применена в строении снегоходов. Если быть точнее, устанавливалась на шасси F2000 и S2000. Расположение амортизаторов и пружин осуществлено между рычагами (устроенными параллельно) и шасси. Соблюдается наклон пружин и амортизаторов к центральной части снегохода. За счет этого ход самой подвески больше, чем амортизатора. Система амортизационной системы представляет собою раму снежника и продольный рычаг, к которому подсоединены два поперечных рычага. Рычаги, расположенные поперек – обязательно имеют одинаковую длину. Существуют модели снегоходов, на которых возможна регулировка длины рычагов. Такая регулировка актуальна, когда необходимо преодолеть заледеневший участок трассы. Регулировать длину рычагов при передвижении по глубокому снегу нет никакого смысла. Минусом такой подвески является недостаточная управляемость снегоходом, за счет горизонтального перемещения лыж.

Замена задних амортизационных стоек

Частично снимаем обшивку багажника. На хэтчбеке достаточно отодвинуть “валенок” в сторону. Как это сделать показано тут

Нам открывается доступ к трем гайкам крепления опоры к кузову

Примечание. На седане можно получить доступ к гайкам опоры из салона!

Их необходимо открутить головкой с небольшим воротком или трещеткой на 12 мм

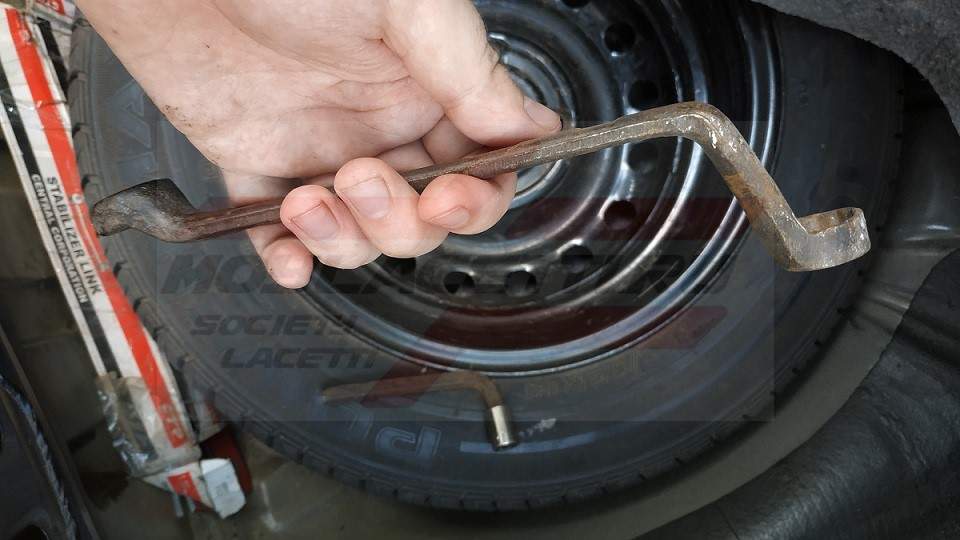

Для этих целей также очень хорошо подойдет вот такой загнутый накидной ключ

Им можно без проблем открутить даже дальние гайки.

Но! Перед тем, как откручивать опору, желательно “сорвать” гайку штока. Ее порой очень тяжело сорвать, поэтому лучше это сделать сейчас, когда стойка жестко зафиксирована.

Для этого поддеваем рукой резиновую заглушку

И снимаем ее

Далее желательно иметь такой же накидной ключ, как я показывал выше. Но только на 17 мм

“Срываем” гайку

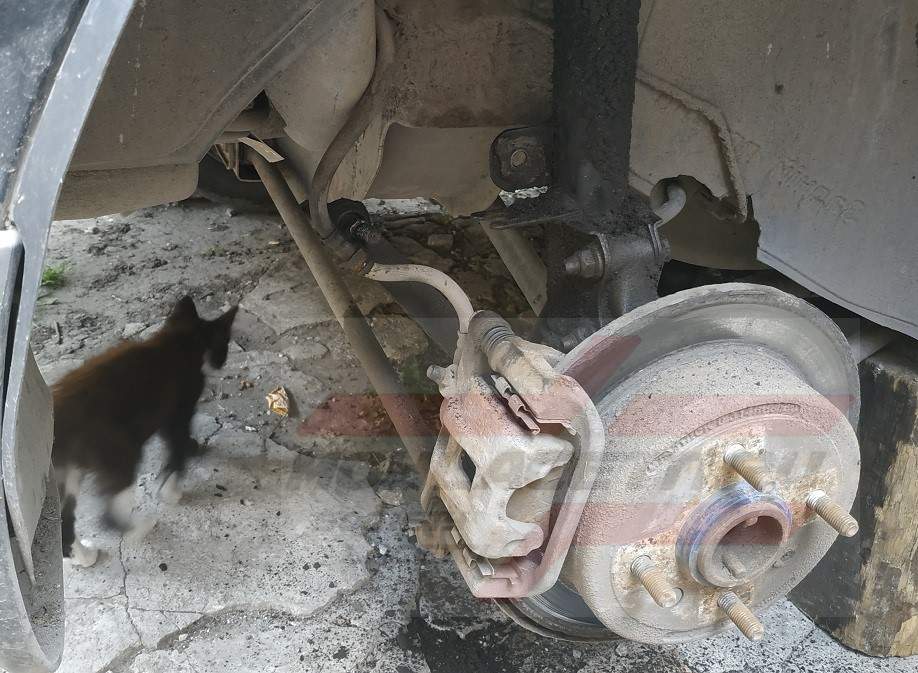

В багажнике работы окончены. Теперь вывешиваем колесо при помощи домкрата и снимаем его.

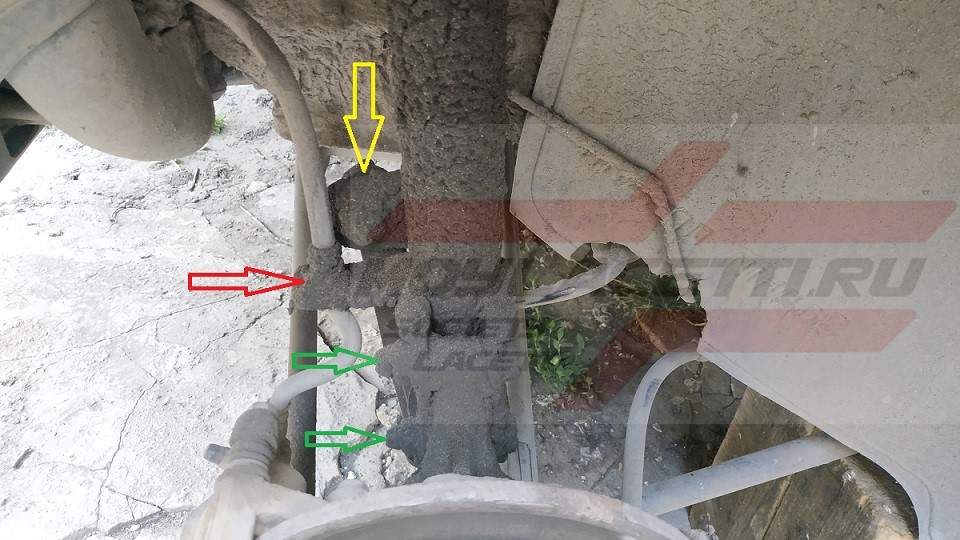

Видим вот такую картину

Нам необходимо:

Открутить гайку стойки стабилизатора и отсоединить стойку (желтая стрелка)

Извлечь фиксатор тормозного шланга и отсоединить шланг (красная стрелка)

Открутить две гайки и извлечь болты крепления амортизационной стойки (зеленые стрелки)

Откручиваем стойку стабилизатора и извлекаем фиксатор тормозного шланга

Отодвигаем тормозной шланг в сторону. Его удобно завести за стойку стабилизатора

Откручиваем ключами на 17 мм гайки крепления амортизационной стойки

Отводим немного стойку и выводим ее из-под автомобиля

Берем стойку и зажимаем ее в тиски или фиксируем иным методом

ВНИМАНИЕ

Регулировка натяжения гусеницы (рисунок 21):

• отпустите болты 3 крепления задних направляющих катков;
• отпустите контргайки 2. Затем вращением регулировочных болтов 1 в ту или иную сторону установите требуемое натяжение гусеницы. По окончании регулировки законтрите регулировочные болты контргайками.

Не затягивая болты 3, проведите выравнивание гусеницы.

Рисунок 21 – Регулировка натяжения гусеницы

1. Регулировочный болт
2. Контргайка регулировочного болта
3. Болт крепления заднего направляющего катка

Выравнивание гусеницы

Следует помнить о том, что операции регулировки натяжения и выравнивания гусеницы являются взаимозависимыми. Например, регулировка натяжения может привести к появлению тенденции бокового смещения гусеницы. И наоборот, выравнивание может изменить натяжение гусеницы. Поэтому обе регулировки должны проводиться одновременно. Перед проведением операций регулировки натяжения и выравнивания гусеницы рекомендуем на рабочие поверхности движителя гусеничного нанести смазку силиконовую.

Почему задняя подвеска нуждается в доработке или замене?

Нужен ли снегоходу тюнинг, в частности, изменения параметров задней подвески, определяется тем, для каких целей будет использоваться транспортное средство.

Есть два типа подвесок для снегоходов ? связанная и несвязанная. У связанной подвески есть два главных плюса:

• она разделяет жесткость;
• контролирует передачу веса, если транспортное средство набирает скорость.

Зачастую такой вид задних подвесок монтируют в снегоходы, которые будут применяться в спортивных целях или для перевозки грузов. Это необходимо для того, чтобы хорошо справляться с резкими поворотами, сильной тряской и частым перераспределением веса.

Несвязанные подвески имеют свои особенности. Их передние и задние элементы независимы. Поэтому, если передняя часть отклоняется, то задняя либо отклоняется только немного, либо остается на своем месте.

Несвязанные подвески лучше прикреплять к снегоходам, которые используются на глубоких снегах или имеют длинные гусеницы. Они более способны усиливать тягу и тоже неплохо распределяют вес. Также улучшение работы подвески может быть необходимо, если был произведен тюнинг двигателя снегохода. Ведь для того, чтобы транспортное средство справлялось с новыми нагрузками, необходима комплексная доработка, и подвеска в таком случае ? не исключение.

В первую очередь тюнинг подвески включает в себя замену амортизаторов. Основные типы амортизаторов для подвесок транспорта:

• простой амортизатор;
• телескопический амортизатор;
• амортизатор для эндуро;
• амортизатор для кроссов.

В случае, если главная цель снегохода ? обычное катание, то необходимы амортизаторы эндуро. Они применимы в серийных транспортных средствах 440 Pro, однако цена таких амортизаторов тоже немала. Амортизаторы для тюнинга спортивных снегоходов зачастую оснащены дополнительными объемами газовых камер, которые позволяют настраивать их для определенных видов использования.

Также задняя подвеска часто нуждается в регулировке. Выбор уровня регулировки зависит от того, какая физическая нагрузка планируется на это транспортное средство, какова масса водителя и пассажиров, как водитель привык управлять транспортным средством, каковы его личные предпочтения, режим скорости и состояние дорог. Каждая деталь задней подвески ответственна за определенные функции. Поэтому, чтобы знать, чего вы достигнете регулировкой подвески, необходимо определиться, какую именно деталь нужно отрегулировать.

• Работа задних пружин заключается в обеспечении плавности передвижения.
• Предназначение удлинителя ? обеспечивать ход назад с учетом нагрузок и состояния снежных путей.
• Серьга регулируется с учетом того, в каком состоянии снежный путь и какие будут нагрузки.
• От регулировки центральной пружины зависит то, насколько комфортно будет управлять снегоходом.
• Ленточный ограничитель контролирует перераспределение веса.
• Благодаря амортизаторам снегоход прост в управлении и на нем комфортно ехать и находиться.

Проверка качества подшипников

Проверьте надежность. Установите ПШ плечами к левой части, после этого закрепите внутренние кольца ПШ 31 на осях 29 болтами 3. Монтируйте правые подшипники 5 ВЛ тормоза, реверса в корпусную часть КП. Заранее поставьте шестерни (35, 36) на ось 39 плечами у элемента 36 к выемке 35.

Выполните следующие действия:

1. Наденьте втулку 37 на вал 39 тормоза, сдвигая шестерни с втулкой до той степени, пока конец втулки не соединится с торцом ВЛ тормоза.
2. Монтируйте ВЛ 39 тормоза в корпусную половину КПП, заранее установив шестеренку 38 плечами к правому подшипнику 5. Не следует вставлять ВЛ тормозной в подшипник 5 в разборном виде. Вставьте вал 43 в сборном состоянии в подходящий ПШ 5 правой части.
3. В конце целиком установите шестеренку 38 на ВЛ 39 тормоза плечами во внутреннюю часть кольца ПШ 5 стороны и прекратите процесс установки тормоза 39. Поставьте элемент 2 ВР с МТ 9 в корпусную половину КП. При этом компонент 8 должен располагаться на своей позиции на оси вариатора.

Проверьте, что шестерни установлены в зацеплении друг с другом.

Установите следующие элементы:

• кольцо с пружиной 65, деталью 22;
• детали 5;
• элементы для регулировки 6;
• детали 3 и 4, которые запирают ВЛ вариатора;
• кольца, прорезиненные 11;
• крышка 13 с элементом 12.

Монтируйте элементы переключения скоростного режима и запуска движения заднего хода. Порядок должен быть обратным демонтажной работе.

Переоборудование пневматической подвески Volkswagen Touareg в пружинную

Система пневматической подвески содержит воздух под давлением до 10 бар. Перед демонтажем любых компонентов системы убедитесь, что давление в системе сброшено и разгружено. Следите за тем, чтобы в систему не попала грязь или смазка. При обслуживании системы пневматической подвески всегда надевайте защитную одежду для рук, ушей и глаз.

• Температура хранения воздушного компрессора — от -15oC до +50oC;
• Избегайте повреждения воздушных шлангов и кабелей;
• Установка и снятие компонентов подвески должны выполняться только квалифицированным персоналом;
• Используйте диагностическое программное обеспечение, предоставленное производителем автомобиля.

Информацию об отсоединении аккумулятора во избежание короткого замыкания при работе с электрическими компонентами см. в руководстве по эксплуатации автомобиля.

Информацию о точках домкрата и дополнительные инструкции по безопасности, уходу и обслуживанию см. в руководстве пользователя, руководстве по обслуживанию или у дилера. Ни в коем случае не проводите работы под автомобилем, если он не закреплен надлежащим образом, так как существует опасность получения серьезных травм, вплоть до летального исхода.

Демонтаж передней стойки

Переведите колеса в положение прямого движения.

2. поднять автомобиль

3) Снимите передние колеса.

Отсоедините разъем воздушного шланга от воздушного клапана. 5.

Открутите нижний болт крепления амортизатора.

6. снимите верхний шаровой кронштейн.

7. Выверните болт, крепящий стабилизатор к амортизатору.

8. отсоедините датчик высоты.

9. откройте капот и открутите три (3) болта крепления амортизатора, снимите пластиковую крышку для доступа к третьему болту.

10. снимите амортизатор с автомобиля.

11. выверните четыре (4) болта, крепящие кронштейн пневмоцилиндра.

12. разборка завершена.

Монтаж передней пружины

Вставьте новый передний амортизатор в верхнее крепление и закрепите его болтами из комплекта.

Установите амортизатор в отсек амортизатора.

Установите на место болт нижней стойки и закрепите его.

4. установите болт стабилизатора и закрепите его.

5. установите верхний шаровой шарнир и закрепите его.

6. подключите датчик высоты.

7. подключите и установите разъем ABS.

8. закрепите воздушную линию и жгут проводов датчика в предусмотренном месте.

9. установите на место три верхних крепежных болта.

10. сборка завершена.

Демонтаж задней пневматической стойки

1. снимите датчик положения дышла. 2.

Выкрутите четыре верхних крепежных болта.

3 Открутите нижний крепежный болт амортизатора.

4 Опустите пневмостойку и отсоедините пневматический разъем от клапана.

5. снимите пневматическую стойку с автомобиля.

6. выверните четыре (4) болта и отсоедините распорку от верхнего крепления.

7. разборка завершена.

Монтаж задней пружины

Вставьте новую пружину заднего амортизатора в верхнее крепление и закрепите ее болтами.

2. установите пружинную стойку в углубление амортизатора.

3. установите четыре (4) крепежных болта и затяните их.

Выровняйте нижнее крепление амортизатора и заднюю тягу и закрепите болтом и гайкой.

5. закрепите жгут проводов датчика амортизатора и воздушный трубопровод на месте.

6. сборка завершена.

Монтаж шунтирующего электронного модуля

1 Найдите и снимите защитную крышку на пассажирской стороне багажного отделения.

2 Найдите и снимите блок управления пневматической подвеской в сборе.

3 Отсоедините оба разъема (один маленький и один большой) и снимите модуль управления.

4 Снимите защитную крышку с большего разъема и найдите, обрежьте и подключите провода, как показано в таблице.

Электронный модуль байпаса	Со страницы	К	Номер штырька	Жгут проводов
Голубой	Оранжево-черный	61
Красный	Красно-желтый	4
Зеленый	Оранжево-черный	81
Черный	Коричневый	1
Для автомобилей с корректором фар
Белый	Красно-синий	25

5 Подключите жгут проводов модуля обхода к жгуту проводов автомобиля в соответствии с приведенной выше схемой.

6. подсоедините жгут проводов к электронному модулю обхода.

6. установите модуль электронного байпаса в соответствующее место.

7. установка завершена.

Основные неисправности стартера триммера

Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:

• обрыв шнура (веревки);
• когда пружина ломается либо выходит из зацепления.

Указанные детали показаны на фотографии ниже.

Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.

Работы по ремонту задней подвески

Работы по замене втулок проводим на снятом рычаге. При обратной установке необходимо помнить, что на Хендай Акцент установлены углы для задних колес, поэтому, чтобы не прибегать к точной регулировке, стоит наметить положение регулировочного болта перед снятием. Также необходимо учитывать при замене самих рычагов, что правый и левый — не являются взаимозаменяемыми.

При снятии поперечных рычагов первым демонтируем регулировочный болт, открутив регулировочную шайбу с эксцентриком. Второй конец рычага также демонтируется путем откручивания болта ключом на 19, при использовании ключа на 17.

Поперечные рычаги тоже взаимозаменяемыми не являются, поэтому необходимо учитывать эту особенность при обратной установке. При замене стабилизатора поперечной устойчивости машину нужно установить на подъемнике или завезти на эстакаду. Работы проводят в такой последовательности:

• освобождают нижнюю подушку стойки;
• откручивают головкой на 17 гайку крепления стабилизатора к стойке и крепления шарнира стойки к штанге самого стабилизатора;
• демонтируют стойку стабилизатора.

Основным критерием исправной работы стабилизатора поперечной устойчивости является момент силы, который возникает при попытке поворачивания пальца шарового шарнира. Если это значение выходит за предел 1,7-3,2 Нм, то тяга стабилизатора подлежит обязательной замене. Шаровый шарнир не должен иметь люфта.

Следует обратить внимание и на состояние защитных чехлов самого шарнира. В случае установки старого стабилизатора, возможно, их потребуется заменить или добавить некоторое количество смазки. Не следует забывать, что окончательное закручивание всех разъемных соединений лучше проводить после постановки автомобиля на колеса, т

е. под нагрузкой.

Внимательно оценивают все резиновые прокладки, втулки и чехлы и при необходимости обязательно их заменяют. В случае качественного ремонта задняя подвеска Хендай Акцент может прослужить минимум 20 тыс. км для сайлентблоков рычагов, а амортизационные стойки без труда выдерживают не менее 50 тыс. километров.

Перед проведением работ по ремонту задней подвески следует учесть, что, помимо уже перечисленного, могут потребоваться и другие инструменты, детали и средства. Так, при запрессовке резиновых втулок потребуется не только молоток, но понадобится еще и мыльный раствор. А разъединение и соединение резьбовых соединений потребует щетки с металлическим ворсом, а также использование жидкости WD-40.

Стойка

Это один из основных элементов передней подвески ВАЗа-2114. Стойка объединяет в себе пружину и гидравлический амортизатор. Благодаря этой детали подвеска обеспечивает поглощение и амортизацию неровностей на дороге. Чтобы элемент мог вращаться (с таким же углом, как передние колеса), вверху предусмотрен опорный подшипник.

Ресурс стоек составляет около 100-120 тысяч километров. Каковы основные признаки неисправности? Это

ВАЗа-2114, а также «рысканье» автомобиля при прямолинейном движении на скорости выше 60 километров в час. Стуки обычно глухого характера и возникают даже на малых неровностях. Звуки могут усиливаться со временем.

Ходовая часть ВАЗ 2114: описание, ремонт

Принципиально конструкции ходовой части переднеприводных автомобилей ВАЗ различных моделей схожи между собой, тем не менее различия есть. Автолюбителям полезно будет разобраться в вопросе, из чего состоит подвеска ВАЗ 2114, знать причины и виды неисправностей, уметь их устранять.

Устройство передней подвески

Тип подвески — независимый, телескопический. Основные узлы и элементы, из которых состоит передняя подвеска ВАЗ 2114 рассмотрим подробнее.

1. Основой является главный опорно-поворотный элемент — передняя стойка. Собрана в единый узел с пружиной цилиндрической формы, поворотным подшипником, верхней и нижней опорными чашками. Нижним кронштейном стойка крепится к поворотному кулаку ступицы, вверху закреплена к кузову тремя болтами и верхней чашкой упирается в стакан. Имеет поворотный кулак для присоединения пальца рулевой тяги.
2. Передняя ступица в сборе с шаровой опорой, двухрядным подшипником, тормозным диском и суппортом. Шаровая опора неподвижно прикручена к нижнему рычагу подвески, палец опоры вставлен в посадочное место снизу ступицы и прикручен гайкой.
3. Нижний рычаг подвески крепится к растяжке, которая двумя концами прикрепляется к лонжерону кузова с помощью двух кронштейнов. С одной стороны растяжки имеется узел крепления стабилизатора поперечной устойчивости, в котором зафиксирован один его конец. Второй конец стабилизатора закреплен на растяжке подвески второго переднего колеса, таким образом связывая их между собой.

Схема передней подвески на ВАЗ 2114

Поворот колеса осуществляется рулевой тягой, которая тянет за ушко на стойке и поворачивает весь узел, при этом вверху он поворачивается на опорном подшипнике, а внизу — на шаровой опоре. Стабилизатор поперечной устойчивости связывает подвеску с двух сторон воедино и заставляет ее работать синхронно.

Конструкция задних элементов

Тип подвески — зависимый, на жесткой поперечной неразрезной балке. Элементы конструкции задней подвески и способы их соединения в автомобиле ВАЗ 2114 такие.

1. Основанием является поперечная балка. Конструкция сварная, в форме буквы «Н», только с длинной поперечиной. Два передних конца балки закреплены на кронштейнах, прикрученных к задним лонжеронам автомобиля. Способ соединения с кронштейнами — шарнирный, на резинометаллических втулках. Задние концы балки имеют посадочные фланцы для колесных ступиц. Ступицы крепятся к фланцу болтами, на них смонтированы защитный кожух, тормозной цилиндр и колодки. Внутри ступицы находится двухрядный радиальный подшипник. Сверху на колодки насажен тормозной барабан и зафиксирован на ступице направляющими шпильками.
2. К задним концам балки с другой стороны от ступиц крепится нижний конец стойки с пружиной цилиндрического типа. Верхний конец амортизатора упирается в стакан, приваренный к кузову, через резиновую проставку.

Схема задней подвески на ВАЗ 2114

Схема задней подвески представлена на рис. 2. Задняя ходовая часть автомобиля ВАЗ 2114 действует следующим образом: поперечная балка работает как качающийся маятник, крепления к лонжеронам не позволяют ей двигаться вдоль оси машины. Закрепленные на противоположном конце маятника стойки с пружинами ограничивают его ход вверх-вниз и служат для колес амортизирующим и частично опорным элементом.

Краткое описание неисправностей

В большинстве случаев ремонт ходовой части можно выполнить самостоятельно. Основные неисправности, как правило, связаны с выходом из строя амортизирующих передних и задних стоек, так как они являются самым нагруженным элементом конструкции. Стойки воспринимают динамические нагрузки от кузова автомобиля, от колес во время преодоления неровностей дорожного покрытия и боковую нагрузку от воздействия рулевых тяг, которая увеличивается на малых скоростях движения.

Для снятия и установки стоек требуется два приспособления. Остальные инструменты есть в гараже каждого автолюбителя:

• стяжки для пружин;
• съемник для выталкивания из рычага пальца рулевой тяги, он же может быть использован для выпрессовки шаровой опоры при необходимости.

Более мелкие неисправности подвески возникают по причине износа уплотняющих резинок и резинометаллических втулок (сайлент-блоков). Их заменить гораздо проще, нежели стойку, хотя иногда для выпрессовки сайлент-блоков тоже нужно приспособление.

expertvaz.ru
