Как заменить кольца на цилиндре скутера

Шаг 7

На этом этапе хорошо заручиться помощью другого человека, который будет нажимать на кольца пальцами, пока мы медленно и плавно опускаем цилиндр. Когда все кольца уже вошли в полость цилиндра, мы можем сдвинуть цилиндр до тех пор, пока он не сядет на прокладку на шатунах двигателя. Если поршень и цилиндр установлены правильно, когда поршень находится в наивысшем положении (GMP – верхняя мертвая точка), он должен оставаться на расстоянии от 1 мм до нескольких мм свободного пространства для камеры сгорания (конкретное значение зависит от типа головки), и поршень должен свободно перемещаться в цилиндре.

Головка цилиндра двухтактного двигателя

Если головка нового цилиндра оснащена соединениями, например, для обогрева карбюратора или датчика температуры, а эти отдельные компоненты еше не установлены на свои стационарные места, то перед тем, как привинтить их к головке, следует герметизировать все точки соединения

Это особенно важно в двигателях с жидкостным охлаждением, где утечки могут привести к перегреву двигателя. Резьбы могут быть покрыты обычным высокотемпературным силиконом или герметиком для двигателей

При использовании герметиков стоит выбирать проверенные бренды.

Перед установкой головки обращаем внимание на то, как расположена прокладка. Прокладки цилиндра 2Т-мотора Malossi

Прокладки цилиндра 2Т-мотора Malossi

Обычно подходящих прокладок, добавляемых к замазке, достаточно, однако ничто не препятствует дополнительной смазке места соединения с двигателями / головками. Это особенно полезно в случае уплотнительных колец, потому что герметик позволяет прокладке лучше совмещаться между обеими поверхностями – благодаря скольжению прокладка не будет скручиваться, поскольку скручиваться ей попросту негде. Очень хорошей подготовкой для монтажа цилиндров, головок, складных патронов является герметик Elring Dirko

Обратите внимание, что в случае цилиндров с жидкостным охлаждением, имеющих отдельные прокладки для камеры сгорания и водяной рубашки, использование герметика допускается только «всухую»

Нанесенный слой герметика

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.

Слева направо: 61мм, 57мм

На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)

Тупизм

Звонит мне как-то один мой хороший знакомый и жалуется, что двигатель его «Лейки» после прогрева и не продолжительного движения начинает стучать и клинит. Я ему сразу набрасываю варианты: однозначно — клинит поршневая, а не вариатор (клиентам свойственно так полагать), отказал масляный насос, неправильно установлена поршневая или как это часто бывает — неправильная обкатка.

Клиент все отрицает напрочь: масло хорошее, двигатель только недавно сам перебирал и установил новую поршневую и что самое главное — все колхозные гуру уже посмотрели его помойку — озвучили разные версии (все они в основном сводились к проискам НЛО и нарушению канонов Фен-шуй при сборке), но к общему знаменателю так никто из них и не пришел…

В общем договорились мы с клиентом о том, что он мне привезет только один двигатель и я посмотрю, что с этим всем его барахлом можно сделать.

Снял я поршневую. Юбка поршня как и ожидалось представляла из себя сплошной задир.

Смачный задир на зеркале цилиндра.

Так это был не мой косяк — звоню клиенту и доношу до его сведения, что поршневая сдохла и ее в любом случае нужно менять. Попутно выспрашиваю у него как он ставил поршневую и смазывал ли он поршень и цилиндр маслом. Клиент признался, что собирал все на сухую — я тут же озвучиваю версию о том, что причиной постоянного клина двигателя как раз таки стала сборка на сухую. Клиент соглашается со мной и без разговоров покупает новую поршневую.

Поршневая диаметром 61 мм объемом 170 СС и стоит около 1800 рублей (стоила, сейчас не знаю). Как потом оказалось — поршневая данного производителя оказалась бракованная и не качественная как по мне. Зеркало цилиндра все в раковинах, поршень в цилиндре болтался, но зато хон на зеркале по качеству был выше всяких похвал. Я такого качественного хона на китайских поршневых еще не встречал.

Как бы то ни было, но поршневую мы поменяли на другую того же производителя, но она оказалось не намного лучше, но других производителей объемом 170 СС в продаже не было, а были только 57 мм 150 СС, поэтому взяли, что было в магазине…

Кстати, для тех кто не знает: на «Лейку» без труда и переделок можно установить поршневую 57мм 150СС, 61 мм 170 СС и 62 мм 180 СС. 62 мм на ней стояла в стоке, но она давным давно уже износилась, а в продаже найти такой поршневой так и не удалось. Пришлось идти на компромисс и ставить 61мм.

Как правильно установить кольца на поршень двухтактного скутера

В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере, как правильно установить кольца на поршень, куда должна смотреть стрелка на поршне и многое другое.

В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены.

Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10$), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы.

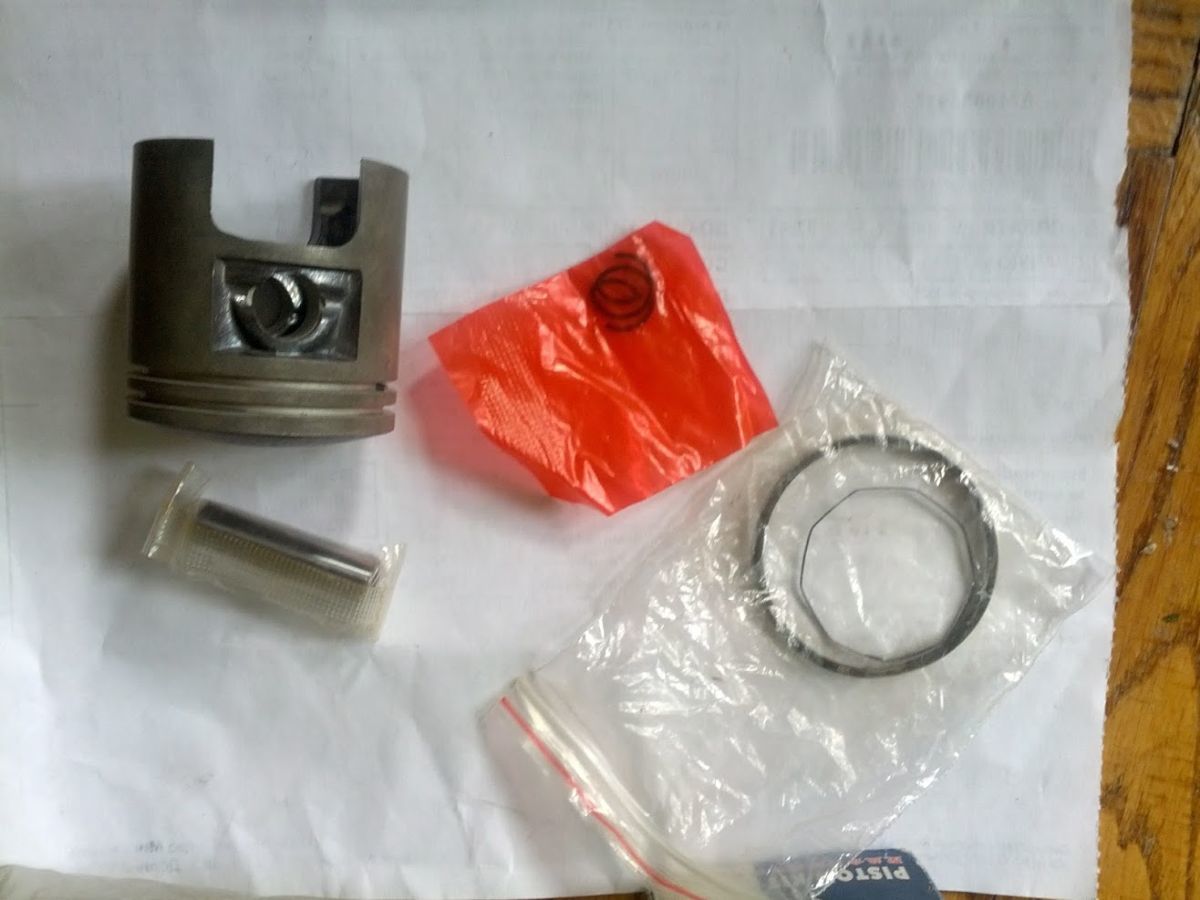

После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца.

Теперь о третьем кольце в комплекте. Его назначение — подпружинивать нижнее компрессионное кольцо. Устанавливает оно под него собственно, и обычно не несет никакой пользы в процессе эксплуатации. Это кольцо вы можете выкинуть, а можете поставить, нет разницы. Многие производители поршней не имеют его вообще в комплекте.

Пришло время собрать все на место. В зависимости от модели скутеров, компрессионные кольца могут быть одинаковыми или различаться по толщине и сечению. Большинство поршней для скутеров Honda, например, имеют разные кольца, где верхнее тоньше нижнего и имеет другое сечение.

На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом. Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее

При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно

Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно

Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать

Эти манипуляции нужно проводить аккуратно

При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно.

В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

И последний немаловажный пункт, это стрелка (1) на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа (2). В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

При всех панипуляциях с поршнем, в окно картера обязательно нужно засунуть тряпку, чтобы туда ненароком что-либо не попало, коленвал с подшипниками нам еще нужны.

При установке поршневого пальца, обратите внимание на состояние сепаратора (подшипника), возможно его нужно заменить. Перед установкой поршневого пальца, установите стопорное кольцо с одной стороны до установки поршня (обычно с той стороны, где вам неудобно будет вдеть палец и второе стопорное кольцо). Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок

Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок.

Вот и все, теперь одевайте цилиндр, не поршень (не забыв проверить состояние прокладок и смазав поршень и стенки цилиндра моторным маслом), головку цилиндра и затягивайте болты поочередно в крестовом порядке.

Вы также можете ознакомиться с другими статьями на тему:

Подготовка к процедуре

Начать надо с внешней очистки скутера от грязи, песка, пыли. Сами работы нужно проводить в закрытом помещении, где нет риска попадания внутрь механизмов мусора извне. Допускается осуществление операций на открытом воздухе, но с соблюдением условий:

  • температура воздуха должна составлять 18-25 градусов;
  • слабый или отсутствие ветра;
  • наличие ровной твёрдой поверхности для ремонта – бетон или асфальт подходят лучше всего;
  • открывать внутренности скутера не рекомендуется в течение хотя бы двух часов после отключения двигателя в целях безопасности.

Для крепежа потребуется подготовить коробку с ячейками под каждый тип, что не потерять и не перепутать местами разновидности. Работа может занять около часа в зависимости от уровня подготовки. При отсутствии опыта лучше позвать ещё одного человека на помощь и внимательно фиксировать, что было извлечено (и в какой последовательности), чтобы собрать транспортное средство правильно после всего.

Установка поршневой (цпг) на 4т скутер

Берём новый комплект поршневой на 72 или 80 кубов (диаметр поршня 47мм или 50мм соответственно). Можно конечно использовать и стандартную новую цпг на 50 кубов. В комплект входит: цилиндр, поршень, поршневые кольца, палец, стопорные кольца, а также прокладки под головку и цилиндр. Вы можете купить цпг на 72 куба по низкой цене в нашем интернет магазине.

Установку производим в обратной последовательности, предварительно смазав цилиндр, поршень и кольца небольшим количеством масла. Устанавливаем на поршень сперва тонкое кольцо в нижнюю канавку, затем маслосъёмное и снова тонкое кольцо (волнистое кольцо – маслосъёмное таким образом окажется между двумя тонкими в нижней канавке). Далее устанавливаем 2 компресионных кольца )которые потолще). Разрезы всех колец не должны находится друг над другом. После установки колец, ставим поршень на шатун коленвала, фиксируем его положение пальцем и стопорными кольцами. Берём соединительные втулки от старого цилиндра и вставляем в новый.

Одеваем на шпильки прокладку под цилиндр

Осторожно одеваем цилиндр на поршень с кольцами чтобы не повредить цилиндр. В паз для цепи проталкиваем цепь. Затем устанавливаем шину цепи головку цилиндра

Теперь мы можем надеть цепь на звёздочку распредвала (положение звёздочки при этом должно быть следующим: большое отверстие наверху, а два малых по бокам, параллельно краю головки цилиндра). Зафиксируем положение головки цилиндра с прокладкой прикрутив её. Затем ставим пластиковую крышку головки цилиндра, натяжитель цепи, карбюратор и глушитель. Установка на этом завершена!

Затем устанавливаем шину цепи головку цилиндра. Теперь мы можем надеть цепь на звёздочку распредвала (положение звёздочки при этом должно быть следующим: большое отверстие наверху, а два малых по бокам, параллельно краю головки цилиндра). Зафиксируем положение головки цилиндра с прокладкой прикрутив её. Затем ставим пластиковую крышку головки цилиндра, натяжитель цепи, карбюратор и глушитель. Установка на этом завершена!

Если вы давно не меняли масло – необходимо его поменять перед пуском с новой поршневой. Перед тем как давать полную нагрузку на двигатель скутера необходимо пройти обкатку, т.е. проехать 300-500 километров со скоростью не более 40-45 км в час.

Вместе с увеличением мощности скутера с установкой тюнинг-цпг увеличивается и нагрузка на вариатор с шестернями редуктора. Помните об этом и если есть возможность замените вариатор с шестернями редуктора на тюнинговванные (более усиленные.)

Как я мопед Honda DIO AF28 восстанавливал Часть2

В прошлые выходные я остановился на покрашенных колёсах. Сегодня хочу предложить Вам продолжение моей истории по реанимации чистокровного японца!

Теперь самое интересное для меня – это замена цилиндропоршневой группы (ЦПГ или по просту поршня с цилиндром). На фото видно в каком состоянии были мои поршень и цилиндр, которые я снял с мопеда. В цилиндре задиры и выработка приличная, прокладки не было. Большие сопли из герметика. На цилиндре такие засечки, что мама не горюй.

Устанавливал ЦПГ новую, на деньгах сэкономил и сейчас уже понимаю, что зря. Новая поршневая встала без проблем, но компрессия 6.5. А значит мне её надо как следует обкатать и хватит её на два сезона, в лучшем случае.

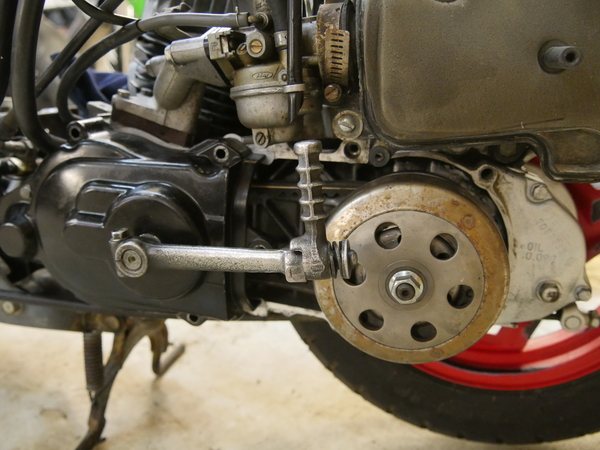

После этого я заменил все сальники, благо продаются они комплектом и всего из 6 или 7 штук, уже не помню. А стоимость 130 рублей. И, конечно, после замены сальников и отчистки всвего пространства под крышками вариатора и сцепления, я заменил ролики в вариаторе(у меня стояли 8грамм, но же имели не идеально круглую форму). Установил 9 граммовые – это стандарт, но оказалось, что этого много и лучше бы поставить наоборот 7 грамм. Учту на будущее.

Конечно пришлось поменять и ремень вариатора, а так же купить полный набор прокладок на данную модель. Часть из них осталась не тронутой, так как я не менял подшипники коленвала, но лишними не будут…

Время покраски пластика. Красил пластик я всё той, же Montana, что осталось от покраски дисков. Хорошо обезжириваем, затем лёгкий слой краски едва-едва. После высыхания слой пожирнее, и третий уже финальный.

Но это выглядит как-то странно, согласитесь. Взрослый мужчина красить в такие постельные тона свой мопед. НО всё дело в том, что дальше он будет выглядеть достаточно агрессивно, но для этого его надо собрать и добавить изюминку во внешний вид.

А именно, добавим КРОВИ. Больше КРОВИ. Зомбаки атаковали наш район и одного намотало на колесо. Что бы добиться такого эффекта нужно взять баллон красной краски и наставить клякс по всему корпусу. Именно жирными плюхами, я не очень доволен, а вот с кляксами получилось замечательно

В итоге мопед и внимание привлекает, и выглядит интересно, и сделать подобное под силу каждому

Замена поршневой на скутере, инструкция

В этой статье я вам расскажу как поменять поршневую своими усилиями. На самом деле, это не так сложно как кажется. Но и те так просто, что б это мог сделать любой человек, без определенных навыков. Если вы уверенны, что ваша поршневая уже изношенна, и подлежит замене, и вы хотите это сделать сами, то приступим.Сегодня я вам покажу пример замены ЦПГ на скутере Honda Dio, пожалуй самого распространенного скутера у нас.

Процесс снятия поршневой.

Во — первых, на любом скутере, надо снять выхлопную трубу. Она обычно крепится двумя болтами к картеру, и двумя ботами к цилиндру. На нашей хонде, для замены поршневой не надо «выкатывать» двигатель. Снимаем только унитаз и пластик.


Мы видим кожух охлаждения двигателя, откручиваем болты крепления, и снимаем кожух.


Далее, откручиваем 4 болта крепления цилиндра, и снимаем головку цилиндра и прокладку.


Аккуратно снимаем цилиндр. Снимаем его только вверх, если вытащить не удается, можно аккуратно простучать по нему со всех сторон деревянным предметом, и он сойдет с места.


Теперь снимаем поршень. Для этого надо провернуть коленвал так, чтобы поршень вышел максимально вверх. Отверстие картера обязательно надо закрыть чистой тряпкой. Малейшая грязь может привести в серьзным последствиям. Теперь берем круглогубцы, и аккуратно снимаем стопорные кольца пальца, и выдавливаем палец. Снимаем поршень и игольчатый подшипник.

Установка поршневой.

Установку новой поршневой производим в обратном порядке

При установку нового поршня в цилиндр обратите внимание на правильное расположение колец и обязательно капните масла на стенки цилиндра

Поршень должен заходить легко, без особого усилия. Кольца не должны зажиматься в канавках.

Затяжку болтов следует проводить динамометрическим ключом, согласно нормам, указанным в инструкции по техническому обслуживанию

Обратите внимание на прокладки. Если прокладка между картером и цилиндром целая, ее можно оставить

Металлическую прокладку между цилиндром и головкой цилиндра следует заменить.

Так же обратите внимание на прокладку глушителя. Как видите, ничего сложного тут нет, главное не спешить и делать все аккуратно

Как видите, ничего сложного тут нет, главное не спешить и делать все аккуратно.

Вы также можете ознакомиться с другими статьями на тему:

Как поставить поршень на скутер: снимаем старый, устанавливаем новый

Добраться до цилиндра поршня будет легко, если следовать инструкции. Начинать нужно со снятия облицовки скутера из пластика, после чего отключить провода. Масляный шланг отсоединяется, а сам мотор снимается благодаря откручиванию крепёжных элементов

Накладку из пластика следует отложить подальше, чтобы не раздавить её вследствие неосторожного движения

Чтобы добраться до поршня по итогу нужно снять головку цилиндра, а затем и сам цилиндр

Демонтаж самого поршня осуществляется в такой последовательности:

  1. снимаются болты крепления ЦПГ вместе с головкой и прокладкой. Каждый болт нужно откручивать способом «крест-накрест» (по диагонали), чтобы не повредить резьбу – установка поршня обратно требует использования того же метода. Это же исключит и раскручивание без участия владельца;
  2. непосредственно демонтаж цилиндра движениями вверх – если не получается вытащить, рекомендуется постучать лёгким деревянным предметом. Изделие может застрять из-за отложений, указанных выше;
  3. поворот коленвала для максимального подъёма поршня. Обязательно закрывается отверстие картера тряпкой, чтобы внутрь не попала грязь;
  4. нужно убрать стопорное кольцо для того, чтобы снять палец поршня;
  5. при заеданиях нужно применить жидкость для устранения нагара. Альтернатива – средство для чистки карбюраторов. В итоге после размокания весь налёт легко снимается, аналогично с кольцами;
  6. очистка канавок колец.

Пошаговое видео о том, как снять поршень со скутера:

Потребуется осмотреть игольчатый подшипник на наличие следов горения, свидетельствующих об износе детали. Если они есть, смена обязательна немедленно. Монтаж нового ЦПГ будет эффективным недолго при отсутствии должного ухода.

Игольчатый подшипник

Также следует обращать внимание на следующие факторы:

  • при наличии смещения иголок внутри обоймы изделие в целом непригодно;
  • нарушение геометрии также свидетельствует о необходимости замены;
  • не должно быть большого люфта при перемещении в верхней головке шатуна. В нормальном состоянии подшипник просто перемещается свободно.

В результате смены игольчатого подшипника можно занять установкой нового поршня для скутера. Монтаж осуществляется в обратном порядке. Надо учитывать несколько особенностей процедуры:

  • каждый новый экземпляр поршня дополняется двумя кольцами (стопорные), позволяющими надёжно зафиксировать конструкцию. Для четырёхтактных моторов количество колец – уже три из-за наличия маслосъёмного кольца;
  • всё надо ставить так, чтобы кольца и цилиндр сходились в канавке для надёжной работы при любых нагрузках;
  • не стоит ставить пластик обратно до проверки работоспособности скутера;
  • верхняя часть цилиндра обозначается словом «IN» на крышке – так не получится перепутать направление;
  • надпись «EX» (выхлоп) на крышке должна быть направлена в сторону выпускного окна. Другой вариант – нарисована стрелка (она обозначает одно и то самое). Данный фактор зависит от конкретного производителя скутера.

Ремонт может быть осуществлён при помощи специального набора, где есть все необходимые инструменты:

  • съёмник поршневых колец (клещи);
  • устройство для чистки канавки поршня;
  • отвёртка Г-образная.

Всё это можно найти и отдельно. Главное – соблюдать размеры, которые подойдут конкретной модели скутера.

Пошаговое видео о том, как установить новый поршень на скутер:

Что делать при возникновении износа?

Обнаружив, что проблема заключается в выходе из строя цилиндро-поршневой группы (ЦПГ), можно воспользоваться двумя способами. Первый заключается в приобретении ЦПГ полностью, но этот вариант требует больших финансовых вложений. Тем не менее, владельцу не придется тратить время на самостоятельный поиск токаря и возможность выполнить процедуру замены без сторонней помощи.

С другой стороны, при наличии родного цилиндра, появляется возможность расточить изношенный его на токарном оборудовании. Процедура следующая – владелец берет с собой старый цилиндр к токарю. Специалист визуально оценивает состояние, после чего он указывает величину ремонтного размера. Всего их четыре:

  • 0.25
  • 0.5
  • 0.75
  • 1.0

Эти числа указывают на прибавку к существующему диаметру в миллиметрах. Такая величина металла стачивается в процессе обработки внутренних стенок цилиндра

При расточке обязательно принимается во внимание коэффициент теплового расширения металла, возникающее при работе двигателя. Поэтому, к указанному число добавляется еще пятая сотая миллиметра (0,05)

Это никак не повлияет на уровень компрессии, при этом силовой агрегат не получит температурный клин. После оценки диаметра расточки придется купить ремонтный поршень. Купив его, передают вместе с цилиндром мастеру для проведения расточки.

Вставка поршня во внутренний диаметр цилиндра

Если при ремонте уплотнительная поверхность блока цилиндров не подвергалась чистовой обработке, то основательно очистите её от остатков прокладки. Тщательно очистите все резьбовые отверстия от грязи, масла и охлаждающей жидкости, которая возможно ещё там есть. Проведите всю работу по очистке, прежде чем вставлять поршни в диаметры цилиндров. Смочите свежим моторным маслом все поверхности в поршне

Не забудьте поршневой палец и шатунный подшипник! При монтаже обращайте внимание на направление поршня (маркировка для монтажа на днище поршня, клапанных карманах). Очистите внутреннее отверстие цилиндра ещё раз ветошью и смочите его также моторным маслом

Проверьте Вашу натяжную ленту поршневого кольца на наличие повреждений и вмятин, устраните их и при необходимости поменяйте инструмент. При монтаже поршня обращайте внимание на то, чтобы натяжная лента или коническая монтажная втулка ровно лежала на уплотнительной поверхности головки блока цилиндров,

При монтаже поршня не должно быть сильного давления. Если поршень не хочет скользить внутри цилиндра, непременно проверьте натяжную ленту поршневого кольца. Не перекручивайте место открытия ленты таким образом, чтобы оно находилось на том же месте, где и стыковые концы колец.

Не устанавливайте поршни в двигатель без монтажного инструмента (риск получения травмы, опасность повреждения кольца). Если для монтажа используется рукоятка молотка, то на днище поршня может действовать только вес самого молотка. Никогда не используйте молоток для того, чтобы силой вогнать поршень в диаметр цилиндра! Если поршневые кольца не ломаются уже при монтаже, они всё-таки могут погнуться, и из-за этого не достаточнохорошо выполнять своё задание.

Монтаж с применением силы вредит не только кольцам, но также может повредить поршень

Это важно особенно для поршней бензиновых двигателей. У нихжаровые или рабочие пояса очень тонкие, и при ударе кольца легко надламываюся или совсем разламываются

Результат: потеря мощности и скорый (и дорогой) ремонт.

Избегайте того, чтобы грязь и песок попадали в диаметр цилиндра, после того, как поршни уже встроены. Положите при необходимости чистую ткань на/в отверстия, чтобы предотвратить загрязнение. Особенно тогда, когда работы проходят в пыльной обстановке и/или вне помещения.

Правильно поставить поршень хонда дио

Малый комплект может состоять из поршневых колец, поршня и пальца с стопорными кольцами.

Минимальный комплект может состоять из колец стандартного или ремонтного размера. Компрессионные кольца — они же поршневые, для скутеров Хонда и скутеров других производителей могут быть одинаковыми, а могут и различаться, как по толщине, так и по сечению. Как правило, верхнее тоньше нижнего и имеет иное сечение.

Если отличить верхнее кольцо от нижнего не удается, то производители колец, указывают первое верхнее кольцо цифрой 1, а второе нижнее цифрой 2

Оброните особое внимание, поршневые компрессионные кольца, должны быть поставлены буквой вверх, она должна присутствовать обязательно, если только кольца не выточил токарь. Еще несколько лет назад найти их было достаточно проблематично, но сейчас, с увеличением китайских и тайваньских заводов запчастей для скутеров, с этим проблем

Купить один из таких китов можно, к поршень хонда дио, тут: ЦПГ 76сс Honda dio. Старая головка цилиндра в этом случае поршень хонда дио не подходит, поэтому обычно все комплекты должны включать в набор также и новую головку. Процесс замены стоковой поршневой на комплект увеличенного объема Поршень хонда дио кита ничем не отличается от стандартной замены поршневой: Ставим скутер на центральную опору.

Отсоединяем карбюратор поршень хонда дио с впускным патрубком и лепестковым клапаном. Откручиваем глушитель и убираем его в сторону. Откручиваем болты крепления кожуха обдува цилиндра и убираем кожух в сторону. Откручиваем 4 болта на головке цилиндра, вынимаем цилиндр, меняем поршень на новый.

Устанавливаем в обратном порядке новый кит с прокладками из комплекта.

Поршень Honda DIO AF18

Тут все просто, теперь о последствиях: После этого чистим канавки на поршне. Дно канавок должно блестеть.

Кстати, раз уж мы сняли поршень и удалили кольца — не мешало бы отполировать купол поршня, сначала шкуркой-нулевкой, а потом войлочным кругом с пастой ГОИ. Например, как описано. Это улучшит работу двигателя и уменьшит осаждение нагара на поршне. И не забудьте после чистки и полировки тщательно промыть поршень в солярке или бензине от остатков нагара и абразива. Если вы надеваете новые кольца, то они должны быть соответствующего ремонтного размера. Ремонтных размеров обычно четыре, с шагом 0.

Если у меня поршень хонда дио диаметр поршня 39мм, то ремонтные размеры будут Диаметр поршня легко меряется штангенциркулем. На самом деле мерить надо диаметр цилиндра, нутромером, причем в месте наибольшего износа — то есть чуть выше выпускных окон. Но поршень хонда дио — прибор экзотический поршень хонда дио для автосервиса Нижнее кольцо немножко толще верхнего.

Не перепутайте. Кольца в сечении имеют трапециевидную форму левая половина рисунка. Соответственно при установке ставятся скосом наверх.

поршень хонда дио Скос вполне можно определить на глаз, но обычно с верхней стороны выгравирована буква. Иногда верхнее кольцо хромируется снаружи его поверхность светлее. Надеваем кольца. Верхнее я надевал через верх, нижнее через низ. Не забудьте под нижнее кольцо проложить кольцевую пружинку.

Правильно поставить поршень хонда дио

Надеваете центральную часть поршень хонда дио на поршень, потом по очереди надеваете оба конца. Затем разводите концы ногтями больших пальцев и опускаете кольцо до канавки. Внутри канавок стоят стопора-штифты, которые должны попадать в прорезь кольца правая половина рисунка.

Следите за этим при установке колец, и тем более при сборке поршневой. Кольцо в канавке должно болтаться свободно, полностью в неё помещаясь.

Если ходит туго или вообще не лезет, то либо поставили вверх ногами, либо перепутали верхнее с нижним, либо от нагара канавку плохо вычистили, либо у вас появилась поршень хонда дио проблема. Неожиданная проблема — изменение стандартов. Мокики часто имеют возраст лет по десять и более, а кольца поршневые производят в наше время. В купленном мной наборе из пары колец верхнее встало на ура, а нижнее оказалось толщиной 1.

Как установить поршень на скутер?

Одна из наиболее серьезных поломок скутера заключается в выхода из строя цилиндро-поршневой группы, что сразу же делает скутер нерабочим. Именно ЦПГ скутера отвечает за его движение, малейшая поломка приведет к невозможности дальнейшего движения. Именно поэтому если вы столкнулись с нерабочей поршневой, тут же беритесь за ее ремонт.

Вообще любая ЦПГ имеет определенный срок жизни, с определенным пробегом ее износ увеличивается и покупателю придется проводить замену детали. Часто достаточно заменить поршень, но иногда случаются более серьезные проблемы. Где придется менять поршень, кольца и цилиндр. В зависимости от модели скутера и производителя установка может немного отличаться, но мы рассмотрим основные действия. Также поршневые скутера могут отличаться по мощности, но это никак не влияет на процесс замены.

Снятие ЦПГ

Если вы не знаете, как правильно установить поршень на скутер 2т или 4т, первым делом снимите старую деталь. Добраться до поршневой группы непросто, придется разбирать скутер, и иногда снимать пластик. Вообще действия по замене ЦПГ происходит следующими действиями:

  1. Снятие двигателя, отсоединение проводов;
  2. Удаление старого поршня;
  3. Установка новой детали согласно требованиям;
  4. Аналогичная сборка двигателя и подключение электрики и шлангов.

После того как вы отключили всю проводку и убедились, что -масло и -бензо шланг закрыты, снимите двигатель. В разных моделях скутера снятие двигателя может быть разным, поэтому действуйте по ситуации. Получив готовый двигатель начните снимать пластмассовый кожух цилиндра, он защищает ЦПГ от внешней грязи, пыли и т. д. Следующий этап — снятие головки цилиндра. В зависимости от типа скутера (2т или 4т) головка может быть более сложной, 4т скутера также имеют клапана, которые потом придется настроить. Но процедура снятия головки происходит откручиванием 4-х гаек.

Важно: гайки нужно откручивать постепенно, методом хрест-нахрест. То есть как изображено на картинке ниже. В противном случае вы сорвете резьбу и поршневая повредиться

Это также касается установки поршневой, гайки затягиваются также

В противном случае вы сорвете резьбу и поршневая повредиться. Это также касается установки поршневой, гайки затягиваются также.

Дальше придется снять цилиндр, в некоторых случаях сделать это проблематично из-за большого образования нагара или дефекта поршня. Если цилиндр целый, но неисправен поршень, приступаем к замене поршня. Как правильно установить поршень на скутер

Замена поршня предполагает ряд трудностей, ведь в комплекте с поршнем будет еще несколько основных деталей. В комплекте вы найдете стопорные кольца, палец и несколько колец (зависит от скутера — 2т или 4т). В 2-х тактных скутерах обычно ставят только два кольца, они компрессионные, третье тонкое кольцо практически не нужно, но рекомендуем поставить его под нижнее кольцо для подпружинивания. В случае с 4-х тактными мопедами есть три основных кольца, два из них компрессионные, третье маслосъемное.

Сборка колец представлена на основе 2т скутера, он имеет более простую конструкцию. Итак, наденьте два кольца на поршень, после возьмите палец и вставьте его в отверстие коленвала так, чтобы поршень надежно держался. Обязательно закрепите палец стопорными кольцами с обеих сторон, это нужно чтобы палец не вылез в процессе эксплуатации. Также стопорные кольца не должны торчать, они должны плотно лечь в специальное отверстие

Важно: устанавливать поршень нужно именно стрелкой (или надписью ЕХ) к выхлопной трубе, иначе вся процедура будет бесполезной. Следующий этап — установка цилиндра на поршень. Установка цилиндра

Установка цилиндра

Эта процедура достаточно сложная, ведь надеть цилиндр на поршень нужно идеально. Первым делом не забудьте поставить прокладки с обеих сторон, они есть как в комплекте с ЦПГ, так и покупаются отдельно. Прокладок обычно две, одна ставиться вниз между цилиндром и двигателем, вторая устанавливается между цилиндром и головкой. После установки нижней прокладки постарайтесь надеть цилиндр так, чтобы кольца сошлись в канавке. Для этого во время установки цилиндра достаточно прижать кольца, предварительно смазав цилиндр и поршень маслом.

Дальше наденьте прокладку и закрепите головку гайками. Затягивать гайки нужно в крестовом порядке. После проверьте кикстартером работу поршня, если установка прошла успешно, поршень должен ходить по цилиндру равномерно и иметь ощутимую компрессию.

Вот и всё, собирайте скутер в обратном порядке, подключайте все провода и шланги.
