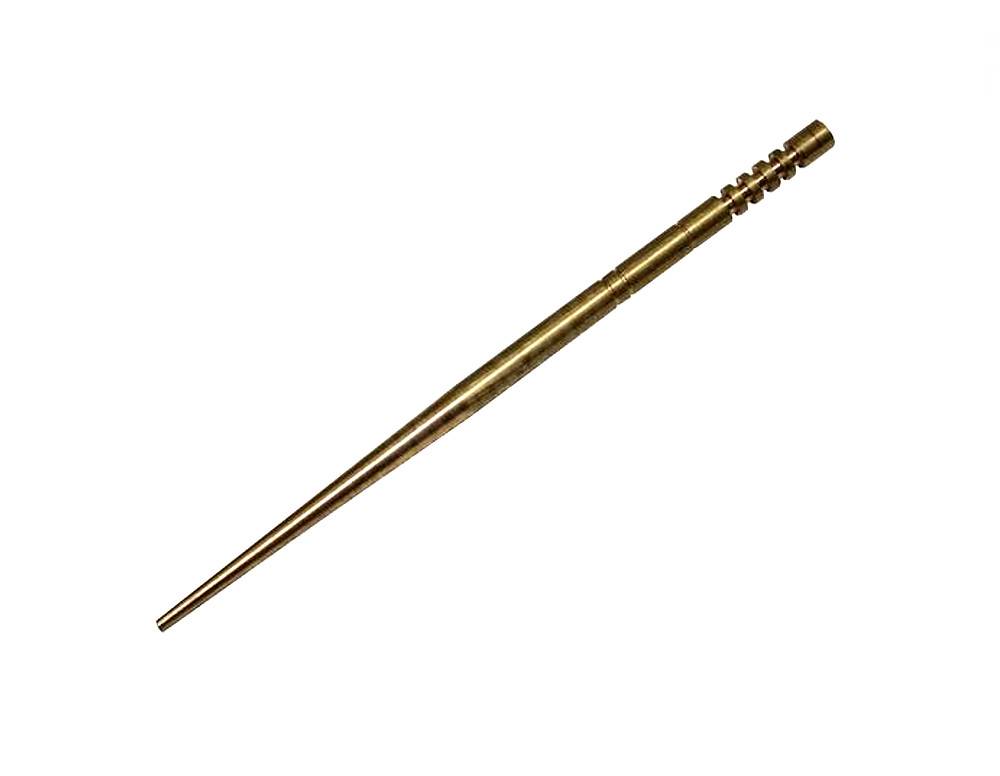

Регулировка запорной иглы дросселя

Настройка в переходном режиме

Промежуточной системой функционирования карба принято считать режим, в котором обеспечивается открытость заслонки в пределах 0-25 процентов. Для обеспечения стабильного функционирования силовой установки в этом режиме, надо подкорректировать ХХ и настроить положение заслонки.

Что касается автомобильных установок, то в переходном режиме здесь в работу включается ускоритель. Он задействуется при помощи независимой пружины. Скорректировать устройство можно, изменив жёсткость пружины и размеры жиклёров. Как правило, настройке подвергаются два или три элемента.

Промежуточный режим, как и говорилось выше, когда заслонка частично открыта. Если быть точнее – на 25 процентов или наполовину. Достаточно передвинуть зазор, осуществить притирку.

Схема мотоцикла карбюратора

Преобразовать калибр клапана, значит, поменять шаг его настройки. Как правило, он приблизительно равен 0,01 мм. Как и на мотоцикле, чтобы настроить иглу соответственно, надо менять её положение, в зависимости от необходимости уменьшения или увеличения бензина в ТВС.

В некоторых случаях полезно сменить деталь на более остроконечную. Последний вариант подразумевает использование профильной конической части.

Для получения доступа к игле, снимать поплавковую камеру не нужно. Следует лишь открыть крышку. Если работа проводится на мотоцикле, то карб лучше демонтировать.

Установка и настройка

Перед регулировкой нового карбюратора К 65 его следует установить и настроить.

Сначала потребуется снять крышку карбюратора. Пружина дросселя удерживает через замок иглу. Он имеет одно круглое и два фасонных отверстия. Круглый прорез, расположенный в центре, служит для крепления троса газа. Т-образное отверстие необходимо для крепления тяги винта.

Установив карбюратор на двигатель, к дросселю подсоединяют трос, закрепляется крышка.

Ручкой газа следует поднять дроссель и проверить, полностью ли при этом открывается диффузор. Эти действия следует произвести несколько раз. Диффузор должен свободно открываться и закрываться, при этом не заедая.

Далее следует винтом поднять дроссель так, чтобы между его кромкой внизу и образующей диффузора появился промежуток в 3 мм.

Если устройство К 65 (карбюратор) имеет корректор, его следует снять в сборе и присоединить трос к поршню. После этого следует установить узел на место.

Далее следует отрегулировать положение упоров оболочек тросов таким образом, чтобы их свободный ход составлял 2-3 мм.

Винт нужно завернуть до упора, после чего ослабить его на 0,5-1,5 оборота. Топливный шланг присоединяется к штуцеру. Горючее не должно подтекать по местам соединения.

Затем поворачивается пик-стартер и прокручивается коленчатый вал на 3 оборота. Включается зажигание и делается запуск. После прогрева пусковое устройство или корректор можно отключить.

Как Отрегулировать Иглу На Карбюраторе Бензопилы

Как настроить карбюратор

на бензопилу: рекомендации

Бензопильный карбюратор является одним из основных компонентов этого инструмента. Он отвечает за поставку топлива. Эффективность и мощность оборудования зависит от того, насколько хорошо функционирует узел. Своевременная настройка позволяет обеспечить также экономичность.

Прежде чем настраивать карбюратор на бензопилу, вы должны выяснить, что настройка этой части устройства довольно редка. Как правило, заводская настройка достаточна для нормальной работы. Однако, если требуется более точная регулировка, можно использовать специальные винты. Перед началом таких работ необходимо понимать тонкости и нюансы процесса.

Когда требуется регулировка карбюратора

Если произошло, что регулировочные винты были ослаблены, необходимо отрегулировать

карбюратор. Необходимость этих манипуляций также может указывать на другие признаки, среди которых:

  • поломка защитного колпачка;
  • значительный износ поршня;
  • перерывы в работе двигателя;
  • сильная вибрация;
  • никакого ответа от двигателя при попытке запустить инструмент;
  • увеличение расхода топлива;
  • сильный выхлоп.

Дополнительные знаки

Если был износ поршня, необходимо будет также провести ремонт двигателя, но регулировка карбюратора будет действовать как временная мера, таким образом, устройство будет работать более стабильно. Если описанный узел засорился, что привело к сбоям в двигателе, тогда необходимо будет также выполнить промывку.

Если в случае ситуации, когда двигатель останавливается или не запускается, мы можем заключить, что рабочая смесь была исчерпана. При неполном сгорании топливной смеси также указывается обильный выхлоп. Этот вывод может быть достигнут, если инструмент начнет расходовать топливо в чрезмерно больших количествах.

Предварительная манипуляция

Чтобы добраться до карбюратора, болты ослабли на крышке инструмента. Корпус должен быть открыт из вспененного каучука, а части воздушного фильтра должны быть удалены. Только теперь вы можете начать настройку. Перед установкой карбюратора на бензопилу следует выяснить, что основной задачей этих работ является изменение количества и качества воздушно-топливной смеси, которая вводится в камеру сгорания двигателя.

Во время работы вы должны следовать определенным правилам, среди которых:

  • цепь должна быть направлена ​​в сторону;
  • оборудование должно быть уложено на ровную поверхность;
  • Режущие части должны быть удалены на безопасное расстояние.

Нюансы чистки электронной дроссельной заслонки

На автомобилях ВАЗ 2114 последних годов выпуска устанавливалась электронная дроссельная заслонка. Почистить или промыть её можно так же, как и упомянуто выше. При этом стоит помнить, что перед снятием нужно обязательно отключить клеммы аккумулятора и отсоединить разъём электронного управления дроссельной заслонкой.

Если ваш двигатель начал работать со сбоями, глохнет на холостом ходу и резко сбрасывает обороты, то, скорее всего, причина в загрязнении дроссельной заслонки. Проводя её периодическую чистку, вы оптимизируете работу автомобиля и сделаете его ход более плавным. Такой ремонт не требует больших финансовых затрат и может быть выполнен в одиночку без привлечения работников СТО.

голоса

Рейтинг статьи

Настройка карбюратора (139qmb)

Смесь, приготовленная карбюратором, в зависимости от соотношения бензина и воздуха может быть богатой, обогащенной, нормальной, обедненной и бедной. Это я их перечислил в порядке убывания процентного содержания бензина (то есть бедная смесь содержит меньше всего бензина и больше всего воздуха). На богатой и бедной смесях двигатель нормально работать не может — слишком далеки они от оптимума. Смесь с максимальным количеством бензина, на которой двигатель еще может работать без перебоев, называется обогащенной. Соответственно, с минимальным — обедненной. Серединка между ними условно считается нормальной. Заметили нюанс? Состав смеси привязывается не к числам — столько-то грамм бензина на литр воздуха, а к работе двигателя. То есть это в некоторой мере относительный параметр. Например, смесь, для холодного двигателя являющаяся обогащенной, для горячего станет богатой.

Регулировать состав смеси, по логике (ну раз она состоит из бензина и воздуха), можно либо изменением количества подаваемого бензина, либо количества засасываемого воздуха. Но для достижения максимальной мощности надо дать двигателю возможность засасывать как можно больше воздуха, а уж под это количество подобрать такую пропорцию бензина, чтобы смесь получилась нормальной или слегка обогащенной.

На крышке фильтра спереди хоботок, через который происходит засос воздуха. А на его конце затычка с четырьмя отверстиями. Она была нужна на период обкатки, а по окончании обкатки ее можно убрать. Вытаскиваем. Следующее, что находится на пути поступающего в двигатель воздуха — поролоновый фильтр. Убрать его нельзя, но уменьшить сопротивление можно. Для этого мыть его нужно определенным образом. Готовим смесь моторного масла с бензином в соотношении 1:10, в этой смеси моем фильтр, потом с силой отжимаем в кулаке, не выкручивая, кладем сушиться минут на пять (не на солнце), потом ставим обратно. При таком способе мытья фильтр имеет малое сопротивление и в то же время сохраняет достаточные фильтрующие свойства. Количество воздуха мы увеличили. Теперь надо увеличить количество бензина.

Оно регулируется иглой на воздушной заслонке (золотнике). Чем выше поднята игла, тем больше бензина. Игла поднимается вместе с золотником, и еще ее положение относительно золотника можно менять. Золотник находится под пластиковой крышкой в центре карбюратора, игла вставлена в отверстие в дне золотника, ее можно достать пинцетом. Но сначала — крышка. В ее центре есть выступ (штырь), на котором фиксируется пружина золотника. Но при такой длине (порядка 20мм) он еще и затрудняет подъем золотника до конца вверх, что вполне оправданно при обкатке и совершенно не нужно после нее. Для фиксации пружины вполне хватит 6 — 7 мм. Обкусываем лишнее. На фото крышка со штырем до

А вот она же после:

Теперь подъему золотника до предела вверх ничто не мешает.

Последний объект регулировки — игла. В карбюраторе скутеров GX она не имеет регулировочных канавок, так что поднять ее можно надеванием шайб соответствующей толщины, например от крепежа М2,5. Максимум, на сколько ее имеет смысл поднимать — 1,5 мм, с шагом примерно 0,25 мм.

На фото игла с двумя текстолитовыми шайбами примерно по 0,5 мм:

Теперь можно перейти к тонкой настройке. Подкладываем под упор иглы для начала шайбу 0,5мм, собираем, закрываем карбюратор и заводим. Даем прогреться. Если двигатель работает ровно, но при разгоне изменяет тон на хриплый (др-др-др вместо у-у-у, это работа через такт) — смесь богатая, надо опустить иглу, то есть шайбу поставить потоньше. Для уточнения вставляем в хоботок затычку. Стало еще хуже — точно смесь богатая. А если двигатель работает с провалами, особенно заметными на высоких оборотах, и после провала часто бывает рывок ( у-у-у-у-бубубу- ууу!) — смесь бедная. Опять уточняем затычкой: с ней стало лучше — точно бедная. Поднять иглу. Наконец находим положение, при котором нет симптомов ни богатой, ни бедной смеси.

И последнее — регулировка холостого хода. Делается на прогретом двигателе. Заводим, отпускаем газ и винтом качества (он сбоку, см. последние фото статьи) добиваетмся максимального повышения оборотов. Потом винтом количества понижаем обороты до минимально устойчивых и снова

винтом качества поднимаем их до предела ( в принципе, эта вторая итерация может и не понадобиться). Все, регулировка карбюратора закончена. Можно ехать кататься. Увидите, что у вас улучшилась динамика и прибавилось 3, а то и 5 км/ч максимальной скорости.

Как изменить качество топливной смеси

Для двигателей всех скутеров важно получать топливо с отрегулированным соотношением бензина и воздуха. Обедненная смесь ведет к неправильной работе мотора, падению мощности и перегреву двигателя, а обогащенная способствует увеличению расхода и образованию нагара

Поворот винта направо вызывает обогащение смеси, а откручивание в противоположном направлении – обеднение. Аналогично происходит с иглой: при поднятии иглы смесь становится богаче, а при опускании – беднее. Комплексное использование обоих способов позволяет добиться оптимального результата во время настройки. Однако не во всех карбюраторах такая возможность имеется, поэтому, как правило, используют один из двух вариантов.

Что значит выражение «переливает карбюратор»

Часто от автовладельцев карбюраторных моделей авто можно услышать такой термин как «перелив карбюратора». Это означает, что топливовоздушная смесь была переобогащена из-за различных неисправностей механизма. В этом случае почти всегда наблюдается, как горючее начинает подтекать из распылителей диффузоров. А после поднятия капота можно почувствовать резкий запах бензина.

Дополнительными признаками того, что «карбюратор переливает», могут выступать:

  • нестабильность оборотов мотора на холостом ходу;
  • чёрный дым из глушителя;
  • провалы во время нажатия на педаль газа;
  • нагар на свечах зажигания.

Часто проблема кроется в разгерметизации игольчатого клапанного механизма, нарушении оси поплавка, повышении уровня топлива в поплавковой камере, неисправности бензонасоса, образовании утечки из шланга обратки и засорении воздушных жиклёров.

Как проверить качество регулировки карбюратора мопеда “Альфа”?

На этом этапе нужно отрегулировать качество смеси на ходу. Для этого нужно завести мопед и поехать кататься на половине выкрученной ручки газа. После этого можно смотреть на состояние свечи: черная – слишком много бензина во время езды, белая – воздуха. Как быть в этом случае? Можно вытащить иглу и пазы, которые регулируют количество бензина. При передвижении стопорного колечка наверх топлива будет подаваться меньше, а воздуха больше, и наоборот. После этого снова выполняется проверка, и если при повернутом на полную газе мотор не глохнет, то это знак, что все хорошо.

Кроме того, проблема может быть в главном жиклере, который отвечает за режим «полный газ»: в этом случае его следует заменить на более маленький или большой. Проверкой будут служить следующие действия: при езде на полном газе нужно чуть-чуть сбавить. Если будут слышны хлопки, то нужен меньший жиклер.

Карбюратор — снятие и разборка

Частично разобрать карбюратор (снятие и промывка дросселя, ремонт привода и т. п.) можно, не снимая его с двигателя.

1. Устанавливаем мотоцикл на центральную подставку.

2. Снимаем защитные кожухи.

3. Перекрыв подачу топлива, отсоединяем от карбюратора топливный шланг.

4. Отверткой ослабляем затяжку хомута и отсоединяем от карбюратора резиновый патрубок воздушного фильтра.

5. Рожковым ключом на 10 мм

отворачиваем гайку корректора смеси.

6. Вынимаем плунжер корректора в сборе.

7. Разбираем плунжер корректора.

8. Оттянув вверх оболочку троса, отворачиваем крышку дроссельной заслонки.

9. Вынимаем дроссельную заслонку в сборе. Закрываем отверстие чистой тканью.

10. Для замены троса надо сжать возвратную пружину заслонки, и протолкнув трос вниз, вывести его конец из разреза гайки иглы заслонки.

1. Ключом на 12 мм

отворачиваем два болта крепления переходного патрубка карбюратора к цилиндру. Снимаем карбюратор с патрубком, стараясь не порвать паронитовую прокладку.

2. Удерживая болты ключом на 12 мм

, отворачиваем гайки крепления переходного патрубка ключомна 13 мм . Снимаем патрубок.

1. Отверткой отворачиваем два винта крепления крышки карбюратора.

2. Снимаем поплавковую камеру. Под ней установлена бумажная прокладка, будьте осторожны, чтобы не порвать ее.

3. Тонкой выколоткой аккуратно выбиваем ось поплавка.

4. Тонкими плоскогубцами вынимаем ось.

5. Снимаем поплавок вместе с запорной иглой.

6. Торцовым ключом на 8 мм

выворачиваем гнездо запорного клапана.

7. Отверткой выворачиваем жиклеры основной дозирующей системы и системы холостого хода.

8. Ключом на 6 мм

выворачиваем дополнительный жиклер.

9. Ключом на 12 мм

выворачиваем топливно-эмульсионный жиклер основной дозирующей системы.

10. Выворачиваем винты «количества» и «качества».

13. Промываем все детали карбюратора, кроме прокладок и резиновых деталей, в ацетоне или растворителе для нитрокрасок. Прочищаем все каналы и жиклеры медной проволокой или зубочистками, смоченными в растворителе, продуваем их сжатым воздухом от компрессора.

Недопустимо чистить жиклеры карбюратора стальной проволокой, иголками или каким либо инструментом.

Собираем карбюратор в обратной последовательности, при этом резиновые уплотнительные кольца, резьбы и прокладки смазываем моторным маслом или тормозной жидкостью БСК, содержащей касторовое масло.

Винты «количества» и «качества» заворачиваем до упора. Затем винт «качества» отворачиваем на один оборот (предустановка), а винт «количества» отворачиваем на пять — семь оборотов.

Проверяем работу запорного клапана. При ориентации карбюратора дроссельным каналом вниз, воздух, подаваемый ртом во входной штуцер, не должен проходить через клапан.

Регулировка положения иглы главной дозирующей системы осуществляется перестановкой запорной шайбы в канавках иглы:

— шайба влево — обогащение смеси; — шайба вправо — обеднение смеси.

Процедура настройки

Настройка карбюратора производится в несколько этапов:

  • регулировка основной дозирующей системы, которая относится к первичной камере;
  • регулировка системы холостого хода;
  • тестирование работы карбюратора при больших нагрузках (предполагает открытие вторичной камеры).

Регулируем основную дозирующую систему

Обычно для настройки дозирующей системы требуется увеличить на пару миллиметров воздушные жиклёры карбюратора. Как правило, их сечения увеличиваются до 1,7 (с 1,5) или 1,9 миллиметров (с 1,7). Однако в некоторых случаях этого, оказывается, недостаточно.

На фото — места регулировки карбюратора

Если после изменения отверстий жиклёра, в момент плавного разгона машины вы ощущаете явную задержку в повышении вращения коленвала (около 2–3 секунд) — необходимо установить новый жиклёр. Его сечение должно быть меньше ещё на 1 миллиметр. Однако делать это можно только в том случае, если вы полностью уверены в том, что ускорительный насос исправно работает. Стоит отметить, что на этом этапе могут появиться рывки или провалы, когда вы будете плавно трогаться или ехать на пониженной передаче при минимальной скорости. Не стоит переживать из-за этого — ничего страшного не происходит.

Настраиваем систему холостого хода

Завершив этап настройки дозирующей системы, можно приступать к настройке холостого хода. Ваша цель — создать условия для минимального содержания CO в выхлопе. При этом двигатель должен максимально устойчиво работать. Для того чтобы безошибочно решить такую задачу, специалист используют специальный инструмент — газоанализатор. Однако, если у вас его нет, вы можете применить обычный тахометр.

Вам необходимо выбрать такую позицию винта, в которой определяется состав топлива при переходном режиме. Специальную заглушку с детали можно убрать, применив металлический крючок. Перед этим нужно высверлить в краешке заглушки сквозное отверстие (диаметр — 2 или 3 миллиметра).

Сначала попробуйте отрегулировать переходной режим, не обеспечивая нагрузок

Вы должны осторожно, не спеша открыть металлическую заслонку, прикрывающую первичную камеру. Одновременно следите за показаниями тахометра — насколько меняется вращение коленвала

Если обороты двигателя равномерно увеличиваются — это признак того, что в горючем содержится допустимая норма CO. Если же обороты не учащаются в каком-то из положений заслонки — это свидетельство недопустимого состава смеси.

На видео — настройка холостого хода:

Для того чтобы настроить карбюратор на холостом ходу, необходимо вращать винт «качества» в различные стороны, пока не найдёте ту позицию, в которой обороты вращения станут максимальными. После этого используйте винт «количества» (у него ребристая пластиковая ручка) и установите несколько повышенную частоту вращения в сравнении с обычной (на 150–170 мин-1). Затем заверните винт «качества», чтобы снизить частоту вращения до нормальной величины (на 150–170 мин-1). На этом настройка считается законченной.

Такой способ регулировки особенно удобен, если у вас есть точный тахометр, который способен регистрировать изменения частоты вращения для каждых 50 оборотов в минуту. Это позволяет гарантировать содержание оксида углерода на уровне, не превышающем полтора процента. Благодаря такой регулировке удаётся достичь уровня CO в 0,3 процента.

Существуют и другие методы настройки карбюратора на холостом ходу. К примеру, вместо газоанализатора или тахометра можно применять индикатор качества смесей. Он имеет специальное кварцевое окно и устанавливается в гнездо, предназначенное для свечей зажигания. Однако такой способ не может стопроцентно гарантировать допустимое содержание оксида углерода в выхлопных газах. Поэтому, для того чтобы обеспечить правильную регулировку, используйте следующий критерий. Если в окошке индикатора появляется голубое пламя — это свидетельствует о содержании CO на уровне 3–5,5 процента. Если же огонёк меняется на жёлтый — это говорит о недопустимом содержании оксида углерода (более шести процентов).

Частота настройки

Регулировку холостого хода описанным способом можно осуществлять достаточно часто. Но не рекомендуется делать это более трёх-четырёх раз в году, даже если вы интенсивно используете автомобиль. Оптимальное количество регулировок — две в год (в начале весны и осени). Если машина эксплуатируется только в летний период — делайте настройку только один раз.

Настройка автомобильного карбюратора

Устройство и принцип работы карбюратора

Выясним устройство карбюратора бензопилы. Этот прибор состоит из:

  • корпуса;
  • диффузора, который находится при входе в прибор;
  • жиклеров;
  • клапанов, регулирующих подачу смеси;
  • специального распылителя;
  • поплавковой камеры.

В приборе бывает 2 или 3 регулировочных винта, снабженных пружинами. На конце винтов расположены иглы-конусы.

Принцип работы карбюратора бензопилы:

  1. При включении мотора распахивается воздушная заслонка.
  2. Воздух движется вперед и перемешивается с горючим в диффузоре, там, где проход сужается.
  3. Воздух идет через жиклеры, потом очищается фильтром и поступает через заслонку, расположенную на входе диффузора.
  4. При этом специальная заслонка, которая находится за диффузором, распределяет смесь, и она попадает в камеру сгорания.

Прибор устроен таким образом, что объем горючего, который проходит через жиклеры, регулируется болтами бензопилы. Объем топлива в камере зависит от клапана с острым конусом. Работа этого клапана регулируется мембраной, контролирующей поступление смеси в камеру. Работа этих узлов зависит от вращения ДВС. Смесь очищается при помощи фильтра.

Работа узла и причины образования зазора дроссельной заслонки

Дроссельная заслонка предназначена для подачи воздуха в цилиндры двигателя при движении автомобиля. Благодаря этому топливо обогащается кислородом, облегчается процесс его зажигания и поддерживается горение.

На холостом ходу механизм закрывается и воздух не пропускает. Между заслонкой и корпусом есть незначительное расстояние, однако оно не влияет на процесс создания топливно-воздушной смеси.

Для предотвращения глушения автомобиля в моменты простоя при заведенном двигателе выделяется небольшое количество горючего. За пропуск воздуха на холостом ходу отвечает регулятор холостого хода.

В процессе открытия-закрытия края дроссельной заслонки контактируют с корпусом. Из-за трения этих деталей происходит их истирание и образование люфта.

Для защиты элементов и увеличения их ресурса производители дроссельных заслонок наносят на них антифрикционные покрытия, предназначенные для снижения трения и износа сопряженных частей.

После длительной эксплуатации узла слой этого материала может истираться. Не менее распространенной причиной его исчезновения является агрессивная очистка заслонки от загрязнений. Некоторые автовладельцы намеренно счищают слой, принимая его за нагар.

Регулируем карбюратор К62: 17 комментариев

Здравствуйте! Подскажите пожалуйста, у меня минск 125, стоит Пакко (оригинал, новый) не в ходу работает нормально, то есть холостые внорме, обороты набирает бодро, а как только начинаешь трогать из места он плохо тянет а то и вообще может заглохнуть, надо только газ открывать более чем на половину . Винт качества закручен полностью , а если выкрутить на 1-1.5 об то вообще не тронешь из места — глохнет двигатель. Искра в норме, зажигание выставлено правильно , игла на среднем положении. Подскажите пожалуйста в чем дело, я первый раз с такой проблемой сталкиваюсь?

А карбюратором до этого пользовались или новый сразу поставили?

У меня иж п3 минское зажигание едет на подсосе холостии не держит и когда трохаеся з места как-бы плюхкае добавляеш газу на половину тогда едет что такое?

давно началось?КАРБЮРАТОР К 62? РАНЬШЕ КАК РАБОТАЛ?

О главном жиклере

Нужный состав смеси при полностью открытом дроссельном золотнике определяется правильным подбором главного жиклера. Работники карбюраторного завода, конечно, выполнили эту работу достаточно точно. Все жиклеры обычно имеют маркировку, обозначающую их пропускную способность (более подробно об этом можно прочитать в № 9 «За рулем» за 1970 год).

Главный жиклер изготовлен по первому классу точности, поэтому, прежде чем брать в руки дрель и рассверливать его (если вдруг возникло такое желание), убедитесь в том, что у вас есть хоть один «нормальный» жиклер в запасе! Кажущееся небольшим увеличение диаметра часто приводит к непоправимому обогащению смеси, падению мощности и перерасходу бензина

На пропускной способности жиклера отражается также состояние его входного и выходного отверстий и их фасок, чистота обработки канала, поэтому обращаться с жиклером нужно очень осторожно, категорически запрещается чистить его твердыми металлическими предметами. В процессе эксплуатации главный жиклер практически не изнашивается, но в калиброванном отверстии могут откладываться смолы, выделяющиеся из бензина и масла, здесь же могут задерживаться соринки

Отложения смол хорошо смываются ацетоном, растворителями «647», «649», спиртом. Если мотоциклист не знает о том, что бензобак нужно основательно промывать хотя бы раз в три-четыре года, у него бывают неприятные приключения. Как правило, двигатель «любит» отказывать во время рискованных обгонов, когда на него вся надежда, на крутом подъеме по горной тропе, над обрывом или, что не менее волнующе, где-нибудь на перекрестке двух широких улиц в часы «пик». Часто это случается и ночью.

В процессе эксплуатации дорожного мотоцикла обычно не бывает нужды заменять главный жиклер. Но в отдельных случаях, например при подготовке форсированного двигателя, при установке карбюратора другого типа или воздухоочистителя, необходима иная производительность главного жиклера. В этих случаях надо подобрать его опытным путем.
Основным показателем правильности выбора является максимальная скорость мотоцикла. Кроме того, двигатель не должен давать перебоев и «захлебываться» при резком и полном открытии дроссельного золотника. Подбирая главный жиклер, всегда идут от богатой смеси к бедной (в противном случае легко можно повредить мотор). Слишком бедная смесь резко повышает температуру двигателя, что часто заканчивается заклиниванием поршня, приводит к прогоранию его днища или стенки у выпускного окна, где поршень больше всего соприкасается с горячими газами. Наилучший жиклер тот, при котором достигнута наибольшая скорость. Иногда для обеспечения лучшей смазки двухтактного двигателя останавливаются на жиклере, который дает даже немного большее (на 5—10 процентов) обогащение. Одновременно с проверкой скорости оценивают качество смеси по состоянию свечи зажигания непосредственно после работы двигателя на максимальной нагрузке и высоких оборотах. При правильном ее составе концы электродов свечи бархатистые, от темно-серого до светло-черного цвета, изолятор центрального электрода — коричневый. Если электроды и центральный изолятор черные, значит смесь богатая. Светлосерый или белый цвет электродов — свидетельство бедной смеси.

Требуемая пропускная способность жиклера зависит от типа воздухоочистителя и его чистоты. Чем меньше сопротивление, оказываемое им потоку воздуха, тем слабее разрежение над соплом распылителя и беднее смесь, и наоборот. Об этом не следует забывать при любых переделках. Некоторые воздухоочистители, особенно с микрофильтрующим бумажным элементом (как на «Яве»), очень чувствительны к скапливающейся в них пыли. На мотоцикле Ява, например, необходимо периодически заменять фильтр, иначе смесь, постоянно обогащаясь, начинает заметно снижать мощность двигателя.

Ремонт с использованием ремкомплекта

В зависимости от более современного инжекторного мотора, ремонт двигателя карбюраторного типа на любой модели автомобиля выполняется примерно одинаково. Перед началом работ необходимо убедиться в том, что мотор остыл и возможность ожога для рук исключена. Работу рекомендуется проводить на улице или в хорошо проветриваемом помещении, так как испарения бензина могут повлиять на самочувствие человека.

Рабочее место должно хорошо проветриваться, нужно использовать приборы освещения для создания хорошей видимости

Порядок ремонтных работ:

  1. Снять провод с минусовой клеммы аккумуляторной батареи.
  2. Демонтировать короб с воздушным фильтром — он мешает доступу к карбюратору.
  3. Потребуется снять карбюратор, для чего сначала отсоединяются все топливные и воздушные магистрали, подсоединённые к нему, а потом устройство откручивается от креплений.
  4. Рекомендована полная разборка карбюратора: при этом следует начать с отвинчивания крышки, а после аккуратно выкручивать винты крепления всех съёмных деталей.
  5. Каждую деталь потребуется внимательно осмотреть с целью выявления деформаций, нагара, трещин и изломов.
  6. Далее необходимо рассортировать элементы карбюратора: металлические поместить в ёмкость с керосином, а резиновые и пластиковые почистить мягкой тряпочкой. При этом жиклёры и клапана после промывки в керосине рекомендуется ещё и продуть сжатым воздухом из баллончика.
  7. После промывки (примерно 2 часа в растворяющей нагар и грязь жидкости) нужно протереть все детали не ворсистой тканью.
  8. Далее потребуется начать собирать карбюратор в обратном порядке, при этом меняя выбывшие из строя элементы на новые из ремкомплекта. Практически в любом случае нужно будет заменить диафрагмы насоса-ускорителя, пружинки возврата и топливный клапан. В обязательном порядке требуется поменять все уплотнители, как резиновые, так и паронитовые.

Таким образом, процедура ремонта не представляет собой трудоёмкую и сложную работу. Однако автолюбитель должен быть предельно внимателен ко всем деталям, чтобы аккуратно произвести разборку карбюратора, промывку и замену износившихся частей, а потом собрать механизм.

Специфичные моменты при проведении ремонтных работ

Рекомендуется уделить повышенное внимание некоторым деталям карбюратора при ремонте, если в автомобиле наблюдается определённые неисправности:

  1. Карбюратор не держит холостые обороты, глохнет после нескольких секунд работы. Дело в неисправностях экономайзера принудительного холостого хода. Скорее всего, износилась игла клапанного механизма.
  2. В полости карбюратора появилась вода. По своему строению карбюратор является герметичным механизмом. И если в его полость проникает вода, можно говорить об образовании зазоров в соединениях. Первым делом проверяются шланги, после чего измеряется величина зазора дроссельной заслонки.
  3. Изредка в подкапотном пространстве загорается пламя. Это одна из самых опасных неисправностей карбюратора, так как она может послужить причиной взрыва. Утечка топливовоздушной смеси и создание условий для горения вне камеры карбюратора не позволяет эксплуатировать автомобиль без проведения ремонта. Потребуется снять и разобрать карбюраторный узел, чтобы выявить причину возгораний.
  4. При самостоятельном проведении регулировочных работ нет реакции на повороты винта качества. Необходимо проверить сам винт на износ резьбы, а также клапан на предмет выработки ресурса. Если есть возможность, лучше сразу заменить оба элемента на новые.
  5. В том случае, если карбюратор начал «стрелять», необходимо сразу же проверить все контакты подключения. Вероятнее всего, надломился какой-либо провод или перегорел контакт.
  6. Так же в некоторых случаях карбюратор может перестать реагировать на подсос. Это объясняется выходом из строя дроссельной заслонки или образованием между заслонкой и стеной камеры слишком большого зазора.
  7. Сильно гнётся фланец. Обычно это происходит потому, что после ремонта и установки карбюратора фланец очень сильно перетягивается ключом. Если деталь уже погнулась, необходимо заменить её на новую, но не затягивать сильно, а просто подтянуть до упора. Спустя день езды можно проверить затяжку фланца — если соединение надёжно, то можно больше не волноваться о том, что он может открутиться.
  8. Мембраны ходят по-разному. Это может объясняться только разницей в работе иголок. Потребуется разобрать клапанные механизмы и удостовериться в том, что иглы имеют одинаковый уровень износа и не залегают во время работы.

Регулировка карбюратора хонда дио 18 — Автомастер

Взгляни присоединение бензина спутал соединение воздушный с бензиновым. Как верно ставить запорную иглу?

Карбюратор Хонда Дио

На данный момент нет фото как верно ставить запорную иглу поплавка, попробую обьяснить словами. Вероятнее всего у вас поплавок пластмассовый и вероятнее всего конечно две нижних опорных выступа и один по центру сверху упрямый. Необходимо ставить иглу у них что бы игла весела на 2-ух нижних опорных и упиралась в верхний упрямый. У меня не заводится скутер Хонда Дио и из шланга оранжевого хлещет бензин при заводки скутера.

В начале закрутите винт перед шлангой, Данный винт для спуска бензина из карбюратора. И заводите скутер, он заведется не сходу, когда наполнится камера карбюратора, если нет еще обстоятельств и поломок, если речь естественно о той шланге какой хонда дио 34 карбюратор я пошевелил мозгами.

Подскажите у меня хонда такт. Если его отпускать то мопед глохнет и винт холостого хода не помогает. Смена масла в коробке Хонды Civic Ферио в большинстве случаев свзана с ремонтом самой Коробка автомат, или оно заменяется на новое в период работ для ликвидации протечек масла, потому что его нужно слить для проведения работ. Масло в Коробка автомат заливается произодителем однократно целиком на срок службы авто.

Смену масла в Хонда дио 34 карбюратор автомат Honda Honda Dio является малогабаритным и маневренным скутером от японской компании Honda. За свои рабочие свойства, за неприхотливость в обслуживании и высочайший потенциал для тюнинга эта машина обрела огромную популярность как на ближайшей территории Стране восходящего солнца, так и за ее пределами.
