Проблема с продувкой
Чем выше обороты коленвала, тем больше мощность. Но, конструкция двухтактных двигателей имеет такую особенность — чем быстрее начинает двигаться поршень, тем хуже продувается камера сгорания цилиндра, так как окна подачи и выпуска отработавших газов остаются открытыми очень мало времени.
Камерная продувка — это удаление газов и впрыск топлива в цилиндр из картера. Топливо начинает всасываться и находиться в картере при движении поршня вверх. Затем, когда поршень идет вниз, впускной канал закрывается и открывается продувочное окно, через которое подается новая порция топлива и выгоняются газы отработавшей предыдущей смеси топлива (смотрите рисунок выше, посередине).
Такая простая конструкция двухтактного двигателя исключает необходимость устанавливать газораспределительный механизм (ГРМ), насоса продувки, клапанов и узла смазки.
Продувка во время работы двухтактного двигателя на холостом ходу (ХХ) осуществляется по-другому. Во время работы на ХХ, продувка осуществляется открыванием на маленький угол заслонки. Такая продувка не качественная, поэтому на холостом ходу, многие наверное замечали, двигатель бензопилы или газонокосилки работает не стабильно. Что касается бензопилы, например, Echo (Эхо), то там надо наполовину вытягивать подсос.
Одноцилиндровый двухтактный двигатель имеет контурную продувку, то есть щелевую. В нижней части цилиндра в стенке есть специальная щель, через которую происходит газораспределение. В такте сжатия и рабочего хода, то есть когда поршень вверх, отверстия впуска и продувки должны быть закрытыми.
Контурная продувка — это предпоршневой объем (цилиндр под поршнем) представляет собой продувочный насос. Такая конструкция позволяет делать двигатели самых малых габаритов.
Китайские двигатели
Сейчас не все могут себе позволить восстанавливать отечественную мототехнику, приобретать качественные японские или американские мотоциклы. Китайская продукция на порядок дешевле и пользуется хорошим спросом. Моторов, которые бы разработали китайские инженеры, нет. Все агрегаты – это переработанные ДВС от «Хонда», «Ямаха», «Сузуки» или же проданные лицензированные агрегаты от этих же брендов. Четырехтактные экземпляры вполне качественные, так как изготавливаются на японских линиях. А вот по поводу двухтактных ДВС у многих мнения сугубо негативные.
Моторы из Китая имеют две маркировки. Одна применяется для внутреннего использования, а вторая нужна для всего остального мира. Первые буквы в названии – это завод. Цифра 1 означает, что мотор с одним цилиндром, 2 – соответственно, с двумя. Третья буква – это объем. Так, I – это двигатель мотоцикла 125 см 3 . A,B — 50 см 3 , G – до 100 см 3 . L – до 200 кубических сантиметров.
Виды и составные части коленчатых валов
На большинстве автомобильных двигателей применяют полно опорные коленчатые валы, т.е. каждая шатунная шейка расположена между двумя коренными. Таким образом, полно опорный вал имеет коренных шеек на одну больше чем шатунных. Полно опорные валы двигателей (Зил-130, КамАз-740, ВАЗ-2108) отличаются большой жесткостью, что повышает работоспособность КШМ. В машиностроении на автомобильных двигателях получили применение еще и неполно опорные коленчатые валы. В отличии от полно опорного коленчатого вала здесь шесть шатунных шеек и четыре коренных. Такие коленчатые валы устанавливаются на двигателя автомобилей ГАЗ-52-04. Например на легковых автомобилях семейства ВАЗ устанавливаются литые, чугунные, пяти опорные коленчатые валы (предусмотрена возможность пере шлифовки шеек коленчатого вала при ремонте с уменьшением диаметра на 0,25; 0,5; 0,75; и 1мм) с использованием двухслойных вкладышей, хорошо работающих в двигателях с большой частотой вращения коленчатого вала и большими нагрузками. Такой коленчатый вал показан на (рис 1.1.1) .

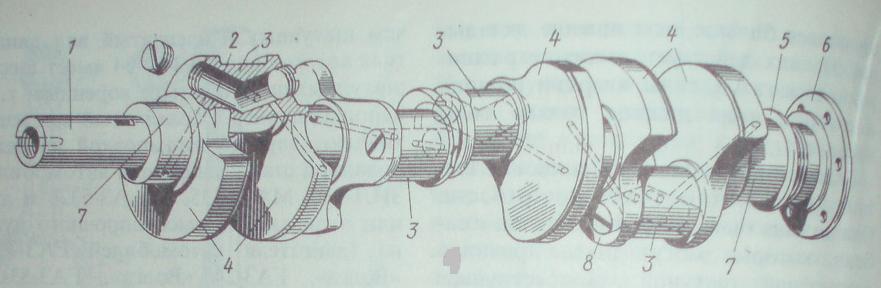

Рисунок 1.1.1 — Коленчатый вал двигателя автомобиля ВАЗ-2108
Коленчатые валы имеют еще свое различие по своей форме и строению. Форма коленчатого вала зависит от числа и расположения цилиндров, порядка работы и тактности двигателя. Например, рабочий цикл в однорядном четырехцилиндровом и шестицилиндровом двигателе совершается за два оборота коленчатого вала, т.е. за поворот вала на 720. Колена коленчатого вала расположены в трех плоскостях под углом 120.Шестицилиндровый V-образный двигатель располагает колена коленчатого вала в трех плоскостях под углом 120 одно к другому также как и в восьмицилиндровом V-образном двигателе но под углом 90. Форма. На рисунке 1.1.2 приведен полно опорный коленчатый вал двигателя автомобиля ЗИЛ-130. Коленчатый вал этого двигателя выполнен по крестообразной схеме (если смотреть с торца вала). Первая и четвертая шатунные шейки коленчатого вала направлены в разные стороны и лежат в одной плоскости. Вторая и третья шейки направлены в разные стороны, лежат в одной плоскости, но перпендикулярной первой. Перекрытие шеек составляет 22мм (перекрытие шеек применяется для повышения жесткости и надежности коленчатого вала). Диаметр шатунной шейки 65,5 мм, а коренной 74 мм. Данный коленчатый вал состоит из следующих частейкоренные 7 и шатунные 3 шейки, щеки 8, противовесы 4, передний конец 1 и задний конец (хвостовик) с маслоотражателем 5, маслосгонной резьбой и фланцем 6 для крепления маховика .
Центровка коленвала
Коленвал собрали, осталось устранить биение валов (отбалансировать), многие думают что без токарного станка здесь не обойтись, но все гениальное просто.
Замерьте штангелем каждую шеку как показано на фото ниже, обычно они бывают одного размера, но бывает и немного разные в размерах. Этот размер нужно учитывать при центровке коленвала.
Фото. Замеряем щечки коленвала.
Остается только приложить штангель к щеке коленвала как показано на фото ниже. Это будет так, сначала приложите к одной щеке штангель и прижмите пальцем, штангель ляжет на щеку идеально ровно, если эта щека смещена вверх проявиться зазор между штангелем и второй щекой. Если щека окажется ниже штангель ляжет немного наискось.
Фото. Показан коленвал мотоцикла со штангелем, стрелкой показан зазор между штангелем и щекой.
Ваша задача достичь соосность щек коленвала без зазоров прикладывая штангель поочередно на каждую щеку. На фото ниже показано как можно ударом молотка смещать щеку коленвала. Только обязательно учитывайте крепость щек коленвала, коленвал на котором я показываю с кроссового ЧЗета, он каленный и не боится ударов. Но большая часть коленвалов с дорожных мотоциклов имеет мягкий метал, поэтому бить можно только по тому месту к которому не прикладывается штангель.
Фото. Так можно смещать щечку коленвала.
Если одна щечка коленвала оказалась в диаметре больше другой, то при центровке коленвала учитывайте зазор между щекой и штангелем, этот зазор визуально должен быть одинаков прикладывая штангель к большей щечки с обоих сторон.
Фото. Отцентрированный коленвал мотоцикла, штангель лежит без зазоров на щеках коленвала.
Если все сделайте как надо, все будет правильно, сэкономите деньги на новом коленвале, заменив только шатун на старом, для этого нужны только руки и неглупая голова.
Определение степени износа мотора по косвенным признакам
Прежде всего, проверку ДВС необходимо начинать с анализа работы двигателя. Как уже было сказано, в норме не допускаются затруднения при запуске, троение во время работы, стуки, шумы и другие посторонние звуки, вибрации и т.д. Однако даже наличие тех или иных отклонений не обязательно указывает на то, что двигатель износился.
Например, запуск может осложняться по причине сбоев в работе системы зажигания, проблемного стартера или недозаряженного АКБ. Стучать на холодную также могут гидрокомпенсаторы, вполне возможно, что шум издают ролики и подшипники приводов, навесного оборудования и т.д.
Если опыта недостаточно, чтобы точно определить источник шума или другие причины сбоев, тогда, в первую очередь, следует обращать внимание на технические жидкости и их состояние. Начинать проверку следует с моторного масла. Важным показателем является расход смазки
Если двигатель начал «есть» масло, при этом нужно доливать около 1.0 литра на тысячу километров, тогда вполне вероятен сильный износ ЦПГ (при учете того, что мотор сухой, нет течей сальников и прокладок).
Дополнительно следует проверить и выхлоп, так как наличие сизого или синего масляного дыма из выхлопной трубы также укажет на причину повышенного расхода смазки. Параллельно следует открутить крышку маслозаливной горловины на заведенном моторе. Если явно виден дым, тогда это еще один признак проблем с поршневой группой и цилиндрами.
Также следует выкрутить и свечи зажигания, чтобы проанализировать нагар на электродах. В этом случае проверка двигателя и его состояния по свечам зажигания сводится к тому, что при наличии серьезных проблем с ЦПГ нагар будет черным, могут быть видны следы масла и т.д.
Все перечисленные выше признаки могут указывать на то, что в двигателе имеются проблемы с поршневыми кольцами, могут быть изношены стенки цилиндров. Также возможен вариант, когда масло расходуется в результате того, что необходима замена сальников клапанов (маслосъемных колпачков).
При этом становится понятно, что в одних случаях мотор еще можно в дальнейшем «оживить» с минимальными вложениями (раскосовка колец или их замена, установка новых маслосъемных колпачков, переход на более вязкую смазку), тогда как в других силовой агрегат необходимо разбирать и делать капремонт (расточка/гильзовка блока, замена поршней и т.д.).
Двигатели ИЖ
Созданный в 87-м году на ижевском заводе мотоцикл ИЖ до сих пор популярен среди любителей мототехники. И ведь есть за что его любить – это надежный и качественный мотоцикл. Он имеет строгий классический дизайн и ряд преимуществ перед “Юпитером”. Однако имеется и минус – коленчатый вал двигателя мотоцикла ИЖ значительно больше и массивнее. На что это влияет? Ввиду этого мотор работает на более низких оборотах, за счет чего снижена мощность. Это двухтактный одноцилиндровый двигатель. Заправляют его смесью из масла и бензина.
При мощности в 22 силы объем двигателя мотоцикла составляет 346 кубических сантиметров. Это хороший показатель для такого небольшого объема. Если использовать агрегат по максимуму, то можно достичь скорости в 120 километров в час.
Проточка коленвала: в чем особенность процесса?
Выполнение такого ремонтного мероприятия нельзя выполнить в домашних условиях. Для ремонта необходимо наличие высокоточного станка и определенных навыков от исполнителя работ. Диаметр шеек измеряется с применением микрометра и стоимость подобной процедуры достаточно высока. При этом благодаря расточке можно значительно сэкономить траты. Ведь покупка нового коленвала обходится гораздо дороже. Ну и в любом случае при выполнении работ специалист обязательно выполняет проверку наличия осевого смещения шатунных шеек и производить диагностику на искривление вала в дугу. Единственное, что автомобилист может сделать самостоятельно, так этого немного ускорить процесс. Для этого он должен произвести разборку навесного оборудования двигателя и извлечь сам мотор из моторного отсека. После ему необходимо вымыть мотор и произвести разборку и демонтаж коленвала. Далее после проведения необходимых токарных работ автомобилист может собрать все в обратном порядке. Стоит помнить, что процесс расточки — это очень сложная и ответственная процедура. успех ее напрямую зависит от соблюдения определенных требований и правил выполнения работ.
О том, как выполняют расточку коленчатого вала будет подробнее рассказано в этом видеоматериале: Опубликовано: 16 сентября 2020
Рассмотрим кратко основные составляющие мотоцикла:
Сцепление — рычаг, располагающийся с левой стороны мотоцикла. Управлять им очень легко, достаточно простого нажатия пальцем. Сцепление отвечает за включение механизма и способствует плавному переключению скоростей.
Все мотоциклы снабжены цилиндрами, но их количество может отличаться. Существуют модели с числом цилиндров от одного до шести. Это устройство охлаждается специальной жидкостью для предотвращения перегревания в случае нестандартного использования мотоцикла в чрезвычайных ситуациях.
Исправная подвеска гарантирует комфортную поездку. Она обеспечивает стабильную и плавную езду, смягчает удары на плохой дороге.
Бензобак — ёмкость, где храниться топливо для работы мотоцикла.
Переключение передач — педаль для смены скоростей, управляется нажатием ноги.
Свеча зажигания действует в качестве воспламенителя для запуска двигателя.
Замок зажигания — место для ключа, который заводит двигатель мотоцикла.
Руль — средство управления мотоциклом, с его помощью возможны повороты влево, вправо.
Дроссель увеличивает скорость мотоцикла. Он приводится в действие вручную, поворотом рычага.
Боковые зеркала выполняют важную роль при управлении мотоциклом. Они позволяют водителю видеть обстановку у себя за спиной, не оборачиваясь при этом и не теряя контроля над дорогой впереди. Чтобы иметь хороший обзор позади себя необходимо устанавливать зеркала под прямым углом и всегда держать их чистыми.
Теперь, когда вы ознакомились с предназначением и функционированием основных деталей мотоцикла, вполне можно приступить к своей первой поездке на нем! Безопасной вам езды!
Как работает охлаждение?
Система охлаждения в большинстве автомобилей состоит из радиатора и водяного насоса. Вода циркулирует через проходы (каналы) вокруг цилиндров, а затем проходит через радиатор, чтобы тот её максимально охладил. Однако, существуют такие модели автомобилей (в первую очередь Volkswagen Beetle (Жук)), а также большинство мотоциклов и газонокосилок, которые имеют двигатель с воздушным охлаждением. Вы вероятно, видел такие двигатели с воздушным охлаждением, сбоку которых расположены эдакие плавники — ребристая поверхность, украшающие снаружи каждый цилиндр, чтобы помочь рассеять тепло.
Воздушное охлаждение делает двигатель легче, но горячее, и как правило, уменьшается срок службы двигателя и общая производительность. Так что теперь Вы знаете, как и почему Ваш двигатель остаётся не перегретым.
Устройство датчика коленвала
Для того, чтобы понять работу и ошибки датчика коленчатого вала, в первую очередь необходимо разобраться с принципом его работы. Датчик коленвала представляет собой конструкцию из стального сердечника, обмотанного медным проводом, помещенного в пластмассовый корпус. Все провода изолированы друг от друга компаундной смолой.
Задача устройства — фиксировать прохождение возле датчика металлических зубьев шкива. На нем есть 60 зубьев, 2 из которых отсутствуют. Именно прохождение этого пустого промежутка должен зафиксировать датчик. Это дает возможность синхронизировать работу системы зажигания и системы питания с тем, чтобы обеспечить правильную последовательность подачи топлива через форсунки. Это необходимо для создания оптимальной топливной смеси.
Как определить степень износа поршневых колец
Главное действие, которое необходимо предпринять в данном случае, посмотреть на выхлопные газы, выходящие их глушителя, при заведенной машине, на холостых оборотах.
- Появление черного дыма знаменует, что какая-то часть газов, вместо того, чтобы совершать толкательные моменты поршня, просочилась сквозь изношенные компрессионные кольца, в картер двигателя. В таком случае, падает давление в цилиндрах, и происходит потеря мощности двигателя.
- Возможность переобогащения зажигательной смеси, также проявляется наличием черного дыма в глушителе, но сопровождается хлопками.
- Дым белого цвета демонстрирует попадание влаги или образование конденсата, особенно при холодной погоде. На прогретом двигателе, появление белых облаков из глушителя, указывает на износ маслосъемных колпачков, направляющих клапанов, маслосъемных колец ПГ двигателя.
- Появление голубого дыма с сизым оттенком, является свидетельством попадания масла в камеры сгорания, просачивающиеся через маслосъемные колпачки, втулки клапанов или через изношенную поршневую группу.
Далее нужно обратить внимание на свечи зажигания, вернее на их состояние. Масляный нагар и наличие масла на резьбе свечи, показывают о нарушении в камере сгорания цикла смесеобразования, что является износом поршневых колец или цилиндров
Затем необходимо проверить в каком состоянии находится воздушный фильтр, внимательно осмотреть на предмет выявления масла в его корпусе и отводящий воздух гофре. Наличие признаков его присутствия, указывает на износ ПГ.
Следует посмотреть места установления сальников, прокладок, уплотнителей агрегата. Нет ли там подтеков масла. Если такое явление обнаружилось, то это признак недопустимого износа ПГ, вследствие чего создается сильное давление картерных газов в двигателе, и происходит выброс масла.
Так же необходимо послушать работу двигателя при холостом ходе. Если двигатель работает не ровно, рычаг переключателя передач трясется, то это говорит о наличии разного давления в цилиндрах двигателя, вследствие явного износа ЦПГ. Посторонние шумы и стуки в рабочем двигателе свидетельствуют о явных неполадках аппарата, передвигаться на такой машине категорически запрещается.
Следует проверить систему вентиляции картера. Для этого нужно снять шланг выхода газов (сапун) с системы, и посмотреть, как выходят отработанные пары и газы из шланга. Если они выходят в такт работе цилиндров, то налицо залегание колец в поршне.
Все перечисленные особенности являются признаками изношенности ПГ двигателя, вследствие неправильного его использования, перегрева двигателя или длительной работы без надлежащей смазки.
Одноцилиндровый двигатель — Википедия
Материал из Википедии — свободной энциклопедии
Одноцилиндровый двигатель внутреннего сгорания — простейший поршневой двигатель внутреннего сгорания, имеющий всего один рабочий цилиндр. Одноцилиндровый двигатель является полностью несбалансированным и имеет неравномерный ход. Одноцилиндровые двигатели характеризуются наименьшим отношением площади поверхности рабочего цилиндра к рабочему объёму по сравнению с многоцилиндровыми двигателями, что обеспечивает наименьшие потери тепла в рабочем процессе и высокий индикаторный к.п.д. В то же время одноцилиндровые двигатели характеризуются существенной большей тепловой и механической напряжённостью деталей по сравнению с многоцилиндровыми двигателями. Удельная масса одноцилиндровых двигателей выше чем у многоцилиндровых такого же рабочего объёма.
В прошлом одноцилиндровые двигатели (благодаря простоте устройства) были широко распространены а их рабочий объём был практически не ограничен сверху — на судах и в стационарных установках встречались малооборотистые одноцилиндровые двигатели с рабочим объёмом до 12 л (например дизельный калоризаторный двигатель «Пионер» мощностью 33 кВт, выпущенный на заводе «Русский дизель»). В настоящее время распространение одноцилиндровых двигателей также достаточно широко, по причине их простоты, малой стоимости и малой массы, но рабочий объём ограничен.
Наименьшим рабочим объёмом характеризуются одноцилиндровые двигатели для авиамоделей — 1 см³ — 10 см³. Бензиновые двухтактные двигатели ручных газонокосилок (триммеров) имеют рабочий объём 15 см³ — 36 см³. На мотопилах применяются двигатели с рабочим объёмом 36 см³ — 100 см³. На мопедах применяются одноцилиндровые двигатели рабочим объёмом немного меньше 50 см³. Для привода небольших электрических генераторов применяют одноцилиндровые двигатели рабочим объёмом 60 см³ — 420 см³ (дизель Yanmar L100). На мотоциклах нашли применение одноцилиндровые двухтактные двигатели рабочим объёмом 125 см³ — 350 см³. Например, российский мотоцикл «ИЖ-Планета» имеет один из самых крупных в мире серийных одноцилиндровых двухтактных двигателей рабочим объёмом 346 см³. Четырёхтактные мотоциклетные двигатели обладают рабочим объёмом до 800см³(suzuki dr800).
Для тракторов ДТ-14 и самоходных шасси ДСШ-14 выпускался одноцилиндровый дизельный двигатель рабочим объёмом 1,03 л и мощностью 14 л.с. В Китае по состоянию на 2013 год продолжают выпускаться разработанные в 1930-х годах одноцилиндровые дизельные двигатели S1100 и S1115 рабочим объемом 905 см³ и 1194 см³ соответственно. Эти двигатели широко применяются для привода тяжелых мотоблоков и небольших тракторов.
Как устроен и как работает мотоцикл?
- » rel=»nofollow»> Печать
Дата Категория: Транспорт
Подобно автомобилю мотоцикл «кушает» бензин, чтобы получить энергию для своего движения. Существенное отличие между ними заключается в том, что мотоцикл имеет всего два колеса. Энергия двигателя у него передается на заднее колесо. И хотя зачастую его мощность намного меньше мощности автомобильного двигателя, мотоцикл благодаря своему обтекаемому профилю и меньшему весу может развивать те же скорости, что и автомобиль. Кроме того мотоциклы обычно разгоняются быстрее автомобилей и более подвижны на узких дорогах и на бездорожье.
Распресовка колевала
Распресовывать коленвал можно разными способами в домашних условиях. Мне больше нравиться раздавливание щек коленвала при помощи зубила или любого конусного железного бруска. На фото ниже показано раздавливание щек коленвала при помощи зубила и молотка. Принцип такой, с двух сторон от шатуна вставляются конусы, затем поочередно наносятся по ним удары, конусы раздвигают щеки коленвала. Если ширина конуса не позволяет раздвинуть щеки коленвала до его разъединения, под щеку можно дополнительно подкладывать кусок метала.
Фото. Коленвал мотоцикла перед распресовкой.
После разъединения щек коленвала можно снять старый шатун с пошипником. Обычно палец коленвала выходит с оной щечки коленвала, но остается в другой, его можно выбить при помощи крепкой оправки слегка тоньше пальца коленвала. Выбивайте палец тяжелым молотком, если пытаться выбивать легким молотком процесс может затянуться. Старый палец выбивается с наружной стороны щеки коленвала.
Чуть не забыл, чтобы правильно спрессовать коленвал и не испортить нужные зазоры между шатуном и щечками, замерьте штангелем внутренний размер между щечками коленвала перед распресовкой, запомните его или запишите.
Одноцилиндровый двигатель
Наименьшим рабочим объёмом характеризуются одноцилиндровые двигатели для авиамоделей — 1 см³ — 10 см³. Бензиновые двухтактные двигатели ручных газонокосилок (триммеров) имеют рабочий объём 15 см³ — 36 см³. На мотопилах применяются двигатели с рабочим объёмом 36 см³ — 100 см³. На мопедах применяются одноцилиндровые двигатели рабочим объёмом немного меньше 50 см³. Для привода небольших электрических генераторов применяют одноцилиндровые двигатели рабочим объёмом 60 см³ — 420 см³ (дизель Yanmar L100). На мотоциклах нашли применение одноцилиндровые двухтактные двигатели рабочим объёмом 125 см³ — 350 см³. Например, российский мотоцикл «ИЖ-Планета» имеет один из самых крупных в мире серийных одноцилиндровых двухтактных двигателей рабочим объёмом 346 см³. Четырёхтактные мотоциклетные двигатели обладают рабочим объёмом до 800см³(suzuki dr800).
Для тракторов ДТ-14 и самоходных шасси ДСШ-14 выпускался одноцилиндровый дизельный двигатель рабочим объёмом 1,03 л и мощностью 14 л.с. В Китае по состоянию на 2013 год продолжают выпускаться разработанные в 1930-х годах одноцилиндровые дизельные двигатели S1100 и S1115 рабочим объемом 905 см³ и 1194 см³ соответственно. Эти двигатели широко применяются для привода тяжелых мотоблоков и небольших тракторов.
Как проверить ремонтировал ли двигатель предыдущий владелец
Если вы покупаете мотоцикл с рук, стоит проверить его на отсутствие ремонта. Возможно он был произведен не квалифицированно, или даже просто убраны симптомы. В любом случае у вас может возникнуть проблема с дальнейшей эксплуатацией.
В первую очередь осмотрите двигатель самостоятельно. Если болты на деталях визуально отличаются, значит мотор разбирали. Также если отсутствует грязь и пыль, это может говорить о недавней переборке движка. Хотя последнее может просто быть признаком хорошего отношения к технике.
При любых сомнениях покажите мотоцикл мастеру по восстановлению мототехники. Он сможет точно определить, производился ли ремонт агрегата.
Отличие 4-тактного двигателя от 2-тактного
Цикл работы ДВС – это несколько процессов, которые направлены на получение порции силы, которая будет воздействовать на коленвал. Цикл этот состоит из впрыска топлива, сжатия, зажигания топливной смеси, расширения газов, выпуска.
Такт в двигателе внутреннего сгорания – это один ход поршня либо вверх, либо вниз. В двухтактном моторе за один оборот коленвала совершается два такта. Когда газы расширяются, поршень совершает полезную работу.
Агрегаты, где рабочий ход происходит в два такта, называют двухтактными. А если за два оборота коленчатого вала совершается четыре такта, то это уже четырехтактный двигатель.
И те, и другие могут быть как бензиновыми, так и для дизельного топлива. Чтобы понять особенности конструкции и эксплуатации, различия между разными моторами, нужно рассмотреть принципы их работы.
