Регулировка карбюратора скутера Стелс

orion-100

Самый дешевый из объезженных аппаратов, как ни странно, подарил больше приятных минут, чем можно было ожидать. Тяговитый двигатель с механическим сцеплением и четырехступенчатой коробкой передач позволяет хулиганить и исполнять некоторые элементы стантрайдинга (например, вили или ролинг-бернаут). Несмотря на то, что скутеретта разгоняется до 80 км/ч, колеса оснастили слабенькими барабанными тормозами. Да, на грязных и грунтовых дорожках суперцепкие тормозные механизмы и не нужны, но на хорошем асфальте не рекомендую увлекаться агрессивным стилем вождения — тормоза быстро перегреваются и сильно теряют и без того невысокую эффективность. Возможно, «Орион» пропишется на даче в качестве разъездного транспорта. Его утилитарность подтверждается крепким и большим багажником сзади и корзинообразной емкостью между ног водителя. Для полного комплекта, на мой взгляд, не хватает большой корзинки на переднем крыле. А 17-дюймовые спицованые колеса и энергоемкие подвески способствуют аккуратной доставке продуктов из магазина по дорогам с плохим покрытием или вовсе без оного. Недостаток один — форма рычага кикстартера, который не дает нормально поставить правую ногу на подножку. Но, поскольку кик дополнен электрозапуском, рычаг можно безболезненно снять.

Устройство и принцип работы карбюратора

Карбюратор – важнейшая часть бензинового двигателя. Его функция – приготовить смесь топлива и воздуха, насыщение горючего кислородом. Дальше эта смесь направляется в цилиндры, где бензин должен сгореть с наибольшим КПД. В тот момент, как воздух движется через сужение воздушного горла карбюратора, наступает понижение давления. За счет этого засасывается топливо.

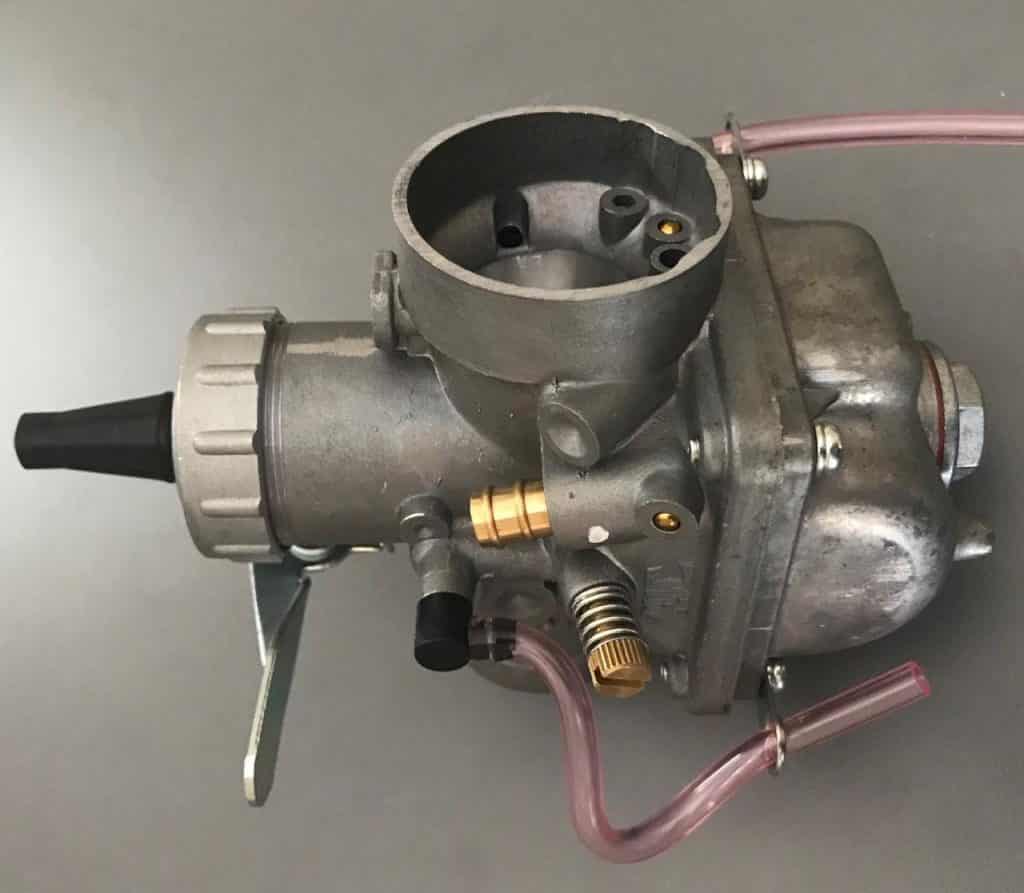

Внешний вид карбюратора мопеда

Свойства смеси горючего и воздуха регулирует винт качества. Чем он сильнее закручен, тем уже воздушный канал, и смесь обогащается, то есть, в ней больше бензина. Если винт откручен, концентрация кислорода увеличивается, смесь обедняется. Карбюратор должен быть правильно отрегулирован. Иначе труднее станет переключаться с холостых на рабочие обороты, начнутся «провалы» при перегазовке. Регулировку можно доверить профессионалам, но и самостоятельно ее сделать самостоятельно несложно.

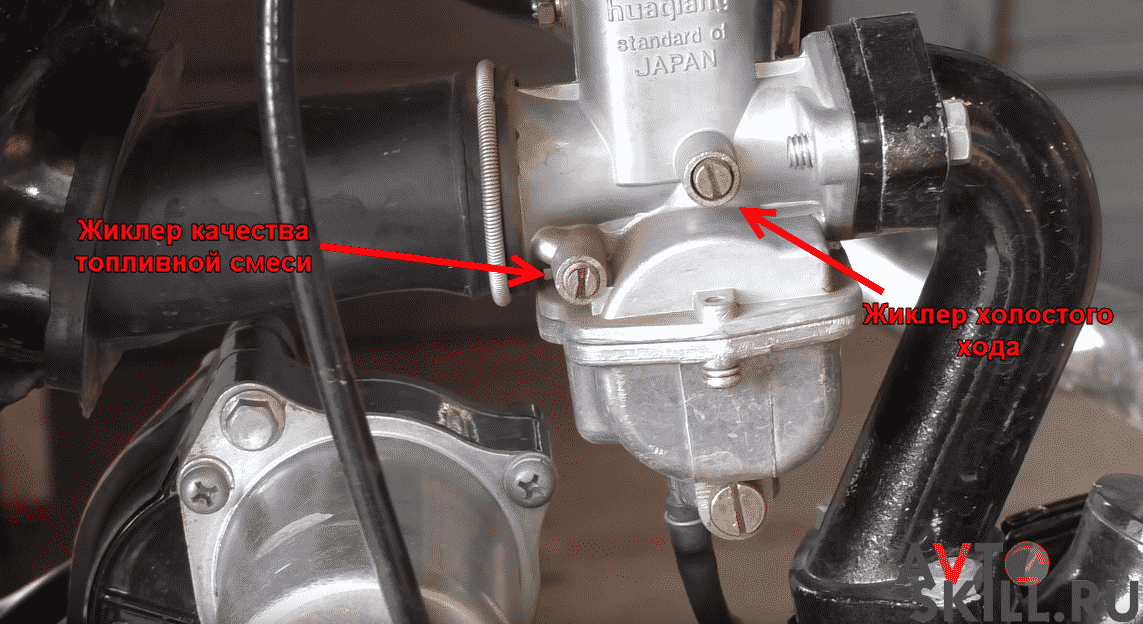

На корпусе карбюратора видны три жиклера, для настройки используются только два верхних. Расположенный справа жиклер холостого хода настраивают в первую очередь. Он необходим во время стоянки, при поездках на нейтральной передаче или работе на холостом ходу.

Винты, необходимые для настройки карбюратора на мопеде Альфа

Когда неправильно отрегулирован левый жиклер качества топлива, смесь получается богатой или бедной. В результате увеличивается износ и расход горючего. Нижний жиклер необходим для слива бензина и удаления конденсата, он раскручивается против часовой стрелки. Но для регулировки его трогать не нужно.

Регулировка карбюратора

Регулирование холостого хода

В основном на начальном этапе эксплуатации скутера или мопеда карбюратор не требует значительных регулировок. Производитель мототехники настраивает его еще на своём производстве. Но производители бывают разными по отношению к собираемой технике, поэтому может и понадобится небольшая настройка работы карбюратора.

При правильно отрегулированном карбюраторе двигатель работает ровно без сбоев оборотов, без «захлёбываний» двигателя при открытии дроссельной заслонки.

Если Ваш скутер заводится с трудом и при движении Вы обнаруживаете неустойчивую работу двигателя, а так же перебои на холостом ходу двигателя, то это означает, что необходимо подрегулировать карбюратор скутера. Большой расход топлива так же есть сигналом для осмотра и регулировки карбюратора.

Что может быть причиной неровной работы двигателя и большого расхода топлива…Возможные причины это засорение жиклёров или каналов карбюратора, нарушен уровень топлива в поплавковой камере, нарушены регулировки количества и качества топливной смеси, подаваемой в камеру сгорания.

При регулировке карбюратора необходимо добиться устойчивой работы двигателя на оборотах примерно 1500 об/мин. Все регулировки советуется производить в сервисных центрах, но зная их аппетит иногда просто нет возможности для такого сервиса. Регулировка сама по себе не сложная и вполне можно обойтись своими силами.

Перед регулировкой:

  1. Проверить или заменить свечу
  2. Прочистить или заменить воздушный фильтр
  3. Прочистить жиклёры и каналы карбюратора

После этих действий заведите и прогрейте двигатель. Регулировка оборотов холостого хода делается следующим образом. Установите скутер или мопед на ровную площадку, используя центральную подножку.

  • после прогрева двигателя «винтом качества» снизить обороты двигателя до самых минимальных
  • поворотом «винта количества», добейтесь максимальной частоты вращения коленчатого вала
  • опять при помощи «винта качества» снизить частоту вращения коленчатого вала до минимальной, и снова «винтом количества» поднять обороты до максимальных.

Все эти операции надо провести 3 -4 раза, постепенно снижая частоту холостого хода. После этого необходимо проверить правильность регулировки карбюратора.

Для этого резко поверните ручку газа. Если при этом появляются провалы в работе двигателя, то смесь необходимо обогатить, для этого заверните «винт качества» на 1/4-1/3 оборота.

Если же двигатель сразу глохнет при резком повороте ручки газа, то смесь нужно обеднять, для этого отверните «винт качества» на 1/4-1/3 оборота.

После всех настроек можно проверить технику на ходу. И после такой проверки можно также определить качество регулировок карбюратора по состоянию свечи зажигания. Выкрутите свечу и внимательно осмотрите её. В таблице приведены основные показатели.

Результат работы двигателяСостояние свечиПричины
Умеренный расход топлива, стабильные обороты на холостом ходу, хорошее ускорениеРезьбовая часть имеет темный нагар, керамическая часть светлого или коричневого цвета без нагараПравильная настройка
Плавают обороты при работе на холостом ходу, большой расход топливаРезьбовая и керамическая части свечи имеют нагар черного цвета, закопченыПереобогащенная смесь в низком и среднем диапазоне оборотов
Двигатель плохо заводится, плохо набирает обороты при вращении ручки газа, «стрельба» в карбюратор, двигатель не держит обороты холостого ходаКерамическая часть свечи белаяОбедненная смесь в низком и среднем диапазоне
Двигатель «захлебывается» на высоких оборотах, небольшое прикрытие ручки газа приводит к повышению оборотов. Большой расход топлива. На максимальных оборотах двигатель начинает «стрелять»Керамическая часть свечи черно-коричневая или черная, покрыта нагаром. Резьбовая часть покрыта черным нагаром.Переобогащение смеси на высоких оборотах
Плохое ускорение и набор оборотов после половины хода ручки газа. Возможна «стрельба» через воздушный фильтр.Керамическая часть свечи белаяОбеднение смеси в высоком диапазоне оборотов

И не забывайте о технике безопасности. Категорически запрещается регулировка карбюратора в закрытых помещениях.

Регулировка карбюратора мотоцикла

Что в первую очередь необходимо сделать? Давайте разбираться вместе.

Первое, что нужно запомнить:

  1. Перед регулировкой необходимо полностью прогреть силовой агрегат. Подготовку выполнять ТОЛЬКО на открытом воздухе. Запрещается проводить подготовительный процесс в закрытом помещении.
  2. Перед настройкой карбюратора нужно убедиться в его исправности. Проверить, не засорён, посмотреть уровень топлива в поплавковой камере. Топливо должно соответствовать допустимому уровню. Топливная игла должна находиться в среднем уровне. Посмотрите пример фольксваген поло цена.

У китайской техники, как правило, на карбюраторе установлены два регулировочных винта.

  • Винт, отвечающий за качество топлива.
  • Винт, отвечающий за количество подающей топливной смеси.

Винт качества.

С его помощью регулируется состав горючей смеси. Регулировка проводится поворотом винта по ходу часовой стрелки до упора. После этого нужно винт провернуть в обратном направлении не более чем на один полный оборот.

Винт количества.

С его помощью регулируется холостой ход двухколёсной техники. Поворачивая винт необходимо достигнуть оптимальной работы силового агрегата на холостом ходу. Работа двигателя должна быть устойчивой, без перебоев.

Весь процесс настройки работы карбюратора нужно повторить несколько раз для достижения наиболее чёткой и эффективной работы.

Как определить качество настройки?

Для этого необходимо резко открыть и закрыть дроссель. Если в этот момент мотор «чихает» или глохнет, требуется повторная регулировка карбюратора. Нужно повернуть винт, отвечающий за качество топлива ¼ или ½ оборота. Затем повторите проверку ещё раз. Если смесь обогатилась, то всё будет в порядке.

Возможна проверка работы карбюратора на китайском мотоцикле по свечам. Но это отдельный, длинный разговор. На эту тему поговорим в следующий раз.

Значение карбюратор

Перед тем как настраивать карбюратор на скутере, необходимо еще раз изучить назначение этой системы

Это поможет оценить важность периодического проведения подобных работ

В карбюраторе происходит смешение топливной смеси (бензина и воздуха) перед ее подачей в цилиндр двигателя

От правильной работы этой системы зависит долговечность, скорость и мощность работы мотора, расход горючего, а также, что немаловажно, безопасность езды

К процессу регулировки следует подходить комплексно

Некоторые владельцы представленного вида транспортных средств по незнанию недооценивают важность такого обслуживания карбюратора. В лучшем случае неопытный водитель отрегулирует лишь винт качества подачи топлива

Это дает результат, но только при эксплуатации мотора на низких или холостых оборотах.

Процедура техобслуживания

Моторы скутеров изготавливаются в разных объемах. Наиболее распространенные – 50 и 150 кубов. Система газораспределения имеет как 2т варианты, так и 4т. Отличия моделей минимальны, поэтому техобслуживания 2 и 4 тактного мопеда 50сс проводится по единому принципу.

Методика включает:

  1. Настройка карбюратора на холостом ходу. Скутер заводится, анализируется его работа без нагрузки. Оценка осуществляется по ровности тактов, стабильности оборотов мотора.
  2. Выполняется регулировка положения винтов количества и качества смеси.

Ввиду относительной легкости конструкции настройка производится двумя контрольными болтами. Если добиться стабильной работы не получилось, необходимо снять узел и произвести глубокую чистку и настройку.

Снятие

Из-за принципа своей работы карбюратор крепится непосредственно к впускному коллектору. К нему подходит топливная магистраль и воздухопровод. Все съемные шланги демонтируются от корпуса и деталь оголяется.

Отключается пусковой обогатитель. Накидным ключом отвинчиваются болты крепления, и весь узел достается наружу.

Чистка карбюратора

Отличным способом чистки является продувка внутренних каналов сжатым воздухом из компрессора. Для этого применяется специальный пистолет с заостренным наконечником.

В процессе работы на поверхностях карбюратора образовывается налет. Связано это с качеством бензина. Большая часть грязи останавливается в фильтре топливной очистки, но часть попадает во впускной тракт.

Для удаления налета можно использовать как растворитель, так и специальную жидкость для очистки карбюраторов. Она подходит и для скутеров. Преимуществом ее использования является то, что чистящий агент находится под давлением и способен проникать в самые труднодоступные каналы.

В карбюраторе скутера имеются резиновые прокладки. Чтобы не подвергать их воздействию чистящих смесей, рекомендуется заранее изолировать эти части.

Регулировка холостого хода

Показателем исправной работы карбюратора на скутере является стабильный холостой ход. Отсутствие «плавающих» оборотов, уверенная работа говорят о подготовленной смеси внутри камеры сгорания.

Независимо от 2 или 4-х тактных вариантов двигателя, начать настройку следует с регулировки холостых оборотов. Количество кубов также не играет роли.

Для этой цели на устройстве присутствует винт, отвечающий за дозировку топлива во время работы скутера без нагрузки.

Некоторые карбюраторы не имеют регулировочных болтов. В таком случае, настраивать холостой режим нужно иглой и поплавками в топливной камере.

Скутер запускают и дают поработать несколько минут. Это необходимо для лучшего испарения бензина внутри впускного коллектора и его перемешивания с воздухом.

После прогрева поворачивают винт холостого до появления стабильности двигателя. Критериями правильной регулировки являются:

  • скутер держит стабильные показатели оборотов;
  • отсутствует дрожь двигателя, провалы в работе;
  • карбюратор уверенно переходит в режим набора мощности (при перегазовке) и обратно.

Иногда скутер отказывается реагировать на регулировку холостого хода. Такое поведение свидетельствует о дополнительных проблемах впускной системы.

Качество смеси

Две главных составляющие в работе любого ДВС – это воздух и топливо. Сила при их горении толкает поршни и заставляет транспорт передвигаться.

Но просто смешать эти вещества недостаточно. Добиться максимального выхода энергии можно только соблюдаю правильную пропорцию компонентов. В карбюраторе эта процедура называется регулировкой качества смеси и от нее зависит вся работа скутера 50сс.

Существует три вида топливовоздушной массы:

  • бедная;
  • богатая;
  • оптимальная.

Соблюдение точного соотношения смеси в карбюраторе жизненно важно для уверенной работы двигателя

Схема регулировки смеси

Для начала скутер необходимо завести и прогреть. После набора температуры следует действовать по такому алгоритму:

  1. Винт качества смеси закручивается до упора.
  2. Отпустить регулировочный болт на полтора оборота против часовой стрелки.
  3. Завести скутер, поджать на треть винт.
  4. Если обороты подросли, закрутить на четверть.
  5. Регулируем до того момента, пока обороты не перестанут падать.

Настройка качества смеси

Качество смеси играет ключевую роль в работе всего скутера, ведь неправильно настроенные параметры приведут к тому, что скутер будет захлебываться, потреблять много топлива и увеличить износ поршневой группы. Именно поэтому горючая смесь должна находиться в оптимальном количестве, бедная смесь говорит о потере мощности и частом перегреве двигателя, богатая смесь характерна большим расходом топлива и наличием сильного нагара в камере сгорания.

Существует два способа настроить качество смеси — регулировочным винтом или уровнем иглы в заслонке. В некоторых случаях устройство карбюратора предполагает отсутствие регулировочного винта, поэтому настройка проводиться только иглой. Стандартная процедура регулировки винтом происходит вращением против и за часовой стрелкой, в первом случае смесь становиться бедной, закручивание винта говорит об обогащении смеси. В случае с иглой обогатить смесь можно путем поднятия ее вверх, бедная смесь установлена на опущенной игле.

Важно: настройка качества смеси также должна проводиться на прогретом в течение 10-15 минут двигателе. В инструкциях к большинству скутеров написано, что существует стандартная настройка качества смеси, где винт должен быть откручен всего на 1,5-2 оборота. Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя

Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя

В инструкциях к большинству скутеров написано, что существует стандартная настройка качества смеси, где винт должен быть откручен всего на 1,5-2 оборота. Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя.

Настройка иглы проводиться путем ее повышения или уменьшения, на ней имеется обозначения и специальное стопорное кольцо, которое устанавливает текущую высоту. Соответственно, обнаружив бедную смесь придется поднять уровень кольца на 1 отметку. Добившись оптимальных показателей ваш скутер будет работать ровно и правильно, топливо будет потреблять в нормальном количестве, а мощность будет соответствовать характеристикам.

Владельцы скутеров рано или поздно сталкиваются с плохой работой своего «железного коня». Причины могут быть совершенно разные, одной из которых является неполадки в карбюраторе скутера. В таком случае необходимо разобрать карбюратор, почистить и заново отрегулировать. Далее в статье расскажем, каким образом можно отрегулировать карбюратора скутера Стелс Тактик 50. Забегая наперед необходимо сказать следующее: настроить карбюратор собственноручно более чем реально. Для этого нужно быть ознакомлен с устройством карбюратора и принципом его работы. Если же в процессе разборки возникнут трудности, всегда можно обратится за помощью к специалистам, которые сделают все наилучшим образом.

Итак, начнем. Расположенная в воздушной заслонке игла не должна перемещаться в большом диапазоне. Переместить подобную иглу лучше всего штопорным кольцом, которое необходимо разместить в пазы. Вставляем кольцо в средний паз, после чего полностью зажимаем болт, отвечающий за качество смеси и откручиваем его на четверть оборота. Далее осуществляем запуск двигателя. Внимательно слушаем работу двигателя. Если же обороты холостого хода не стабильные и расположены выше или ниже оптимальных – необходимо регулировать винт, отвечающий за холостой ход.

После этого нужно довести холостые обороты до максимальных с помощью винта, отвечающего за качество смеси. Сделали? – послабляем на ½ оборота. Если все сделано по инструкции, должно быть все нормально. Проверяем проделанную работу: трогаемся с места и набираем скорость. Если провалов в работе двигателя нет, значит все сделано верно. Но, при наличии так называемых «провалов» необходимо зажать винт ещё на ¼ оборота. Обязательно подгоняем винт холостого хода, после точной настройки винта качества.

Видео инструкция

источник

В условиях массового производства двигателей внутреннего сгорания, невозможно обеспечить идеальную точность изготовления, в итоге двигатели сошедшие с одного конвейера могут в некоторых пределах отличатся друг от друга. Та же ситуация происходит с производством элементов топливной системы двигателя, в нашем случае — карбюраторов.

Дело дополнительно усложняется еще тем, что изначально производитель двигателей не знает в каких климатических условиях будет эксплуатироваться конкретная модель двигателя. Как известно один и тот же двигатель в разных климатических условиях будет работать совершенно по разному.

Конструкторы проектирующие двигатели прекрасно знают об этих проблемах и поэтому внедряют в систему питания (в нашем случае-карбюратор) регулировочные элементы, воздействуя на которые можно существенно улучшить экономичность, мощность и динамические показатели двигателя вашего скутера исходя из конкретных условий эксплуатации.

Для начала, немного теории.

Как вы знаете, карбюратор это такой прибор в котором происходит приготовление рабочей смеси (смесь воздуха с бензином) без которой невозможна работа ДВС. Самое оптимальное соотношение бензина и воздуха в рабочей смеси, является значение: 1/15, то есть на 15 килограмм воздуха приходится 1 килограмм бензина. При такой смеси двигатель будет работать без перебоев и детонации. Такую смесь принято называть: оптимальной.

К сожалению, на оптимальной смеси двигатель скутера на некоторых режимах не сможет работать устойчиво, например: двигателю в режиме холодного пуска для устойчивой работы требуется смесь в которой воздуха немного меньше чем в оптимальной смеси, соотношением такой смеси является значение: 1/13, то есть на 13 килограмм воздуха приходится 1 килограмм бензина. Такую смесь принято называть: «богатой».

Для того чтобы в нужный момент обогащать смесь, в карбюраторы внедряются дополнительные модули (пусковые обогатители) которые по сути являются мини карбюраторами, более подробно о работе пускового обогатителя написано в статье: Автоматически пусковой обогатитель скутера

Самой опасной для работы двигателя считается бедная смесь (сочетание бензина и воздуха примерно 1/17 и ниже. При работе двигателя на такой смеси возникает детонация общий перегрев двигателя, что в конечном счете приводит к прогару поршня или прокладки ГБЦ, оплавлению внутренней поверхности ГБЦ, про такие «мелочи» как прогар выпускного клапана, можно вообще не говорить.

Ставим скутер на центральную подставку, обеспечиваем свободный доступ к регулировочным элементам карбюратора, прогреваем двигатель (обязательное условие качественной регулировки карбюратора).

Начинаем процесс настройки карбюратора, с регулировки количества оборотов холостого хода. Для этой цели на любом карбюраторе существует специальный болт (отмечен стрелкой), вращая который можно увеличивать или уменьшать количество оборотов холостого хода. Вращая болт количества холостого хода добиваемся минимальных, но в тоже время устойчивых оборотов двигателя.

После регулировки оборотов холостого хода, приступаем к регулировки качества смеси. Для этой цели в карбюраторе есть болт качества смеси (отмечен стрелкой), вращая который можно в некоторых пределах изменять состав смеси. На разных моделях карбюраторов винт «качества» работает по разному принципу: в одном случае винт «качества» перекрывает воздушный канал системы холостого хода, тем самым уменьшая или увеличивая количество воздуха в смеси (обогащает или обедняет ее), в другом случае винт «качества» регулирует количество уже готовой смеси (эмульсии) поступающей через специальный канал в впускной коллектор двигателя.

Скачать руководство по эксплуатации Stels Tactic 50

Содержание книги по обслуживанию Стелс Тактик 50

  1. Меры безопасности
  2. Знакомство с мотороллером
  3. Органы управления и приборная панель (стрелочные индикаторы)
  4. Описание индикаторов
  5. Органы управления и приборная панель (жидкокристаллическая)
  6. Описание индикаторов (жидкокристаллическая приборная панель)
  7. Основные органы управления
  8. Замок зажигания/Бензобак
  9. Багажные отделения
  10. Запуск двигателя Стелс Тактик
  11. Управление скутером
  12. Обкатка/Идентификация мопеда
  13. Проверка перед выездом
  14. Воздушный фильтр
  15. Замена трансмиссионного масла
  16. Аккумулятор
  17. Мойка и хранение
  18. Техническая информация
  19. Технические характеристики
  20. Периодичность смазки
  21. Карта технического обслуживания
  22. Рекомендации
  23. Условия гарантии
  24. Гарантийный талон

Мануал, как правило, поставляется вместе с мотороллером. Обычно его оставляют в багажнике скутера. В конце руководства имеется страница гарантийного талона. Она должна быть обязательно заполнена (если продавец не предоставил гарантию на мопед отдельно), ведь иначе Вы не сможете произвести бесплатный ремонт своего Tactic 50 в сервисном центре.

Источник

Диагностика

Перед тем, как установить воздушный фильтр, включите зажигание и ножкой кикстартера подрыгайте несколько раз, пока двигатель не заработает.

Если он не запускается, то самая частая причина – это барахлит система холодного пуска.

Проверяем так: прикройте отверстие карбюратора пальцами, чтобы max обогатить смесь бензином, и продолжайте трыкать кикстартером.

Если мотор завелся и в процессе работы обороты не опускаются, то ищите причину именно в системе холодного пуска.

Если система холодного пуска исправна, то после запуска двигателя обороты поднимутся и постепенно, в течение 10 минут, начнут падать. На прогретом двигателе понемногу откручивайте большой винт (количества смеси) пока обороты не снизятся до средних уверенных холостых.

При этом из карбюратора не должны брызгать или выливаться капли бензина.

Если бензин брызгает из отверстия подачи воздуха, то это говорит о неисправности лепесткового клапана в двигателе. Тогда клапан нужно снимать и чистить или менять на новый.

А если бензин вытекает, то это свидетельствует о большом уровне бензина. Отрегулируйте уровень поплавка и обеспечьте герметичность игольчатого клапана.
