Карбюратор скутера — устройство и принцип работы

Признаки необходимости регулировки

По определенным признакам, проявляющимся в ненормальной работе двигателя, можно сделать заключение, что карбюратор нуждается в настройке.

Перечень отклонений достаточно широкий:

Правильная настройка карбюратора скутера

  • силовая установка не развивает необходимую мощность под нагрузкой;
  • при резком ускорении скутера чувствуются провалы в работе двигателя;
  • холодный мотор тяжело запустить стартером после длительной стоянки;
  • силовой агрегат скутера потребляет топливо в увеличенном количестве;
  • отсутствует быстрый отклик мотора на резкий поворот акселераторной ручки;
  • двигатель может внезапно остановиться из-за недостатка топливной смеси.

Следует выполнить настройку карбюратора при наличии признаков необходимости регулировки

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Обслуживание карбюратора

Ежедневно эксплуатируя скутер необходимо осматривать устройство на наличие подтеканий через уплотнения. Обнаружив подтекания нужно немедленно их устранить. Подтянуть крепление крышек и соединения топливных шлангов.

Содержать устройство в чистоте. Периодически заниматься чисткой и промывкой деталей. Как это сделать есть статья чистка карбюратора скутера 4т.

Регулярно проверять крепление к двигателю, своевременно подтягивать. При разборке и чистке осматривать резьбовые соединения, очищать внутренние полости корпуса. Движущие детали проверяются на износ. Резиновые и бумажные прокладки на целостность. В случае разрывов и если прокладка измятая заменяются новыми.

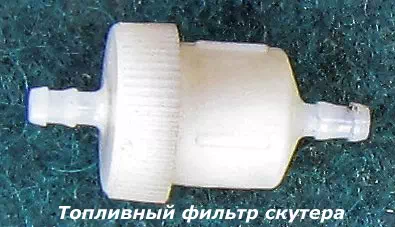

Не забывайте, что для нормальной работы необходим чистый воздух и чистый бензин. Поэтому своевременно заменяйте топливный фильтр. Первый раз замену нужно сделать через 1000 километров пробега, последующие через 4000 км.

Но воздушный фильтр не подлежит замене, Простая чистка фильтрующего элемента восстановит его первоначальные характеристики.

Единственное условие чистку нужно производить аккуратно. Иначе можно все испортить.

Диагностика

Перед тем, как установить воздушный фильтр, включите зажигание и ножкой кикстартера подрыгайте несколько раз, пока двигатель не заработает.

Если он не запускается, то самая частая причина – это барахлит система холодного пуска.

Проверяем так: прикройте отверстие карбюратора пальцами, чтобы max обогатить смесь бензином, и продолжайте трыкать кикстартером.

Если мотор завелся и в процессе работы обороты не опускаются, то ищите причину именно в системе холодного пуска.

Если система холодного пуска исправна, то после запуска двигателя обороты поднимутся и постепенно, в течение 10 минут, начнут падать. На прогретом двигателе понемногу откручивайте большой винт (количества смеси) пока обороты не снизятся до средних уверенных холостых.

При этом из карбюратора не должны брызгать или выливаться капли бензина.

Если бензин брызгает из отверстия подачи воздуха, то это говорит о неисправности лепесткового клапана в двигателе. Тогда клапан нужно снимать и чистить или менять на новый.

А если бензин вытекает, то это свидетельствует о большом уровне бензина. Отрегулируйте уровень поплавка и обеспечьте герметичность игольчатого клапана.

Назначение и принцип действия карбюратора

Карбюратор представляет собой важный узел двигателя внутреннего сгорания, отвечающий за приготовление топливовоздушной смеси и ее подачу в рабочий цилиндр в необходимом соотношении. Двигатель скутера с неотрегулированным карбюратором не может нормально функционировать. От правильности настройки устройства питания двигателя зависит стабильность оборотов, развиваемая мотором мощность, потребление бензина, реакция на поворот ручки газа, а также легкость запуска в холодное время года.

Важный узел двигателя внутреннего сгорания представляет собой карбюратор

Данный узел отвечает за подготовку воздушно-бензиновой смеси, концентрация компонентов которой влияет на характер работы силовой установки. Стандартным соотношением считается пропорция 1:15. Обеднение смеси до соотношения 1:13 обеспечивает стабильную работу двигателя на холостом ходу. Иногда также возникает необходимость обогатить смесь, выдержав пропорцию 1:17.

Благодаря правильно настроенному карбюратору обеспечивается легкий и быстрый запуск двигателя транспортного средства, а также стабильная работа мотора, независимо от температуры окружающей среды. Любой карбюратор оснащен жиклерами с калиброванными отверстиями, поплавковой камерой, иглой, регулирующей сечение топливного канала, а также специальными регулировочными винтами.

Процесс настройки предусматривает вращение специально винта в направлении часовой стрелки или в обратную сторону, что вызывает, соответственно, обогащение или обеднение рабочей смеси. Регулировочные мероприятия выполняются на прогревшемся моторе. При этом, карбюраторный узел должен быть предварительно тщательно промыт и очищен от засорений.

Очень важно для скутера состояние воздушного фильтра

Воздушный фильтр – важный элемент в системе питания скутера. Фильтр должен быть всегда чистым, не иметь даже немного грязи, тем более не быть забитым грязью, пылью, тополиным пухом и другой нечистью. В противном случае эта грязь будет препятствовать свободному поступлению свежего воздуха в карбюратор, что изменит соотношение воздух/бензин в горючей смеси (сделает её более богатой); также эта грязь непременно проникнет в карбюратор, закупорит жиклёры, трубочки и т.д., что в свою очередь также изменит соотношение воздух/бензин в горючей смеси (сделает её бедной); ну и наконец, в самом худшем варианте посторонние мелкие частицы проникнут в камеру сгорания, что может повредить стенки цилиндра и снизить компрессию, проще говоря, двигатель крякнет. Так что, прочищайте воздушный фильтр почаще.

Часто в скутерах используются фильтры “нулевого” сопротивления из специального поролона. Такой фильтр требует самого регулярного ухода: промывка и пропитка поролона специальным маслом, способным к желированию.

Масло для пропитки фильтров производится по специальной рецептуре, хотя вполне нормально использовать и обычное моторное или трансмиссионное. Масло предотвращает проникновение воды, пыли и грязи в двигатель. Срок очередного обслуживания фильтра скутера можно определить по “выцветанию” окраски фильтра. Подробнее о чистке воздушного фильтра скутера.

Как настроить работу двигателя на холостом ходу

Работы по настройке системы питания выполняются после разогрева двигателя до рабочей температуры. Все типы карбюраторов, установленные на скутерах, оснащены винтом, предназначены для регулирования оборотов на холостом ходу. Изменение положения регулировочного элемента позволяет обеспечить работу мотора на стабильных оборотах во время холостого хода.

В зависимости от модели транспортного средства, регулировочные элементы располагаются в разных местах, поэтому необходимо тщательно изучить инструкцию и определить, где у скутера расположен винт настройки холостых оборотов.

Вращение винта в направлении движения часовой стрелки позволяет увеличить частоту вращения коленчатого вала. Поворот в противоположную сторону, соответственно, обеспечивает снижение оборотов. Для выполнения регулировочных операций необходимо прогреть силовую установку мотороллера в течение четверти часа.

Затем завинчивают винт или выполняют его откручивание, пока не добьются стабильной и четкой частоты вращения двигателя транспортного средства. Регулировка выполняется с небольшим шагом путем плавного вращения. После каждой манипуляции двигатель должен поработать на протяжении нескольких минут для стабилизации оборотов.

Как снять и почистить карбюратор скутера

Чтобы двигатель скутера правильно и устойчиво работал, развивал хорошую мощность, ему необходима качественная рабочая смесь из воздуха, бензина и масла (если речь о двухтактном моторе). Эта смесь готовится в карбюраторе при смешивании составных частей в определённых пропорциях. И такой важный прибор как карбюратор должен быть чистым чтобы хорошо работать.

Процедуру чистки карбюратора скутера рекомендуется проводить хотя бы раз на 1-2 тысячи километров пробега. Какими могут быть признаки грязи в карбюраторе? Прежде всего, неустойчивая работа двигателя. То есть капризы при заводе двигателя, а также нестабильность работы на холостом ходу – скутер попросту может заглохнуть при остановке.

Когда я только купил скутер, мне процедура чистки карбюратора представлялась не легче, чем собрать и запустить в космос ракету. Однако, набравшись храбрости и приступив непосредственно к делу, я с удивлением для себя обнаружил, что это делается очень просто.

Для того чтобы снять и почистить карбюратор на скутере, потребуются следующие инструменты и жидкости:

  • торцевой ключ на 10 с универсальной рукояткой и удлинителем
  • крестовая и шлицевая отвёртки
  • кисточка
  • ванночка
  • перчатки
  • защитные очки
  • очиститель карбюратора аэрозольный
  • бензин

Поскольку я заранее приготовился, чтобы сделать репортаж, то покажу всё максимально подробно.

Как снять карбюратор со скутера

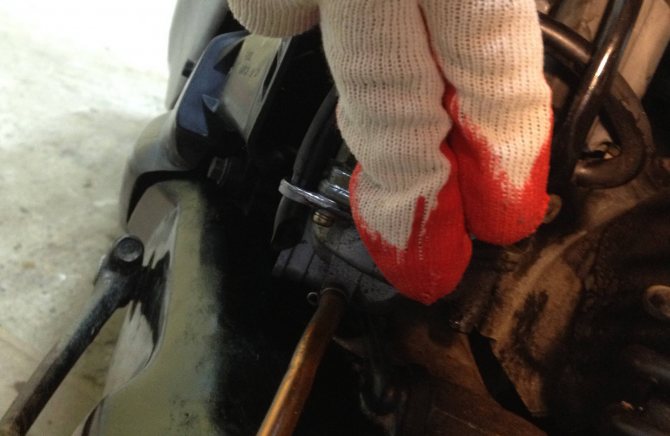

Сначала необходимо снять подседельный отсек (унитаз) скутера, открутив 4 болта, которые его держат. На Honda Tact потребуется ещё отвинтить крышку маслобака.

Чистка карбюратора

Удобно работать специальным очистителем – ABRO, ВЭЛВ, KERRY – чем дороже, тем эффективнее: тонкая трубка хорошо входит в жиклер, колпачок разбрызгивателя не заклинивает. Баллончик находится под большим давлением и играет роль своеобразного компрессора с впрыском специальной промывочной жидкости. Не забудьте о технике безопасности: при попадании на кожу очиститель вызывает раздражения, а для глаз можно получить серьезные ожоги. Защитные очки обязательны! Чистку надо производить на свежем воздухе.

Вставляем трубку очистителя в жиклеры и продуваем. Проверяем состояние всех отверстий в жиклерах. Если там есть твердые частицы, с которыми очиститель не справляется, надо прочистить отверстия иглой. При мойке струя раствора брызгает из жиклера. Таким же способом промываются все каналы карбюратора. Активно скапливается грязь в крышке поплавковой камеры – фактически это отстойник для топлива, поэтому его надо протереть тщательно.

Назначение и принцип действия карбюратора

Карбюратор представляет собой важный узел двигателя внутреннего сгорания, отвечающий за приготовление топливовоздушной смеси и ее подачу в рабочий цилиндр в необходимом соотношении. Двигатель скутера с неотрегулированным карбюратором не может нормально функционировать. От правильности настройки устройства питания двигателя зависит стабильность оборотов, развиваемая мотором мощность, потребление бензина, реакция на поворот ручки газа, а также легкость запуска в холодное время года.

Важный узел двигателя внутреннего сгорания представляет собой карбюратор

Данный узел отвечает за подготовку воздушно-бензиновой смеси, концентрация компонентов которой влияет на характер работы силовой установки. Стандартным соотношением считается пропорция 1:15. Обеднение смеси до соотношения 1:13 обеспечивает стабильную работу двигателя на холостом ходу. Иногда также возникает необходимость обогатить смесь, выдержав пропорцию 1:17.

Благодаря правильно настроенному карбюратору обеспечивается легкий и быстрый запуск двигателя транспортного средства, а также стабильная работа мотора, независимо от температуры окружающей среды. Любой карбюратор оснащен жиклерами с калиброванными отверстиями, поплавковой камерой, иглой, регулирующей сечение топливного канала, а также специальными регулировочными винтами.

Процесс настройки предусматривает вращение специально винта в направлении часовой стрелки или в обратную сторону, что вызывает, соответственно, обогащение или обеднение рабочей смеси. Регулировочные мероприятия выполняются на прогревшемся моторе. При этом, карбюраторный узел должен быть предварительно тщательно промыт и очищен от засорений.

Внутренняя очистка карбюратора

Очистить карбюратор скутера изнутри можно двумя способами. Первый представляет собой промывание агрегата в бензине и продувание его насосом или компрессором, на который надеа специальная насадка с заостренным кончиком. Для выполнения второго способа понадобится покупка специального баллончика для очистки карбюратора, содержащего специальную промывочную жидкость. Использование данного способа исключает очистку бензином, поскольку баллончик является своеобразным компрессором и сам продувает карбюратор с помощью своего большого давления.

Оба вышеперечисленных способа эффективны в равной степени, достаточно выбрать самый удобный для себя.

При очистке карбюратора все каналы обязательно нужно промыть и продуть

Особое внимание необходимо уделить жиклерам, которые при чистке всегда откручиваются. Также нужно снять пусковой обогатитель и промыть его канал так, чтобы карбюратор по завершению очистки был абсолютно чистым как изнутри, так и снаружи

Поплавок возвращается на свое место, агрегат собирается в обратном порядке, а шланги масла и топлива подключаются заново. Чтобы скутер завелся, бензин нужно прокачать в поплавковую камеру, а также перенастроить холостые обороты и качество смеси (только при отклонениях в работе).

Принцип работы карбюратора скутера

Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.

Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:

  • Жиклеры.
  • Игла, дозирующая поступление кислорода.
  • Золотник.
  • Дроссельная заслонка.

Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду

От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам

1 – пусковой обогатитель, 3 – поплавок, 4 – поплавковая камера, 5 – главный жиклер, 6 – обогреватель карбюратора, 7 – дроссель с иглой

Пусковой обогатитель скутера

Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.

Устройство пускового обогатителя

Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:

  • Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
  • После того как двигатель будет остановлен, игла будет убрана обратно.

Устройство поплавковой камеры

Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.

Устройство поплавковой камеры

От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.

Устройство дозирующей системы подачи топлива

Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.

Устройство дозирующей системы

Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.

Холостой ход – принцип работы

Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.

Устройство системы холостого хода

Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.

При недостатке качества смеси добиваемся максимальных холостых оборотов. Когда мотор прогреется, достаточно будет снова уменьшить обороты до нормального значения.

Пусковой обогатитель, электроклапан

Садитесь поудобнее, речь у нас пойдет об одной из самых таинственных деталей скутера — пусковом обогатителе. Сия деталька мала, но очень важна. Именно она помогает заводить холодный двигатель скутера без геморроя в любую погоду. Только благодаря ей скутер легко заводится с полпинка, а у кого не так — значит руки криво растут Благодаря ей, родимой, скутер не стреляет в глушитель как отечественные мото, а работает на холостых тихо и ровно. Хвала японцам, что они изобрели эту штуку! — говорю я на полном серьезе.

Дык, значить, что же это такое — пусковой обогатитель? Это по сути дела дополнительный маленький карбюратор, стоящий параллельно основному. С основным карбюратором он соединяется тремя каналами — воздушным, эмульсионным и топливным, высверленными в его корпусе. Воздух забирается до дроссельной заслонки, эмульсия (смесь) подается после нее, непосредственно в выходной патрубок карбюратора. Бензин берется из общей поплавковой камеры. Таким образом, с некоторой натяжкой, обогатитель можно считать независимым устройством. С натяжкой, потому что он, все же, конструктивно неотделим от карбюратора.

А теперь посмотрим на рисунок.

В карбюраторе имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9. Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушно-бензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же, как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки.При пуске холодного двигателя заслонка поднята (открыта). При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе.

После того как двигатель запустился, но еще не прогрелся ему нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор, бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель. При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель разогревает привод 3. Внутри него, очевидно, находится газ или жидкость, кипящая при низкой температуре и поршень, связанный со штоком 4. При нагреве привода шток постепенно выдвигается на 3-4 мм и через толкатель 5 приводит в движение заслонку. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом.

Таким образом, двигатель прогревается вместе с термоэлектроклапаном и смесь постепенно обедняется. Минут через 3-5 заслонка закрывается совсем и степень обогащения смеси на горячем двигателе задается только системой холостого хода карбюратора. При остановке двигателя прекращается нагрев клапана, привод заслонки остывает и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Такая конструкция обогатителя применяется практически на всех современных скутерах. В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя. Иногда, также, встречается ручной привод заслонки через тросик от ручки на руле («Choke»).

Теперь «болезни» системы

1. Может быть забит грязью воздушный канал. Смесь при этом сильно переобогащается, даже после прогрева двигателя.

2. Может быть забит грязью жиклер. Он очень тонкий, и это нередко случается. При этом обогатитель работает наоборот — обедняет смесь, затрудняя пуск.

3. Нарушен контакт с «таблеткой» нагревателя. Клапан при этом не нагревается и не закрывается. Двигатель работает все время на переобогащенной смеси и не развивает положенной мощности. Сопротивление на контактах клапана легко измерить, оно должно быть в районе нескольких Ом.

4. Обломаны усики на

Как проверить качество регулировки карбюратора мопеда «Альфа»?

На этом этапе нужно отрегулировать качество смеси на ходу. Для этого нужно завести мопед и поехать кататься на половине выкрученной ручки газа. После этого можно смотреть на состояние свечи: черная – слишком много бензина во время езды, белая – воздуха. Как быть в этом случае? Можно вытащить иглу и пазы, которые регулируют количество бензина. При передвижении стопорного колечка наверх топлива будет подаваться меньше, а воздуха больше, и наоборот. После этого снова выполняется проверка, и если при повернутом на полную газе мотор не глохнет, то это знак, что все хорошо.

Кроме того, проблема может быть в главном жиклере, который отвечает за режим «полный газ»: в этом случае его следует заменить на более маленький или большой. Проверкой будут служить следующие действия: при езде на полном газе нужно чуть-чуть сбавить. Если будут слышны хлопки, то нужен меньший жиклер.

Значение карбюратор

Перед тем как настраивать карбюратор на скутере, необходимо еще раз изучить назначение этой системы

Это поможет оценить важность периодического проведения подобных работ

В карбюраторе происходит смешение топливной смеси (бензина и воздуха) перед ее подачей в цилиндр двигателя

От правильной работы этой системы зависит долговечность, скорость и мощность работы мотора, расход горючего, а также, что немаловажно, безопасность езды

К процессу регулировки следует подходить комплексно

Некоторые владельцы представленного вида транспортных средств по незнанию недооценивают важность такого обслуживания карбюратора. В лучшем случае неопытный водитель отрегулирует лишь винт качества подачи топлива

Это дает результат, но только при эксплуатации мотора на низких или холостых оборотах.

Признаки проблем с уровнем топлива в карбюраторе

Прежде чем начинать ремонт любого узла автомобиля или иного транспортного средства, важно удостовериться в том, что проблема вызвана тем или иным узлом

В случае, когда заливает карбюратор, проверить неисправность именно этого узла очень просто – достаточно проанализировать поведение автомобиля и обратить внимание на некоторые аспекты в его функционировании. В частности, при проблеме с топливоснабжением будут наблюдаться:

  • сложности с запуском двигателя, особенно с неплохо прогретым мотором;
  • нестабильный или повышенный холостой ход;
  • проблемы с настройкой «холостых»;
  • струйки или настоящие клубы чёрного дыма из выхлопной трубы;
  • провалы при средних и сильных нажатиях на педаль газа;
  • чёрный бархатистый нагар на свечах зажигания.

Отметим, что такая симптоматика наблюдается и при переливе топлива у карбюратора бензопилы, и мотоцикла, и мопеда, и автомобиля, и даже на мотоблоке. Однако у узлов с небольшой и, как правило, параллельной топливной системой, какими оснащены мультикультиватор, мопед или скутер, также наблюдается ещё один признак – наличие в воздушном фильтре бензина. Если такой симптом имеет место, то можно гарантировано сказать, что карбюратор переливает и требует принятия некоторых мер.

Регулировка настройка карбюратора

Регулировка карбюратора на скутере состоит из нескольких этапов, которые включают в себя: регулировку холостого хода, регулировку качества смеси и регулировку уровня топлива в поплавковой камере.

Настройка карбюратора 2т и 4т скутера принципиальных отличий не имеет, за исключением того, что на некоторых моделях карбюратора может отсутствовать винт регулировки качества смеси и поэтому качество смеси приходиться настраивать только регулировкой иглы и поплавка в карбюраторе скутера

Регулировка холостого хода

Карбюратор 2-х тактного скутера (Honda Dio)

Карбюратор 4-х тактного скутера

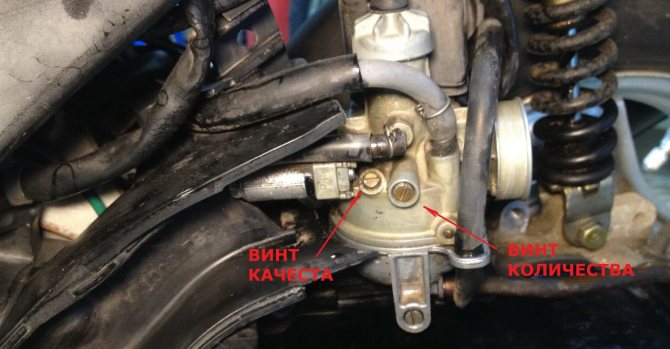

1 — винт холостого хода, 2 — винт качества смеси

1 — винт качества смеси, 2 — топливоприёмный штуцер, 3 — штуцер для слива топлива из поплавковой камеры, 4 — винт-пробка поплавковой камеры.

Регулировка качества смеси

Качество смеси является очень важным моментом при регулировке карбюратора, поскольку при бедной смеси двигатель может перегреваться и терять мощность, а при богатой смеси образуется нагар в камере сгорания.

Регулировку качества смеси выполняем с помощью регулировочного винта. Смесь обогащается если мы проворачиваем винт по часовой стрелке и обедняется при проворачивании против часовой стрелки.

Схема регулировки выглядит так:

  • Прогреваем скутер в течении 10 минут, глушим двигатель,
  • Закручиваем винт до конца по часовой стрелке,
  • Откручиваем на 1,5 оборота назад против часовой стрелки
  • Заводим двигатель и поворачиваем винт назад ещё на 1/3 оборота. Даём двигателю поработать 2 минуты.
  • Если обороты повышаются, то откручиваем винт ещё на 1/4 оборота против часовой стрелки. Также даём двигателю поработать 2 минуты.
  • Повторяем предыдущий шаг, до тех пор, пока обороты не начнут падать (не забывайте перед каждым изменением дать двигателю поработать 2 минуты)
  • Если обороты начали падать, то вкручиваем винт по часовой стрелке на 1/4 оборота.

Таким образом достигается устойчивая работа двигателя на любых допустимых оборотах. В идеальном случае двигатель должен хорошо работать в открученном на 1,5 — 2 оборота положении винта регулировки качества смеси. Однако из за износа деталей двигателя этот диапазон может меняться. Если же в карбюраторе вашего скутера отсутствует винт регулировки качества смеси, то настройку необходимо проводить только с помощью регулировки положения иглы карбюратора.Поднимаем иглу — смесь обогащается, опускаем иглу — смесь обедняется.

По нагару на свечке можно узнать о неправильной регулировке качества смеси. Если нагар на свечке чёрного цвета и его много — смесь слишком богатая. Если нагар практически белого цвета — смесь слишком белая.

Регулировка уровня топлива (в поплавковой камере)

Уровень топлива в поплавковой камере можно проверить с помощью с помощью прозрачной трубки, снизу карбюратора. Для того чтобы это можно было сделать необходимо открутить сливочный винт, поднять трубку в направлении к верху карбюратора. Теперь проверяем уровень топлива при рабочем двигателе скутера. Он должен находится чуть ниже выпирающей юбки в месте крепления крышки поплавковой камеры к карбюратору.

Если уровень мал или, как бывает чаще, слишком высок, то необходимо снять крышку и отрегулировать момент срабатывания запорной игры с помощью загибания держателя иглы (небольшого усика) в очень небольшом диапазоне.

Стоит помнить что, при неисправности карбюратора или загрязнения его внутренних элементов, регулировка карбюратора возможно позволит лишь временно решить проблему.

Вот и весь принцип настройки карбюратора на китайском и японском (Honda, Suzuki, Yamaha и д.р.) скутере. Теперь вы можете самостоятельно проводить ремонт и регулировку карбюратора на 2т и 4т двигателе скутера с объёмом 50 и 150 кубов.

Регулировка карбюратора скутера 4т

Одной из наиболее важных деталей любого скутера считается карбюратор, именно он отвечает за правильную подачу топлива, а поэтому следует иметь правильно настроенный карбюратор. Изначально производитель делает скутера, которые бы подходили под определенную климатическую обстановку, а с нашими переменами погоды топливная система может не справляться, в результате чего карбюратор работает неправильно и чаще всего не держит обороты. Именно поэтому современные скутера оснащаются различными регулировочными болтами, чтобы владелец транспортного средства смог настроить двигатель под нужные параметры, и регулировка карбюратора скутера не вызывала трудностей.

Карбюратор — это определенная деталь скутера, которая отвечает за приготовление топливной смеси, при этом смешивается бензин с воздухом. Стандартно соотношение бензина и воздуха составляет 1 к 15, поэтому любой карбюратор должен выдавать эти показатели. Также в зависимости от данного соотношения смесь может быть разной, в вышеуказанных параметрах она будет оптимальной. Но если вы хотите получить смесь, которая бы не глушила двигатель на холостых оборотах, делайте соотношение 1 к 13.

После этого можно назвать смесь «богатой». И, наконец, последний тип — бедная смесь. Это наиболее худший вариант, где соотношение топлива с воздухом составляет 1 к 17. При бедной смеси есть риск образования нагара в поршне и полная его поломка, поэтому дальше мы расскажем о том, как происходит регулировка карбюратора на скутере 4т.
