Чистка карбюратора скутера

Устройство и подключение карбюратора скутера Yamaha

Скутер Ямаха Джог является одним из самых популярных на российском рынке: это объясняется простотой и надежностью модели, ее доступной ценой. Устройство карбюратора данного скутера стандартно, поэтому разобраться с ним можно, пользуясь описанием, данным выше. Однако при его установке у неопытных владельцев могут возникать некоторые сложности, с которыми мы поможем разобраться.

Устройство стоит рассмотреть более подробно. Это поможет понять не только то, как регулировать карбюратор и правильно пользоваться им, но и как правильно его подключить.

  • К корпусу карбюратора крепится пусковой обогатитель: он небольшого размера, размещен в пластмассовом корпусе. Он имеет два болта с уплотнителями из резины. Питание обогатителя происходит через 12 В аккумулятор. Это устройство используется для запуска мотора на холодную, так как позволяет обогатить смесь кислородом автоматически.
  • Штуцер подсоединяется к шлангу подачи топлива, идущему от краника бензобака.
  • Если обогатитель надо снять, потребуется не только открутить болты, но и отсоединить электрический клапан, к которому идет всего два провода.
  • Смесительная камера имеет специальную крышку, к которой крепится болт. Если его открутить, можно добраться до дроссельной заслонки. Это позволяет проверить, присоединен ли тросик газа, а также добраться до иглы, регулирующей уровень подачи топлива и воздуха. Если карбюратор нуждается в чистке, обязательно потребуется вытащить дроссель.
  • Разъем обогатителя имеет выходы на два провода, желтый подключен к генератору, зеленый идет на массу. В принципе, если перепутать полярность, ничего не случится, и устройство все равно будет работать.
  • Для работы обогатителя должно приходить напряжение с аккумулятора. При нагреве элемента внутри устройства игла будет выдвигаться.
  • С воздушным фильтром соединен специальный штуцер, между ними есть колено из резины.
  • На корпусе карбюратора расположен несколько винтов, при помощи которых можно регулировать холостые обороты и качество смеси.
  • Поплавковая камера прикручивается снизу и имеет 4 болта крепления.
  • Существует дополнительный штуцер для подачи масла: он самый маленький.
  • Второй штуцер нужен для связи с атмосферой, на него ничего надевать не нужно.
  • К третьему подключается бензошланг. Он идет к вакуумному крану бензобака.

четверг, 28 сентября 2021 г.

Схема карбюратора на 139qmb

Проверьте все уплотнительные кольца на предмет повреждений. Замените, если в это необходимо.

При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.

Возможные неисправности карбюратора CVK

1.Двигатель трудно запускается

— Нет искры -Плохая компрессия

2. Нет топлива в карбюраторе

-Закрытая топливная магистраль -Закрытый топливный фильтр -Заблокирована вакуумная линия -Поврежденапорвана вакуумная линия -Засорилась впускная игла -Уровень поплавка установлен слишком высоко

3. Слишком много топлива для двигателя

-Загрязненный воздушный фильтр -Утечка воздуха в коллекторе –Неисправен обогатительный клапан -Заблокирован воздушный канал в карбюраторе

4. Слишком богатая или слишком белдная смесь воздуха / топлива

-Неисправен обогатительный клапан -Затянутый винт холостого хода -Поплавковая игла застряла или загрязнена -Высота поплавка слишком высокая или слишком низкая -Заблокированный канал воздуха в карбюраторе -Загрязнен воздушный фильтр -Утечка воздуха в карбюраторе или коллекторе

5. Двигатель не ускоряеться

-Плохая искра -Винт воздушной смеси слишком затянут -Неисправен ускорительный насос

6. Почти не реагирует на ручку газа

-Слабая искра/плохое воспламенение -Заблокированная топливная магистраль -Заблокированный топливный фильтр -Плохое топливо -Вода в топливе -Утечка воздуха в карбюраторе или коллекторе -Неисправен обогатительный клапан -Затруднено движение топлива в карбюраторе -Вакуумная заслонка застряла -Поврежденная вакуумная диафрагма -Грязь в карбюраторе

Снятие карбюратора

1. Снимите сиденье и емкость под ним. 2. Снимите правую боковую панель. 3. Отсоедините разъем кабеля пускового обогатителя. 4. Ослабьте винт сливного отверстия карбюратора и слейте топливо из поплавковой камеры. 5. Ослабьте хомуты во впускной трубке и впускном коллекторе. 6. Ослабьте трос дроссельной заслонки и вытащите его из суппорта и из сектора управления дроссельной заслонкой. 7. Отсоедините топливную магистраль от карбюратор. 8. Снимите воздухозаборную трубку воздухана и вытаскивайте карбюратор прямо обратно из впускного коллектора. 9. Снимите пусковой обогатитель с карбюратора.

Проверка обогатительного клапана

1. Проверьте уровень сопротивления. 2. Стандартное значение ниже 5, если холодно. 3. Подключите обогатитель к 12 В аккумулятору. 4. Плунжер должен выдвинуться на 3/8 дюйма(примерно 10 мм) через 5 минут.

5. Проверьте иглу и её рабочее место в карбюраторе. 6. При необходимости замените. 7. Установите обогатительный клапан в место установки и нажмите вниз. 8. Установите стопорное кольцо и завинтите винты.

Клапан отсечки воздуха

1. Отвинтите два винта траверсы, тросика дроссельной заслонки, и снимите её. 2. Отвинтите два винта клапана отсечки воздуха. 3. Снимите пружину и вакуумную мембрану. 4. Проверьте на износ мембраны, замените если необходимо. 5. Очистите каналы, удалите грязь.

Вакуумная камера

1. Выверните два винта и снимите крышку 2. Снимите пружину, заслонку мембраны. 3. Снимите топливную иглу. Будьте особенно осторожны, чтобы не повредить мембрану. Заменить если она повреждена.

Это интересно: 10-ка лучших автомобилей для дальних поездок

1. Проверьте иглу на износ и замените, если необходимо.

Поплавковая камера.

1. Выверните три винта и снимите поддон поплавковой камеры. 2. Снимите штифт, который держит поплавок. 3. Выверните основной топливный жиклер, жиклер холостого хода и винт регулировки качества смеси холостого хода.

Будьте осторожны, чтобы не сломать топливные жиклеры и винт качества смеси. Подсчитайте количество оборотов при удалении винта качества смеси. При переустановке жиклеров и винта не затягивайте их.

4. Очистите жиклеры растворителем и сжатым воздух. 5. Очистите корпус карбюратора и все каналы сжатым воздухом.

1. Проверить поплавковую иглу и её седло, продуть от грязи. 2. Установите жиклер холостого хода, распылитель топливной иглы, основной топливный жиклер в карбюратор.

3. Установите поплавок. Отрегулируйте винт качества топлива. Стандартная настройка — 2 оборота, плюс или минус 1/4 оборота. 4. После установки поддона поплавковой камеры, проверьте уровень топлива с помощью небольшой линейки или калибратора. Правильный уровень топлива составляет 20,5 мм (0,807 дюйма).

Принцип работы карбюратора скутера

Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.

Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:

  • Жиклеры.
  • Игла, дозирующая поступление кислорода.
  • Золотник.
  • Дроссельная заслонка.

Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду

От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам

1 – пусковой обогатитель, 3 – поплавок, 4 – поплавковая камера, 5 – главный жиклер, 6 – обогреватель карбюратора, 7 – дроссель с иглой

Пусковой обогатитель скутера

Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.

Устройство пускового обогатителя

Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:

  • Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
  • После того как двигатель будет остановлен, игла будет убрана обратно.

Устройство поплавковой камеры

Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.

Устройство поплавковой камеры

От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.

Устройство дозирующей системы подачи топлива

Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.

Устройство дозирующей системы

Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.

Холостой ход – принцип работы

Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.

Устройство системы холостого хода

Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.

При недостатке качества смеси добиваемся максимальных холостых оборотов. Когда мотор прогреется, достаточно будет снова уменьшить обороты до нормального значения.

Диагностика

Перед тем, как установить воздушный фильтр, включите зажигание и ножкой кикстартера подрыгайте несколько раз, пока двигатель не заработает.

Если он не запускается, то самая частая причина – это барахлит система холодного пуска.

Проверяем так: прикройте отверстие карбюратора пальцами, чтобы max обогатить смесь бензином, и продолжайте трыкать кикстартером.

Если мотор завелся и в процессе работы обороты не опускаются, то ищите причину именно в системе холодного пуска.

Если система холодного пуска исправна, то после запуска двигателя обороты поднимутся и постепенно, в течение 10 минут, начнут падать. На прогретом двигателе понемногу откручивайте большой винт (количества смеси) пока обороты не снизятся до средних уверенных холостых.

При этом из карбюратора не должны брызгать или выливаться капли бензина.

Если бензин брызгает из отверстия подачи воздуха, то это говорит о неисправности лепесткового клапана в двигателе. Тогда клапан нужно снимать и чистить или менять на новый.

А если бензин вытекает, то это свидетельствует о большом уровне бензина. Отрегулируйте уровень поплавка и обеспечьте герметичность игольчатого клапана.

Настройка карбюратора 139qmb

Смесь, приготовленная карбюратором, в зависимости от соотношения бензина и воздуха может быть богатой, обогащенной, нормальной, обедненной и бедной. Это я их перечислил в порядке убывания процентного содержания бензина (то есть бедная смесь содержит меньше всего бензина и больше всего воздуха). На богатой и бедной смесях двигатель нормально работать не может — слишком далеки они от оптимума. Смесь с максимальным количеством бензина, на которой двигатель еще может работать без перебоев, называется обогащенной. Соответственно, с минимальным — обедненной. Серединка между ними условно считается нормальной. Заметили нюанс? Состав смеси привязывается не к числам — столько-то грамм бензина на литр воздуха, а к работе двигателя. То есть это в некоторой мере относительный параметр. Например, смесь, для холодного двигателя являющаяся обогащенной, для горячего станет богатой.

Регулировать состав смеси, по логике (ну раз она состоит из бензина и воздуха), можно либо изменением количества подаваемого бензина, либо количества засасываемого воздуха. Но для достижения максимальной мощности надо дать двигателю возможность засасывать как можно больше воздуха, а уж под это количество подобрать такую пропорцию бензина, чтобы смесь получилась нормальной или слегка обогащенной.

На крышке фильтра спереди хоботок, через который происходит засос воздуха. А на его конце затычка с четырьмя отверстиями. Она была нужна на период обкатки, а по окончании обкатки ее можно убрать. Вытаскиваем. Следующее, что находится на пути поступающего в двигатель воздуха — поролоновый фильтр. Убрать его нельзя, но уменьшить сопротивление можно. Для этого мыть его нужно определенным образом. Готовим смесь моторного масла с бензином в соотношении 1:10, в этой смеси моем фильтр, потом с силой отжимаем в кулаке, не выкручивая, кладем сушиться минут на пять (не на солнце), потом ставим обратно. При таком способе мытья фильтр имеет малое сопротивление и в то же время сохраняет достаточные фильтрующие свойства. Количество воздуха мы увеличили. Теперь надо увеличить количество бензина.

Оно регулируется иглой на воздушной заслонке (золотнике). Чем выше поднята игла, тем больше бензина. Игла поднимается вместе с золотником, и еще ее положение относительно золотника можно менять. Золотник находится под пластиковой крышкой в центре карбюратора, игла вставлена в отверстие в дне золотника, ее можно достать пинцетом. Но сначала — крышка. В ее центре есть выступ (штырь), на котором фиксируется пружина золотника. Но при такой длине (порядка 20мм) он еще и затрудняет подъем золотника до конца вверх, что вполне оправданно при обкатке и совершенно не нужно после нее. Для фиксации пружины вполне хватит 6 — 7 мм. Обкусываем лишнее. На фото крышка со штырем до

А вот она же после:

Теперь подъему золотника до предела вверх ничто не мешает.

Последний объект регулировки — игла. В карбюраторе скутеров GX она не имеет регулировочных канавок, так что поднять ее можно надеванием шайб соответствующей толщины, например от крепежа М2,5. Максимум, на сколько ее имеет смысл поднимать — 1,5 мм, с шагом примерно 0,25 мм.

На фото игла с двумя текстолитовыми шайбами примерно по 0,5 мм:

Теперь можно перейти к тонкой настройке. Подкладываем под упор иглы для начала шайбу 0,5мм, собираем, закрываем карбюратор и заводим. Даем прогреться. Если двигатель работает ровно, но при разгоне изменяет тон на хриплый (др-др-др вместо у-у-у, это работа через такт) — смесь богатая, надо опустить иглу, то есть шайбу поставить потоньше. Для уточнения вставляем в хоботок затычку. Стало еще хуже — точно смесь богатая. А если двигатель работает с провалами, особенно заметными на высоких оборотах, и после провала часто бывает рывок ( у-у-у-у-бубубу- ууу!) — смесь бедная. Опять уточняем затычкой: с ней стало лучше — точно бедная. Поднять иглу. Наконец находим положение, при котором нет симптомов ни богатой, ни бедной смеси.

И последнее — регулировка холостого хода. Делается на прогретом двигателе. Заводим, отпускаем газ и винтом качества (он сбоку, см. последние фото статьи) добиваетмся максимального повышения оборотов. Потом винтом количества понижаем обороты до минимально устойчивых и снова

винтом качества поднимаем их до предела ( в принципе, эта вторая итерация может и не понадобиться). Все, регулировка карбюратора закончена. Можно ехать кататься. Увидите, что у вас улучшилась динамика и прибавилось 3, а то и 5 км/ч максимальной скорости.

Чистка карбюратора

Удобно работать специальным очистителем – ABRO, ВЭЛВ, KERRY – чем дороже, тем эффективнее: тонкая трубка хорошо входит в жиклер, колпачок разбрызгивателя не заклинивает. Баллончик находится под большим давлением и играет роль своеобразного компрессора с впрыском специальной промывочной жидкости. Не забудьте о технике безопасности: при попадании на кожу очиститель вызывает раздражения, а для глаз можно получить серьезные ожоги. Защитные очки обязательны! Чистку надо производить на свежем воздухе.

Вставляем трубку очистителя в жиклеры и продуваем. Проверяем состояние всех отверстий в жиклерах. Если там есть твердые частицы, с которыми очиститель не справляется, надо прочистить отверстия иглой. При мойке струя раствора брызгает из жиклера. Таким же способом промываются все каналы карбюратора. Активно скапливается грязь в крышке поплавковой камеры – фактически это отстойник для топлива, поэтому его надо протереть тщательно.

В вашем браузере отключен JavaScript

При покупке японского скутера может возникнуть вопрос чистки и настройки карбюратора, это совсем не удивительно ведь новых мопедов на территории России, либо же Украины почти нет, все экземпляры поступают к нам в поношенном состоянии и уже здесь «шаманятся» умелыми мастерами и приводятся в соответствующий вид. Вы можете задаться вопросом, зачем же тогда брать японца, если можно взять нового китайца? Да, но даже бывшая в употреблении японская техника бывает лучше новой китайской.

И так для начала необходимо снять сам карбюратор скутера (пример приводится с тем учетом, что пластик уже снят), для этого необходимо отцепить патрубок воздушного фильтра с одной стороны, и входной патрубок в сам двигатель с другой. Следует также проверить и эти патрубки, при наличии трещин или же дыр в них, произвести замену. Возможные проблемы с карбюрацией, обеднением или же обогащением смеси, могут быть именно связаны с этим. Требуется отсоединить проводку ( она идет к электромагнитному клапану), топливные трубки, трубки разряжения. После открутить винты, которые крепят верхнюю крышку карбюратора, к которой присоединен золотниковый дроссель с иглой. Открутить нижнюю часть — поплавковую камеру. Далее с помощью пневматического пистолета, либо же просто с помощью рта продуть все воздушные и топливные жиклеры. При наличии мусора, либо же пленки на поверхности поплавковой камеры, удалить лишнее, также стенки можно почистить или же промыть с помощью керосина , AWD-40.

Достать и осмотреть сеточку главного топливного жиклера.

Проверить подвижность поплавка, он должен пружинить под нажатиями Ваших пальцев. Проверить состояние дроссельного золотника и иглы, их поверхности.

После этого все собрать, если же скутер будет глохнуть, необходимо подрегулировать винт холостого хода и винт на качество смеси. На более новых моделях(Yamaha Jog SA16) существует всего один винт. В нормальных условиях винт должен быть выкручен на 1.5-2 оборота. Если после этого неполадка не исчезнет, следует регулировать винт при роботе двигателя на холостых оборотах.

Двигатель может глохнуть при неисправном электромагнитном клапане, проверить его работоспособность можно подключив его прямо к клеммам аккумулятора. Если он исправен, в течении 5 минут, игла должна вылезти на 14 мм.

Глохнуть двигатель может и при не исправном топливном кране, в нормальных условиях бензин не должен выливаться с топливной трубки. Это должно происходить лишь при разряжении, проверяем кран, втянув в себя воздух с трубки разряжения, топливо должно течь.

Вот в принципе основные моменты, которые следует учитывать при разборе карбюратора и всего что плотно связано с топливной смесью, если после проведенного выше осмотра неполадки и дальше тревожат Вас, обратитесь за консультацией к специалистам.

Регулировка уровня топлива

Завершающим этапом в рассмотрении темы о том, как настраивать карбюратор на скутере, является регулировка топлива в поплавковой камере. Это несложная, но важная процедура. Проверить уровень топлива можно при помощи прозрачной трубки. Она находится внизу карбюратора.

Сливной винт нужно открутить. Трубка поднимается вверх. В ней можно оценить уровень топлива в баке. Двигатель при этом должен находиться в работе. Трубка должна быть выше карбюратора. Уровень бензина должен определяться чуть ниже, чем бордюр крышки.

Если топлива мало или много, необходимо снять крышку и отрегулировать момент срабатывания иглы. При этом усик держателя нужно загибать, но в очень небольших диапазонах. Подобную регулировку следует выполнять поэтапно, иначе результат будет временным и должного эффекта регулировка не окажет.

Рассмотрев технологию, как настраивать карбюратор на скутере, каждый владелец подобного транспортного средства может произвести процедуру самостоятельно. Придерживаясь рекомендаций профессиональных автомехаников, а также проводя техобслуживание вовремя, можно значительно продлить срок эксплуатации карбюратора и двигателя

Поэтому вопросам регулировки необходимо уделять должное внимание

Как почистить карбюратор мотоцикла?

Выбор способа чистки карбюратора мотоцикла обычно основывается на степень повреждения двигателя засорением. Чтобы избавиться от примесей, деталь можно чистить без разборки. Кроме того, желательно разобрать детали, если вы хотите провести более тщательную очистку. Профессионалы также предлагают ультразвуковую чистку.

Как почистить карбюратор мотоцикла, не разбирая его

Вы можете сделать это, не разбирая его и не дожидаясь, пока он испачкается. Процесс без демонтажа больше рекомендуется для простое текущее обслуживание, особенно если карбюратор вашего мотоцикла не вызывает проблем с двигателем. В этом случае очистка проводится в профилактических целях. Все, что вам нужно сделать, это впрыснуть присадку в его топливный бак. Этот продукт избавит топливную систему от всех ее мелких остатков, включая внутреннюю часть карбюратора. На рынке доступны специализированные инъекционные препараты для этого типа операций. Некоторые пользователи называют их «реметаллизаторами» и заявляют, что они также защищают механические компоненты от остатков.

Однако использования этого продукта будет недостаточно, если он окажется слишком грязным. Поэтому лучше полностью разобрать его, чтобы тщательно очистить.

Регулировка уровня топлива

Завершающим этапом настройки является проверка уровня бензина в камере. Процедура несложная, но от ее правильности зависит последующая работа двигателя.

Топливо собирается в поплавковой камере. Его объем проверяется по прозрачной трубке. Нужный параметр можно узнать в документации к скутеру.

Снимается верхняя часть карбюратора. Уровень бензина должен быть чуть ниже отлива крышки. Если показания отличаются, необходимо отрегулировать ход запорной иглы путем подгибания усиков. Выставив нужный диапазон, узел собирают, скутер заводят и дают поработать несколько минут. После этого заново проверяют уровень.

Что представляет собой карбюратор китайского скутера и его возможности, недостатки, тюнинг

Схема карбюратора китайского скутера в принципе стандартна и подходит как для 2т, так и для 4 т мотора. Устройство карбюратора позволяет проводить определенные действия по улучшению его работоспособности, однако если мотор двухтактный, старания не будут иметь смысла.

Самым простым подходом является замена карбюратора на более совершенный, например, с ускорительным мотором, если у вас стоит довольно старая версия без него. Чаще всего несложный тюнинг ограничивается заменой главного топливного жиклера, особенно это актуально для двигателей, мощность которых небольшая. Замена жиклера помогает увеличить топливный канал и немного за счет этого прибавить мотору мощности.

Достаточно часто более серьезный тюнинг подразумевает использование 150 сс карбюратора скутера. Интересны модели с диаметром диффузора 17,5 мм. Он отлично подходит для поршневых 70сс. Реже попадается большой диаметр 19-24 мм, он как раз идеален для поршневой 150 сс расточенного двигателя. Однако подбор диаметра нужно проводить правильно,в противном случае мотор начнет захлебываться.

Разбираем карбюратор

Прежде чем развинчивать карбюратор, с него очищают внешнюю грязь – масло, пыль, песок. Это удобно делать бензином, налитым в ванночку. Надеваем перчатки, берем кисточку и очищаем наружную часть. Теперь надо потрясти карбюратор, вращая его в разные стороны, чтобы убрать остатки жидкости. Можно открутить прозрачный дренажный шланг и слить бензин. Работать удобно на широком столе, так как при разборке можно потерять мелкие детали.

Последовательность разборки карбюратора: 1. Сначала надо отвинтить 2 винта поплавковой камеры и снять крышку. 2. Изучаем устройство карбюратора в виде белого поплавка, 2-х жиклеров (главного и холостого хода), запорной иглы на лепестке. 3. Ось поплавка вынимается и освобождается поплавок с иглой

Особое внимание мелким деталям. 4

Берем шлицевую отвертку и выкручиваем 2 жиклера. Больше раскручивать ничего не надо.

Забитый глушитель скутера: последствия и способы очистки

Если учитывать динамику использования скутеров в повседневной жизни, то с каждым днем динамика значительно увеличивается, так как скутера являются очень удобным средством передвижения. Как и любая техника, скутера имеют свойство ломаться, выходить из строя и иметь неполадки. Поэтому существует множество магазинов, где продаются запчасти для скутеров.

Среди наиболее частых неполадок, забитый глушитель занимает лидирующие позиции. Японские скутера не представляются даже возможными без проблем с глушителем, а именно без проблем с забитым глушителем. Нагар в двигателе и глушителе возникает вследствие сгорания масла вместе с топливом. Зачастую, признаками забитого глушителя являются:

  • плохой завод скутера;
  • проблема с тягой;
  • отсутствие развития скорости.

В скутере с двухтактным двигателем труба выхлопа – это не только глушитель. Она играет роль клапана, который отвечает за реализацию мощности и имеет свои заданные параметры. В случае любой модификации параметров, мощность двигателя значительно снижается. Причиной изменения данных параметров являются засоренные каналы, забитые нагаром, что приводит к сужению каналов и невозможности реализации мощности из-за отсутствия нормального функционирования.

Если Вы заменили и прочистили все необходимые запчасти для скутеров, а мощность как отсутствовала, так и отсутствует, то проблема таится именно в забитом глушителе. На самом деле проверить насколько забит глушитель можно очень просто и легко, лишь подув в отверстие входа, в результате чего должен происходить свободный выход воздуха. Если есть хоть малейшее сопротивление, значит, глушитель забит. И первым решением при борьбе с забитым глушителем является его чистка. Существуют многие методы, которые используются для очистки трубы. Они бывают как легкие, так и тяжелые, как малоэффективные, так и довольно продуктивные, дающие положительную динамику полной очистки глушителя.

Существует несколько способов решить эту проблему. Первый — самый радикальный, и, пожалуй, самый эффективный – глушитель разрезается «болгаркой», чиститься механически с помощью металлических щеток, заваривается (желательно сварочным полуавтоматом) и устанавливается на место. При использовании этого метода, главное знать, где именно разрезать глушитель – это может зависеть от модели скутера и глушителя, но найти информацию по этому поводу можно в Интернете. Обычно выпиливается прямоугольное окно на боку корпуса глушителя.

Другой способ можно назвать термическим, то есть глушитель просто выжигается на пламени, при высокой температуре. Например, можно его бросить в костер, а когда он прогорит и глушитель остынет, вытрусить из него весь нагар, постукивая при этом деревянной колотушкой по корпусу глушителя. Конечно, после такого «прожаривания», вид у глушителя будет не очень презентабельный, поэтому придется его покрасить термоустойчивой краской.

Третий способ – химический, пожалуй, самый несложный из всех перечисленных. В качестве «химии» используется едкий натр, или как её еще называют – каустическая сода. В продаже её можно встретить в виде средства для чистки труб канализации (известный всем «Крот», в виде порошка). Лучше купить сразу два пакетика.

Итак, демонтируем глушитель со скутера, герметично закупориваем выхлопное отверстие резиновой пробкой и засыпаем в глушитель один, а лучше два пакетика «Крот». Будьте осторожны, и не допускайте попадания щелочи на кожу и в глаза, пользуйтесь защитными очками и резиновыми перчатками!

После этого наполните глушитель горячей водой, при этом, также проявите осторожность, так как глушитель сильно нагреется! Теперь взболтайте глушитель и оставьте на сутки. По прошествии суток слейте все содержимое из глушителя, и промойте его хорошенько проточной водой из шланга

Переворачивая корпус глушителя, попытайтесь максимально удалить из него воду. В заключение можно просушить глушитель продувкой сжатым воздухом или просто продув его строительным феном, включив фен на средний режим нагрева.

Вот и все, теперь можно установить глушитель на скутер, и наслаждаться «ожившим» и получившим новые силы двигателем.

Источник

Источник

Другие

Порядок действий чистки карбюратора скутера

Для начала карбюратор необходимо снять с двигателя и вытащить наружу. Для этого откручиваем патрубок воздушного фильтра, впускной патрубок, отсоединяем клеммы пускового обогатителя, отсоеденяем трубки подачи топлива (с неё вытечет немного бензина), вакуума и дренажную трубку. Снимаем тросик ручки газа. Теперь карбюратор можно вытаскивать.

Первым делом откручиваем верхнюю крышку и аккуратно вытаскиваем иглу. Затем можно снять пусковой обогатитель.

Теперь переворачиваем карбюратор (предварительно через штуцер подачи топлива слейте бензин) и откручиваем крышку поплавковой камеры. Как видно на фото, на крышке есть какие-то отложения — последствия езды на некачественном топливе. Эти наросты нам нужно убрать. Можно использовать специальную жидкость для чистки карбюраторов, можно — чистый бензин. Но ни в коем случае НЕ применяйте WD-40! Она содержит масла, которые в дальнейшем засорят все каналы карбюратора.

Здесь аккуратно снимаем поплавок, выкручиваем два жиклера и винт регулировки качества смеси. Так же, с крышки поплавковой камеры снимаем ускорительный насос.

Теперь осталось дело за малым — все освободившиеся отверстия необходимо продуть сжатым воздухом. В идеале нужно использовать компрессор. Но он не у каждого есть, поэтому можно обойтись насосом. Подносим в плотную шланг насоса к продуваемому отверстию и резко нажимаем на рукоятку. Так же продуваем и жиклеры. Все отверстия должны быть идеально чистыми.

Перед продувкой можно везде напшикать жидкости для чистки карбюратора. В процессе она полностью испарится.

После чистки карбюратора устанавливаем все на свои места, ставим карбюратор назад на скутер. Но не торопитесь запускать двигатель. После чистки карбюратор необходимо настроить. О том, как настроить карбюратор на скутере Вы можете узнать в следующей статье.

Аэрозоли

С ними удобно работать, поскольку аэрозоль выходит под давлением и дополнительно прочищает засоры потоком воздуха со смесью. В состав распылителей входит пропан, ацетон и ряд других опасных компонентов. Потому избегайте их попадания в глаза и на руки. Они легко загораются, а потушить можно лишь углекислотными огнетушителями.

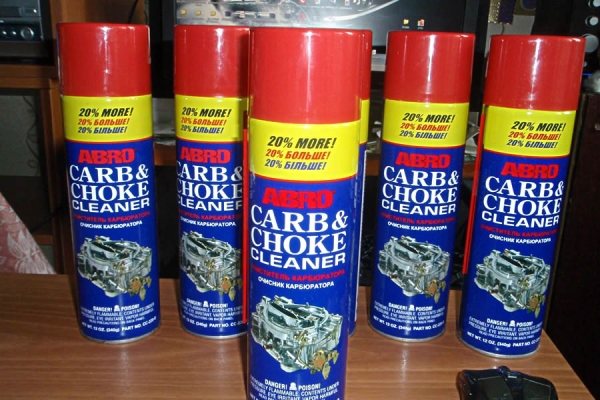

Аэрозоль Abro для чистики карбюратора

Аэрозоли отлично справляются со своей работой, но прочистить поплавковую камеру они не могут.

Процесс очищения выполняется одинаково для всех авто:

  1. Снимите воздушный фильтр;
  2. Брызните очистителем через трубки снаружи и внутри;
  3. Через 3 минуты заведите мотор, и высоких оборотах и в течение 2 минут с перерывами распыляйте средство.

На такой процесс уйдет у вас максимум 15 минут.

Что же касается производителей, то сегодня заслуженным спросом пользуются бренды: Abro, Hi-Gear, Mannol, Gunk, STP, Turtle Wax, Wurth.

Статья в тему: Особенности замены заднего тормозного цилиндра 2114

Регулировка холостого хода

Изучая, как настроить карбюратор на скутере 4т или 2т, необходимо принять во внимание, что принципиальных отличий у этих разновидностей двигателя нет. В некоторых моделях двигателей может отсутствовать винт регулировки топливной смеси

Ее корректируют только при помощи регулировки иглы, поплавка.

Перед началом работы необходимо прогреть мотор в течение 10-15 мин. На любом скутере установлен винт холостого хода. Чтобы найти его месторасположение, необходимо обратиться к инструкции производителя. С его помощью удается отрегулировать стабильность оборотов на холостых оборотах.

Если винт поворачивать по часовой стрелке, число оборотов увеличивается и наоборот. Настройку производят до тех пор, пока мотор не станет работать стабильно.
