Замена ремня вариатора на квадроцикле своими руками

Конструкция и работа регулятора

Регулятор центробежного действия включает в себя конус неподвижный 1, установленный на валу 12, конус подвижный 3 с грузиками 2, которые вращаются на осях, упор 4 с роликами 9, предназначенными для перемещения грузиков, пружину 6, которая установлена между упором и крышкой 5. Конус неподвижный и упор посажены на вал с помощью метрической резьбы. Установка этих элементов производится воротком с моментом затяжки 8-10 кГм. Пружина разводит конуса ведущего шкива передачи при снижении оборотов вращения вала двигателя, тем самым обеспечивая холостой ход. На холостых оборотах зазор между клиновым ремнем и поверхность подвижного конуса составляет 1-3 мм.

Работа регулятора происходит следующим образом: при вращении вала центробежные силы, действуя на грузики, стремятся повернуть их и отодвинуть подвижный конус от упора, тем самым зажимая ремень в канавке шкива. Возвратная пружина противодействует центробежным силам на оборотах, не превышающих значение 1600 об/мин. При росте числа оборотов двигателя конуса захватывают ремень, увеличивая его натяжение и сжатие от нуля до номинальных значений, требуемых для передачи крутящего момента и преодоления сил сопротивления движению транспортного средства.

Ремонт детского квадроцикла: задняя ось

На заднюю ось в процессе движения действуют значительные нагрузки, особенно если на сидении над ней есть второй пассажир. На детских моделях поломки оси случаются гораздо реже, чем на квадроциклах для взрослых. Но если ребенок любит возить пассажиров, совершать прыжки, вероятность поломки задней оси значительно возрастает.

Перед тем как элемент полностью выйдет из строя, при езде можно будет слышать скрежет, постукивание или гул, иногда задние колеса начинают заклинивать, а на колесной паре появляется люфт. Причинами такой поломки могут быть:

Деформация задней оси из-за нагрузки. Если посторонний звук при движении появился сразу после совершенного прыжка, практически с полной уверенностью можно сказать, что причиной является повреждение этой детали.
Из строя вышел подшипник. Эти детали ломаются в ходе эксплуатации и требуют периодической замены.
Износившиеся сальники.
На ступицах разбиты шлицы. Одна из самых неприятных поломок, так как требует при ремонте определенного профессионализма.

Чтобы выполнить ремонт, квадроцикл нужно поднять при помощи домкрата. Потребуется выполнить несколько последовательных действий, чтобы отремонтировать заднюю ось:

Снять цепи.
Открутить суппорт.
Снять шплинты и отсоединить ступицы.

Задняя ось может фиксироваться при помощи разных болтов и гаек. Их потребуется открутить, чтобы освободить звездочки. Ось аккуратно выбивают, а сальники и подшипники остаются внутри маятникового корпуса. После этого можно будет заменить любую деталь узла задней оси.

Сначала нужно осмотреть сальники, ступицы, тормозные суппорты. Все подвижные детали обильно смазываются маслом, рекомендованным производителем модели квадроцикла. Стоит учесть, что при выбивании оси из маятника не исключена вероятность ее поломки. Также частой ошибкой в ходе ремонта является перетянутый подшипник или неправильно собранный суппорт тормоза.

Чтобы выполнить ремонт не придётся использовать специальное оборудование, можно обойтись подручными инструментами. Нужно только приобрести соответствующие детали, которые требуют замены. Ремонт детского квадроцикла своими руками не составит большого труда, если поломка случилась в области задней оси.

Как заменить ремень

Вариатор скутера выдерживает пробег до 6 тыс. км. Столько же времени служит и ремень. Деталь может прослужить дольше, но все равно нужно регулярно проводить ее диагностику. Ее можно выполнить самостоятельно, если есть специальные знания в этой области.

Признаки неисправности

При увеличении скорости двигатель вращается быстро, а сцепление не работает. При этом транспорт не сдвигается с места. Это означает, что ремень порвался.
Карбюратор в норме, но все равно не получается выжать максимальную скорость. Причина в том, что вариатор не выходит на максимальный радиус из-за повреждения.
Ремень служит очень мало, если это дешевая подделка. Нужно разобрать устройство и оценить внешний вид ремня. Если он растянулся, значит пора его менять. Из-за отклонения от нужного значения трансмиссия перестает работать так, как должна.

Основные причины поломки

Главные причины неисправностей вариаторов — нарушение правил эксплуатации:

редкая замена масла;
использование некачественных масел;
агрессивная езда;
резкое торможение;
длительные поездки на максимальной скорости.

Причины поломки могут быть и другими. Одна из них — неисправность подшипников в вариаторе, которая проявляется в появлении гула. Шум часто списывают на износ ступичных подшипников, поэтому новичку сложно выявить реальную причину неисправности. Сложность и в том, что подшипники могут повредиться даже при небольшом пробеге из-за агрессивной езды.

Еще одна причина повреждения — металлическая пыль. Цепь и шкивы вариатора трутся друг о друга, поэтому постепенно стачиваются.

Пыль попадает в масло, а затем к подшипникам. Для нахождения этой пыли в конструкции присутствуют масляные фильтры. Но, ни они ни регулярная замена масла не предотвращают появления пыли.

Еще одна причина поломки вариатора — скопление металлической пыли в масляном насосе. Она проникает в клапаны и нарушает их работу, а также приводит к скачкам давления в насосе. Шкивы перемещаются хаотично, из-за чего ремень стачивается. В результате транспорт дергается в процессе езды. Если не починить вариатор, придется менять коробку передач.

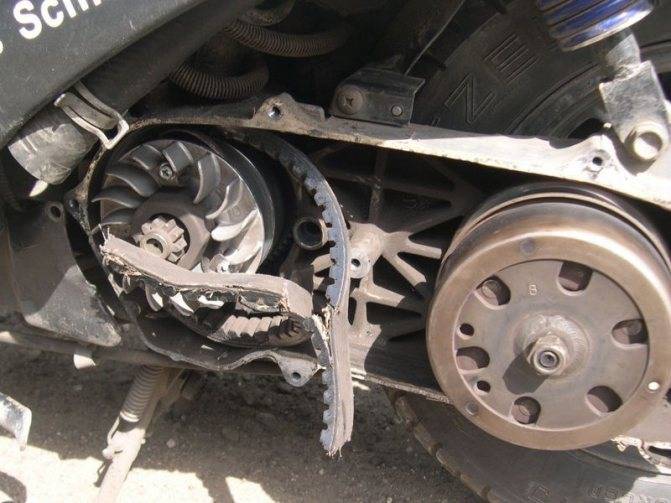

Вариатор может выйти из строя из-за повреждения ремня. Эта деталь представляет собой устройство из множества пластин, расположенных на пучке металлических лент. За счет неровной поверхности они лучше скрепляются со шкивами. Они постепенно изнашиваются, а накопившаяся пыль мешает устройству нормально работать. Из-за этого проскальзывает ремень вариатора, дергая транспорт. В этом случае ремонт требуется незамедлительно.

Самая безобидная неисправность — при быстрой езде на панели мигает знак, сигнализирующий о перегреве трансмиссии. Транспорт резко останавливается, чтобы остыть. Это говорит о том, что система охлаждения масляного насоса забилась и перестала нормально работать. В профилактических целях необходимо чистить радиаторы дважды в год.

Как выбрать новый

Ремни в скутерах отличаются по размерам и маркировкам. Характеристики указаны в паспорте транспорта. Ставить ремень большего размера нельзя. Из-за этого может нарушиться динамика работы транспортного средства.

Пример. Водитель поменял ремень, после чего вариатор стал работать в нормальном режиме. Но, при выжимании максимальной скорости ремень разорвался на части. Причина в неверном выборе размера ремня. Необходимо следовать характеристикам в паспорте. Допускается монтаж ремня на 1,5 мм больше, чем нужно. При достижении максимального радиуса вариатора ремень выскользнул и зацепился за край шкив.

Ремень не справился с резким увеличением скорости и разорвался. Чтобы повысить долговечность вариатора, следует ставить ремень нужного размера.

Как правильно установить

Первым делом нужно демонтировать поврежденный ремень.

Необходимо поставить скутер на центральную ножку и выполнить ряд действий:

Открутить передний вариатор, расположенный с левой стороны.
Снять лапку кикстартера, если имеется кожух, который может помешать дальнейшим действиям. Для этого нужно отвернуть фиксирующий болт, после чего лапка снимется со шлицов.
Если в устройстве нет кожуха, нужно потянуть главный шкив так, чтобы растянулась пружина. Далее нужно прокрутить коленвал, параллельно вытягивая ремень.
Нужно снять ведущий шкив, если ремень нельзя вытянуть через него. Для этого нужно открутить гайку сцепления.

Замена ремня вариатора на квадроцикле своими руками. Обслуживание

Главная → Обслуживание → Замена ремня вариатора на квадроцикле своими руками.

Admin
21.10.2017
10971
замена ремня вариатора на квадроцикле, ремень вариатора квадроцикла

Рано или поздно наступает момент, когда ремень вариатора вашего квадроцикла изнашивается и требуется его замена. Часто приходится слышать вопрос: «При каком пробеге нужно менять ремень вариатора?» Ремень вариатора нужно менять при появившихся показаниях к его замене, не ориентируясь на пробег. Объясняется это стилем езды, выбираемой для поездок трассой, качеством ремня, опытом наездника и многими другими факторами.

Как же определить, что ремень нуждается в замене?

Если вы заметили пробуксовку ремня на низких оборотах, почувствовали запах жженой резины, увидели дым, идущий из вариатора, отметили внезапное снижение максимальной скорости (при нормальной компрессии и настроенном карбюраторе), или же вовсе не можете тронуться с места при подаче газа, тогда скорее всего ремень вариатора нужно заменить, или, по меньшей мере, открутить крышку вариатора и провести осмотр.

Как добраться до ремня вариатора?

Очень часто для того, чтобы открутить крышку вариатора, необходимо снять пластиковую подножку (на некоторых квадроциклах можно избежать снятия пластика, используя для снятия крышки головку с гибким валом).

Не теряйте болты, которые выкручиваете, заранее приготовьте лоток для демонтированных деталей и соединений.

После того, как подножка демонтирована, переходим к снятию крышки вариатора. Внимательно осматривайте поверхность крышки, некоторые болты бывают скрыты и замечены не сразу.

После снятия крышки для осмотра будет доступен механизм вариатора вашего квадроцикла, визуально определите целостность ремня и его износ , при необходимости переходите к замене ремня CVT.

Для снятия ремня необходимо развести шкивы вариатора, для этого найдите на шкиве отверстие с резьбой под болт(чаще всего М8 — длина от 55-80мм, в зависимости от модели квадроцикла).

Вкручиваем необходимый болт в отверстие и ослабляем ремень для его беспрепятственного снятия. Работаем без фанатизма и постоянно проверяем натяжку ремня.

После того, как болт-съемник вкручен, начинайте снимать ремень вариатора снизу, постепенно прокручивая шкивы по часовой стрелке и переходя наверх. Ремень снимается достаточно легко.

Ремень снят, и теперь вам необходимо осмотреть рабочую поверхность шкивов на наличие деформаций, сколов и механических повреждений. Не лишним будет очистить шкивы и все доступные детали вариатора от загрязнений.

Далее переходите к установке нового ремня.

Обратите внимание — важно установить ремень правильно!

На большинстве ремней есть стрелка: при установке она должна смотреть вперед по ходу движения, если указывающей стрелки нет, то ориентируйтесь по буквам, нанесенным на ремень, при правильной установке все буквы должны быть читаемы (не перевернуты, не задом наперед).

Установку производите в обратном порядке, начиная с нижней части шкива, но двигаясь уже против часовой стрелки.

После того, как ремень встал на место, плавно выкрутите болт-съемник, проворачивая шкивы в любом направлении: это позволит ремню лучше встать на место.

Далее переходите к установке крышки вариатора и сборке демонтированной подножки.

Убедитесь в том, что вы не пропустили ни одного крепежного соединения.

На этом замена ремня вариатора на квадроцикле закончена, как видите, в данной процедуре нет ничего сложного, и справиться с ней может абсолютно каждый. Хотелось бы добавить, что, отправляясь в путешествие на квадроцикле, не лишним будет захватить с собой запасной ремень и инструменты для его замены: ведь теперь вы не растеряетесь в чрезвычайной ситуации и сможете справиться с этой проблемой в полевых условиях.

Напоследок видео-ролик о замене вариатора своими руками:
