Viper Active — инструкция по ремонту электрики

Регулятор напряжения для скутера своими руками

Реле-регулятор можно сделать своими руками, для этого требуется немного знаний и схемы регулятора напряжения скутера. Мы будем делать регулятор напряжения на китайский скутер своими руками. Самый дешевый вариант, это взять шунтирующий регулятор напряжение. Нюансом является то, что для исправной работы нужно разобрать генератор и вывести отдельным проводом провод от массы.

Было принято решение сделать регулятор напряжения своими руками по той причине, что китайские аналоги столь паршивые, что здесь просто нет слов. Смотрим на фото схема китайс регулятора напряжения:

Будем собирать по этой схеме однофазного генератора:

Для того чтобы сделать реле-регулятор нужно сначала разобрать генератор и снять с двигателя статор. Теперь мы видим такую картину:

На фото видно массу которую надо отпаять, и к ней нам надо припаять отдельный провод на обмотку. После чего его нужно вывести на наружу. Именно этот провод и будет одним концом обмотки. Второй конец – белый провод.

После этого осторожно собираем генератор в обратном порядке. Для чего это все деллось?! У нас с генератора теперь выходит 2 провода которые мы и будем использовать (всех проводов 3) Все изменения, которые произошли можно увидеть на фото ниже:

Подключение регулятора напряжения изображена на этой схеме регулятора напряжения скутера:

Ну вот и все. Наш регулятор напряжения для скутера своими руками почти закончен. Теперь к клемме «+» аккумулятора скутера нужно подключить желтый провод от нашего старого реле-регулятора.

После всей проделанной работы мы получили постоянное напряжение на нашей борт. сети.

Еще один самодельный регулятор напряжение для скутера на видео:

Источник

Видео: Как настроить сцепление на мопеде

Как настроить сцепление байка?

Тип сцепления у Юнкера — многодисковое в масляной ванне.

Слева, на валу коробки, посиживает корзина с чередующимися дисками, тонкими железными и толстыми гетинаксовыми. Они при помощи 5-ти (либо 6-ти) массивных пружинок прижаты друг к другу.

Гетинаксовые диски соединены с корзиной (и, через моторную цепь и 2 звездочки с коленвалом), а железные с валом КПП (и, через коробку передач, практически с колесом) Пружины так мощнные, что вся мощность движка, без проскальзывания (а диски все в масле), передается на заднее колесо.

Далее, при нажатии на рычаг сцепления, тросик тянет рычаг (он сидит на правой крышке двигателя — посмотрите), который толкает стальной стержень (он проходит через ось ведущей звездочки, можно вынуть и повертеть в руках), и вот этот стержень упирается в ту часть корзины с дисками, которая соединена с гетинаксовыми дисками, и они, преодолевая сопротивление прижимающих пружин, отходят от металических дисков. Все, сцепление разъеденилось. Движок со своими гетинаксовыми дисками вращается сам по себе, стальные с коробкой стоят на месте.

Внимание! Толкающий стержень там не один. Их там 2, а между ними шарик от подшипника (устраняет вращающее усилие). Легко теряется! Аккуратнее при разборке, иначе получете получите провалившееся сцепление

Легко теряется! Аккуратнее при разборке, иначе получете получите провалившееся сцепление.

Теперь о регулировках.

Сцепление регулируется НЕ НА РУЧКЕ, а с помощью изменения силы прижима дисков друг к другу. На ручке просто выбирается свободный ход тросика.

Сила прижатия дисков друг к другу регулируется поджатием пружин, на которые, для регулировки, надеты «грибки» с пазом под большую плоскую отвертку.

Как отрегулировать сцепление на мопеде

В этом видео я вам покажу как правильно отрегулировать сцепление на мопеде

или мотоцикле. Наша группа Вконт…

Сцепление мопеда

Сцеплением оборудовано каждое механическое транспортное средство. Сцеплением называется такой механизм, в основе работы которого находится действие силы трения скольжения. Данному механизму в функционировании транспортного средства в целом отводится достаточно значительное место, поскольку благодаря сцеплению передается крутящий момент от двигателя к колесам, а также переключаются передачи, гасятся крутильные колебания, трансмиссия на короткий промежуток времени отсоединяется от маховика двигателя. Как правило, сцепление является частью трансмиссии транспортных средств. На трансмиссию возложена ответственная миссия подключения или отключения соединения двигателя и коробки передач. Автором разработки первого в автомобильном мире сцепления является Карл Бенц.

Схема генератора вайпер актив

Серый Волк ! Производители бьются, не могут в структуре фета от этого диода избавиться, ибо он паразитный, а тут бац — оказывается что он для чего-то предназначен! В некоторые низковольтные феты даже диод шоттки встраивают, чтоб исключить внутренний паразитный, ибо у последнего крайне хреновые скоростные характеристики.

Ну тонкостей производства я не знаю . Может и так. Но то что характеристики у него на порядок и более хуже чем у самого транзистора — Вы подтвердили . Я как раз и советовал сделать , что , как Вы сказали ,делают сами производители — подключить параллельно диоды Шоттки. Спасибо за полезную информацию!

МОЙ МОТОЦИКЛ

Так как сайт я создавал всесторонним то хочу уделить немного времени китайским мопедам, точнее сегодня затронем реле-регулятор напряжения мопедов Viper, Delta, Alfa. Нашел соответствущую инфу и хочу поделиться с вами.

Проводка китайских мопедов Viper, Delta, Alfa весьма интересна. Зажигание идет отдельно, освещение отдельно, что аналогично и во многих других скутерах и мотоциклах. Но само освещение очень запутано. Мы имеем две ветки освещения, одна это электроэнергия генератора, другая – аккумулятора. Одновременно сам генератор питает и аккумулятор. И вот чтобы эти две проводки соединить, используется реле-регулятор напряжения.

Предназначен он для выпрямления напряжения и стабилизации его, чтобы на аккумулятор и освещение не поступал ток больше обычного (помните, как горели лампочки в старых мотоциклах, все потому, что там не было стабилизатора). Это главная задача данного реле-регулятора напряжения. И если посмотреть на количество проводов такого реле-регулятора, мы видим их четыре. Один, зеленый, это масса (в скутерах часто масса зеленая), другой – красный, он идет на аккумуляторную батарею. Третий и четвертый идет с генератора. И тут можно запутаться. Каждый провод идет с напряжением 12 В, но если всмотреться в структуру генератора, понятно, что на одном чуть меньшее напряжение, это сделано ради относительности, чтобы реле могло сравнивать два напряжения

Здесь важно не спутать провода, так как в одних скутерах обозначены они белым и желтым цветами, а в иных идут два белых. Но они не одинаковые, путать их нельзя

Кстати, если смотреть проводку в мопеде Viper Active, тут реле-регулятор имеет вместо белого розовый провод. Поэтому запомните, при сопоставлении проводов или иных реле-регуляторов, белый равнозначных розовому. Есть и другие реле-регуляторы напряжения, где цвета еще более изменены, но про это поподробнее позже.

Итак, объяснили цель реле регулятора. Реле-регуляторы напряжения мопедов Viper, Alfa, Delta взаимозаменяемы. Их можно спокойно менять, притом к мопеду Viper запасные части тяжело найти и тут многим придется взять реле-регулятор напряжения именно от скутера Alfa или Delta, так как «родимого» не найти. Разница тут будет в соединениях, придется перепаивать, и в том, что уже упоминали, в Viper вместо белого цвета часто используют розовый.

Аналогично и генераторы можно менять. Разница между ними в количестве намотанных проводов и в цветах. Также соединение отличается при выходе проводов, поэтому тут придется перепаивать или просто соединять без «мамы-папы».

В мопедах Viper реле-регулятор напряжения находится под сидением. Чтобы не спутать его с другим элементом проводки, ищем запчасть в ребрами, так как реле-регулятор требует охлаждения и на металлическом корпусе они обязательно будут. А вот размеры могут быть разные. Данное реле очень похоже на коммутатор мотоциклов Минск или Восход. На этом пока все….

источник Блог-Мото. ру

Сравниваем лучшие модели!

Таблица с характеристиками лучших.

Модель	Объем двигателя, куб. см	Количество тактов	Максимальная скорость, км/ч	Объем бака, л	Расход, л/100 км	Размеры (ДхШхВ), см	Масса, кг	Цена, рублей
Yamaha NMAX 150	155	4	102	6,6	2,4	195,5х74х111,5	120	240 000
Honda PCX-150	153	4	120	5,9	2,2	191,5х74х109	123	200 000
Sym Symphony SR 125	124,6	4	100	5,5	2,5	200x69x112,5	110	110 000
Stels Outlander 150	150	4	115	7	2,65	204x70x115	113	100 000
Irbis Grace 150	150	4	90	6	2,5	199,5х68х116,5	107	70 000
SUZUKI ADDRESS V110	113	2	100	6	2,2	185,5х63,5х112	90	65 000
Irbis Nirvana 150cc	150	4	90	6	2,9	198,3×68,3×111	115	64 000
Stels Vortex	149	4	90	5	3,5	180×69,5×116	100	60 000
VIPER STORM 150	150	4	115	6	2,9	194x69x113,9	109	55 000
Nexus F22-S	150	4	80	5,5	2,5	186,5х70,5х114,2	101	53 000

AMchannel

Տարի առաջ +6

Диски сцепления на этом видео в отличном состоянии и заменять их небыло смысла . Вся суть пробуксовки этого сцепления в немного неправильной конструкции . Не предусмотрена регулировка поджатия дисков при износе . И в результате износа всех дисков в сумме на 0,5 мм сцепление начинает пробуксовывать . Да еще в придачу китайцы сыкономили на толщине стопорного кольца , которое фиксирует диски . Оно слишком тонкое , хотя и может слишком широкие пазы прорезают там куда это кольцо садится . В результате диски недожимаются центробежными грузиками . И даже новое с завода сцепление немного буксует. Чтобы это исправить не надо снимать корзину сцепления с коленвала . Расказываю что надо сделать . Сливаем масло , снимаем боковую крышку со стороны сцепления . Теперь мы видим корзину сцепления . А на ней по периметру четыре болта с полукруглыми шляпками . Проверяем их затяжку . Они должны быть затянуты до упора . Теперь одеваем лапку кикстартера не его вал и пробуем провернуть коленвал . Обычно когда сцепление буксует , то лапка не сразу схватывает и проваливается , и только если резко нажать , то тогда происходит проворот сцепления . Так вот чтобы убрать пробуксовку берем и отворачиваем по чуть чуть эти четыре болта . Сначало провернуть каждый на четверть оборота , и проверить лапкой кикстартера пробуксовку , если проскакивает , то еще на четверть оботота откручиваем четыре болта . Обычно этого достаточно и сцепление начинает отлично работать . Получается что мы провернули каждый болт на пол оборота оборота . Пол оборота этого болта равет 0,5 мм . Теперь нам нужно найти шайбочки толщиной 0,5 мм , и подложить под каждый болт и зажать . Откручиваем полностью один из болтов и не снимая гровер и большую шайбу надеваем на этот болт маленькую шайбу толщиной 0,5 мм . Диаметр этой шайбы должен быть такой чтобы она свободно проходила в отверстие на крышке барабана сцепления . Закручиваем до упора этот болт и так повторяем с остальными тремя . После этой процедуры сцепление будет работать лучше нового . Шайбочки можно легко самому слелать , из любой консервной банки подходящей толшины . Отверстие пробиваем болтом с гайкой на 10 , потом обычными ножницами вырезаем шайбу . Копеечный ремонт и все будет прекрасно работать . Через несколько тысяч км опять начнет пробусовывать , тогда опять подложить еще по одной шайбочке . И так пока диски действительно не сотрутся на ухнать . Тоесть когда на них не будет зубчиков .

• Дмитрий Миронов

  Տարի առաջ Супер!!!

• Оксана д

  Տարի առաջ Анатолий Рябов мож номер тел скінуть

• Влад Шпуляр

  Տարի առաջ @Анатолий Рябов ясно, я уже второй раз диски менять хотел, даже новые уже купил, попробую твой метод)

• Влад Шпуляр

  Տարի առաջ Идея неплохая, попробую отпишусь!)

Пропорции топливной смеси

В процессе регулировки карбюратора на Вайпере Актив нужно также настроить правильную пропорцию при смешении топлива и воздуха. Если этого не сделать, в скором времени придется решать ряд других проблем.

Если перед проведением ТО водитель заметил, что бензин переливает из карбюратора, причиной может быть засор иглы. Его устраняют, а затем выполняют регулировку карбюратора на Вайпере Актив. Это действие просто необходимо, если карбюратор готовит бедную или богатую смесь. В этом случае нужно определить, нужно ли уменьшить в пропорции количество воздуха или бензина.

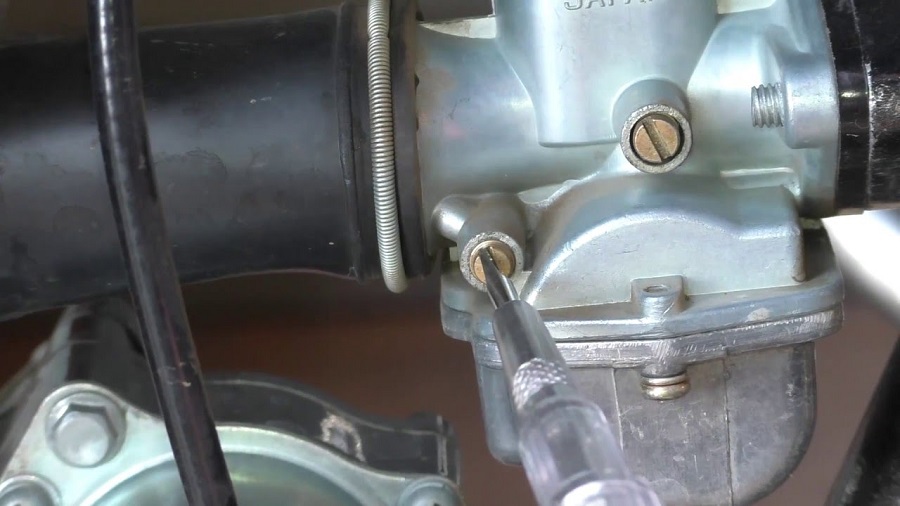

Настройка пропорции выполняется при помощи регулировочного винта (тоже указано в инструкции). Можно также перемещать в нужном направлении дроссельную заслонку. При помощи винта выполняют следующие действия:

• Если повернуть болт вправо, топливная смесь станет богаче.
• Поворот влево, наоборот, сделает смесь беднее.

Настройку выполняют до тех пор, пока не будет найдено оптимальное положение. Можно также выбирать соотношение компонентов при помощи дросселя. Иглу поднимают, чтобы обогатить смесь, и, наоборот, опускают, чтобы обеднить.

Чтобы выяснить, нужно ли обеднить или обогатить смесь, смотрят на состояние свечи зажигания. Если она белая, смесь бедная. Нужно добавить топлива. Черный нагар говорит о недостаточном количестве воздуха. Смесь в этом случае называется богатой.

После этого нужно выполнить настройку уровня бензина в поплавковой камере. Обороты настраиваются также и на низких, средних, высоких оборотах. Для этого также используют соответствующие винты. После настройки можно проехать на мопеде, чтобы проверит, как ведет себя транспортное средство в разных режимах работы. При выявлении нестабильных оборотов настройку повторяют.

Своевременное, комплексное техобслуживание позволяет поддерживать карбюратор в рабочем состоянии долгое время. Это положительно отражается на работе двигателя и других систем мопеда.

Ремонт скутера

Диагностика свечей зажигания

Состояние свечи, номер рисунка Причина Сопутствующие признаки Способы устранения неисправности Светло-коричневый нагар

(Рисунок 1) Двигатель работает нормально.

Правильно подобранная по характеристикам, хорошо работающая свеча. Нормально настроенный карбюратор и зажигание.

Качественное масло и топливо Расход топлива и масла в норме По мере надобности чистить свечу и контролировать зазор Бархатистый нагар черного цвета

(Рисунок 2) Переобогащенная смесь.

Неправильная регулировка карбюратора.

Неисправность автоматической термозаслонки Повышенный расход топлива.

Падение мощности двигателя.

Неустойчивая работа на холостых оборотах.

Возможно, трудности с пуском на горячую Отрегулировать карбюратор.

Отремонтировать автоматическую термозаслонку Низкая компрессия из-за износа цилиндро-поршневой группы (в 4-х тактных моделях еще и негерметичность клапанов) Повышенный расход топлива.

Падение мощности двигателя.

Неустойчивая работа на холостых оборотах.

Трудности с запуском двигателя В данной ситуации поможет только разборка двигателя и ремонт цилиндро-поршневой группы.

Если неплотность клапанов — требуется их притирка или замена Загрязнен воздушный фильтр Повышенный расход топлива.

Падение мощности двигателя.

При сильном загрязнении — неустойчивая работа на холостых оборотах, трудности с пуском на горячую Заменить или промыть воздушный фильтр Неправильная установка зазора, неисправность свечи Повышенный расход топлива.

Падение мощности двигателя.

Неустойчивая работа на холостых оборотах, трудности с пуском Отрегулировать зазор или сменить свечу на новую Калильное число свечи больше необходимого для данного двигателя Повышенный расход топлива.

Падение мощности двигателя.

Неустойчивая работа на холостых оборотах, трудности с пуском Заменить свечу на новую с правильным калильным числом Черный масляный нагар

(Рисунок 3) Повышенная подача масла маслонасосом или его неисправность

(для 2-х тактных двигателей) Повышенный расход масла, неустойчивая работа двигателя на холостом ходу, затруднен пуск.

Забрызгивание свечи до полной остановки двигателя Отрегулировать или отремонтировать маслонасос Попадание масла в камеру сгорания

(для 4-х тактных двигателей) Заменить маслосъемные колпачки клапанов или кольца поршней Толстый слой рыхлых отложений

(Рисунок 4) Низкое качество бензина или масла Перебои в работе двигателя, затруднен пуск Сменить используемое масло или топливо Отложения красного цвета

(Рисунок 5) Превышение допустимых норм концентрации металлосодержащих присадок в бензине Возможны перебои в работе двигателя, затруднен пуск Сменить используемое топливо Оплавление центрального электрода

(Рисунок 6) Калильное число свечи меньше необходимого для данного двигателя Перебои в работе двигателя, затруднен пуск Заменить свечу на новую с правильным калильным числом Низкооктановое топлив

о Снижение мощности двигателя, детонация Заменить топливо Неисправность системы охлаждения Перегрев двигателя Срочно проверить и исправить систему охлаждения Разрушение электродов свечи или теплового конуса из-за их расплавления и выгорания

(Рисунок 7) Установлена «горячая» свеча, сравнительно длительная работа двигателя на режиме калильного зажигания Затруднен или невозможен пуск двигателя Диагностика двигателя с целью оценки состояния клапанов, поршней, колец

Элементы цепи зажигания.

Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).

Модуль зажигания CDI.

Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.

К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.

Катушка зажигания.

Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.

Свеча зажигания.

С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).

На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.

Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.

Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.

До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.

Стартёр.

Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.

Запуском стартера управляет пусковое реле (10).

Пусковое реле размещено с правой стороны на раме скутера. На пусковое реле приходит толстый красный провод от плюсовой клеммы аккумулятора. Так запитывается пусковое реле.

Датчик и индикатор топлива.

Датчик уровня топлива (14) встроен в топливный бак.

От датчика отходят три провода. Зелёный является общим (минус питания), а двумя другими датчик подключается к индикатору уровня топлива (11), который установлен на приборной панели скутера.

Датчик топлива (14) и индикатор (11) являются одним устройством и запитываются постоянным стабилизированным напряжением. Так как два этих устройства разнесены между собой, то они соединяются трёхконтактным разъёмом. Плюсовое напряжение питания поступает на индикатор топлива и датчик по чёрному проводу с замка зажигания.

Если разомкнуть трёхконтактный разъём, идущий от датчика топлива, то индикатор топлива перестанет показывать уровень топлива в баке. Поэтому, если у вас не работает индикатор топлива, то проверьте соединительный разъём между датчиком и индикатором топлива, а также убедитесь, что на них подаётся напряжение питания.

Также стоит помнить, что напряжение питания на датчик и индикатор подаётся при замкнутом положении замка зажигания (12). По схеме – это правое положение.

схема метро москвы скачать для телефона

Скачать вайпер актив схема проводки EPUB

ремонт скутера вайпер поломки в скутерах Viper. Электрическая схема Вайпер Active. Схема проводки Viper Active. Каталог схем для всех моделей китайских скутеров Вайпер с детальным описанием всех контактов, клемм, поворотов, замка зажигания, Габаритов, фар, аккумулятор, ремонт поршневой, нет искры зажигания, прочистка бензо актива, регулировка холостого хода мопеда.

Вторая схема проводки Вайпер Шторм и других вайпер скутеров.

Ремонт 2Т техники в г.Херсон, Украина. Не могу найти в инете электрическую схему и желательно каке нибудь руководство по эксплуатации и ремонту вайпера а то обзавелись БУшным, что б тестю на дачу не дорого кататься было, а у нас что то с коробкой (сначала 3-я торохтела, потом ее климануло и стали торохтеть 4-я и 2-я) с электрикой вообще караул какой то — сзади звонятся минусовый и плюсовой. Схемы для Viper Harley (аналогично для Wels и Alfamoto), отличается от Patron King и Regal Raptor.

Посмотреть все изображения. 1. Отмена. Месяц бесплатно. мото viper active ремонт Электрика. Проверка и востановление проводки мотоцикла — Продолжительность: VGarage 14 просмотра. Электросхема скутеретты Viper Active. Электросхема мопедов Alpha, Delta. Электросхема скутеров Lifan/ЗИД-Lifan LF50QT, LF50QT-8A/9, Viper Booster, Race 1/2/3, Grand Prix, Phantom, Reggy Bizon.

Электросхема Alphamoto Gazelle YMA. Simson Электросхемы → Электросхемы для отечественной мототехники. Теги: электрика, схема, проводка, мопед. Рейтинг: +2 Голосов: 2 просмотров. Комментарии (0). С Вайперами такая же история, а именно Viper Active частенько грешит двигателем кубических сантиметров, который естественно маскируют под полтинник.

Электрическая схема скутера. Электрика и электрооборудование скутера. Всем владельцам китайских скутеров посвящается Для начала хотелось бы представить схему электропроводки китайского скутера. Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается. Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников.

Это значительно упрощает схему и делает её чтение более комфортным. (Кликните по картинке для увеличения. Изображение откроется в новом окне. Электросхема мопеда Viper Active Электорсхема мопеда Альфа Электросхема скутера Honda Dio Электросхема скутера. Электросхема скутера Honda LEAD Электрическая схема мопедов Дельта 50 без тахометра. Электросхемы обновлено: Август 1, автором: admin.

Интересные новости: Монетизация сайта. Последние записи. ✦ Ремонт сцепления на скутере. ✦ Ремонт и замена генератора скутера. Итак покупаем такой регулятор напряжения от Вайпер актив см3 Но ни в коем случаи не такое, оно не подходит В генераторе отпеваем обмотку освещения от общей массы и выводим отдельным.

Схема однофазного реле регулятора для Viper Activ

Практически даром приобрел я себе китайский мопед Viper Activ. Сразу заменим в нем АКБ, поскольку родной был дохлый, поездил я на нем всего дня 2. После чего аккумулятор был разряжен просто до предела. Начались проверки зарядки АКБ. Все было в норме, реле регулятор на х.х. двигателя выдавало нормальное напряжение 14.4В., и не понятно в чем было дело. Но только стоило снять АКБ, то света генератор практически не выдавал, даже на полных оборотах двигателя. Так, еле еле светили фары, а вскоре и вообще свет пропал. Как оказалось, умерло реле регулятора Найдя схему родного реле, я был немного шокирован экономией китайцев и начал копать интернет. Посмотря кучу схем и запасаясь знаниями про шунтирующие реле регуляторы взялся за работу

Схема практически повторяет родную схему Вайпера, только немного улучшена по надежности и способна переплюнуть штатную в несколько раз

Схема однофазного реле регулятора

Перечень используемых компонентов: C1 = 33нФ 250В C2 = 2200мФ 35В C3 = 0.22 50В C4 = 4,7мФ FU1 = 10А K1 = 12В 10А R1-3= 1к R4 = 5,1к R5 = 2,4к R6 = 22 VD1 = 10А 50В VD2 = 3А 50В VD3 = 1N4007 VD4 = 1N4148 VS1-2= BT151 VT1 = 2N5401

Схема эта однофазный шунтирующий реле регулятор, шунтом является два тиристора. Урезающая обе полуволны и пропускающая лишний ток через обратные диоды диодного моста, решил я поступить так по нескольким причинам:

Во первых диоды не дают возможности пробоя тиристоров в обратном направлении Во вторых лишний ток так же рассеивается и на диодном мосте, что немного разгружает тиристоры

Так же была сделана небольшая схема на реле для отключения аккумулятора от борт сети, когда двигатель заведен, что не дает его разряжать на низких оборотах двигателя

Для подключения этого реле, надо немного модернизировать генератор вайпера. Конец обмотки освещения, подключенный на раму, надо отсоединить от корпуса и отправить его на зеленый провод. Второй провод идущий на вход реле я вел по белому кабелю, отключив его от борт сети. А потом выход подключал на на борт сеть. Для питания АКБ, проводил отдельный провод

Будьте внимательны при подключении

Схемы была выполнена навесным монтажом и засунута в радиатор от старого реле регулятора с мотоцикла Минск. Все было произолированно, залито лаком и высушено. Сверху закрыт корпус куском текстолита

Фото устройства не сохранилось, Вайпер ушел к новому владельцу вместе с релюхой.

На этом пока все, удачи с повторением С ув. Admin-чек

Распродажа на АлиЭкспресс. Успей купить дешевле!

Технические характеристики

Двигатель
Тип двигателям	Четырехтактный
Система охлаждения	Воздушное
Объем двигателя	50 или 80 куб.см
Максимальная мощность	3 Квт при 7500 об/мин
Система пуска	Электростартер /кикстартер
Трансмиссия
КПП	Клиноременной вариатор
Расход топлива, средний	2 л/100км
Шасси
Передняя подвеска	Телескопическая вилка
Задняя подвеска	Маятниковая, с двумя передними амортизаторами (перьями)
Тормозная система передняя	Дисковый
Тормозная система задняя	Барабанный
Покрышка, передняя/задняя	3,5х10
Габариты и масса
Размеры	1720 мм х 625 мм х 1035 мм
Масса	82 кг
Максимальная нагрузка	120 кг
Другие параметры
Цвет	Красный, синий, черный
Максимальная скорость	55 км/ч
Количество мест	1
Цена
Новый	$700
Б/у	от 10 000 руб.

Ремонт мопеда Альфа

Доступная цена сделала китайский 50-кубовый мопед «Альфа» буквальным фаворитом спроса на «табуретки», в этой же связке идёт его, чуть более выносливый, брат близнец «Дельта». Экономичный, с объёмом двигателя 72 сс., и воздушным охлаждением, мопед Альфа неприхотлив, и прост в обслуживании. Понятное устройство двигателя мопеда Альфа позволяет осуществить ремонт или тюнинг техники самостоятельно.

Ремонт двигателя мопеда Альфа

Перед разборкой двигателя мопеда Альфа, фиксируем скутер центральной подножкой и освобождаем от пластика. Отсоединяем все системы питания двигателя и не забываем слить масло!!!

Снимаем движку вместе с трансмиссией, и на ровной поверхности продолжаем домашний ремонт мопеда Альфа.

Поможет правильно демонтировать двигатель мопеда Альфа разборка по следующей схеме:

1. убираем глушитель и выпускной патрубок;
2. удаляем крышку шестерни распред.вала;
3. откручиваем все 4 болта с крышки цилиндра;
4. снимем верхнюю крышку и головку цилиндра;
5. смотрим износ клапанов, загрязнение внутренностей и состояние других деталей системы.

Если вы впервые делаете на мопед альфа ремонт своими руками, и вам необходимо его разобрать, не забудьте зарисовать схему как всё стояло на своих местах! Если требуется замена клапанов, или появились зазоры прилегания, значит их нужно снять:

1. ставим головку на ровное место. Чтобы клапан не повредился при демонтаже, под него лучше подложить пласт толстой резины или тряпку;
2. подбираем торцовую головку, приставляем её к тарелке клапана и сильно бьём молотком;
3. освобождаем сухари, убираем верхнюю тарелку и шайбу клапана;
4. вынимаем клапан и направляющую втулку.

Чтобы завершить ремонт двигателя мопеда Альфа, после замены деталей, начинаем сборку двигателя в обратном порядке, ставим всё на свои места, соблюдая метки. Не забудьте залить свежее масло.

Ремонт коробки мопеда Альфа

Коробка передач мопеда Альфа, иногда выходит из строя и требует к себе постоянного внимания. Ремонт КПП в домашних условиях не представляет для новичка особой сложности.

Внимательно читаем инструкцию на мопед альфа ремонт своими руками кпп.

Разбираем не торопясь, по порядку:

1. демонтируем сначала цилиндр, затем ротор и блок сцепления;
2. снимаем аккуратно стопорное кольцо (нужны отвёртка и тонкий нож или лезвие) и ведущую шестерню передачи;
3. чтобы снять блок скоростей, откручиваем фиксатор — болт с обратной стороны.
4. извлекаем вилку переключения передачи;
5. вынимаем коленвал и барабан.

Когда ремонт коробки мопеда Альфа будет окончен, соберите кпп в обратном алгоритме.

Тюнинг

Ремонт мопеда Альфа для многих начинается практически сразу, после приобретения. Благодаря наличию зап. частей и простоте устройства двигателя мопеда Альфа, тюнинг является распространённым явлением. Это может быть и замена не очень удобного родного сиденья, и увеличение объёма движки до 110 сс. Замена звезды с 14 на 15 или даже на 16, поднимет скорость до 10 км/ч.

Увеличение объема цилиндров – замена с 50 сс. на 70 сс., добавит мощности, которой иногда не хватает. Для этого придётся кроме головки цилиндра, поменять поршни и карбюратор. Осуществить такое обслуживание мопеда Альфа можно самостоятельно. Если вы купили мопед Альфа ремонт своими руками кпп и двигателя, станет для вас хорошей возможностью изучить свою технику.

И напоследок, несколько полезных советов, с которыми ремонт мопеда Альфа станет для вас более приятным занятием.

Разобрали ГРМ и ЦПГ? Складывайте детали по отдельным коробкам. Положение шестерней и вилок, зарисуйте на бумаге до снятия. Если вы решили увеличить скорость мопеда Альфа, при помощи звёздочки, не забудьте, что перед и зад меняются одновременно.

Следите за оборотами, не допускайте износа сцепления, своевременно меняйте жидкости.

Не бойтесь ремонта, учите мат.часть, смотрите видео уроки, и вам не пригодятся услуги механика.

Вешайте кофры, меняйте фары и зеркала. Мопед Альфа из той серии, что на любую вашу заботу отзовётся надёжностью в тысячах ваших будущих километрах.

www.real-biker.ru
