Диагностика и ремонт жидкостной системы охлаждения мотоцикла

Использование маслоохладителей для регулирования температуры масла в компрессоре

Для поддержания температуры масла, необходимой для эффективной и бесперебойной работы компрессора промышленной холодильной установки, используется специальное оборудование. Подогрев масла, необходимый для безопасного старта компрессорного оборудования (не ниже 15оС), осуществляется электронагревателями, установленными в маслосборнике. Для отвода лишнего тепла, возникающего в процессе работы винтового компрессора, применяются маслоохладители. В маслоохладителях водяного охлаждения масло отводит теплоту сжатия хладагента в компрессоре и передает ее циркулирующей в трубном пространстве маслоохладителя воде, причем температура масла будет зависеть от температуры и расхода проходящей через маслоохладитель воды и может регулироваться изменением этих параметров.

Учитывая дефицитность и дороговизну водяного охлаждения при охлаждении масла в компрессоре большой промышленной холодильной установки, используются в основном воздушные маслоохладители.

Маслоохладители воздушного охлаждения могут располагаться как в помещении, так и на улице. В любом случае возможно возникновение технических проблем. Так, в случае установки охладителя в замкнутом помещении необходимо предусмотреть мощные установки для притока и вытяжки воздуха. Для этой цели маслоохладители воздушного охлаждения оснащаются мощными центробежными вентиляторами, которые летом осуществляют забор и выброс воздуха наружу, отводя лишнее тепло от охлаждаемого масла, зимой же этот подогретый воздух может использоваться для обогрева помещений. Для регулирования температуры масла используются устройства для плавного изменения скорости вращения вентилятора или термостат включения/выключения устройства.

При размещении маслоохладителя в проеме наружной стены возможно возникновение проблем с регулированием температуры и количества поступающего воздуха. В случае длительных остановок оборудования для быстрого подогрева масла и снижения падения давления маслоохладитель оборудуется обводной линией подачи масла в компрессор (байпас маслоохладителя); также для этих целей может использоваться подогреватель маслоохладителя при остановках.

Заказывая услуги по проектированию холодильных систем, следует следить за правильным взаимным расположением агрегатов при обустройстве масляного контура. Так маслоохладитель любой конструкции должен располагаться в непосредственной близости от компрессора. Если по каким-то причинам это сделать проблематично (например, при размещении на улице), то применяется система охлаждения масла с промежуточным теплоносителем (обычно, раствором пропиленгликоля).

При охлаждении масла с помощью маслоохладителя предусматриваются дополнительные предосторожности в конструкции оборудования. Так маслоохладитель всегда устанавливается ниже уровня инжектирования масла в компрессор во избежание слива масла обратно в маслоотделитель во время стоянки компрессора

Если есть ограничения по высоте при использовании габаритных агрегатов (например, воздушного маслоохладителя), то нужно организовывать выход масла из верхней части маслоохладителя, но ниже смотрового стекла маслоотделителя и места впрыска масла в компрессор. Также для воспрепятствования возврата масла в компрессор на линии впрыска масла вблизи холодильного компрессора устанавливаются соленоидный клапан, а также вспомогательный ручной шаровый кран перекрытия линии масла ниже охладителя.

Как устранить неисправности

Вплоть до конца прошлого века помпы на многих машинах можно было отремонтировать. Узел снимался и распрессовывался на отдельные детали, после чего обычно заменяли подшипник и сальник. Сейчас уже никто этим не занимается. В настоящее время ремкомплект помпы представляет собой часть корпуса с сальником, подшипником, валом, шкивом и прилагаемую прокладку. Как правило, один и тот же типоразмер с известным из каталога заводским номером изготавливается множеством фирм.

Качество здесь прямо зависит от цены. Не стоит надеяться, что деталь неизвестного производителя сможет обеспечить приемлемый ресурс. Стоит остановиться на фирмах, специализирующихся на многолетних поставках проверенных насосов. В том числе и на конвейеры автопроизводителей. Замена помпы не представляет особых сложностей. Поэтому обычно её меняют в составе комплекта ремня ГРМ. Существуют наборы от одного и того же производителя, как с включением насоса, так и без него.

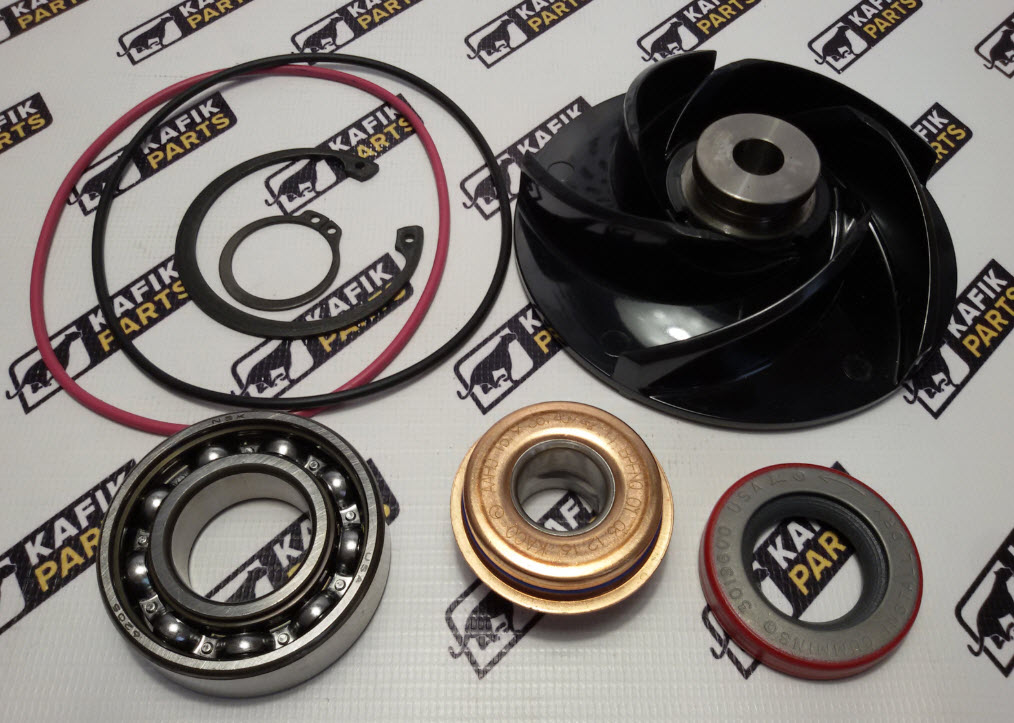

Покупка такого набора наиболее целесообразна, поскольку солидная фирма не станет комплектовать ремень и ролики некачественной помпой, а при комплексной замене цена работ значительно ниже, поскольку большинство сборочно-разборочных операций совпадают, останется только слить часть антифриза и отвернуть крепёж насоса. Новая деталь ставится с имеющейся в ремкомплекте прокладкой, после чего уровень охлаждающей жидкости доводится до нормы.

Долгий срок службы деталей обеспечится правильной натяжкой приводного ремня, исключающей перегруз подшипников. Обычно применяется динамометрический ключ, который позволяет избежать ошибок при регулировке. Надо только выставить нужное усилие в соответствии с инструкцией.

Диагностирование системы охлаждения.

Первичная диагностика системы охлаждения проводится по внешним признакам. В таблице 3 представлены основные внешние признаки и соответствующие им неисправности системы охлаждения. Таблица 1. Основные внешние признаки и соответствующие им неисправности системы охлаждения.

ПризнакиНеисправности
Перегрев двигателяНизкий уровень охлаждающей жидкости. Ослабление привода водяного насоса. Нарушение герметичности водяного насоса. Неисправности привода вентилятора. Неисправности термостата. Засорение сердцевины радиатора. Загрязнение наружной поверхности радиатора. Засорение патрубков
Переохлаждение двигателяНеисправность термостата. Неисправность привода вентилятора. Неисправность указателя температуры. Неисправность датчика температуры
Наружная утечка охлаждающей жидкостиНарушение герметичности крепления патрубков. Повреждение патрубков. Нарушение герметичности центробежного насоса. Нарушение герметичности радиатора. Трещины в рубашке охлаждения. Прогорание прокладки головки блока цилиндров
Внутренняя утечка охлаждающей жидкостиТрещины в рубашке охлаждения. Прогорание прокладки головки блока цилиндров

При диагностировании системы охлаждения контролируют герметичность, натяжение ремня привода вентилятора, уровень жидкости в бачке радиатора, действие термостата, а также парового и воздушного клапанов радиатора.

Герметичность системы охлаждения проверяют при внешнем осмотре, однако для обнаружения негерметичности (с подтеканием жидкости во внутренние полости двигателя) применяют опрессовку, используя специальный прибор (например, К-437), с помощью которого оценивают также состояние парового и воздушного клапанов пробки радиатора (рис. 64). Прибор устанавливают на горловину радиатора вместо снятой пробки и насосом прибора создают избыточное давление 0,06-0,07 МПа, не допуская просачивания жидкости из системы.

Затем пускают двигатель и устанавливают минимальную частоту вращения коленчатого вала. При работающем двигателе стрелка манометра не должна колебаться, т. е.

давление в системе охлаждения должно быть постоянным. Затем проверяют работу парового и воздушного клапанов пробки радиатора. Номинальные значения давления открытия парового и воздушного клапанов пробки радиатора указываются в инструкции по эксплуатации автомобиля.

Прибор для проверки герметичности и давления в системе охлаждения: 1 – расширительный бачок; 2 – прибор для проверки герметичности системы охлаждения.

Существуют также многофункциональные установки для проверки систем охлаждения, позволяющие проверять герметичность и давление в системе охлаждения.

О неисправности жидкостного насоса свидетельствует шум в подшипниках вала крыльчатки и подтекание охлаждающей жидкости через контрольное отверстие в нижней части корпуса насоса.

Натяжение ремня привода насоса и вентилятора проверяют при помощи линейки и рейки или специальных линеек-динамометров. Рейку прикладывают к шкивам, между которыми находится проверяемая ветвь ремня. Линейку устанавливают перпендикулярно рейке в ее середине и надавливают ею на ремень с усилием 40 Н и определяют прогиб ремня (рис. 65). Прогиб ремня сравнивают с требуемым значением (указанном в руководстве по эксплуатации автомобиля).

Эффективность действия радиатора оценивают по перепаду температур в верхнем и нижнем бачках, который должен составлять 8-12° С. Засорение трубок радиатора и образование накипи вызывает отклонение перепада температур от этих значений.

Проверка работы термостата осуществляется при замедленном прогреве двигателя после его пуска или при его перегревании. Если термостат исправен, то во время прогрева двигателя верхний бачок радиатора остается холодным. Его нагрев должен ощущаться тогда, когда температура охлаждающей жидкости достигнет 70°С (по указателю). Для более точной проверки термостат вынимают, очищают от накипи и помещают в емкость с водой, после чего воду нагревают, контролируя температуру термометром. Моменты начала и полного открытия клапана термостата (определяемые с помощью специального индикатора) должны соответствовать 65-70°С и 80-85°С.

Алгоритм диагностики системы охлаждения

В диагностику системы охлаждения двигателя входят проверки всех ее составных частей:

  • проверка герметичности патрубков – при работе двигателя охлаждающая жидкость постоянно циркулирует между нагревающимися частями и радиаторами охлаждения. Вся система должна быть герметична, чтобы не допускать утечек жидкости;
  • осмотр радиаторов охлаждения – ячейки радиатора должны быть чистыми, а трубки – целыми. При загрязнении эффективность радиаторов может сильно снижаться, что может стать источником перегрева. При этом забить радиатор может как дорожная грязь, так и, например, тополиный пух;
  • контроль работы вентиляторов – если автомобиль стоит на месте, отвода тепла от радиаторов может не хватать. В этом случае по сигналу датчиков могут включаться дополнительные вентиляторы. Они подают на радиаторы дополнительный воздух и охлаждают мотор;
  • проверка датчиков – от своевременных сигналов датчиков о температуре двигателя зависит работа вентиляторов охлаждения;
  • замена охлаждающей жидкости – при определенном пробеге мотору может потребоваться замена охлаждающей жидкости. При работе она может накапливать загрязнения, например, воду, и терять эффективность.

На что следует обратить внимание при обслуживании системы охлаждения двигателя

Чтобы предупредить неисправности системы охлаждения двигателя, необходимо регулярно выполнять следующие операции по ее техническому обслуживанию:

  • Проверка плотности охлаждающей жидкости. Плотность антифриза проверяется ареометром. При повышенной плотности, разбавьте вашу жидкость дистиллированной водой, а при пониженной – аналогичной охлаждающей жидкостью.
  • Натяжение приводного ремня. Одной из самых распространенных причин перегрева двигателя автомобиля (особенно с механическим приводом вентилятора) является слабое натяжение приводного ремня. Пробуксовка ремня снижает производительность помпы и, соответственно, скорость вращения крыльчатки.
  • Чистка системы охлаждения двигателя. Также не забывайте проверять внешнее состояние мотора и радиатора. И радиатор, и двигатель нуждаются в регулярной чистке, так как грязь и мусор мешают нормальному охлаждению мотора. Зачастую радиатор забивается грязью, пылью, тополиным пухом и прочей гадастью. Весь этот мусор легко устраняется сильной струей воды или мощным пылесосом. Потёки масла на двигателе и прилипшая к ним пыль также должны регулярно смываться.
  • Проверка термостата. Важным элементом системы охлаждения является термостат, благодаря которому поддерживается оптимальная рабочая температура мотора, а также быстрый прогрев двигателя сразу после запуска. Подробно о том как устроен автомобильный термостат и методах его диагностики мы писали в статье об устройстве и принципе работы автомобильного термостата.
  • Вентилятор системы охлаждения двигателя. Еще один элемент, требующий внимания при уходе за системой охлаждения двигателя – это вентилятор. На большинстве современных автомобилей установлены электрические вентиляторы охлаждения, которые управляются термоэлектрическим датчиком, вкрученным в радиатор. При достижении заданной температуры контакты датчика замыкаются, и вентилятор начинает работать, охлаждая поверхность радиатора.

Если при нагревании двигателя вентилятор не включается, то причина этого может крыться в датчике температуры. Работоспособность датчика определяется очень просто, для этого нужно просто замкнуть его контакты:

  • если вентилятор заработал, значит неисправен датчик,
  • если нет – причина или в электродвигателе вентилятора, или в электрической цепи его питания.

Способы устранения неисправности системы охлаждения

Выбор метода ремонта системы охлаждения зависит от причин, вызвавших ее неисправность. Перечислим их в той же последовательности, что и причины.

Засорение радиатора. Его нужно почистить обязательно снаружи и желательно промыть изнутри. Как правило, для чистки радиатор демонтируют с машины. Параллельно с чисткой можно проверить его герметичность

Обратите внимание, что если автомобиль укомплектован двумя радиаторами, для системы охлаждения двигателя и для кондиционера, то демонтировать и чистить необходимо оба радиатора. Поломка помпы

Этот агрегат ремонту не подлежит, так что сразу меняйте на аналогичный

Выбор помпы основывается не только на производителе, но и на материале крыльчатки — металл или пластмасса. Проблемы с термостатом. Тут аналогичная ситуация, обычно термостат не ремонтируют, а меняют на новый. Вентилятор охлаждения. Если у вентилятора повреждена крыльчатка — то он безусловно подлежит замене. Если у механического привода ослабилось натяжение — его следует подтянуть до соответствующего значения. Если поврежден ремень — его следует заменить на новый. При выходе из строя термореле или приводного электродвигателя указанные узлы также подлежат замене. В редких случаях электродвигатель можно попытаться восстановить (ремонт подшипников, перемотка обмотки). В гидравлическом приводе вентилятора нужно долить масло и проверить состояние подшипников. Разгерметизация системы. Достаточно распространенная причина поломки, которую однако тяжело диагностировать. Вызвано это тем, что утечка может быть очень маленькой и находится в труднодоступном месте. Первым делом необходимо проверить состояние моторного масла, нет ли в нем белых сгустков, которые и являются утекающим в него антифризом. Если это так, то нужно проверить состояние прокладки головки блока цилиндров, саму плоскость ГБЦ, состояние теплообменника и его прокладки, состояние блока цилиндров на предмет нарушения герметичности. Ну и конечно нужно проверить все патрубки, нет ли на них следов просачивающейся охлаждающей жидкости, а также осмотреть элементы подкапотного пространства, нет ли на их поверхности следов антифриза. Когда утечка ОЖ происходит их радиатора или трещины патрубка, то качестве временной меры можно антифриз залить герметик, который закупорит течь. Вышел из строя датчик температуры. Нужна замена на новый аналогичный. Предварительно его нужно снять с машины и выполнить дополнительную диагностику при помощи мультиметра (омметра) и/или термометра. Низкий уровень антифриза. При недостаточном количестве охлаждающей жидкости в межсервисный интервал ее нужно добавить (при этом обязательно нужно ориентироваться на то, какие можно антифризы смешивать между собой, а какие нет!), либо заменить на новую. Поломка клапана на крышке радиатора. Обычно крышка и ее клапан восстановлению не подлежат, поэтому ее надо заменить. Однако предварительно нужно проверить крышку радиатора на работоспособность.

Способы охлаждения масла компрессора

Для эффективной работы винтовые и поршневые компрессора холодильных установок используют масло определенной вязкости и консистенции, которые напрямую зависят от его температуры. При недостаточном охлаждении масла компрессора может начаться процесс его разложения, что негативно влияет на работоспособность компрессорного оборудования вплоть до выхода его из строя. Для уменьшения затрат на ремонт холодильных компрессоров следует правильно организовать масляный контур.

Стандартный масляный контур компрессорного оборудования любой конструкции предполагает прохождением маслом нескольких этапов: масло фильтруется при прохождении через первичный и более тонкий вторичный сепаратор, после чего проверяется его температура: если температура выше нормы, то через реостат масло перенаправляется в охладитель; если ниже, то поступает в винтовой блок компрессора.

В конструкции поршневого и аммиачного компрессора обычно уже предусмотрены средства для охлаждения масла, которое происходит в картере компрессора; для винтовых же существуют различные способы регулирования температуры масла, наиболее популярными из которых являются:

  • воздушное (с использованием маслоохладителя)
  • водяное (с использованием маслоохладителя)
  • термосифонное охлаждение.

Экскурс по производителям

При выборе подходящего радиатора охлаждения масла стоит обращать внимание на фирму-изготовителя. Если вы разбираетесь в радиаторов двигателя, то здесь все просто: ищите в их ассортименте радиаторы маслоохладителей – практически все крупные производители радиаторов выпускают и их

К несчастью, их продукция стоит немалых денег, но зато цена соответствует качеству. Внимания достойны радиаторы таких фирм:

  • Nissens (Дания);
  • NRF (Нидерланды);
  • Hella (Германия):
  • AVA (Нидерланды).

Не столь качественные, но зато намного более дешевые аналоги предлагают ]DP Group (Турция), Polcar (Польша), 3RG (Испания), Vika (Тайвань), Dello (Германия), Thermotec (Польша). По факту, это упаковщики, реализующие продукция турецких, китайских и тайваньских заводов. В азиатских автозапчастях нет ничего страшного, другое дело – наиболее дешевые автозапчасти из этих стран. Как правило, они имеют высокий процент брака и несоответствие оригинальной геометрии. При их производстве нередко используют некачественное сырье. В случае радиаторов это критично, так что Avto.pro советует покупать намного более качественные изделия от фирм из списка выше.

Устройство и принцип работы системы охлаждения ДВС

Система охлаждения двигателя

Наиболее популярной в современных автомобилях является комбинированная система охлаждения двигателя с принудительной циркуляцией воздуха и жидкости. Она состоит из следующих элементов:

  • Радиатор системы охлаждения.
  • Вентилятор радиатора.
  • Малый и большой охлаждающие контуры.
  • Рубашка системы охлаждения (система каналов в блоке цилиндров).
  • Датчик температуры.
  • Термостат.
  • Расширительный бачок.
  • Насос (помпа).
  • Радиатор печки.
  • Масляный радиатор (опционально).
  • Радиатор системы рециркуляции отработавших газов (опционально).

В момент запуска двигателя насос начинает перекачку жидкости по малому контуру. Когда двигатель нагревается до рабочей температуры, срабатывает термостат и открывает второй (большой) контур охлаждения. Проходя через узлы мотора, охлаждающая жидкость нагревается и расширяется. При увеличении температуры часть жидкости поступает в расширительный бачок. Это позволяет компенсировать излишний объем, независимо от того, какое давление установилось в системе.

Проходя через участок радиатора системы охлаждения, антифриз вновь остывает и возвращается на новый цикл. Если этот режим снижения температуры оказывается недостаточным, срабатывает температурный датчик, передающий сигнал блоку управления двигателя и запускающий вентилятор воздушного охлаждения. Если и его оказывается недостаточно, на приборную панель (индикатор) поступает сигнал о перегреве двигателя.

Масляный радиатор и радиатор рециркуляции отработавших газов может присутствовать не во всех системах охлаждения. Они необходимы для синхронного снижения температуры смазки и выхлопа, что делает эксплуатацию автомобиля более безопасной и экономичной. В автомобилях с турбонаддувом также может присутствовать еще один охлаждающий контур для снижения температуры воздуха наддува.

Как устроен радиатор охлаждения двигателя

Радиатор системы охлаждения ДВС состоит из следующих элементов:

  • Сердцевина. Она может быть трубчатой (вертикальные трубки овального или круглого сечения, объединенные тонкими горизонтальными пластинами), пластинчатой (изогнутые пары пластин, спаянные по краям) и сотовой (спаянные трубки с сечением в виде правильного шестиугольника).
  • Верхний бачок. Оснащен заливной горловиной с герметичной пробкой, а также патрубком для установки шланга, подводящего антифриз. В горловине выполнено отверстие для установки пароотводящей трубки. Последняя имеет паровой клапан, который открывается в случае закипания.
  • Воздушный клапан. Он необходим для наполнения радиатора воздухом после остановки двигателя. Когда охлаждающая жидкость полностью остывает, без подачи дополнительного объема воздуха в системе может возникнуть сильное разрежение, провоцирующее сдавливание трубок.
  • Нижний бачок. Оснащен патрубком для крепления шланга отвода жидкости.
  • Крепления.

Принцип работы радиатора основан на многоуровневой циркуляции воздуха в его сердцевине, что делает снижение температуры охлаждающей жидкости, проходящей через него, более интенсивным.

Что используют в качестве охлаждающих жидкостей

В роли рабочей жидкости в системах охлаждения изначально применялась дистиллированная или деионизированная вода. Однако для современных двигателей она не обеспечивает нужный диапазон рабочих температур. Помимо этого, она склонна к коррозионной активности в отношении металлов, что снижает срок эксплуатации системы охлаждения. Для устранения этих недостатков в качестве охлаждающей жидкости сегодня применяются составы со специальными присадками (этиленгликоль, ингибиторы коррозии), что повышает характеристики всей системы. Чаще всего используется антифриз, который имеет более низкий порог замерзания.

Замена охлаждающей жидкости проводится каждые 60-100 тысяч километров пробега. В охлажденном состоянии (при выключенном двигателе) ее количество должно быть на уровне нижнего края патрубка расширительного бачка охлаждающей системы. Для удобства на нем выполнены отметки “Min” и “Max”. Когда количество жидкости ниже минимальной отметки – выполняют долив. Если после работы уровень вновь упал – это свидетельствует о разгерметизации системы.

Значимость системы охлаждения двигателя не вызывает сомнений. А потому стоит регулярно проводить профилактический осмотр ее основных узлов. Это позволит избежать перегрева двигателя и возникновения критических поломок.

Общие сведения об антифризах для мотоцикла

Большинство мотоспортивных организаций и гоночных лиг запрещают использование традиционных охладителей на основе этиленгликоля. При протечках на трек они могут быть крайне опасными, а их следы очень трудно счистить.

Причем типичные охладители создаются с мощным упором на компоненты, продлевающие жизнь системы охлаждения, и удерживающие температуру двигателя ниже допустимого предела.

Кроме того, специализированные охлаждающие вещества имеют состав, который позволяет им не замерзать при низких температурах, в то время как обычные жидкости, расширяясь при замерзании, могут повредить:

  • бачок,
  • шланги,
  • кожух крыльчатки или другие детали.

Хотя это в меньшей степени касается мотогонок, которые редко проводятся при отрицательных температурах. В целом снижение рабочих температур двигателя продлевает срок эксплуатации агрегата, позволяя добиться при этом максимальной производительности.

Правильный выбор антифриза важен не меньше, чем хорошая экипировка для мотоциклистов, которой стабильно уделяется повышенное внимание. Разберемся, как поменять старый охладитель на свежий самостоятельно

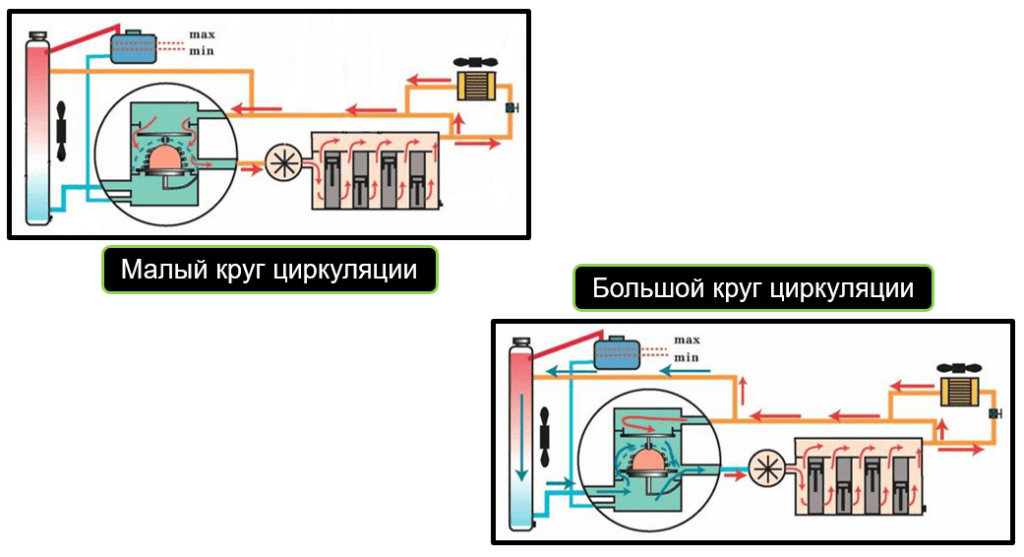

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

  1. От ремня газораспределительного механизма.
  2. От ремня генератора.
  3. От отдельного ремня.

Конструкция состоит из таких элементов:

  1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
  2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
  3. Шкив для установки ремня привода – зубчатый или клиновидный.
  4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
  5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
  6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

  1. Корпус из алюминия.
  2. Выходы для соединения с патрубками.
  3. Пластина биметаллического типа.
  4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Защита от подделки

Как защититься от подделки. Этот вопрос тревожит многих мотолюбителей. строго соблюдает технологию производства, и пристально контролирует качество своей продукции. Однако в последнее время на отечественном рынке нередко можно встретить контрафактную продукцию. Поэтому, во избежание ошибок при выборе и покупке антифриза следует учитывать следующие признаки качественного товара:

  1. Оригинальная канистра гладкой правильной формы, без резких выступов. На ручке емкости расположено название завода изготовителя (MOTUL).
  2. Пробка канистры оснащена фиксатором, препятствующим самопроизвольному вскрытию. На верхней части крышки присутствует логотип компании.
  3. На дне сосуда и на нижней боковой поверхности указывается дата выпуска продукта.
  4. Этикетка на тыльной стороне упаковки – двухслойная, с разворотом. Надпись на бирке объясняет основные свойства изделия, описывает химический состав, а также содержит артикул и инструкцию по применению.

Типы двигателей для мотоциклов

Перед тем, как разобраться с подбором моторного масла для мотоцикла, имеет смысл какие двигатели устанавливают на современные двухколесные машины. Именно это и окажет решающее влияние на выбор смазки.

Двухтактные двигатели со сцеплением в масляной ванне

Такие двигатели нашли свое применение на технике, которая изготовлена на предприятиях, разбросанных по территории бывшего СССР. В качестве примера можно назвать такие агрегаты, как ИЖ, Минск и многие другие.

Двигатели изготовленные за пределами страны эксплуатируются такие модели как кроссовые мотоциклы, мопеды, скутеры и пр. В таких моторах использована раздельная система смазки. То есть, детали поршневой группы получают необходимую смазку за счет масла, предварительно добавленного в топливо.

Смазка растворяется в топливе и через окна попадает в цилиндр вместе топливной смесью.

Поршень соединён с игольчатым подшипником, так же, как шатун связан с коленчатым валом. Смазка в эти места, закладывается ещё на стадии сборки. В коробке передач и в сцеплении смазку обеспечивает трансмиссионная смазка.

Четырехтактный двигатель с сухим сцеплением

Расположение узлов этого двигателя предельное похоже на двигатели, которые устанавливают на автомобили. Отличие заключено в единой схеме смазывания двигателя и коробки передач.

Во всем остальном все ключевые узлы идентичны тем, которые установлены на автомобильные двигатели. В комплект мотора входит насос для подачи масла, фильтр, маслопроводы и индикатор давления в системе. Смазка в коробке передач осуществляется путем его разбрызгивания из общей с поршневой группой масляной ванны.

Как определить необходимость ремонта системы охлаждения

В сервисной книжке автомобиля указывается периодичность замены охлаждающей жидкости и проверки работоспособности всей системы охлаждения. Существует ряд обстоятельств, при возникновении которых стоит незамедлительно обратиться в автосервис, на диагностику и ремонт системы охлаждения:

  • подтёки антифриза;
  • быстрый нагрев двигателя до критической температуры;
  • уровень охлаждающей жидкости постоянно снижается, но отсутствуют видимые утечки;
  • некорректно работает отопитель салона (плохо греет печка);
  • в систему была залита вода или попала посторонняя жидкость.

Если своевременно не произвести диагностику и ремонт системы охлаждения двигателя, это приведёт к серьёзной поломке силового агрегата. Самым «безобидным» последствием станет прогар прокладки головки. К более серьезным поломкам можно отнести: обнаружение на перегретом моторе просадку поршневых колец, появление задиров на гильзах, прогар клапанов, деформацию поршней и другие неисправности.

Жидкостное охлаждение

Системы охлаждения классифицируются в соответствии со способом использования теплоносителя в системе.

Замкнутые — в таких системах жидкость-теплоноситель циркулирует по герметичному контуру, нагреваясь от источника тепла (нагревателя) и остывая в охлаждающем контуре (охладителе). В зависимости от устройства системы, теплоноситель может закипать или полностью испаряться, вновь конденсируясь в охладителе. Незамкнутые — в незамкнутых(проточных) системах теплоноситель подается извне, нагревается у источника тепла и направляется во внешнюю среду. В этом случае она играет роль охладителя, предоставляя необходимые объем теплоносителя нужной температуры на входе и принимая нагретый на выходе. Открытые — системы, в которых нагреватель помещен в некоторый объем теплоносителя, а тот заключен в охладителе, если таковой предусмотрен конструкцией. Например, открытая система с маслом в качестве теплоносителя используются для охлаждения мощных электротрансформаторов.

К «чисто жидкостным» системам охлаждения можно отнести лишь открытые системы охлаждения речных и морских судов, где для охлаждения используется забортная вода. В некоторых стационарных двигателях начала XX века мог отсутствовать радиатор, вместо этого имелся расширительный бак большого объёма — отчасти тепло рассеивалось за счёт испарения воды, отчасти — через стенки бака, а отчасти за счёт большого объёма воды, который не успевал достаточно прогреться за время работы двигателя.

Для чего нужен антифриз

Антифриз – общее наименование группы незамерзающих жидкостей, служащих для поддержания теплового баланса в процессе работы двигателя внутреннего сгорания. ОЖ предохраняет элементы конструкции мотора от перегрева и коррозии.

В качестве основы для производства антифризов используются водные растворы этиленгликолей, пропиленгликолей, глицерина и др. Сами по себе эти химические вещества не обладают морозостойкими свойствами. Поэтому, для изготовления охлаждающих жидкостей спиртосодержащие компоненты соединяют с водой. Для улучшения эксплуатационных характеристик в смеси вводят модифицирующие присадки.

Правильно составленный пакет улучшающих добавок позволяет получить растворы высокого качества, обладающие следующими свойствами:

  • антикоррозионными;
  • противопенными;
  • антиокислительными.

Кроме того, антифризы при низких температурах кристаллизуются в виде мягкой пластичной массы, которая имеет низкий коэффициент расширения. Благодаря этому исключается вероятность повреждения головки блока и рубашки охлаждения двигателя.
