Установка лебедки на квадроцикл (схемы)

Недостатки проводных пультов

До сих пор мы говорили только о позитивных вещах. Но стоит предупредить и о «подводных камнях». Без них не обойтись, когда речь идет о проводном пульте. Как вы думаете: в чем здесь неудобство? Представьте, что вы, совершенно внезапно, не планируя, попали в самую середину грязной жижи, а ваша лебедка в это время будет спокойно лежать в багажнике, и, чтобы воспользоваться ею, вам никак не избежать «погружения» в эту грязь. Зачем? – Чтобы достать лебедку и свой проводной пульт, а затем еще подключить его. При этом нужно будет вывести кабель из-под капота и т.д.

Будьте готовы к тому, что оставлять пульт под дворниками тоже окажется плохой идеей. В любой момент он может улететь в неизвестном вам направлении, сброшенный ветками или сильной тряской, и потерять работоспособность. Согласитесь, что подобные ситуации лучше стараться предугадать, чтобы заранее к ним подготовиться. Опытные экстремалы, регулярно в качестве развлечения практикующие езду по грязи, советуют, чтобы пульт для лебедки или ручка обязательно располагались в стороне от барабана лебедки. Тогда в случае разрыва троса от чрезмерной нагрузки, автовладелец будет защищен и скорее всего не пострадает.

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать. Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т. Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение. Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет

Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

  • Приводной двигатель. Орган, который создает начальный крутящий момент, передаваемый через редуктор на барабан.
  • Редуктор планетарный или простой ступенчатый или червячный. Конструкция во многом зависит от веса груза, но в основном используется планетарный понижающий механизм.
  • Вал, на котором находится барабан. На него наматывается трос в процессе подъёма груза или осуществления его волочения. В простых автомобильных лебедках, рассчитанных на небольшой вес, он один, в мощных с тяговым усилием более 10 тонн их может быть 2 и более, что объясняется теорией блоков.
  • Трос с крюком. Один из главных компонентов, благодаря которому и осуществляется волочение груза. Обычно является стальным наборным из отдельных жил.

Самодельные лебедки для автомобиля и домашнего хозяйства

Лебедка является механизмом, который широко используется во многих сферах жизни.Принцип ее действия состоит в передаче тягового усилия от приводного барабана с помощью гибкого элемента (цепи, троса, каната).

В зависимости от источника прилагаемой силы лебедки подразделяются на механические и электрические. И те, и другие можно изготовить самостоятельно, приложив немного усилий и терпения.

Самодельная лебедка из трещотки

Довольно часто возникает потребность в поднятии тяжелого груза и фиксировании его в таком положении.

Это может быть, например, массивная крышка в подвал или большие части от автомобиля.

Справиться с такой непростой задачей вам поможет самодельная лебедка из трещотки.

Чаще всего для изготовления самодельных лебедок из трещотки используют червячный механизм от ЗИЛа — он наиболее компактный и может выдержать вес до полутонны.

Трещотки от КамАЗа и МАЗа способны выдержать вес до двух тонн и более.

Это самый подходящий вариант лебедки для домашнего применения.  Солидная грузоподъемность при необходимости позволит справиться со сравнительно большими грузами. Их подъемом или перетаскиванием. Рассмотрим пошагово весь процесс созидания лебедки из камазовских трещоток.

Для изготовления грузоподъемного приспособления такого типа понадобиться:

Две задние трещотки автомобиля Камаз: левая и правая

Крюки для буксировки в количестве 2шт.

Трос диаметром 4-5 мм.

Кулак для разжимания тормозных колодок на автомобиле Камаз

Болт для крепления крюка

Шаг №1

Разберите тормозные трещотки, вынув из них все , кроме шестерни, как указано на фото.

Шаг №2

Далее из разжимного кулака срежьте собачку и  при помощи угловой шлифовальной машинки, в народе именуемой болгаркой нарежьте шлицы,  идентичные расположенным с другой стороны. Идеальным вариант будет изготовление такого вала в условиях механической мастерской на фрезерном станке.

Шаг №3

Возьмите крышки от ненужной трещотки б/у и изготовьте  две шайбы для будущей лебедке.

Шаг №4

Сварите конструкцию, как указано на фото и просверлите отверстие по диаметру троса, для его фиксации.

Шаг №5

https://www.youtube.com/watch?v=2eGm6pMyIlc

Установите трещотки на шлицы, поставьте болт и повесьте на него буксировочный крюк. Конструкцию можно усилить, надев на болт втулку. Я это сделал при помощи втулки с подушки двигателя внутреннего сгорания.

Шаг №6

На свободный конец троса устанавливаем второй буксировочный крюк.

Шаг №7

Изготавливаем и устанавливаем ручку для удобства работы с лебедкой.

Шаг №8

Тестируем полученный механизм. Лебедка готова к применению.

При частом использовании самодельной лебедки из трещотки червячный механизм может быстро выйти из строя, в таком случае лучше заменить шестеренки на более прочные и износоустойчивые.

Мотор “на обмотках” (3 контакта + масса)

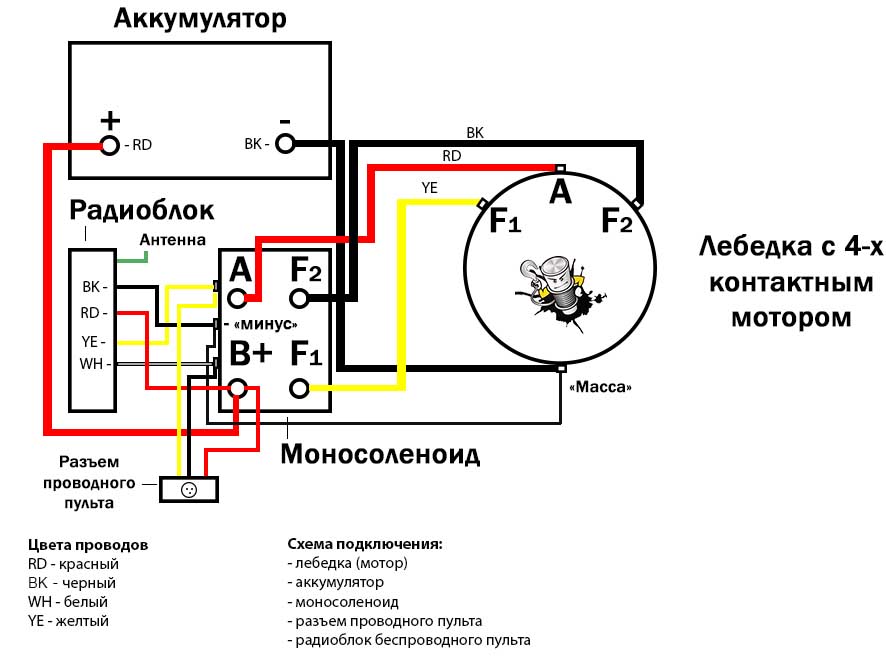

Тут мы имеем 4 контакта: А (+), F1 и F2 (контакты обмотки статоров), 4й (масса) – контакт к которому идет минус от аккумулятора, обычно расположен в нижней части мотора. Обозначения и цвет контактов на самих лебедках могут различаться от модели к модели, но сама суть остается та же.

Не забывайте замыкать “массу” лебедки с “минусом” соленоида. На моторе для этого предусмотрен тонкий черный кабель.

Основные примеры цветов и обозначений на моторе:

  • желтый, черный, красный (F1 и F2 – желтый и черный, A (+) – красный и 4й контакт без обозначения – это масса);
  • желтый, красный, синий (F1 и F2 – желтый и красный, A (+) – синий и 4й контакт без обозначения – это масса);
  • A, B, C, D – (чаще всего F1 и F2 находятся рядом, А (+) будет ближе к крышке, у щеточного узла, масса на корпусе).

Компактная лебедка из стартера своими руками

Одним из популярных способов изготовления самодельной электролебедки, является использование автомобильного стартера. На этом устройстве установлен мощный тяговитый электродвигатель с напряжением питания 12 вольт, что позволяет применять лебедку на внедорожнике.

При изготовлении следует помнить об ограничениях:

  1. Стартер рассчитан на кратковременную работу. Это вовсе не означает, что он немедленно сгорит при продолжительной нагрузке, но корпус двигателя не обеспечивает достаточного охлаждения обмотки. Если вы планируете использовать лебедку регулярно, и периоды работы будут большими – следует позаботиться о дополнительном охлаждении. Например – наварить на корпус алюминиевых уголков в качестве ребер охлаждения;
  2. Автомобильный стартер запускается при помощи втягивающего реле с бендиксом. Соленоид для лебедки не нужен, а вот контактный пускатель не помешает. Ток на контактах будет большим, и лучше оставить штатную схему включения. В зависимости от используемого редуктора, бендикс следует зафиксировать сваркой в положении максимального зацепления или удалить из втягивающего реле;

Недостатки проводных пультов

До сих пор мы говорили только о позитивных вещах. Но стоит предупредить и о «подводных камнях». Без них не обойтись, когда речь идет о проводном пульте. Как вы думаете: в чем здесь неудобство? Представьте, что вы, совершенно внезапно, не планируя, попали в самую середину грязной жижи, а ваша лебедка в это время будет спокойно лежать в багажнике, и, чтобы воспользоваться ею, вам никак не избежать «погружения» в эту грязь. Зачем? – Чтобы достать лебедку и свой проводной пульт, а затем еще подключить его. При этом нужно будет вывести кабель из-под капота и т.д.

Будьте готовы к тому, что оставлять пульт под дворниками тоже окажется плохой идеей. В любой момент он может улететь в неизвестном вам направлении, сброшенный ветками или сильной тряской, и потерять работоспособность. Согласитесь, что подобные ситуации лучше стараться предугадать, чтобы заранее к ним подготовиться. Опытные экстремалы, регулярно в качестве развлечения практикующие езду по грязи, советуют, чтобы пульт для лебедки или ручка обязательно располагались в стороне от барабана лебедки. Тогда в случае разрыва троса от чрезмерной нагрузки, автовладелец будет защищен и скорее всего не пострадает.

Поэтому, если вам понятны принципы устройства подобных вещей и вы хорошо разбираетесь в механизмах, то для вас нет ничего невозможного в том, чтобы, вместо небюджетной покупки, изготовить эту вещь самому в домашних условиях

Все, что для этого нужно, – несколько простых деталей и, что немаловажно, – ваше желание, усердие и аккуратность

Марки электрических лебедок

Наиболее распространёнными в РФ считаются лебедки производства США:

К этому списку можно добавить российскую модификацию «Лебедя». Далее предлагаем рассмотреть более детально технические возможности каждой конструкции.

Warn и Ramsey

Эксперты и пользователи отмечают их высокие мощностные характеристики, надёжность, выносливость, долговечность. Тяговое оборудование проверено временем и условиями русского бездорожья. Чаще всего такой вариант можно встретить на автомобилях, которые участвуют в соревнованиях.

Производителем тягового оборудования является компания WARN, США. Производственные площадки концерна расположены в Орегоне и Мичигане. Продукция сертифицирована в системах ISO 9001:2000, ISO/TS 16949. Экологический сертификат ISO 14001.

Штаб-квартира второго мирового производителя автомобильных лебедок – Ramsey Industries, США, расположена в г. Tulsa, штат Оклахома. Специалисты предприятия уделяют максимум внимания качеству выпускаемой продукции.

  • Несложная установка.
  • Высокая степень универсальности.
  • Способность работать независимо от автомобильного двигателя.
  • Высокая цена.
  • Необходимость наличия дополнительного аккумулятора.
  • Большая вероятность перегрева при длительной эксплуатации.
  • Неэффективные затраты электрической энергии.

Стоимость лебедки Warn на московских интернет порталах колеблется от 50 до 200 тысяч рублей.

Лебедка Ramsey продается в аналогичной ценовой категории.

Come up

Компания COMEUP Industries Inc, США, работает на мировом рынке с 1975 года. Штаб-квартира корпорации размещается в штате Орегон. Качественная техника, о которой положительно отзываются пользователи. Российских автолюбителей привлекает относительно разумная цена продукта.

  • Два двигателя по 7000 л. с. каждый с двумя герметичными контакторами.
  • Наличие температурных датчиков и предохранителей.
  • Выключение сцепления под нагрузкой.
  • Пневматическая размотка троса.
  • Рычаг никогда не заклинит от коррозии.
  • В комплекте – ДУ с 5-метровым проводом.

Неудобная конструкция включения редуктора – рычаг необходимо поднять вверх и повернуть.

Цена лебедки Come up на рынках России составляет около 85 000 рублей.

Electric Winch

Оптимальным вариантом для данного класса можно считать лебедку Electric Winch 6000 lbs на 12 Вольт с автоматической тормозной системой, которая может выдержать максимальную нагрузку до 2722 кг. Ее масса составляет 29 килограммов. Длина буксирного троса 25 метров. Управление осуществляется проводным пультом на расстоянии до 3,7 метра. Вариант идеально подходит для отечественного автомобиля УАЗ 469.

Производителем оборудования является Китай. В Поднебесной их выпускают два завода: Ningbo Lift Winch Manufacture Co., Ltd и Ningbo Yinzhou Shengfa Engine Manufacture Co., Ltd.

  • Герметичный двигатель и мини-переключатель.
  • Высокое качество, надежность, долговечность.
  • Оцинкованные крепежные элементы.
  • Непрезентабельная упаковка.
  • Тонкие стенки барабана.
  • Силуминовые детали пружинного тормоза.
  • Отсутствие запасных частей.

Цена такой лебедки на УАЗ 469 составляет от 10 до 30 тысяч рублей.

Комплектации «Лебедя»

Элементы электрической лебедки:

  • Тушка;
  • Трос, намотанный на барабан;
  • Крюк;
  • Джойстик;
  • Блок управления;
  • Рычаг, отвечающий за переключение хода;
  • Блок соленоидов;
  • Губки – это ролики для трассовой укладки;

В дополнительную комплектацию «Лебедя» также входят: крепёжные болты, инструкция пользования устройством, дополнительные аксессуары.

Схема подключения электролебедки

Схема подключения электролебедки

Сообщение Tamboff » 31 янв 2015, 10:34

Схема подключения электролебедки

Сообщение Tamboff » 31 янв 2015, 10:34

Схема подключения электролебедки

Сообщение a_p_s » 31 янв 2015, 11:20

Схема подключения электролебедки

Сообщение Tamboff » 31 янв 2015, 11:25

Схема подключения электролебедки

Сообщение Tamboff » 31 янв 2015, 11:26

Схема подключения электролебедки

Сообщение Tamboff » 31 янв 2015, 11:27

Схема подключения электролебедки

Сообщение a_p_s » 31 янв 2015, 11:30

Схема подключения электролебедки

Сообщение Tamboff » 31 янв 2015, 11:34

Схема подключения электролебедки

Сообщение Tamboff » 31 янв 2015, 11:36

Схема подключения электролебедки

Сообщение Fantomer » 31 янв 2015, 11:48

Схема подключения электролебедки

Сообщение a_p_s » 31 янв 2015, 11:48

Ключ закреплен цепочкой и лежит всегда рядом с размыкателем. Потеряться по определению не способен

Сам же размыкатель, когда он без ключа, закрыт штатной резиновой заглушкой.

Критерии выбора

Ни для кого не секрет, что лебедка является незаменимой вещью, с помощью которой можно совершать множество полезных функций: буксирование, перевоз грузов, но самой значимой является способность «помочь самому себе» выбраться из любого непроходимого бездорожья.

Рассмотрим, что же нужно учитывать при выборе устройства для внедорожника УАЗ Патриот:

Тяговое усилие Прежде всего, следует обратить внимание на груз, который способна перемещать лебедка

Это усилие должно быть равным двойному весу автомобиля Причем важно учитывать и загруженность автомобиля. Размеры. Следует учесть размер не только самого устройства, но и площадки

Следует учесть размер не только самого устройства, но и площадки

Площадка — это приспособление, к которому крепится основное изделие

Она является обязательным агрегатом, поэтому при выборе важно уделять внимание моделям, выпускаемым для внедорожника. Способ функционирования агрегата. Как уже оговаривалось, наиболее продуктивным считается электрический тип изделия

Как уже оговаривалось, наиболее продуктивным считается электрический тип изделия

Как уже оговаривалось, наиболее продуктивным считается электрический тип изделия.

Особенности монтажа

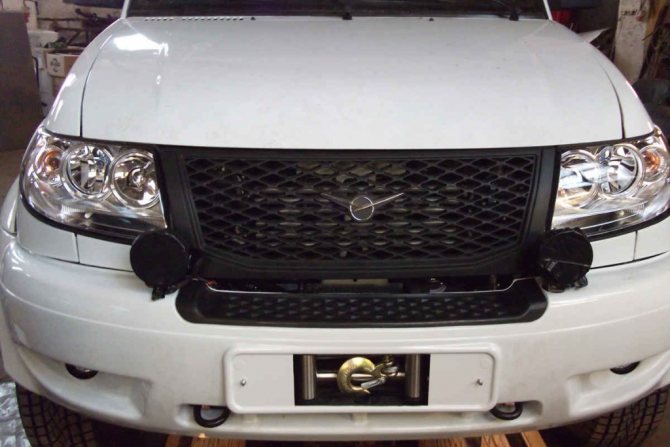

Лебедки зачастую комплектуются с платформами, поэтому приобретать ее отдельно не понадобится. Но именно отсюда и начинаются проблемы с выбором и установкой изделия. Какую лебедку бы вы не выбрали, а в штатный бампер установить платформу без его видоизменения не выйдет.

Особенности установки лебедки на авто

К каждому автомобилю приходится придумывать свою крепежную конструкцию. Она должна обеспечивать монтаж лебедки к машине даже после попадания ее в глубокую грязь. Кроме того, места крепления должны быть исключительно надежными, чтобы не нарушить целостность автомобиля в процессе буксировки.

  • Наиболее оптимальным вариантом будет установка лебедки на верхнюю поверхность бампера. Такая схема становится возможной только при наличии надежного и прочного металлического бампера. Для монтажа сначала необходимо приставить лебедку к месту крепления и сделать разметку. Затем при помощи электродрели в бампере делаются сквозные отверстия. Крепится механизм к автомобилю при помощи болтов и гаек.
  • Не все бамперы делаются настолько прочными, чтобы на них можно было установить лебедку. В таких случаях необходимо делать специальные кронштейны, которые крепятся к раме или лонжеронам транспортного средства. Однако лучше всего вывести площадку для установки лебедки над бампером. Если автомобиль глубоко увязнет, то можно будет прикрепить лебедку и вытащить авто из трясины. При низко расположенном креплении сложнее будет установить механизм и освободить машину из грязевого плена.

Владельцу автомобиля желательно предусмотреть площадку для крепления лебедки и в задней части машины. Ведь не всегда подходящая опора для привязывания троса будет находиться спереди.

При выборе лебедки автомобилист должен руководствоваться характеристиками своего автомобиля. Не любая промышленная модель идеально подойдет к машине. Поэтому придется сделать доработку магазинной продукции или мастерить свою конструкцию. В любом случае сделанная и установленная лебедка должна без проблем справляться с извлечением транспортного средства из болота или песка.

Механическая

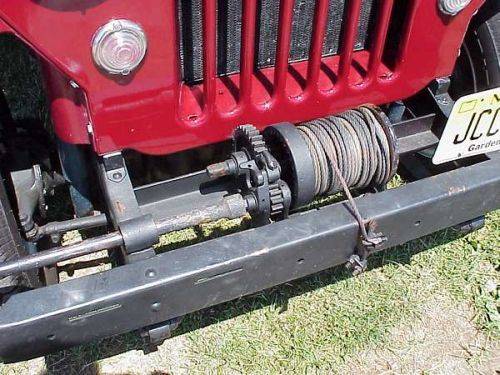

Не надо путать подобное устройство с ручными механизмами, рассмотренными выше. В данном случае подключается автомобильная лебедка непосредственно к двигателю с использованием коробки отбора мощности. Один из ее вариантов показан на фото

Достоинством такой лебедки является высокое тяговое усилие и надежность, вот только жаль, что использовать ее на большинстве машин нельзя. Дело в том, что только отечественные военные УАЗы комплектуются коробкой отбора мощности, да еще некоторые модели, например, Тойоты или Ниссана. Однако стоит отметить такой ее недостаток, как возможность использования только при запущенном двигателе, если он заглох, то не будет работать и подобная автомобильная лебедка.

Мотор «на обмотках» (3 контакта + масса)

Тут мы имеем 4 контакта: А (+), F1 и F2 (контакты обмотки статоров), 4й (масса) — контакт к которому идет минус от аккумулятора, обычно расположен в нижней части мотора. Обозначения и цвет контактов на самих лебедках могут различаться от модели к модели, но сама суть остается та же.

Не забывайте замыкать «массу» лебедки с «минусом» соленоида. На моторе для этого предусмотрен тонкий черный кабель.

Основные примеры цветов и обозначений на моторе:

  • желтый, черный, красный (F1 и F2 — желтый и черный, A (+) — красный и 4й контакт без обозначения — это масса);
  • желтый, красный, синий (F1 и F2 — желтый и красный, A (+) — синий и 4й контакт без обозначения — это масса);
  • A, B, C, D — (чаще всего F1 и F2 находятся рядом, А (+) будет ближе к крышке, у щеточного узла, масса на корпусе).

Лебёдка из стартера своими руками: чертежи, фото изготовления

Самодельная лебёдка из стартера: чертежи электролебёдки, фото изготовления самоделки своими руками.

Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки.

Также нам понадобится понижающий редуктор от перфоратора, найти редуктор можно на блошином рынке, в данной самоделке автор взял редуктор от старой дрели советского производства с передаточным числом 1 х 20.

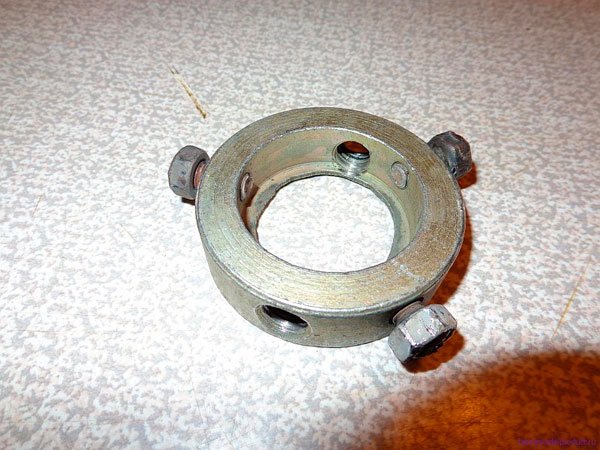

Вал двигателя нужно соединить с валом редуктора, сделать это можно с помощью переходной муфты и шплинтов или просто приварить их сваркой.

Собран в единый корпус.

Теперь сделаем барабан для лебёдки из куска металлической тубы и листового металла толщиной — 3 мм.

В трубе закреплён болт под крепление троса.

Из металла вырезаем два круга с отверстием по середине и привариваем их к трубе.

К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.

Барабан с шестернёй в сборе.

Как вариант можно взять чертежи барабана ручной лебёдки.

Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.

Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

Схема подключения реверса на лебёдке.

Наматываем трос на барабан, толщина троса 6 – 10 мм.

Совет! Не подключайте электролебёдку к автомобильному аккумулятору при выключенном двигателе, аккумулятор разрядится за несколько минут.

Также нельзя цеплять за металлический трос автомобиль от которого запитана электролебёдка, как вариант можно воспользоваться тканевым тросом или переделать щёточный узел на электродвигателе, изолировать массу на самой лебёдке.

Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».

Автор самоделки: Николай Евдокимов.

Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010

Пульт ДУ для автомобильной лебедки

Два, пожалуй, самых отличительных атрибута внедорожника — это грязевые колеса и лебедка. И в случае колес, будь то злые «сильвера» или болотные «боггеры», их установка лишь отодвигает глубже в лес тот момент, когда нужно идти за трактором. А вот установки лебедки — это, своего рода некая гарантия возврата домой. Есть люди, которые на внедорожник ее ставят потому, что «круто», есть те, кто используют ее пару раз на рыбалке. Но есть еще две категории людей, которые используют её постоянно — спортсмены и покатушечники. Я, наверное, отнесу себя к последней категории — в спорте участвую не на результат, а для удовольствия и стараюсь не пропускать выезды по выходным. Собственно, в электрической лебедка все прекрасно, кроме ее «интерфейса»: в стоке это блок соленоидов с разъёмом для подключения проводного пульта длинной метр-два.

Проводной пульт — очень большое неудобство. Если его не подключил заранее, то при засаживании машины в грязищу нужно достать пульт из багажника/рундука, открыть капот, подключить пульт, вывести кабель так, чтобы его не заломило капотом, закрыть капот. Делать это стоя, порой, по колено в жиже мало приятного. Так же, если при езде оставлять пульт под дворниками во время езды — он то и дело норовит оттуда улететь или остаться вместе с ветками. Протягивать его в салон через стекло тоже накладно.

После моего прошлого обзора на самодельную автомобильную зарядку для ноута мне написала некто Яна из Банггуда и предложила что-нибудь на обзор. Я до этого никогда еще на заказ не писал, но увидев в списке то самое беспроводное управление лебедкой уже не смог отказаться

Виды тяговых механизмов

Лебедка – это несложный механизм, который применяется с давних времен. Первоначально она была ручной: тяговое усилие на тросе создавалось вращением рукоятки, закрепленной на барабане. От обратного хода трос удерживается собачкой. Такие механизмы применяются и сегодня. Позднее устройство лебедки усовершенствовалось через механизацию вращения, установку редуктора, тормоза и реверса. Требования к оборудованию для вытягивания вездехода из грязи – это высокое тяговое усилие при компактности, малом весе, надежности и простоте управления.

Лебедки для квадроцикла могут быть следующих видов:

  • с электрическим приводом;
  • механические;
  • ручные.

Первые получили наибольшее распространение. Что касается тягового усилия лебедок, то оно должно превышать массу вездехода не менее чем в 2 раза: если вес – 600 кг, тяга должна быть 1500 кг. Тросы применяют из кевлара и стальные. Первый материал более безопасен в обращении, потребует чистки каждый раз после применения, иначе трос сгниет. Лебедка электрическая управляться может обычным способом с водительского места или дистанционно беспроводным пультом. Второй способ безопаснее, если учитывать вероятность обрыва троса.

Схема монтажа тягового устройства на мотовездеходе бывает передней или задней, принципиального значения это не имеет, но чаще используется установка спереди на бампер-отбойник. Бывают также и переносные лебедки – они не монтируются стационарно, а устанавливаются и подключаются при случившейся потере мобильности.

Как установить

Площадка тягового устройства крепится к раме квадроцикла, поэтому сначала следует снять облицовку спереди, чтобы обеспечить доступ к базовой конструкции. Способ крепления определяется по месту: можно поставить на болтовые соединения, а можно закрепить на сварку. В комплекте лебедки предусмотрены крепежные хомуты. При установке электролебедки надо следить за тем, чтобы не было перекосов. Для этого гайки тянутся попеременно. После установки лебедки производится ее обвязка рабочими элементами и питающими проводами:

  1. Трос продевается сквозь направляющие ролики, которые после этого прикручиваются к кронштейнам площадки.
  2. Прокладывается и подключается силовая электропроводка – она идет в комплекте с тяговым устройством. Проводка делится на две составляющие: аккумулятор – соленоид и лебедка.
  3. Соленоид обеспечивает подключение тягового устройства к электросети вездехода и устанавливается на монтажной площадке. Прокладку проводов следует располагать так, чтобы они были защищены от перетирания и контакта с горячими деталями двигателя. Лучше, если в защитной гофрированной трубке.

Пульт лебедки устанавливается на руль и подсоединяется через замок зажигания к электросети. Снятая облицовка устанавливается на прежнее место, и тяговое устройство для квадроциклов готово к эксплуатации.

Подготовка к установке

Итак, для начала обсудим стационарную установку электрических автомобильных лебедок, так как они являются самыми популярными среди джиперов. Электрические лебедки, как правило, устанавливаются на передний бампер внедорожника. Возможно его установление и на задний бампер, также с обеих сторон, если это не противоречит требованиям ГИБДД, но об этом поговорим чуть позже. Для начала расскажем, как устанавливается лебедка на штатный бампер.

1. Для начала снимается бампер, и стальная площадка монтируется на раму на прихватках с помощью болтов.

Место, на котором монтируется площадка, должно быть прочным, надежным и способным выдержать нагрузку не менее, чем максимальная грузоподъемность лебедки.

Площадка должна крепиться с 4-х сторон, поэтому в случае несовпадения отверстий требуется просверлить дополнительные отверстия. После установки площадки стоит примерить бампер, так как размеры площадки могут не совпадать с размерами и особенностями бампера, в этом случае требуется отрезать выступающие части площадки болгаркой.

2. После установки площадки нужно смонтировать на нем тросоукладчик, через который будет выходить трос с крюком. Если на бампере нет места для вытаскивания крюка, то потребуется отрезать окно нужного размера.

3. Далее устанавливается лебедка, которая крепится на стальную площадку с помощью болтов, входящих в комплект.

4. Когда смонтирована лебедка, настает черед подключения электрического блока управления и наматывания троса. Электрический блок рекомендуется установить недалеко от аккумулятора подальше от грязи и влаги. Если пространство внутри бампера дает возможность, то блок устанавливается непосредственно на лебедку. Далее плюсовой кабель лебедки подключается к плюсовой, а минусовой к минусовой клемме аккумулятора.

5. Многие модели электрических лебедок работают с помощью проводного пульта управления. После монтирования и подключения начинается наматывание троса, который соединяется с крюком и устанавливается на лебедку до подключения электрического блока. Трос рекомендуется наматывать на барабан медленно во избежание неравномерной намотки и риска прикосновения троса к частям автомобиля.

Лебедки являются сложными устройствами, установка и подключение которых должно проходить квалифицированными специалистами в специальных сервисных центрах. Неправильная установка лебедки может привести к повреждению устройства, транспортного средства, а также навредить окружающим людям и предметам.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
