Схема проводки Honda Lead 90 и Honda Lead 50

Общие сведения

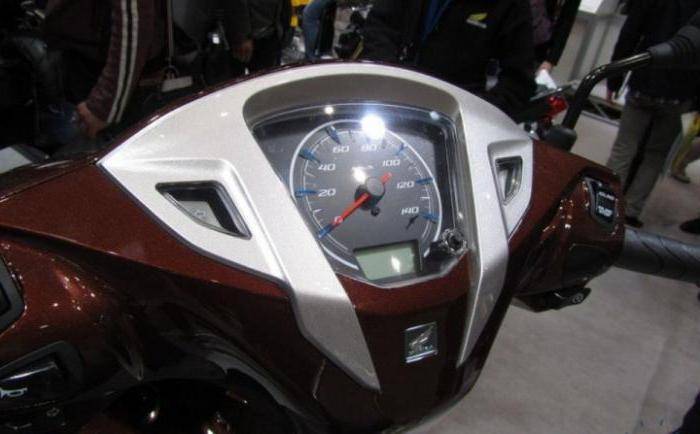

Мокик Honda Lead 90 оснащен сидением, рассчитанным на двух человек. Кроме того, мопед отличается оригинальным дизайном, информативной панелью приборов и надежным силовым агрегатом. Скутер оборудован рычажной подвеской, подходит для передвижения по разным видам дорог. Это обусловлено наличием маятников, которые гасят колебания при преодолении неровностей и выбоин.

Рассматриваемая техника разгон до тридцати километров набирает плавно и быстро. Максимальная скорость, которую может одолеть модификация HF-05, составляет почти сто километров в час. К основным преимуществам японского мопеда Honda Lead 90 относится отличная эргономичность, мягкость хода, экономичность, надежность и высокий ресурс эксплуатации. Стоит отметить, что при использовании неподходящего масла или топлива возникают проблемы с работой насоса и перегревом двигателя. Поэтому следует заливать горюче-смазочные материалы, рекомендованные производителем.

Комфорт и динамика

Езда на «Хонда Леад» доставляет удовольствие, ход у скутера плавный, впечатляет полное отсутствие вибрации. Мотороллер явно проектировался для любителей спокойного и размеренного передвижения на небольших скоростях по хорошей дороге. Идеально подходит для новичков, у которых нет опыта езды на спортивных байках и которые предпочитают держаться подальше от экстрима. Комфорт несомненно присутствует при эксплуатации скутера. Однако динамика машины держится на достаточно скромном уровне, «Хонду Леад» не разгонишь так сразу и вдруг. Скорость приходится набирать постепенно. Тогда скутер послушен и отзывается на малейшее движение ручки газа. Если прибавить газ резко, двигатель заглохнет.

Особенности

Наряду с продуманным размещением основных узлов и агрегатов, приличным запасом топлива и экономичностью владельцы отмечают возможность эксплуатации мокика на различных видах дорожного покрытия. Средняя цена японского серийного мопеда в зависимости от модели и состояния варьируется от пятисот до полутора тысяч долларов.

Пользователи отмечают отличные характеристики как версии с 50-кубовым мотором, так и варианта на девяносто «кубиков». Вторая модификация резвее, но на скорости свыше восьмидесяти километров в час не так устойчива на дороге. Это и не удивительно, ведь данная техника рассчитана на умеренное перемещение, а не на кроссовые гонки.

На скутер Honda Lead 90 запчасти в оригинальном исполнении можно приобрести под заказ. Особенно это касается пластика. Обвес требуемого качества в свободной продаже найти довольно проблематично.

Лидерство

Скутер «Хонда Леад» за всю историю выпуска считалась самой удачной моделью среди себе подобных. Модель лидирует и сегодня, благодаря исключительным техническим характеристикам.

Изначально скутер создавали для интенсивной эксплуатации, поэтому в конструкцию сразу были заложены детали повышенной прочности. Поэтому машина получилась супернадежной, с большим ресурсом и износостойкостью

Эксплутационные данные скутера обеспечивают высокую степень проходимости, что иногда имеет немаловажное значение. Двигатель при этом не страдает от пыли, грязи и других внешних факторов, поскольку в карбюратор поступает чистый воздух из-под сиденья. Скутер вполне приспособлен для эксплуатации в условиях проселочных дорог

В зимнее время машина может преодолеть снежный покров толщиной до двадцати сантиметров

Скутер вполне приспособлен для эксплуатации в условиях проселочных дорог. В зимнее время машина может преодолеть снежный покров толщиной до двадцати сантиметров.

с первых дней выпуска мотороллера озаботилась качественной и разнообразной покраской. Первоначально за основу были приняты классические белый и черный цвета в различных комбинациях, а затем стали использовать гамму из двенадцати цветов. Разнообразные сочетания ярких цветов значительно повысили привлекательность маленьких двухколесных машин и это позитивно отразилось на продажах.

Технические характеристики Honda Lead AF20/HF05

Honda Lead AF20 / HF05 (Хонда Лид) – полноценный 2-х местный скутер в исполнении 49 и 89 см 3 50 кубовая версия носит заводской индекс AF20, а 89 кубовая соответственно HF05. Оба исполнения скутера внешне практически одинаковы. Единственные отличия заключаются в том, что у HF05 (89см 3) сиденье отформовано под двух пассажиров, и на 50 кубовой версии спидометр расчерчен до 60 км/ч, у 89 кубовой соответственно до 100 км/ч.

Технически обе модели исключительно надёжны при эксплуатации как в черте города, так и на даче.
Огромный плюс при езде по плохим дорогам – это рычажная передняя подвеска. Благодаря конструкции маятников, Honda Lead AF20/HF05 позволяет не сбрасывать скорость при выбоинах, лежачих полицейских и тд.
Благодаря покрышкам с большим профилем, чем например очень популярные модели Honda Dio, Honda Lead более устойчива как на прямой так и в поворотах. Естественно возросшая ширина и высота профиля покрышки положительно сказалась на плавности хода.
При своевременном техническом обслуживании Хонда Лид позволяет проехать до 70 000 км.
Данная модель позволяет с легкостью перевозить пассажиров суммарным весом до 180 кг.
Honda Lead HF05 (89 см3) должен продаваться вместе с ПТС, таможенной декларацией и подлежит постановке на учёт в ГАИ.

Длина, мм
Ширина, мм
Полная высота, мм
База, мм
Дорожный просвет, мм
Высота по сидению, мм
Полная масса, кг
Максимальная скорость,км/ч
Модель двигателя
Количество цилиндров
Количество тактов
Рабочий объем, куб. см
Диаметр и ход поршня, мм
Степень сжатия
Мощность, л.с./(об/мин)
Крутящий момент,H*м/(об/м)
Объём маслянного бака, л
Объем топливного бака, л
Переднее колесо
Заднее колесо
Передний тормоз
Задний тормоз

1755
715
1060
1235
110
735
76
60*, (100)**
AF-20, (HF-05)
1
2
49,(89)
39,0 ^ 41,4 ***
7,1, (6,3)
6,4,(8,4)/6500
4,1,(6,0)/6000
1,2
7,2
100-90-10
100-90-10
Дисковый
Барабанный


*Ограничена электроникой
**Данные для Lead 89 см 3
*** У Lead 89 cm 3 – (48,0 ^ 49,6)

Описание

Скутер Honda Lead 90 (HF-05) отличается “сидушкой”, подогнанной под пару человек, оформлением спидометра и практически вдвое мощным силовым агрегатом. Рассматриваемый двухместный мотороллер оснащен подвеской рычажного типа, отвечает повышенным запросам, подходит для езды по разным типам дорожного полотна. Конструктивные особенности маятников способствуют поглощению выбоин небольшого и среднего размера.

Хочется отметить одну особенность, которую имеет двигатель. «Хонда Лид 90» разгоняется до 30 километров в час за пару секунд, затем идет своеобразный «провал», после которого начинается вторая стадия разгона с отметки в 40 км/ч.

Максимальный показатель скорости скутера составляет порядка 100 км/час. Из часто появляющихся неисправностей — это работа масляного насоса с перебоями на высоких оборотах, что влечет перегрев мотора. Решить эту проблему можно заменой либо подачей большей дозы масла в топливо.

Достоинства: прекрасная эргономика, современный экстерьер, ходовая мягкость, экономичность, стоимость. Запчасти для скутера «Хонда Лид 90» не являются особым дефицитом и находятся в свободном доступе. Цены на скутер, в зависимости от состояния и намотанного километража, колеблются от шестисот до тысячи долларов.

Схемы хонда лид 90

Схема проводки скутера ХОНДА Lead NH50 NH90.

Схема электрооборудования хонда леад ( NH 50, NH 90)honda lead 90 1 — выключатель ос­вещения, 2 — выключатель стартера, 3 — звуковой сигнал, 4 — замок зажигания, 5 — регулятор напряжения (выпрямитель), 6 • резистор, 7 — пусковой обогатитель, 8 • резистор, 9 — прерыватель (узел CDI ), 10 — масса, 11 — генератор, 12 — стартер, 13 — катушка зажига­ния, 14 • свеча зажигания, 15 — правый задний указатель поворо­та, 16 — стоп-сигнал и задний габарит, 17 — левый задний указа­тель поворота, 18 — датчик уровня масла, 19 — датчик уровня топ­лива, 20 — масса, 21 — предохранитель (7А), 22 — аккумуляторная батарея, 23 — реле стартера, 24 — выключатель звукового сигнала,

25 — выключатель указателей поворота, 26 — переключатель света фары, 27 • реле указателей поворота, 28 — левый передний указа­тель поворота, 29 — выключатель стоп-сигнала (левый), 30 — ле­вый индикатор указателей поворота, 31 • индикатор дальнего света фары, 32 — указатель уровня топлива, 33 — комбинация при­боров, 34 — индикатор превышения допустимой скорости, 35 — ин­дикатор низкого уровня масла, 36 — правый индикатор указателей поворота, 37 — передний габарит, 38 — фара, 39 — выключатель стоп- сигнала (правый), 40 — правый передний указатель поворота.

Источник статьи: http://skute.ru/publ/ckhema_skutera/skhema_skutera_honda_lead_nh50_nh90/4-1-0-42

Прочие параметры

Рабочее давление в шинах рассматриваемого скутера составляет 1,50 кг/сил в передних и 1,75 в задних колесах. Расход масла, в зависимости от интенсивности эксплуатации и манеры вождения, варьируется в пределах 1,2 литра на тысячу километров, аналогичный показатель по топливу – около 1,9 л на 100 км. Среди других характеристик отметим следующие параметры:

  • подача напряжения на питание / зажигание – 14 / 15 вольт;
  • тип свечи накаливания – BPR 4 / 6 / 8 HS;
  • воздушный фильтр – поролоновый элемент, пропитанный маслом;
  • передаточное число – 0,8-2,3;
  • степень сжатия – 6,3;
  • глушитель Honda Lead 90 – выхлопная труба типа GW-3 с перепускным патрубком, диаметром девятнадцать миллиметров.

Рекомендуется использовать бензин марки АИ-92, масло для редуктора – трансмиссионное 80W-90. Его замена производится в среднем через каждые шесть тысяч километров пробега.

Honda Lead 90: технические характеристики

Ниже представлены основные параметры технического плана базовой модели скутера серии HF-05:

  • годы выпуска – 1988-1997;
  • длина / ширина / высота – 1,75 / 0,71 / 1,06 метра;
  • база колесная – 1,23 м;
  • клиренс – одиннадцать сантиметров;
  • масса – 92 кг;
  • силовой агрегат – двухтактный двигатель объемом 90 кубических сантиметров с одним цилиндром;
  • мощность – 8,4 лошадиных силы при четырех тысячах оборотов в минуту;
  • охлаждение – принудительная атмосферная система;
  • вместимость топливного / масляного бака – 7,2 / 1,2 литра;
  • подвеска (задняя / передняя) – телескопическая / маятниковая конструкция;
  • тормоза – передние барабанного типа, задние – дисковый узел.

Стоит отметить, что мопед Honda Lead 90 оснащен вариатором, имеет лепестковую систему газораспределения, «обут» в резину типа 3.50-10 4PR.

Модификации

Второе поколение японских скутеров «Хонда Лид 90» представлено несколькими вариациями, начиная от модели с пятидесятикубовым мотором и заканчивая более мощной модификацией, сила двигателя которой почти в два раза больше. Рассмотрим вкратце каждый из вариантов.

  1. Модель AF 20. Этот мокик отличается небольшим объемом силового агрегата, который составляет 49,9 куб. см. В остальном, по словам владельцев, скутер устойчив на дороге, отлично сбалансирован, большинство колебаний гасит фронтальная вилка с рычагами благодаря продуманной конструкции. Агрессивности мопеду придает объемный обвес, выполняя также функцию защиты наездников от грязи и пыли. Передний световой элемент оснащен парой мощных ламп, обеспечивающих хорошую видимость в ночное время. Дополнительную защиту гарантирует переднее крыло.
  2. «Хонда Лид SS». Один из первых представителей рассматриваемого семейства. Судя по отзывам, мопед практичен, надежен, обладает отличной посадкой водителя и пассажира, имеет хорошие ходовые показатели.
  3. Модификация 110 представляет собой скутер для молодежи. Владельцы отмечают, что агрегат имеет соответствующий обвес, оборудован вместительным багажником, инжектором и жидкостной системой охлаждения.

Однако самым популярным вариантом в этой серии, судя по отзывам, является мопед Honda Lead 90, характеристики которого представлены выше.

Ходовые параметры

Несомненным достоинством скутера является его ходовая часть, рационально спроектированные тормоза и подвески. Передний тормоз — дисковый, вентилируемый, очень эффективный. Задний барабанный, работающий мягко, никогда не клинит, включается с небольшим опозданием относительно переднего, и таким образом мотороллер останавливается в доли секунды, без заносов и юза.

На скутер устанавливается тормозная система , которая никогда не подводит. Передняя подвеска — это мощная вилка рычажной конструкции, совмещенная с гидравлическим амортизатором. Не вызывает никаких нареканий, однако требует внимания при вхождении в крутой поворот. Если скорость выше оптимальной, рычаг подвески начинает вибрировать, и тогда скутер может потерять управление. Поэтому при езде по извилистой дороге необходимо соблюдать минимальную скорость.

На некоторые модели, выпускаемые в 1999 году, устанавливались передние подвески телескопической конструкции, однако они не прижились, поскольку им приходилось работать в пределах ограниченной амплитуды и высокие нагрузки нередко вызывали поломку узла. К тому же такая подвеска была более жесткой, в отличие от рычажной и «ловила» все неровности, вызывая тряску.

Регулировочный процесс

Иголка относительно воздушной перегородки перемещаться в небольших диапазонах. Для этого в ней предусмотрены пазы, куда монтируется штопорное кольцо. Оно устанавливается в среднюю ячейку. Болт корректировки уровня и качества смеси затягивается до упора и откручивается обратно на один, полтора оборота. Скутер запускается.

Если холостой ход отсутствует, имеет слишком низкие или высокие обороты, регулировочным винтом их повышают либо понижают. Затем корректировкой винта контроля подачи смеси добиваются максимальной оборотистости, и закручивают его обратно на четверть или половину оборота.

В случае если при трогании с места присутствуют провалы, потребуется еще прикрутить винт на четверть. После каждой процедуры корректируются обороты холостого хода. При чрезмерном расходе бензина следует опустить золотниковую иголку еще на одну риску и произвести повторную регулировку. Если мопеду недостаточно горючего, имеются провалы, иглу приподнимают на деление вверх, и процесс корректировки повторяется

В заключение обзора

Рассматриваемый двухколесный мотоцикл малой мощности не зря стал одним из лидирующих мокиков по продажам на мировом рынке. В его пользу говорит высокое качество сборки, продуманная конструкция, отличные эксплуатационные и ходовые характеристики. Скутер серии Honda Lead 90 стал популярен не только в Японии, но и в Европе, США, бывших постсоветских странах.

Дополнительно в его пользу свидетельствует немалый для такого типа транспорта срок серийного производства, который продолжался более десяти лет. Сейчас на смену «Хонде Лид 90» пришли более совершенные машины, однако классика остается популярной до сих пор. Купить агрегат, бывший в употреблении, можно совсем недорого, а прослужит он при правильном обращении еще многие годы.
