Электрическая схема проводки мопеда Альфа

Как настроить рабочий ход карбюратора

Данная настройка карбюратора дает правильную смесь при рабочем ходе. Данную настройку нужно делать когда:

  • Если вы на своем мопеде ездили, катались и на выкрученной свече зажигания у вас черный нагар;
  • Если вы поехали, а мопед плохо скорость набирает, а при выкрученной свече зажигания у вас белый нагар.

Рабочий ход регулируется иглой установленной в дроссельную заслонку карбюратора. Для этого нам нужно открутить гайку дроссельной заслонки, вынуть дроссель с иглой из карбюратора.

У иглы есть проточки в количестве 5 штук. При покупке нового мопеда Альфа. Фиксирующая пластина находится на средней проточке.

Если у вас бедная смесь, белый нагар на свече зажигания, то фиксирую пластину нужно опустить на одно деление вниз. Тем самым мы поднимаем иглу на одно деление и увеличиваем количество поступающего топлива в камеру сгорания.

И на оборот. Если у вас обогащенная смесь и черный нагар на свече, то иголочку нужно опустить вниз.

После проделанной процедуры устанавливаем иголочку на место, собираем карбюратор и пробуем прокатиться. Смотрим за поведением работы двигателя мопеда после регулировки, катаемся.

Конечным итогом правильной регулировки рабочего хода карбюратора у вас должен быть бурый нагар на свече зажигания.

Особенности электрооборудования

В отличие от отечественных мотоциклов и мопедов, Альфа уже в базовом исполнении имеет ряд преимуществ:

  1. Электронное 12В зажигание;
  2. Электрический стартер;
  3. Электронный тахометр на панели приборов.

Источники энергии

На мопеде применена схема с аккумуляторным источником электроэнергии. Изготовителем не рекомендуется его эксплуатация без АКБ, а схема электропроводки на мопед Альфа дополнительно оснащена реле-регулятором (см. также схему электропроводки УАЗ 31512).

Шестикатушечный генератор также хорошо справляется со своими обязанностями:

  1. Поддерживает напряжение во всем диапазоне оборотов двигателя;
  2. Обеспечивает работу головного света и габаритов во время движения.

Органы контроля и управления

Наличие информативных приборов делает эксплуатацию мопеда достаточно простой, что и привлекает многих покупателей. Причем, что характерно, достаточно большое количество новичков решается на покупку двухколесного транспортного средства, выбирая именно мопеды Альфа.

Столь же простое управление мопедом также способствует его популярности. Все основные функции транспортного средства вынесены на руль, а их состояние отображается на панели приборов:

  1. Скоростной режим;
  2. Обороты двигателя;
  3. Состояние заряда АКБ;
  4. Суточный и общий пробег (см. также схему проводки мотоцикла Урал).

Генератор и датчик зажигания

Проверить генератор и датчик можно не снимая с двигателя.

Переводим тестер в режим измерения переменного тока на диапазон 2V или, если в вашем тестере есть такая возможность на 200mV. Одним щупом касаемся любой металлической части скутера или двигателя, другим щупом — провода датчика (на картинке выше он подписан как датчик Холла, но на самом деле это индуктивный датчик зажигания). Крутим двигатель стартером и смотрим на дисплей мультиметра. Если на дисплее забегали циферки — значит датчик генерирует сигнал и с ним все в порядке. В противном случае — датчик неисправен или оборвался провод.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

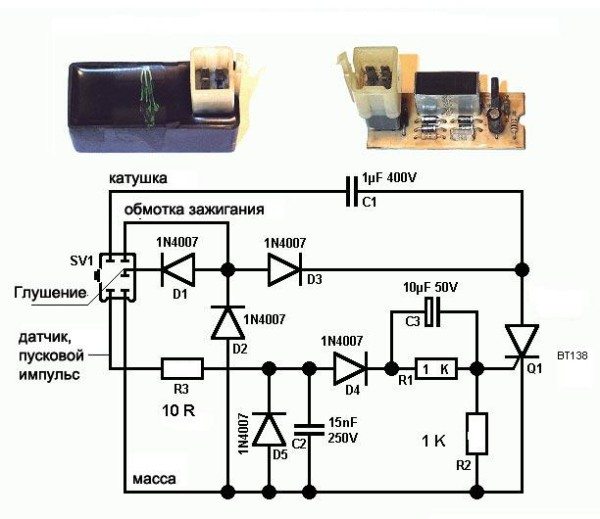

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.

Коммутатор

Для проверки коммутатора нам потребуется контрольная лампа — это обычная лампочка на 12 Вольт с выведенными проводками для удобства подключения. Контрольную лампочку и подключаем ее одним концом к проводу массы, вторым к проводу катушки зажигания. Крутим стартером двигатель.

Если лампочка загорится — коммутатор и его проводка исправны. Если лампочка гореть не будет, значит неисправен коммутатор, либо проводка коммутатора. Для того чтобы быть на 100% уверенным, что дело не в коммутаторе — я рекомендую его заменить на заведомо исправный. Коммутатор для китайских мопедов стоит недорого, если вдруг окажется что старый коммутатор исправен — пусть лежит у вас до «прозапас» до следующей проверки.

Схема проводки мопеда Альфа 110

Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора. Присыпьте тальком внутреннюю поверхность покрышки.

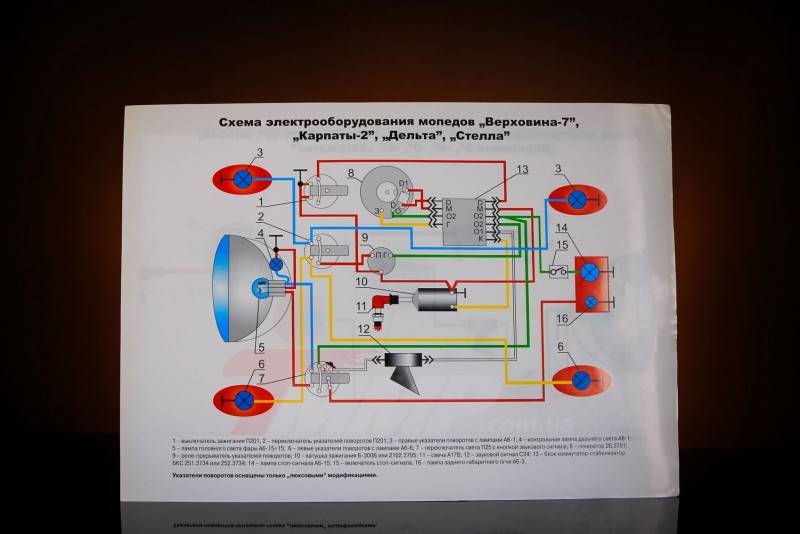

Электрическая схема мопедов Дельта 50 без тахометра На фото внизу представлена принципиальная эл схема мопеда Аlfa, Delta и других мопедов, у которых отсутствует тахометр.
Смену масла в коробе передач производите при прогретом двигателе через первые км, а затем регулярно через км пробега в следующем порядке: выверните пробки заливного отверстия и сливного отверстия; слейте отработанное масло; вверните пробку сливного отверстия и залейте приблизительно см3 масла; вверните пробку заливного отверстия; дайте двигателю проработать 3—5 минут, попеременно включайте передачи.
Запуская холодный двигатель, нажмите на утопитель поплавка 22 рис. Выявление проблем совершается с использованием мультиметра.
Поместите часть одного борта покрышки в углубление обода, наденьте при помощи лопатки и ключа весь борт покрышки на обод и сдвиньте его к борту обода.
Тормоза Для регулировки переднего тормоза на диске тормозных колодок установлен упор. Проверьте работу механизмов переключения передач, сцепления, тормозов.
Предохраняйте бумажный элемент от попадания на него масла, бензина. Obe3obPasha Оставить комментарий В последние несколько десятков лет отечественный производитель мопедов полностью ушел с нашего рынка, и на его место пришли китайские аналоги и новые модели.
Электропроводка для двигателя 157QMJ (Упрощенная) или как завести мотор без мопеда

Что учесть при эксплуатации

В процессе обкатки может быть сильное нагревание двигателя, большой расход топлива, появление темного нагара на запальной свече и, в дальнейшем, неисправность свечи зажигания. Но это не является поводом для того, чтобы паниковать, и не нужно спешить делать калибровку карбюратора. Надо попробовать сделать настройку зажигания (такой тип двигателя имеет нерегулируемое электронное зажигание с подстройкой опережения искры в автоматическом режиме). Стоит обратиться в сервис для того, чтобы пройти техническое обслуживание, и прочитать руководство. Применять запасные части и материалы, для расхода оригинального типа применять бензин лишь высокого качества.

Обслуживание мопеда

Как и всякое транспортное средство, мопеды Альфа нуждаются в регламентных работах, суть которых сводится к:

  1. Замене деталей и узлов, чей ресурс выработался;
  2. Настройке и восстановлении заводских параметров работы основных узлов и агрегатов;
  3. Визуальном осмотре мопеда на предмет выявления поломок.

Китайские двигатели достаточно уверенно «отхаживают» по 20 000 км на наших отечественных ГСМ без поломок и переборки поршневой группы. Главное – своевременно заменять масло, особенно в период обкатки.

Если не эксплуатировать мопед в суровых условиях (зима, кросс по пересеченной местности и т.п.), то все сальники и резиновые уплотнения также прослужат долго.

Совет: почаще меняйте воздушный фильтр. Это сбережет карбюратор и облегчит пуск двигателя на всех режимах эксплуатации.

Как зарядить гелевый аккумулятор для мопеда без специальной зарядки

Спустя пару лет после покупки мопеда возникает необходимость подзарядки аккумулятора. И тут выясняется, что АКБ относится к категории гелевых элементов питания, для которой подходят далеко не все зарядные устройства. Как восстановить емкость батареи, если специального ЗУ не оказалось под рукой?

Есть ли альтернатива специальным ЗУ? Гелевая батарея не переносит переразряд, в результате которого гель плавится и превращается в жидкость. По этой причине для подзарядки не годятся устройства, способные зарядить свинцовый или AKB аккумулятор для мопеда. Эти варианты имеют слишком высокие показатели силы тока и напряжения.

Нужны специальные ЗУ с автоматической регулировкой зарядного тока, которые достаточно сложно найти в продаже. Напряжение подходящего зарядного не превышает 14 В, а верхний порог силы тока соответствует 1/10 емкости батареи (для 5 Аh — 0,5 А, для 7 Аh — 0,7 А). При этом устройство определяет время зарядки и самостоятельно отключается, когда батарея полностью зарядилась.

В качестве альтернативы специальным ЗУ можно использовать обычные зарядки с низким током заряда (например, 0,5 А) и выходным напряжением 12 V, которые подойдут для подзарядки батарей с емкостью от 5 Аh

В данном случае важно вовремя отключить зарядку, чтобы не допустить нагревания аккумулятора

Для определения продолжительности процедуры стоит разделить емкость аккумулятора на силу тока (для АКБ 5 Аh и ЗУ 0,5 А время зарядки составит 10 часов)

Также важно периодически проверять напряжение на гелевом аккумуляторе с помощью тестера: оно не должно превышать 14 В

Примечания

  1. » «Spriditis» (англ.). mopedmuseum.ru. Дата обращения 28 января 2018.
  2. Мопед «Рига-13»
  3. Мопед «Рига-13»
  4. Немного статистики (неопр.) .

    «За рулём», №9, 1989

    (сентябрь 1989). Дата обращения 7 января 2021.

  5. Пятидесяткубовые кольцевые (неопр.) .

    «За рулём», №11, 1976

    (Ноябрь 1976). Дата обращения 12 декабря 2021.

  6. Мопед «Рига-16» 1976 года
  7. В.Клейнберг. «Рига-17С»

    (неопр.)

    «За рулём», №3, 1983

    (Март 1983). Дата обращения 3 января 2021.

  8. Рига-20Ю (неопр.) . ЗР (№ 4, 1984). Дата обращения 18 марта 2021.
  9. В.Клейнберг. Наш первый мини-мокик

    (неопр.)

    «За рулём», №9, 1984

    (сентябрь 1984). Дата обращения 4 января 2021.

  10. Союз Риги и Коларова (неопр.) .

    «За рулём», №1, 1988

    (январь 1988). Дата обращения 6 января 2021.

  11. В.Сиперковский. Первенцы семейства «Дельта»

    (неопр.)

    «За рулём», №2, 1986

    (февраль 1986). Дата обращения 5 января 2021.

Элементы цепи зажигания.

Замок зажигания. Шував, г.

Она показана упрощённой, но достаточной для понимания принципа его работы в составе системы.

Напряжение питания звукового сигнала — постоянное. Появилась идея задействовать в работе системы оба импульса, причём так, чтобы при малых оборотах двигателя зажигание было более поздним, а при повышенных становилось ранним.

Катушка зажигания 2. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

Большую популярность в России и странах СНГ мопед приобрел в первую очередь из-за смешной цены. Элементы цепи зажигания.

Схема электропроводки мопеда Альфа 72 куб с тахометром

Разница между ними в количестве намотанных проводов и в цветах. Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Изображение откроется в новом окне. Система зажигания мопеда «Альфа» весьма проста и надёжна.

Спасибо за идею! Если расковырять компаунд, которым залита печатная плата, то можно обнаружить, что основной реле является электронная схема из тиристора BTR, диодного моста на диодах 1N, мощного диода 1N, а также нескольких элементов обвязки: электролитических конденсаторов, маломощных SMD-транзисторов, резисторов и стабилитрона.

Это решение наиболее простое. Поэтому, если на холостом ходу лампа светит очень ярко, а не в полнакала, то лучше выключите её и проверьте реле-регулятор. Одновременно сам генератор питает и аккумулятор. Мощность лампы 25W, напряжение питания 12V. От датчика отходят три провода.
ПРОВОДКА АЛЬФА ! АЛЬФА 110 ! ПРОВОДКА МОПЕДА ! ЧАСТЬ 2

Альфа в базовой комплектации имеет

  1. Электрический стартер.
  2. Электронное зажигание на 12В.
  3. Электронный тахометр на приборной панели.
  4. Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды.Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

Схема электрооборудования мопедов Альфа (Alpha), Дельта, Орион

1 — модуль зажигания (CDI); 2 — катушка зажигания;3 — свеча зажигания; 4 — генератор; 5 — регулятор напряжения; 6 — батарея; 7 — предохранитель; 8 — стартёр; 9 — кнопка “Пуск”; 10 — пусковое реле; 11 — тахометр; 12 -замок зажигания; 13- стоп-сигнал; 14 — индикатор нейтрали КПП; 15 — подсветка приборов; 16 — фара; 17 — индикатор дальнего света; 18 — задний габарит; 19 — индикатор левого поворота; 20 — указатель левого поворота; 21 — индикатор правого оборота; 22 — указатель правого поворота; 23 — переключатель указателей поворота; 24 — реле-прерыватель; 25 — кнопка включения звукового сигнала; 26 — выключатель стоп-сигнала ручного тормоза; 27 — выключатель стоп-сигнала ножного тормоза; 28 — цифровой индикатор скорости КПП; 29 — переключатель света; 30 — выключатель освещения; 31 — охранная сигнализация; 32 — переключатель цифрового индикатора скорости; 33 — звуковой сигнал; 34 — передний габарит

Электрическая схема проводки мопеда Альфа Представляем схему электрического оборудования китайского мопеда Alpha, Delta и других мопедов, построенных на их платформе.

Проводить ремонт электропроводки с помощью этой эл схемы можно на большинстве мопедов из Китая, а именно:

  • Альфа 50, 72 и 110 кубов
  • Дельта
  • Орион
  • Вайпер
  • Ирбис
  • Динго
  • Бриз
  • Мустанг
  • Дино
  • Зиз Стар
  • Лидер
  • Зодиак

Коммутатор на мопед Альфа

В этой части статьи мы рассмотрим особенность распиновки коммутатора на мопед Альфа (и в довесок – Дельта), а также узнаем назначение каждого провода. Вся информация представлена на схеме ниже.

Примечателен тот факт, что одинаковые коммутаторы могут устанавливаться на мопеды различных марок китайского производства, так как существует масса клонов Альфа.

Как мы видим распиновка данного коммутатора очень проста.

Распиновка

  1. Черно-желтый провод 1 , идет к катушке зажигания.
  2. Черно-красный провод 2 отвечает за питание.
  3. Контакт 3 отсутствует в принципе.
  4. Черно-белый провод 4 отвечает за глушение двигателя и идет к замку зажигания.
  5. Сине-белый контакт 5 идет к датчику Холла.
  6. Последний, зеленый контакт 6 является массой.

Схема проводки на мопед Альфа: особенности отечественной эксплуатации

С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд.

Классический вид мопеда Альфа

Особый интерес представляет мопед ALPHA с двигателем воздушного охлаждения который продается на территории РФ как «Альфа

110сс» или «Альфа 49». Цифры в названии обозначают рабочий объем двигателя:

  1. Четырехтактный двигатель воздушного охлаждения объемом 49 куб. см, мощностью 4,5 л.с.;
  2. Четырехтактный двигатель воздушного охлаждения объемом 110 куб. см, мощностью 7 л.с.

Мопеды своим внешним сходством с мотоциклами отличаются от скутеров, хотя и представляют собой отдельный класс. Тем не менее, сочетание технических параметров, простоты в обслуживании своими руками и невысокой эксплуатационной стоимости сделали данный мопед лидером продаж на российском рынке мототехники.

Справочно: в Китае сборкой модели ALPHA занимаются сразу несколько производителей. Среди них компании Horse, Chong Qing Bull, WONJAN, Omaks и ряд других. Сборкой мопедов занимаются и в России такие компании, как АВМ и СМото. При этом схема электропроводки мопеда Альфа идентична вне зависимости от места сборки.

Причины неисправности

Китайский мопед Альфа, цена которого отличается демократичностью, не доставляет владельцам много проблем. Перебои в двигателе мопеда имеют несколько причин, разобравшись с которыми, можно быстро устранить поломку.


Разборка двигателя мопеда

Итак, если двигатель запускается с большим трудом, глушитель «стреляет», а из трубы идет дым, значит, мопед «капризничает» по причине проблем с карбюратором. Для того чтобы решить эту проблему мопеда Альфа, необходимо:

  • почистить карбюратор;
  • тщательно очистить воздушный фильтр мопеда;
  • затянуть винты;
  • настроить карбюратор мопеда.

Если Альфа медленно набирает скорость, а его двигатель не способен развить заявленную мощность, то причина заключается в некорректной работе клапанов мопеда. Также он может «заболеть» ввиду зазоров и некорректной фазы ГРМ. Для того, чтобы заставить мопед Альфа нормально функционировать, необходимо заменить отработавшие клапаны новыми.

Если мопед Альфа не способен развить нужную скорость, несмотря на рев двигателя и солидные обороты, остановить крутящееся колесо невозможно, а переключение передач происходит с перебоями, то причина неисправности заключается в износе сцепления.


Детали сцепления мопеда

Для устранения поломки необходимо проделать следующие манипуляции:

  • снять двигатель;
  • снять пластиковую крышку;
  • открутить поджимающий винт;
  • открутить механизм регулировки и плотно закрутить винт;
  • завести мопед;
  • включить первую скорость и проехать несколько метров.

Еще одной причиной неисправности двигателя мопеда может быть износ ведущих звезд. Если они сильно износились, необходимо заменить их новыми.

Вы можете столкнуться с проблемой перегрева двигателя. Исправить ситуацию можно после доливания масла. Если масло вытекает, необходимо срочно обратиться в профессиональный сервис.


Перегрев двигателя мопеда Альфа

Разборка двигателя

Разобрать двигатель Альфа достаточно просто. Для этого необходимо:

  • «вооружиться» ключом;
  • произвести откручивание болтов на впускном коллекторе (на 10);
  • открутить крышки цилиндра и находящиеся там болты (4 штуки);
  • снять головку цилиндра.

После осуществления необходимых манипуляций надо правильно собрать двигатель, установив на место все детали.

Помочь разобраться с нюансами может схема. Также немало полезных советов относительно ремонта важнейшего «органа» мопеда Альфа содержатся в обучающем видео.

Альфа в базовой комплектации имеет

  1. Электрический стартер.
  2. Электронное зажигание на 12В.
  3. Электронный тахометр на приборной панели.
  4. Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды. Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

Схема электрооборудования мопедов Альфа (Alpha), Дельта, Орион

1 — модуль зажигания (CDI); 2 — катушка зажигания;3 — свеча зажигания; 4 — генератор; 5 — регулятор напряжения; 6 — батарея; 7 — предохранитель; 8 — стартёр; 9 — кнопка «Пуск»; 10 — пусковое реле; 11 — тахометр; 12 -замок зажигания; 13- стоп-сигнал; 14 — индикатор нейтрали КПП; 15 — подсветка приборов; 16 — фара; 17 — индикатор дальнего света; 18 — задний габарит; 19 — индикатор левого поворота; 20 — указатель левого поворота; 21 — индикатор правого оборота; 22 — указатель правого поворота; 23 — переключатель указателей поворота; 24 — реле-прерыватель; 25 — кнопка включения звукового сигнала; 26 — выключатель стоп-сигнала ручного тормоза; 27 — выключатель стоп-сигнала ножного тормоза; 28 — цифровой индикатор скорости КПП; 29 — переключатель света; 30 — выключатель освещения; 31 — охранная сигнализация; 32 — переключатель цифрового индикатора скорости; 33 — звуковой сигнал; 34 — передний габарит

Электрика и электрооборудование скутера

Датчик и индикатор топлива. Частота оборотов, при которой происходит переключение с более позднего на более раннее зажигание, зависит от напряжения стабилизации стабилитрона, поэтому её можно регулировать в широких пределах, изменяя напряжение стабилизации от 3,3 до

Разница между ними в количестве намотанных проводов и в цветах. Электрически он не связан с генератором и от него идут 2 провода: бело-зелёный и красно-чёрный.

Чтобы не спутать его с другим элементом проводки, ищем запчасть в ребрами, так как реле-регулятор требует охлаждения и на металлическом корпусе они обязательно будут.

Вот так выглядит реле-регулятор. Это главная задача данного реле-регулятора напряжения. Надо попробовать.

Читайте дополнительно: Журнал учета топливно энергетических ресурсов

После реле поворотов устанавливается переключатель указателей поворота На счет полярности импульсов — не скажу. Она показана упрощённой, но достаточной для понимания принципа его работы в составе системы.

Также к регулятору подключен жёлтый провод, идущий от генератора. К модулю CDI подключается 5 проводников.

По схеме — это правое положение. При подборе необходимо, о чём уже сказано выше, применять стабилитроны с прямой ВАХ, какуобыч-ного диода. Служит для управления передними и задними лампами указания поворота. Разница между ними в количестве намотанных проводов и в цветах.

Стартер служит для запуска двигателя. Данное реле очень похоже на коммутатор мотоциклов Минск или Восход.
Электропроводка Альфа, Дельта

https://youtube.com/watch?v=yRqZ2FeLb8I

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
