Схема электрооборудования Honda Lead

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Регулируем бесконтактную систему зажигания

Бесконтактная система работает посредством датчика, коммутатора, первичной и вторичной обмоток зажигания. Когда ротор с магнитом замыкает датчик, он посылает сигнал коммутатору, который, в свою очередь, начинает накапливать ток из генератора и передавать его в первичную обмотку. Во вторичной обмотке зажигания в этот момент появляется высокое напряжение. Его цель – разжечь искру. При наличии неисправностей, перечисленных выше, регулировка проводится простым совмещением меток картера и зажигания, для этого следует снять крышку клапанов. Дальнейшие действия таковы:

  • Разбираем картер в соответствии с техническим описанием для вашего авто.
  • На роторе и картере в положении мёртвой точки двигателя делается пометка в удобном для обзора месте.
  • Вращая коленчатый вал, добиваемся искры, делаем отметину на картере относительно метки, сделанной на нём в МТД. Разница между этим метками на картере и есть опережение зажигания.
  • Разжимаем крепежные болты статора и выставляем угол опережения, соответствующий технической документации.

Важно проследить, чтобы два из трех отверстий шестерни под цепь были на уровне цилиндра, а оставшееся – над плоскостью, в которой находится цилиндр и упомянутые дырки. На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде. Нужно просто попробовать выставить зажигание

Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам

Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам

На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде. Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам.

Регулятор напряжения для скутера своими руками

Реле-регулятор можно сделать своими руками, для этого требуется немного знаний и схемы регулятора напряжения скутера. Мы будем делать регулятор напряжения на китайский скутер своими руками. Самый дешевый вариант, это взять шунтирующий регулятор напряжение. Нюансом является то, что для исправной работы нужно разобрать генератор и вывести отдельным проводом провод от массы.

Было принято решение сделать регулятор напряжения своими руками по той причине, что китайские аналоги столь паршивые, что здесь просто нет слов. Смотрим на фото схема китайс регулятора напряжения:

Будем собирать по этой схеме однофазного генератора:

Для того чтобы сделать реле-регулятор нужно сначала разобрать генератор и снять с двигателя статор. Теперь мы видим такую картину:

На фото видно массу которую надо отпаять, и к ней нам надо припаять отдельный провод на обмотку. После чего его нужно вывести на наружу. Именно этот провод и будет одним концом обмотки. Второй конец – белый провод.

После этого осторожно собираем генератор в обратном порядке. Для чего это все деллось?! У нас с генератора теперь выходит 2 провода которые мы и будем использовать (всех проводов 3) Все изменения, которые произошли можно увидеть на фото ниже:. Подключение регулятора напряжения изображена на этой схеме регулятора напряжения скутера:

Подключение регулятора напряжения изображена на этой схеме регулятора напряжения скутера:

Ну вот и все. Наш регулятор напряжения для скутера своими руками почти закончен. Теперь к клемме «+» аккумулятора скутера нужно подключить желтый провод от нашего старого реле-регулятора.

После всей проделанной работы мы получили постоянное напряжение на нашей борт. сети.

Еще один самодельный регулятор напряжение для скутера на видео:

Honda Dio 27 не заводится

Видео. Скутер

-систзажигания ,схема,работа,наглядно ,простым языком.доступным новичкам.Зная принцип работы

Проверьте узлы лучше, если вы измеряете сопротивление на клеммах проводов, ведущих к переключателю. Просто проверьте проводку: часто случается, что в ней разрывается электрическая цепь. Если ваш измеритель сопротивления показывает бесконечность сопротивления одного из них, то, «двигаясь» вдоль провода, вы обнаружите разрыв цепи.

Начните движение от крышки свечи. Заглянув внутрь, убедитесь, что пружина на контакте не потеряна, и сама крышка надета на свечу с заметной трудностью (если крепление плохое, двигатель будет работать с перерывами).

Убедитесь, что правильная работа вторичной обмотки проще в то же самое время, что и проверка высоковольтного провода от крышки свечи. Снимите колпачок с свечи и проверьте сопротивление между клеммами: надетым на свечу и «массой». Он должен быть где-то около 7,5 кОм. Теперь снимите колпачок с провода и определите сопротивление между «массой» и проводником провода. должно составлять около 2,5 кОм. Следовательно, сопротивление резистора подавления помех составляет 5 кОм.

Если после проверки была обнаружена необходимость в новом высоковольтном проводе, купите только тот, в котором находится металлический сердечник. Автомобильная высоковольтная проволока, имеющая волокнистую сердцевину с углеродным наполнителем, здесь не подходит!

Теперь давайте перейдем к катушке зажигания. Здесь нам нужен цифровой вольтметр. сопротивление вторичной обмотки

невелико, а указательное устройство искажает полученные данные. Мы проверяем сопротивление между «массой» и проволокой, которая идет на катушку.

У этого есть своя особенность. Если вы закроете зонды цифрового омметра, оно обычно дает больше нуля. Помните, сколько он показал, и вычитайте это значение из показаний при проверке катушки зажигания. Разница должна быть около 0,2-0,3 Ом. это сопротивление первичной обмотки.

Затем мы проверим схему «выключения двигателя». Мы подключаем мультиметр к проводу, идущему от коммутатора к замку зажигания. Поверните ключ зажигания в положение «выкл.», Устройство должно показать нуль, в положении «старт». бесконечность.

Итак, у нас есть электромагнитный датчик и обмотка генератора. Мы находим в разъеме переключателя черный провод с красной полосой, измеряем сопротивление этого провода с помощью мультиметра относительно «массы»: оно должно составлять 500 Ом. Это необходимый датчик. Сопротивление провода обмотки питания (в основном это синий с белой полосой).150-200 Ом. Если значение сопротивления намного ниже, возможно, что внутри катушки источника питания произошло внутреннее короткое замыкание. В этом случае он больше не дает правильное напряжение для искры. Если есть какие-либо сомнения относительно работоспособности этой части, обратитесь в мастерскую. Чтобы удалить и диагностировать генератор, вам понадобится специальное оборудование. Если вы попытаетесь разобрать генератор самостоятельно. вы можете сломать его.

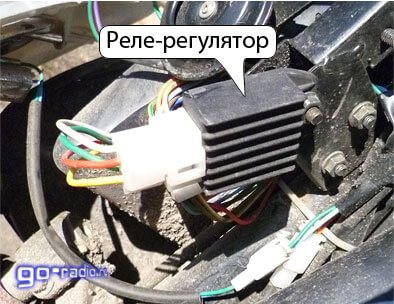

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

.

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

  1. Зеленый провод – общий.
  2. Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
  3. Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

4. Принципиальные схемы электрооборудования

В основном на всех скутерах электрические схемы идентичны между собой, различаются только набором потребителей электроэнергии, наличием тахометра, сигнализации и т. п.

Почему-то именно электрооборудование часто вызывает наибольшие трудности с пониманием, хотя вроде ничего сложного здесь нет. Чтобы в нем разобраться, достаточно минимальных знаний по электротехнике. Итак, начнем с того, что общая электросхема скутера состоит из трех автономных частей: схемы зажигания, схемы освещения/сигнализации и схемы питания стартера.

Общая схема электрооборудования скутера без злектростартера

Общая схема электрооборудования скутера с электростартером

Примечание:

Для обозначения цветов проводов используются следующие сокращения: W – белый, В – черный, R – красный, Br – коричневый, У – желтый, BI – синий, G – зеленый, Р – розовый, Gr – серый, О – оранжевый. При этом первая часть обозначения указывает основной цвет провода, вторая (если имеется) – цвет полос.

Примечание:

Из-за того что производители мототехники постоянно вносят изменения, реальный цвет проводов может отличаться от приведенного на схеме.

Схема зажигания

1 – свеча зажигания

2 – катушка зажигания

3 – коммутатор (упрощенная схема)

4 – ротор генератора

5 – обмотка зажигания

6 – датчик

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проверка регулятора-выпрямителя и генератора напряжения

Отсоединяем аккумулятор. Переключаем прибор на 10 А.

Ставим красный щуп цешки на к/ч провод, а второй щуп на минус — зеленый провод. Включаем зажигание. Дергаем ножкой кикстартера. Прибор может показать 5 – 10 А. Это значит, что генератор напряжения,  регулятор-выпрямитель, электропроводка и предохранители в цепи от генератора до аккумулятора исправны.

Если все это работает, а искры нет, то остается проверить коммутатор. Он не разбирается и внутри имеет сложную электронную схему. Поэтому его можно проверить только на другом таком же рабочем скутере. Найти японский коммутатор бывает сложно. Но есть много китайских аналогов, они работаю не хуже оригинальных.

Такую последовательность поиска неисправности — нет искры на дио 34, можно применять и на любом 2т или 4т скутере или мопеде. Нужна только электросхема к скутеру, универсальный набор отверток и ключей, мультиметр (цешка).

Вот и все.

Тем, кому интересно, смогут сами найти проблему с искрой на своем скутере или мопеде и устранить ее своими руками.

Не бойтесь. Пробуйте.

Если есть вопросы, пишите. Будем разбираться.

Всем пока!

Схема хонда леад 90

Схема проводки скутера ХОНДА Lead NH50 NH90.

Схема электрооборудования хонда леад ( NH 50, NH 90)honda lead 90 1 — выключатель ос­вещения, 2 — выключатель стартера, 3 — звуковой сигнал, 4 — замок зажигания, 5 — регулятор напряжения (выпрямитель), 6 • резистор, 7 — пусковой обогатитель, 8 • резистор, 9 — прерыватель (узел CDI ), 10 — масса, 11 — генератор, 12 — стартер, 13 — катушка зажига­ния, 14 • свеча зажигания, 15 — правый задний указатель поворо­та, 16 — стоп-сигнал и задний габарит, 17 — левый задний указа­тель поворота, 18 — датчик уровня масла, 19 — датчик уровня топ­лива, 20 — масса, 21 — предохранитель (7А), 22 — аккумуляторная батарея, 23 — реле стартера, 24 — выключатель звукового сигнала,

25 — выключатель указателей поворота, 26 — переключатель света фары, 27 • реле указателей поворота, 28 — левый передний указа­тель поворота, 29 — выключатель стоп-сигнала (левый), 30 — ле­вый индикатор указателей поворота, 31 • индикатор дальнего света фары, 32 — указатель уровня топлива, 33 — комбинация при­боров, 34 — индикатор превышения допустимой скорости, 35 — ин­дикатор низкого уровня масла, 36 — правый индикатор указателей поворота, 37 — передний габарит, 38 — фара, 39 — выключатель стоп- сигнала (правый), 40 — правый передний указатель поворота.

Источник статьи: http://skute.ru/publ/ckhema_skutera/skhema_skutera_honda_lead_nh50_nh90/4-1-0-42

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

Крайняя левая клемма сверху должна подключаться к датчику генератора. К находящейся под ней клемме подключают массу

Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической. Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания

Та, что находится под ней, также соединяется с минусовым проводом (массой). К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

  • Двигаемся слева направо, сначала верхний ряд, затем нижний.
  • Здесь провод от датчика генератора идет, как и в предыдущем варианте.
  • Далее идет провод катушки зажигания.
  • И в конце «глушилка» замка зажигания.

Нижний ряд:

  • Первые две клеммы – минусовой провод, «масса».
  • К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

  • Датчик Холла.
  • Катушка зажигания.
  • Масса.
  • Блокировка замка зажигания.
  • Провод питания от высоковольтной катушки.

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

  • Оранжевый должен вести к катушке зажигания и генератору.
  • Черный – к замку зажигания.
  • Фиолетовый – датчик Холла.
  • Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

Технические характеристики Honda Lead AF20/HF05

Honda Lead AF20 / HF05 (Хонда Лид) – полноценный 2-х местный скутер в исполнении 49 и 89 см 3 50 кубовая версия носит заводской индекс AF20, а 89 кубовая соответственно HF05. Оба исполнения скутера внешне практически одинаковы. Единственные отличия заключаются в том, что у HF05 (89см 3) сиденье отформовано под двух пассажиров, и на 50 кубовой версии спидометр расчерчен до 60 км/ч, у 89 кубовой соответственно до 100 км/ч.

Технически обе модели исключительно надёжны при эксплуатации как в черте города, так и на даче.
Огромный плюс при езде по плохим дорогам – это рычажная передняя подвеска. Благодаря конструкции маятников, Honda Lead AF20/HF05 позволяет не сбрасывать скорость при выбоинах, лежачих полицейских и тд.
Благодаря покрышкам с большим профилем, чем например очень популярные модели Honda Dio, Honda Lead более устойчива как на прямой так и в поворотах. Естественно возросшая ширина и высота профиля покрышки положительно сказалась на плавности хода.
При своевременном техническом обслуживании Хонда Лид позволяет проехать до 70 000 км.
Данная модель позволяет с легкостью перевозить пассажиров суммарным весом до 180 кг.
Honda Lead HF05 (89 см3) должен продаваться вместе с ПТС, таможенной декларацией и подлежит постановке на учёт в ГАИ.

Длина, мм
Ширина, мм
Полная высота, мм
База, мм
Дорожный просвет, мм
Высота по сидению, мм
Полная масса, кг
Максимальная скорость,км/ч
Модель двигателя
Количество цилиндров
Количество тактов
Рабочий объем, куб. см
Диаметр и ход поршня, мм
Степень сжатия
Мощность, л.с./(об/мин)
Крутящий момент,H*м/(об/м)
Объём маслянного бака, л
Объем топливного бака, л
Переднее колесо
Заднее колесо
Передний тормоз
Задний тормоз

1755
715
1060
1235
110
735
76
60*, (100)**
AF-20, (HF-05)
1
2
49,(89)
39,0 ^ 41,4 ***
7,1, (6,3)
6,4,(8,4)/6500
4,1,(6,0)/6000
1,2
7,2
100-90-10
100-90-10
Дисковый
Барабанный


*Ограничена электроникой
**Данные для Lead 89 см 3
*** У Lead 89 cm 3 – (48,0 ^ 49,6)

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Как проверить регулятор напряжения скутера?

Для проверки необходимо запастись мультиметром у которого есть функция вольтметра. Он нужен для замеров напряжения на выходе регулятора напряжения.

Чтобы замерить напряжение сначала надо добраться до места назначения. Для этого нужно снять передний обтикатель. Как правило он прикручен несколькими гайками и на заклепках (например на Honda dio 3 гайки и 4 заклепки)

Снимаем обтекатель осторожно, его легко повредить. Там нам нужно найти небольшую коробку в которой есть 4 выхода (в некоторых скутерах выходов 5)

Выходы имеют следующие цвета: зеленый, красный, желтый и белый.

Для того чтобы измерить напряжение нужно чтобы скутер сначала стабилизировался в работе, то есть холостые обороты должны быть стабильны. Можно поставить его на подножку, завести и дождаться стабилизации. Если скутер не заводится, или не держит холостые, то прочитайте статью: скутер не держит холостые обороты. Если все хорошо, то нужно замерить напряжение между красным и зеленым проводом. Наш измерительный прибор ставим на 20В, режим измерения постоянного напряжения. Если напряжение в пределах 14.6 – 14.8 то это нормальное напряжение реле-регулятора. Эсли не исправен регулятор, то это значение может колебаться даже на 5В и больше в любую сторону. Если значение меньше 14.5В, или превышает 15В, то регулятор не исправен.

Теперь нужно проверить напряжение поступающее на освещение. Поскольку туда поступает переменное напряжение, то и наш мультиметр ставим на измерение переменного напряжения 20В. Чтобы измерить напряжение поступающее на освещение нужно замерять его между зеленым и желтым проводами. Как правило, норма для освещения это напряжение в 12 вольт, большинство лампочек накаливания рассчитаны именно на такое напряжение. Допускается + – 0.5 вольт. Не забывайте что скутер работает на холостых и если добавить оборотов то напряжение поднимется, но не допустимо даже  чтобы напряжение на регуляторе поднималась до 13+ вольт. При не исправном регуляторе, напряжение может подниматься выше. Например до 15-16В, но для лампочек накаливания вредно даже 13 вольт напряжения. Регулятор однозначно неисправен. Особенно учитывая, что это на холостых оборотах двигателя.

Если вы увидели что регулятор напряжения не исправен, то нужно в срочном порядке заменить его. В противном случае совсем скоро к нему добавляться другие приборы которые просто не выдержали высокого напряжения.

Реле регулятор напряжения скутера 4т можно купить за 500 руб.
