Разборка, проверка и замена сцепления скутера Honda Lead AF-20

Заводской съемник

Ротор можно снять как заводским съемником так и самодельным. В варианте с заводским и самодельным съемником есть свои плюсы и минусы. Начну с минусов заводского съемника.

Главный минус заводского съемника — это его его цена. Стоит заводской съемник очень и очень дорого. Около 500-600 рублей. Но цена по сути для меня не слишком важный критерий. Мне гораздо важнее универсальность, надежность, удобство использования и долговечность. А всех этих достоинств у заводского съемника к сожалению нет, кроме пожалуй удобства использования.

Универсальность у заводского съемника нулевая и подходит он к сожалению только к определенной серии двигателей. И если понадобится отремонтировать малораспространенный у нас скутер, то к нему же придется прикупить и новый съемник. А сделать это будет очень и очень непросто, так как к редким моделям скутеров инструмент в продаже встречается так же редко как и запчасти.

Надежность заводского съемника крайне низкая. Не скажу, что дело в самой конструкции, скорее наоборот: конструкция более чем совершенная. А куда еще совершенней то?.. Гайка+болт — вот и вся его конструкция.

А вот качество… Тут есть о чем подискутировать. Качество заводских съемников оставляет желать лучшего. Их хватает буквально на несколько раз и это я говорю о дорогих съемниках по 500-600 рублей.

Дешевые по 220-250 рублей в плане качества совсем ни лезут ни в какие ворота. Мало того, что они сделаны из какого-то пластилина, так производителю сего говнища и этого кажется мало. Он еще умудряется делать их тоньше или даже толще чем это нужно.

Так выглядит самый дешевый съемник, вернее, то что от него осталось: болт от него где-то потерялся. Им пользовались всего один раз — сразу сорвало резьбу, причем как на самом съемнике так и на роторе, хотя до использования сего гуана она там была хорошая.

И даже, если представить ситуацию. что мне удастся купить хороший брендовый съемник ну пусть даже за 1500 руб, а он примерно столько и стоит. То куда я дену бивней (вернее, куда я от них денусь???), которые убивают резьбу под съемник и потом с невинным видом прикатывают свои помойки ко мне на ремонт?.. Резьбу на роторе ведь никак не поправить она ведь не сквозная.

Так выглядит качественный заводской съемник. Цены на них реальные — от 500 руб и выше.

Минусы минусами, но есть у заводского съемника и плюсы. Один из которых — удобство использования. И он действительно удобен и прост в работе. А что там неудобного то?.. Ввернул его в ротор, затянул болт и ротор сам прыгает вам в руку.

Принцип работы

Внутри корпуса есть подвижной цилиндрический элемент, который называется ротором (по-колхозному — якорем). На роторе в строго определенном порядке намотан изолированный медный провод образующий собой несколько независимых друг от друга катушек, цепей, обмоток, полюсов, контуров — что собственно говоря одно и тоже. Концы каждой из катушек имеют свои независимые друг от друга выходы в виде ламелей (контактов) на коллекторе.

Внутри основного корпуса вклеены два постоянных магнита в точности огибающих ротор. Каждый из магнитов имеет разный по отношению друг к другу полюс N (север) S (юг). Кто в школе учился то поймет…

После того как вы нажмете на кнопку запуска — электрический ток от аккумуляторной батареи начнет проходить через клемму питания, щетку и далее, проходя через ламели одной и обмоток ротора — образует вдоль оси якоря постоянное магнитное поле.

Думаю, не нужно объяснять, что магнитное поле, которое образует постоянный электрический ток имеет разную полярность? Так вот, о чем это я?.. Ах да, магнитное поле ротора начнет взаимодействовать с магнитным полем постоянных магнитов и якорь отклонится на определенный градус. Коллектор провернется, к щеткам подойдет следующая пара ламелей и ротор снова отклониться. Таким образом будет происходить его вращение ровно до тех пор пока вы не опустите кнопку запуска.

СНЯТИЕ

3. Снимаем ведомый шкив в сборе с блоком сцепления.

4. Осматриваем колодки сцепления на предмет износа и механических повреждений. Необходимо убедиться, что фрикционный материал колодок не имеет механических повреждений, сколов, глубоких царапин, клеевое соединение фрикционного материала и колодок не повреждено. При наличии таких повреждений колодки подлежат замене.

6. Для того чтобы, отделить узел сцепления от ведомого шкива, необходимо отвернуть центральную гайку. Для ослабления затяжки гайки, необходимо зажать узел в тисках.

Зажав узел в тисках, не отворачивайте гайку полностью, а только ослабьте ее. В противном случае сжатая пружина, которая находится внутри механизма, «выстрелит» и может травмировать.

9. Осматриваем все детали на предмет внешних повреждений. Необходимо убедиться, что половинки ведомого шкива свободно, без заеданий вращаются друг относительно друга (в ведомом шкиве, как правило, применяется соединение половинок по принципу «паз–шпонка». К одной из половинок шкива жестко прикреплена втулка, на которой свободно вращается вторая половинка шкива. Ее движение ограничено только косым пазом, в котором скользит шпонка. Именно этот механизм обеспечивает изменение расстояния между половинками шкива при вращении одной половинки относительно другой). Если скользящая поверхность втулки загрязнена, необходимо промыть ее очистителем карбюратора, керосином или растворителем для нитрокрасок, после чего смазать проникающей силиконовой смазкой или моторным маслом.

На основании узла, под колодками установлены резиновые демпферы. Как только колодки стронутся с места, демпферы могут выпасть. Демпферы необходимо снять.

Все пружины в механизме сцепления тарированные. Не допускается их растягивать, сжимать или изменять их форму. Пружины, соединяющие колодки, должны быть одинаковой жесткости (обычно пружины имеют цветовую маркировку).

16. Перед сборкой очищаем оси колодок сцепления от грязи и старой смазки, и наносим на них тонкий слой высокотемпературной пластичной смазки.

Смазку необходимо производить аккуратно, после установки новых колодок на основание убрать ее излишки. Попадание смазки на рабочие поверхности колодок недопустимо.

понедельник, 26 марта 2012 г.

Снятие и разборка центробежного сцепления скутера

Разборка.

1. Ключом на 14мм отворачиваем гайку ведомого шкива. Эта гайка затянута с большим моментом и чтобы отвернуть её, нужно зафиксировать шкив. Лучше всего использовать специальный стопор или просто вставить подходящий по длине металлический стержень в распор между отверстием барабана сцепления и поверхностью, на которой стоит скутер.

2. Снимаем с вала барабан сцепления. 3. Снимаем с вала ведомый шкив в сборе с блоком сцепления. 4. Осматриваем колодки сцепления на предмет износа и механических повреждений. Нужно убедиться, что фрикционный материал колодок сцепления не имеет повреждений, сколов, глубоких царапин, клеевое соединение фрикционного материала не повреждено. При наличии значительных повреждений колодки подлежат замене. 5. Измеряем толщину фрикционного слоя на колодках. Если толщина меньше 2мм, колодки нужно менять

Важно, чтобы толщина фрикционного слоя на всех колодках была одинаковой, а износ – равномерным по всей площади накладки. 6

Для того чтобы отделить узел сцепления от ведомого шкива, нужно отвернуть центральную гайку

Для того чтобы ослабить затяжку гайки, надо зажать узел в специальном съёмнике, или в тисках.ВНИМАНИЕ! Чтобы не повредить фрикционный материал колодок, нужно зажимать узел в тисках с минимально необходимым усилием и использовать алюминиевые губки или прокладки из любого мягкого металла. Зажав узел в тисках, не откручивайте гайку полностью, а только ослабьте её

В противном случае сжатая пружина, которая находится внутри механизма, может «выстрелить» и травмировать. 7. Просим помощника надёжно прижать сцепление к шкиву, как показано на фото, и отворачиваем гайку. После этого помощник плавно ослабляет руки, позволяя пружине медленно разжаться. 8. Снимаем со шкива узел сцепления и пружину. 9. Осматриваем детали на предмет внешних повреждений. Нужно убедиться, что половинки ведомого шкива свободно, без заеданий вращаются относительно друг друга. Если скользящая поверхность загрязнена, нужно промыть её «очистителем карбюратора», керосином или растворителем для нитрокрасок, после чего смазать проникающей силиконовой смазкой. Также нужно удалить со всех деталей продукты износа ремня ( резиновую пыль) и фрикционного материала. 10. Сцепление подготовлено для замены колодок. 11. Снимаем стопорные кольца с направляющих колодок. 12. Снимаем прижимные шайбы. 13. Лёгким ударом рукоятки молотка в центр основания узла выбиваем его из пакета колодок. ВНИМАНИЕ! На основании узла под колодками установлены резиновые демпферы. Как только колодки стронутся с места, демпферы могут выпасть. Демпферы нужно снять. 14. Снимаем пакет колодок с основания. 15. Извлекаем пружины, соединяющие колодки, и разбираем пакет колодок. ВНИМАНИЕ! Все пружины в механизме сцепления тарированные. Их нельзя растягивать, сжимать или изменять форму. Пружины, соединяющие колодки, должны быть одинаковой жёсткости. 16. Перед сборкой очищаем оси колодок от грязи и старой смазки и наносим на них тонкий слой пластичной смазки. ВНИМАНИЕ! Смазку нужно производить аккуратно, после установки новых колодок на основании убрать её излишки. Попадание смазки на рабочие поверхности колодок недопустимо. Сборку производим в обратной последовательности. ВНИМАНИЕ! После установки стопорных колец на оси нужно развернуть их таким образом, чтобы разрезы колец были направлены наружу. Это необходимо для того, чтобы предохранить их от самопроизвольного соскакивания с осей под воздействием центробежной силы.

Как открутить сцепление на Honda DIO?

Правила форума ОБЯЗАТЕЛЬНО указывайте в названии темы модель, узел и симптомы неисправности.

Форма заголовка: — неисправность узелПример: не работает электростартер.

Если тема касается общих вопросов ремонта, модель можно не указывать.

Главное правило — название темы должно кратко, но по возможности полно отражать ее содержание. Темы, из названия которых не понятна хотя бы примерная суть вопроса, типа «ААА. Спасите!», «У меня проблема, подскажите», будут УДАЛЯТСЯ .

Как открутить сцепление на Honda DIO?

steel » 27 фев 2004 14:54

Нашел статью, попробовал, не получилось =( и палку в колесо, и задний тормоз, и сзади нажимали, всеравно прокручивается.. может есть какая-то хитрость? корифеи, подскажите! да, и как добраться до грузиков? я так понял, надо открутить гайку, на большой зубчатой шестерне. с ней такая-же проблема, вал мотора крутится, заблокировать его не получается =(

хэлп ми.

sovi » 27 фев 2004 15:39

Ну незнаю,может способ и варварский,но я так сцепление на дио снимал:

ЗАЕБИТЛЗ СПОСОБ. СТЁРТО МОДЕРАТОРОМ. ЧТО Б НЕ ПОВАДНО БЫЛО ПОВТОРИТЬ КОМУ- НИТЬ! LAPA.

DJViP » 27 фев 2004 16:31

agurez » 27 фев 2004 16:36

Vot takaja special shtuka est´.

steel » 27 фев 2004 16:43

ладно, со сцеплением понял, остался вопрос, как до грузиков добраться. как там гайку отвентить?

Angelteam » 27 фев 2004 17:14

Помогает сьемник для масляных фильтров, выполненный в виде цепи. при мне ДОКТОР на Неосе снимал вариатор.

steel » 27 фев 2004 17:18

Angelteam » 27 фев 2004 17:22

agurez » 27 фев 2004 18:09

Maf » 28 фев 2004 13:35

ещё как подойдет а стоит 50-75 р

DEN ER » 28 фев 2004 14:06

LAPA » 03 мар 2004 22:44

ещё как подойдет а стоит 50-75 р

Он в отличии от спецтула подойдёт КУДА УГОДНО. Супер вещь. Съёмники фильтров «нервно курят в коридоре»

steel » 09 мар 2004 12:55

Ещё один способ застопорить колокол сцепления

White Russian Bear 54rus » 29 июл 2004 04:32

Если приходится делать эту операцию где-то вдали от цивилизации и ближайший пункт продажи приспособ закрыт навсегда, берутся плоскогубцы, ручками вонзаются в отверстия колокола, в просвет между ручками вставляется крупный ключ, например, на 36, а на гайку надевается головка с трещоткой или обычный накидной ключ. Операция проводится вдвоём: один фиксирует систему «крупный ключ-плоскогубцы», второй без особого труда держа в руках два ключа, отвинчивает всё это. Фотки специально делал, чтобы на форум кинуть, наверняка кому-либо поможет.

John » 29 июл 2004 14:24

nopunk » 29 июл 2004 14:45

Тараканчики » 01 авг 2004 11:01

. очень даже действенный способ

LAPA » 02 авг 2004 02:36

snus » 02 авг 2004 12:28

John » 19 авг 2004 00:23

Рад что пригодилось.

White Russian Bear 54rus » 19 авг 2004 23:19

Ты не представляешь, как я рад, что наши напряжения умов не пропали даром и ещё хоть кому-то это понадобилось ))

John » 19 авг 2004 23:40

Источник

Самодельный съемник

К сожалению, самодельный также как и заводской не лишен минусов. Он в меру надежен, универсален, дешев, но зато не так удобен в работе и если не уметь им пользоваться можно запросто сорвать резьбу под болтики крыльчатки охлаждения.

Какой съемник будите использовать именно вы — решайте сами. Все плюсы и минусы того и другого варианта я вам расписал.

Лично для себя я выбрал вариант с самодельным съемником. И цена тут ни причем. Все дело в опыте. За годы работы я много чего испробовал и в итоге пришел к выводу, что лучше чем самодельный съемник инструмента нет.

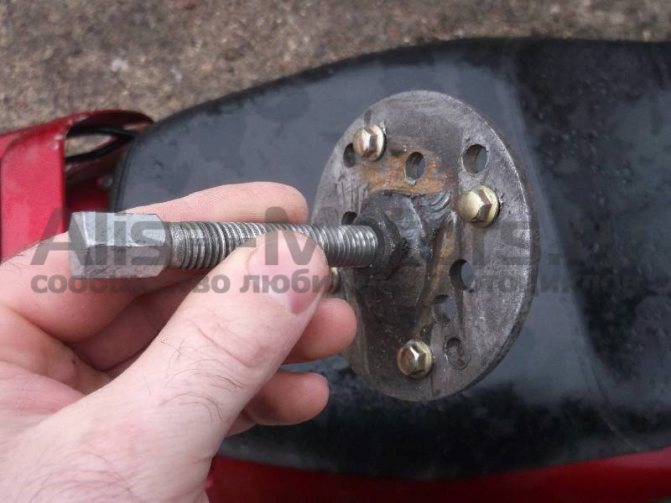

В гайку я ввернул болт от обычного автомобильного съемника, приложил шайбу к крыльчатке охлаждения, через отверстия под болты карандашом отметил точки, накернил и просверлил отверстия.

Если делать съемник у вас нет желания — купите в магазине заводской или попросите у знакомых. Только перед покупкой снимите на всякий случай крыльчатку охлаждения и посмотрите в каком состоянии находится резьба.

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

Крайняя левая клемма сверху должна подключаться к датчику генератора. К находящейся под ней клемме подключают массу

Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической. Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания. Та, что находится под ней, также соединяется с минусовым проводом (массой)

К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Та, что находится под ней, также соединяется с минусовым проводом (массой). К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

  • Двигаемся слева направо, сначала верхний ряд, затем нижний.
  • Здесь провод от датчика генератора идет, как и в предыдущем варианте.
  • Далее идет провод катушки зажигания.
  • И в конце «глушилка» замка зажигания.

Нижний ряд:

  • Первые две клеммы – минусовой провод, «масса».
  • К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

  • Датчик Холла.
  • Катушка зажигания.
  • Масса.
  • Блокировка замка зажигания.
  • Провод питания от высоковольтной катушки.

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

  • Оранжевый должен вести к катушке зажигания и генератору.
  • Черный – к замку зажигания.
  • Фиолетовый – датчик Холла.
  • Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

Как проверить стартер скутера?

Если при нажатии на кнопку запуска, стартер не крутит, то эта ситуация не всегда может нам говорить о его неисправности. Помимо самого стартера в электрике скутера есть несколько элементов управляющих его работой. Таких как аккумуляторная батарея, реле, кнопка запуска и провода подводящие питание. И при отказе хотя бы одного из этих элементов — полностью исправный стартер работать не будет.

Поэтому, чтобы не терять много времени и не делать потом лишнею работу, мы не будем гадать, а поступим проще: пойдем по методу исключения: подключим стартер напрямую к аккумуляторной батарее — минуя реле, цепь кнопки запуска и штатные провода питания, тем самым полностью исключим неисправности в элементах отвечающих за работу стартера.

Как демонтировать колесо, не снимая глушитель

Если на скутере пробито колесо, его можно заменить, не снимая глушитель. Обычно он закреплен на двигателе 4 болтами. Выхлопная система некоторых моделей мопедов китайского производства состоит из нескольких частей, которые соединены крепежами. Их можно демонтировать по одной детали, что упрощает замену шины. Данной рекомендацией можно воспользоваться, если нет времени или возможности провести полную процедуру по правилам. В том случае, когда глушитель выполнен в виде цельного блока, единственный вариант — отогнуть его в сторону. Так можно сделать при экстренной замене пробитого колеса.

Вам это будет интересно О пластиковых и резиновых накладках на колесные арки

Если глушитель состоит из нескольких отделений, следует снять те детали, которые мешают. Это могут быть боковые крепления, колено и пластик. Существуют вариации конструкций, когда достаточно отодвинуть ослабленный патрубок к цилиндру через прокладку. Далее откручивают крепления по бокам и убирают, чтобы ничего лишнее не мешалось.

Важно!

Перед установкой всех деталей обратно следует проконтролировать состояние прокладки. Если она сжалась и потрескалась, требуется замена.

Кикстартер скутера. Основные поломки и их устранение| Информация, эксплуатация, обслуживание

14 Mar, 2015

Показано как можно устранить некоторые поломки кикстартера простыми средствами. еще инфа на странице — valeraprivalov.ru/problemyi-s-kikstarterom-na-skutere-super-sport-acar/

Comments

Это храповик от сузуки летс

как просверлили шестеренку? пытался в ручную но там сталь пипец

В конце сезона у меня кикстартер опять отказал. зубья полумесяца сразу были немного покоцаны и в конце концов пару зубьев обломило. тогда я решил проблему с заводкой скутера уже так — https://www.youtube.com/watch?v=USmTDyuNiWI

У меня она была уже с дыркой. я купил этот скутер как неходовой. кикстартер не работал. эту шестеренку просто отдали а вала на которую она одевалась не было. возможно она была запрессована на вал но не сильно. а так просверлить конечно проблема — надо в токарном станке сверлом с победитовой напайкой. чтобы шестеренка крутилась на валу ровно — надо чтобы все было точно.

у меня проблема с ножкой, я когда скутер завожу все норм, но после того как завел она как будто чем то трется там и очень громкий и противный скрежет, и шатается так же как на видео если прижать к вариатору то шум пропадает, но стоит отпустить начинается, помогите пожаль, я уже за. ся ломать голову на счет того что это может быть двиг 4т 50сс

Чувак, точь в точь такая же проблема. Решил ли ты ее. Также, лапку я прислоняю к вариатору когда еду, звук пропадает.

Мне так сложно сказать — в чем у вас на скутере проблема. надо снимать крышку и где трет — должно быть видно. возможно ваша версия «. трется как будто полумесяц об храповик изза плохой шайбы или втулки. » — верна. возможно надо заменить втулки оси полумесяца или может есть ещё какая-то причина. надо смотреть визуально — ведь я занимаюсь ремонтом только своего скутера, а на моем такой проблемы не было.

трется как будто полумесяц об храповик изза плохой шайбы или втулки, но не уверен изза этого это или нет

Ремонт кикстартера на скутере

Любой скутер, будь то японский или китайский, имеет возможность заводиться от электростартера или кик стартера. Если первый у вас не работает, что очень частая проблема, на помощь приходит кикстартер. Давайте рассмотрим причины его поломок.

Наверно, процентов 80 владельцев скутеров пользуются именно кикстартером. Кик означает нога, то есть заводиться скутер при помощи ноги, которой нужно нажимать на ножку, находящуюся на вариаторе. И если часто заводить скутер именно таким способом, кикстартер может поломаться. Причиной может быть либо некачественная конструкция (чаще всего в китайских моделях), или же неправильное и грубое отношение. По своему примеру скажу, что имея японский скутер с поломкой кик стартера не было никаких проблем, тогда как китайский двухместный скутер за 1 год получил две поломки кик стартера. Если попросту сравнить материал обоих скутеров, то даже на ощупь можно заметить, что на китайских скутерах крышка вариатора или сам кик стартер имеет очень дешевый материал.

Итоги

Каждый скутер время от времени нуждается в ремонте. Неисправная работа транспортного средства не только мешает комфортной езде, но и подвергает опасности жизнь своего водителя. Отремонтировать скутер своими руками достаточно просто, если перед этим сесть и как следует разобраться в деталях. Иногда на каком-то элементе процесс может застопориться, тогда рекомендуется внимательно проследить всю последовательность шагов с самого начала – возможно, где-то была допущена ошибка. При замене заднего колеса нужно не торопиться и быть внимательным, и тогда у вас все получится.

Успехов в ремонте и удачи на дорогах!
