Монтажный блок предохранителей “А” в Фольксваген Поло седан

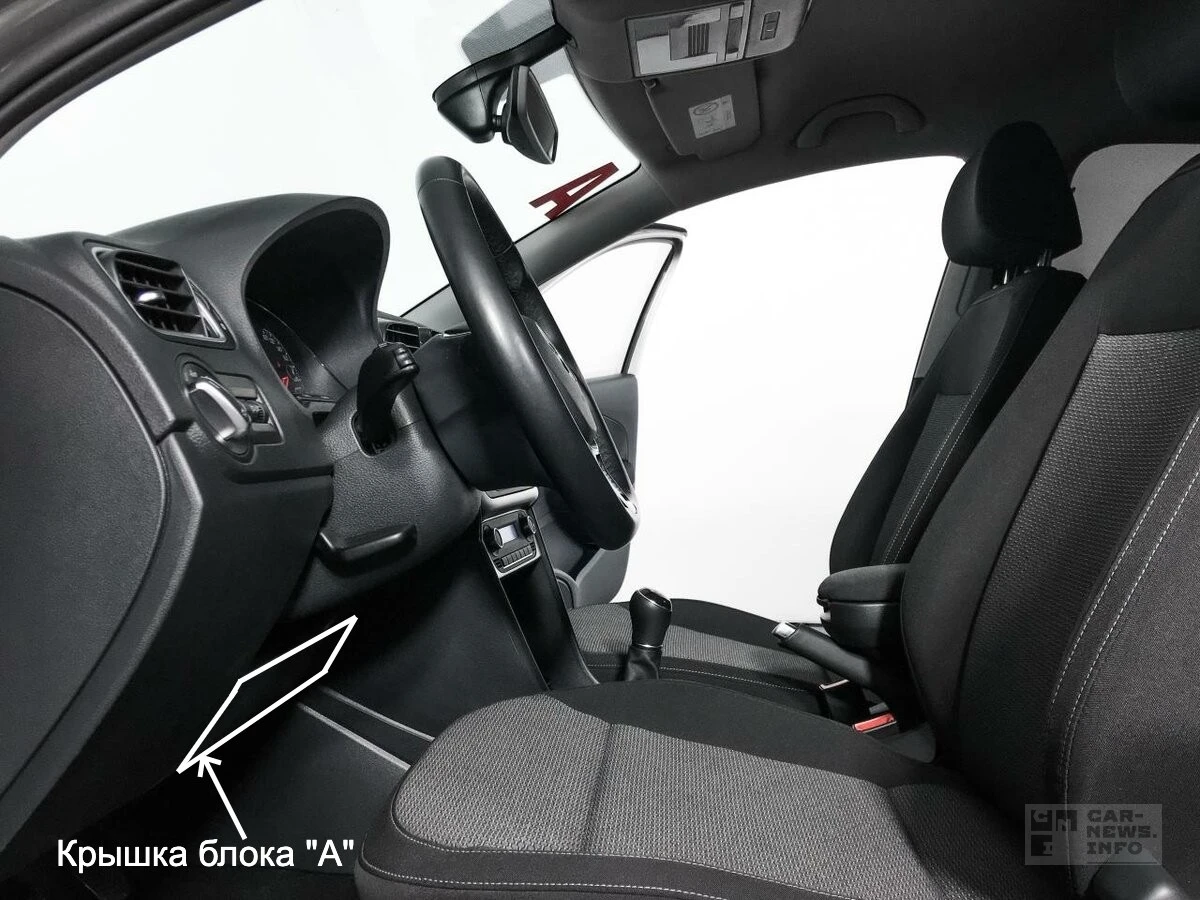

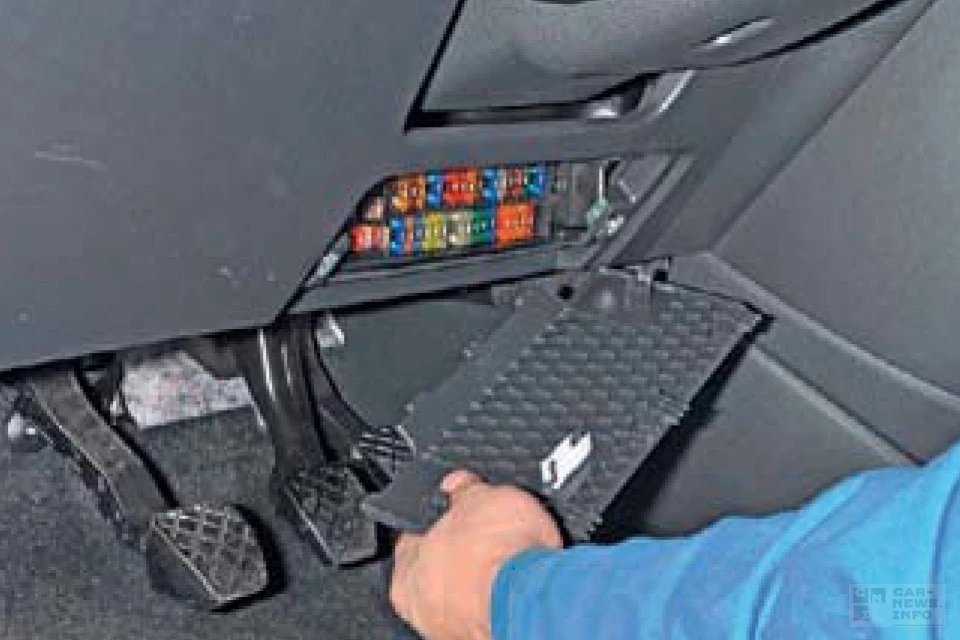

Основной монтажный блок с предохранителями расположен в панели приборов под рулевой колонкой. Для доступа к блоку нужно снять защитную декоративную крышку, потянув ее на себя (как показано на фото) преодолевая сопротивление фиксаторов. На внутренней стороне крышки расположен пинцет для замены предохранителей.
Назначение предохранителей монтажного блока “А” в Фольксваген Поло седан
№ | Сила тока, А | Наименование потребителя |
---|---|---|
1 | – | Резерв |
2 | 10 | Подрулевые переключатели, насос омывателя ветрового стекла |
3 | 5 | Реле топливного насоса, блок управления двигателем |
4 | 2 | Подрулевые переключатели |
5 | – | Резерв |
6 | 5 | Блок управления комбинации приборов |
7 | 5 | Регулятор направления пучков света фар, фонари подсветки номерного знака |
8 | 10 | Форсунки или резерв |
9 | 5/7,5 | Блок управления ABS, выключатель ASR/ESP, подрулевые переключатели |
10 | 5 | Датчик скорости автомобиля, селектор автоматической коробки передач, блок управления электропакетом, выключатель зажигания |
11 | 5 | Регулятор направления пучков света фар, мотор-редукторы в блок-фарах |
12 | 5 | Регулятор электроприводов наружных зеркал |
13 | 15 | Блок управления автоматической коробки передач, многофункциональный переключатель автоматической коробки передач, селектор автоматической коробки передач |
14 | 5 | Блок управления подушками безопасности |
15 | 5 | Элементы обогрева жиклеров омывателя ветрового стекла |
16 | 5 | Блок управления парктроника |
17 | 15/10 | Элементы подогрева датчиков концентрации кислорода, клапан продувки адсорбера |
18 | 5 | Блок управления комбинации приборов, лампа противотуманного света в левом заднем фонаре |
19 | 5 | Реле стояночных огней, головное устройство звуковоспроизведения, блок управления электропакетом, выключатель зажигания |
20 | 5 | Блок управления комбинации приборов, подрулевые переключатели |
21 | 10 | Блок управления электропакетом, лампы направленного света, плафон освещения салонас задержкой выключения, плафон освещения багажника |
22 | 5 | Диагностический разъем, блок управления кондиционером, блок управления климат-контролем,электромагнит блокировки ключа в выключателе зажигания |
23 | 7,5 | Блок управления электропакетом, блок управления двигателя, блок управления автоматической коробки передач, переключатель автоматической коробки передач (ручной режим) |
24 | 5 | Блок управления электропакетом, элементы обогрева наружных зеркал |
25 | 5 | Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятора системы охлаждения, блок управления кондиционером, диагностический разъём, блок управления отоплением и вентиляцией |
26 | 7,5 | Блок управления усилителя рулевого управления |
27 | 5 | Выключатель лампы света заднего хода в правом заднем фонаре |
28 | – | Резерв |
29 | – | Резерв |
30 | – | Резерв |
31 | – | Резерв |
32 | 10 | Топливный насос или резерв |
33 | 5 | Датчик положения педали сцепления, выключатель сигналов торможения |
34 | 7,5 | Правая блок-фара (дальний свет) |
35 | 10 | Блок управления двигателя |
36 | 10/15 | Топливный насос или форсунки |
37 | 25 | Регулятор подогрева сиденья водителя, регулятор подогрева сиденья переднего пассажира,блок управления подогрева передних сидений |
38 | 7,5 | Левая блок-фара (дальний свет), блок управления комбинации приборов |
39 | 10 | Правая блок-фара (ближний свет) |
40 | 30 | Переключатель вентилятора отопителя, блок управления вентилятора отопителя |
41 | – | Резерв |
42 | 15 | Прикуриватель |
43 | 15 | Блок управления электропакета, лампы указателей поворота, лампы сигналов торможения |
44 | 15 | Ультразвуковой датчик охранной сигнализации, сирена охранной сигнализации |
45 | 15 | Блок управления навигационной системы, головное устройство звуковоспроизведения, блок управлениямультимедийной системы |
46 | 20 | Блок управления электропакетом (звуковой сигнал высокого тона) |
47 | 20 | Блок управления электропакетом (электродвигатель стеклоочистителей) |
48 | 25 | Блок управления электропакетом (центральный замок, электропривод лючка горловины топливного бака) |
49 | 5 | Блок управления электропакетом (лампа света заднего хода в правом заднем фонаре) |
50 | 25 | Блок управления двери водителя |
51 | 25 | Блок управления двери переднего пассажира |
52 | 30 | Блок управления левой задней двери, блок управления правой задней двери |
53 | 30 | Блок управления электропакетом (элемент обогрева заднего стекла) |
54 | 15 | Противотуманные фары |
55 | 15 | Катушки зажигания |
56 | 40 | Реле обогрева ветрового стекла |
57 | 5 | Лампы габаритного света в левой блок-фаре и левом заднем фонаре |
58 | 5 | Лампы габаритного света в правой блок-фаре и правом заднем фонаре |
59 | 10 | Левая блок-фара (ближний свет) |
60 | – | Резерв |
Блок с предохранителями и реле под капотом
Во всех автомобилях данной серии он находится с левой стороны, под защитной пластиковой крышкой.
Для автомобилей выпущенных до 2010 года
Схема
Описание
Предохранители
1 | — | Резерв |
2 | 10 | Электронный блок управления автоматической коробкой передач, электронный блок системы управления двигателем |
3 | 15 | Система управления двигателем, форсунки, датчик неровной дороги, клапан рециркуляции отработавших газов, датчик концентрации кислорода, датчик положения распределительного вала, клапан продувки адсорбера |
4 | — | Резерв |
5 | 15 | Реле включения дальнего света фар |
6 | 10 | Ближний свет фар |
7 | — | Резерв |
8 | — | — |
9 | — | — |
10 | — | — |
11 | 30 | Цепь замка зажигания |
12 | 15 | Топливный насос |
13 | 15 | Цепь выключателя аварийной сигнализации |
14 | 20 | Цепь реле обогревателя стекла двери задка |
15 | 30 | Цепь блока предохранителей расположенного под панелью приборов |
16 | 30 | Цепь замка зажигания |
17 | 10 | Ближний свет фар, цепь реле задней противотуманной фары, цепь переключателя света фар |
18 | 50 | Гидроэлектронный модуль ABS |
19 | 10 | Цепь передних противотуманных фар |
20 | 10 | Цепь звукового сигнала |
21 | 10 | Магнитола, аварийная сигнализация, цепь кондиционера, подсветка рычага переключения диапазонов автоматической коробки передач, комбинация приборов |
22 | 10 | Габаритные огни, электрокорректор света фар |
23 | 10 | Цепь реле компрессора кондиционера |
24 | 20 | Цепь реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
25 | 30 | Цепь реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
Реле
К1 | Реле топливного насоса |
К2 | Реле дальнего света фар |
КЗ | Реле ближнего света фар |
К4 | Реле звукового сигнала |
К5 | Реле противотуманных фар |
К6 | Главное реле |
К7 | Реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
К8 | Реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя |
К9 | Реле габаритных огней |
К10 | Реле компрессора кондиционер |
Для автомобилей выпущенных с 2010 года
Общая схема
Расшифровка
1 | 50 | Реле подогревателя заднего стекла, Блок предохранителей — панель приборов |
2 | 15 | Выключатель аварийной световой сигнализации |
3 | 30 | Замок зажигания |
4 | 15 | Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом |
5 | 40 | Замок зажигания |
6 | 15 | Подогреваемый датчик кислорода, Клапан рециркуляции выхлопных газов, Электромагнитный клапан продувки адсорбера (EVAP), Подогреваемый датчик кислорода 1, Датчик положения распределительного вала, Подогреваемый датчик кислорода 2 |
7 | 50 | Электронный блок управления тормозной системы (ЕВСМ) |
8 | 10 | Модуль управления двигателем, Модуль управления коробкой передач (MFL) |
9 | 20 | Реле подогрева сиденья |
10 | 10 | Запасной предохранитель |
11 | 30 | Реле вентилятора охлаждения KR620D, высокая скорость |
11 | 15 | Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом |
12 | 40 | Электронный блок управления тормозной системы (ЕВСМ) |
13 | 10 | Муфта компрессора кондиционера |
14 | 15 | Запасной предохранитель |
15 | 20 | Низкая скорость вентилятора охлаждения |
16 | 30 | Реле стартера |
17 | 15 | Реле топливного насоса |
18 | 10 | Плафон подсветки номерного знака, Задний фонарь — левый, Лампа стояночного огня/указателя поворота — левая, Привод корректора света фар — левый |
19 | 10 | Лампа стояночного огня/указателя поворота — правая, Привод корректора света фар — правый, Задний фонарь — правый, Реле светильника салона |
20 | 20 | Дальний свет фар, Комбинация приборов |
21 | 10 | Ближний свет левой фары, переключатель корректора света фар |
22 | 10 | Ближний свет правой фары |
23 | 10 | Реле звукового сигнала, Датчик незакрытого капота |
24 | 10 | Реле передних противотуманных фар |
25 | 20 | Запасной предохранитель |
26 | — | Не используется |
27 | — | Не используется |
Реле | ||
R1 | Реле кондиционера | |
R2 | Реле габаритных огней | |
R3 | Реле низких оборотов вентилятора | |
R4 | Реле высоких оборотов вентилятора | |
R5 | Реле передней противотуманной фары | |
R6 | Реле топливного насоса | |
R7 | Главное реле двигателя | |
R8 | Реле ближнего света фар | |
R9 | Реле звукового сигнала | |
R10 | Реле подогрева сиденья | |
R11 | Реле стартера | |
R12 | Реле включения дальнего света фар |
Расположение предохранителей
В автомобилях Опель моделей Зафира, в отличие от большинства других авто, может быть расположено несколько блоков предохранителей (далее — БП). В основном данные модели транспортных средств оснащаются двумя БП, один из которых находится в салоне автомобиля, а другой — в моторном отсеке.
Однако, в зависимости от года выпуска авто, в машине может находиться и третий БП, который устанавливается разработчиками в багажном отсеке.
Рекомендуем: Салонный фильтр Volkswagen Polo
Схема расположения
Ниже рассмотрим схемы расположения БП в автомобилях Опель Зафира А и Б. Как указано выше, количество блоков зависит от года выпуска автомобиля.
БП для Опель Зафира, расположенный в салоне транспортного средства
БП для Опель Зафира, расположенный под капотом транспортного средства
БП для Опель Зафира, расположенный в багажнике транспортного средства
Принцип работы автомобильного предохранителя
Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.
Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.
Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.
После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:
- Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
- Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора
Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.
Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.
Где находятся предохранители ВАЗ-2108 2109 21099
Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.
Монтажный блок предохранителей 2114-3722010-18
- K1-реле включения очистителей фар;
- K2-реле-прерыватель указателей поворота и аварийной сигнализации;
- K3-реле стеклоочистителя ветрового окна;
- K4-реле контроля исправности ламп;
- K5-реле включения стеклоподъемников;
- K6 — реле включения звуковых сигналов;
- K7-реле включения электрообогрева заднего стекла;
- K8-реле включения дальнего света фар;
- K9-реле включения ближнего света фар;
- F1-F16 — плавкие предохранители
Монтажный блок предохранителей 2114-3722010-60
- K1 — Реле включения очистителей фар
- K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
- K3 — Реле очистителя ветрового стекла
- K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
- K5 — Реле включения стеклоподъёмников
- K6 — Реле включения звукового сигнала
- K7 — Реле включения обогрева заднего стекла
- K8 — Реле включения дальнего света фар
- K9 — Реле включения ближнего света фар
- F1 — F16 — Плавкие предохранители
- F1 — F20 — Запасные предохранители
Монтажный блок предохранителей 17.3722
- 1 — реле включения очистителей фар (K6)
- 2 — реле времени омывателя заднего стекла (K1)
- 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
- 4 — реле стеклоочистителя (KЗ)
- 5 — контактные перемычки на месте реле контроля исправности ламп
- 6 — реле включения обогрева заднего стекла (K10)
- 7 — запасной предохранитель
- 8 — реле включения дальнего света фар (K5)
- 9 — реле включения ближнего света фар (K11)
- 10 — предохранитель
- 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
- 12 — реле включения звукового сигнала (K8)
Описание предохранителей монтажного блока для ВАЗ 2109, 2108, 21099
F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры от 1 до 16 — монтажный блок старого образца 17.3722
№ предохранителя | Расшифровка |
---|---|
1 (8 A) F9 (7,5 A) | Правая противотуманная фара |
2 (8 A) F8 (7,5 A) | Левая противотуманная фара |
3 (8 A) F1 (10 A) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар |
4 (16 A) F7 (30 A) | Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
5 (8 A) F16 (15 A) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
6 (8 A) F3 (10 A) | Задние фонари (лампы стоп-сигнала). Плафон освещения салона |
6 (8 A) F6 (30 A) | Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
7 (8 A) F10 (7,5 A) | Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
8 (16 A) F5 (20 A) | Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения |
9 (8 A) F10 (7,5 A) | Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) |
10 (8 A) F11 (7.5 A) | Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет) |
11 (8 A) F2 (10 A) | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
12 (16 A) F4 (20 A) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель |
13 (8 A) F15 (7,5 A) | Правая фара (дальний свет) |
14 (8 A) F14 (7.5) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
15 (8 A) F13 (7,5 A) | Левая фара (ближний свет) |
16 (8 A) F12 (7,5 A) | Правая фара (ближний свет) |
Описание предохранителей на автомобиль Лада Ларгус
Автомобили Лада Ларгус комплектуются модулями ножевого типа, от цилиндрической формы инженеры отказались ввиду устарелости конструкции.
Схема расположения реле – прерывателей:
Обозначение | Какой за что отвечает / что обеспечивает |
---|---|
K 1 | Противотуманные фары (реле) |
K 2 | Двигатель омывателя фар |
K 3 | Вентилятор радиатора |
K 4 | Электронный блок управления двигателем, ABS, ESP |
K 5 | Переключатель освещения, подсветка салона |
K 6 | Вентилятор печки |
K 7 | Кулер кондиционера |
K 8 | Топливные форсунки (спрыск) |
K 9 | Реле топливного насоса |
Схема установки предохранителей:
Маркировка / ампераж | За что отвечает (с описанием) |
---|---|
F (Ф-1) / 20 | Стеклоочиститель лобового стекла, регулятор скорости рычага, обогреватель заднего стекла (двери) |
F (Ф-2) / 5 | Приборная панель, топливный насос, ЭБУ электронный блок управления силовым агрегатом, бензонасос |
F (Ф-3) / 10 | Стоп сигнал |
F (Ф-4) / 10 | Диагностический разъем, антенна, иммобилайзер, модуль управления электрическим оборудованием |
F (Ф-5) / 20 | Резервация |
F (Ф-6) / 30 | Резервация |
F (Ф-7) / 30 | Резервация |
F (Ф-8) / 7,5 | Резервация |
F (Ф-9) / 10 | Приборная панель, ближний свет фары, левая сторона |
F (Ф-10) / 10 | Реле ближнего света, правая сторона |
F (Ф-11) / 10 | Приборная панель (щиток), дальний свет, левая фара |
F (Ф-12) / 10 | Дальний свет, правая фара |
F (Ф-13) / 30 | Двигатели стеклоподъемников на задние двери |
F (Ф-14) / 30 | Стеклоподъемники на передние двери |
F (Ф-15) / 10 | Электронный блок управления ЭБУ, система АБС (ABS), сенсоры ускорения, угла поворота рулевого колеса |
F (Ф-16) / 15 | Подогрев передних сидений |
F (Ф-17) / 15 | Звуковой сигнал |
F (Ф-18) / 10 | Передние и задние габаритные огни левая сторона |
F (Ф-19) / 10 | Резервация |
F (Ф-20) / 10 | Габаритные огни правая сторона, подсветка вещевого ящика, кондиционер, вентиляция, стеклопакеты передних дверей, противотуманные фары |
F (Ф-21) / 5 | Подогрев передних наружных зеркал |
F (Ф-22) / 5 | Резервация |
F (Ф-23) / 5 | Резервация |
F (Ф-24) / 5 | Резервация |
F (Ф-25) / 5 | Резервация |
F (Ф-26) / 5 | Система SRS |
F (Ф-27) / 20 | Реле стеклоочистителя (дворников) заднего стекла, сигнализация, освещение заднего хода, центральный замок |
F (Ф-28) / 15 | Освещение салона, режим энергосбережения |
F (Ф-29) / 15 | Электрооборудование салона |
F (Ф-30) / 20 | Электропроводка, датчики салона |
F (Ф-31) / 15 | Противотуманные фары, реле |
F (Ф-32) / 15 | Обогрев заднего стекла |
F (Ф-33) / 15 | Резервация |
F (Ф-34) / 15 | Резервация |
F (Ф-35) / 15 | Стартер, генератор |
F (Ф-36) / 30 | Двигатель системы отопления, кондиционер |
F (Ф-37) / 5 | Привод наружных зеркал |
F (Ф-38) / 15 | Прикуриватель, магнитола |
F (Ф-39) / 10 | Двигатель системы отопления, кондиционирования |
Цена монтажного блока в сборе от 2500 рублей, плавильные элементы от 100 рублей, комплект от 500 — 600 рублей.
Частые признаки неисправности предохранителей
- Батарея заряжена, питание поступает, но агрегаты не работают;
- Повышенная температура в монтажном блоке;
- В салоне слышен запах плавленого;
- На приборной панели сигнализируют индикаторы о неисправности силового агрегата.
Причины выхода из строя предохранителей
- Длительная эксплуатация технического средства без проведения промежуточной профилактики, осмотра, замены изношенных элементов;
- Механическое повреждение, авария, удар, столкновение;
- Короткое замыкание в цепи;
- Повреждение изоляции, окисление клемм, ослабление фиксации контактов;
- Попадание в монтажный блок воды, образование конденсата.
Общие данные
Народное хозяйство тех лет требовало мощный и надежный самосвал, что и определило общие характеристики транспортного средства.
- надежный и неприхотливый в обслуживании автомобиль;
- с большой грузоподъемностью;
- с высокой проходимостью;
- способностью работы на дешевом топливе;
- допускающий круглосуточную эксплуатацию (в условиях Крайнего Севера);
- с высокой унификацией узлов и агрегатов выпускаемых и разрабатываемых моделей.
И такой автомобиль появился благодаря целенаправленному и самоотверженному труду сотен специалистов автомобильного дела. Девятая часть – В4
Десятая часть – В5
Блок предохранителей в салоне
Модуль располагает большинством элементов. Здесь сосредоточены вставки, ответственные за стабильную работу силовой установки, вспомогательное оборудование, осветительные приборы. Для получения доступа к панели потребуется опуститься к специальной крышке, в левой стороне приборной панели. Далее поворачивается фиксатор и снимается внешняя часть. Для модификаций 2006, 2009 и 2021 годов выпуска применяются отличающиеся монтажные блоки. Производитель модернизирует проводку автомобиля, добавляет обновленные блоки, удаляет модули, потерявшие актуальность. Расположение может значительно отличаться. Для точного определения разновидности потребуется узнать год выпуска машины.
10.6. Предохранители
Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, а так же для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.
Два блока электрических предохранителей находятся в панели приборов (со стороны водителя) и в моторном отсеке.
Рис. 9.1. Место подсоединения блока интерфейса IB12 и контроллера TB12 (А) к 16 контактному диагностическому разъему и расположение блока предохранителей (В) |
Запасные предохранители а также специальный пинцет для их демонтажа расположены на внутренней поверхности крышки блока предохранителей, расположенного в панели приборов (см. рис. 9.1).
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.
Перед снятием предохранителя, выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов.
Перед заменой сгоревшего предохранителя необходимо выяснить и устранить причину неисправности. Номера предохранителей нанесены на панели блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем того же номинала. На каждом предохранителе указана величина защищаемого тока. Кроме того, цвет корпуса предохранителя соответствует величине защищаемого тока. Соответствие цвета предохранителя величине тока приведено в табл. 9.2.
Никогда не заменяйте предохранитель более одного раза, не определив причину его перегорания.
Если установленный предохранитель снова перегорел, проверьте электрическую цепь, защищаемую предохранителем.
В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно).
Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.
Рис. 9.5. Расположение блока предохранителей: 1 — крышка; 2 — панель отделки |
Для доступа к предохранителям, расположенным в панели приборов, снимите крышку 1 (рис. 9.5), освободив ее из фиксаторов и потянув вниз, при этом вы получите доступ к блоку предохранителей, 16-контактному диагностическому разъему и коммутационному блоку.
Рис. 9.6. Расположение предохранителей на блоке предохранителей в панели приборов |
Расположение предохранителей на блоке предохранителей в панели приборов показано на рис. 9.6.
Номера, номинальный ток и цепи, защищаемые предохранителями, расположенными в панели приборов, приведены в табл. 9.3.
Цепи, защищаемые предохранителями в панели приборов
Для доступа к предохранителям, расположенным в моторном отсеке (блок предохранителей расположен слева в моторном отсеке, около аккумуляторной батареи), снимите кожух и крышку с блока предохранителей.
После завершения работы тщательно закройте крышку блока предохранителей и установите на место кожух.
Рис. 9.7. Расположение предохранителей на блоке предохранителей в моторном отсеке |
Расположение предохранителей на блоке предохранителей в моторном отсеке показано на рис. 9.7.
Номера, номинальный ток и цепи, защищаемые предохранителями, расположенными в моторном отсеке, приведены в табл. 9.4.
Электрические предохранители, рассчитанные на большой ток, обеспечивают дополнительную защиту цепей электрооборудования. Все работы с ними должны производиться квалифицированными специалистами сервисной сети Peugeot.
Номера, номинальный ток и цепи, защищаемые предохранителями, рассчитанными на большой ток, приведены в табл. 9.5.
ПРЕДУПРЕЖДЕНИЕ Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год. |
Что представляет собой блок
Блок – это плата, выполненная из металла. В нее устанавливают флажковые одноразовые электропредохранители, каждый из которых отвечает за работоспособность определенной электрической цепи, на конце которой находится электроприбор.
В свою очередь, предохранитель представляет собой легкоплавкую сердцевину из проволоки. С одной стороны сердцевины находятся две ножки, чтобы можно было осуществить крепление элемента. Обе ножки заключаются в оболочку из пластмассы. Сверху на каждую оболочку наносится особый маркер. С помощью этого маркера можно узнать, за что отвечает предохранитель, и в короткие сроки найди вышедший из строя элемент в случае поломки.
