Диагностические коды неисправностей управления подушками безопасности

Распространенные неисправности

Как вы уже поняли, если в вашем авто загорелась лампочка подушки безопасности, значит неисправность в системе обязательно присутствует. Современные производители автомобилей подходят к системе организации безопасности с особой ответственностью. Поэтому приборы, задействованные в этом узле, считаются самыми надежными и безотказными во всем автомобиле. Так что если загорелась лампочка неисправности подушки безопасности, нет смысла сетовать на ненадежность самой системы. Помните, что диагностические органы SRS Airbag очень редко ошибаются!

Если в вашем авто горит индикатор Airbag, это может быть следствие таких неполадок:

  1. Нарушение целостности одного из элементов системы. Не имеет значения, маленький он или большой, важный или не очень.
  2. Нарушение сигнала между элементами системы.
  3. Проблемы с контактами, расположенными в дверях. Чаще всего это происходит после ремонта или замены контактов. Если забыть подключить один из разъемов, лампочка начнет гореть.
  4. Повреждение ударных датчиков.
  5. Замыкание или всякого рода повреждения проводки в цепи системы.
  6. Перегорание предохранителя. Простая проблема, о которой многие вспоминают в последнюю очередь, разобрав уже половину машины.
  7. Программное или механическое повреждение блока управления системы SRS Airbag.
  8. Нарушение целостности и согласованности элементов цепи, вследствие замены или ремонта сигнализации.
  9. Неаккуратность при замене кресел или уборки в салоне. Под креслами лежит проводка, повредив которую можно вывести из строя всю цепь приборов.
  10. Восстановление подушек после аварии, без обнуления памяти в блоке управления.
  11. Завышенное сопротивление на одной из подушек.
  12. Слишком низкое напряжение в электросети автомобиля. Если загорелась лампочка подушки безопасности по этой причине, при замене аккумулятора все встанет на свои места.
  13. Превышение срока эксплуатации пиропатронов или самих подушек. Как правило, этот срок составляет порядка 10 лет.
  14. Непрофессиональный тюнинг, который часто приводит к нарушению целостности электрической цепи или датчиков.
  15. Намокание датчиков во время мойки машины.
  16. Неправильная замена аккумулятора.
  17. Неаккуратная замена руля.

Индикатор подушки безопасности: что нужно знать

Если коротко, в момент срабатывания датчика на модуль управления подушками поступает сигнал, далее модуль активирует пиропатрон, подушка практически моментально наполняется газом, что и приводит к ее раскрытию (срабатыванию).

Результат — вместо прямого контакта с различными жесткими элементами в салоне водитель и пассажиры ударяются об подушку. Это позволяет избежать серьезных травм и значительно снижает  другие возможные риски.

Сразу отметим, данная система  имеет режим самодиагностики, то есть перед каждой поездкой во время поворота ключа в замке зажигания блок управления подушками (модуль подушек безопасности) опрашивает все элементы системы, проверяя их работоспособность.

Именно в этом момент на панели приборов загорается значок подушки безопасности (в виде изображения сидящего и пристегнутого ремнем безопасности человека, перед головой которого нарисован круг, символизирующий подушку). Значок может моргать или горит постоянно.

Также на многих авто вместо указанной пиктограммы может просто загораться надпись AIRBAG, Airbag SRS или просто SRS, заключенная в квадрат и т.п. Как правило, значки и надписи, связанные с подушками, красного и желтого цвета. Кстати, аналогичным образом диагностику проходят и другие системы, в результате чего на панели горит «чек», значок аккумулятора, ABS и т.п.

Так вот, после запуска двигателя в норме через 2-3 секунды основные индикаторы, в том числе и горящая или моргающая лампочка подушек, должны погаснуть. Если это не так, постоянно горит или моргает подушка безопасности, тогда  система уведомляет  водителя о том, что  имеет место ошибка, сбой или неисправность подушки безопасности.

Единственное исключение представляет собой надпись PASS AIRBAG OFF. Обычно эта надпись сервисная, желтого цвета и указывает на то, что подушка безопасности переднего пассажира отключена.  Дело в том, что в ряде случаев (например, при перевозке маленьких детей в автокресле на переднем сидении) пассажирскую подушку нужно отключать из соображений безопасности.

Такой индикатор не является неисправностью или ошибкой и просто напоминает водителю о том, что подушка пассажира деактивирована и достаточно выполнить ее активацию при такой необходимости. Другое дело, если загорелась подушка безопасности прямо на ходу или не гаснет после запуска двигателя автомобиля.  В этом случае  индикатор подушек безопасности указывает на различные проблемы.

Сброс ошибок

После прочтения, ошибки можно сбросить. Такая процедура позволяет выяснить — была ошибка случайной или она вызвана выходом из строя какого-то электронного компонента в транспортном средстве. На автомобилях Хонда различные типы ошибок сбрасываются определенным способом.

Например, для сброса ошибок системы EPS на Хонда Сивик необходимо выполнить следующие действия:

  1. Соединить пины диагностического разъема проволочной перемычкой, как при процедуре самодиагностики.
  2. Вставить ключ в замок зажигания, вывернуть колеса до упора в левую сторону и удерживать рулевое управление в этом положении.
  3. Повернуть ключ до положения включения зажигания и выждать 4 секунды, по истечении которых должна погаснуть контрольная лампа EPS на комбинации приборов.
  4. За последующие 4 секунды необходимо вернуть руль в среднее положение. Должна снова включиться лампа EPS.
  5. После этого надо за очередные 4 секунды вывернуть колеса до упора влево и удержать в таком положении до момента, пока не погаснет лампа EPS.
  6. Вернуть рулевое управление в среднее положение и через 4 секунды лампа EPS должна подать два сигнала миганием, что обозначает очистку памяти блока управления от ошибок.
  7. Выждать еще 5 секунд, за которые система обучится новому среднему положению руля. Окончание этой процедуры будет обозначено тремя вспышками индикатора EPS.
  8. Выключить зажигание и вынуть перемычку из контактов разъема.
  9. Включить зажигание. Если лампа EPS продолжает гореть, то следует повторить процедуру заново.

Имеющиеся в памяти ошибки системы АБС можно обнулить своими силами.

Последовательность действий на машинах Одиссей и CRV RD1 при этом следующая:

  1. Вставить перемычку между пинами 4 и 9 диагностического разъема.
  2. Нажать педаль тормоза с небольшим усилием и удерживать ее в таком положении.
  3. Включить зажигание и дождаться выключения индикатора ABS на комбинации приборов (примерно 2-3 секунды).
  4. После выключения индикатора убрать ногу с педали тормоза, через 4 секунды сигнал ABS включится снова.
  5. Сразу после включения сигнала следует незамедлительно нажать на педаль тормоза и выждать 4 секунды, пока не погаснет лампа ABS.
  6. Отпустить педаль и через 4 секунды лампа ABS должна два раза коротко мигнуть. Это сигнал очистки памяти.
  7. Выключить зажигание и удалить перемычку из пинов.

После сброса этих ошибок на комбинации приборов может гореть предупредительный сигнал в виде оранжевого треугольника с восклицательным знаком. Этот символ сообщает о наличии ошибки системы VSA. В этой ситуации работает только антиблокировочная система тормозов. Процедура сброса системы VSA имеет несколько другой вид. Она будет рассмотрена на примере Honda Accord седьмого поколения.

Для сброса ошибок следует выполнить шаги:

  1. Замкнуть четвертый и девятый контакты разъема.
  2. Вставить ключ в замок и опустить рычаг ручного тормоза до крайнего нижнего положения.
  3. Нажать на педаль тормоза со средним усилием и удерживать ее до окончания процедуры сброса ошибок.
  4. Включить зажигание и дождаться момента, когда погаснет контрольный сигнал системы ABS на комбинации.
  5. Сразу после того как погаснет лампа, необходимо утопить кнопку рычага ручного тормоза и поднять его до упора вверх.
  6. Не отпуская кнопки быстро опустить рычаг обратно и снова вверх.
  7. Если вся процедура выполнена правильно, то лампа ABS должна дать две вспышки, сигнализирующие об удалении ошибок.
  8. Выключить зажигание и удалить перемычку.

Сброс ошибок для праворульных или леворульных транспортных средств проводится по одной схеме. Единственное отличие — расположение монтажного блока.

Сброс ошибок SRS на Хонда ХРВ (общеупотребимое название — ШРВ) осуществляется в такой последовательности:

  1. Снять корпус бардачка в районе левого (для леворульных машин) или правого (для праворульных) колена водителя, за которым размещен блок предохранителей.

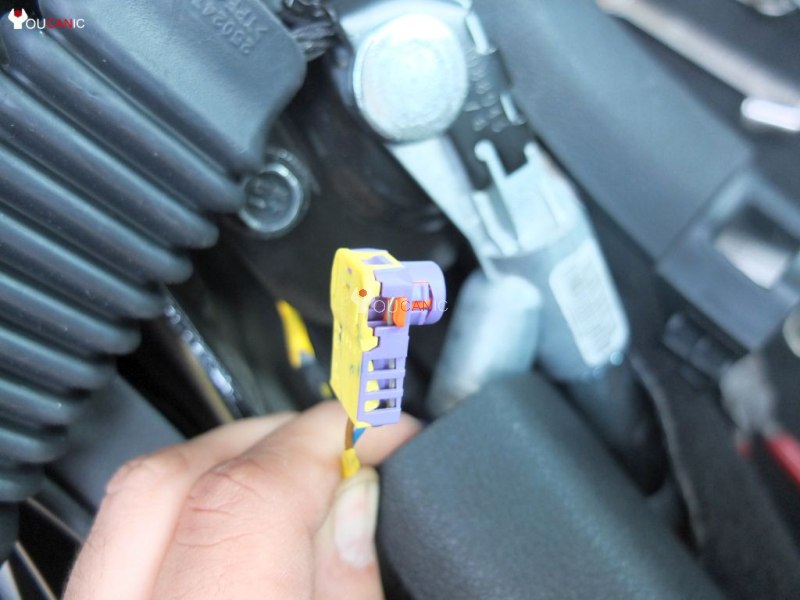

  2. Найти в блоке разъем желтого цвета с двумя пинами. Обычно он расположен в глубине монтажного элемента.
  3. Замкнуть пины при помощи провода.
  4. Включить зажигание.
  5. Лампа SRS будет гореть 6 секунд, затем погаснет. После этого необходимо в течение 4 секунд разомкнуть пины.
  6. Лампа SRS снова включится и за следующие 4 секунды следует замкнуть разъем.
  7. Лампа погаснет и в течение еще 4 секунд пины следует разомкнуть. Индикатор SRS замигает два раза.
  8. Выключить зажигание на 15-20 секунд.

 Загрузка …

Структура управления подушками безопасности

Современные системы управления подушками безопасности конструктивно просты и состоят из следующих элементов:

  1. ЭБУ (электронный блок управления). Основной его элемент – трехмерный акселерометр, по которому рассчитывается замедление автомобиля при ударе по разным осям. Нужно иметь в виду, что команда на пиропатроны подушек выдается только при резком замедлении на движущемся автомобиле, поэтому жалобы на якобы неисправные подушки безопасности, не сработавшие на малой скорости, на самом деле беспочвенны. Также блок управления считывает информацию с ряда дополнительных датчиков, описанных ниже.
  1. Датчики удара – элемент устаревших систем Airbag, не имевших встроенного в ЭБУ акселерометра. Такие датчики крепились либо в районе бампера, и реагировали на критическую деформацию, либо в передней части салона, и подавали сигнал о резком замедлении. Они позволяли определить только факт удара в ту сторону, где были расположены, из-за чего неприменимы на современных автомобилях с множеством подушек безопасности, срабатывающих в зависимости от направления удара.
  2. Подушки безопасности. Они состоят из эластичной оболочки, наполняемой газом при подрыве пиропатрона электрическим сигналом. Единственная неисправность подушки, которую может отследить ЭБУ – это значительное изменение сопротивления цепи поджига пиропатрона относительно заданного, то есть, короткое замыкание цепи или обрыв. Если причиной зажигания контрольной лампочки подушек безопасности стал зафиксированный обрыв цепи, погасить ее на ряде автомобилей можно, убрав эту подушку либо другой элемент из меню конфигурации системы с помощью диагностического сканера.
  3. Вспомогательные исполнительные механизмы. Наиболее распространенными являются преднатяжители ремней безопасности. Они представляют собой пиропатроны, которые перед срабатыванием подушки безопасности, прижимают человека к спинке кресла. При этом преднатяжитель сработает только в одном случае – если ремень безопасности выпущен на достаточную длину (определяется по датчику, расположенному на катушке ремня) и защелкнут в замке. Неисправность любого из этих датчиков не только приведет к загоранию контрольной лампы, но и блокировке соответствующего преднатяжителя.
  4. Дополнительные датчики. К их числу относятся датчики пристегнутых ремней, выключатель фронтальной подушки безопасности переднего пассажира и так далее. Их неисправность тоже приводит к регистрации соответствующей ошибки и включению контрольной лампы на панели приборов.
  5. Проводка и соединительные разъемы. Чаще всего связанные с ними проблемы – это механические повреждения. Самая распространенная неисправность систем безопасности кроется в изломе соединительного шлейфа водительской подушки безопасности.

Универсальный порядок действий

Если водитель не попадал в аварийную ситуацию и не было найдено технических ошибок в датчиках и контактах, то в результате проблема может быть спрятана в ЭБУ. Заняться решением возникшей проблемы можно самостоятельно, для этого достаточно следовать универсальной инструкции:

  • начать нужно с включения зажигания;
  • зажать тормоз и удерживать до тех пор, пока индикатор не перестанет гореть;
  • повернуть ключ во второе положение. Тогда сигналы на панели управления должны загореться. Постепенно одна часть начнет угасать. Нужно подождать, пока индикатор подушки безопасности также погаснет;
  • если все в порядке, то индикатор погаснет в течение 1 секунды. В таком случае снова включить зажигание и подождать в течение 3 секунд. Процедура повторяется трижды;
  • снова включить зажигание и проверить, какие сигналы возникают. Если все действия выполнены последовательно и без ошибок, сигналы начинают мигать с увеличенным интервалом. Это говорит о том, что ЭБУ проводит диагностические мероприятия и проблему удалось решить самостоятельно. Чтобы сделать надлежащую проверку, достаточно выключить и включить зажигание. На панели управления не должно остаться мигающих индикаторов.

Данную процедуру рекомендуется повторять на протяжении нескольких дней. Если в течение этого промежутка времени мигающих индикаторов не появится, можно говорить о том, что подушка безопасности находится в рабочем состоянии и обращаться за ремонтом в сервисный центр нет никакой необходимости.

Система пассивной безопасности — подушки безопасности и ремни (srs) — renault logan / рено логан

Система пассивной безопасности (SRS) автомобиля Renault Logan объединяет в комплексе фронтальные подушки безопасности для водителя и пассажира на переднем сиденье и ремни безопасности для водителя и всех пассажиров. На автомобили в базовой комплектации устанавливают фронтальную подушку безопасности для водителя и инерционные ремни безопасности для водителя, переднего пассажира и боковых пассажиров на заднем сиденье. Для среднего пассажира на заднем сиденье предусмотрен поясной ремень. По заказу на автомобиль могут быть установлены фронтальная подушка безопасности для переднего пассажира, преднатяжители ремней безопасности для водителя и переднего пассажира и диагональный ремень для среднего пассажира на заднем сиденье.

Меры предосторожности при проведении работ с элементами системы пассивной безопасности (подушки безопасности и пиротехнические преднатяжители ремней безопасности)

После срабатывания какого-либо пиротех нического элемента системы некоторые детали подлежат обязательной замене. Во избежание несчастных случаев катего рически запрещено повторно использовать пиротехнические элементы системы.

Перед утилизацией автомобиля или одного из элементов обязательно разрядите мо дуль подушки безопасности либо предна- тяжитель ремня безопасности.

После срабатывания модуля фронтальной подушки безопасности пассажира необ ходимо заменить приборную панель из-за повреждения деталей ее крепления. Гайки и винты крепления модуля подушки к при борной панели также подлежат обязатель ной замене.

Во избежание срабатывания при ремонте или работах в непосредственной близости от пиротехнического элемента заблоки руйте ЭБУ подушек безопасности с помо щью диагностического прибора. При этом все цепи воспламенения блокируются, а на щитке приборов загорается постоян ным светом индикатор подушек безопасно сти (при включенном зажигании).Во избежание срабатывания не помещайте пиротехнические элементы вблизи источ ников высокой температуры или открытого огня.

После замены модуля подушки безопасно сти или пиротехнического преднатяжителя ремня безопасности для предотвращения их срабатывания подсоединение электри ческих разъемов должно производиться в следующей последовательности: сна чала подключается разъем «массового» провода, а затем — разъем или разъемы воспламенителя. После окончания работ по замене элемен тов системы необходимо подключить АКБ и разблокировать ЭБУ подушек безопасно сти с помощью диагностического прибора.

   ВНИМАНИЕПодушки безопасности не заменяют ремней безопасности. Более того, при движении автомобиля водитель и передний пассажир обязательно должны быть пристегнуты ремнями, так как в случае дорожно-транспортного происшествия раскрывшаяся подушка безопасности сама может нанести тяжелую травму не пристегнутому ремнем человеку

В систему SRS входят следующие элементы:
– модуль подушки безопасности водителя, расположенный в ступице рулевого колеса и состоящий из сложенной оболочки подушки, газогенератора и акселерометра, измеряющего отрицательное ускорение автомобиля;
– модуль подушки безопасности переднего пассажира (устанавливают в зависимости от комплектации автомобиля), находящийся в панели приборов со стороны пассажира и состоящий из сложенной оболочки подушки, газогенератора и акселерометра, измеряющего отрицательное ускорение автомобиля;
– электронный блок управления, установленный под облицовкой тоннеля пола и управляющий системой;
Силу удара при дорожно-транспортном происшествии определяет электронный блок управления (ЭБУ) системы пассивной безопасности с помощью электронных акселерометров. По сигналу акселерометров блок управления активирует подушки безопасности водителя и пассажира.
Если автомобиль оборудован преднатяжителями ремней безопасности водителя и переднего пассажира, электронный блок, получив сигнал от акселерометров, перед активацией подушек безопасности увеличивает натяжение ремней. Преднатяжители обеспечивают своевременное реагирование на аварийное замедление автомобиля, притягивая водителя и пассажиров к спинкам сидений, а также исключают дальнейшее перемещение их вперед по инерции и получение травм от сработавшей подушки безопасности. При лобовом ударе определенной силы ЭБУ системы безопасности выдает команду на пиротехнические элементы преднатяжителей ремней.
   ЗАМЕТКАМеханизм преднатяжителя ремня безопасности всегда приводится в действие раньше, чем подушка безопасности.

Устранение неисправностей системы Airbag

Неисправности проводки устранить легко – проверяются все соединения, устраняются обрывы, зачищаются места контактов. Хуже, если повреждены датчики, исполнительные механизмы или блок управления. Для устранения таких неисправностей элементы меняются, а стоят они недешево.

В случае проблем с исполнительными механизмами (они неисправны, исчерпан ресурс) или датчиками определения наличия пассажира систему можно обмануть, чтобы она нормально прошла самодиагностику, и лампа не горела.

При диагностике блок определяет целостность цепи по сопротивлению, создаваемому датчиком или пиропатроном. Эту особенность и используют некоторые автолюбители. Достаточно от неисправного элемента отсоединить провод и к его концу припаять резистор с нужным сопротивлением. В результате резистор имитирует датчик или исполнительный механизм. Тогда блок управления при самодиагностике «думает», что цепь и составляющие элементы исправны и готовы к работе.

Но стоит понимать, что при ДТП отключенная система airbag SRS не сработает. Поэтому обманки лучше не использовать или применять их непродолжительный срок

Видео: Индикатор подушек безопасности. Как снять ошибку.

Современное авто состоит из множества сложных систем

Система пассивной безопасности SRS Airbag является едва ли не самой важной в машине, ведь от качества ее работы в аварийной ситуации зависит здоровье и жизнь людей. Если она выходит из строя, на приборной панели загорается соответствующая лампочка

Эта лампочка обычно вызывает панику у водителей, ведь она свидетельствует о том, что подушки безопасности в случае аварии могут не сработать. Сегодня мы подробнее познакомимся с системой SRS, узнаем, что делать, если загорелась лампочка подушки безопасности, и рассмотрим несколько конкретных примеров из жизни автовладельцев.

Пошаговый мастер-класс

  • Вставляется в зажигание ключ;
  • Нажимается тормозная педаль (и держится, не отпускаемая, до самого финала экзекуции);

После этого бортовой компьютер, отвечающий за показания датчиков и сигналы, вводится в режим самодиагностики. И если ошибки подключений и обрывов не найдено, то сигнал будет длинными интервалами помигивать. Это означает, что все в порядке, и компьютер машины самостоятельно настроился. Затем выключаем полностью зажигание, поворачивая ключ в крайнее положение.

Ошибка стерта (теперь не будет раздражающе гореть во время пути автомобиля). И при следующем запуске движка лампочка не загорится и не замигает.

Примечание:

данный способ действует практически на всех нисанах. Однако, существуют и другие варианты обнуления ошибки Airbag, к примеру, включением/выключением зажигания и манипуляциями с педалями или дверьми.

Инструмент сброса подушек безопасности Hyundai

Для считывания кодов, очистки и выключения подсветки подушки безопасности на Hyundai вам потребуется сканер, который может считывать коды модулей подушек безопасности. Представительства Hyundai используют сканер Hyundai GDS, который стоит тысячи долларов.

Хорошей новостью является то, что есть несколько сканеров OBD2, которые могут прийти на помощь. Ниже представлен список сканеров OBD2, которые могут считывать и очищать коды неисправностей на автомобилях Hyundai.

  1. Foxwell NT630 Hyundai Airbag SRS Сканер
  2. Autel Maxidiag Elite MD802
  3. Запустите сканер подушек безопасности Creader

Цена этих сканеров подушек безопасности Hyundai составляет от 100 до 200 долларов.

Аккумулятор разряженного автомобиля

Возможно, индикатор подушки безопасности включился и остался включенным после того, как вы запустили свой Hyundai. Обычно это происходит из-за разряда автомобильного аккумулятора и отсутствия необходимого напряжения для правильной работы модуля подушки безопасности. Если напряжение аккумулятора упадет ниже 9 болтов, загорится индикатор подушки безопасности Hyundai и будет гореть до тех пор, пока вы не очистите коды.

При сканировании модуля подушки безопасности вы получите код неисправности, в котором говорится, что блок управления подушками безопасности обнаружил пониженное напряжение. Вы можете использовать один из упомянутых выше сканеров OBD2, чтобы очистить этот код ошибки. См. . Как отключить подсветку подушки безопасности в моем Hyundai? Обязательно замените старую батарею (или исправьте любые проблемы с генератором). В противном случае контрольная лампа подушки безопасности снова включится.

Сопротивление датчика бокового удара

Датчик боковой подушки безопасности может быть виновником в некоторых случаях. Датчик установлен в центральной стойке или дверной панели. Если датчик бокового удара выходит из строя, его необходимо заменить. Проверьте сопротивление датчика бокового удара. Оно должно составлять от 1,7 до 2,3 Ом. После замены датчика очистите коды неисправностей, как описано в этой статье.

Датчик бокового удара установлен на панели двери.

Высокое сопротивление модуля подушки безопасности

Часто вы можете получить код, в котором указано высокое сопротивление модуля подушки безопасности или разомкнутая цепь. Эти коды неисправностей могут относиться к подушке безопасности водителя, подушке безопасности пассажира, боковой подушке безопасности, шторной подушке безопасности, предварительному натяжителю ремня безопасности и предварительному натяжителю анкера. Если вы получили такой код, первое, что вы должны сделать, это использовать цифровой мультиметр и проверить сопротивление подушки безопасности. Оно должно быть в диапазоне 1,7-2,3 Ом.

Мы часто обнаруживаем, что проблема не в подушке безопасности, а в ее неисправности. Например, если вы получаете разомкнутую цепь подушки безопасности водителя или высокое сопротивление, в большинстве случаев подушка безопасности Hyundai не является проблемой, но проблема может заключаться в часовой пружине.

Датчик пассажирского сиденья/датчик занятости

Под нижней подушкой пассажирского сиденья вашего Hyundai вы найдете датчик веса. Hyundai называет эту систему классификации веса (WCS), и ее основная цель – определить, сидит ли на переднем пассажирском сиденье легкий человек или ребенок.

Эти датчики со временем выходят из строя и часто вызывают срабатывание подсветки подушки безопасности на приборной панели вашего Hyundai. Если код неисправности (также называемый кодом неисправности -DTC) указывает на датчик веса на сиденье пассажира, сначала проверьте провода под сиденьем.

Электрический разъем датчика занятости сиденья часто отсоединяется из-за частого движения сиденья. В некоторых случаях датчики веса необходимо заменить, чтобы решить эту конкретную проблему освещения подушки безопасности Hyundai.

Другие возможные проблемы, которые вызывают свет подушки безопасности Hyundai

  • Датчики удара подушек безопасности намокли. Попробуйте очистить коды неисправностей.
  • Свет подушки безопасности может также загореться, если вы попали в выбоину. Свободный контакт может вызвать это.
  • Часовая пружина неисправна.
