Мини прицеп для квадроцикла своими руками

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

ИллюстрацияПорядок действий
При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

ИллюстрацияПорядок действий
К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

  • крепим барабан на ступице одного из колёс;
  • к тормозному диску привариваем отрезок трубы;
  • надеваем механизм на ось;
  • на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

  • откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
  • запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
  • небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Инструменты и материалы

Агрегаты и детали самодельного прицепа желательно покупать отдельно, а не собирать частями от старых прицепов, чтобы ничего не резать и не сваривать вторично.

Материалы:

  • ось;
  • колеса размером R13 либо R14 98х4 (стандартные ВАЗОвские) – 2 штуки;
  • ступицы задних колес ВАЗ 2108, 2109, 2110 – 2 штуки, стоимость новых ориентировочно 1300 руб. за ступицу б/у (бывшую в употреблении), на авторазборках – от 500 руб., исходя из технического состояния;
  • болты колесные с резьбой (8 штук), начинающейся непосредственно с конуса (это имеет большое значение, поскольку ступицы будут без тормозных барабанов), резьбы большей части болтов может быть недостаточно;
  • замковое устройство (прицепное устройство, тяговосцепное устройство) на шар (крюк) фаркопа. Это соединение изготавливается несколькими предприятиями, стоимость нового от 800 руб., выпускается под круглые трубы и трубы с прямоугольным сечением (профильные трубы, потребуется на квадрат 60 миллиметров) – 1 штука;
  • болты для крепления тяговосцепного устройства – М10 с самоконтрящимися гайками и нейлоновым кольцом – 2 штуки;
  • болты для присоединения ступицы к конструкции прицепа – 8 болтов М10, гайки и гроверные шайбы. Категория прочности не меньше 8,8;
  • труба металлическая профилированная для изготовления рамы 40×80, с толщиной стенки не меньше 1,5 миллиметров;
  • специализированные держатели, для присоединения ступицы к каркасу;
  • крылья из пластика для колес R14 – приблизительная стоимость 400 руб. за единицу, необходимо 2 штуки;
  • толстая фанера.

Прицеп для снегохода, отличный помощник при перевозке грузов

Сегодня много любителей активного отдыха выбирают в качестве транспортного средства снегоход.

Но для таких прогулок необходимо определенное количество багажа, который нужно на чем-то перевозить, независимо от целей поездки (занятия спортом либо же обычная прогулка).

В случае перевозки легкой поклажи, ее можно перевезти и в багажной сумке. Но если объем багажа слишком велик, без правильно выбранного прицепа для снегохода не обойтись.

Общие характеристики

Они разделяется на закрытые и открытые модели. Первые — являет собой прицеп без крышки, он оснащен специальными креплениями (и некоторыми дополнительными атрибутами, например, лебедкой).

Стоит сказать о том, что во время поездки внутрь может попадать грязь, снег или песок и это является существенным минусом открытых моделей.

Так, по прибытию на назначенное место, придется потратить какое-то время для того, чтобы устранить грязь или частички песка (либо растаявший снег) из кузова.

Самым популярным являются те, которые оснащены тентом. Согласно особенностям конструкции, их еще разделяют на колесные и сани.

Прицеп на колесах преимущественно выбирают те, кто путешествует по универсальным дорогам (и по снегу, и по грунту, и по присыпанной песком дороге).

Такой вид устройства, как сани предпочтительней для передвижения по заснеженной местности, с помощью него осуществляется движение только по снегу. Колесная вариация гораздо популярнее по причине своей универсальности.

Также их могут разделять по другим меркам. К примеру, такие, у которых можно открыть только задний борт или такие, у которых можно открыть все борта.

При покупке, следует акцентировать свое внимание на таких свойствах, как оцинкованный кузов, это поможет застраховать его от коррозии и продолжительность использования будет выше. Хороший выбор если материалом для днища является ламинированная фанера (влагоустойчивая) или прочный пластик. Хороший выбор если материалом для днища является ламинированная фанера (влагоустойчивая) или прочный пластик

Хороший выбор если материалом для днища является ламинированная фанера (влагоустойчивая) или прочный пластик.

Какие нужны документы для постановки на учет мотоцикла вы можете узнать в нашей статье.

Мотогарнитуры Scala Rider описание полезного аксессуара для мотоциклистов.

Изготовление своими руками

Часто, любители зимней рыбалки либо активного отдыха, создают прицеп для снегохода собственноручно. Для этого потребуется боковой прицеп с мотоцикла или автомобильный, трансформированный в прицеп для снегохода.

При этом акцент делают на усиленные передние и задние подвески (опытные изготовители рекомендуют применить эти детали, взятые от обычных Жигулей).

Амортизаторы рекомендуется водворять под уклоном (чтобы не выступали). Самое первое отличие от автомобильного — существование хрупкой рамы.

Задняя часть самодельного приспособления зачастую изготавливается в откидном варианте, это облегчает погрузку или выгрузку тяжелого багажа.

Стоимость новых и б/у

На цену влияет определенная версия приспособления, фирма-производитель и присутствие или нехватка дополнительных функций и комплектующих. Прицеп с откидным задним бортом, тентом, покрытый антикоррозийным веществом, может обойтись около 40-50 тысяч рублей.

Если он накрыт тентом, оснащен рессорно-амортизационной подвеской, материалом для бортов и днища служит ламинированная фанера (которая является влагоустойчивой), такое устройство обойдется в 60-70 тысяч рублей.

Касаемо б/у вариантов, то можно найти в полтора-два раза дешевле обычной цены.

На стоимость влияет степень изношенности, наличие необходимого оснащения и другие параметры.

Совершая такую покупку, необходимо ориентироваться на такие критерии – вид прицепа, срок эксплуатации, материалы, из которых изготовлен кузов или днище, дополнительные функции и комплектацию.

Рекомендации о том, как сделать самодельный снегоход из мотоцикла вы можете прочитать в нашей статье.

Если вы застряли и вам некому помочь, тогда вам просто необходима ручная лебедка для снегохода.

Фотогалерея

Перевозка не габаритного груза на дальние расстояния может создать не мало проблем и неудобств. А любителям охоты или рыбалки нужно взять не мало с собой необходимых вещей. В таком случае вам просто необходим прицеп для снегохода, он легко справится с задачей.

В данном видео, нам демонстрируют прицеп трансформер. Его можно использовать, для доставки снегохода на место отправки. После чего ловким движением рук, он превращается в прекрасный прицепной вагончик для снегохода, в котором можно укрыться на время от ветра или просто перекусить.

Подготовка чертежей для прицепа, грузоподъемностью до 350 кг

Телега на мотоблок, способная перевозить инвентарь и багаж массой до 350–400 кг, считается универсальной для использования вместе с бытовым мотоблоком. Планировать изготовление более громоздкой конструкции, в принципе, не стоит, так как это повлечет за собой дополнительные затраты, а также потраченное время и силы.

Чтобы тележка для мотоблока получилась как можно более надежной и сбалансированной, крайне важно изучить схемы. В зависимости от материала и деталей, имеющихся в распоряжении, размеры основных и дополнительных элементов конструкции можно менять

Ниже предлагаем рассмотреть чертежи оптимальной для применение в хозяйстве тележки среднего класса.

Первая схема подробно описывает общий внешний вид прицепа с входящими в его конструкцию основными деталями и узлами.

Второй чертеж подробно описывает изготовление рамы. Основной материал для ее сборки – это круглые или прямоугольные трубы, соединенные между собой посредством сварки. Кузов такой телеги изготовлен из досок, толщиной не менее 2 см. Все имеющиеся борта соединены с рамой наглухо, и не откидываются.

На третьей схеме изображена конструкция водила. Большая часть нагрузки при его эксплуатации ложится на место крепления дышла и корпуса поворотного узла. В связи с этим для предотвращения поломки эта часть конструкции укреплена четырьмя дополнительными ребрами жесткости, указанными в чертеже на разрезе Б–Б.

Эта схема описывает конструкцию поворотного узла. Этот элемент телеги наиболее сложный в изготовлении, поэтому при его сборке потребуется проявить максимум внимания и терпения.

Наличие подробных чертежей – условие столь же необходимое, как и применение при сборке телеги прочных материалов. Только имея под рукой подходящие схемы, фермер сможет соорудить качественный прицеп, способный перевозить нужное количество груза на длительные расстояния.

Что делать, если не хватает средств?

Современный рынок отвечает всем запросам потребителей, представляя самые разнообразные модели тележек на легковые автомобили, отличающихся не только своими размерами, но и формой кузова, гидравликой и другими принадлежностями. Однако есть что-то, что заставляет потребителей сильно призадуматься, перед тем как посетить ближайший магазин — это цена. Даже на самый обыкновенный прицеп сумма в полторы или две тысячи долларов заставляет отказаться от идеи приобретения.

Кажется, что ситуация совсем безвыходная, но нет! Выход есть! Вы можете значительно сэкономить половину суммы, купив БУ устройство

Но при этом важно внимательно изучить размер конструкции, колесную базу, уровень грузоподъемности. Если же вы не хотите тратить время на поиски, желаете получить действительно выносливую технику, создайте прицеп своими руками, используя подручные детали

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

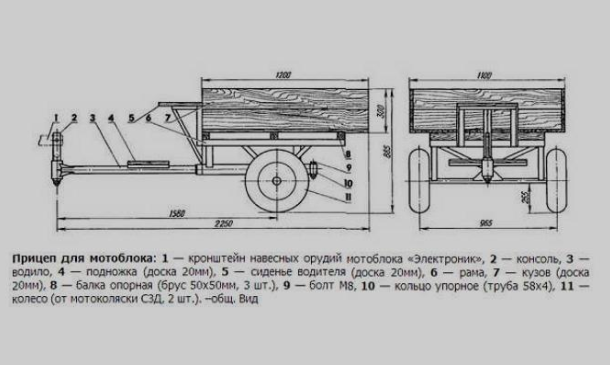

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

  1. Кронштейн навесных орудий мотоблока;
  2. Консоль;
  3. Прицепное устройство;
  4. Подножка, используем доску s20;
  5. Сиденье для водителя, используем доску s20;
  6. Рама;
  7. Кузов, используем доску s20;
  8. Опорная балка, используем три бруса 50х50;
  9.  Болт М8;
  10. Кольцо упорное, используем трубу 58х4;
  11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

  1. Корпус поворотного узла;
  2. Для дышло используем трубу 49х3, L1820;
  3. Для рамки подножки используем уголок 25х25х4;
  4. Для упора используем трубу 58х4;
  5. Для ребра жесткости используем сталь s4;
  6. Для накладки используем полосу 25Х4.

Колесная ось для  прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается  прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

  • прицепное устройство (1),
  • пыльники (2),
  • подшипники 36206 (3,6),
  • корпус (4),
  • втулка распорная (5)
  • дистанционная (7),
  • шайба (8),
  • гайка м20х2,5 (9),
  • масленка (10)
  • дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Варианты сбрасывания

По режиму освобождения от груза прицеп бывает:

  1. Самоопрокидывающийся — основан на физическом принципе обычного рычага.
  2. Поднимающийся механически — с помощью приспособлений или механизмов.

Рассмотрим особенности каждого вида.

В самоопрокидывающемся варианте кузов укреплен на оси и подшипниках или на петлях. Они должны быть расположены на оси, проходящей по центру тележки, или очень близко к ней. Кузов поднимается обычной рукоятью, прикрепленной к нему. Чтобы тележка не опрокинулась сама (например, если груз во время перевозки переместился в конец), необходимо установить фиксатор, стопорящий ручку или сам кузов.

Второй вариант предусматривает подъем механическим способом с помощью мотора, гидросистемы, масляного насоса или простого домкрата, укрепленных непосредственно под кузовом.

Как своими руками изготовить сцепку на мотоблок

Рассмотрим, как сделать сцепку своими руками. Самодельная сцепка для мотоблока потребует приобрести качественные металлические изделия, которыми могут выступать швеллеры, в них необходимо будет сделать несколько отверстий. Либо подойдут некоторые запчасти автомобиля (сцепку для прицепа можно изготовить из кардана). Если необходимо усиленное крепление, то оно должно быть крепче и больше, чем обычная разновидность.

Чертежи в интернете представлены разные, поэтому нужно выбрать подходящий именно вам. Для изготовления сцепки также понадобятся:

  • крепления (стальные шпильки, болты);
  • рычаг, позволяющий изменить положение прицепного устройства;
  • сварка по металлу, чтобы прикрепить вал;
  • дрель и сверло по металлу;
  • рулетка или линейка;
  • ключи для установки винтов.

Итак, универсальная сцепка для мотоблока включает в себя следующие составные части:

  1. Два одинаковых по размеру П-образных узла, один из которых оснащен 6 отверстиями, а другой — 8.
  2. Корпус (для создания которого потребуется сварка), имеющий 2 резьбы: М12 и М16 и соединительный элемент с одним из узлов.
  3. Рычаг регулировки, расположенный в корпусе и состоящий из винта, соединенного с кронштейном и рукояткой. При этом кронштейн должен быть направлен вверх или вниз и не создавать никаких помех при работе агрегата.

Как правильно расположить соединительный узел, нужно посмотреть в инструкции к агрегату.

Сцепка на мотоблок прикрепляется штырями, которые устанавливаются в проделанные отверстия в узлах, при этом по качеству они должны быть одинаковы с материалами, из которых изготовлена сама сцепка.

Сцепка к мотоблоку своими руками выполняется для присоединения не только прицепа, но и плуга, окучника и других устройств. При этом ее можно будет регулировать, подстраивая под определенное навесное устройство.

Перед тем как начать работу, устройство следует проверить, подтянуть все болты. Следует учесть, что сцепки-самоделки нетрудно изготовить самостоятельно, но лучше приобретать агрегат, подбирая на него весь комплект навесного и дополнительного оборудования сразу, либо же хотя бы убедиться в существовании таких устройств.

Рассмотрим, как подобрать сцепку на мотоблок Нева. Сейчас можно приобрести культиваторы различных производителей, отличающиеся весом, размерами, качественными и эксплуатационными характеристиками. Рассмотрим пользующийся особой популярностью у садоводов-огородников мотоблок «Нева», производство которого было запущено в Санкт-Петербурге еще в 2002 году на дочернем предприятии ОАО «Красный Октябрь», занимающемся производством авиатехники.

При производстве мотоблоков используются двигатели Subaru, Briggs Stratton, Honda, обладающие повышенным ресурсом и КПД, что способствует эффективному возделыванию почвы. Устройство обладает достаточно простой и понятной даже при первом использовании системой переключения передач. Для мотоблока Нева без труда можно подобрать различного рода навесное оборудование, производимое под конкретную марку.

Завод производит несколько моделей мотоблоков, при этом разделяет их на 2 большие группы, отличающиеся редуктором: классическим и Мульти АГРО.

Основной категорией пользователей мотоблоками являются пенсионеры, поэтому чаще всего приобретается одна из недорогих, но при этом облегченных и качественных моделей — МБ-Б6,5 RS Компакт, вес которого составляет всего 70 кг, хорошо подойдет для обработки песчаных, суглинистых почв.

Используя дополнительное навесное оборудование на агрегат, вы без труда справитесь с уборкой территории и с транспортировкой грузов даже на большие расстояния.

На мотоблок Нева данной модели желательно дополнительно приобрести опорное колесо, которое пригодится при установке на устройство грунтозацепов, а также для облегчения работы по рыхлению почвы за счет того, что оно не позволит мотоблоку «зарываться» в грунт.

Сборка конструкции

Если вы являетесь специалистом в области работы с металлом, сваркой и автомобилями, тогда собрать своими руками хороший и эффективный прицеп для перевозки снегохода не составит большого труда.

Пошагово сборку можно описать примерно так:

  • сначала сваривается каркас прицепа или рама;
  • затем выполняется монтаж хомута для крепления оси маятника колеса;
  • на следующем этапе фиксируется рычаг;
  • на готовую раму монтируются элементы подвески;
  • к раме предварительно следует приварить трап, который необходим для подъёма и спуска снегохода.

Если рассматривать изготовление более подробно, можно привести такой пример пошаговой инструкции. Здесь будет использоваться уже готовое основание, но без бортов, от обычного бортового или лодочного прицепа.

Создание снегоходного автоприцепа предусматривает такие процедуры:

  • используя металлический профиль с сечением 30х30 или 30х20 мм., путём сварки создаётся прямоугольное основание;
  • конструкция должна быть шириной до 2,5 метров и длиной до 7,5 метров (иначе есть риск не пройти сертификацию);
  • параллельно по узкой стороне основания крепятся поперечины;
  • шаг между поперечинами должен составлять около 50 см.;
  • полученную конструкцию соединяют с выбранным основанием с помощью болтов и гаек;
  • выбирается оптимальное положение рамы на платформе, учитывая центр тяжести;
  • ось должна быть смещена на 3-5 см. вперёд относительно центра тяжести, чтобы упростить наклон прицепа для упрощённой загрузки и выгрузки снегохода;
  • из профиля вырезаются элементы для бортов;
  • высоты в районе 25-40 см. вполне достаточно для безопасной и надёжной перевозки снегохода;
  • чтобы покрыть пол и стенки, можно задействовать листы фанеры;
  • для стенок достаточно фанеры толщиной 10 мм., а для пола лучше взять 15-20 мм.;
  • к полу с помощью прочного болтового соединения крепятся металлические кольца, необходимые для фиксации снегохода ремнями при транспортировке;
  • используя сварку и петли (типа рояльных), к задней части присоединяется трап;
  • петли позволяют его легко опускать и поднимать после загрузки и выгрузки снегохода.

Собрать основание своими руками сложнее. Для этого потребуется сварить раму, соединить с ней дышло, сцепное устройство, а также установить элементы подвески и оси колёс

Но поскольку все компоненты приобретаются от производителей, а не собираются своими руками, здесь лишь важно придерживаться правил монтажа и обеспечить прочное соединение всех компонентов

Учтите, что к подобным автоприцепам предъявляются повышенные требования в плане их соответствия безопасности. Поэтому при любых неточностях есть вероятность получить отказ в получении сертификата. А без него поставить на учёт и зарегистрировать прицеп не удастся.

Детский квадрик

Модератор: User buggy

Детский квадрик

Сообщение Shurick » Чт мар 18, 2010 5:07 pm

Всем, доброго времени суток! Вот задумался построить сынишке бензиновый квадрик…

Может, кто пробовал уже реализовать?

Какой двигатель лучше использовать?

Может есть у кого ни будь хоть какие ни будь чертежи.

Заранее всем большое спасибо.

Сообщение Shurick » Пт мар 19, 2010 8:55 am

За основу идеи построения хочется взять вот такой «агрегат»:

Вопрос конечно банальный, но какой двигатель лучше заложить?

Сейчас смотрю на идею с: 1.Двигатель Д-6 от «газульки»

2.Китайский двигатель с бензопилы 50 кубиков….

Может что иное лучше?

Сообщение rbt06 » Пт мар 19, 2010 9:28 am

Сообщение tmrus » Пт мар 19, 2010 9:31 am

Китайцы такие сейчас очень не дорогие. Смысла, с точки зрения эконономии, самостоятельно строить нету.

Сообщение Shurick » Пт мар 19, 2010 10:21 am

Для подсчета затрат на постройку своего «квадрика» хочется выбрать узлы, чтоб знать в какую сумму это все выльется…

Есть возможность, купить китайские двигатели с бензопилы с объемом 50 кубиков за 4500 рублей…

Сообщение Shurick » Пт мар 19, 2010 12:14 pm

вот тоже отличный миниквадр:

простенько и со вкусом

Сообщение InoxRage » Вс мар 21, 2010 1:41 am

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

ИллюстрацияПорядок действий
При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

ИллюстрацияПорядок действий
К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

  • крепим барабан на ступице одного из колёс;
  • к тормозному диску привариваем отрезок трубы;
  • надеваем механизм на ось;
  • на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

  • откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
  • запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
  • небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Самодельный детский квадроцикл из бензопилы

Последняя самоделка, которую мы рассмотрим, будет посвящена квадроциклам. По сути, для сборки квадроцикла нужны аналогичные материалы, как и для картинга или трицикла:

  • двигатель от старой мощной и работающей бензопилы;
  • редуктор – увеличивает тягу мотора и принимает на себя его рабочие обороты;
  • рама квадроцикла – она должна быть более крепкой и устойчивой;
  • водительское кресло – хорошо, если есть старое кресло от мопеда: подростку будет в нем удобнее, чем в громоздком автомобильном;
  • колеса с грубым протектором, диаметр не менее 34-35 см каждое. Это улучшит проходимость квадроцикла и сделает из него аналог внедорожника.

При желании сборный конструктив квадроцикла можно довести до совершенства амортизаторами: маневренность квадроцикла повысится, а рабочий ход станет более плавным.

Самодельные транспортные средства – вещь дешевая, но не всегда надежная. Использовать их можно только со строгим соблюдением всех правил техники безопасности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
