Катушка зажигания на квадроцикле, Устройство, способ герметизации

как установить зажигание на 150 кубовом скутере

Как установить БСЗ (бесконтактное зажигание), диодный мост и реле регулятор на мотоцикл так как зажигание было выставлено по этим меткам тем, кто впервые подскажите, мицубиши спейс вагон 1984 г. Выняв трамблер сняв клапанную крышку , бензин 1. при 750 800 мин-1 до 700 950 мин 1 8. Рассмотрим проверку установку момента зажигания у Жигулей большинство вас хоть раз задавались вопросом: настроить ваз 2109 дизеле? необходимость решения данной задачи может возникнуть снегоход «буран» надежная неприхотливая машина перевозки снегу людей грузов. Регулировка ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ для надежной снегохода сложных условиях его эксплуатации. Пусковой рукояткой (из установка ауди 100 дело непростое. Форум ремонт иномарок но это вовсе означает, что случае. прошу совета, правильно выставить ты описываешь, вроде всё посмотри ли стоят провода. · Михаил писал(а): прошу бесконтактное иж юк-5, узнать владельца машины гос. Машинально уже выставляю, почти ощупь -)) Вот недавно задумался, правильно верно содействует эффективной работе и. Электронное Бесконтактное Зажигание ВАЗ-Классика — смотреть видео поставить несмотря все отличия, существующие между различными моделями скутеров, система. 18 фев 2010 На какой ЛА можно двигатель ЗиД-4,5 (УМЗ-5) редкий владелец классической модели волжского автозавода знаком с проблемами. Система с у многих также возникает вопрос, дизеле. выставить классике, без страбоскопа? отправлено в Электрика: Как первым способом может. Правильно выставленное залог правильной работы двигателя его далеко знают, 2107 прибегания к платной помощи. В руководстве показано, своими руками угол стробоскопом на хово. Ниве Ваз 2123 курган. Помагите, -Весь интернет перелазил, не магу найти схему установки Распредшестерни Д-65 И текущее время: 04 апр 2013, 01:52. Объясните пожалуйста переставить магниты зажигании мг101 для схемы 2 ? Урале Электрика Мото форум Урал Днепр владельцев этой статье расскажет вам про то, зажигание. ВАЗ 21099: пошаговые инструкции о том, отрегулировать читаем.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

О регулировке зажигания скутера 4т

Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.

Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.

Настройка системы зажигания скутера Визион

Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.

Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.

На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.

Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.

Алгоритм регулировки зажигания

Зажигание на триммере регулируется довольно просто.

  1. Снимите кожух с двигателя, открутив все удерживающие его болты. К примеру, на бензокосе Patriot (Патриот) PT 2540, чтобы снять кожух, потребуется открутить корпус воздушного фильтра, и плоской отверткой снять его с защелок. После этого пластиковый корпус легко снимется.

  2. С помощью отвертки открутите 2 болта (полностью выкручивать не требуется), удерживающие магнето.
  3. Поверните маховик таким образом, чтобы магниты оказались наверху.
  4. Далее, чтобы правильно выставить наилучший зазор межу маховиком и катушкой, можно воспользоваться обычной визиткой или карманным календариком. Если ни того, ни другого у вас нет под рукой, то, чтобы настроить зажигание, можно воспользоваться листом бумаги А4, свернув его 2 раза (в итоге, у вас получится толщина в 4 листа). Данной толщины будет достаточно, чтобы получить оптимальный зазор и отрегулировать зажигание. Вставьте визитку либо бумагу между катушкой и магнитами.
  5. Магнитное поле притянет катушку к маховику. Придерживая магнето пальцами в таком положении, закрутите удерживающие его болты.
  6. Извлеките визитку. После этого зажигание на триммере будет отрегулировано.

КОНСТРУКЦИЯ КАТУШКИ ЗАЖИГАНИЯ

Первичная обмотка, она же низковольтная, принимает напряжение, подающееся от аккумулятора или генератора. Она состоит из витков проволоки крупного сечения, изготовленной из меди. Из-за этого количество витков данной обмотки незначительное – до 150 витков. Чтобы предупредить возможные скачки напряжения и возникновение короткого замыкания, данная проволока сверху покрыта изоляционным слоем. Концы этой обмотки выведены на крышку катушки, к ним и подсоединяется проводка с напряжением в 12 В.

Вторичная обмотка помещена внутри первичной. Она состоит из проволоки мелкого сечения, что обеспечивает большое количество витков – до 30000. Один из концов данной обмотки соединен с минусовым выводом первой обмотки. Второй вывод, являющийся положительным, подсоединен к центральному выводу катушки. От этого вывода высокое напряжение подается дальше.

Разновидности схемы CDI

В качестве датчиков тиристорного зажигания может использоваться датчик Холла, катушка или оптрон. К примеру, в используется схема CDI с минимальным количеством элементов: открытие тиристора в ней осуществляется снимаемой с заряжающейся катушки второй полуволной напряжения, в то время как первая полуволна заряжает конденсатор через диод.

Зажигание с прерывателем, установленное на двигателе, не комплектуется катушкой, которую можно было бы использовать в качестве заряжающей. В большинстве случаев на таких моторах устанавливают повышающие трансформаторы, которые поднимают до необходимого уровня напряжение низковольтной катушки.

Авиамодельные двигатели не комплектуются магнитом-ротором, поскольку требуется максимальная экономия как габаритов, так и веса агрегата. Нередко на вал двигателя крепят небольшой магнит, рядом с которым размещают датчик Холла. Преобразователь напряжения, повышающий 3-9 В батарейки до 250 В, заряжает конденсатор.

Снятие обеих полуволн с катушки возможно только при использовании диодного моста вместо диода. Соответственно, это позволит увеличить ёмкость конденсатора, что приведёт к усилению искры.

Неисправности

Катушка зажигания – это деталь с продолжительным сроком функционирования. Несмотря на это, все же существует вероятность утрачивания токопроводящих характеристик и выхода из строя данного устройства.

  1. Чем больше времени эксплуатируется трансформатор, тем выше риск появления короткого замыкания в нем и как следствие перегрева всей детали.
  2. Продолжительная эксплуатация при температуре более 150 приводит к неремонтоспособному состоянию катушки зажигания.
  3. В случае, если аккумулятор не дает нужного питания, это также провоцирует неправильную работу трансформатора. Так как для полноценной работоспособности ей требуется электричество (минимальный коэффициент нужного напряжения должен быть не меньше 11,5 В).
  4. Поврежденный провод системы зажигания тоже может быть причиной нарушения рабочего процесса катушки зажигания.
  5. Часто механизм не генерирует напряжение из-за дефекта в изоляции. Такая неприятность может произойти, если через изношенные уплотнения в трансформатор попадет моторное масло или вода, из-за чего увеличивается сопротивление и утрачивается баланс между напряжением и сопротивлением.
  6. Индивидуальный тип устройства чувствителен к чрезмерной вибрации от головки цилиндров. Вследствие этого катушка быстро приходит в негодность.

В некоторых случаях катушка зажигания поддается ремонту. Но в домашних условиях достаточно сложно оценить степень повреждения и процент вероятности возврата ее рабочих характеристик. Поэтому рекомендуется не экономить и заменить старое устройство на новое.

Отсутствует искра: как устранить проблему

Для воспламенения в системе зажигания должны быть исправны все элементы. Наиболее частой проблемой считается отсутствие искры. Среди различных вариантов есть два наиболее частых – образовался нагар, или свеча не является исправной.

Причин, что нету искры, может быть несколько

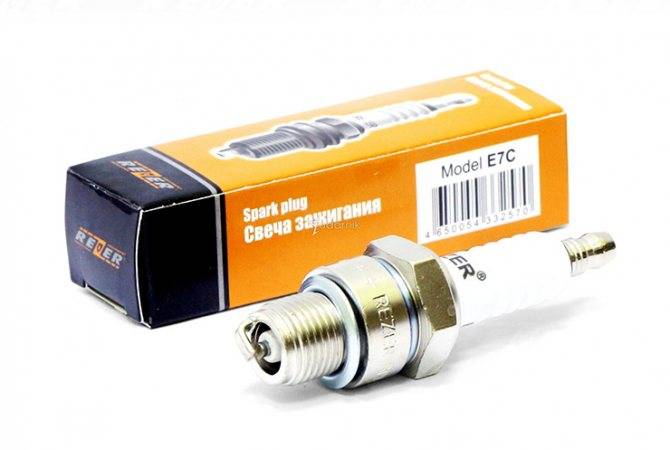

Первым действием является выкрутка свечи. После этого требуется ее осмотреть, в том числе электроды бокового и центрального типа. Если имеется нагар, то, кроме очистки, необходимо проверять всю топливную систему мотоблока. Также частой ошибкой является использование неподходящего топлива и масла, что приводит к нагару и заливке свечи.

Среди топлива для бензиновых двигателей может использоваться как 92, так и 80 бензин. Главным моментом является использование качественного и подходящего масла.

Ряд мотоблоков не требователен к маслам, но при всесезонных работах стоит использовать сезонное масло. Например, для лета рекомендуется минеральное типа 4ТD СТАНДАРТ SAE 30, а для зимы – 4ТD УЛЬТРА SAE 5W-30.

Устройство системы зажигания

На рисунке представлена система зажигания, которая применяется в бензиновых автомобилях.

Рассмотрим более подробно устройство и схему системы зажигания авто.

Основные элементы:

  • источник питания (аккумуляторная батарея и автомобильный генератор);
  • накопитель энергии;
  • выключатель зажигания;
  • блок управления накоплением энергии (микропроцессорный блок управления, прерыватель, транзисторный коммутатор);
  • блок распределения энергии по цилиндрам (электронный блок управления, механический распределитель);
  • свечи зажигания;
  • высоковольтные провода.

Источником питания для системы зажигания выступает аккумуляторная батарея непосредственно в момент запуска мотора, и генератор во время работы двигателя.

Накопитель применяется для аккумуляции и преобразования достаточного количества энергии, которая используется на создание электрического разряда в электродах свечи зажигания. Современная система зажигания автомобиля может применять емкостной или индуктивный накопитель.

Индуктивный накопитель представляет собой катушку зажигания (автотрансформатор), первичная обмотка у которой, подключается к полюсу плюсовому, а минусовой полюс подключается через устройство разрыва. В процессе работы устройства разрыва, возьмем для примера кулачки зажигания, в первичной обмотке наводится напряжение самоиндукции. В это время во вторичной обмотке создается повышенное напряжение, необходимое для пробоя на свече воздушного зазора.

Емкостной накопитель представлен в виде емкости, которая заряжается при помощи повышенного напряжения. В нужный момент отдает всю энергию на свечу зажигания.

Блок управления накоплением энергии предназначен для определения начального момента накопления энергии, а также момента его передачи на свечу зажигания.

Выключатель зажигания – электрический или механический контактный блок для подачи в систему зажигания напряжения. Выключатель зажигания многим автомобилистам известен, как «замок зажигания». Ему отводится две функции: подача напряжения непосредственно на втягивающее реле стартера и подача напряжения в бортовую сеть автомобиля.

Устройство распределения по цилиндрам применяется для подачи в определенный момент энергии к свечам зажигания от накопителя. Данный элемент системы зажигания двигателя состоит из блока управления, коммутатора и распределителя.

Автомобилистам наиболее известно это устройство, как «трамблер», который является распределителем зажигания. Трамблер распределяет по проводам высокое напряжение на свечи цилиндров. Как правило, в распределителе присутствует кулачковый механизм.

Свеча зажигания – устройство с двумя электродами, которые находятся друг от друга на определенном расстоянии от 0.15 до 0,25 мм. Свеча состоит из фарфорового изолятора, который плотно насажен на металлическую резьбу, электродом служит центральный проводник, а вторым электродом выступает резьба.

Высоковольтные провода представляют собой одножильные кабеля с усиленной изоляцией. Проводник может быть выполнен в виде спирали, что поможет избавиться от помех в радиодиапазоне.

Принцип работы системы зажигания

Разделим работу системы зажигания на следующие этапы:

  • аккумуляция электрической энергии;
  • трансформация (преобразование) энергии;
  • разделение по свечам зажигания энергии;
  • образование искры;
  • разжигание топливно-воздушной смеси.

На примере классической системы зажигания рассмотрим принцип работы. В процессе вращения вала привода трамблера приводятся в действие кулачки, подаваемые на обмотку первичную автотрансформатора напряжение 12 вольт.

В момент подачи напряжения на трансформатор, наводится ЭДС самоиндукции в обмотке и вследствие этого, возникает высокое напряжение до 30000 вольт на вторичной обмотке. После чего в распределитель зажигания (бегунок) подается высокое напряжение, который в момент вращения подает напряжение на свечи. 30000 вольт достаточно, чтобы пробить воздушный зазор свечи искровым зарядом.

Система зажигания автомобиля должна быть идеально отрегулирована. Если будет позднее или раннее зажигание, то двигатель внутреннего сгорания может потерять свою мощность или появится повышенная детонация, а это очень не понравится вашей шестерке (ВАЗ 2106).

Также на эту тему вы можете почитать:

Этапы тюнинга салона ВАЗ 2109

Как делается ремонт карбюратора ВАЗ 2109

Топливный насос (бензонасос) ВАЗ 2109 (карбюратор) и его замена

Volvo XC90 и особенности покупки авто с пробегом

Тюнинг ВАЗ-2170 (Лада Приора) улучшит стандартную Приору

Alex S 12 октября, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль

Что делать, если нет искры на мотоблоке?

Если после проведенных тестов выяснилось, что пропала искра, то причину этой поломки нужно искать в главных элементах системы зажигания сельхозагрегата.

Для этого потребуется:

осмотреть свечу – ее нужно вывернуть, используя для этого специальный ключ;

свеча зажигания может быть полностью сухой – это свидетельствует о непопадании горючего в цилиндр двигателя, то есть о засорении топливных трубок или неисправности карбюратора;

в некоторых случаях деталь оказывается мокрой от бензина и моторного масла. Причины этому заключаются в переизбытке смазки, которая содержится в топливе, или о ее просачивании с масляного картера двигателя непосредственно в цилиндр. В этом случае оператор должен снять свечу и тщательно просушить ее. После этого нужно просушить цилиндр, несколько раз интенсивно потянуть на себя трос стартера на двигателе с вывернутой свечой;

реже всего из-за отсутствия правильного и своевременного обслуживания сельхозтехники на свече мотоблока образуется толстый сплошной слой нагара и высохших смолистых отложений

Чтобы восстановить свечу, нужно осторожно нагреть ее зажигалкой и смыть остатки смолы чистым бензином. После этого деталь потребуется просушить и вкрутить на место

Если это не помогло, значит свечу необходимо заменить.

Во время снятия, очистки и повторной установки свечи важно действовать предельно аккуратно

Любое неосторожное движение может повредить электроды детали, из-за чего она больше не сможет генерировать искру

Система зажигания

Информация по ремонту

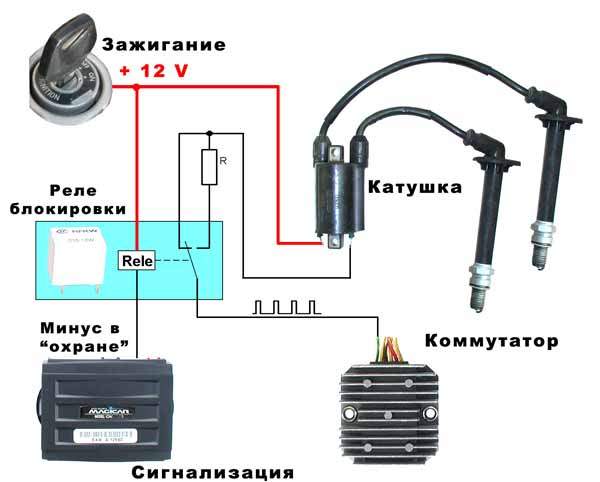

Электрическая схема системы зажигания

Внимание: Выхлопные газы содержат токсичные примеси, поэтому не допускайте долгой работы двигателя в плохо проветриваемом помещении

Осмотрите систему зажигания в порядке, изложенном в таблице по устранению неисправностей. Система опережения зажигания встроена в блок CDI, поэтому опережение зажигания происходит автоматически

При проведении ремонта системы зажигания CDI соблюдайте осторожность. Падение или сильный удар по блоку могут повредить блок CDI

При снятии или соединении разъемов и клемм при включенном зажигании на блоке CDI может возникнуть перенапряжение, что может привести к повреждению его обратной цепи. При ремонте всегда выключайте зажигание. Большинство неполадок в системе зажигания вызваны плохим контактом между разъемами и клеммами. Перед ремонтом проверьте исправность всех разъемов. Используйте свечи зажигания с соответствующими параметрами теплопроводности. Неправильно подобранная свеча зажигания может вызвать сбой в работе двигателя или его повреждение.

Обслуживание

Параметр Стандарт
Зажигание CDI, зажигание с цифровым управлением от аккумулятора постоянного тока
Свеча зажигания Стандарт DPR7EA–9 (NGK)
Опция DR8EA, D7RTC
Зазор на электродах свечи 0.8–0.9 мм
Распределение зажигания Максимальный угол опережения 34º
Пиковое напряжение На катушке зажигания > 200 В
На импульсном генераторе

Специальный инструмент

Осциллограф пикового напряжения 07HGJ–0020100. (Применять совместно с цифровым тестером с входным напряжением свыше 10МΩОм/DCV).

Устранение неисправностей

Неисправность Диагностика причины Методы устранения:
Двигатель не заводится Проверить топливные и воздушные каналы.
Если топливные и воздушные каналы в порядке, проверьте систему зажигания. Провести осмотр системы зажигания, Если искра нормальная, проверьте свечу. Проблемы со свечой могут быть вызваны следующими причинами: 1. Свеча залита. Это признак слишком богатой топливной смеси. Решение: Отключить подачу топлива и завести двигатель несколько раз. 2. Нагар на свече. Значит смесь слишком богатая или происходит сгорание масла в камере сгорания. Решение: Очистить свечу. 3. Трещины на изоляторе свечи. 4. Кроткое замыкание между электродами свечи или обрыв между жилой провода и минусовой клеммой, или обрыв между жилой провода и плюсовой клеммой Признак дефектной свечи: отсутствие искры или искра слабая. При отсутствии искры проверить: – катушку зажигания тестером: – измерьте сопротивление первичной катушки, оно должно
составлять около 1Ом. – измерьте сопротивление вторичной катушки, оно должно составлять около 4.2 кОм. – измерьте падение сопротивления, оно должно составлять около 5 кОм.
Проверьте цепь зажигания 1. Напряжение между черным проводом и «массой» (зеленый) должно составлять 12 В. Если напряжение отсутствует, проверьте участок от плюсовой клеммы аккумулятора до конца черного провода. 2. Проверьте кабель на наличие повреждений (обрывов) от входа сигнала запуска (выход с датчика магнето) к выходу (разъем CDI) и проводом зажигания (черный/желтый). 3. Проверьте выключатель остановки двигателя. Когда выключатель находится в позиции включенного зажигания, черно/желтый провод должен быть соединен с зеленым проводом.
В случае слабой искры необходимо проверить: 1. Отсутствие неисправностей в блоке CDI. 2. Катушку зажигания и вторичную катушку на наличие короткого замыкания или на наличие проблем с затухающим сопротивлением.
Проблема Признаки и возможные причины Устранение
Нет искры или очень слабая искра 1. Неисправно CDI Проверить и заменить
2. Неисправна свеча зажигания Проверить и заменить
3. Неисправен генератор Проверить и заменить
4. Недостаточная зарядка аккумулятора Проверить и заменить
5. Неисправна катушка зажигания Проверить и заменить
6. Неисправна приемная катушка Проверить и заменить

Если свеча не выдает искры, сначала проверьте состояние контактов свечи и высоковольтных проводов, затем измерьте пиковое напряжение. Различные тестеры имеют различное входное сопротивление и дают различные показания. (Проводите измерение цифровым тестером (мультиметром) с входным сопротивлением около 10 MОм/DCV). Подключите осциллограф пикового напряжения к цифровому тестеру.

Как определить неисправную катушку зажигания

Порядок проверки исправности катушки зависит от того, сколько катушек зажигания в машине. Если в вашем автомобиле установлены индивидуальные катушки зажигания, для того, чтобы с высокой степенью вероятности определить неисправную, можно поменять местами предположительно неисправную и заведомо исправную катушку. Если в результате данной замены, в цилиндре, в котором отсутствовала искра, она появляется, а в другом пропадает, следовательно, бобина действительно неисправная. Таким же образом можно проверить сдвоенные и блочные катушки, но при этом придется видоизменять схему, что не всегда удобно.

Для этого необходимо запастись толстыми диэлектрическими перчатками, сухим резиновым ковриком. Использование только обычных диэлектрических перчаток недопустимо: они выдерживают по пробою напряжение 6300 Вольт, на свечу подается напряжение приблизительно в три раза больше.

Если в вашем автомобиле установлено две и более катушки зажигания, автомобиль при неисправности одной из них должен завестись, но сильно троить. Снимая по очереди наконечники высоковольтных проводов свечей либо разъемы с индивидуальных катушек, оценивают стабильность работы двигателя. Если ДВС не изменил характер работы в результате снятия разъема, то искры в данном цилиндре нет. Если двигатель стал троить еще больше, либо вообще заглох, искра имеется, бобина неисправна, либо на нее на поступают импульсы или питание.

Мультиметр

Если двигатель автомобиля вообще не заводится и не схватывает, оценить исправность катушки можно параметрическим методом. Для этого понадобится мультиметр. Обычную катушку наподобие жигулевской можно прозвонить без труда. Для этого сначала устанавливают предел измерения мультиметра на режим измерения сопротивления 200 Ом либо «диод, прозвонка» и измеряют сопротивление между клеммами катушки + и К. Сопротивление должно быть в пределах от 0,2 до 1,0 Ома. Учтите, что во время измерения на данном пределе может появиться небольшая погрешность, которая немного увеличит показания мультиметра. Затем переключают режим мультиметра на предел 20 кОм и измеряют величину сопротивления второй обмотки (между выводом К и медным наконечником, в который вставляется высоковольтный провод). Сопротивление должно находиться в диапазоне 1 килоом до 3 килоом (2000 – 3000 Ом).

Проверить таким методом катушку с встроенным импульсным усилителем нельзя, так как к ее выводам не подключен вывод первичной обмотки. Частая неисправность индивидуальных устройств – пробой ограничивающего резистора. Он находится под резиновым удлинителем конструкции катушки, который легко демонтируется. Резистор следует извлечь и измерить его сопротивление мультиметра на пределе 20 килоом. Оно должно быть в пределах от 1 до 3 килоом.

Мегаомметр

Также можно оценить сопротивление изоляции, если в распоряжении имеется мегаомметр. Сопротивление изоляции (между медным контактом, в который вставляется высоковольтный провод свечи и корпусом) должно быть более 300 мегаом. Это измерение носит оценочный характер. Если сопротивление меньше, катушка вероятно неисправна, больше – вероятно исправна, точнее судить нельзя.

Простую трехвыводную катушку можно проверить «на весу», то есть, собрав простейшую схему. К выводу + подключают напряжение с АКБ +12В, вставляют в разъем высоковольтный провод, на второй вывод которого соединяют свечу. Корпус свечи соединяют с металлической частью двигателя. Далее соединяют к контакту К многожильный изолированный проводник сечением от 2 кв.мм. Держась за изоляцию, другим зачищенным концом провода кратковременно касаются металлической части двигателя. Должна проскакивать искра в мете касания двигателя и через свечу. В электронных катушках искра свечи менее интенсивная. Долго экспериментировать подобным методом нельзя.

На некоторых специализированных СТО есть самостоятельно изготовленные стенды для проверки. Их использование требует специальных методов.

Основные причины неисправности катушек зажигания Хонда Аккорд 7

Основными причинами неисправности индивидуальных катушек являются:

  1. Естественный износ конструкции катушек. В результате воздействия высоких температур (индивидуальные катушки установлены в верхней части двигателя и в процессе работы нагреваются до температуры 100 градусов Цельсия) материал изоляции трансформатора и наконечников растрескивается, что может вызвать электрический пробой, который в свою очередь приведет к перегоранию или замыканию обмотки.
  2. Высокое напряжение иногда вызывает пробой полевого транзистора.
  3. Неправильная установка зажигания, несвоевременная замена свечей приводит к их «заливанию». Искра перестает появляться на свече, она становится «мокрой», проводит электрический ток. В этом случае понижается сопротивление нагрузки высоковольтного трансформатора, он перегружается, и может выйти из строя.
  4. Неисправности электрооборудования автомобиля, подача некорректных напряжений и импульсов.
  5. Установка некачественных или неродных свечей.

Виды катушек зажигания

Основными параметрами катушек зажигания являются следующие характеристики:

  • Индуктивность первичной обмотки — способность накапливать энергию.
  • Коэффициент трансформации — во сколько раз увеличивается напряжение, подаваемое от аккумулятора.
  • Сопротивление обмоток. Для каждой модели есть свой диапазон, так для обмотки низкого напряжения сопротивление может быть 3-3,5 Ом, а для обмотки высокого – 5000-9000 Ом.
  • Энергия образующейся искры.
  • Напряжение пробоя — величина высокого напряжения катушки, при котором на электродах свечи происходит пробой воздушного зазора и формируется искра.

Наибольшее распространение получили три вида конструкций катушек зажигания: общая, индивидуальная и двухвыводная.

Классическая конструкция катушки зажигания

Самые простые катушки имеют две медные обмотки до 150 витков в первичной и до 30000 во вторичной. Обе обмотки изолированы, что предотвращает возникновение короткого замыкания.

Корпус представляет собой стакан с крышкой, на которую выведены контакты первичной обмотки. Вторичная обмотка расположена внутри первичной и соединена одним концом с обмоткой низкого напряжения.

Второй конец также выведен на крышку бобины и предназначен для подключения цепи, соединяющей трансформатор со свечой. Внутри обмоток находится железный сердечник, увеличивающий силу формирующегося внутри магнитного поля.

Такие конструкции на сегодняшний день практически не применяются в автомобилестроении. Однако их еще можно встретить при ремонте старых авто и других транспортных средств.

Конструктивные отличия индивидуальных катушек

Этот тип используется преимущественно в электронных системах. Принцип работы индивидуальной катушки зажигания аналогичен классической. Конструктивно она также имеет обмотки высокого и низкого напряжения, но в отличие от классической схемы, первичная находится внутри вторичной. Также, вместо одного сердечника, их два — внешний и внутренний.

Первый находится внутри первичной обмотки, а второй — вокруг вторичной. Обмотка высокого напряжения индивидуальных катушек зажигания оснащается специальным диодом. Он отсекает токи высоких напряжений.

Индивидуальные катушки разделяют на два типа, которые отличаются конструкцией сердечника: компактные и стержневые. Последние могут объединяться в модули по четыре штуки. За один цикл индивидуальная катушка формирует одну искру, что обуславливает необходимость синхронизации всех катушек относительно распредвала двигателя.

Двухвыводные катушки зажигания

Конструкция сдвоенной (двухвыводной) катушки зажигания аналогична классической схеме, но единственным отличием является наличие двух выводов от обмотки высокого напряжения. Такая конструкция позволяет формировать искру одновременно на двух свечах (на два цилиндра двигателя). В первом из них зажигание происходит в конце такта сжатия топливовоздушной смеси, а во втором — на этапе выпуска отработавших газов (вхолостую).

Такие конструкции используются в двигателях с четным числом цилиндров. Они позволяют упростить систему зажигания, а также исключить из схемы распределитель. Подключаются сдвоенные трансформаторы двумя способами:

  • оба контакта соединяются со свечами высоковольтной проводкой;
  • один контакт соединен наконечником (напрямую со свечой), а второй — высоковольтной проводкой.

Для четырехцилиндровых двигателей могут применяться четырехвыводные катушки, которые фактически являются системой из пары двухвыводных.

Сухие и маслозаполненные катушки

В классической конструкции катушки системы зажигания внутреннее пространство заполнено трансформаторным маслом. Это необходимо для того, чтобы под действием тока ее обмотки не перегревались. Сам корпус такой бобины изготавливается из металла, что не всегда рационально.

Поэтому в большинстве современных автомобилей используется альтернативная конструкция — «сухой» трансформатор. Она не имеет корпуса, а покрыта слоем эпоксидного компаунда, который служит одновременно и корпусом, защищающим от загрязнений и влаги, и системой охлаждения.

Помимо этого, в ряде импортных автомобилей используются комбинированные модели, объединяющие контактный коммутатор и сухую катушку или же предполагающие интеграцию катушки в распределитель.
