Назначение и принцип действия глушителей
Несмотря на внешнюю простоту, выхлопная труба решает ряд важных задач. Среди них:
Прогрессивные системы выхлопа способны отводить выхлопные газы от силовой установки, а также преобразовывать их. Для бесперебойной работы узел оснащается такими элементами:
Конструкция обладает сложным исполнением и предназначается для распределения потока газов и подавления вибраций, вызванных работой системы.
Работоспособность всех составляющих системы выхлопа определяется не только конструктивными особенностями, но и массой изделий. Если используется тяжелый металл, то работа оборудования будет тише, поскольку такие материалы меньше воспринимают колебания.
Легкосплавные изделия с тонкими стенками не только быстро изнашиваются, но и уязвимы к дребезжанию. Поэтому они сами производят нежелательные шумы.
Глушитель на мотоцикл, их виды, прямоточный глушитель своими руками
Каждый уважающий себя мотоциклист тратит массу времени и усилий на усовершенствование собственного аппарата
Повышая возможности двигателя, улучшая характеристики бака, внимание в итоге переключается на выхлопную систему. Новенький прямоток на мотоцикл, своими руками установленный, порадует глаз и слух водителя
Модернизированная выхлопная система на мототехнике смотрится на порядок более стильно, эстетично, а громкий звук делает байк заметным на дороге и помогает избежать неприятных ситуаций.
Что такое прямоток?
Прямотоком называют конструкцию для перемещения жидкостей и газов в едином направлении. С завода мотоцикл поставляется со стандартизированной системой выхлопа, однако впоследствии кастомизации байка и возрастания его мощности оригинальной комплектации уже недостаточно — повышается количество отработанных газов. Специалисты устанавливают систему прямотока, визуально и технически облагораживая ваш мотоцикл (мощность увеличится на 3 — 5 лошадиных сил), однако куда приятней сделать это своими руками. Дело это не потребует больших временных затрат, материалы вполне доступны, осталось вооружиться информацией.
Как сделать глушитель на мотоцикл?
· Отвинтите крепежные болты и снимите старый заводской глушитель.
· Вытяните стандартные внутренности — трубки и прочие потроха.
· Приобретите тонкостенную трубочку или сделайте самостоятельно из подручных гаражных материалов. Нержавеющая сталь либо алюминий без дефектов являются оптимальным вариантом. Борозды, сколы и пробоины придадут прямотоку неприятный металлизированный шум, а неправильные габариты трубки затруднят газовый выхлоп. Будьте внимательны, создавая глушитель на мотоцикл своими руками: требования по техобслуживанию не должны быть нарушены.
· Внешняя оболочка глушителя и тонкая внутренняя трубка значительно различаются в объеме, просвет между ними рекомендуется плотно забить стекловатой — это поможет уменьшить шум. Риск возгорания стекловаты минимизируется, если обмотать трубочку пожароустойчивым веществом или асбестом.
· При помощи крепежей пристраиваем глушитель обратно на мотоцикл, прикрываем выпускную часть крышкой и проверяем результат своей ручной работы. Когда байк заведется, вы должны услышать легкий басовитый тон. Если вы желаете более выразительных эффектов в звучании прямотока, есть иной способ создания глушителя, о котором мы расскажем далее.
Как создать звучный прямоток на мотоцикл своими руками?
· Существует большое количество разновидностей прямотоков: одни усиливают мощность, другие улучшают звучание, третья категория прямотоков дает двойной результат.
· Суть работы качественного прямотока — управлять газами и жидкостями в мото-теплообменнике, направляя перегороженные стенкой вещества в едином направлении.
· Задумав собственный проект прямотока, обязательно ознакомьтесь с выложенными в сети видео мастерских работ. При наличии опыта и инженерного мышления можете экспериментировать и изобретать новые виды прямотоков.
· Изготовить уникальный глушитель на мотоцикл своими руками помогут сварочный аппарат и болгарка. Для этого покупаем листовую нержавеющую сталь, сворачиваем ее в трубу, скрепляя отдельные элементы дугово-аргонной сваркой. Внутренняя трубка делается так же, только в меньшем диаметре, и предварительно в стальном листе просверливается множество мелких отверстий. На завершающем этапе прикрепляются торцовые заглушки.
· Дальнейший процесс напоминает смену оригинального глушителя самодельным. Набивают стекловату, обтягивают асбестом. Заполнять пространство между оболочкой и трубкой необходимо плотнее, тогда вибрация и шум во время езды будет меньше.
· Некоторые специалисты переделывают автомобильные глушители на мотоциклетные, каким образом они это делают и что это дает? Единственное различие состоит в отличных мото- и авто-креплениях, подправить которые можно сварочным аппаратом. Швы замазываются хромовой краской. На выходе получаем стильный бархатный звук прямотока и увеличенные показатели мощности. Приятный бонус — удовлетворение от работы и ощутимая экономия средств.
Информация о том, как сделать глушитель на мотоцикл, весьма популярна не только у тюнинг-специалистов и умельцев с золотыми руками. Мы считаем, что этими знаниями должен обладать каждый мотолюбитель, учитывая простоту рабочего процесса и доступность материалов.
Глушитель для мотоциклов
Виды глушителей
Рев спортивных мотоциклов многие связывают с глушителем. И считают, что начинка глушителя может понизить мощность машины. Но это не так. При замене или переделывании глушителя теряется лишь незначительное количество лошадиных сил.
Существует глушитель впуска и выпуска шума. И научные исследования доказали, что если правильно подобрать основные элементы, можно улучшить наполнение цилиндра. Подобные глушители называют резонансными.
Решая приобрести новую машину, у водителя возникает много спорных вопросов даже после того, как он окончательно определился с маркой. Лучше всего подойдут автомобили KIA. В чем секрет успеха, данной модели можно узнать здесь.
Подавлением шума занимается часть глушителя, находящаяся за первой перегородкой, и состоит она из акустического фильтра. Эти фильтры на спортивных мотоциклах выполнены проще, так как в спортивной мототехнике допускается уровень шума более высокий.
Решая переделать глушитель, нужно помнить следующее. Иногда при улучшении одной детали приходится жертвовать качеством другой. Ни у кого еще не получалось создать универсальный мотоцикл.
Производители рекомендуют использовать заводские глушители для мотоцикла. Полость глушителя покрывается нагаром, который может закрыть каналы акустического фильтра. Поэтому полость устройства нужно регулярно очищать. Образовавшийся нагар препятствует выходу отработавших газов, и снижается мощность двигателя. После каждых пяти-десяти тысяч километров глушители нужно очищать.
Оригинальные глушители достаточно тихие и хорошие. Недостатком их можно считать их тяжелый вес и размеры. Недостатком многие считают и их высокую цену. Глушители производятся многими фирмами, и можно при желании воспользоваться неродным глушителем. Чаще всего это открытые глушители. В них выхлопные газы выходят из двигателя без каких-либо препятствий. Но они создают много шума.
Любителям громкого рева мотоциклов можно приобрести самый дешевый глушитель, который и не глушит ничего. Но если рев мотоцикла вас не устраивает, тогда покупать придется дорогой вариант.
Такие глушители отличаются дизайном и материалом изготовления. Их четыре вида:
- Титановый. Он считается самым лучшим. Он легкий, красиво выглядит, и не очень горячий.
- Алюминиевый. Достаточно легкий. Выглядит похуже титанового, но есть недостаток. Можно сильно обжечься.
- Карбоновый. Красиво выглядит, легкий и холодный. Но существенный недостаток его в том, что даже при вибрациях он может рассыпаться.
- Нержавейка. Крепкий и тяжелый, но очень горячий.
Каждый вид глушителя имеет свои преимущества и недостатки. Поэтому выбирать нужно самим.
Прямоточный глушитель своими руками
Купить прямоточный глушитель можно в любых специализированных магазинах. Обычно ими интересуются молодые мотоциклисты, которые мечтают о высоких скоростях. Но настоящие байкеры не подкупаются наклейками известных брендов. Они все необходимое делают своими руками.
Если появилось желание войти в мир для настоящих мужчин, нужно изготовить прямоточный глушитель своими руками. При езде с нормальной скоростью его шум не будет отличаться от других мотоциклов. Но с повышением скорости проявляется характерный рокот мотора. Что для этого нужно сделать?
- Берется отрезок трубы, который имеет в диаметре 60 мм, и разрезается пополам. Вначале обрабатывается одна часть и посередине приваривается фланец. Наружная часть не меняется. Это входной патрубок. В половине трубы, которая расположится в глушителе, нужно просверлить с помощью электродрели большое количество отверстий. Использовать нужно сверло 5-6 мм. Фланец с наконечником на десять миллиметров утопить в трубе диаметром 100 мм и вварить его.
- Готовим второй патрубок. Ко второму отрезку трубы приварить фланец. Он должен быть от края на расстоянии 80 мм. Эта часть трубы вставится в глушитель.
- В трубу диаметром 100 мм аккуратно разложить минераловатный утеплитель. Это для борьбы с шумопонижением. Для этого свернуть вату по диаметру трубы и пропихивать ее до противоположной стороны.
- Сверните сетку и опустите ее внутрь утеплителя, который был вставлен в трубу. Сетка должна надеться на патрубок с отверстиями.
- Теперь в трубу нужно вставить внутрь коротким концом фланец с патрубком, который подготовили заранее. Его нужно утопить в глубину на 10 мм и приварить.
- Со старого глушителя можно срезать элементы крепления и перенести на прямоточный глушитель, приварив их.
Усовершенствование ходовой части
Первое, над чем задумываются пользователи мотоблока — это над тем, как сделать к нему тележку с сиденьем. Пользование техникой в штатном режиме с использованием рычагов предполагает приложение больших физических усилий. Однако применение прицепа снижает устойчивость транспортного средства. Устранить эту проблему можно путем расширения колесной базы. Делается это с помощью удлинителей, которые крепятся к полуоси штифтами или болтами. Решив задачу с устойчивостью, оператор сталкивается с другим вопросом: агрегат плохо управляется. Дифференциал для мотоблока помогает придать ему хорошую маневренность. Делается это приспособление по аналогии с узлами легковых автомобилей. Самодельные разблокираторы для мотоблока изготавливаются с помощью обычных бытовых инструментов — болгарки, сварки и точильного станка.
Небольшой вес мотоблока является причиной плохого сцепления колес с грунтом. Пробуксовка является частым явлением при поднятии целины, работе на сыром грунте или движении по снегу. Чтобы избежать проскальзывания, к мотоблокам прикрепляются утяжелители.
Эти устройства подразделяются на такие категории:
- Колесные. Представляют собой диски, которые крепятся на колеса или ступицы. Диски делают монолитными из металла, бетона или полыми, заполняемыми песком. Вес колесных утяжелителей может составлять 30-70 кг.
- Внешние. Изготавливаются из любого тяжелого материала (сталь, свинец, бетон). Прикрепляются к корпусу с помощью крюков или болтов. Некоторые умельцы приваривают к корпусу каркас из уголка. В него укладывают мешки с песком, кирпичи, лом металла и другие тяжелые предметы.
Улучшить проходимость мотоблока можно путем установки грунтозацепов. Самый простой способ изготовления грунтозацепов заключается в том, что нужно сделать обод из полосы металла и наварить на него лопасти. Диаметр обода должен быть больше колесных дисков и меньше, чем у покрышек. Насаживание обода проводится при спущенных шинах. После того как грунтозацеп будет установлен, проводится накачивание колеса.
Усовершенствовать трансмиссию можно, установив на двигатель самодельный вариатор. Система ремней и дисков позволит плавно менять скорость движения агрегата, без рывков и вибрации.
Мотоблок стреляет в глушитель
Одна из частых поломок глушителя. Чаще всего связана с проблемой со свечами или некачественным топливом. Когда мотоблок при работе начинает стрелять, чихать и издавать прочие странные звуки – прежде всего нужно проверить свечи и заменить топливо, заново отрегулировать карбюратор. Если проблема не устранена – снимите воздушный фильтр, при работающем двигателе закройте ладонью воздух и дождитесь, пока заглохнет двигатель. Повторите процедуру несколько раз. Если приведенные выше манипуляции не помогли – лучше всего обратится в сервисный центр.
Глушитель для мопеда: типы, особенности и тюнинг
Что такое глушитель и для чего он предназначен? Цель — ознакомить вас не только с тем, как сконструировать своими руками самодельный глушитель для скутера, но и с тем, в чем предназначение этого важного узла
Двухтактный и четырехтактный скутер
Скутер, как известно, может быть с двухтактным либо с четырехтактным двигателем. Принцип работы всей системы выхлопа у аналогов отличается кардинальным образом.
Глушитель на четырехтактном скутере за сравнительно меньшее время выводит газы, делая этом с минимальным шумом. Кроме того, провести тюнинг глушителя в этом случае будет довольно-таки просто. С другой стороны, в обоих случаях, проводя тюнинг, надо будет менять трубы.
Виды глушителей на скутер
Для глушителя двухтактного скутера подбирать компоненты, дающие возможность провести тюнинг, будет значительно сложнее. Сам штатный глушитель для таких скутеров более сложен в производстве и настройке.
Выхлопная система двухтактного скутера работает следующим образом. В процессе очистки отработанных газов часть мощности возвращается в двигатель. Это происходит на определенных оборотах и если суметь весь этот процесс реализовать, проведя тюнинг, скутер будет не узнать.
Можно установить на двухтактный скутер качественный и правильно настроенный резонатор. Это даст ощутимую прибавку в динамике до четверти. Но в этом случае актуально будет проведение профессиональных настроек всей системы питания.
Для чего нужны качественные глушители
Как известно, в цилиндрах двигателя мопеда собирается определенное количество продуктов сгорания топлива. Они обязательно должны быть выброшены и в этом случае именно глушитель в ответе за это. Другими словами, этот узел как бы сглаживает пульсации, неизбежные при выбросе продуктов сгорания на большой скорости.
Сама конструкция глушителя, применяемого не только на скутерах и мопедах, но и на мотоциклах и автомобилях, подразумевает особую систему выпускного тракта, которая может быть различной, в зависимости от того, какой результат желает получить владелец транспортного средства. К примеру, если стремления усовершенствовать систему выхода газов связаны с увеличением мощности скутера, необходим особый тип глушителя – прямоточный.
Прямоточный тип глушителя
Устройство прямоточного глушитель для мопеда
Установка такого типа глушителя повлечет за собой не только увеличение динамической мощности, но и значительно увеличит шум, издаваемый при выходе газов
С одной стороны, это хорошо, ведь так можно привлечь внимание других водителей, тем самым, повышая пассивную безопасность. Как известно, часто водители больших автомобилей жалуются на то, что не замечают мотоциклистов, ну а мопеды и скутеры подавно
Сделать такой глушитель с нуля или методом, подразумевающим тюнинг, несложно, но надо изучить множество технических аспектов.
Особенности прямоточного глушителя
Особенности прямотока в следующем: отработанные газы выбрасываются за пределы двигателя сразу, цилиндры силового агрегата успевают наполняться топливной смесью в оптимальном количестве.
Хотелось бы напомнить всем читателям, что в моменты впуска и выпуска клапаны двигателя имеют свойство открываться и закрываться. Между этими этапами происходит разрежение, которое позволяет очистить цилиндры от выработанных газов. В результате освобождается свободное место, куда и подается топливная смесь. Несложно догадаться, что чем быстрее цилиндры будут освобождаться от выработки, тем быстрее заполнятся.
Замена обратноточного глушителя на прямоточный своими руками
При изготовлении прямотока целесообразно применить положительные свойства конструкций нескольких типов.
Причины замены стандартного глушителя на прямоточный
Владельцы автомобилей меняют заводской глушитель на прямоток по нескольким причинам:
- получение прибавки мощности двигателя;
- субъективное улучшение акустических параметров выхлопа;
- повышение эстетических параметров автомобиля;
- полная модернизация выпускного канала;
- установленный глушитель вышел из строя.
Инструменты и материалы для работы
Прямоточный глушитель часто покупают, но для любителей инструментов и неуёмной жажды творчества рекомендуем изготовить его своими руками. Детали предпочтительнее выполнить из нержавеющей стали толщиной 0,8–2,0 мм. Заготовки из чёрного металла подбирайте толщиной для корпуса 1,0–1,5 мм, остальные 2,0–4,0 мм, чтобы избежать преждевременного прогара деталей, а также используют заготовки из стандартного. Для корпуса применяют подходящие по размеру: огнетушитель, термос, пустой газовый или баллон акваланга.
Для набивки камеры глушителя применяют негорючий пористый материал или их комбинацию:
- базальтовую или другую минеральную вату;
- мелкоячеистую металлическую сетку;
- металлические сеточки для кухни;
- металлическую стружку.
- шлифовально-угловая машинка (болгарка);
- дрель или сверлильный станок;
- сварочный аппарат;
- расходные материалы: диски по металлу для болгарки, свёрла, электроды и пр.
Переделка старого глушителя
- Старый глушитель демонтируем, разбираем с помощью болгарки, оставляем детали корпуса и входной патрубок. При сохранении перегородок сверлим в них отверстия для прохода выхлопных газов. Камеры дополнительно снижают громкость выхлопа.
из старого глушителя вырезаем всё, что не нужно
Перфорируем внутреннюю трубу доступным способом. Диаметр перфорированной трубы равен диаметру входного патрубка или больше до 30%.
небольшое количество мелких отверстий поможет сохранить при выхлопе сочный басистый гул от мотора
Учитывайте, что через большие отверстия и пазы из камеры быстрее будут «выдуваться» волокна минеральной ваты.
нержавеющая сталь помогает увеличить срок эксплуатации деталей и механизмов в несколько раз
В дальнейшем диаметр внутренней трубы возможно уменьшить путём несложных манипуляций, а увеличить — несоизмеримо сложнее.
длину трубы отрезаем в нужный размер
Надеваем на место перфорации трубы металлические сеточки для кухни.
внутреннюю перфорацию перекрываем мелкопористым негорючим материалом
Плотно обкручиваем кухонные сеточки металлической сеткой в 1–3 слоя. Сетку фиксируем отожжённой стальной проволокой с множественной перекруткой или обжимаем несколькими хомутами.
усиливаем перфорацию, снижая её проницаемость для минеральной ваты
Согласуем и зачищаем места сварки, привариваем перфорированную трубу на штатное место.
сварку проводим с соблюдением всех правил безопасности
Все свободное пространство внутри глушителя плотно заполняем выбранным наполнителем.
наличие нескольких камер способствует большей функциональности глушителя
Работа с минеральной ватой требует индивидуальных средств защиты.
отсутствие металлической сетки между отверстиями и ватой приведёт к более быстрому «выдуванию» ваты из глушителя
Прихватываем край «крышки» корпуса двумя-тремя прихватками, чтобы избежать смещения и завариваем корпус.
Для защиты от коррозии и придания эстетического вида красим термостойкой краской в любимый цвет.
Чтобы глушитель служил дольше, в корпусе сверлим одно или несколько отверстий диаметром 1,5–2,0 мм для оттока конденсата. Для определения нижней точки автомобиль должен стоять горизонтально.
Видеоматериалы про глушитель
В интернете есть множество видеороликов, на которых авторы изобретательно и просто демонстрируют изготовление прямотока своими руками.
Видео: как изготовить глушитель-прямоток своими руками
Ещё один наглядный пример изготовления глушителя с нуля. Вариант прямотока выполнен из нержавеющей стали с двумя выхлопными патрубками.
Видео: как изготовить глушитель-прямоток из нержавеющей стали

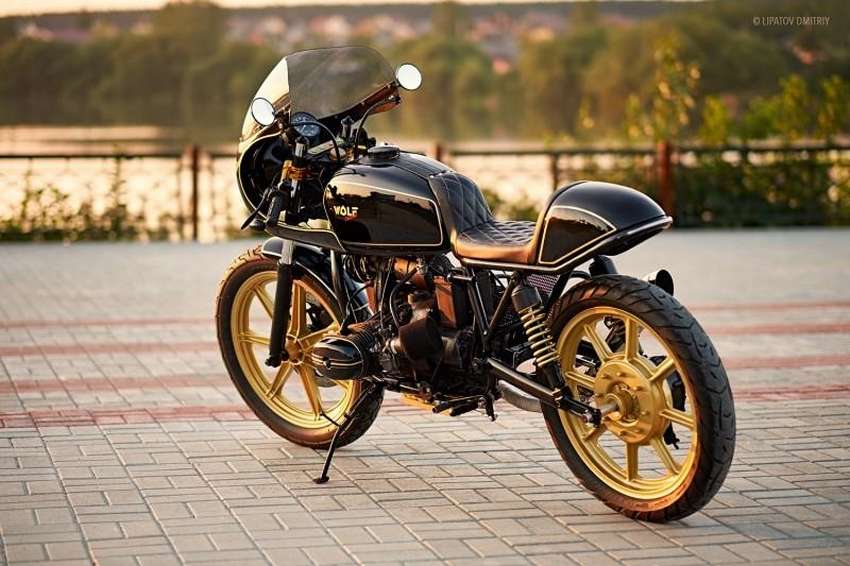

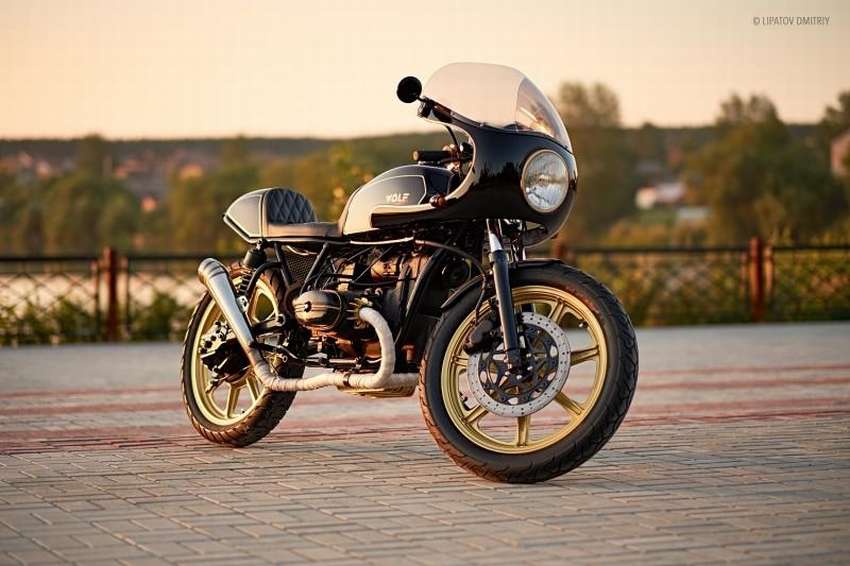

ТОП 10: спортбайк из урала своими руками. Фото обзор
Ирбитские мотоциклы всегда пользовались популярностью. Сначала у военных в 1940х годах, но тогда это был М-72, который фактически он был копией немецкого BMW. Со временем выпускались мотоциклы для милиции, спорта, повседневного использования и военных целей. Но имея дома повседневный, старенький урал, его можно модернизировать, дать так сказать новую жизнь, переделав своими руками под спортбайк.
Современный спортивный тюнинг. Оппозит в стиле «СТРИТ». Объём двигателя увеличен до 750 см3.

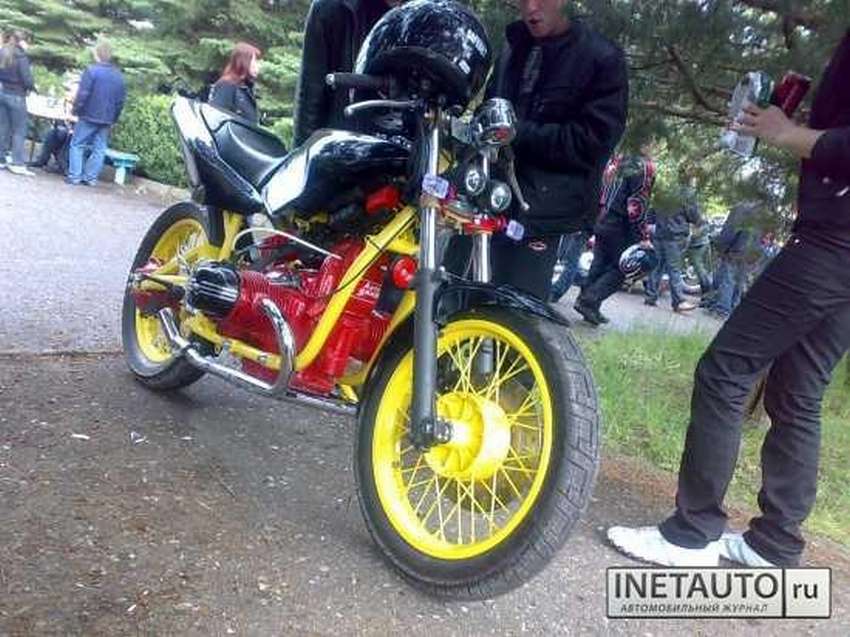

Кировоградский спортбайк. Сделано на славу.
Водитель тоже решил не отставать от соседей.
Хороший тюнинг старенького байка, совмещая с должным уходом, поможет проездить на нём еще как минимум лет 30.
Когда у тебя есть замечательный мотоцикл. Почему бы не заказать ему фотосессию?
Самое интересное, в Саксонии выпускают одноименное пиво. Чем не реклама?
Основой послужил урал 1984 года выпуска.
