Как правильно затягивать резьбовые соединения при ремонте скутера

Установка цилиндра

Этап заключительный и к нему нужно отнестись с осторожностью. Ведь при неправильном крепеже, малейшем зазоре необходимой компрессии не будет

В результате скутер не будет заводиться. Установите прокладку между двигателем и цилиндром, а также между цилиндром и его головкой. Головку зажимают болтовыми соединениями крест на крест. Проверить правильность выполненных работ легко. Для этого нужно произвести запуск двигателя. Если мотор работает без сбоев, все сделано верно. Также можно сделать несколько усилий кик-стартером, для чувства компрессии.

Как вы уже убились, ничего сложного нет. Установка колец на поршень скутера, замена ЦПГ в совокупности не требует особых знаний. Необходимы только детали, время и желание.

В данной статье мы продемонстрируем как осуществить замену ЦПГ на скутере с 2-х тактным двигателем. По началу может показаться что замена может вызвать много трудностей, но на самом же деле тут нет ничего сложного и вы сможете в этом убедится.

Замену Цилиндро-поршневой группы (ЦПГ) осуществляют как правило в случае если старый комплект износился или вы хотите установить более мощную поршневую на скутер с увеличенным диаметром поршня и цилиндра.

Ниже мы опишем принцип замены поршневой на 2т скутере Honda Dio. Если же у вас на скутере стоит 4т двигатель (если масло заливается через пробку в двигатель, а не в специальный бочёк рядом с бензобаком), то вам больше подойдёт статья замена цпг на 4т скутере (139QMB)

Половинить и разбирать двигатель для замены цилиндра, поршня с пальцем и колец не нужно. Необходимо лишь обеспечить доступ к цилиндру. Снимаем весь пластик, который мешает добраться до цилиндра, затем откручиваем 2 болта крепления глушителя к цилиндру и 2 болта крепления глушителя к картеру.

Кожух охлаждения двигателя (На рисунке выше) тоже нам мешает, поэтому мы откручиваем болты крепления и снимаем его.

Следующим шагом откручиваем 4 болта, на которых крепится цилиндр и снимаем головку с прокладкой.

Теперь снимаем цилиндр. Его необходимо потянуть вверх. Если цилиндр не снимается то можно подбить с разных сторон по нему деревянным предметом, например обратной стороной молотка и тогда его точно получится снять.

Следующим шагом снимаем поршень.(обязательно закройте отверстие в картер цилинда, чтобы избежать попадание мусора) Для того чтобы это сделать необходимо сначало повернуть коленвал в такое положение, при котором поршень выйдет максимально вверх. Теперь снимаем стопорные кольца, чтобы освободиться палец от шатуна коленвала (для этого можно использовать круглогубцы). Далее выдавливаем палец и снимаем поршень и игольчатый подшипник с шатуна коленвала.

Теперь возьмите новый комплект цпг на скутер Honda Dio (например наш комплект на 62 куб.см. с диаметром поршня 43 мм).

Установку цилиндра осуществляйте в обратной последовательности. Перед установкой смажьте цилиндр каплей масла, что бы поршень с кольцами смог свободно зайти в цилиндр. Кольца должны быть правильно установлены на поршне (концы колец должны быть зафиксированы бабышками, расположенными на поршне). Не забудьте установить новые прокладки под цилиндр, головку и глушитель. И вот теперь вы уже умеете заменить цпг на скутере Хонда Дио. Как видите тут нет ничего сложного. У других 2-тактных скутеров особых отличий при замене вы не найдёте.

Универсальная таблица затяжки болтов

Зависимость указана не только от диаметра и шага резьбы. Одна из важных характеристик – класс прочности. Это ограничение связано с так называемой текучестью металла, когда деформация может привести к срыву как минимум резьбы, а как максимум – головки болта (стержня шпильки).

Использовать этот справочник при монтаже узлов и деталей автомобиля, и тем более колесных дисков – недопустимо! Установленные заводом изготовителем моменты затяжки крепежа, связаны не только с прочностью болтов.

Пострадать может геометрия детали, герметичность прокладки. Изменятся условия работы подшипников, сальников.

Важность правильной затяжки крепежей ГБЦ

Автомобили, произведённые до 2011 года, требуют регулярной подтяжки болтов головки блока цилиндров. Модели машин, выпущенные после 2010 года, обладают двигателями иной конструкции, из-за чего им не требуется проведение такого типа работ. Несмотря на это, проблема затяжки болтов особенно актуальна для владельцев ВАЗ 2106 и ВАЗ 2107, которые должны проходить ежегодный технический осмотр.

Накопление влаги в местах соприкосновения болтов со временем приводит к необходимости затяжки креплений в блоке цилиндров. При этом основной причиной этого становятся протечки моторного масла: постепенное его протекание из корпуса ДВС приводит к проблемам в работе цилиндров и постепенному выходу их из строя.

Смазочная жидкость может протекать по разным причинам, среди которых числятся:

  • Деформация металла головки блока цилиндров, что является следствием короткого замыкания в электрической сети авто или перегревом двигателя;

  • Разгерметизация прокладки блока ГБЦ. За время своей эксплуатации она потихоньку изнашивается и истирается, из-за чего приходится постоянно подтягивать болты. После прохождения каждой сотни тысяч километров определяется новый момент затяжки — либо своими руками, либо в автосервисе. Помимо этого, болты подтягиваются после установки новой ГБЦ.

Простой сменой прокладки в таком случае ограничиться не получится: при неправильно выставленном усилении новая будут стираться с такой же скоростью, что и ранее.

Закручиваем болты правильно

Любое резьбовое соединение рассчитано на определённый момент затяжки. Он регламентирован отраслевыми стандартами качества, например, «ОСТ 37.001.050–73 Затяжка резьбовых соединений. Нормы затяжки» и руководящими документами заводов-изготовителей транспортных средств. Иностранные производители используют другие стандарты, но в основном они сходны с отечественными. Приведённая ниже информация будет излагаться, опираясь на российские стандарты.

До какой степени можно затягивать резьбовые соединения

Почему важно выдерживать правильный момент затяжки? Только грамотное затягивание обеспечит надёжную фиксацию детали, с одной стороны, и предотвратит повреждение резьбы и/или самой детали — с другой стороны. Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:

Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:

  1. Немедленная деформация резьбы. Из-за слишком большого прилагаемого усилия происходит деформация и срыв резьбы на детали. Болт или гайка не подлежит дальнейшей эксплуатации, кроме того, возникнут определённые сложности при попытке открутить гайку для замены. Скорее всего, придётся воспользоваться дрелью или пилой по металлу, чтобы срезать гайку.
  2. Повреждение металла, скрытое от глаз. Может показаться, что гайка затянута правильно, однако из-за превышения предела текучести в болте или гайке происходят необратимые изменения: деформация, нарушения кристаллической решётки металла. Такой случай особенно опасен, так незаметен сразу, но через какое-то время трещина болта может привести к печальным последствиям.

Затяжка болтов головки блока цилиндров динамометрическим ключом

Если же, напротив, недотянуть гайку с соответствующим моментом, через некоторое время она просто открутиться, что также может привести к нежелательным последствиям. Поэтому настоятельно рекомендуется затягивать резьбовые соединения не «со всей силы», не от руки, а с умом, используя специальное оборудование.

Алгоритм действий при монтаже

Теперь можете приступать к замене амортизаторов, если производитель в рекомендациях указал осуществить прокачку, обязательно сделайте это.

Надевайте на шток заменённой стойки новые пыльник и отбойник. Важный момент, при монтаже не забудьте надеть на стойку прокладку, которая находится под пружиной. Вы можете снять её со старой стойки, если она в удовлетворительном состоянии, или купить новую. Затем наденьте на корпус пружину, делайте это аккуратно и внимательно, нижний и верхний витки должны совпасть с пазами. Набросьте сверху чашку опорную и закрепите её гайкой.

Расслабьте стяжки на пружине и опустите её в соответствующие пазы, проденьте шпильки в специальные отверстия и закрутите их пружинами. В процессе сборки внимательно осмотрите поперечный стабилизатор, если он болтается, значит, необходимо заменить его резиновые втулки. Теперь закрутите стойку на нижних опорах, закрепите колесо и снимите автомобиль с домкрата, предварительно убрав подставки. После этого затяните гайку на штоке и на шпильках.

Вот и всё, процесс замены амортизаторов завершён, теперь вы убедились, что это не очень трудно. Теперь повторите манипуляции на второй стороне автомобиля. На автомобиле Hyundai Getz не предусмотрен заводом процесс регулировании развала, поэтому этот пункт мы опустим. Соответственно, установив на небитый кузов исправные комплектующие, никаких дополнительных проблем не возникнет. Стоит отметить, что мы не изменяли показатель длины рейки руля, поэтому сход-развал останется таким, как и был до замены.

Обратите внимание, амортизаторы всегда меняются парно, чтобы автомобиль вёл себя одинаково на каждом колесе (из передних или задних) во время езды. Так вы обезопасите себя от риска попасть в ДТП

Закручиваем болты правильно

Любое резьбовое соединение рассчитано на определённый момент затяжки. Он регламентирован отраслевыми стандартами качества, например, «ОСТ 37.001.050–73 Затяжка резьбовых соединений. Нормы затяжки» и руководящими документами заводов-изготовителей транспортных средств. Иностранные производители используют другие стандарты, но в основном они сходны с отечественными. Приведённая ниже информация будет излагаться, опираясь на российские стандарты.

До какой степени можно затягивать резьбовые соединения

Почему важно выдерживать правильный момент затяжки? Только грамотное затягивание обеспечит надёжную фиксацию детали, с одной стороны, и предотвратит повреждение резьбы и/или самой детали — с другой стороны

Передняя подвеска

Наименование узла, деталиМомент затяжки, Н·м
Гайка крепления верхней опоры амортизаторной стойки к кузову25
Гайка крепления штока амортизаторной стойки к верхней опоре75
Гайка стяжного болта соединения проушины поворотного кулака с пальцем шаровой опоры60
Болт переднего крепления рычага125
Болт заднего крепления рычага110
Гайка переднего крепления подрамника130
Болт заднего крепления подрамника196
Болт крепления кронштейна штанги стабилизатора поперечной устойчивости к подрамнику25
Гайка крепления стойки стабилизатора47
Гайка подшипника ступицы колеса300
Гайка крепления колеса120

Последствия неправильного монтажа

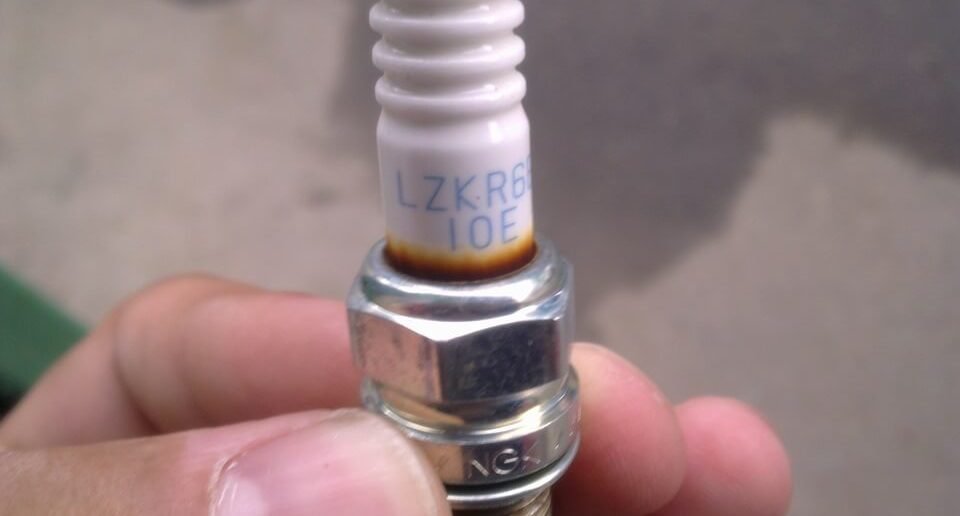

Как и говорилось ранее, неопытные автолюбители, которые сами занимаются монтажом и заменой свечей зажигания подходят к этому заданию не слишком разумно. Многие затягивают «от руки» и при этом не обеспечивая необходимой плотности между стенками корпусов – создают зазор, который приводит к разгерметизации и ионизации воздуха вокруг свечи. Помимо этого, слабая затяжка способствует возникновению компрессии, перегрева и образованию желтого налета на изоляторе.

Другие используя не предназначенные для монтажа свечей инструменты, затягивают свечи «что есть силы», нарушая при этом конструкцию самого корпуса зажигательной свечи. Опасность ситуации, когда сильно затянуты свечи зажигания, вызвана не только риском повредить изолятор, но и головку ключа. Подобная деструкция вызывает скопление частичек зажигательной смеси на стенках воспламенителя, и помимо ранней замены свечей, водителям также придется промывать топливную систему.

Кроме того, слишком сильная затяжка может расширить корпус свечи. Созданная зона нарушает стандартное для автомобиля теплоотведение. Последнее, в свою очередь обеспечивает необходимые условия для нормальной работы свечи. Если это условие не соблюдать, скоропортящиеся свечи могут приводить к поломкам в двигателе автомобиля.

Фотоотчет: Установка поршневой на двухтакный двигатель скутера

Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…

Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.

Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.

Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».

Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).

Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.

Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье: Моторное масло для скутера

Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.

После нанесения масла, разотрите его равномерно по поверхности деталей.

Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.

Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.

Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).

Вставляем второе стопорное кольцо.

Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.

Смазываем маслом кольца, старайтесь не накапать на прокладку.

Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.

При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.

Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.

При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.

После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.

Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.

После того, как кольца полностью зашли в цилиндр — можно снимать хомут.

Заталкиваем цилиндр до упора.

Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.

После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.

Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.

Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.

Установите головку цилиндра на место правильно ее ориентируя.

Накручиваем шайбы и гайки на шпильки.

Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.

После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…

Моменты затяжки резьбовых соединений

Эти величины моментов затяжки не относятся к креплению пластмассовых деталей

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Момент затяжки и порядок затяжки болтов ГБЦ

Разным моделям двигателей требуются различные усилия для затяжки головки блока. Имеются различия и в порядке затягивания болтов крепления. Все эти сведения указаны в паспорте двигателя

Ещё раз подчеркнём важность правильного выполнения затяжки и соблюдения величины её момента

Начинается затяжка крепления ГБЦ всегда со средних болтов. Это правило нужно соблюдать потому, что необходимо обеспечить наиболее плотное прилегание сопрягающих поверхностей. Каждая ГБЦ клапанного двигателя должна быть установлена без перекосов и ненужного напряжения металла. Затяжка резьбовых соединений обязательно делается в несколько заходов

Важно соблюдать постоянство усилия для каждого болта в каждом заходе

Выставить метки грм на 139qmb

1. Устанавливаем новую прокладку головки цилиндра.

ВНИМАНИЕ!

Прокладка головки цилиндра выполняется из мягкого металла (медь, алюминий) и после затяжки гаек головки цилиндра деформируется, тем самым обеспечивая герметичность соединения. Повторная установка прокладки головки цилиндра не допускается.

2. Устанавливаем успокоитель цепи ГРМ.

3. Устанавливаем головку цилиндра.

4. Устанавливаем поршень в ВМТ по меткам на маховике. Обычно это метка «Т» на маховике. Совмещаем метку с приливом на картере двигателя.

ВНИМАНИЕ!

Следующая операция является одной из наиболее важных при сборке двигателя

Важно очень точно совместить все метки. Ошибка в установке цепи даже на 1—2 зуба приведет к тому, что двигатель не будет работать правильно, и вероятно это даже приведет к серьезным поломкам деталей ГРМ и ЦПГ при попытке запуска двигателя!

5. Убедившись, что цепь привода ГРМ не соскочила с ведущей звездочки на коленчатом валу, устанавливаем распределительный вал в головку цилиндра, одновременно надев на его звездочку цепь так, чтобы метки на звездочке распределительного вала расположились параллельно плоскости кромки головки цилиндра, а кулачки были направлены вниз (внутрь головки).

6. Устанавливаем опору коромысел, сориентировав ее согласно установочным меткам. Смазываем кулачки и подшипники распределительного вала.

ВНИМАНИЕ!

ВНИМАНИЕ!

При сильной деформации (сплющенности) медных шайб они подлежат замене, так как если шайбы будут прилегать неплотно из-за подтекания масла, в системе смазки упадет давление и мотор быстро выйдет из строя. Уплотнение этого соединения каким-либо герметикой недопустимо.

7. Устанавливаем на шпильки уплот-нительные медные шайбы.

8. Наворачиваем все четыре гайки крепления головки цилиндра, не затягивая их.

9. Утапливаем рабочий стержень на-тяжителя цепи ГРМ внутрь корпуса.

10. Устанавливаем натяжитель цепи ГРМ наместо, затягиваем болты его крепления.

11. Вставляем рабочий болт и пружину натяжителя цепи ГРМ, затягиваем его. При этом можно будет услышать характерные щелчки — сработает храповой механизм рабочего стержня натяжителя который, под воздействием пружины, выйдет из корпуса и натянет цепь ГРМ.

13. Вворачиваем и затягиваем дополнительные болты крепления головки цилиндра.

14. Торцовым ключом за центральный болт маховика, или руками, держась за маховик, медленно проворачиваем коленчатый вал двигателя по часовой стрелке на 3—4 оборота, чтобы убедиться, что фазы ГРМ установлены верно, и поршень не сталкивается с клапанами.

15. Устанавливаем коленчатый вал в ВМТ такта сжатия и еще раз контролируем правильность установки распределительного вала по меткам.

17. Проворачиваем коленчатый вал на несколько оборотов и еще раз контролируем правильность установки клапанных зазоров.

18. Устанавливаем крышку головки цилиндра и затягиваем ее болты.

19. Надеваем шланг вентиляции картера на штуцер в крышке головки цилиндра.

20. Устанавливаем кожух охлаждения цилиндра.

ВНИМАНИЕ!

Не забудьте извлечь из впускного коллектора бумагу, если при разборке вы закрывали его от грязи.

21. Устанавливаем впускной патрубок в сборе с карбюратором.

ВНИМАНИЕ!

В большинстве случаев, при установке выпускной системы, прокладка выпускной трубы нуждается в замене. Лучше при сборке заменить ее новой.

Источник

Пошаговая инструкция

Для начала следует подготовить необходимые инструменты:

  • торцевой ключ,
  • чистую ткань,
  • деревянную планку или брусок.

Как снять заднее колесо на скутере:

Расположение основных узлов на скутере

  • Выбрать ровное место, где будет проводиться вся работа. Из-за неустойчивой поверхности есть риск завалить мопед на одну сторону. Установить на центральной подножке скутер. Если подобная процедура в последний раз проводилась давно, следует смазать резьбовые участки деталей аэрозольным средством ВД-40. Оно поможет облегчить манипуляции с окисленными ржавыми деталями. Иначе могут появиться трудности при попытке откручивания гаек.
  • Перед тем как открутить гайки, следует извлечь глушитель вместе с выхлопной трубой. Для этого снимают сиденье и нижний пластиковый каркас. Затем не до конца откручивают болты, соединяющие раму с глушителем. Количество крепежей зависит от моделей — 2 или 3 штуки. С помощью торцевого ключа снимают крепления к цилиндру. На этом этапе можно убрать болты. При этом следует проконтролировать наличие резиновых прокладок, которые могут выпасть при перемещении глушителя. Если в устройстве окажется черная сажа, стоит прочистить с помощью нагретой паяльной лампы и металлической щетки.
  • Чтобы колесо не прокручивалось, фиксируют тормозные ручки ремнем, тем самым прижав колодки. Заблокировать можно и с помощью деревянной планки, просунув ее в диск. Теперь можно переходить непосредственно к запланированному ремонту. После завершения процедуры детали собираются в обратном порядке.

Важно! Если во время демонтажа обнаружены крупные дефекты деталей, лучше обратиться в мастерскую. Для снятия заднего колеса потребуется торцевой ключ

Для снятия заднего колеса потребуется торцевой ключ

Правильный порядок затяжки

Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.

Важно помнить, что крепеж всегда выполняется в три — четыре подхода:

  1. Первый подход – усилие 3-4 кгс.
  2. Второй подход – усилие 7 кгс.
  3. Третий подход – усилие 9 кгс.
  4. Последний подход – усилие 11,5 – 12 кгс.

Советы по установке

Вариаторный ремень вашего снегохода неотъемлемая часть приводной системы, которая может оказать значительное влияние на поведение и ощущение от движения снегохода. Система привода вариаторного ремня создана для поддержания баланса между работой на холостом ходу и на максимальной скорости, которая при этом оптимизирует переход на более высокую или низкую передачу. Следуя приведенным ниже рекомендациям, вы сможете получить максимальную производительность и увеличить срок жизни вариаторного ремня.

1. Выбирайте подходящий вариаторный ремень. Слишком длинный или слишком короткий ремень уменьшает эффективность приводной системы. Короткий ремень создает разрушающее воздействие на приводную систему. Слишком длинный ремень не дает вариатору работать должным образом.

2

Если в ближайшее время вы не планируете использовать вариаторный ремень или собираетесь убрать снегоход на длительное хранение, важно хранить ремень правильно. Держите его в сухом, прохладном помещении

3. Проверяйте соосность вариатора. К разрыву вариаторного ремня могут привести некорректно установленные диски, неправильная установка двигателя или изношенные элементы двигательной системы. Следует помнить, что существует только одно правильное расстояние от центров ведущего вариаторного вала до центра ведомого вала, и существует только одно правильное положение вариаторного ремня. Избегайте перекос ремня.

4. При установке вариаторного ремня убедитесь, что он установлен на валах правильно. Рабочая ремня это его основа. Она должна находиться или на одном уровне, или чуть выше ведомого вариатора. При установке ремня, отрегулируйте его так, чтобы он всегда находился в этом положении. Это позволит вам получить максимально возможный момент передачи от двигателя к трансмиссии.

5. Шум, вызываемый ремнем, как правило, означает его неправильную установку. Постоянно визжащий звук может означать сильное натяжение ремня. Это можно исправить, ослабив натяжение ремня. Пищащий, скрипящий звук может означать, что ремень установлен слишком свободно. Это может быть исправлено, повышением натяжения ремня.

6. Новый ремень необходимо обкатать к дискам вариатора. Чтобы сделать это Carlisle рекомендует двигаться на снегоходе первые 50 километров на 2/3 от максимально возможных оборотов двигателя. Это позволит ремню принять положение соответственно углу наклона дисков вариатора, создавая наибольший контакт поверхности ремня, что, в свою очередь, позволит ремню передавать наибольшую тяговую силу с максимальной эффективностью.

7. Если по какой-либо причине вам требуется снять ремень с вариатора, то делайте это по направлению его движения. Чтобы это направление было проще запомнить, установить ремень таким образом, чтобы была читаема его маркировка. Не допускается менять направление вращения во время эксплуатации.

8. Проверяйте состояние ремня и приводной системы через равные промежутки времени. Вариаторный ремень и приводы вариатора могут сами сообщить о неполадках, если вы к ним прислушаетесь. В первую очередь, следует посмотреть, как именно сидит ремень, проверить, нет ли чрезмерно изношенных участков. Поверхность ремня не должна выглядеть отшлифованной или потертой. Вариаторный ремень должен быть цельным, гладким, без повреждений корда или трещин.

9. Отшлифованный вид боковых стенок ремня, как правило, означает, что ремень проскальзывает. Это может происходить даже с правильно установленным вариаторным ремнем. Нанесите ацетон или жидкость для очистки тормозов на внутреннюю сторону дисков вариатора, но НЕ на сам ремень. Химические компоненты, входящие в состав этих жидкостей, разрушают структуру ремня и сокращают срок его службы. По этой причине Carlisle не рекомендует использовать никакие реагенты, наносимые непосредственно на вариаторный ремень.

10. Дайте мотору снегохода разогреться перед движением, чтобы разогрелся и вариаторный ремень. Кроме того, не пытайтесь начать движение, если гусеница могла примерзнуть к земле. Предварительно очистите гусеницу от льда.

Следование этим простым правилам позволит вам провести больше времени на трассе и меньше времени в магазине запчастей.

Основные резьбовые соединения в двигателе

Перечень основных резьбовых соединений двигателя и особенности их затягивания:

Головка блока цилиндров (ГБЦ)
Очень важный узел, поэтому при её креплении к блоку важно соблюдать не только момент затяжки, но и порядок затягивания болтов. Как правило, ГБЦ затягивается довольно большим моментом, начиная от центра блока к краям в несколько заходов
Обязательно уточняйте эту информацию в руководстве по эксплуатации автомобиля (для каждой модели двигателя цифры и порядок могут быть различны)!
Клапанная крышка

Из-за того, что шпильки креплений клапанной крышки имеют маленький диаметр, при их затягивании следует соблюдать особую осторожность и не превышать необходимый момент. Порядок затягивания и момент также уточняйте в руководстве.
Свечи зажигания и свечи накаливания

Они затягиваются в произвольном порядке, но очень внимательно, так как в случае повреждения резьбы в двигателе потребуется дорогостоящий ремонт.
При затягивании форсунок также соблюдайте осторожность: из-за их небольшого диаметра легко повредить резьбу.
Затягивать подушки двигателя следует после полной установки двигателя, когда уже он своим весом держится на них. Если затянуть подушки до того, как двигатель полностью ляжет на них и будет убран домкрат, подушки быстро порвутся при эксплуатации.

Такой порядок затяжки ГБЦ чаще всего используется для рядных четырехцилиндровых двигателей

Итак, теперь вам известны основные правила при работе с резьбовыми соединениями. Если нет динамометрического ключа, но необходимо затянуть что-либо в двигателе, лучше приобретите или одолжите такой ключ у кого-нибудь. В крайнем случае, воспользуйтесь самодельным, но не затягивайте гайки «на глазок», этим вы скорее навредите и двигателю и своему кошельку, ремонт ДВС у автомобилей с пробегом — недешёвое удовольствие.

Момент затяжки гбц ваз-2112 16 клапанов (приора)

Момент затяжки гбц на приоре взяты из руководства по эксплуатации автомобиля и указаны в табличке №2.

Установите головку на блок, предварительно убедившись, что коленчатый и распределительные валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты). Затяните болты крепления головки блока в последовательности, указанной на рис. 5.6, в четыре этапа:1-й – моментом 20 Н·м (2 кгс·м);2-й – моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м);3-й – доверните болты на 90°;4-й – окончательно доверните болты на 90°.

ДетальРезьбаМомент затяжки, Н-м (кгс*м )
Болты крепления головки блока цилиндровМ12х1,251-й — моментом 20 Н-м (2 кгс*м); 2 -й — моментом 69,4-85,7 Н-м (7,1-8,7 кгс*м); 3-й — доверните болты на 90°; 4-й — окончательно доверните болты на 90°.
Болт крепления крышки головки блока цилицдровМ61.96-4,60 (0,20-0.47)
Болт крепления головки цилицдровМ831,36-39,10(3,20-3,99)

Таблица №2. Момент затяжки головки блока цилиндров (гбц) приора.

Необходимо учитывать что:

Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Болты, длина которых (без учета высоты головки) превышает 98 мм, замените новыми. Перед установкой головки блока смажьте болты тонким слоем моторного масла.

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Момент затяжки коренных и шатунных вкладышей

Перед тем, как устанавливать вкладыши необходимо в первую очередь произвести удаление с них смазки консерванта и нанести на них небольшой слой масла. После этого устанавливаются коренные подшипники. Они устанавливаются в постели кореных шеек, не забудьте при этом, что средний вкладыш имеет отличие от других.

Далее следует постановка и затягивание крышек постелей. При этом момент затяжки должен быть применен согласно нормам. Нормы чаще всего указываются в правилах по эксплуатации ТС. Однако бывает, что в эксплуатации об этих нормах нет ни слова, в таком случае следует поискать соответствующую информацию по ремонтным работам с конкретным двигателем. К примеру, для машин марки «Лада Приора» момент затяжки составит от 64 до 81 Н/м.

После следует приступить к установке так называемых шатунных вкладышей

Не забудьте при этом обратить свое внимание на правильность установки крышек. Каждая крышка имеет маркировку, поэтому обращайте на это внимание и не путайте крышки местами

Обратите внимание, что данные, которые мы указали для примера верны лишь в случае, если для ремонта применяются новые вкладыши, для б/у деталей данные показатели будут другими. Если используются уже бывшие в употреблении вкладыши, то следует отталкиваться от максимального значения указанного в документации

Это делается потому, что на деталях в данном случае может иметься выработка. Игнорирование данного факта может привести к значительным отклонениям от нормы.

После затяжки всех болтов желательно будет произвести прокрутку вала. На коленвале есть с боку специальное место под ключ для закручивания гаек, следует спокойно прокрутить его по часовой стрелке. В том случае, если имеется некая неисправность или к примеру, лопнуло кольцо, то вы это увидите. После того, как вы проверите все и убедитесь, что проблем нет следует еще раз проверить все болты при помощи специального ключа на момент затяжки. Не забывайте, что от того на сколько правильно будет произведен весь данный процесс напрямую зависит плотность с которой будут прилегать подшипники скольжения непосредственно к коленчатому валу, а это напрямую влияет на работу двигателя авто. В том случае, если болты будут затянуты не до конца, то может нарушиться весь цикл смазки, что в свою очередь может привести к разбиванию вкладыша. В том случае, если болты будут перетянуты, то смазки может не хватить из-за перегрева вкладыша.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
