Установка поршневых колец

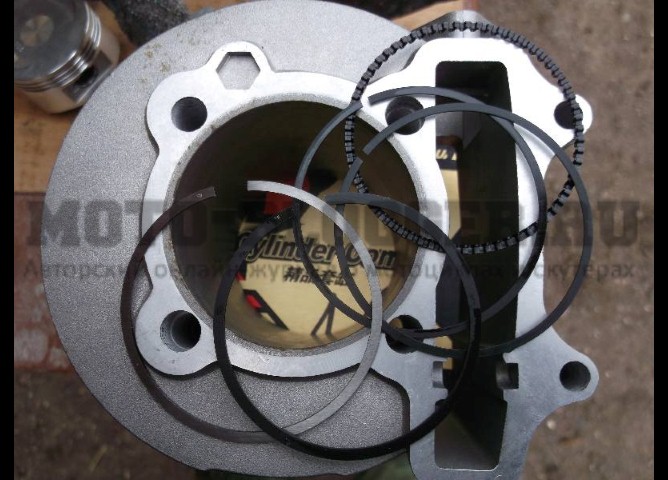

Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.
Обычный комплект поршневых колец выглядит примерно так
Или так
Аккуратно, идеально чистыми руками распаковываем комплект
В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь
Ставим в самую нижнею канавку поршня экспандер
В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера
Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.
Метки
Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет
По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием
Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.
У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.
В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.
На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.

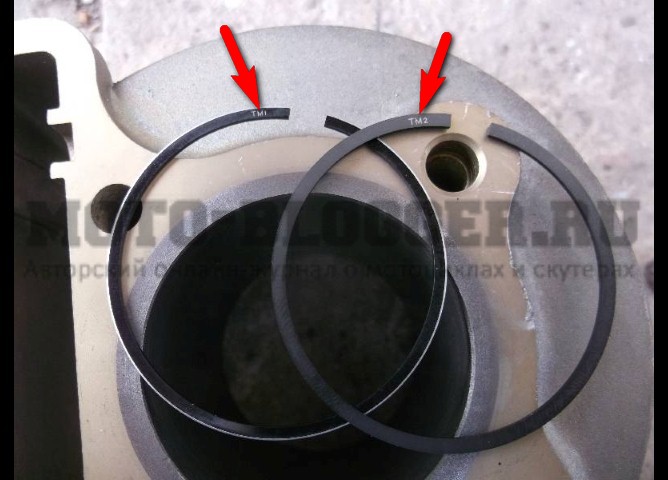

Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).
В вашем браузере отключен JavaScript
«Ваш скутер не вечный!» — постулат, который нужно усвоить всем мотоциклистам-новичкам, обращение которых с новым скутером и его деталями весьма небрежное, мол, ездит, да и ладно. Постулат этот, в частности, следует отнести к ремню вариатора скутера.
Хороший ремень скутера должен прослужить вам не менее 7 тысяч километров, однако, лишь в том случае, если его установка была произведена правильно, а сам он соответствует типу вариатора, желательно – изготовлен тем же производителем. Бесконечные «пробуксовки», регулярные резкие срывы с места, чересчур внезапные ускорения и обратное – долгий простой железного коня в гараже — также не идут на пользу ремню вариатора скутера.
Ремень вариатора буквально тащит на себе весь скутер и вполне логично то, что спустя определенный срок деталь эта приходит в негодность. Определяется этот срок, как правило, уходом за скутером, манерой езды владельца и, конечно же, дорожными условиями, в среднем составляя 5-13 тысяч километров. При износе ремня скутера обычно появляются весьма ощутимый симптом: проскальзывание во время езды, однако эта же проблема может возникнуть и при наличии слишком слабой пружины ведомого шкива.
Если вовремя не произвести замену ремня вариатора, он может лопнуть в самый неподходящий момент. Проверять состояние ремня необходимо каждые 1,5 – 2 тыс. километров. У некачественных ремней верхний матерчатый слой начинает стираться уже на первой тысяче километров. Все бы ничего, однако, ошметки его разлетаются во все стороны, забиваясь в детали вариатора. Как следствие – температура узлов повышается, что крайне неблаготворно влияет на состояние вариатора.
Состояние ремня вариатора видно невооруженным глазом: трещины и полное стирание верхнего слоя и крайняя стадия – расслоение. Если скутер долго стоял без дела в сыром помещении, а затем вы проехали на нем какое-то расстояние, предварительно не просушив, не проветрив вариатор, то через некоторое время ремень вариатора просто посыплется, в самом прямом смысле, а затем – порвется. При этом грузики вариатора слетят со своих направляющих. Если это случится в дороге, то положение ваше незавидно: осуществить разбор вариатора в гараже, пользуясь газовым ключом – легче легкого, однако открутить крепежную гайку стандартным минимумов инструментов, который, обычно, возят мотоциклисты, весьма проблемно.
На каждую модели вариатора скутера предусмотрена изначально установка ремня определенного размера и почему-то только российским любителям скутера приходит в голову желание поэксперементировать. На отечественных интернет-мотофорумах можно встретить уйму положительных отзывов, мол, поставил ремень большего размера – скутер теперь просто рвет с места и разгоняется махом…
Чем же чревата установка ремня, размеры которого больше? Тем, что широкий ремень, постоянно сдавливаемый в своем гнезде по краям щеками вариатора, рано или поздно зацепится за краешек щеки и выйдет туда, где ее диаметр куда больше диаметра гнезда. Что будет с ремнем вариатора дальше, догадаться не сложно – он просто лопнет. Вот почему, покупая пусть даже дорогущий ремень вариатора известного и надежного производителя, нужно в первую очередь убедиться, что он вам подходит.
Двигатель QMJ 157 – характеристики и общее описание
Как и большинство выпускаемой китайскими производителями техники, четырехтактный мотор QMJ 157 воспроизведен с японского аналога. В качестве прототипа был взят силовой агрегат, установленный на скутер Honda. Мотор прошел длительные испытания в различных условиях эксплуатации, зарекомендовав себя надежным, безотказным и долговечным.
Различные двухтактные и четырехтактные двигатели используют для комплектации китайских скутеров
Китайским инженерам осталось только взять на вооружение проверенную конструкцию и начать серийное производство. Насколько удачным получился мотор, можно судить по области его применения. Сто пятьдесят седьмую модель двигателя, мощности которого хватает для разгона полноразмерного двухместного скутера, сегодня устанавливают как на дорогие модели скутеров – Honling, Forsage, так и на бюджетные скутеры типа Viper Storm 150. Данная силовая установка стала легендарной среди любителей китайских скутеров.
Ограниченный скоростной порог скутера, связанный с относительно небольшой кубатурой мотора и развиваемой мощностью, заставляет любителей тюнинга заниматься модернизацией двигателя.
По сравнению с 50-кубовыми четырехтактниками у него достаточно неплохая кубатура и мощность. Цилиндр имеет объем 149,6 см3, а предельная мощность достигает 6,8 кВт. Поршень диаметром 57,4 мм имеет ход 57,8 мм. При максимальной мощности обороты достигают 7,5 тысяч за минуту. При 6 тысячах оборотов в минуту предельная величина крутящего момента составляет 9,8 Нм. Обороты на холостом ходу колеблются от 1600 до 1700 за минуту. Весит двигатель немного – 27 кг.
До начала эксплуатации следует обкатать мотор, проехал на скутере 2000 км с соблюдением скоростного режима. При условии правильной обкатки ресурс эксплуатации двигателя достигает 25000 км. Мотор быстро и динамично разгоняет скутер с водителем и пассажиром. Обкатанный двигатель не требует вмешательства и может длительное время работать без капитального ремонта. Затем необходимо будет выполнить замену колец, что не требует серьезных денежных вложений.
Среди любителей китайских скутеров стала легендарной данная силовая установка
5 Регулировка зазоров в клапанах
Специалисты по тюнингу рекомендуют проводить процедуру регулировки зазоров клапанов на мопедах своими руками каждые 2000–3000 километров пробега. Это позволит улучшить динамику двигателя и избежать неприятного “цокота”, который идет от ГЦ во время движения из-за неправильной регулировки. Чаще всего настройка делается на новых скутерах сразу же после прохождения обкатки двигателя. Из-за перетянутых клапанов возможны сбои при работе на высоких оборотах и скорости выше 80 километров в час, особенно для скутеров на 150 кубиков.
Регулировка зазоров клапанов на скутере
Работа по настройке своими руками проводится на полностью остывшем двигателе с использованием отвертки и ключей на 8,9. Первым делом снимается пластиковая крышка головки цилиндра. Далее откручиваются два винта, которые держат клапанную крышку. Как только защита снята, необходимо установить поршень в предельно верхнее положение, для этого может потребоваться демонтаж защиты вентилятора генератора. Далее проверяются зазоры клапанов, для этого используется щуп 0,5–0,7 миллиметров. В первую очередь проверяется самый верхний впускной клапан, при правильной настройке щуп будет входить в отверстие между клапаном и регулировочным болтом с небольшим трудом.
Щуп для проверки зазоров клапанов на скутере
Чтобы изменить зазор, необходимо немного ослабить положение контргайки, после чего нужно вращать регулировочный болт против часовой стрелки и, не убирая усилия, снова затянуть гайку крепления. После этого зазор изменится, а определить степень изменения можно с помощью того же щупа на 0,5 миллиметров. Те же действия нужно повторить с нижним клапаном и установить защиту генератора и пластиковый кожух ГЦ в обратном порядке.
Тюнинг питбайка. Узнай как увеличить мощность
Тюнинг питбайка. Узнай как увеличить мощность
Скоро лужи станут такими, что в них будет не холодно падать.
Дааа… основной сезон питбайкера… Еще чуть-чуть, терпите.
Хочешь в новом сезоне новый подрыв со старта? Тогда читай дальше!
Я расскажу как без серъезных вложений увеличить тягу питбайка.
Статья предназначена для владельцев питбайков с двигателями LF 120, YX 125 и YX 140.
Владельцы остальных кубатур не расстраивайтесь, на 50% эта статья подойдет и вам.
Тюнинг вашего питбайка будет складываться из 2 этапов: установки нового блока CDI и замены передаточных чисел цепного привода.
Замена привода
Меняем звезды: ведущую — поменьше, заднюю — побольше. Стандартно звезды стоят такие: ведущая (та, что в двигателе) – 15 зубьев, ведомая (та, что на колесе) – 41 зуб. Я имею ввиду YX 140
Считаем передаточное число: 41/ 15 = 2.73 — чем оно выше, тем передача «короче» и «мощнее», то есть мотор быстрее выкручивает положенное количество оборотов, набор скорости происходит стремительно.
Меняем ведущую звезду на 14 зубьев , а ведомую на 43 зуба.
Получаем передаточное число 43/14 = 3.07
Такое соотношение позволяет легко и без ОПАСНЫХ рывков поднимать пит на заднее колесо.
Комбинацию 14-43 я подобрал неспроста .
Во первых- цепь можно оставить старую, не придется менять на более блинную – экономия.
Во вторых, если поставить ведомую 45 зубьев придется подпиливать ловушку.
Первая часть тюнинг закончена, но есть одно «НО» — при замене звезд мы потеряли 4.5 км/ч от максимальной скорости.
Это мы исправим второй частью тюнинга.
Замена CDI (коммутатора)
Хитрые китайцы наложили запрет на твой двигатель. Не знал?
Стандартный блок CDI (он же коммутатор, он же «мозги») содержит в своей схеме «отсечку», которая не позволяет крутить движок больше 8000 об.мин (примерно +/-), это ограничивает мощность, которую может дать двигатель.
Поэтому снимаем стандартный CDI
И устанавливаем тюнинговый CDI
Теперь контролируют обороты двигателя твои мозги, а не китайские!
Так ты скомпенсируешь потерю скорости из за замены цепи.
Итог: тяга выросла, скрость ты набираешь динамичнее, и в максималке не потерял!
Источник

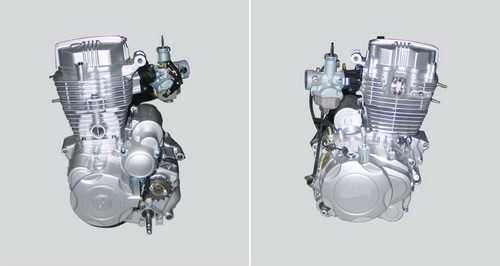

Обзор двигателей 162FMJ
Выражение «верхнеклапанный двигатель» охватывает подавляющее большинство двигателей, у которых конструкция газораспределительного механизма (ГРМ) отличается от «нижнеклапанных двигателей». Однако указанное выражение обычно не используется в отношении двигателей с верхним расположением распределительного вала (OHC — «OverHeadCamshaft» и DOHC – «DoubleOverHeadCamshafT»), а применяется для обозначения верхнеклапанных двигателей с нижним распределительным валом.
В верхнеклапанном двигателе применяются «штанги» («толкатели»), которые проходят через тоннель в блоке и головке цилиндра. Надежность данной конструкции заключается в использовании шестеренчатого привода распределительного вала, что позволяет избежать возникновения ряда неисправностей, а именно – растяжение, разрыв или «перескакивание» цепи в механизме с цепным приводом распределительного вала; растяжение, разрыв, заклинивание ремня в газораспределительном механизме с ременным приводом распределительного вала.
Регулировка теплового зазора впускного и выпускного клапанов осуществляется при помощи регулировочного винта и контргайки, расположенных на одном из плеч коромысла. Значения теплового зазора обычно составляют: 0,05мм для впускного клапана и 0,10мм для выпускного клапана.
Основными преимуществами, которые были подтверждены опытом эксплуатации «верхнеклапанных» двигателей не одним поколением любителей мототехники, являются их надежность, простота конструкции, компактные размеры и невысокие требования к качеству смазки.
Двигатель с клапанным механизмом, построенным по схеме OHV, устанавливается на мотоциклах, двигатели которых развивают не более 7000 об/мин.. Указанные мотоциклы имеют хорошие показатели развиваемого крутящего момента при низких оборотах двигателя, низкий расход топлива и зарекомендовали себя, как простое и надежное транспортное средство для эксплуатации в городской черте и сельской местности.
Маркировка описанного двигателя включает в себя буквенное и цифровое обозначение – 162FMJ…:
Цифра «1» означает, что двигатель имеет один цилиндр;
Цифры «62» указывают на то, что диаметр цилиндра двигателя 62мм;
Буква «F» говорит о том, что двигатель имеет воздушное охлаждение;
Буква «М» означает, что двигатель мотоциклетный;
Буква «J» описывает объем двигателя – 150см³.
Остальные символы в маркировке двигателя несут общую справочную информацию о месте и дате выпуска, информацию о производителе.
Подпишитесь, чтобы получать ценную информацию по двигателям на китайские мотоциклы и скутеры:
Фотоотчет: Ремонт двигателя 157 QMJ скутера Atlant (150 CC)
В этой статье будут показаны только основные этапы сборки и ремонта весьма популярного у нас в России двигателя 157QMJ. Если описывать полностью весь процесс сборки от начала и до конца, то статья просто не загрузится вашем браузером Поэтому для вашего удобства, в конце статьи и не только, есть ссылки которые вас приведут туда, где какой либо интересующий вас этап сборки- разборки механизма или узла будет описан более подробно.
Стоит отметить, что двигатель 157QMJ по конструкции очень простой, поэтому для его ремонта не надо «городить» дополнительных съемников или приспособлений. Двигатель который мы сегодня с вами будем собирать, был сильно изношенным, причем настолько сильно, что и говорить тут не о чем. Хочешь-не хочешь, а менять придется практически все детали, от сальников, до коленчатого вала. Более подробно о разборке данного двигателя написано в статье: Разборка двигателя 157 QMJ скутера Atlant (150 СС)
Итак, сначала счищаем с плоскостей половинок картера остатки старых прокладок, герметика, при необходимости «прогоняем» резьбу под крепежные болты, на болтах кстати тоже не забываем «прогнать» резьбу.
Продуваем компрессором масляные каналы, все детали тщательно очищаем от грязи и отмываем.
Берем коленчатый вал и вставляем его в правую половину картера.

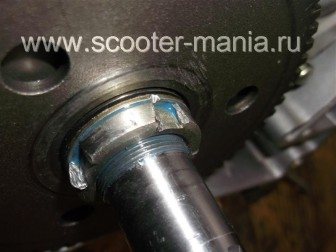

Разворачиваем двигатель поудобней, берем шпонку обгонной муфты и вставляем ее в паз на цапфе.
Слегка пристукиваем ее молотком, следя при этом чтобы она села в паз ровно без перекосов.
Вставляем на свое место ось привода масляного насоса

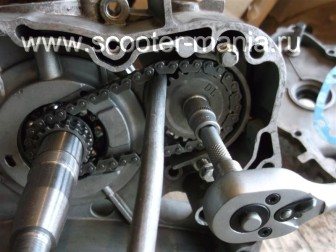

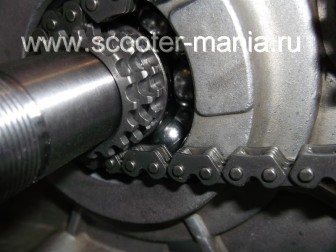

Берем цепь привода масляного насоса (в нашем случае цепь новая), одеваем ее на звездочку масляного насоса, затем надеваем ее на среднею звездочку коленчатого вала потом одеваем звездочку насоса на ось привода.
Обратите внимание: цепь привода масляного насоса должна быть одета именно на среднею звездочку коленчатого вала
Вставляем под зуб звездочки, оловянный пруток или палочку и затягиваем гайку на оси масляного насоса.
Прикручиваем на место кожух привода масляного насоса.
Берем корпус обгонной муфты, одеваем его на цапфу, разворачиваем корпус так, чтобы шпонка на цапфе зашла в свой паз на корпусе, после чего заталкиваем муфту до упора.
Вставляем ось промежуточной шестерни стартера
Одеваем на ось промежуточную шестерню стартера
Ставим на свое место сепаратор шестерни обгонной муфты.
Одеваем на цапфу шестерню обгонной муфты
Одеваем шайбу, тщательно очищаем резьбу ну цапфе и гайке потом обезжириваем, наносим «синий» фиксатор на резьбу (желательно) и при помощи старой ненужной отвертки и молотка закручиваем гайку (резьба левая).
Берем вторую половину картера, подлаживаем под нее какой нибудь брусок и вставляем в нее цепь ГРМ (цепь ГРМ тоже новая).
Обезжириваем плоскости разъема картера, вставляем направляющие втулки (отмечены стрелками), ставим новую прокладку. Для пущей надежности, на плоскости наносим герметик.

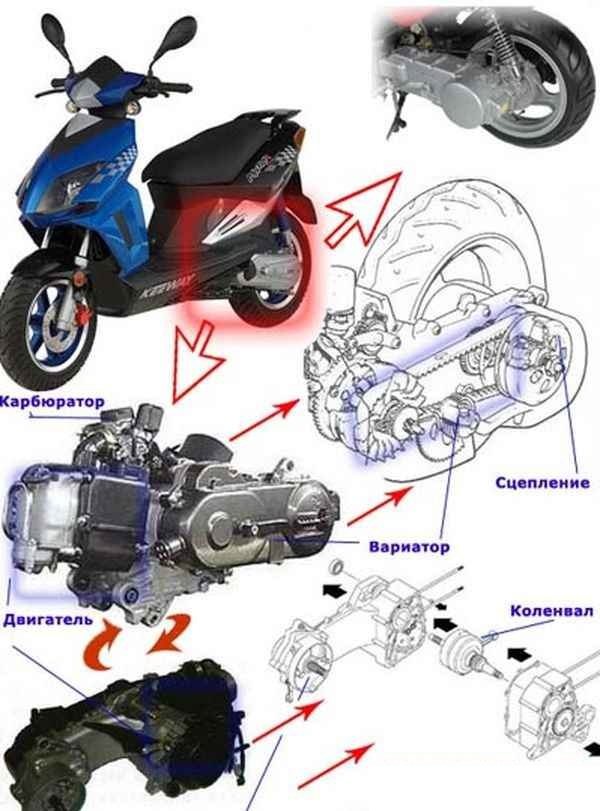

Конструкция скутера
Основным несущим конструкционным элементом рассматриваемого транспортного средства является рама. Эта деталь скутера может быть нескольких видов: дуплексной (применяется в производстве максискутеров), штампованной цельносварной (в настоящее время крайне редкие экземпляры оснащены такой рамой), а также трубчатой открытого типа, в большинстве случаев, производимой из сплавов легких металлов.
Передняя часть рамы включает в себя подвеску, состоящую из рычажной или телескопической вилки, гидроамортизаторов, тормоза, рулевой колонки и приборной панели, на которой расположены органы управления. Средняя часть рамы, располагающаяся между передним щитком и сиденьем, оснащается полкой для ног человека, управляющего скутером. В этот конструкционный элемент зачастую монтируют аккумуляторную батарею, а в некоторых моделях и бак для топлива.
Задняя часть рамы оснащена модулем двигателя-вариатора и подвеской, а над месторасположением двигателя находится багажное отделение, сиденье и топливный бак. В практически каждом современном скутере блок двигатель-вариатор-колесо закреплен к раме через ось с сайлентблоками с одним или несколькими амортизаторами. Их количество зависит от конструкционных особенностей скутера.
Исключением являются максискутеры с большим объемом моторов. К примеру, в модели T-Max от концерна Yamaha мотор жестко крепится на раму, а вариатор представляет собой подвижную часть задней подвески.
Обзор программного обеспечения для чип тюнинга читайте здесь. Столько стоит чип-тюнинг в автосалоне смотрите тут.
Ближний свет
Для начала стоит обозначить, что в ПДД понятие «скутер» входит в состав понятия «мопед», поэтому правила для скутеров аналогичны ПДД для водителей мопедов.
п. 19.5. При движении в светлое время суток с целью обозначения движущегося транспортного средства ближний свет фар должен быть включен: на мотоциклах и мопедах.
То есть ближний свет на скутере нужно включать сразу после того, как вы устроились на сидении и взялись за руль.
Ездящих на скутерах и мопедах обязали всегда передвигаться со включенным ближним светом, еще до введения этого правила для автомобилей в ноябре 2010 года, поскольку это позволяет водителям заранее заметить движущийся скутер.
Что ещё придётся поменять при замене контроллера?
Заменив контроллер на модель с напряжением выше, понадобится также заменить аккумулятор на более мощный
Важно, чтобы эти две комплектующих были рассчитаны на одинаковую величину напряжения
Кроме того, обратите внимание на тормоза вашего электроскутера: смогут ли они обеспечить безопасное и оперативное торможение на новой, увеличенной скорости?
Теперь переходим к вопросу возможностей вашего мотора. Редукторные двигатели плохо реагируют на увеличение напряжения вместе с током. Если вам удастся повысить напряжение, не превышая рекомендованный производителем предел тока, то мотор не выйдет из строя. Двигатели с прямым приводом безболезненно переносят повышение мощности в 2 раза. Чтобы повысить её ещё больше, лучше обратиться к специалистам за помощью: здесь потребуется тонкая работа в настройке защиты комплектующих от перегрева.
Тюнинг скутеров — тюнинг вариатора
Несмотря на то, что вариатор — это по сути вся система скутерной трансмиссии, включающая 2 шкива и ремень, в мире скутерного тюнинга термин «вариатор» закрепился лишь за частью этой системы — движущейся (внутренней) частью ведущего шкива. Как правило, поставить какую-либо тюнинговую деталь, например глушиетль, довольно просто, однако нередко после установки новоиспеченные тюнингеры недоумевают… Почему скутер стал ехать только хуже? Ответ прост — скутер не настроен. Но даже когда испробован уже не один десяток настроечных конфигураций из грузиков и пружин, добиться ровного разгона на постоянных оборотах удается далеко не всегда. Вот здесь и приходит на помощь тюнинговый вариатор. Сглаживая провалы в работе трансмиссии, он позволяет настроить ее оптимальным образом. Иногда без тюнингового вариатора можно запросто обойтись, но иногда он просто незаменим!! |
Установка натяжителя цепи ГРМ
Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.
Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.
Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.
После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.
Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!
Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего) и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.
Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего — отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).
Итак, с комплектами мы более-менее разобрались — пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.
Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.
Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.
Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.
Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое). Метки на кольцах после установки должны располагаться вверх к ГБЦ.
Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке — проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.
Маслосъемное кольцо после установки должно выглядеть примерно так:
Метки после установки должны быть направлены строго к ГБЦ.
Непосредственно перед установкой поршня в цилиндр, замки поршневых колец необходимо развести в правильном порядке. Делается это так:
Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился примерно на 180 градусов относительно замка верхнего компрессионного кольца.
Замок верхнего маслосъемного кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.
На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:
Красными метками обозначены замки компрессионных колец Синими метками обозначены замки маслосъемных колец
Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.
Подсветка
Отличным вариантом придания скутеру индивидуальности является установка дополнительной подсветки. Самым частым типом воплощения такого мероприятия является установка светодиодов. Главным положительным моментом в данном процессе являются минимальные затраты энергии, которые необходимы для работы диодов. Закрепить их можно и на колесах. И на приборной панели, и даже на фарах. Не менее оригинально светодиоды смотрятся и под днищем скутера. В темное время суток с их помощью можно дополнительно освещать дорогу. Да и другим участникам дорожного движения будет легче разглядеть скутериста.
Неплохой вариант внешнего тюнинга заключается в замене передней фары более совершенной и яркой, что совместно с установленными светодиодами будет смотреться очень впечатляюще. Многие владельцы скутеров сразу после покупки транспортного средства стараются заменить заводские зеркала затемненными или тонированными аналогами.
Не нужно бояться экспериментов, особенно в настоящее время, когда на прилавках магазинов можно отыскать любой конструкционный элемент или деталь. Но и о чувстве меры забывать не стоит.
В нашей стране скутеры – достаточно популярная двухколесная техника, занимающая умы молодых людей, а также мужчин и женщин старшего возраста. Оно и не удивительно, ведь нет больше такого миниатюрного, экономичного и удобного во многих смыслах транспорта, по разумной цене. Однако, несмотря на свои скромные габариты и крошечный двигатель, скутер может быть еще и довольно быстрым. В этой статье поговорим про тюнинг скутера, каким он бывает и сколько это стоит?
Как установить поршень на скутер?
Одна из наиболее серьезных поломок скутера заключается в выхода из строя цилиндро-поршневой группы, что сразу же делает скутер нерабочим. Именно ЦПГ скутера отвечает за его движение, малейшая поломка приведет к невозможности дальнейшего движения. Именно поэтому если вы столкнулись с нерабочей поршневой, тут же беритесь за ее ремонт.
Вообще любая ЦПГ имеет определенный срок жизни, с определенным пробегом ее износ увеличивается и покупателю придется проводить замену детали. Часто достаточно заменить поршень, но иногда случаются более серьезные проблемы. Где придется менять поршень, кольца и цилиндр. В зависимости от модели скутера и производителя установка может немного отличаться, но мы рассмотрим основные действия. Также поршневые скутера могут отличаться по мощности, но это никак не влияет на процесс замены.
Снятие ЦПГ
Если вы не знаете, как правильно установить поршень на скутер 2т или 4т, первым делом снимите старую деталь. Добраться до поршневой группы непросто, придется разбирать скутер, и иногда снимать пластик. Вообще действия по замене ЦПГ происходит следующими действиями:
- Снятие двигателя, отсоединение проводов;
- Удаление старого поршня;
- Установка новой детали согласно требованиям;
- Аналогичная сборка двигателя и подключение электрики и шлангов.
После того как вы отключили всю проводку и убедились, что -масло и -бензо шланг закрыты, снимите двигатель. В разных моделях скутера снятие двигателя может быть разным, поэтому действуйте по ситуации. Получив готовый двигатель начните снимать пластмассовый кожух цилиндра, он защищает ЦПГ от внешней грязи, пыли и т. д. Следующий этап — снятие головки цилиндра. В зависимости от типа скутера (2т или 4т) головка может быть более сложной, 4т скутера также имеют клапана, которые потом придется настроить. Но процедура снятия головки происходит откручиванием 4-х гаек.
Важно: гайки нужно откручивать постепенно, методом хрест-нахрест. То есть как изображено на картинке ниже
В противном случае вы сорвете резьбу и поршневая повредиться
Это также касается установки поршневой, гайки затягиваются также
В противном случае вы сорвете резьбу и поршневая повредиться. Это также касается установки поршневой, гайки затягиваются также.
Дальше придется снять цилиндр, в некоторых случаях сделать это проблематично из-за большого образования нагара или дефекта поршня. Если цилиндр целый, но неисправен поршень, приступаем к замене поршня. Как правильно установить поршень на скутер
Замена поршня предполагает ряд трудностей, ведь в комплекте с поршнем будет еще несколько основных деталей. В комплекте вы найдете стопорные кольца, палец и несколько колец (зависит от скутера — 2т или 4т). В 2-х тактных скутерах обычно ставят только два кольца, они компрессионные, третье тонкое кольцо практически не нужно, но рекомендуем поставить его под нижнее кольцо для подпружинивания. В случае с 4-х тактными мопедами есть три основных кольца, два из них компрессионные, третье маслосъемное.
Сборка колец представлена на основе 2т скутера, он имеет более простую конструкцию. Итак, наденьте два кольца на поршень, после возьмите палец и вставьте его в отверстие коленвала так, чтобы поршень надежно держался. Обязательно закрепите палец стопорными кольцами с обеих сторон, это нужно чтобы палец не вылез в процессе эксплуатации. Также стопорные кольца не должны торчать, они должны плотно лечь в специальное отверстие
Важно: устанавливать поршень нужно именно стрелкой (или надписью ЕХ) к выхлопной трубе, иначе вся процедура будет бесполезной. Следующий этап — установка цилиндра на поршень
Установка цилиндра
Установка цилиндра
Эта процедура достаточно сложная, ведь надеть цилиндр на поршень нужно идеально. Первым делом не забудьте поставить прокладки с обеих сторон, они есть как в комплекте с ЦПГ, так и покупаются отдельно. Прокладок обычно две, одна ставиться вниз между цилиндром и двигателем, вторая устанавливается между цилиндром и головкой. После установки нижней прокладки постарайтесь надеть цилиндр так, чтобы кольца сошлись в канавке. Для этого во время установки цилиндра достаточно прижать кольца, предварительно смазав цилиндр и поршень маслом.
Дальше наденьте прокладку и закрепите головку гайками. Затягивать гайки нужно в крестовом порядке. После проверьте кикстартером работу поршня, если установка прошла успешно, поршень должен ходить по цилиндру равномерно и иметь ощутимую компрессию.
Вот и всё, собирайте скутер в обратном порядке, подключайте все провода и шланги.
