Диагностика двигателя своими руками: для чего нужна и как делается
Прежде всего, своевременная диагностика позволяет оперативно выявить возможные неисправности на начальном этапе. Другими словами, удается быстро определить поломки еще до того, как они перерастут в серьезные неисправности.
Опытные владельцы хорошо знают, что игнорирование мелких проблем в результате может привести к более крупным неприятностям, к капитальному ремонту двигателя или даже к необходимости замены агрегата на контрактный мотор.
С учетом вышесказанного необходимо регулярно проводить профилактические осмотры, а также выполнять диагностику при малейших отклонениях от нормальной работы силовой установки. Что касается профилактики, желательно не реже одного раза в 7 дней проверять уровень моторного масла, рабочей жидкости в системе охлаждения, осматривать патрубки и шланги на предмет растрескивания и повреждений.
Также необходимо следить за состоянием сальников и прокладок. Появление потеков масла говорит о необходимости замены уплотнителей или же устранения причин, по которым смазку «давит».
Если же было замечено, что двигатель начал работать со сбоями, потерял мощность, увеличился расход топлива, тогда нужно сделать комплексную диагностику мотора. На современных авто эта процедура выполняется при помощи специального диагностического оборудования в совокупности с визуальной оценкой, анализом шумов и т.д. Давайте рассмотрим процесс более подробно.
Начнем с того, что наличие контроллеров и развитая система электронного управления ЭСУД позволяет быстро оценить состояние различных систем двигателя
При этом важно понимать, что во многих случаях одной такой проверки будет мало. Для получения объективных результатов необходимо проводить целый ряд диагностических процедур
В списке основных действий стоит выделить:
- визуальный осмотр агрегата и подкапотного пространства;
- проверка воздушного и топливного фильтров;
- проверка свечей зажигания и бронепроводов;
- проверка цепи/ремня ГРМ и правильности их установки;
- замер компрессии в цилиндрах двигателя;
- сканирование ошибок при помощи диагностического оборудования;
Что касается необходимых инструментов и оборудования, в рамках минимального комплекта понадобится иметь набор ключей и отверток, компрессометр, а также сканер в диагностический разъем OBD 2 (On-board diagnostics) или ноутбук/ПК со специальным софтом и переходниками для подключения.
Что проверять на СТО
Когда автомобиль закатили в сервис, лучшим решением будет попросить мастеров провести комплексную диагностику. Стоимость услуги варьируется от тысячи до нескольких тысяч рублей в зависимости от марки и модели машины.
Полная процедура диагностики обычно включает в себя:
Данный список не полный, но благодаря этим основным процедурам клиент узнает, была ли машина в ДТП, и есть ли у неё внутренние технические проблемы, не связанные с авариями.
Мастера СТО с помощью специального оборудования выяснят, реальный ли у авто пробег, в каком состоянии его мотор, элементы подвески и многое другое. По итогам проверки будет составлен список необходимых работ, чтобы привести машину в идеальное техническое состояние. В случае покупки будет известно, сколько денег закладывать на последующие работы.
Мотор-тестер
Данный вид диагностического оборудования выполняет совершенно другую задачу. Его функция – это измерение основных параметров непосредственно с двигателя.
С его помощью можно отыскать любые неисправности в системе. С его помощью можно измерить токи датчиков, посмотреть на формы напряжений, осциллограммы давления топлива, проверить баланс последних, провести измерения УОЗ, стартерного тока и так далее.
Кроме этого, с помощью мотор-тестера можно снять ряд осциллограмм высокого напряжения, по которым можно увидеть состояние катушки зажигания, свечных наконечников, ВВ-проводов, компрессии, неисправности ЭБУ и так далее.
Еще один плюс – возможность измерения давления в цилиндрах во время работы двигателя.
Сама процедура выполняется очень просто: выворачивается свеча, а на ее место устанавливается датчик давления.
По полученному графику можно сделать ряд выводов по поводу:
- состояния цилиндро-поршневой группы;
- правильности установки фаз ГРМ;
- наличия подсоса воздуха во впускном тракте;
- угла опережения зажигания;
- уровня противодавления выпускной системы.
Это далеко не полный список возможностей, которые дает мотор-тестер.
Благодаря полученным данным можно гораздо быстрее выявить неисправность и устранить ее.
В некоторых случаях получается даже определить наличие межвиткового замыкания форсунок или обрыва в них.
Чтобы оценить состояние стартера или аккумулятора, можно измерить величину стартерного тока.
С помощью мотор-тестера можно с точностью проверить работоспособность датчиков и сделать вывод об их работоспособности.
В общем, достоинств у данного устройства не счесть. Выбор достаточно широк, но стоимость практически во всех случаях является очень высокой.
Диагностика двигателя
Диагностика грузовых автомобилей начинается с проверки самой главной части — двигателя. Двигатель — первая механическая часть, которая была оснащена электронным прибором управления вначале 90-х годов. Начиналось все с первых систем «блинк кода», которые представляли собой мигание лампочки на панели приборов, и в дальнейшем усложнилась до считывания ошибок через серийный коннектор и, наконец, до высокой сложности диагностики современного двигателя. На сегодня мастерским необходимо иметь в своем распоряжении профессиональный диагностический автосканер двигателя для:
- считывания и удаления кодов ошибок;
- считывания технических параметров двигателя грузовиков, необходимых для правильной диагностики, начиная от значений «об/мин», «температуры», «лямбди датчиков», «позиции педали акселератора», «измеряемого потока воздуха», «коррекции цилиндра», и «времени открытия клапана», и недавно введенных параметров для контроля эмиссии, таких как, «датчик температуры Nox» и т. д.
- отображение состояний двигателя грузовых автомобилей, таких как, состояние иммобилайзера, позиция сцепления и педаль тормоза, состояние торможения, конечные условия +15 и +30 и т. д.
таких частей, как вентилятор, инжекторы, реле помпы и т. д. - повреждение цилиндров;
- коды запасных частей, таких как инжекторов.
Дополнительное оборудование
Даже основными диагностическими приборами мы не может полностью собрать информацию о некорректной работе двигателя. Остаются небольшие области, в которых все три прибора бессильны. Здесь используется дополнительное диагностическое оборудование.
Топливные монометры
В первую очередь, это набор топливных манометров. Набор переходников под разные системы, разные модели автомобилей.
Компрессометр служит для оценки состояния цилиндров. Но более серьезно их можно оценить пневмотестером. Им можно определить досконально работу цилиндра, железа цилиндра.
Этот прибор очень желательно иметь. Он, конечно, стоит порядка 6 тысяч, но прибор очень полезный, сколько дефектов можно найти с его помощью – не пересчитать.
Разрядники
Если вы сняли для какого-либо измерения наконечник с высоковольтного провода, его ни в коем случае нельзя просто оставить где-то.
Какой более безболезненный вариант в этом случае?
- Снять с катушки провод, положить его рядом и пытаться завести двигатель или компрессию померить;
- Снять с катушки провод, положить его на массу, накоротко (сделать короткое замыкание), и делать то же самое.
Если мы снимем провод и просто положим — мы убьем катушку. Поэтому разрядники обязательно потребуются.
Не запускается автомобиль. Просто посмотреть наличие искры. Одеваем разрядник и смотрим.
Почему на разрядники нужно смотреть?
Дело в том, что, искровой зазор большой на разряднике, и на свежем воздухе мы катушку нагружаем, даем ей, как говорится, пинка.
А если мы вытащим свечку, оденем высоковольтный провод на свечу, положим, так искра будет.
Зазора нет, давления нет, здесь нужно понимать – в цилиндрах есть давление, а на воздухе давление – одна атмосфера, и пробивается гораздо легче.
Тестер утечек
Попросту говоря — это генератор дыма. Туда заливается специальный состав, он там нагревается, дымится со страшной силой, и дым подается во впускной коллектор. Это делается для того, чтобы найти утечки во впускном коллекторе.
Какие места утечек могут быть:
- Ось дроссельной заслонки. Куда дроссельная заслонка одевается, из этих втулочек дымит регулярно. Если дроссельный узел походил лет пять — уже будет дымить оттуда.
- Регуляторы холостого хода.
Конечно, это не основной прибор, нет крайней необходимости в нем, но очень полезная вещь, очень удобная и значительно облегчает поиск подсоса воздуха.
Стетоскоп технический
Тоже очень полезная штука, стоит копейки. Этим прибором можно прослушать двигатель на пример каких-то механических стуков, где-то там поршня постукивают, клапана постукивают, побрякивают, используют для прослушивания форсунок.
Эндоскоп
Очень удобная штука, одно дело, когда вы что-то померяли, посмотрели. А если предполагать, что детонация происходит из-за нагара в камере сгорания, потому что других причин нет?
Как это увидеть не разбирая двигатель? – Эндоскопом. Выворачиваем свечку, заглядываем, смотрим.
Эндоскопы бывают как самостоятельные приборы и как камеры с подключением к компьютеру (такие будут дешевле).
И в итоге впрысковые моторы вот этим страдали. Форсунка брызнула на клапан, бензин впитался, образовавшейся смолой, и машина не завелась. Тоже, это очень легко обнаружить эндоскопом.
Пример образования смолы (нагара)
Тестер цепей
Для работы потребуется набор тестеров и всевозможных пробников . В основном, лучше покупать тестеры, заточенные именно под автомобильную тематику, чтобы он мог и померить то, что интересует.
Базы данных
Помимо оборудования необходимы базы данных. Без базы данных на современном диагностическом участке попросту никуда.
Что такое база данных?
Естественно, автодилер получает от производителя какую — то компьютерную программу, в ней заложена вся информация по ремонту, сроки обслуживания, все моменты затяжки, все геометрические размеры, заправочные объемы, все электросхемы, в общем, все необходимое для работы специалиста на станции. Такая база данных называется дилерская.
Пример из базы данных Chevrolet:
Программы для продукции Apple
Так уж сложилось, что компьютеры и смартфоны с логотипом Apple, пользующиеся большой популярностью, выделяются среди других подобных товаров оригинальностью программного обеспечения. Многие поклонники Apple убеждены, что программное обеспечение для этих устройств более совершенное, чем для систем Windows/Android. Мы не будем доказывать справедливость этих мнений, но учитывая количество владельцев айфонов и айпадов, было бы несправедливо не упомянуть лучший сканер для этих устройств.
OBDII iPhone Application
Один из лидеров по количеству загрузок для платформы iOS. Программа в основном предназначена для диагностики автомобиля через OBD2 ELM327. Установив его и подключив свое устройство Apple к автосканеру ELM32, вы сможете видеть данные, которые бортовой компьютер берет с датчиков, сможете интерпретировать все ошибки, выдаваемые сканером, в том числе неисправности двигателя и системы безопасности.

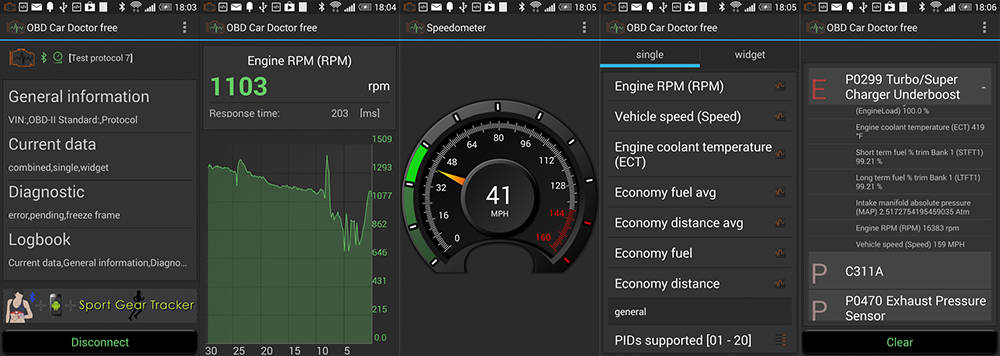

OBD Авто Доктор
Отечественная разработка, мало чем уступающая лучшим зарубежным аналогам. Способен делать все, что можно вытянуть из ЭБУ с помощью сканера на базе микросхемы ELM327. Одна из немногих программ, которая может работать одновременно с двумя бортовыми компьютерами.
EconTool for Nissan
Еще одна программа для Android, которая понимает как протокол OBD2, так и собственный стандарт Toyota Nissan Consult, который используется в бензиновых автомобилях японского производства. Работает через адаптеры семейства ELM327. Он имеет беспроводную связь Bluetooth.
Особенности компьютерной диагностики двигателя автомобиля
Наиболее трудной задачей диагностирования мотора машины является определение узла, в котором произошла поломка
На многих транспортных средствах отсутствует единая система электронного управления двигателем (ЭСУД), следовательно, специалисты обращают внимание на признаки различных поломок, проводят множество сложных операций по диагностике. Во время подобных процедур часто снимают навесное оборудование, частично разбирают мотор автомобиля
Что же показывает проверка силовой части? Компьютерная диагностика транспортного средства – современный способ проверки узлов и элементов, взаимодействующих с ЭСУД. Нередко неисправности одного механизма непосредственно влияют на функционирование другого. Подобные ошибки фиксируются во время анализа, что позволяет точно и оперативно локализовать неполадки.
Компьютерная диагностика автомобиля помогает оценить показатели двигателя во время работы и сравнить их с номинальными. Анализ работы силовой части позволяет проверить системы зажигания, питания и охлаждения, механизм газораспределения и непосредственно ЭСУД. Одновременно с проверкой возможно оценить состав топливно-воздушной смеси, качество заполнения цилиндров ТВС и прочие показатели.
Диагностика осуществляется поэтапно: после выведения отчета о неисправностях идет расшифровка информации. В результате решается, ремонтировать или менять конкретную деталь, узел, элемент.
Приборы, необходимые для проверки, подразделяют по назначению на 2 группы:
- Отвечающие за измерение физических параметров. К устройствам данной группы относятся амперметры, вольтметры, омметры, манометры.
- Отвечающие за отображение работы машины в цифровой или графической форме. Примером таких приборов являются сканеры, мотор-тестеры.
Требования, предъявляемые к устройствам компьютерной диагностики двигателя автомобиля:
- наличие в базе данных номинальных характеристик для множества моделей, марок машин;
- высокая точность обработки данных;
- защита от неправильного подключения, перегрузки;
- автоматическое выключение прибора;
- простота использования.
Если разобраться с амперметром или манометром будет несложно для многих людей, то, например, сканером должен пользоваться опытный работник. Модульные приборы, которые подключаются к ПК, могут измерять ток, напряжение, давление, определять разряжение газов и наличие жидкости в частях мотора. Результаты измерений обязаны быть очень точными, так как на их основании в дальнейшем проводится диагностика карбюраторных и инжекторных двигателей с различными системами зажигания – классической, микропроцессорной или электронной.
Использование мотор-тестеров помогает оперативно и точно определить неисправности при подаче топлива, в системе зажигания, протестировать работу генератора и заряд аккумулятора.
Чтобы определить код неисправности, часто применяют системный сканер. Данное устройство имеет цветной экран, а также оснащено небольшим принтером. Его работа заключается в считывании кода ошибки с последующей распечаткой данных. При тестировании прибора в автоматическом режиме исправления происходят до пяти раз. Невозможность купирования ошибки свидетельствует о том, что имеется поломка в системе управления.
Основными функциями сканера являются:
- считывание кодов неисправностей, которые сохраняются во время самодиагностики автомобиля в памяти блока управления, с последующей расшифровкой;
- удаление кодов ошибок из памяти без устранения причины неисправности;
- отображение показателей работы транспортного средства в режиме реального времени;
- воздействие на датчики, блок управления;
- активация исполнительных механизмов;
- внесение в программу блока управления корректировок в пределах возможностей прибора и автосервиса.
Газоанализаторы с помощью сканера способны определить состав отработанного газа. На основании полученной информации возможно провести оценку работы двигателя. Также стоит отметить, что есть газоанализаторы, которые тестируют автомобиль в автономном режиме.
Полноценную компьютерную диагностику двигателя автомобиля проводят в сервисах, которые укомплектованы требуемым оборудованием, в том числе ПК с подключенными специальными приборами.
Необходимые устройства комплекса для проведения компьютерного анализа:
- персональный компьютер;
- универсальный сканер;
- многокомпонентный газоанализатор;
- быстродействующий многоканальный цифровой мотор-тестер;
- многофункциональная мобильная закрывающаяся стойка для диагностирования.
Данные устройства должны иметь изолированные провода, а также располагаться в одном месте.
Диагностика бортового компьютера/панели приборов
В связи с установкой большого количества электронных блоков управления, грузовой автомобиль должен быть оснащен «сервером» сети для управления целой системой. В зависимости от марки и модели бортовой компьютер или панель управления приборов исполняют эту функцию, на придачу к типичным функциям, таким как управление ключом и дистанционным управлением, свет, панель приборов и т. д. Для работы с этими системами необходимо:
- считывать и удалять коды ошибок;
- считывать параметры: км/дата до следующего сервисного купона, уровень топлива, количество запрограммированных ключей/дистанционного управления, последнее использование ключей/дистанционного управления, внешняя температура, яркость дисплея, скорость автомобиля и т. д.
- показывать состояние: подключение блоков управления, кнопок панели управления, запрограммированных ключей/дистанционного управления, света и лампочек и т. д.
- функционирование предупреждающего света, индикаторов и дисплея аналога панели приборов, звуковой сигнализации и т. д.
- кодирование новых ключей и дистанционного управления;
- установка км/даты для следующего сервисного купона;
- установка км/даты технического обслуживания тормозов для разных осей, хладагена и т. д.
Поверхностный осмотр ДВС, замер компрессии и давления топлива
Итак, перед началом работ следует внимательно осмотреть двигатель и подкапотное пространство. Отдельного внимания заслуживают элементы проводки, топливные шланги, патрубки и т.д.
Затем нужно проверить состояние воздушного фильтра, а также фильтра топлива. Если фильтры забиты, тогда это может оказаться причиной сбоев в работе агрегата. Параллельно проверяется уровень технических жидкостей (моторное масло, тосол, антифриз, тормозная жидкость и т.д.).
Далее нужно прогреть мотор до рабочих температур. Затем следует погазовать. Если из выхлопной трубы виден серый, сизый, синий или белый дым, тогда это может указывать на разные проблемы (нарушенное смесеобразование, проблемы со сгоранием топливного заряда, попадание ОЖ или моторного масла в камеру сгорания и т.д.).
Еще опытные специалисты всегда проверяют систему вентиляции картера. Для быстрой проверки прямо на месте достаточно отсоединить патрубок системы вентиляции картерных газов, после чего в патрубок нужно вставить немного чистой ткани. Затем мотор заводят и газуют.
В том случае, когда из патрубка летит масло или явно идет дым, тогда это может указывать на проблемы поршневых колец или неполадки самой системы вентиляции. Также в рамках диагностических процедур нужно измерить компрессию и давление топлива.
Чтобы сделать замер компрессии, потребуется выкрутить свечи зажигания на бензиновых моторах или свечи накала на дизельных. При этом также производится визуальный осмотр самих свечей. Если компрессия окажется ниже допустимой нормы, тогда высока вероятность износа ЦПГ, прогара клапана, залегания колец и т.п.
Что касается системы питания, тогда на многих бензиновых агрегатах можно замерить давление топлива в топливной рейке. Такой замер позволяет определить неисправности бензонасоса, загрязнение фильтров топлива, поломки регулятора давления.
Лучшие программы под стационарные ПК и ноутбуки (в 2022 году)
Бесплатные приложения для работы со сканерами ELM327 через ПК и ноутбуки могут эффективно использовать все три основных типа подключения: USB-кабель, Wi-Fi, Bluetooth. Среди продуктов, достойных внимания, можно отметить уже описанные выше версии OpenDiag Mobile и ScanMaster, с хорошими функциями и русским интерфейсом.
Tiggo Diag
Приложение, предназначенное для диагностики большинства китайских автомобилей (Chery, Great Wall, BYD, Geely и др.). Функционала программы достаточно для качественной проверки состояния вашего автомобиля с помощью автоматических сканеров на базе чипа ELM327.
ScanMaster ELM 2.1
Мощное приложение с русскоязычным интерфейсом, возможностью диагностики широкого спектра различных моделей.
Особенности:
- мониторинг параметров двигателя в режиме реального времени;
- построение функциональных графов;
- отображение стоп-кадра;
- отображение и сброс ошибок;
- определяет состояние топливной системы.

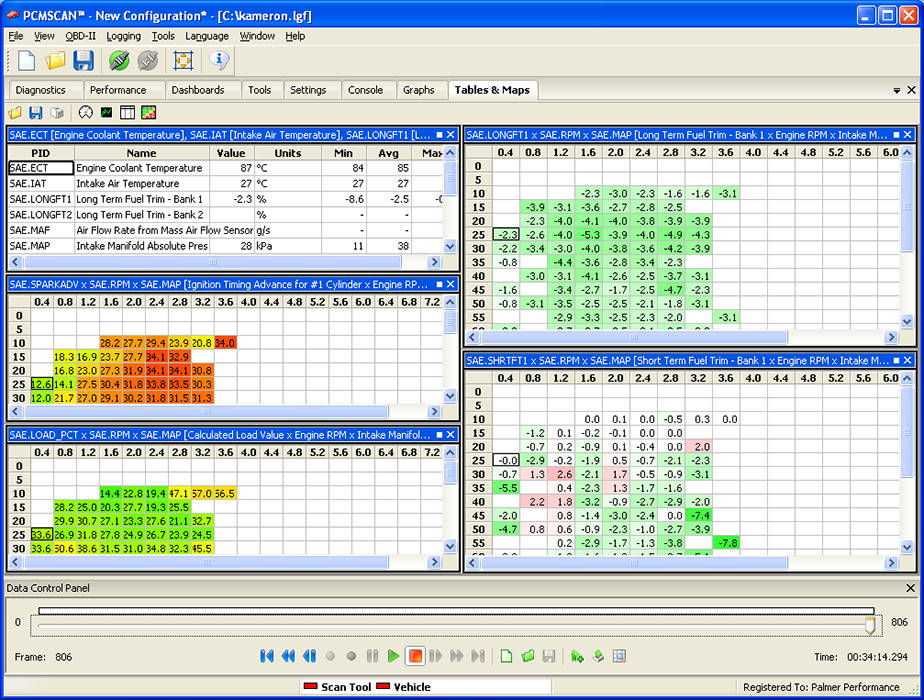

PCMScan
Еще один аналог ScanMaster, имеющий русифицированный интерфейс. Работает с ЭБУ по протоколу OBD2, умеет считывать и интерпретировать коды ошибок, отправлять данные в виде текстов, диаграмм и графиков на печать и стирать память бортового компьютера. Есть версия для MAC OS.

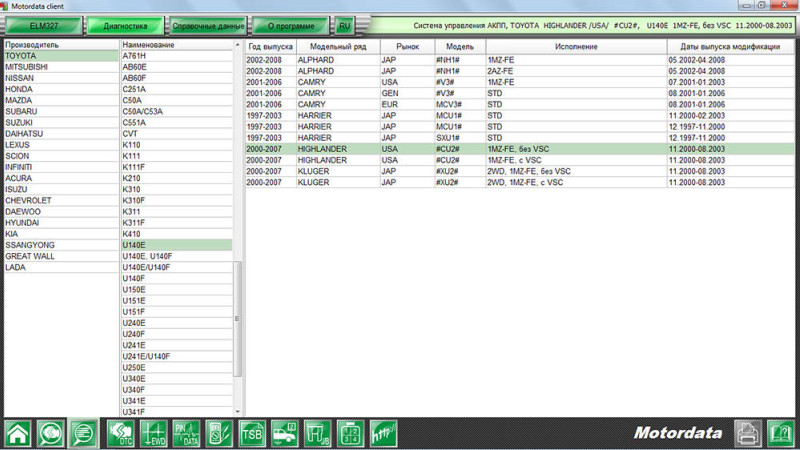

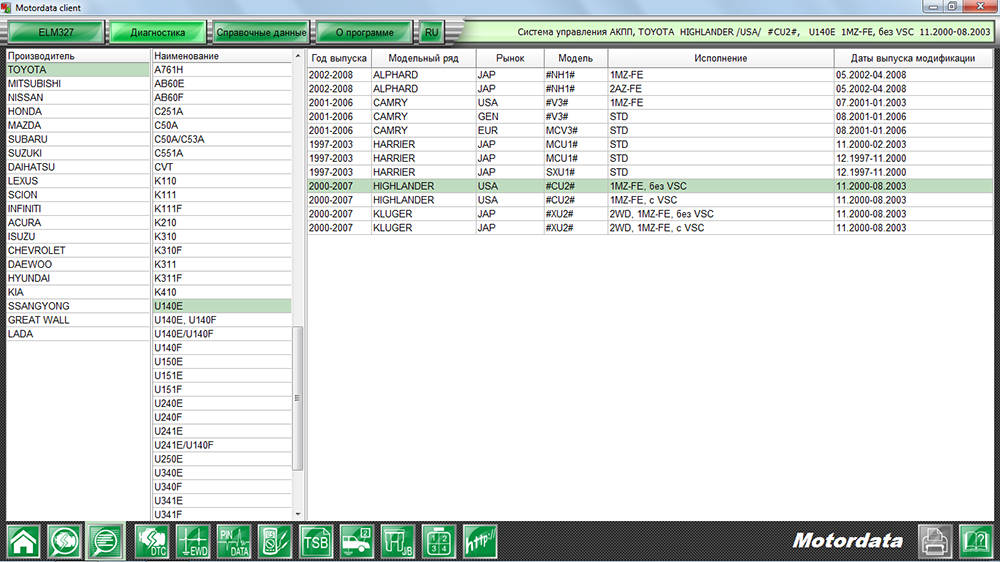

MotorData
Достаточно простая в использовании программа, которая при подключении к бортовому компьютеру через сканер ELM327 позволяет проводить диагностику в режиме реального времени. Позволяет получать стоп-кадры работы основных систем современного автомобиля, записывать динамику их работы на магнитный носитель, считывать коды обнаруженных неисправностей и очищать память ЭБУ от ошибок.
TECU 2
Функциональное приложение для платформы Windows, предназначенное для диагностики широкого спектра японских/корейских автомобилей. В частности, понимает команды протокола OBD2 (стандарты ISO9141/ISO14230, поддерживаемые в автомобилях Hyundai, Honda), протокола JDM, используемого производителями автомобилей Toyota/Lexus, протокола Nissan Consult I/II, частично — протокола Delphi MT20U. (Cherry Tiggo BC), протокол MUTII (Mitsubishi), протокол BC для автомобилей Daihatsu.
OpenDiag
Еще одна бесплатная программа с полностью русским интерфейсом.
Очень удобный продукт для работы с отечественными автомобилями с широким набором функций.
Структура человеческих и технических систем диагностирования
Механическое оборудование. Основные виды передач стр. 1 из 3
Методы диагностирования органами чувств человека следует рассматривать как неотъемлемую часть технической диагностики на всех стадиях жизненного цикла машин.
Определение реального состояния технических объектов, изменяющегося во времени из-за различных внешних и внутренних причин, в 50…80 случаях из 100 решаются опытным оператором-диагностом автоматически без выделения самого этапа принятия решения. Эти методы диагностирования основаны на опыте диагноста и совершенстве его чувств и разума. При этом интуитивно выполняются некоторые действия по получению и интеллектуальной обработке информации, на основе которой делаются выводы о состоянии объекта.
К средствам и методам диагностирования машин органами чувств относятся анализаторы зрения, слуха, нюха, ощупывания и мышления человека. Органы чувств человека дают информацию о получении определенных ощущений. Значение показателя технического состояния определяют путем анализа и классификации совокупности признаков, полученных ощущений, руководствуясь знаниями, накопленным опытом, разумом и личными качествами диагноста (рис. 2.1). Скорость и эффективность классификации образов состояния зависит от того, насколько хорошо (точно) подобраны основные признаки на первом этапе диагностирования.
Для формирования ощущений человеку необходимо внешнее раздражение определенных органов — «датчиков чувств». Это — общая схема возникновения ощущения. Внешние раздражения оцениваются головным мозгом в виде опре-
Рис. 2.1.
Человеческая система
Рис. 2.2.
Техническая система
деленных сигналов, формирующих определенные ощущения. Вслед за этим принимается решение, и мозг выдает необходимые командные сигналы исполнительным органам. При этом действия могут быть сознательными и бессознательными.
Нервная система человека состоит из 50 типов клеток, называемых нейронами, и имеет ошеломляющую сложность — около 1012 нейронов участвуют в порядка 1015 передающих связях (синапсов), имеющих длину метр и более. К примеру, нервная система муравья составляет всего 1000 нейронов. Каждый нейрон обладает многими качествами, общими с другими клетками, но его уникальной способностью является прием, обработка и передача электрохимических сигналов по нервным путям, которые образуют коммуникационную систему мозга.
Нечто аналогичное происходит и в технической системе, состоящей из датчиков и микроЭВМ (рис. 2.2). Микропроцессор и память системы на рис. 2.2 выполняет аналогичные функции головного мозга человека. У человека согласно сигналам мозга приводятся в действие руки, ноги, тело, а в технической системе по командам процессора действует механическая рука или другое исполнительное устройство (клапан, выключатель и т.д.).
В качестве средств диагностирования выступают органы чувств человека. Оценка технического состояния на основе органолептических методов и логического анализа структурных и входных параметров рабочих процессов является неотъемлемой частью первого этапа любого процесса диагностирования. Биологические системы человека по многим свойствам превосходят технические аналоги (датчики).
В общем плане по компактности, срокам службы, мобильности, надежности и ряду других показателей технические датчики являются менее совершенными по сравнению с органами человека. Но по отдельным показателям, например температуры, смещения, отдельно взятые технические датчики превышают аналогичные показатели человека. Порог чувствительности изменения температуры техническими датчиками составляет 1(У5 °С, а человека 1(Н °С, соответственно смещения — 10~8 см и 2…3 °С.
Как определить неисправности авто
Современные автомобили выпускаются в комплектации с электронными системами, способными обеспечить качественное управление двигателем, трансмиссией, системой тормозов и другими узлами и агрегатами. Обычно каждая из систем транспортного средства имеет индивидуальный электронный блок управления. Это устройство работает в автоматическом режиме, которому задана определенная программа.
Определить, а затем и устранить неисправность очень сложных электронных узлов — задача достаточно сложная, что объясняется взаимосвязью их функционирования во всей системе электрооборудования авто. Реальную диагностику электронных автоматических устройств можно производить, если есть качественное диагностическое и гаражное оборудование, специальные инструменты и приборы.
При ее проведении измеряются и сравниваются с эталонными значениями все рабочие параметры силового агрегата и всего автомобиля.
Инструкция проведения диагностики рекомендует:
- Выполнять обязательную проверку значений величин, которые поступили от системы самодиагностики, измерением соответствующих физических характеристик. Например, при появлении на дисплее сканера кода ошибки, который расшифровывается: «отсутствует сигнал датчика, указывающего температуру охлаждающей жидкости», может не означать, что отказал в работе сам датчик. Неисправность может появиться в проводах для соединения датчика и блока управления, в самом блоке, в разъемах и других элементах системы.
- Чтобы обнаружить поломку, следует произвести несколько измерений напряжения, величины тока, сопротивления и выяснить, где произошло повреждение.
- По полученным результатам необходимо выявить неисправности в отдельных системах, сборочных узлах, агрегатах.
- С учетом непрямых показателей работоспособности следует проанализировать их техническое состояние.
- Это даст возможность правильно оценить техническое состояние транспорта, обнаружить и устранить возникшие причины отклонения показателей от нормы.
Оборудование для диагностики автомобиля условно делится на группы, куда входят:
Инструменты, необходимые для фиксирования физических параметров:
- амперметры, измеряющие силу тока;
- вольтметры, для замеров напряжения в электроцепях;
- разного вида омметры;
- манометры, позволяющие определить давление жидкостей и газов в системах авто.
Манометры
Приборы, отображающие в цифровой или графической форме происходящие процессы во время работы авто:
- сканеры кодов ошибок, общий его вид показан на фото.
Сканер кода ошибок
Это портативные устройства, считывающие коды неисправностей. Цена их достаточно невысокая, что позволяет использовать устройства автолюбителям для авто группы VAG, имеющих свою систему подключения из четырех, соединенных попарно проводов. С помощью сканера можно быстро определить неисправность.
Для этого прибор подключается к разъему OBD, расположенному в салоне автомобиля, включается зажигание и на жидкокристаллическом экране появляются цифры, которые указывают на код ошибки, его расшифровка выполняется по прилагаемой таблице.
При определении кода неисправности прибор пытается автоматически пять раз стереть ошибку. Если это не получилось – возможно, существует серьезное повреждение, которое требует вмешательства специалиста;
- мотортестеры, сложные приборы, при работе с ними нужны специальные знания и навыки использования.
С их помощью замеряются высокочастотные импульсы, которые создаются системами зажигания. Длительность их меньше миллисекунды, а амплитуда напряжения до 30 кВт. Используются приборы для измерения любых напряжений и токов, давления газов и жидкостей в разных узлах двигателя и системах.
После получения данных прибора можно диагностировать: впрысковые и карбюраторные двигатели с электронной, классической или микропроцессорной системами зажигания; подачу топлива; распределение газа; проверять зарядку аккумулятора; работу генератора.
Мотортестер
Существуют и другие приборы для диагностики автомобилей.
При этом все должны соответствовать некоторым основным требованиям, к которым относятся:
- Наличие полной и точной информации.
- Простая эксплуатация.
- Универсальность.
- Обязательное наличие эталонных данных для максимального количества марок и моделей авто.
