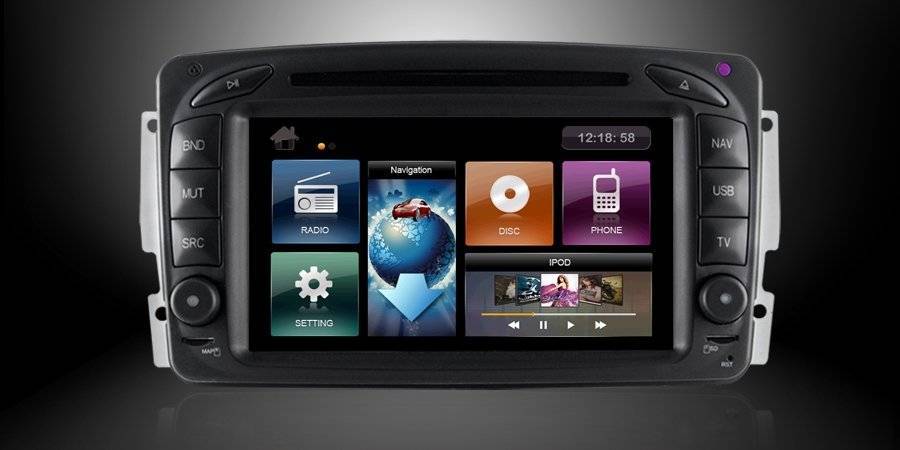

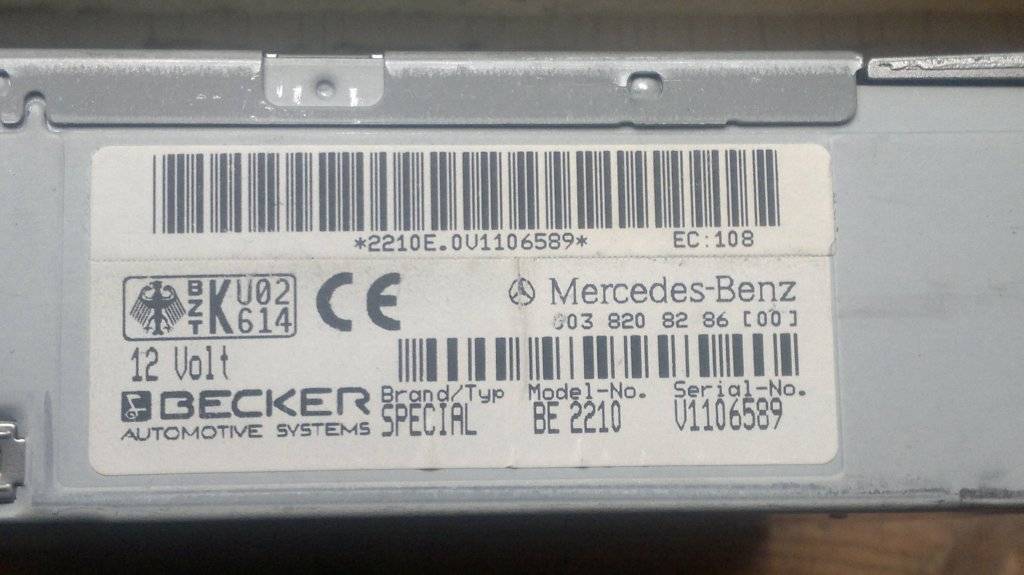

Автомагнитолы Mercedes Sprinter – возможно всё

Стандартная цоколевка iso-разъема автомагнитолы Prology

  • Провод фиолетового цвета — увеличение звука правого заднего динамика.
  • Фиолетовый, черный — уменьшение уровня правого заднего динамика.
  • Серый провод — увеличение громкости левого заднего динамика.
  • Серый, черный — уменьшение звука на заднем левом динамике.
  • Белый провод – прибавление звука левом динамике (спереди).
  • Белый, черный – звук на том же динамике.
  • Провод зеленого цвета — увеличиваем звук правого переднего динамика.
  • Зеленый, черный — уменьшаем громкость левого переднего динамика.
  • Провод желтого цвета — питание от АКБ автомобиля.
  • Оранжевый — подсветка клавиш управления.
  • Синий и белый — питание антенны.
  • Красный провод — замок зажигания.
  • Провод черного цвета — минус (масса).

Распиновка iso-разъема магнитолы Pioneer

Покупая неподержанный автомобиль, многие водители желают заменить штатную магнитолу (Проложи) на аппарат более высокого уровня (Пионер). И сталкиваются с такой проблемой, как перепутанная проводка на самодельных скрутках или же с разъемами, не подходящими для Пионера.

Выход из такой ситуации достаточно прост (во всяком случае, на словах). Для этого нужно всего лишь приобрести соединяющее устройство стандарта ISO и произвести его распиновку, согласно нашим рекомендациям. По причине того, что все современные автомагнитолы имеют на задней панели стандартные ISO-соединения, штекерные коробки прямоугольной формы, то проблем с соединением после цоколевки не должно возникнуть.

Итак, распиновка ISO-разъема автомобильной магнитолы через 2 колодки Pioneer производится таким образом:

  • Колодка с верхним расположением контактов, литер В.
  • Увеличение (уменьшение) уровня звуковоспроизведения. Цвет электропровода – любой.
  • Провод, отключающий звук, например, при входящем звонке телефона и т.п., также свободного цвета.
  • Режим АСС (подключается к автомобильному зажиганию, + проявляется при поворачивании ключа и пропадает при отключении), желтый цвет.
  • Двенадцативольтовое электроснабжение для антенны радиоприемника – провод синий.
  • Провод оранжевого цвета, отвечает за подсветку дисплея автопроигрывателя.
  • Зажигания автомобиля – красный провод.
  • Масса – провод с черной изоляцией.
  • Нижняя соединительная коробка — А.
  • + правая задняя колонка мультимедийной системы — провод фиолетового цвета.
  • Минус — черный, фиолетовый провод для левой колонки.
  • Колонка правого переднего расположения, увеличение громкости— серый провод.
  • Колонка правая передняя. Уменьшение — черный, серый провод.
  • Колонка левая (передняя), плюс — цвет провода белый, отрицательный — черный и белый провода.
  • Обе колонки, расположенные сзади (увеличение, уменьшение звука), зеленый и сочетание черного и зеленого цвета.

Начиная с 2000 года, отдельные производители легковых автомашин европейских брендов (BMW, Ford, Мерседес, Пежо и т.д) стали применять 40-контактный евроразъем под названием Quadlock или Fakra. При этом цоколевка по цветам проводов осталась прежней для основных (названных) функций.

Как подключить телефон к Mercedes Benz Sprinter по bluetooth?

Теперь давайте сконцентрируемся на наиболее важном для вас разделе. Как подключить телефон к вашему Mercedes Benz Sprinter по bluetooth? Очень хорошо знать, что в вашем автомобиле есть эта технология, но как это сделать, если вы хотите позвонить по Bluetooth со своего Mercedes Benz Sprinter? Процесс довольно прост, и мы расскажем вам в несколько шагов, как активировать Bluetooth и как подключить телефон к Mercedes Benz Sprinter:

  • Перейдите в настройки вашего телефона, затем на вкладке «Сеть» выберите Bluetooth и найдите устройства для сопряжения.
  • Как только поиск будет завершен, установите соединение с вашим автомобилем, в названии bluetooth будет «Mercedes Benz Sprinter», на экране вашего автомобиля должен появиться код, вы должны убедиться, что это то же самое на вашем телефоне и для проверки соединения с автомобильным радиоприемником вашего Mercedes Benz Sprinter

.Во-вторых, вы также можете выполнить манипуляцию напрямую через автомобильное радио:

  • Зайдите в настройки автомагнитолы, перейдите на вкладку «подключение».
  • Выберите опцию «поиск устройства».
  • Выберите свой смартфон в списке и убедитесь, что на нем активировано соединение Bluetooth, прежде чем обращаться с ним.
  • Чтобы завершить соединение, вам просто нужно убедиться, что два кода, отображаемые на ваших двух устройствах, совпадают.

Теперь ты знаешь как подключить смартфон по bluetooth к вашему Mercedes Benz Sprinter. Вам просто нужно оценить все функции, которые эта технология позволит вам делать, например, телефон с Bluetooth или слушать музыку по Bluetooth. Если вы желаете подключите или активируйте Android Auto на своем Mercedes Benz Sprinter, мы составили полную статью, которая должна позволить вам сделать это без каких-либо затруднений.

Блоки в салоне

Блок под рулём

В нижней части панели приборов, за защитной крышкой, находится блок с предохранителями и реле.

Схема

Описание

A12f1Стояночный и габаритный света справа
A12f2Правый дальний свет
A12f3Левый дальний свет, индикатор дальнего света фар
A12f4Фонарь заднего хода
A12f5Стоп-сигнал
A12f6Электродвигатель стеклоочистителя
A12f7Звуковой сигнал, реле эл. цепи клеммы 15
A12f8Плафоны освещения салона, прикуриватель, радио, клемма 30
A12f9Выключатель аварийной световой сигнализации, парковочный свет
A12f10Подсветка передней панели, фонарь освещения номерного знака
A12f11Стояночный и габаритный свет слева
A12f12Правый ближний свет
A12f13Левый ближний свет, задний противотуманный фонарь
A12f14Не используется
A12f15Радиоприемник, цепь клеммы 15
A12f16Блок управления CDI, клемма 30
A12f17Блок управления CDI, клемма 30
A12f18Зажигание, клемма 15
A12f19Не используется
A12f20Блок-панели управления кондиционера, клемма 30
A12f21Вентилятор системы отопления, клемма 30
Реле
A12k1Реле сигнала поворота
A12k2Реле стеклоочистителя
A12k3Реле CDI

Блок предохранителей и реле

Вариант 1

С боку видения водителя, за защитной крышкой находится еще один блок с предохранителями и реле.

Схема

Обозначение

Блок 9.1
F7ESP, клемма 30
F11Комбинация приборов
F900Клемма 30
F85Дневные ходовые огни, клемма 30
F43Дистанционное радиоуправление
F112Система центральной блокировки замков, клемма 30
F100Система центральной блокировки замков, клемма 30
F44Системы центральной блокировки замков
F101Дополнительный жидкостной подогреватель
Блок 9.2
F115Клемма D+
F158Топливный насос
F300Освещение салона
F70Реле эл. цепи клеммы D+
F114Дополнительный теплообменник
F110Розетка прицепа
F155Дополнительный подогреватель
F143Дополнительный жидкостной отопитель
F19Модуль дополнительных указателей поворота II
Блок 9.3
F116Клемма 30
F117Клемма 15
F180Клемма 30
F52Стеклоподъемник двери переднего пассажира
F53Стеклоподъемник двери водителя
F54Наружные зеркала заднего вида с обогревом и регулировкой
F86Дневные ходовые огни, клемма 15
F87Левая фара
Блок 9.4
F88Правая фара
F89Реле клеммы 87 (1)
F90Реле клеммы 87 (2)
F91Реле клеммы 87 (3)
F128Подогрев сиденья водителя
F139Дополнительный жидкостной отопитель
F150Вентилятор на крыше
F163Тахограф, клемма 30
F164Тахограф, клемма 15
Блок 9.5
F5ESP
F119Дополнительный вентилятор кондиционера
F6ESP, клемма 30
Реле
K26Реле клеммы D+
K61Реле стартера
K87Реле клеммы 87
Вариант 2

Схема

Описание

9.1
1F158 10A Дизельный двигатель, элементы двигателя / блок управления
2F180 10A Дизельный двигатель, элементы двигателя / блок управления
3F19 10A Модуль мигания дополнительных указателей поворота
4F43 10A Транспондер иммобилайзера
5F85 10A Свет для движения в дневное время
6F70 15A Реле D+
7F143 25A Дополнительное отопительное устройство
8Резерв
9F44 25A Система центральной блокировки замков
9.3
19F115 10A Изготовитель кузова, D+
20F117 15A Изготовитель кузова, зажим 15
21F116 25A Изготовитель кузова, зажим 30
22F150 15A Потолочный вентилятор
23F114 25A Дополнительный теплообменник
24F163 7,5A Тахограф
25F164 7,5A Тахограф
26F139 10A Система дополнительного отопления
27F54 10A Наружные зеркала заднего вида
9.4
28F98 10A Реле вентилятора, ступень вентилятора 1
29F128 15A Система обогрева сиденья водителя
30Резервный
31F155 25A Дополнительное водяное отопление
32F52 25A Стеклоподъемники
33F53 25A Стеклоподъемники
34Резерв
35F110 15A Гнездо электропитания прицепа
36F300 10A Плафоны

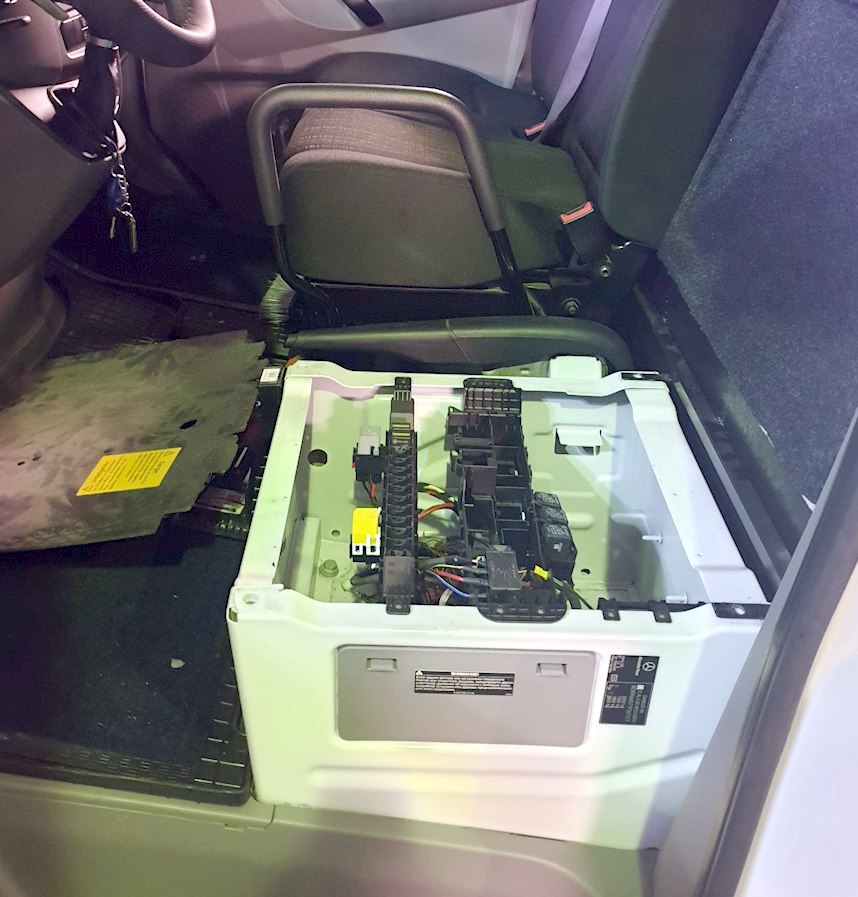

Под сидушкой водителя, могут устанавливаться некоторые дополнительные реле.

Общая схема

Назаначение

K37Реле звукового сигнала
K39Реле топливного насоса
K52Разъединительное реле АКБ
K55Реле отключения ближнего света слева
K68Реле света для движения в дневное время суток
K69Реле света для движения в дневное время суток
K70Реле клеммы 15
K74Реле клеммы 15
K77Реле дополнительного вентилятора кондиционера
K78Реле клеммы D+
K79Реле клеммы 15
K95Реле отключения ближнего света справа
K101Реле системы центральной блокировки замков, указатель поворота слева
K102Реле системы центральной блокировки замков, указатель поворота справа
K141Реле заднего противотуманного фонаря
K900Реле прикуривателя

Если вы слышали о лосином тесте, то предпочитаете не покупать старый А-класс

Лосиный тест, который имитирует выход на дорогу лося, тесно связан с историей автомобилей Mercedes A-класса. Напомним, что во время этого теста проверяется управляемость автомобиля в случае необходимости экстренного объезда препятствия на дороге. Чаще всего подобный маневр необходим, если на дорогу выбежал лось или другое животное. Когда в 1997 году шведский журнал провел подобный тест с автомобилем Mercedes A-класса, во время испытания машина перевернулась, оказавшись на дороге на крыше. Это был провал безопасности Mercedes.

С тех пор много воды утекло, но история с провальным тестом до сих пор на слуху у многих. Поэтому Mercedes придумал систему стабилизации ESP, которой сегодня пользуется весь мир. В итоге безопасными стали не только автомобили A-класса, но и весь модельный ряд компании.

Автомобили Mercedes вызывают у всех участников дорожного движения зависть

Нет, наверное, ни одного такого другого автомобиля в мире, как Mercedes, который вызывал бы у всех участников дорожного движения такую дикую зависть. Поверьте, даже об автомобилях Lexus, Lamborgini, Ferrari и других не мечтают так сильно, как о Mercedes. Только владельцы Mercedes постоянно ловят на себе завистливые взгляды других водителей и пешеходов. Вы даже не представляете, сколько злости льется на владельцев Mercedes.

И не из-за того, что многие из них позволяют себе вольности на дороге и агрессивное поведение. Поверьте, среди владельцев BMW больше агрессивных водителей. Тем не менее чаще всего зависть на дороге ощущают именно владельцы Mercedes, которым часто сигналят, подрезают и т. д. Сами понимаете из-за чего.

Разблокировка других моделей

Мерседес Вито автомагнитола

Таким же манером, но с некоторыми отличиями можно разблокировать и другие модели(см.Как разблокировать автомагнитолу: советы профессионалов).

Мерседес Аудио 10

Автомагнитола Мерседес Бенц

Разблокировать устройство можно, придерживаясь таких этапов работы:

  • Включить оборудование;
  • На экране должно засветиться слово «CODE», при этом первая буква будет мигать с определенной периодичностью;
  • Вводить код нужно прямым нажатием на кнопки. То есть, если код магнитолы – 2367, то ввод необходимо производить путем нажатия кнопок 2, 3, 6, 7;
  • Код нужно ввести максимально точно, иначе система может его не принять. Если код был введен правильно, то можно нажать на RDS.
  • Затем магнитола должна включиться;
  • Есть всего 3 попытки введения подходящего кода. Если все три раза была введена ошибочная информация, то на дисплее появится WAIT.

Другой способ

Ввести код можно, следуя инструкции:

  • Включить, после чего на дисплее высветится «CODE», а буква “C” будет мигать;
  • Ввод кода происходит при повороте правой ручки;
  • Если цифра будет подходящей, то для ее ввода надо нажать на правую ручку;
  • Эту же операцию следует осуществить и для всех остальных цифр;
  • Если код на дисплее будет подходящим, то необходимо будет нажать на правую ручку и удерживать ее;
  • После этого устройство должно включиться.

Автомагнитола на Мерседес 211

Мерседес Аудио 10 CD

Разблокировка магнитолы, относящейся к данной марке, происходит так:

  • Включить устройство. Сразу же после этого на экране должна возникнуть надпись CODE;
  • Выбор нужной цифры происходит благодаря вращению правой ручки. Чтобы цифра стала составляющей кода, нужно нажать на правую ручку;
  • Эти же манипуляции следует выполнить и для остальных 4 цифр;
  • Если на дисплее выбранный код является корректным, то надо нажать и удерживать правую ручку;
  • После всех этих действий магнитола должна включиться.

Мерседес Аудио 30

Разблокировать магнитолу можно, придерживаясь такой последовательности:

  • Включить автомагнитолу. На экране должен появиться CODE, а первая буква этого слова будет мигать;
  • Ввод кода происходит путем нажатия кнопок. То есть, если необходимо ввести цифру 3, то и нажать нужно на эту цифру;
  • Если на дисплее будет введен правильный код, то нужно будет нажать на >I, после чего магнитола будет включена.

Мерседес Бенц Навигатион

Автомагнитола на Мерседес s320

Необходимо придерживаться такой последовательности:

  • Включить питание устройства. На дисплее должна появиться надпись:»ENTER CODE NUMBER»;
  • Ввести нужный код можно путем прямого нажатия кнопок, соответствующих значению кода;
  • Если на дисплее уже высвечен правильный код, то следует нажать <<;
  • Магнитола будет включена.

Мерседес Бенц Саунд 20

 Итак:

  • Включить автомагнитолу. После этого на дисплее должно появиться значение «CODE * * * *»;
  • Ввести соответствующий код можно благодаря нажатию стрелок вверх/вниз;
  • Если на экране будет светиться правильное значение кода, то следует нажать на»М»;
  • Точно также нужно вводить и все остальные значения кода. Всего должно быть 5 цифр;
  • Чтобы подтвердить, что код правильный, нужно нажать и удерживать кнопку «М»;
  • После этого магнитола должна включиться.

Как вводить код на штатные магнитолы

Мерседес Бенц Саунд 30 CD

 Итак:

  • Включить магнитолу. Вначале на экране должна засветиться надпись SOUND30. Спустя несколько секунд она будет сменена надписью «CODE * * * *»;
  • Одновременно нажать на кнопки «AM/FM/CD», а также 0—- на дисплее;
  • Ввод нужной цифры следует регулировать кнопкой громкости;
  • После ввода последней пятой цифры надо нажать на «AM/FM/CD» и удерживать эту комбинацию на протяжении 3 секунд;
  • Если код был введен правильно, то магнитола включится после характерного сигнала. В противном случае она может зависнуть на некоторое время.

Таким образом, разблокировать автомагнитолу Мерседес можно и своими руками. Естественно, можно воспользоваться и услугами профессионала, ведь цена на такую процедуру не является слишком высокой. Но выполнить ее можно и у себя дома. Перед ее началом желательно ознакомиться с фото и видео на эту тему, которых есть большое количество на просторах интернета. Наша инструкция тоже должна пригодиться.

Обзор штатных магнитол Volkswagen (Polo Sedan, Passat), пособие по установке и ремонту

Желательно настроиться на приобретении серьезных аппаратов, которые отличаются надежностью. Такие устройства прослужат долго и их функционал, даже если и будет скромным, порадует пользователя своей скоростью. Штатное место в Фольксваген Поло последних версий нестандартного размера и если приобретается автомагнитола не штатная, то придется покупать еще и переходную рамку, переходник Штатная магнитола фольксваген поло седан rcd 220 и немало других аксессуаров, делающих монтаж возможным.

Штатная магнитола фольксваген поло седан rcd 220, выбор современных автомагнитол можно разделить на две категории: Простые автомагнитолы Автомагнитола в фольксваген поло седан Эти аппараты покупаются чаще. Различают, в свою очередь, несколько групп таких устройств. Звучать они будут ужасно, принимать радио с таким же успехом, а ломаться при каждом удобном случае.

С другой стороны, они неплохо смотрятся, дешево стоят и на них есть определенный спрос. Аппараты до 2,5 тысяч рублей Автомагнитолы на фольксваген поло седан Так называемые, бюджетные автомагнитолы. Как правило, такие устройства выпускает каждый именитый бренд по в количестве моделей. Стильный внешний дизайн, наличие нескольких подсветок, воспроизведение MP3 — в основном, это их единственные преимущества.

Одном словом, это настоящие рабочие лошадки, простые и надежные. Отличается следующими особенностями: Выдает чистейший звук, благодаря встроенному 4-канальному усилителю хорошего качества Мосфет.

Производителем предусмотрена возможность подключения дополнительных усилителей и сабвуфера через специальный RCA выход. Возможность прослушивания мобильной библиотеки, что можно осуществить благодаря порту USB, находящемуся на передней панели и дополнительному входу AUX. Если это Айпод или Айфон, то их можно подключать непосредственно к USB и наслаждаться хорошим воспроизведением, без искажений и слабых сторон.

Важные моменты

Мерседесовская автомагнитола

Отметим, что:

  • Для соединения радио надо использовать другой переходник;
  • Для антенного усилителя ТВ можно воспользоваться проводом AMP-C.

Видео обзор даст полноценную и более обширную информацию по установке, подключению использованию разъемов и распиновок штатных автомагнитол Мерседес. Не менее полезны будут и фото – материалы, схемы и инструкция по эксплуатации головного аппарата. Если есть сомнения в том, что подключение своими руками вызовет много проблем, то рекомендуем воспользоваться услугами специалистов. Цена на их услуги, правда, высокая, зато качество работ гарантируется.

Выполняем ремонт АКПП Мерседес следующих моделей:

Mercedes A-Class Mercedes B-class Mercedes C-Class Mercedes CL-Class
62.000

рублей

65.000

рублей

72.000

рублей

74.000

рублей

Mercedes CLK Mercedes CLC Mercedes ML Mercedes E-Class
68.000

рублей

71.000

рублей

77.000

рублей

73.000

рублей

Mercedes GL-Class Mercedes GLK Mercedes R-Class Mercedes S-Class
78.000

рублей

78.000

рублей

76.000

рублей

79.000

рублей

Mercedes SL-Class Mercedes CLA-Class Mercedes Sprinter Mercedes G-Class
77.000

рублей

77.000

рублей

78.000

рублей

79.000

рублей

Mercedes Viano Mercedes Vito Mercedes GLA Class Mercedes Vario
77.000

рублей

77.000

рублей

74.000

рублей

72.000

рублей

Mercedes CLS
73.000

рублей

Компания Mercedes была одной из первых в мире, которая научилась использовать в своих автомобилях автоматические коробки переключения передач собственного производства. Все последующее время компания занималась совершенствованием конструкционных решений, что позволило серьезно поднять удобство управления автомобилями. Современная коробка передач, установленная на любую модель автомобилей «MB» представляет собой весьма сложное устройство, в котором сочетаются механические и гидравлические элементы, и управляемые электроникой.

Дайте телу двигаться

Стресс – это механизм, данный нам природой для выживания. Когда первобытный человек видел пещерного льва, ему надо было либо бить, либо бежать – но при любом варианте он впадал в состояние стресса, когда все силы организма переходили в режим обеспечения работы мышц. Кровоснабжение внутренних органов при этом происходит по минимуму – именно поэтому, когда нам плохо, обостряются все хронические заболевания. До мозга же нашей биологии в такой ситуации вообще дела нет, он бесполезен – именно поэтому принимать решения, когда вам причинили боль, очень плохая идея. Итак, внутренние органы функционируют в режиме выживания, разум не то чтобы работает, зато все тело буквально скручено – ведь вы не бежите и не деретесь с пещерным львом, а напряжение, обеспеченное стрессом, должно куда-то деться. То есть ваше тело просто отравлено, и его надо спасать.

Ваш мозг может говорить вам, что лучше лежать, свернувшись в клубок, что у вас нет сил и вы скоро умрете. Не слушайте его – в состоянии стресса мозг неадекватен. Слушайте свое тело, которому нужно движение. Если вы занимались спортом – не бросайте, отправляйтесь в зал или на пробежку. Если спорт вам не друг – начинайте гулять, причем не раз в неделю, а каждый день. Помните: вы больны, и чтобы исцелиться, должны быть к себе и милосердны, и строги одновременно. Ваша задача – расходовать гормоны стресса и каждый день физически уставать. Еще одна вещь, которую надо ежедневно делать в обязательном порядке – принимать душ. В идеале – контрастный.

Как продуть коробку на Мерседес Актрос?

Зачем необходимо осуществлять продув коробки? Данную процедуру актуально выполнять, если происходил ремонт КПП Мерседес Актрос. В частности, была проведена замена отдельных механизмов трансмиссии, например, менялось сцепление, главный цилиндр. Продувка может быть по малому и большому кругу.

Алгоритм осуществления продува по малому кругу следующий:

  1. Зажигание должно быть выключено.
  2. Машина ставится на ручник. Пневомосистема должна быть полностью накачена.
  3. Включается режим «Нейтраль» (кнопка на джойстике).
  4. Включается ключом зажигание.
  5. На панели приборов будут некоторое время мигать стрелки (вверх-вниз), после чего отобразится на экране на некоторое время буква «N».
  6. Включается продув (будут слышны сигналы, свидетельствующие о смене скоростей). При этом следует удерживать кнопку нейтральной передачи на рычаге.
  7. Процесс продува завершен, когда символы перестанут мигать и загорится «N».

Если требуется осуществление продува по большому кругу, то на джойстике нужно удерживать две боковые кнопки. Процедура не отличается сложностью, каждый водитель её может осуществить самостоятельно.

Список элементов схемы Музыкальные колонки для Mercedes-Benz Sprinter (W906) 2014–2018

H4/3Левый задний боковой динамик5L
H4/4Правый задний динамик на боковой стенке9L
H4/25Левый низкочастотный среднечастотный динамик44L
H4/26Правый низкочастотный среднечастотный динамик45L
H4/27Центральный передний динамик35L
H4/33Твитер левой передней двери34L
H4/34Твитер правой передней двери37L
H4/44Твитер на задней правой стенке8L
H4/45Твитер левой задней стенки4L
H4/79Твитер левой сдвижной двери18L
H4/80Твитер правой сдвижной двери24L
H4/81Твитер на левой боковой стенке28L
H4/82Твитер на правой боковой стенке31L
H4/83НЧ-динамик с левой сдвижной дверцей19L
H4/84НЧ-динамик с правой сдвижной дверцей25L
H4/85НЧ-динамик на левой боковой стенке29L
H4/86Низкочастотный среднечастотный динамик на правой боковой стенке32L
H4/89Левый задний твитер2L
H4/90Твитер, задний правый6L
H4/91Низкочастотный и среднечастотный динамик заднего левого края3L
H4/92Низкочастотный и среднечастотный динамик правого тыла7L
N87/8Радио / радио с навигацией12A20A28A36A
U79Действительно для микроавтобуса1H6H26F
X18/23Электрический разъем кабины и крыши2E
X18/49MWH / электрический разъем 2 кабины43E
X18/64MWH / электрический разъем 5 кабины15E
X18/79Электрический разъем кабины и крыши 727E
X35/41Электрический разъем двери водителя / MWH 243H
X35/42Электрический разъем двери переднего пассажира45H
X35/108Электрический разъем исполнительного механизма / центрального замка левой сдвижной двери (8-контактный)15J
X35/109Электрический разъем исполнительного механизма / центрального замка правой сдвижной двери (8-контактный)21J
X39/67Электрический разъем перед установкой радио7A39A
X100/2MWH / электрический разъем правой сдвижной двери21H
X100/4MWH / электрический разъем левой сдвижной двери15H
X100/14Электрический разъем правой сдвижной двери21J
X100/16Электрический разъем левой сдвижной двери15J
X100/19Электрический разъем правой сдвижной двери (8-pin)21H
X100/21Электрический разъем левой сдвижной двери (8-pin)15H
Z28/1Гильза разъема заднего левого динамика (сигнал +)2G
Z28/2Соединительная муфта заднего левого динамика4G
Z28/3Гильза разъема заднего правого динамика7G
Z28/4Гильза разъема заднего правого динамика8G
Z28/68Гильза разъема динамика левой кабины36E
Z28/69Гильза разъема динамика левой кабины37E
Z28/70Гильза разъема правого динамика в кабине38E
Z28/71Гильза разъема правого динамика в кабине39E
Z28/76Гильза разъема динамика левой сдвижной двери18G
Z28/77Гильза разъема динамика левой сдвижной двери19G
Z28/78Гильза разъема динамика правой сдвижной двери24G
Z28/79Гильза разъема динамика правой сдвижной двери25G
Z28/80Соединительная муфта левой сдвижной двери / заднего динамика10E
Z28/81Соединительная муфта левой сдвижной двери / заднего динамика11E
Z28/82Соединительная муфта правой сдвижной двери / заднего динамика12E
Z28/83Соединительная муфта правой сдвижной двери / заднего динамика13E
Z28/90Соединительная муфта заднего левого переднего динамика27G
Z28/91Соединительная муфта заднего левого переднего динамика29G
Z28/92Соединительная муфта правого переднего заднего динамика30G
Z28/93Соединительная муфта правого переднего заднего динамика32G

Подключение своими руками

Распиновка на автомагнитоле мерседес

Ниже будет представлена инструкция, описывающая процесс демонтажа старого и установки нового, более функционального головного аппарата на Мерседес.

Демонтаж

Распиновка автомагнитол мерседес

Приступим к снятию:

  • В первую очередь надо отсоединить минусовой кабель от АКБ;
  • Далее надо будет заняться демонтажом автомагнитолы, которую на Мерседесах держат два фиксирующих крепления. Они представляют собой специальные приспособления, похожие на ключи. Найти их можно в бардачке автомобиля или купить, обратившись в соответствующий дилерский центр.

Продолжаем:

  • Ключи вставляем в специально предназначенные отверстия до тех пор, пока не будет услышан характерный щелчок, свидетельствующий о том, что произошло зацепление;
  • Теперь тянем за оба ключа и вынимаем автомагнитолу.

Идем дальше:

  • Отсоединяем электропроводку, которая входит в аппарат с разъемом(см.Какие бывают разъемы автомагнитол);
  • Снимаем также антенный кабель;
  • Нажимаем на фиксаторы, чтобы полностью снять аппарат.

Важные моменты демонтажа

Переходник для подключения

Советуем ознакомиться:

  • Большинство современных стандартных автомагнитол потребуют специальные приспособления для их снятия. Что касается отверстий, куда входят ключи или специальные приспособления, то они могут быть заглушены резиновыми составляющими;
  • Как правило, стандартные ключи имеют C-образную форму. Сделаны они из прочной и толстой проволоки. Вставив их в специальные отверстия, можно легко освободить фиксаторы, держащие автомагнитолу;
  • Ключи вставляются до тех пор, пока фиксаторы не разблокируются;
  • Снимать аппарат из гнезда надо медленно, используя в качестве ручек сами ключи;
  • Снимая электропроводку, рекомендуется запомнить ее расположение.

Наружный корпус

Автомагнитола и ее подключение на Мерседес

Полезно будет знать, что:

Многие встроенные автомагнитолы сидят в гнезде на салазках. Они остаются на передней панели после демонтажа аппарата.

Установка

Своими руками подключение

Приступим:

Для начала устанавливаем новую рамку на авто и фиксируем ее 2-я шурупами.

Подготавливаем проводку для новой автомагнитолы с современными функциями:

  • Прокладываем кабель для камеры заднего вида;
  • Проводим также антенный провод для ТВ;
  • Все нужные разъемы AUX, USB и Ipod желательно вывести в бардачок или другое удобное место;
  • Что касается GPS-антенны, то она устанавливается под решеткой по самому центру консоли около лобового стекла.
  • Не забываем предварительно снять верхний карман и решетку центрального динамика;
  • Устанавливаем аппарат, произведя монтаж на двусторонней липучке. Она идет в комплекте с современными автомагнитолами;
  • Кабель штатного головного аппарата для Мерседес протягиваем через правое отверстие, а разъем выводим к автомагнитоле;
  • Штатный аппарат подключаем к CAN шине автомобиля (распиновка будет как раз кстати);

Автомагнитола Мерседес-Бенц

  • От места монтажа до CAN (находится справа на стенке большинства моделей Мерседес) протягиваем 2-х жильный кабель (лучше брать с сечением 0,5 мм2);
  • Не забываем снять уголок панели, который закрывает CAN;
  • Снимаем пистоны;
  • Пины на 2-х жильный провод, идущий от автомагнитолы, надо будет обжать;
  • Теперь пины вставляем в корпус разъема, а затем подключаем к CAN;
  • Подключение почти осуществлено, и теперь можно установить назад пластиковые элементы салона;
  • Подготавливаем жгут проводов, чтобы подключить штатное головное устройство к готовому разъему Мерседес (предполагается обычный евро разъем);
  • Проводим распиновку разъема переходника, через который собственно и будет осуществляться соединение.

Заводская автомагнитола Мерседес

Подключение автомагнитолыСамо время перейти к последнему этапу – окончательной установке:

  • Находим слева и справа транспортировочные углы и откручиваем их;
  • Ставим полозья слева и справа.
  • Проводку окончательно соединяем к задней панели штатного головного аппарата;
  • Ставим магнитолу в рамку;
  • Фиксируем шурупы;
  • Включаем устройство и проверяем, как все работает.
