Как проверить катушку зажигания скутера на исправность (на примере Honda Dio и Honda Tact)

Проверка коммутатора тестером

Если у вас имеется специальный тестирующий прибор, то есть тестер, то вы можете его использовать на коммутаторе, так как в любом случае это может дать определенные результаты. Вы можете использовать простой вольтметр, можете применить более универсальный мультиметр, но в любом случае вам нужно помнить о том, что у данной части скутера имеется пять выводов – на массу, на датчик, на питание, на катушку зажигания и на выключение. Если у вас имеется только один коммутатор и тестер, то вы можете лишь проверить нулевое напряжение. Когда на одном из выходов стрелка тестера не движется, это значит, что напряжения в нем нет.

Однако не всегда следствием повреждения является полная потеря напряжения – иногда может случиться так, что на каком-либо из выходов оно будет нестабильное, заниженное и так далее. И узнать об этом не получится, если у вас нет такого же коммутатора, к которому уже были произведены замеры, для сравнения. Как вы понимаете, это лишь частичная проверка, то есть вы можете использовать данный метод для того, чтобы разобраться с тем, как проверить коммутатор на скутере «Ямаха» или на какой-либо еще конкретной модели. Но если вы хотите провести полную проверку, то придется использовать более эффективные способы. Как проверить неисправность коммутатора на скутере с максимальной точностью? Для этого вам понадобится другой рабочий скутер.

Нет искры из-за системы зажигания

Допустим, вы поставили новую не использованную ранее свечу. В большинстве случаев проблема должна решиться, но бывают исключения. Если вы тот самый невезучий владелец мопеда, следует перейти к следующей не менее популярной причине отсутствия искры – системе зажигания. Обычно нету искры на скутере из-за контактов. Чтобы убедиться в работе контактов, проверьте надежность клемм и убедитесь в надлежащем состоянии проводов. И дальше идет самое сложное – электросхема скутера.

Процесс поступления искры довольно сложный, ведь сначала электроток должен пройти несколько этапов, первым из которых является генератор. Далее ток поступает в коммутатор, накапливаясь при этом в конденсаторе. Вначале искра поступает в небольшом напряжении, но как только она проходит все этапы, в конечном итоге пройдя через катушку зажигания, напряжение повышается в сотни раз. Именно поэтому при проверке системы зажигания ни в коем случае не касайтесь места появления искры.

Система зажигания скутера

На любом скутере устанавливается провод, который глушит двигатель. Обычно он тянется от коммутатора к системе зажигания скутера. Как только вы глушите мотор, провод тушит искру. Если вы подозреваете, что искры нет из-за провода, проверить это можно следующим образом: сначала нужно найти массу « — »на катушке зажигания и « + », идущий к коммутатору. Второй контакт (к коммутатору) следует отсоединить, и тогда можно проверить сопротивление оставшегося провода, который находиться между массой и контактом. Поле нужно проверить сопротивление между массой и коммутатором соответственно. Если вы совсем не разбираетесь в катушках и электричестве, настоятельно рекомендуется попросить совет специалиста.

Это две популярные причины поломки, поэтому следует обратить на них внимание. Также отсутствие искры может быть из-за банальных причин, таких как неподключенный до конца бронепровод или неисправная поршневая группа

Поэтому следите за состоянием своего скутера и таких поломок у вас не случиться.

Технические характеристики

Общее имяDio
модельA-AF 27
Полная длина × полная ширина × общая высота (м)1,640 × 0,615 × 0,995
Расстояние оси (м)1,145
Минимальный дорожный просвет (м)0,100
Высота сиденья (м)0,700
Вес / вес автомобиля (кг)68/63
Ездовая способность (человек)1
Экономия топлива (км / л) 30 км / ч48,5
Минимальный радиус поворота (м)1,8
Модель двигателяAF18E (воздушное охлаждение, 2 цикла, одноцилиндровый)
Общее смещение (см 3 )49
Внутренний диаметр x ход (мм)39,0 × 41,4
Коэффициент сжатия7,1
Максимальная мощность (PS / об / мин)6,8 / 7,000
Максимальный крутящий момент (кгм / об / мин)0,73 / 6,500
Модель карбюратораPB80
Метод запускаТип самозапуска (комбинированное использование типа «удар»)
Тип устройства зажиганияМагнитное зажигание типа CDI
Метод смазкиОтдельный тип смазки
Емкость смазочного масла (л)1.2
Емкость топливного бака (L)5.0
Тип сцепленияСухой многодисковый тип обуви
Тип передачиПостоянно изменяемый тип скорости (Vmatic)
Передаточное число 1-я скоростьОт 2,450 до 0,850
Кастер (градусы) / След (мм)26 ° 30 ‘/ 73
Размер передних шин3,00 – 10 42 Дж
После размера шины3,00 – 10 42 Дж
Перед тормозомМеханическое считывание / завершение
После тормозаМеханическое считывание / завершение
Перед приостановкойТелескопический тип
После подвескиЕдиничная колебательная формула
Тип рамкиUnderbone

Регулируем бесконтактную систему зажигания

Бесконтактная система работает посредством датчика, коммутатора, первичной и вторичной обмоток зажигания. Когда ротор с магнитом замыкает датчик, он посылает сигнал коммутатору, который, в свою очередь, начинает накапливать ток из генератора и передавать его в первичную обмотку. Во вторичной обмотке зажигания в этот момент появляется высокое напряжение. Его цель – разжечь искру. При наличии неисправностей, перечисленных выше, регулировка проводится простым совмещением меток картера и зажигания, для этого следует снять крышку клапанов. Дальнейшие действия таковы:

  • Разбираем картер в соответствии с техническим описанием для вашего авто.
  • На роторе и картере в положении мёртвой точки двигателя делается пометка в удобном для обзора месте.
  • Вращая коленчатый вал, добиваемся искры, делаем отметину на картере относительно метки, сделанной на нём в МТД. Разница между этим метками на картере и есть опережение зажигания.
  • Разжимаем крепежные болты статора и выставляем угол опережения, соответствующий технической документации.

Важно проследить, чтобы два из трех отверстий шестерни под цепь были на уровне цилиндра, а оставшееся – над плоскостью, в которой находится цилиндр и упомянутые дырки. На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде

Нужно просто попробовать выставить зажигание

Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам

Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам

На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде. Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам.

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

Крайняя левая клемма сверху должна подключаться к датчику генератора. К находящейся под ней клемме подключают массу

Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической. Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания

Та, что находится под ней, также соединяется с минусовым проводом (массой). К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

  • Двигаемся слева направо, сначала верхний ряд, затем нижний.
  • Здесь провод от датчика генератора идет, как и в предыдущем варианте.
  • Далее идет провод катушки зажигания.
  • И в конце «глушилка» замка зажигания.
  • Первые две клеммы – минусовой провод, «масса».
  • К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

  • Датчик Холла.
  • Катушка зажигания.
  • Масса.
  • Блокировка замка зажигания.

Провод питания от высоковольтной катушки.

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

  • Оранжевый должен вести к катушке зажигания и генератору.
  • Черный – к замку зажигания.
  • Фиолетовый – датчик Холла.
  • Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

Схема проводки мопеда дельта китай

Принципиальная электрическая схема китайских скутеров изображена на рисунке:

Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.

Электрика и электрооборудование скутера

Основными компонентами в схеме 4т мопеда являются:

  • центральный замок;
  • источник зарядки аккумулятора – генератор;
  • ограничитель напряжения;
  • системы образования и контроля искры;
  • управляющие элементы для фар, стоп-сигнала, поворотов;
  • индикатор уровня топлива в баке.

В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.

Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.

Как подключить коммутатор на скутере? Общие рекомендации

На территории России предлагается огромное количество 4т скутеров. В моделях бюджетного класса установлены низкокачественные коммутаторы, которым свойственно перегорать под воздействием повышенной нагрузки или влаги. Владельцев более дорогой аппаратуры этот вопрос тоже может коснуться, ведь с помощью коммутаторов производители ограничивают максимальную скорость передвижения. Перед тем как выполнять те или иные работы, следует внимательно ознакомиться с особенностями электронной начинки вашего транспортного средства. Это позволит сэкономить много денег на обращении к профильным мастерам, сделает процедуру максимально быстрой и комфортной.

Главные отличия коммутаторов

Продукция от китайских производителей, как правило, использует один из двух разновидностей коммутаторов – DC или АС. Физическая особенность первых заключается в гораздо больших размерах. Принцип накопления энергии для передачи искры также имеет разную природу. В DC для накопления искры используется аккумуляторная батарея (коммутатор питается непосредственно от аккумулятора 12 Вольт). В случае с коммутаторами типа АС эта энергия попадает посредством применения одной катушки генератора (коммутатор питается от катушки

160 Вольт). На этом отличия между представленными разновидностями заканчиваются.

Особенности выполнения работ

Перед началом сборки не будет лишним взять с собой смартфон или цифровой фотоаппарат, чтобы ознакомиться с правильной схемой распиновки. Также можно зайти на профильные интернет-ресурсы и найти официальные изображения, показывающие схему подключения электронной начинки. Не забудьте взять полный набор электротехнических инструментов, которые могут понадобиться для полноценного проведения замены.

Найдя коммутатор, необходимо уточнить его тип. Для этого достаточно подключить мультиметр к питающему проводу, запустить зажигание и посмотреть на показания дисплея. Перед нами будет DC-тип только в том случае, если питание появится.

Бывает и так, что питание не появляется. В таком случае надо выбрать режим проверки переменного тока, выбрав диапазон, равный 200 вольтам. Прокрутите силовой агрегат с помощью стартера. В случае с коммутаторами типа АС сразу же появится питание.

Почему важно определить тип коммутатора?

Некоторые владельцы скутеров (в частности, от компании Ямаха), часто сталкиваются с проблемой правильной идентификации. Официальных мануалов практически нет, поэтому хозяевам приходится работать вслепую и верить в удачу. Покупка коммутатора, который не подходит по своей конструкции для эксплуатации на скутере, может привести к серьезным последствиям. Первым из них является мгновенный выход из строя заменяемой детали. Нет никакой разницы в том, какие именно коммутаторы устанавливаются – DC на скутер, поддерживающий только АС, и наоборот. Электронная начинка мгновенно сгорит. В некоторых случаях наблюдался выход из строя ряда других сопутствующих элементов электроники – лампочек, мини-магнитолы, сигнализации и так далее. Не зная, какой коммутатор установлен на скутере, владельцы гарантированно влетят на хорошие деньги.

Опережение зажигания скутера

Опережение зажигания — это смещение на несколько градусов момента образования искры на свече зажигания до того, как поршень двигателя достигнет верхней мертвой точки (вмт). Горючая смесь топлива и воздуха при зажигании не взрывается мгновенно, как многие полагают, а горит, — для этого горения нужно какое-то время. Двигатель будет работать эффективнее и экономичнее, когда максимум давления от взрыва горящей топливной смеси наступает именно сразу после того, как поршень минует вмт, т.е. при начале движения поршня вниз. Для этого нужно воспламенить горючую смесь еще до подхода поршня к вмт. Опережение зажигания в электронных системах зажигания CDI — коммутаторах — современных скутеров, является не регулируемым, но полностью управляется электроникой. Но для проверки момента установки зажигания на некоторых современных моделях скутеров нанесены мерные риски.

Чтобы проверить опережение зажигания скутера нужен специальный прибор — стробоскоп. Такое устройство не входит в набор инструмента обычного скутера, и не следует считать его приобретение совсем необходимым — рядовой скутерист крайне редко будет им пользоваться.

Как работает стробоскоп. Стробоскоп — устройство, в котором вспыхивает яркий свет в момент «выстрела» искры в свече. Определяя стробоскопом момент зажигания во время работы двигателя мкутера (в момент зажигания вспыхивает свет), можно видеть мерные риски и определить, на своих ли они местах относительно друг друга. Такие риски находятся на маховике генератора скутера и ответные риски на корпусе рядом с маховиком. Но, далеко не на всех моделях скутеров есть эти риски, и поэтому в этом случае стробоскоп тут не поможет.

Так как опережение зажигания определяется для какого-то определенного значения оборотов коленвала, некоторые стробоскопы оборудованы датчиком частоты вращения — учитывайте это при покупке устройства, если оно вам всё-таки нужно. Если частота вращения коленвала не регламентируется, то это обычно означает, что проверка должна проводиться на холостом ходу двигателя. В этом случае в начале нужно выяснить, соответствуют ли обороты холостого хода регламентированным характеристикам скутера. Стробоскоп подключается в соответствии с рекомендациями его изготовителя. Обычный стробоскоп имеет три провода, из которых два — это питание, третий подключается к проводу свечи. Некоторые изготовители скутеров не рекомендуют или запрещают подключать питание стробоскопа к электросети самого скутера — иначе показания будут неверны; возможно это связано с небольшими скачками нагрузки на источник питания во время вспышки стробоскопа. Проверку проводят на прогретом двигателе.

Чтобы произвести проверку опережения зажигания скутера, нужно навести стробоскоп на риски синхронизации, — они должны полностью или почти полностью совпадать. В самом нежелательном случае риски на маховике находятся на значительном отдалении от ответных рисок на корпусе при вспышках стробоскопа, или не видны вовсе. Электронная система зажигания скутера при всех ее преимуществах является неудобной в том отношении, что рядовой владелец скутера не может ее проверить, поэтому при неправильном опережении зажигания скутера, поездка в мастерскую является единственно верным методом для выяснения причины. Детали системы зажигания недешёвые, поэтому их трудно заменять по принципу «А не поломано ли это?» Можно, конечно, попробовать заменять детали, если у кого-то из знакомых есть подобный скутер, детали которого можно использовать. Ловушки мегаполиса для начинающего на «табуретке» Полезные советы скутеристу Чертёж съёмника вариатора ‘Тревожный чемоданчик’ скутериста Проблемы со скутером Словарь технических терминов Словарь скутериста Степень сжатия, компрессия двигателя, и октановое число Масло для двух- и четырехтактных двигателей Маркировка шин, таблица индексов скорости и нагрузки шин Опережение зажигания скутера Схема простейшего коммутатора, без электронного опережения Кавказский впрыск Электроскутер ? История скутера Светодиодная подсветка на скутер Шлем, очки и контактные линзы Учебник по выживанию для мотоциклистов

Катушка зажигания скутера: как проверить и определить неисправности

Задача катушки повысить напряжение, поступающее с конденсатора до 18 кв. Напряжение такое нужно для образования искры на свече зажигания. Катушка состоит из двух обмоток на сердечнике из специального железа (трансформаторного). Сердечник у обмоток общий. Крепится на раму скутера с помощью болта и отверстия 4.

Первичная обмотка имеет меньшее количество витков вокруг сердечника. Подключается к коммутатору одним концом через клемму 1. Второй конец первичной обмотки имеет общий вывод у катушки зажигания, со второй обмоткой клемма 2.

Вторичная обмотка в несколько раз больше имеет витков вокруг сердечника. Подключается к свече зажигания одним концом через соединение 3, а второй конец, как и первая обмотка, имеет общий вывод и соединяется с массой.

Как проверить катушку зажигания скутера.

Катушку будем проверять скутера Honling. Двигатель четырехтактный 50 кубовый. Снимаем катушку, отсоединяем провода. Высоковольтный провод выкручивается из катушки, как обычный болт. Первая проверка визуальная, на физические повреждения трещины корпуса. Исправность соединительных клемм. Все детали должны быть сухими и чистыми.

Следующая проверка основная с помощью, которой мы проверим исправность обмоток. В данном случае мы замерим сопротивление каждой обмотки. Этим самым убедимся в целостности обмоток. Для этого нам понадобится прибор измерения сопротивления (тестер).

Проверяем первичную обмотку

Подключаем прибор к леммам 1 и 2. Переключатель прибора устанавливаем на 200 Ом. Смотрим показания прибора. Сопротивление первой обмотки равно 1.3 Ома.

Проверяем вторичную обмотку

В этот раз прибор подключаем к клеммам 2 и 3. Переключатель устанавливаем на 20 кОм. Сопротивление вторичной обмотки равно 2.77 кОм, как показывает прибор.

Если прибор не показывает сопротивление одной из обмоток. Значит катушка зажигания, не исправна. Меняется на новую.

Как самостоятельно проверить катушку зажигания?

Проверить, как работает катушка зажигания, можно достаточно просто:

  1. Вначале, вам нужно подобраться к ней, разобрав корпус транспортного средства.
  2. К детали подходят два контакта, нужно отсоединить их.
  3. Вначале измеряется сопротивление первичной обмотки. Измерьте его мультиметром на двух клеммах проводов, которые вы отсоединили. Различные модели должны иметь разный уровень сопротивления, нормальный для вашей катушки зажигания уточняйте в технической документации.
  4. Теперь проверьте вторичную. Для нее показатели сопротивления должны быть выше (и на порядок больше, если измерения проводятся вместе с сердечником).

Как выставить зажигание на скутере

При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.

Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя

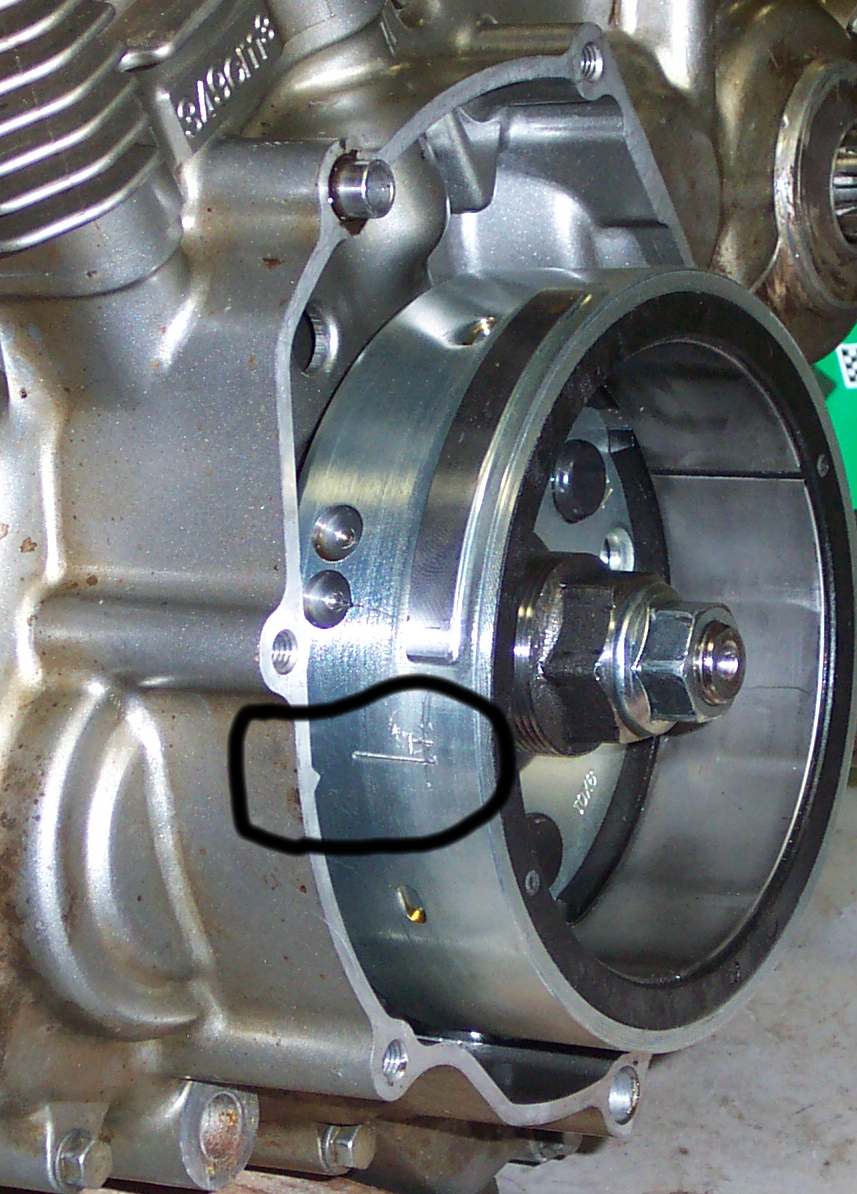

Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.


Для настройки необходимо совместить метку “Т” и выступ на картере двигателя


На разных скутерах метки могут выглядеть по разному

Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально

Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга

Стоять они должны горизонтально.


Метки на звезде ГРМ

Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.

Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.

После этого нужно сделать следующее:

  • Выставляются метки описанным выше способом.
  • Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
  • Следите за тем, чтобы метки или отверстия находились в правильном положении.

Взаимозаменяемость коммутаторов

Отдельно стоит поговорить о взаимозаменяемости коммутаторов для скутеров, так как этот вопрос волнует очень многих людей, которые пользуются данными транспортными средствами. К счастью, этот вопрос приносит только положительные эмоции, так как в большинстве случаев коммутаторы на различных моделях скутеров являются взаимозаменяемыми. Это значит, что в случае повреждения одного коммутатора вам не придется везде искать точно такой же, потому что вы сможете использовать любой другой, который сможете обнаружить.

Естественно, нельзя сказать, что абсолютно все коммутаторы взаимозаменяемые, есть некоторые моменты, на которые вам стоит обратить внимание. В первую очередь, это наличие или отсутствие датчика Холла в цепи – в некоторых моделях скутеров он заменяет катушку зажигания, и, соответственно, коммутатор, взаимодействующий с датчиком Холла, не подойдет на замену коммутатору, который взаимодействовал с катушкой зажигания

Есть и другие ограничения – например, вам не подойдет коммутатор, который используется для двигателя с отличным числом цилиндров. К счастью, в скутерах практически всегда используются двигатели с одним цилиндром, но на этот момент все равно стоит обращать внимание.

Чем БСЗ лучше контактной?

Внимательно прочитав предыдущий раздел, можно увидеть, что в системе применен индуктивный бесконтактный датчик Холла. Преимущество очевидно – нет трения и коммутации

Для сравнения обратите внимание на контактную систему. В ней прерыватель коммутирует напряжение, величина которого равна 12 Вольт

Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром.

По этим причинам необходимо постоянно следить за прерывателем, регулировать зазор, проводить своевременную замену. БСЗ лишена этих недостатков, поэтому без стороннего вмешательства система работает значительно дольше. Датчик Холла выходит из строя очень редко, как и коммутатор

Это повышает надежность системы, но требуется и соблюдать меры предосторожности, в частности, соединение коммутатора с кузовом должно быть максимально плотным, чтобы обеспечить эффективный теплообмен. Кроме того, БСЗ позволяет улучшить работу двигателя, увеличить, хоть и незначительно, его мощность, наряду с повышением надежности

Проверка по внешнему виду

Исправная деталь должна быть чистой. Допускается лишь незначительный нагар на ней. Однако если электроды расплавленные или черные, тогда искра поступать не будет. Свечи портятся от слишком богатой топливной смеси. Если изолятор белый, но на нем есть небольшие черные вкрапления и следы эрозии на электроде, это говорит о перегреве. Также об этом свидетельствуют расплавленные электроды, изолятор в пузырях. Если на детали есть масляные отложения, ее можно считать неисправной и лучше заменить на новую. Такой простейший ремонт скутера своими руками поможет снова эксплуатировать этот транспорт.

Проверка высоковольтной цепи

Неисправности высоковольтной цепи зачастую приводящие к полному либо частичному (перебою) отказу системы зажигания связаны в основном с повреждением, загрязнением или пробоем корпуса колпачка свечи зажигания или пробоем изоляции высоковольтного провода.

Как я уже говорил: ток генерируемый вторичной обмоткой катушки зажигания очень высокий и нередки случаи, когда ток подаваемый на свечу зажигания пробивает себе обходной путь через трещины в корпусе колпачка или слой грязи, пыли, трещины изоляции высоковольтного провода. Что приводит к полному отказу системы зажигания. Встречаются данные неисправности очень и очень часто и в большинстве случаев приводят к полному либо частичному (перебою) отказу системы зажигания.

Для того, чтобы проверить высоковольтную цепь, делаем следующее: Скручиваем с высоковольтного провода колпачок; вставляем в него тонкий гвоздь или кусок проволоки; подводим гвоздь к металлическому корпусу двигателя на расстояние 2-3мм ( Это важно! Расстояние между концом провода и корпусом двигателя должно быть 2-3мм иначе навернете коммутатор ) и крутим двигатель

  1. Если искра появилась значит пробит колпачок — меняем на новый.
  2. Если искры по-прежнему нет — возможно пробит или поврежден высоковольтный провод.

Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель.

  1. Если искра появилась значит пробита изоляция или оборвана центральная жила высоковольтного провода — меняем на новый
  2. Если искры нет значит по методу исключения — неисправна катушка зажигания — меняем на новую

  1. Если питание (импульс) на катушку поступает, а искры нет — проверяем массу и высоковольтную цепь.
  2. Если с массой и высоковольтной цепью все в порядке значит неисправна катушка.
  3. Если напряжение (импульс) на клеммах катушки отсутствует — замеряем напряжение на коммутаторе.
  4. Если напряжение на клемме коммутатора есть, а на клемме катушке нет значит нет массы на катушке или оборван провод соединяющий катушку с коммутатором — ищем массу либо обрыв и устраняем.
  5. Если напряжения на коммутаторе нет значит неисправен сам коммутатор либо генератор, индукционный датчик генератора или что-то другое.

Вот собственно и вся методика. Я уже несколько лет проверяю катушки именно по такому принципу. И на полную проверку с практически стопроцентной точностью у меня уходит всего несколько минут. Конечно, многим из вас данная методика может показаться сложной, но на самом деле это не совсем так. Главное — понять принцип, остальное само приложится.

Подытожим вышесказанное

Сперва лампочкой проверяем формирует ли коммутатор импульс или нет:

  • Если лампочка горит — коммутатор и модули обеспечивающие его работу 100% рабочие
  • Если лампочка не горит значит навернулся коммутатор или какой-нибудь модуль обеспечивающий его работу. И чтобы точно понять, что коммутатор неисправен нам нужно проверить все модули.
  • Если модули окажутся исправными, а коммутатор не будет формировать импульс значит он неисправен и вы его можете смело менять на новый

В заключении, хочется предостеречь вас от соблазна взять у кого-то заведомо исправный коммутатор и воткнуть его вместо своего. Да, таким экспресс-методом  неисправный коммутатор определится сразу. Если он действительно был неисправен, то с заведомо исправным искра сразу появится.

Но как мы можем быть на 100% уверены в том, что с проводкой скутера полный порядок и в нее никто до вас не успел засунуть свою умную личность?.. А вдруг там что-то коротнуло или какой-нибудь бивень намутил проводку на свой лад и тогда рабочему коммутатору придет «полная попа». И будите потом покупать два коммутатора — один тому у кого попросили, второй — себе. А оно вам нужно?

Фотоотчет: Как проверить катушку зажигания CDI скутера?

Как проверить катушку зажигания скутера на исправность (на примере Honda Dio и Honda Tact)

Катушка зажигания на скутере является неотъемлемым элементом искрообразования. Работа скутера при неисправной катушке зажигания невозможна вообще или же возможна со значительными перебоями. Сегодня мы научимся проверять катушку зажигания скутера на исправность, дабы с точностью определить в нужный момент поломку.

В качестве подопытных скутеров, были взяты Honda Dio ( AF18, AF27) и Honda Tact (AF24, AF30, AF31), как самые популярные модели скутеров на нашем рынке. Отмечу сразу, что другие модели иных производителей комплектуют свои скутерыи похожими катушками, но показания могут отличаться, поэтому данные измерения можно отнести только к подопытным экземплярам.

Итак, для начала, нужно обзавестись качественным мультиметром. Чтобы добраться к катушке зажигания, снимаем унитаз, отсоединяем свечной колпачок от свечи и идем дальше от колпачка по высоковольтному проводу. Первый попавшийся электроприбор и является той самой катушкой.

На нашем скутере (Honda Dio или Honda Tact) к катушке подходит два провода, это обычное напряжение сети 12в. именно катушка преобразует в последствии это напряжение в несколько тысяч вольт, которые на свече создадут искру.

Отсоединяем провода с клемм и начинаем проверку.

Проверка сопротивления первичной обмотки катушки зажигания скутера

Отклонения от этих показателей позволяют полагать, что катушка зажигания неисправна.

Теперь проверяем сопротивление вторичной обмотки.

Проверка вторичной обмотки катушки зажигания на скутере

О том, как проверить катушку зажигания на других скутерах, вы сможете узнать в следующих уроках. Если у вас возникли сложности с ремонтом и обслуживанием вашего скутера, вы всегда можете задать вопрос в поле комментариев, или создать тему на форуме сайта. В таком случае, суть вашей проблемы рассмотрят не только администраторы, но и другие пользователи форума.

Проверка высоковольтной цепи

Неисправности высоковольтной цепи зачастую приводящие к полному либо частичному (перебою) отказу системы зажигания связаны в основном с повреждением, загрязнением или пробоем корпуса колпачка свечи зажигания или пробоем изоляции высоковольтного провода.

Как я уже говорил: ток генерируемый вторичной обмоткой катушки зажигания очень высокий и нередки случаи, когда ток подаваемый на свечу зажигания пробивает себе обходной путь через трещины в корпусе колпачка или слой грязи, пыли, трещины изоляции высоковольтного провода. Что приводит к полному отказу системы зажигания. Встречаются данные неисправности очень и очень часто и в большинстве случаев приводят к полному либо частичному (перебою) отказу системы зажигания.

Для того, чтобы проверить высоковольтную цепь, делаем следующее: Скручиваем с высоковольтного провода колпачок; вставляем в него тонкий гвоздь или кусок проволоки; подводим гвоздь к металлическому корпусу двигателя на расстояние 2-3мм ( Это важно! Расстояние между концом провода и корпусом двигателя должно быть 2-3мм иначе навернете коммутатор ) и крутим двигатель. Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель

Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель.

Проверка коммутатора

Берем контрольную лампочку и подключаем ее одним концом к зеленому проводу массы, вторым к черно-желтому проводу катушки зажигания. Крутим стартером двигатель.

При исправном коммутаторе и модулях обеспечивающих его работоспособность лампочка мощностью 3Вт в режиме прокручивания двигателя стартером должна гореть в пол накала
