Замена задних тормозных колодок квадроцикла CFMOTO

Как прокачать тормоза на квадроцикле?

Как и у любого транспортного средства, тормоза на квадроцикле должны работать исправно, так как от этого зависит безопасность водителя. Китайские запчасти, из которых собран практически каждый квадроцикл, не отличаются высоким качеством. Для некоторых моделей мотовездеходов требуется выполнить техобслуживание сразу же после приобретения. Поэтому вопрос, как прокачать тормоза на квадроцикле, является весьма актуальным.

Прокачка тормозов на квадроцикле потребуется, если станет заметно, что эффективность дисков начала сильно снижаться. В этом случае нужно незамедлительно провести проверку целостности всех элементов системы, проверить состояние колодок, дисков, шлангов и т.д. Если все компоненты исправны, в этом случае потребуется выполнить прокачку тормозов квадроцикла.

Эта процедура достаточно простая, с ней справится даже неопытный водитель, который приобрел квадроцикл недавно. Однако в процессе работы потребуется проявить внимательность, терпение и некоторый профессионализм. Рекомендуется выполнять прокачку тормозов вместе с напарником.

К этой работе нужно отнестись ответственно. От правильности и последовательности всех действий зависит безопасность водителя квадроцикла, а также его пассажиров (если таковые присутствуют).

Интересуясь, как прокачать тормоза на кадроцикле ЦФ Мото 500, Стелс 500 GT или иных моделях, достаточно рассмотреть общие принципы проведения модификации. Процесс идентичен для большинства моделей мотовездеходов. Прокачка переднего и заднего тормоза мало чем отличается.

Стоит учесть, что контуры тормозов на квадроциклах разделены. В системе предусмотрено два тормозных бачка, не связанных друг с другом. Они отвечают за остановку задних или передних колес соответственно. В некоторых моделях тормозной бачок отвечает за все четыре колеса мотовездехода.

Если бачков два, первый из них находится на руле. Он отвечает за передние колеса. Второй тормозной бачок находится на раме. Он, соответственно, останавливает задние колеса.

Стояночный тормоз квадроцикла CF500-A

У квадроцикла CF500-А имеется стояночный тормоз – вещь, безусловно, полезная, но вот печаль: работает она только первые 200 км, а потом регулировка сбивается, и тормоз не держит. У моего коллеги на CF X6 проблема та же самая (хотя сам тормоз там включается по-другому, флажком на руле). Но к счастью, тормоз легко отрегулировать и восстановить функциональность.

Для этого нужна шлицевая отвёртка и ключ на 10.

Регулировка стояночного тормоза

Для удобства работы можно снять заднее правое колесо, но если у вас длинные и ловкие руки, то можно и не снимать.

Переключите селектор передач в нейтральное положение.

Вот регулирующий болт колодки стояночного тормоза. Он находится за задним правым колесом, почти у кардана.

Нужно ослабить контрящую гайку ключом на 10.

Теперь болт можно легко вращать. Отвёрткой сделайте несколько оборотов по часовой стрелке, пока тормозные колодки не схватят диск. Чтобы ослабить хватку, сделайте пол-оборота в обратном направлении.

Теперь нужно включить паркинг и попробовать сдвинуть квадроцикл. Можно либо толкать его, упёршись в багажник, либо прокрутить колесо ногой, уперев её в грунтозацеп.

Если квадрик поддаётся, нужно ещё поджать гайку. Когда приемлемая настройка будет достигнута, затяните контрящую гайку.

Конечно же, после этого надо ещё раз убедиться, что при снятом паркинге тормоз не держит квадроцикл.

К сожалению, через какое-то время регулировка, скорее всего, снова собьётся. И придётся регулировать снова.

Как обойтись без паркинга

Но есть способ фиксировать квадроцикл на наклонной поверхности без использования стояночного тормоза! Для это нужно на квадрике включить передачу, соответствующую направлению уклона, и выключить двигатель.

Например, если вы хотите предотвратить скатывание вперёд, включайте любую переднюю передачу и глушите мотор.

Если вы не хотите откатиться назад, включайте заднюю передачу и выключайте двигатель.

Вот и всё! Теперь квадрик не сдвинется с места.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Источник

FAQ Stels 500K: тормозная система

ВНИМАНИЕ: при полном износе колодок 500К (даже только задних) уровень тормозной жидкости в бачке сильно падает, при этом возможно попадание воздуха в тормозную систему и отказ тормозов!

Внимательно следите за уровнем тормозной жидкости и вовремя меняйте тормозные колодки (либо переклеивайте их накладки, подробнее см. раздел Расходники).

нормальный уровень ТЖ

Главный тормозной цилиндр

Главный тормозной цилиндр 500К имеет среднее качество, иногда встречаются бракованные мембраны и уплотнения, в таком случае обычно требуется замена детали целиком (оригинального ремкомплекта нет). Фото ГТЦ в разборе см. ТУТ.

Передние суппорта

Передние суппорта 500K достаточно удачны и не доставляют каких-то хлопот. Желательно периодически (как минимум при каждой замене колодок, в идеале – чаще) разрабатывать тормозные поршни, предварительно очистив последние от грязи.

Задний суппорт

Подклинивание заднего суппорта и чрезмерный износ тормозных колодок (задних) вызваны конструкцией механизма стояночного тормоза, которая не позволяет совместить достаточную свободу колодок с хорошим их зажатием при задействовании «ручника». Либо колодки стоят свободно, но стояночный тормоз не работает, либо «ручник» держит хорошо, но колодки постоянно трут о диск. Эта инженерная недоработка усугубляется постоянной эксплуатацией в условиях бездорожья (пыль, песок, грязь, вода). Кроме того, тросик «ручника» слишком длинный (необходимо укорачивание на 15-20, а то и более мм). Возможна регулировка не только за счёт тросика, но и непосредственно болтом на суппорте. С учётом неграмотной конструкции суппортов помогает ненадолго, многие владельцы (включая меня) просто выбрасывают механизм «ручника» (отверстие в суппорте глушится герметиком). На ручку стояночного тормоза (левая, с фиксатором) можно переставить тросик рабочего тормоза (получится действительно очень надёжный стояночный тормоз, который гарантированно не подведёт даже на самом крутом склоне).

Тормозные магистрали

Важно: особое внимание требуется креплению тормозной магистрали и тормозных тросиков в зоне расположения выхлопной трубы: в случае плохой фиксации возможно термическое повреждение тормозной трубки и оболочки тормозного тросика с вытекающим (во всех смыслах) отказом тормозов. Также необходимо поправить и шланг заднего суппорта, подробнее см. ТУТ

ТУТ

ТУТ.

Бачок тормозной жидкости

Дополнительно можно заменить бачок ТЖ на бачок сцепления от ВАЗ 2101-07 (бачок ТЖ от ВАЗа не подойдёт, у него два патрубка под два тормозных контура). Бачок сцепления ВАЗ больше по объему и не позволит попадать воздуху в систему даже при значительном износе колодок (а также можно купить крышку с датчиком уровня и вывести соотв. индикатор на панель). Кроме того, с ним можно прокачивать тормоза с помощью давления воздуха от колеса с использованием прокачного устройства для ВАЗов. Устройство для прокачки представляет собой соединенные вместе штуцер (как у колесного насоса), кусок шланга и крышку для бачка с ТЖ – жидкость выдавливается из системы не с помощью ГТЦ, а давлением воздуха от колеса авто. Поскольку прокачка тормозов на квадроцикле дело муторное (за один ход штока ГТЦ выдавливается мизерное количество жидкости), можно попробовать изготовить аналогичное устройство с использованием оригинальной крышки стандартного для 500К бачка. Естественно, что давление воздуха при этом нужно брать от колеса автомобиля (но не более 1,8-2,0 «атм»), т.к. десятые доли очка, «сидящие» в колесе квадроцикла, прокачать ничего не смогут. Ну а самый удобный и эффективный метод прокачки продемонстрирован в в моём отчёте о замене заднего суппорта на CF500A-basic.

Разделение тормозных контуров

Информация о разделении тормозных контуров 500K представлена в разделе Тюнинг 500K

БЫСТРАЯ НАВИГАЦИЯ по разделу «Ремонт 500K»:

Как прокачать тормоза на квадроцикле. Обслуживание

Главная → Обслуживание → Как прокачать тормоза на квадроцикле.

  • Admin
  • 17.03.2017
  • 16726
  • прокачка тормозов на квадроцикле

Если вы заметили снижение эффективности дисковых тормозов на вашем квадроцикле, мы рекомендуем немедленно проверить целостность тормозных колодок, дисков и шлангов; если с ними все в порядке, то, скорее всего, вам необходимо прокачать тормоза на квадроцикле.

Процедура прокачки предельно проста, но потребует терпения, внимательности и наличия напарника. Помните, что от правильности ваших действий зависит ваша жизнь и жизнь пассажира, поэтому постарайтесь очень внимательно отнестись к этой процедуре. И если вы не уверены, что сможете правильно выполнить прокачку тормозной системы, лучше обратитесь в сервисный центр.

Принцип прокачки задних и передних тормозов принципиально ничем не отличается, поэтому мы даем общие сведения.

Иногда тормозные контуры на квадроцикле разделены, то есть существует два тормозных бачка: один отвечает за передние колеса, второй —  за задние, но нередко вся тормозная система питается от одного бачка — переднего или заднего.

Виды тормозных бочков.

Задний тормозной бочок квадроцикла (располагается на раме).

Передний бачок квадроцикла (расположен на руле).

Вот так выглядит сливной штуцер.

Для проведения манипуляции по прокачке тормозов на квадроцикле нам потребуются:

  • Отвертка;
  • Шланг и емкость для слива старой тормозной жидкости (идеально подойдет трубка от медицинской капельницы);
  • Гаечный ключ (чаше всего на 8);
  • Тормозная жидкость (Обратитесь к инструкции вашего квадроцикла. Универсальной жидкостью считается DOT3 – DOT4);
  • Напарник;

Откручиваем крышку тормозного бачка, если требуется, то доливаем тормозную жидкость до краев.

Помните, в системе не должно быть пузырьков воздуха, поэтому в процессе постоянно контролируйте уровень тормозной жидкости в бачке и при необходимости доливайте ее.

Надеваем на штуцер трубочку и опускаем ее в подготовленную емкость, просим напарника выжать и не отпускать педаль или ручку тормоза, а сами в это время на 2-3 оборота откручиваем сливной штуцер.

После того, как напарник сообщит вам, что ручка или педаль тормоза провалилась до упора (ручку тормоза не отпускать), вы закручиваете сливной штуцер. Система закачивает новую жидкость и избавляется от старой.

Данную процедуру необходимо повторить несколько раз, до тех пор, пока в емкость для слива не потечет новая светлая тормозная жидкость без пузырьков воздуха. Постоянно следите за уровнем жидкости в бачке.

Прокачайте каждый суппорт по очереди. По окончанию процедуры поставьте крышку бачка на место, убедившись в целостности резиновой прокладки.

Если вы меняли тормозной суппорт или шланги, и в системе совсем не осталось тормозной жидкости, мы рекомендуем залить жидкость в бачок и дождаться, пока она самостоятельно достигнет суппорта (штуцер должен быть открыт), на это может потребоваться несколько часов.

Если весь воздух вышел, жидкость обновилась, а педаль по-прежнему «ватная», возможно,  воздух попал в цилиндр суппорта, тогда требуется слегка открутить крепление тормозного шланга и выпустить воздух.

При нажатии на педаль или ручку тормоза при правильно произведенной прокачке вы должны чувствовать умеренную твердость

Внимание! Перед выездом обязательно проверьте, зажимают ли диск тормозные колодки, а первые километры проезжайте с особой осторожностью, проверяя работу тормозов на маленькой скорости

Некоторые фото, использованные в статье: Тарас Мыцканюк.

Как прокачать тормоза на квадроцикле самому

Итак, если бочков два, то один из них располагается на руле, а второй, для задних колес. Находится на раме.

Для того, чтобы произвести манипуляции с прокачкой тормозов, нам потребуется:

  1. Отвертка;
  2. Шланг и какая-нибудь емкость для слива уже использованной тормозной жидкости. В идеале к качестве шланга можно использовать трубку медицинской капельницы.
  3. Гаечный ключ. Чаще всего это ключ на 8;
  4. Новая тормозная жидкость. Тормозную жидкость следует подбирать из инструкции квадроцикла, но универсальной жидкостью будет DOT3 или DOT4;
  5. Напарник.

Для начала работы следует открутить крышку тормозного бачка и, если это потребуется, то долить тормозную жидкость ровно до краев бачка. Тут желательно помнить о том, что в системе не должны быть никакие пузырьки воздуха, так что необходимо постоянно контролировать уровни тормозной жидкости и периодически, по мере необходимости, доливать ее.

Необходимо надеть на штуцер трубочку и опустить ее в подготовленную вами емкость, а потом попросить напарника как следует выжать и не отпускать ручку тормоза или педаль, а сами тем временем на несколько оборотов открутите сливной штуцер.

Немного времени спустя вам напарник скажет вам, что или педаль, или ручка тормоза провалилась до самого конца. Ручки или педаль при этом отпускать не нужно. А нужно после такого сообщения закрутить сливной штуцер.

Вышеописанную процедуру необходимо повторять несколько раз, пока в специальную емкость для слива не польется светлая новая тормозная жидкость, которая не содержит пузырьков воздуха. Необходимо постоянно следить за уровнем жидкости в бачке.

После этого необходимо прокачивать каждый суппорт, а после завершения данной процедуры поставить крышку от бачка не свое законное место, убедившись в том, что резиновая прокладка цела.

Если вы уже когда-либо меняли тормозные суппорта или делали тоже самое со шлангами, и в системе вообще нет тормозной жидкости, то лучше всего будет залить жидкость в бачок и подождать, пока она сама не дойдет до суппорта. Конечно, при этом штуцер должен находиться в открытом состоянии. Но помните о том, что на данную процедуру может уйти несколько часов.

Если весь воздух уже вышел и обновилась жидкость, но педаль все равно ватная, то, скорее всего, воздух попал уже в цилиндры суппорта. Тогда необходимо слегка открутить фиксирующее крепление тормозного шланга и попробовать выпустить воздух. Помните о том, что при нажатии на ручку или педаль тормоза вы должны чувствовать только умеренную твердость.

07 Ноября 2015

Хранение квадроцикла зимой и подготовка к сезону: консарвация и расконсерваци

28 Ноября 2015

Как сделать цепи на колеса квадроцикла своими руками

Прокачка тормозов

Когда из системы будет слита тормозная жидкость, потребуется прокачивать каждый из имеющихся суппортов. Когда эта процедура будет выполнена, нужно поставить крышку бачка на прежнее место. Перед этим нужно оценить состояние резиновой прокладки. Если она изношена, потребуется заменить сальник.

В системе не должно оставаться тормозной жидкости вообще. После проведения процедуры нужно будет залить новое средство в бачок. На это потребуется несколько часов. Жидкость заливают в бачок, а затем ждут, пока она не дойдет до суппорта. В это время штуцер должен быть открыт.

Если все будет сделано правильно, при нажатии на тормоз рычаг будет встречать небольшое сопротивление. Если же в систему попал воздух, он будет немного проваливаться.

В этом случае потребуется открутить крепление, которое фиксирует тормозной шланг. Нужно попытаться выпустить из системы воздух. Далее нужно снова нажать на тормоз, который должен быть умеренно твердым. Если это так, значит, процедура была проведена успешно.

Особенности эксплуатации и видимые причины износа деталей суппорта

В системе гидравлического тормоза скутера множество деталей, которые быстрее изнашиваются или повреждаются чем другие. Обычно это детали из резины, которые предназначенные для обеспечения герметичности и сохранения компрессии во внутреннем пространстве суппорта — пыльники, уплотнители и пр.

Большой износ или разрыв внутренней манжеты приведет к непрерывному подтеканию тормозной жидкости (это видно по подтекам из под корпуса суппорта). Повреждения внешней манжеты приведет к тому, что частички мусора и пыли будут попадать внутрь гидравлической машинки и приводить к загрязнению тормозной жидкости, она будет становится более вязкой. Ухудшение ее качеств текучести приведет к нестабильной работой всей тормозной системы, что в последующем может привести к отказу тормозов и аварийной ситуации.

Чтобы избежать подобной ситуации, нужно соблюдать общие правила по уходу:

  • своевременно и тщательно очищать внешнюю поверхность суппорта;
  • внимательно осматривать шланги и детали тормозной системы, особенно на предмет влажных подтеков на них, трещин и потери мелких деталей;
  • регулярно проводить техосмотр с разборкой, чисткой и заменой изношенных или поврежденных деталей, а также тормозной жидкости.

Гидравлическая машинка также нуждается в контроле уровня тормозной жидкости и при необходимости доливании в ее систему. Ведь низкий уровень тормозной жидкости в системе не сможет обеспечить достаточного давления для быстрого, сильного торможения.

Слив тормозной жидкости

Чтобы прокачать тормоза, потребуется сначала открутить крышку, которая закрывает тормозной бачок. Далее нужно оценить, сколько тормозной жидкости находится внутри. Чаще всего ее требуется долить. В бачок наливают тормозную жидкость до самых его краев.

Внутри системы не должно быть пузырьков воздуха. Поэтому периодически нужно контролировать жидкости в бачке. При необходимости состав доливают.

На штуцер надевают подготовленную трубочку для слива. Второй конец опускают в заранее подготовленную емкость. Далее нужно попросить напарника выжать ручку тормоза. Ее отпускать не рекомендуется до завершения работы. В некоторых моделях квадроциклов потребуется выжать педаль. Штуцер нужно открутить на 1/8 оборота (иногда больше, в зависимости от модели), а также заранее приготовить ключ на 8.

Далее нажимается тормозная ручка, и в этот момент штуцер закручивается. Ручку отпускают, а затем процедуру проводят снова. При этом количество жидкости внутри бачка постоянно контролируют. При необходимости новый состав доливают в систему.

Спустя какое-то время напарник скажет, что ручка (или педаль) до упора провалились в своем посадочном месте. Однако и в этот момент отпускать ее нельзя. После полученной от напарника информации потребуется закрутить сливной штуцер.

Процедуру выполняют несколько раз. Это нужно делать до того момента, пока в подготовленную емкость не польется чистая (новая) тормозная жидкость. В ней не должно быть пузырьков воздуха. Если они есть, новый состав был залит не до самого верха бачка. Это нужно учесть, меняя в системе тормозную жидкость.

Техобслуживание

Регулярное техническое обслуживание обеспечит безопасную и продолжительную работу мотовездехода. Контроль, смазку, очистку, регулировку и замену деталей проводят по регламенту или по мере необходимости. Без соответствующих знаний и квалификации эти процедуры лучше проводить в официальных сервисных центрах CFMOTO.

Сначала проверяют уровень и качество масла в двигателе, коробке передач, переднем и заднем редукторе. Затем приступают к другим процедурам:

  • Замена масляного фильтра;
  • Проверка уровня охлаждающей жидкости и её замена;
  • Проверка состояния пыльников шрусов;
  • Проверка свечей зажигания;
  • Чистка воздушного фильтра;
  • Снятие и чистка искрогасителя;
  • Очистка вариатора;
  • Проверка дросселя;
  • Регулировка клапанных зазоров впускных и выпускных клапанов;
  • Регулировка свободного и общего хода курка газа;
  • Проверка передних и задних тормозных колодок;
  • Проверка и замена тормозной жидкости;
  • Регулировка свободного хода рычага переднего тормоза;
  • Регулировка педали тормоза, включателя светового сигнала тормоза;
  • Проверка состояния ступичных подшипников;
  • Обслуживание стабилизатора поперечной устойчивости;
  • Обслуживание аккумуляторной батареи, замена предохранителей;
  • Регулировка и замена ламп фар;
  • Регулировка преднатяжителя пружин, хода отбоя и сжатия;
  • Смазка тросов.

Квадроцикл CF500A. Руководство — часть 38

Процедуры обслуживания и регулировки

Этот раздел описывает процедуры обслуживания по каждому элементу,

Первая проверка – после 20–часовой обкатки и затем – каждые 40 часов или каждые 1000 км. Контроль производится после снятия головки цилиндра. Увеличенный зазор клапана приводит к стукам клапана, а недостаточный зазор – к повреждению клапана и снижению мощности. Проверять зазор клапана через интервалы, приведенные выше и при необходимости производить регулировку зазора в соответствии с характеристиками при необходимости. Снять крышку 1, ручной стартер 2, контрольный колпак 3 на левом картере, 2 крышки 4 для регулировки клапана. Провернуть коленвал до совпадения линии 5 верхней мертвой точки ротора с меткой 6 на контрольном отверстии на левом картере. Вставить щуп для проверки зазора между концом штока клапана и отрегулировать болт на коромысле. Зазор клапана (в холодном состоянии): IN: 0,05–0,10мм; ЕХ: 0,17–0,22мм Примечание: Зазор клапана должен регулироваться в холодном состоянии двигателя. Регулировать зазор клапана, когда поршень находится в верхней мертвой точке хода сжатия. Если зазор не правилен, привести его в норму с помощью специального инструмента. Ослабить болт и гайку регулировки клапана, вставить щуп между концом штока клапана и болтом регулировки клапана, затянуть болт регулировки клапана, убедиться в его легком контакте с щупом, затянуть болт и гайку.

Источник

Регулировка барабанного тормоза на скутере

Регулировка барабанного тормоза скутера необходима в следующих случаях:

  • Эффективность торможения снижена.
  • Колесо постоянно притормаживает самостоятельно без нажатия на рычаг тормоза.
  • Усилие на ручку прилагается хорошее, ручка не продавливается, но скутер тормозит плохо.
  • Ручка не возвращается самостоятельно в исходное положение, из-за чего происходит притормаживание даже после того, как вы ее отпустили.
  • Слышен скрип в барабанном тормозе скутера.

Рассмотрим все моменты более подробно:

В процессе эксплуатации скутера изнашиваются накладки на тормозных колодках. Износ накладок требует большего хода рычага тормоза, вплоть до полного его продавливания. Проблема решается подкручиванием регулировочной гайки, расположенной у колеса. В случае, когда гайка затянута до упора, а нужного эффекта нет, можно переставить на 1-2 шлица сам рычаг, который находится на оси кулачка. В этом случае понадобиться снять заднее колесо.

Если колесо скутера самопроизвольно притормаживает, в первую очередь нужно проверить тормоза. Возможно, регулировочная гайка затянута больше нормы, и ее следует ослабить. Обычно на этом этапе проблема решается.

Когда вы с максимальным усилием нажимаете не рычаг тормоза, но торможения особо и не заметно, хотя и сопротивление на рычаге хорошее, следует подумать о качестве накладок, их износе и возможном загрязнении. Дело в том, что между тормозным барабаном и тормозными накладками могло попасть масло из того же сальника редуктора. Естественно, ни о какой эффективность после этого говорить не приходится. Кроме того, дешевые некачественные колодки априори не хотят выполнять возложенную на них задачу, постоянно скрипят и очень быстро изнашиваются

Поэтому очень важно при покупке колодок не экономить и отдать предпочтение именитым брендам, таким как Ferodo и Brembo.
Если тормозной рычаг не хочет активно возвращаться в исходно положение, а делает это очень вяло и нехотя, Следует проверить возвратные пружины тормозного механизма, смазать кулачок, раздвигающий колодки. Иногда банальное заедание троса может также привести к подобным последствиям.
Скрип в барабанном тормозе скутера – дело распространенное и повсеместное

Как правило, скрипят недорогие китайские колодки и ничем это не лечится. Временно помогает очистка их бензином с последующим прошкуриванием наждачкой тормозного барабана
Если скрип вас раздражает, а в качестве этих деталей вы сомневаетесь, опять же обратите внимание на качественные тормозные колодки.

Не следует забывать, что периодическое обслуживание этого узла, к примеру, одновременно с заменой покрышки скутера или любой другой операцией, связанной со снятием колеса, должно проводиться обязательно. Гораздо проще проверить элементы барабанного тормоза, смазать кулачок и очистить барабан и колодки от грязи в комплексе с другими обязательными процедурами, нежели потом специально с этой целью снимать глушитель, откручивать колесо и т.д. Однако и в последнем ничего сложного нет, весь этот процесс можно с легкостью сделать за 15 мин.

Если вы все еще сомневаетесь в своих способностях, прочитайте дополнительно:

  • Как снять заднее колесо скутера.
  • Как снять глушитель скутера.

Регулировка барабанного тормоза и замена тормозных колодок – одна из самых простых операций, вы наверняка сможете сделать это самостоятельно, без посещения специализированной мастерской.

Автосервис — Трудно запустить CF MOTO X6 ? — Решение есть!

Столкнулись с проблемой отвратительного запуска квадрика CF X6 с двигателем 500 сс, и это выражалось в том, что двигатель невозможно провернуть ни электрическим, ни ручным стартером — поршень, подходя к ВМТ, упирался «наглухо» в компрессию))). Кто то хихикнет — вот дают, такая хорошая компрессия в двигателе, а они жалуются?))).Но это скажут те, кто на собственном опыте не сталкивался с такой проблемой — сгоревшие от перегрузки стартеры, оторванные веревки ручного стартера, сорванные спины тех, у кого не получилось запустить вообще и огромная волна негатива ).Имя этой пролемы, с которой знакомы многие владельцы CF MOTO X6 во всех версиях этого аппарата — и карбюраторных, и инжекторных — ДЕКОМПРЕССОР.

Декомпрессор — это нехитрое механическое устройство, смонтированное на распределительном валу внутри двигателя. Его задача — в момент начала запуска, при начале вращения вала двигателя, обеспечить «стравливание» излишней компрессии через слегка приоткрытые выпускные клапана, облегчая при этом вращение двигателя стартером. При наборе оборотов грузик на вращающемся распредвале откидывается центробежной силой, убирая из под кулачка упор, который преоткрывал клапан. Двигатель запускается и продолжает работать.В нашем случае оказалось, что выступание этого упора от поверхности кулачка слишком мало (при замере = 0.2 мм, что практически равно тепловому зазору при регулировке). И эта проблема, похоже, » врожденная» — новые распредвалы при замере не отличались..Получается, что при запуске мотора этот упор не нажимал на рокер, т.е. клапана не приоткрывались и компрессия не «стравливалась». Это можно было решить уменьшением теплового зазора при регулировке, но с риском «прожечь» клапана при эксплуатации.Будем пробовать решить проблему переделкой механизма и увеличением выступания упора от поверхности кулачка. Посмотрим, что получится)))

Как описывалась выше возникшая у нас проблема ( а точнее, врожденная от завода), связанная с затруднениями, а чаще полной невозможностью нормального старта двигателя на CF X6, да и других мототранспортных средствах, оснащенных подобными двигателями с механическим декомпрессором, была нами успешно решена!Как и предполагалось ранее, инженеры при постройке данного мотора применили механизм, приподнимающий выпускные клапана в первые пару оборотов коленчатого вала с целью «стравить» сжимаемый в цилиндре воздух и тем самым облегчить проворачивание двигателя стартером (не важно, ручным или электрическим). После набора оборотов декомпрессор отключался и двигатель нормально пускался.Ошибкой конструкторов явилось то, что выступание поворотного кулачка декомпрессора при его срабатывании над поверхностью распредвала составляло всего 0.2 мм

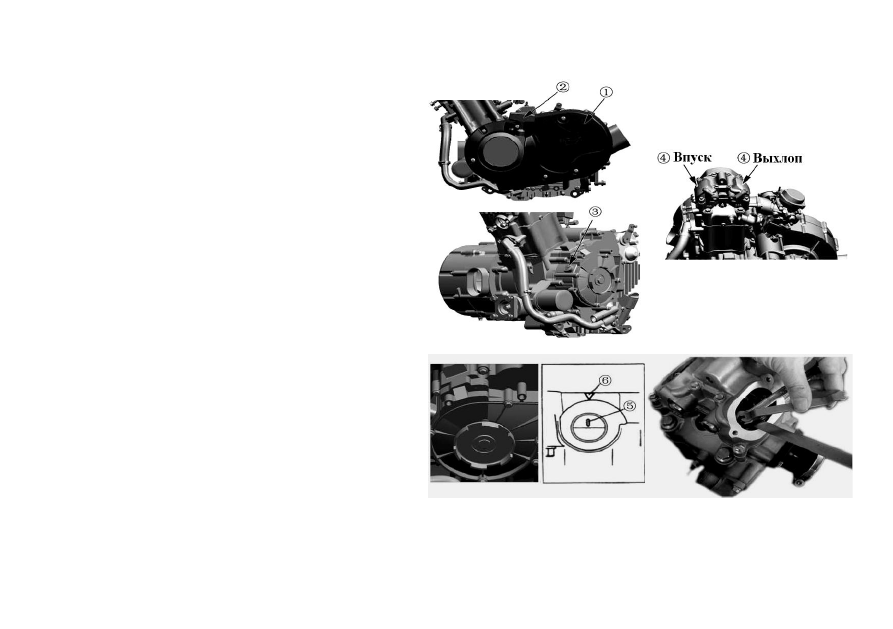

Именно такую величину имеет и тепловой зазор в клапанном механизме. То есть кулачек только касался рокера, не нажимая на него. Идея с заменой распредвала на новый ( вдруг это просто износ или брак?) оказалось ошибочной — на новой детали измеренная величина выступания кулачка оказалась такой же. Соответственно, это не заводской брак, а заводской «косяк» на уровне проэктирования)))Решение наварить рабочую поверхность кулачка до 0.6 мм оказалось верным — механизм начал работать. На большее можно не расчитывать — ограничено место, куда «убирается» кулачек.

Источник

Правила безопасности

Перед использованием мотовездехода пройдите обучение и инструктаж. Лица моложе 16 лет не допускаются к вождению. Управлять квадроциклом запрещено без защитной экипировки — шлема, защиты глаз, перчаток, ботинок, одежды с длинным рукавом и брюк. Нельзя управлять техникой в состоянии опьянения.

Перед использованием мотовездехода проверяйте его на исправность. Руки всегда должны находиться на руле, а ноги – на подножках. Не двигайтесь на квадроцикле слишком быстро — скорость должна соответствовать рельефу местности, видимости и опыту вождения.

Не передвигайтесь по льду замёрзшего водоёма. Не преодолевайте водные препятствия, глубина которых выше уровня подножек квадроцикла — это может вывести технику из строя. Перевозите пассажиров на креслах и никогда — на багажнике.

Соблюдайте особую осторожность при движении по незнакомой местности. Также будьте предельно внимательными при движении задним ходом, пробуксовке, преодолении препятствий

Подбирайте только предназначенные для вашей модели шины и поддерживайте рекомендуемое давление. Тюнингуйте мотовездеход только фирменными аксессуарами.

В случае возникновения серьёзных неисправностей рекомендуем обратиться в ближайший сервисный центр CFMOTO.

Источник
