Топливный насос

Качество топлива и срок службы бензонасоса

Практика использования электрических бензонасосов показала, что срок их службы прямо зависит от качества топлива, которое заливается в бак автомобиля. Если вы ездите на отечественно топливе, то не рассчитывайте, что устройство прослужит более 3 лет.

Конечно, в случае поломки последнего, самым лучшим будет провести его замену. Однако стоимость их может достигать от 50 у.е. и выше. Поэтому целесообразно будет провести частичный ремонт самому. Почему частичный, читайте дальше.

Самый простой путь ремонта, это из 2 — 3 залежавшихся в гараже агрегатов, собрать один рабочий, заменяя при этом только шиберную обойму. Но, к сожалению, не у всех есть запасные бензонасосы.

Устройство топливной системы

Устройство топливной системы дизеля обусловлено необходимостью обеспечивать более высокое давление горючего.

В ее состав входят следующие приборы системы питания:

1. фильтр грубой очистки; 2. фильтр тонкой очистки; 3. топливный бак; 4. топливный насос высокого давления (ТНВД); 5. подкачивающий насос; 6. форсунки.

Схема работы в целом аналогична схеме, по которой работает топливная система бензинового двигателя. Горючее из бака подается к ТНВД при помощи подкачивающего насоса шестеренчатого или помпового типа. При этом вначале топливо проходит сквозь фильтр грубой очистки, где отсеиваются крупные механические примеси, а непосредственно перед топливным насосом высокого давления стоит фильтр тонкой очистки, задерживающий мелкие посторонние частицы. Повышенные требования к чистоте горючего объясняются желанием продлить срок службы дизеля.

Устройство подкачивающего насоса

Устройство и схема работы шестеренчатого подкачивающего насоса дизеля предельно просты: это две шестерни, находящиеся в постоянном зацеплении. Во время вращения зубья играют роль лопастей и создают ток горючего по топливопроводу к ТНВД.

Главный действующий элемент помпового насоса – поршень, нагнетающий топливо. Для подачи солярки требуется два хода поршня: рабочий (или основной) и вспомогательный. Производительность подкачивающего насоса дизельного двигателя превышает потребность насоса высокого давления, поэтому часть горючего сливается из магистрали обратно в бак.

ТНВД нагнетает высокое давление в рампе, и солярка в мелкораспыленном состоянии впрыскивается в цилиндры дизеля. В действие данное устройство приводится кулачковым валом, который, в свою очередь, приводится от коленвала двигателя и вращается с меньшей частотой. Кулачок толкает плунжер топливного насоса, который выталкивает дизтопливо к форсункам.

Устройство топливного насоса высокого давления (ТНВД)

Схема внутреннего устройства ТНВД дизеля выглядит следующим образом: внутри корпуса, представляющего собой неподвижную гильзу, расположен плунжер – поршень, диаметр которого значительно меньше его длины. Вместе эти детали образуют плунжерную пару. Они притерты между собой таким образом, что зазор не превышает 4 мкм, благодаря чему не происходит утечки горючего.

Такое устройство позволяло бы обеспечить топливом мотор, работающий постоянно на одних и тех же оборотах, поскольку количество топлива, подающегося за один ход плунжера неизменно. Однако работа дизеля в разных режимах требует и разного количества горючего. Для этого устройство плунжера немного усложнено: на его поверхности имеется спиральная выточка, позволяющая менять величину активного хода при помощи механизма поворота плунжеров.

Форсунка – это устройство, играющее первостепенную роль в процессе снабжения дизеля распыленным топливом. Чем мельче будут частицы, тем качественнее получится рабочая смесь и более устойчивой будет работа дизельного двигателя. Чтобы распыление происходило равномерно во всех направлениях, форсунки изготавливают многодырчатыми.

Устройство топливных насосов

Несмотря на многолетнюю практику автомобилестроения, конструкторы применяют различные конструкции механизмов нагнетания энергоносителя. Ответ на такие вопросы как ТНВД (топливный насос высокого давления), что это такое и какие функции выполняет, кроется в устройстве агрегатов.

В классификации основных узлов систем впрыска топлива различают следующие модификации:

• Вакуумные механизмы. Созданы на базе механических устройств, привод заменен на электрический;
• Плунжерные модели. Редкие по конструкции, чаще всего это топливные насосы с форсунками высокого давления для дизельных двигателей;
• Использование центробежной силы активно используется в одноименных элементах, обладающих внушительным эксплуатационным ресурсом;
• Роликовые и шестеренчатые устройства нагнетают бензин и другое топливо за счет разрежения подвижных элементов. Отличаются устойчивыми показателями снабжения.

Механические топливные насосы

До появления моделей с электрическим приводом нового поколения эти модификации оставались основными для снабжения карбюраторных двигателей. Приводимые в движение через эксцентриковые кулачки распределительного вала обеспечивали ожидаемую точность впрыска по дозировке и временным интервалам. Альтернативные модели механических бензонасосов получали импульс от масляного насоса.

Комплектация устройства следующая:

• Толкатель с кулачком привода и рычагом;
• Возвратная пружина толкателя;
• Мембрана подвижного привода на штоке;
• Система клапанов всасывания и нагнетания;
• Фильтрующий элемент;
• Корпусная часть.

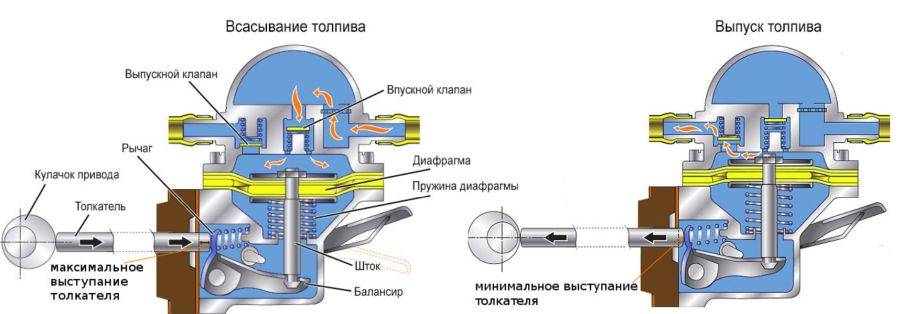

Основной принцип работы топливного механического насоса строится на базе системы, обеспечивающей создание разрежения и последующий контроль давления. Из недостатков – необходимость задания настроек (калибровки), частичная потеря мощности двигателя. Вторая проблема впоследствии была решена за счет перераспределения нагрузки с распределительного вала мотора на масляный насос.

Как проверить работу механического топливного насоса

От исправности этой детали зависит равномерность движения автомобиля. При полном выходе из строя насоса машина попросту не заведется или старт двигателя будет происходить с трудом. Обнаружить неисправность можно на холостом ходу, когда проявляются так называемые «плавающие обороты. Также выход из строя механического топливного насоса вызывают ощутимую потерю динамики.

Учитывая, что нагнетатель представляет собой сложное устройство, проверка исправности осуществляется по следующим направлениям:

• Напряжение на клеммах насоса;
• Предохранитель;
• Нормативное давление в рампе.

Если по внешним признакам не удается выявить неисправность, поломка произошла внутри сборки. В этом случае чаще всего рекомендуется полная замена агрегата.

Насосы для подачи топлива с электрическим приводом

Основным предназначением систем с импульсным управлением является обеспечение рабочего цикла двигателей с распределенным впрыском топлива. Вопрос о том, что такое электрический бензонасос, достаточно обширный, поскольку для распределения жидкостной рабочей среды используется практически весь арсенал технологий. Вакуумные, роликовые и даже вихревые устройства, каждые из таких механизмов подбирается под тип непосредственно конструктором автомобиля.

Как проверить работоспособность электрического насоса

Причины выхода из строя генератора давления топливной системы аналогичным симптомам для механических устройств. Потеря динамики, прерывистое движение, — износ бензонасоса выявляется по принципу работы. На первых этапах сервиса производится замена фильтра, проверка работоспособности предохранителя. Также в ходе опроса автовладельца может быть выявлена привычка ездить с малым количеством топлива, в результате чего агрегат работает «на сухую», подвергаясь повышенному износу.

Назначение топливоподкачивающего насоса дизельного двигателя.

1. Топливоподкачивающий насос применяют для подачи топлива из топливного бака к фильтру.

2. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к форсункам.

3. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к насосу высокого давления.

Типы топливоподкачивающих насосов, применяемых на дизельных двигателях ЯМЗ-236М и КамАЗ-740.10.

1. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого типа.

2. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы диафрагменного типа.

3. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого и диафрагменного типа.

Устройство топливоподкачивающего насоса дизельного двигателя.

1. Ведомая полумуфта, ось груза, пружина, ведущая полумуфта, корпус, па­лец ведущей полумуфты, груз, проставка.

2. Толкатель, пружины, крышка, нагнетательный клапан, седло, гильза, болт регулировочный.

3. Шток толкателя, пружины, толкатель, выпускной клапан, пробки, поршень, впускной клапан, корпус насоса, насос ручной подкачки.

Работа топливоподкачивающего насоса (ручная подкачка) дизельного двигателя.

1. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

2. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан и топливо заполняет полость А.

3. При перемещении поршня рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

Работа топливоподкачивающего насоса дизельного двигателя.

1. При перемещении поршня, рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

2. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

3. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан, и топливо заполняет полость А.

4. Работа топливоподкачивающего насоса дизельного двигателя осуществляется по принципам, указанным в ответах 2 и 3.

Изменение производительности топливоподкачивающего насоса дизельного двигателя.

1. Производительность топливоподкачивающего насоса дизельного двигателя изменяется за счет регулирования жесткости пружины поршня.

2. Производительность топливоподкачивающего насоса дизельного двигателя не изменяется.

3. При уменьшении расхода топлива двигателем давление в полости перед поршнем повышается, и силы сжатой пружины недостаточно для преодоления противодавления топлива. Вследствие этого активный ход поршня уменьшается, и соответственно, снижается подача топлива насосом. Толкатель при этом свободно перемещается в обе стороны. По мере увеличения расхода топлива двигателем, давление в полости перед поршнем уменьшается, активный ход поршня увеличивается и подача топлива насосом возрастает.

Устройство и работа топливоподачи

Система, обеспечивающая двигатель нужным количеством бензина, функционирует по такому алгоритму:

1. После включения зажигания запускается электробензонасос, поднимающий давление в магистрали после себя до определенного уровня. Электрическая цепь питания агрегата защищена предохранителем.
2. Регулятор давления топлива (общепринятая аббревиатура – РДТ) стоит на магистрали после насоса и ограничивает верхний порог напора, сбрасывая лишнее топливо обратно в бак посредством отдельного трубопровода.
3. При вращении коленчатого вала стартером и дальнейшей работе двигателя горючее поступает в топливную рампу, смешивается с воздухом и направляется к форсункам, встроенным в каждый цилиндр. Количество подаваемой в камеры сгорания смеси регулируется электронным блоком.
4. На пути к топливной рампе бензин проходит 2 ступени фильтрации. Первая – сетка, установленная в баке на всасывающем патрубке насоса, вторая – фильтр тонкой очистки на подающем бензопроводе.

Распространенная ошибка несведущих автолюбителей: если горючая смесь не поступает в цилиндры, то однозначно не работает бензонасос. Зная конструкцию топливоподачи, можно предположить и другие неполадки:

• перегорел защитный предохранитель в электрической цепи, насос вполне исправен, но не получает напряжение питания;
• засорился первичный или вторичный фильтр (иногда – оба сразу), топливо проходит в малых количествах либо не поступает вовсе;
• пришел в негодность регулятор давления, сбрасывающий львиную долю горючего обратно в бак, мотору ничего не достается;
• вышла из строя одна либо несколько форсунок.

Чтобы точно определить источник проблемы, нужно выполнить проверку работы электробензонасоса и остальных элементов. Ехать на станцию технического обслуживания необязательно – диагностические работы можно провести в собственном гараже.

Что такое бензонасос и принцип его работы

Предназначение бензонасоса кроется в поступлении топлива к двигателю автомобиля из топливного бака. Поскольку двигатель с бензобаком находятся по разные стороны друг от друга, без бензонасоса поступление топлива невозможно.

Существует два типа бензонасосов: механические и электрические. Механический бензонасос можно встретить в автомобиле карбюраторного типа. В карбюратор топливо должно подаваться под низким давлением. Электрические бензонасосы специально предназначены для топливных систем с инжекторным типом подачи топлива (форсунки).

Механический бензонасос прикрепляется снаружи топливного бака, а электрический — внутри. В некоторых двигателях предусмотрено сразу два бензонасоса: один из них работает на больших объёмах и при низком давлении внутри бака с топливом, а другой — на малых объёмах и при высоком давлении, находясь около двигателя или на нём.

Механические бензонасосы засасывают топливо из бака в двигатель. Расстояние между насосом и карбюратором небольшое. Благодаря этому они могут работать под низким давлением. Принцип работы электрических бензонасосов основан на проталкивании топлива в двигатель. Работа такого насоса контролируется электронной системой автомобиля.

При этом контроле принимается в расчёт положение дросселя, соотношение топлива и воздуха и содержание выхлопных газов. Электрические бензонасосы быстро нагреваются и сильно шумят из-за того, что работают под давлением. Из-за этого их размещают в топливном баке, так как оно заглушает шум и охлаждает насос.

Бензонасос запускается с помощью электродвигателя. После поворота замка зажигания на включение из бортового компьютера подаётся сигнал на запуск бензонасоса. Электрический заряд поступает в бензонасос. Мотор вращается в течении нескольких секунд, за это время в топливной системе создаётся необходимое давление. В случае, если в течении двух секунд сигнал не подаётся в бортовой компьютер, происходит автоматическое отключение бензонасоса.

Если аварийное отключение не произошло, топливо поступает в бензонасос через трубочку и выходит из него через односторонний клапан. Далее оно попадает в топливный фильтр, который задерживает частички мусора и грязи, и только после этого очищенное топливо поступает в двигатель. Бензонасос прекращает свою работу одновременно с двигателем.

Давление является важнейшим для бензонасоса параметром, влияющим на количество впрыскиваемого в двигатель топлива. За стабильность подачи топлива отвечает редуктор.

Трудности с подачей топлива – общие признаки

Поломки системы топливоподачи условно подразделяются на 2 группы:

1. Горючий состав вообще не попадает в цилиндры.
2. Топливо поступает с перебоями или под слабым напором.

В 1-ом случае мотор не может завестись и не схватывает в ходе вращения стартером, т. е. не работает. В такой ситуации установить причину неисправности намного легче.

Если в цилиндры поступает мало бензина, то возникают такие признаки:

• включение силового устройства «на холодную» слишком затруднено, мотор схватывает, «чихает», заводится с 3–10 попыток;
• холостой ход нестабильный, двигатель «троит»;
• активный разгон делается нереальным – внезапное раскрытие дросселя вызывает продолжительный провал, а также замедление;
• если шофер отпускает педаль акселератора, то двигатель обычно затихает;
• автомобиль сложно преодолевает подъемы, а также медленным темпом разгоняется в случае полной загрузки.

Причиной вышеупомянутых явлений могут быть в поломке топливного насоса либо иных компонентов системы. К тому же основные признаки почти одинаковые. Для выполнения четкой диагностики необходимо знать, как устроена конструкция питания машины.

Электрические бензонасосы

Здесь система более сложная, т. к. есть две разновидности: погружные устройства, размещаемые в баке, и выносные, закрепляемые отдельно. И те и другие работают от электромотора, находящегося прямо в насосе. Как проверить бензонасос?

Напряжение

Возьмите обычный тестер, а если его нет, автомобильную лампочку с присоединенными проводками. Теперь нужно обнаружить ваше устройство. Если топливный насос выносной, то располагается где-то рядом с баком. Если погружной – отыщите выходные клеммы (обычно они под задним сиденьем). Далее:

• включите зажигание;
• прикоснитесь щупами вольтметра или проводками от лампы к контактам;
• если показания прибора соответствуют 12-12,5 вольтам или лампочка загорелась, значит, напряжение на насос подается.

Проводка

Оценить ее состояние ее несложно: возьмите пару длинных проводов и напрямую подсоединитесь к насосу. Если он «завизжит», считайте, что причина неисправности найдена. А если нет? Идем дальше.

Предохранитель

Здесь все ясно: надо найти, где он находится, и заменить, или вставить «жучок». Если предохранитель перегорает, неприятность, скорее всего, связана с плюсовым проводом, идущим к бензонасосу, который замыкает на «массу».

Чтобы его обнаружить, прочитайте надписи на крышке блока предохранителей. Вытащите деталь из гнезда. На всякий случай проверять исправность реле нужно при снятых клеммах аккумуляторной батареи. На ее плюс накрутите провод и подключите его к двум точкам реле: «85» и «30». Минусовый электрод подсоедините к контакту лампочки и клемме реле «86». Второй провод от лампы должен быть подключен к контакту «87». Если лампа будет светить, реле исправно. При наличии мультиметра присоедините его щупы к клемме «85» и «86». Бесконечно большое сопротивление свидетельствует о перегорании обмотки. Но как быть, когда вы обнаружили, что работоспособность реле равна нулю, а приобрести деталь негде? Просто перемкните его контакты «87» и «30».

Как проверить давление бензонасоса

Случается, что устройство работает, но двигатель не запускается. В этом случае нужно проверить давление, которое должно составлять от 2,5 до 3,2 кг/кв. см (уточните в инструкции по эксплуатации к своей машине). При нажатии на акселератор оно поднимается в среднем на 0,5 кг/кв. см. Если нет возможности это сделать, попробуйте осмотреть фильтр грубой очистки. Чтобы вытащить его, если насос погружного типа, снимите лючок, отвернув болты. Далее проверьте топливные трубки на предмет утечки горючего. В заключение замените фильтр тонкой очистки.

Основные неисправности и ресурс топливных насосов

Внешние признаки неисправностей топливных насосов похожи на неполадки других систем двигателя:

• частичная потеря мощности, двигатель «не тянет»;
• замедленный отклик при активном нажатии на педаль «газа», двигатель «тупит»;
• неустойчивые обороты на холостом ходу;
• затрудненный пуск хорошо прогретого двигателя.

Системы питания автомобильных двигателей состоят не только из трубопроводов и качающих устройств. В них установлены фильтры грубой и тонкой очистки, регуляторы давления, переливные и обратные клапаны и электронные датчики контроля и управления.

Неполадки системы питания могут быть вызваны неисправностями других её компонентов, и не обязательно связаны с топливными насосами:

• Никто не застрахован от заливки в бак грязного или некачественного горючего на придорожной АЗС.
• Забившийся грязью сетчатый фильтр топливного модуля вызовет у владельца авто мысли об отказе электронасоса. Отложения парафина из «летней» солярки на фильтре грубой очистки или в отстойнике навлекут подозрения на подкачивающее устройство.
• Различные «очистители топливной системы» смывают отложения с днища и стенок топливного бака, забивают фильтры и сетки и, в конечном итоге, приходят в распылители форсунок.

Электрические центробежные устройства имеют наибольший ресурс про сравнению с другими типами топливных агрегатов, срок службы их достигает 200 тыс. км.

Подшипники скольжения, — втулки вала электродвигателя, изготовлены из малофрикционной бронзы и порошка графита. За весь срок службы двигателя дополнительная смазка втулок не требуется.

Распространённые «страшилки» про опасность работы электронасоса «всухую», при пустом топливном баке, необоснованны:

• Двигатель без горючего заглохнет сам и его системы отключит ЭСУД.
• Принудительно заторможенный «сухой» электронасос может выдержать под напряжением до пяти минут, после чего сгорит его предохранитель в цепи питания. Сам насос останется не повреждённым.

Загоревшаяся на приборной панели красная лампочка предупреждает водителя об уменьшении количества топлива в баке, а не об аварийной ситуации.

Основные неисправности бензонасоса

Видео: Когда «болеет» бензонасос

Все бензонасосы имеют достаточно большой ресурс работы благодаря сравнительно простой конструкции.

В механических узлах проблемы встречаются и вовсе редко. Возникают они чаще всего из-за порыва мембраны или износа приводных элементов. В первом случае насос вообще перестает качать топливо, а во втором – подает его в недостаточном количестве.

Проверить такой бензонасос не составит труда, достаточно снять верхнюю крышку и оценить состояние мембраны. Также можно от карбюратора отсоединить топливопровод, идущий от узла, опустить его в емкость и запустить мотор. У исправного элемента подача топлива осуществляется равномерными порциями достаточно мощной струей.

В инжекторных двигателях неисправность электрического топливного насоса имеет определенные признаки – автомобиль плохо запускается, заметно падение мощности, возможны перебои в работе мотора.

Конечно, такие признаки могут давать неисправности в разных системах, поэтому потребуется дополнительная диагностика в которой проверяется производительность насоса за счет замеров давления.

А вот перечень неисправностей, из-за которых данный узел работает некорректно, не так уж и много. Так, насос может перестать работать из-за сильного и систематического перегрева. Происходит это из-за привычки заливать в бак небольшие порции бензина, ведь топливо выступает в качестве охлаждающей жидкости для данного узла.

Заправка некачественным топливо запросто может привести в неисправностям. Имеющиеся в таком бензине примеси и сторонние частицы, попадая внутрь узла, приводят к усиленному износу его составных частей.

Проблемы могут возникнуть и через электрическую часть. Окисление проводки и ее повреждение может привести к тому, что на насос будет подаваться недостаточно энергии.

Отметим, что большинство неисправностей, которые происходят из-за повреждения или износа составных частей бензонасоса, устранить сложно, поэтому зачастую при нарушении его работоспособности он просто заменяется.

Где расположен бензонасос на 2106, 2107 и других моделях

Расположение бензонасоса на карбюраторных и инжекторных классических ВАЗах разное. У первых он установлен слева (если смотреть из салона) на блоке цилиндров двигателя на специальном приливе, и крепится к нему при помощи шпилек через теплоотводящую проставку из эбонита. Привод механического бензонасоса осуществляется от промежуточного вала двигателя через эксцентрик и толкатель (шток).

Механический бензонасос на классике установлен на специальном приливе на блоке цилиндров двигателя

В инжекторных «Жигулях» насос входит в конструкцию топливного модуля. Он расположен внутри бензобака. Конструкция электрического насоса состоит из электромоторчика постоянного тока и специальной формы крыльчатки, насаженной на его вал. Питание электродвигателя осуществляется от бортовой сети автомобиля. Электрическая цепь устройства защищена отдельными предохранителем и реле.

Электрический топливный насос на инжекторных моделях классики установлен в бензобаке

Communities › ГАЗ Волга › Blog › Не горит ЧЕК, не работает бензонасос…

Добрый вечер, Друзья! Всех с наступившим Новым годом!

В первый же день нового года моя кочерга решила «сделать мозги»… Завелась как обычно, но после минуты прогрева внезапно заглохла и больше не завелась.

Описываю симптомы: -Не горят лампы ЧЕК (вообще никак!, даже в режиме диагностики), давление масла, СТОП -Не жужжит бензонасос -Стартер работает -Все электроприборы работают

Что было сделано: -Проверил все предохранители в салоне и под капотом -Проверил два реле, которые рядом с диагностической вилкой путем замены на новые -Проверил контактную группу замка зажигания на предмет соединения колодки -Заменил контактную группу на новую. Реле, которые под капотом, рядом с диагностической вилкой, при повороте ключа молчат. -Вскрыл мозги. Ничего горелого нет, плата чистая. Коса тоже чистая без окисла. Паленых проводов нет. -Прозвонил на «ноге», которая цепляется к ЭБУ PIN 18 — это ПЛЮС от аккумулятора постоянный через предохранитель, PIN 19 — это я так понял МИНУС общий. Напряжение есть. А вот PIN 27 — это ПЛЮС замка зажигания отсутствует в любом его, сука, виде! (и в положении замка ВЫКЛЮЧЕНО и в положении ЗАЖИГАНИЕ, и в положении СТАРТЕР)

В связи с этим возник вопрос. Воспаленный мозг рукожопого установщика сигнализации решил убить одним выстрелом ЭБУ и бензонасос? Или где то обрыв? Что теперь то делать? Искать разрыв между замком зажигания и ЭБУ и восстанавливать в заводской вид, а сигнализацию на помойку?

Очень хочется получить грамотный технический совет.

Пы.Сы. Мозги — Микас 7.1, двигатель 406 инжектор

Источник

Распространенные неисправности

Электрический топливный насос имеет достаточно большой ресурс, который заложен в него инженерами. Но такой ресурс становится реальным только при соблюдении ряда условий, которых в процессе эксплуатации добиться удается далеко не всегда.

Учтите, что топливный насос является далеко не самым дешевым элементом, так что будет лучше создать для работы насоса условия, максимально приближенные к идеальным. Добавим, что любому ответственному автовладельцу сделать это будет очень даже не сложно.

Главными врагами насосов являются:

1. Езда с практически пустым топливным баком;
2. Загрязненный топливный фильтр или сетка бензонасоса;

В первом случае насос плохо охлаждается по причине отсутствия должного количества топлива в баке, а также возрастает риск захватить из бака осевшую в самый низ грязь и даже воздух. Все это может послужить  поводом для сокращения ресурса и/или выхода топливного насоса из строя. Старайтесь сразу же и немедленно заправляться после загорания сигнальной лампочки, а еще лучше держите в баке не менее 5-10 литров  неприкосновенного запаса.

Второй  причиной неполадок с бензонасосом является использование грязного топлива низкого качества и несвоевременная замена фильтров. Топливному  насосу необходимо постоянно поддерживать рабочее давление. Протолкнуть топливо через забитые фильтры устройству намного сложнее, а это говорит о неизбежном возрастании нагрузки на насос и повышенном его износе.

Проверка топливного насоса

Если при включении зажигания или прокрутке стартером не раздаётся характерного шума насоса со стороны бака, то надо проверить цепи питания.

Насос подключается через предохранитель и реле, а управляет всем этим электроника двигателя. Снимать модуль с бака надо после того, как станет ясно, что напряжение питания на разъёме присутствует, но электромотор не реагирует. Для контроля используется щуп с лампочкой, использование светодиодов нежелательно из-за малой нагрузки на цепь.

Признаком может быть также и повышенный шум из бака. Изношенный узел не будет создавать достаточного давления, что проверяется при помощи манометра.

Полное давление подачи «в тупик» регистрируется после пережатия гибкого шланга обратки, регулятор при этом не сработает. Конкретные данные по достаточному давлению указываются в ремонтной документации на автомобиль.

Бензонасос где находится, назначение устройства

Расположение устройства, отвечающего за бесперебойную доставку энергоносителя в рабочем режиме, зависит от его типа. Механические применяются на авто с карбюраторами, а также в качестве вспомогательной системы дизельного транспорта. Для создания активного и вместе с тем эффективного разрежения функция управления режимом накачки топлива передается распределительному валу двигателя. Даже автовладельцы, не располагающие специальными знаниями, всегда безошибочно расскажут о том, где находится механический бензонасос. При поиске неисправностей или замене этот агрегат ищут в зоне расположения двигателя.

Системы подачи топлива с электрическим приводом приводятся в действие непосредственно от аккумулятора или генератора. Это снимает ограничение на место расположения этого элемента. В зависимости от задумки конструктора нагнетатели могут располагаться в зоне топливного бака или в подкапотном пространстве. Устройство бензонасоса при этом зависит от целого ряда факторов. К числу таких относятся возложенные функции, ожидаемые динамика и мощность мотора.

Нюансы осуществления ремонта и замены бензонасоса

Для ремонта насоса нужно:

Выключить двигатель. Снять клеммы с аккумулятора автомобиля и отсоединить шланги, подходящие к агрегату.
Демонтировать и аккуратно разобрать насос

При этом нужно обратить внимание на датчик уровня топлива и соединенный с ним поплавок, который можно оборвать при вынимании модуля бензонасоса.  Процесс разборки рекомендуется фиксировать в заметки или фотографировать, чтобы не забыть последовательность установки деталей.
Проверить клапаны, ролики, подшипники, плунжеры, рейки и диафрагму. Почистить все поверхности растворителями или карбклинерами.
Установить новую деталь взамен поврежденной, выполнить монтаж насоса в обратном порядке.

В домашних условиях ремонтируют преимущественно механические насосы для карбюраторов. Износившиеся подшипники, диафрагму, пружины и клапаны можно заменить самостоятельно.

Ремонт электрических насосов, особенно для дизельных двигателей, выполняют в сервисных центрах.

Он может предполагать полную очистку топливной системы, регулировку опережения впрыска, замену привода, муфты и плунжерных пар.

Восстановление работоспособности топливного насоса

В случае, если двигатель глохнет при движении, причина неисправности может крыться в электрической его части. Проверьте реле бензонасоса. Подключите к разъёму топливного насоса контрольку (продаётся в автомобильных магазинах, представляет собой измерительное устройство с проводкой и зажимом на конце), включите зажигание и наблюдайте за поведением лампочки. Если лампочка на пару секунд загорелась — ищите причину неисправности в другом месте.

Выявленные в бензонасосе проблемы устраняются с помощью специальных ремкомплектов, приобретаемых в специализированных магазинах или у автодилеров. При необходимости подлежат замене: диафрагма, клапаны, прокладки и топливный фильтр. Некоторые из этих деталей неизбежно приходится менять время от времени. Замену деталей можно проводить самостоятельно и на СТО.

Механический насос должен качать пол-литра топлива за 30 секунд. В случае, если качается меньше топлива, восстановить его работоспособность можно путём повышения давления. Для этого прокачайте сжатым воздухом топливную магистраль, проходящую между бензонасосом и бензобаком. Кроме того, можно убрать прокладку регулирования из-под бензонасоса.

Иногда повреждения бензонасоса бывают столь критическими, что единственным выходом будет замена агрегата. Замена бензонасоса сопровождается его демонтажом. Чаще всего в негодность бензонасос приходит из-за повреждения диафрагмы. Можно закрепить повреждённый участок полиэтиленовой плёнкой.

Такого мелкого ремонта надолго не хватит, однако он поможет вам добраться до СТО, где будет производиться замена агрегата. Менять бензонасос самостоятельно не рекомендуется, доверьте эту операцию профессионалам из СТО. В случае, если автомобиль состоит на гарантийном обслуживании, бензонасос меняется по гарантии в вашем автосервисе. Удачи и лёгких дорог!

“>

Тюнинг двигателя

Для того чтобы изменить немного выходные данные двигателя, можно провести тюнинговочные работы, которые помогут улучшить показатели. Некоторым не нравится маленькая мощность, другим – количество потребляемого топлива, а иногда водитель хочет выделиться на фоне других, оптимизируя конкретную характеристику.

Первое, что можно сделать на СТО, – улучшить двигатель 406 (карбюраторный) в плане мощности. Как правило, в данном случае либо технические характеристики агрегата повышают за счет увеличения поршней, либо устанавливают турбонаддув (или отдельно турбины). Более надежным будет второй способ, однако на первый уйдет гораздо меньше сил, денег и времени.

Для того чтобы улучшить общую динамику, будет достаточно отшлифовать каналы входа и выхода.

Качество топлива

Кроме несоблюдения периодичности обслуживания еще одной частой причиной, которая приводит к неисправности бензонасоса, является бензин. Не на всех АЗС его качество одинаковое. На некоторых из них нарушаются правила транспортировки и хранения. В результате систематических заправок на таких АЗС в баке скапливается большое количество посторонних частиц, которые забивают сетку бензонасоса.

Это проявляется потерей мощности двигателя, рывками машины при движении и, как ни странно, перерасходом топлива. Приходится снимать бензонасос и проводить его обслуживание. Если этого не сделать, то ездить на машине станет невозможно, топливо просто перестанет поступать к форсункам. Причина этого хорошо видна на фото бензонасоса с забитой сеткой.
