Как заменить крестовину карданного вала
При возникновении характерных постукиваний из-под авто и вибраций в салоне, есть вероятность, что придется менять крестовину карданного вала. Опытный водитель всегда заметит непривычную работу автомобиля, тогда как новичкам рекомендуется проходить регулярную диагностику на СТО.
Самостоятельная диагностика
Проверить состояние карданного вала можно самостоятельно. Для этого понадобится установить автомобиль на «яму» и провести тест: одной рукой удерживать вал, а другой — фланец ведущей шестеренки редуктора, при этом пытаться провернуть их друг к другу. При возникновении даже небольшого люфта, причина неисправности кроется в крестовине.
Важно: при работах с крестовиной карданного вала рекомендуется отметить вилки крестовин, чтобы последующий монтаж прошел без проблем
Как снять и установить крестовину кардана
Первым делом острыми плоскогубцами убирают стопорные кольца. Посредством молотка и мягкой выколотки снимают подшипники из вилки.
В ходе выдавливания подшипников могли образоваться заусеницы, которые следует убрать напильником. Пазы и посадочные отверстия очищаются посредством мелкой «наждачки».
Во вторую очередь устанавливают новую крестовину, для чего снимают обе чашки, заправляют новую деталь в «ушко» и надевают одну чашку, при этом важно не рассыпать иголки. При помощи выколотки осаждают чашку до выемки стопорного кольца, после чего устанавливают ее и переворачивают карданный вал
При помощи выколотки осаждают чашку до выемки стопорного кольца, после чего устанавливают ее и переворачивают карданный вал.
Третьим шагом становится — запрессовка чашек, для чего крестовину сдвигают в сторону чашки и действуют аналогично вышеописанным манипуляциям. Согласно заверениям специалистов. Вторую чашку устанавливать сложно, но доступно.
Важно: при установке крестовины кардана обязательно нужно смазать детали, кроме самих шипов, так как может образоваться воздушная подушка. Рекомендации по демонтажу и установке крестовины кардана
Рекомендации по демонтажу и установке крестовины кардана
При сборке шарниров важно исключить перекосы, иначе вновь придется снимать крестовину. При работе с выколоткой и молотком не стоит усердствовать, чтобы не повредить крестовину
При работе с выколоткой и молотком не стоит усердствовать, чтобы не повредить крестовину.
Монтаж кардана производится в обратном порядке, при этом стоит воспользоваться оставленными метками. Чтобы определить кардан в муфту на шлицы нужно слегка пристукнуть по торцу фланца.
В список инструментов, необходимы для замены крестовины карданного вала входит молоток, плоскогубцы, рожковые и торцевые ключи, отвертки и металлическая выколотка из меди или алюминия.
Именно те ощущения. Опыт эксплуатации шин Bridgestone Turanza T005.
Смотреть все фото новости >>
Виды карданных валов
Тип карданной передачи зависит от назначения. Компоновка разрабатывается на стадии проектирования. Выбор, зачем нужен карданный вал конкретной конструкции определяется техническими характеристиками автомобиля. В некоторых случаях необходим монтаж многовального механизма с несколькими шарнирами.
Асинхронные
Асинхронная схема применяется во многих автомобилях с задним или полным приводом. Особенность – в процессе движения формируются неравные угловые скорости. Это происходит из-за соединения двух вилок с помощью крестовины под прямым углом. Второстепенный вал 2 раза отстает и 2 раза обгоняет главный. Для компенсации устанавливают дополнительные карданные шарниры неравных скоростей. Они монтируются на концах вала. При такой схеме допускается изменение угла между трубами до 20°. Недостаток – из-за усложнения нужно частое обслуживание, ремонт.
Синхронные
Решением проблемы асинхронных моделей стали ШРУСы – шарниры равных угловых скоростей. Они имеют различную конструкцию. На автомобилях Pegout и Renault монтируют «Трипод». В нем передача крутящего момента происходит через 3 сферических ролика. Они скользят в пазах вилки ведомого вала. Особенность синхронных карданов – возможность работать при углах отклонения до 70°. Происходит снижение вибрации, увеличивается безремонтный срок эксплуатации. Недостатки – есть вероятность повреждения пыльников на бездорожье.
Гибкая и жесткая полукарданная передача
Это одна из разновидностей карданного вала, предназначенная для компенсации угловых поворотов, небольшого изменения расстояния между КПП и задним мостом во время движения. Упругое звено изготавливается из резинотканевого материала или резины. Компенсация изменения угла происходит за счет сжатия или растяжения этого элемента. Жесткий карданный шарнир устанавливается в автомобилях редко. Причина – низкая степень надежности, повышенный шум во время работы. Конструкция применяется для компенсации дефектов монтажа.
Как проверить состояние карданного вала
Первые признаки появления неисправностей в кардане – шум и повышенная вибрация. Вторичные «симптомы» – протечка масла в месте состыковки вала с КПП, во время переключения передачи возникает стук. Для проверки необходима эстакада или смотровая яма. Нужен свободный доступ ко всем элементам, хорошее освещение.
Какие узлы необходимо проверить:
- Крепления. Проверка наличия гроверной шайбы и степени ее затянутости на гайке промежуточной опоры и соединения фланцев. Возможный дефект – появление люфта и вибрации.
- Состояние эластичной муфты. Возможно нарушение целостности, механические повреждения. Они влияют на степень компенсации смещений элементов карданного вала. Проверка – медленное вращение кардана по часовой стрелке и обратно. Должен отсутствовать люфт.
- Появление зазоров между скользящей вилкой и валом. Причина – износ деталей. Для контроля нужно повернуть вал с муфтой. Если происходят «биения», есть люфт, необходима замена скользящей вилки.
- Шарниры. Проверку удобно делать с помощью шлицевой отвертки. Она вставляется в проушины вилок. Признак неисправности – при движении есть люфт.
- Подвесной подшипник. Если во время раскачивания вала наблюдается биение подшипника, это указывает на его замену.
Балансировку кардана рекомендуется делать на стенде. Для этого на вал устанавливают специальные пластины-балансиры. После работы проверяется их состояние
Альтернативный способ – токарная обработка.Важно: можно попытаться сделать балансировку кардана в домашних условиях. Но это не гарантирует полное устранение дефектов
Как проводится замена крестовины
Менять эту делать удобнее всего при снятом карданном валу. Хотя, если величина дорожного просвета авто позволяет и нет возможности загнать его на яму или эстакаду, то можно сделать это и так, особенно в случае с грузовыми авто. Снимать вал тоже можно без ямы. Хотя времени, сил и нервов на ремонт уйдет несравнимо больше. В первом случае порядок действий будет такой:
- Соблюдая технику безопасности, нужно заблокировать колеса авто. После этого нужно включить любую передачу (чтобы карданный вал не вращался).
- Пометить расположение всех деталей, которые будут сниматься, относительно друг друга.
- Открутить карданные болты (крепят вал к фланцу моста). Их четыре штуки.
- Открутить крепление подвесного подшипника (две гайки).
- Вытащить карданный вал из коробки передач (там шлицевое соединение).
После того, как вал будет извлечен, можно будет снять крестовину кардана. Для этого потребуются круглогубцы, мощная плоская отвертка, молоток и круглая наставка (стержень, трубка). Диаметр ее должен быть чуть меньше диаметра проушин, в которых закреплены концы крестовины. Будет намного удобнее работать, если зажимать вал в тисках.
Далее потребуется выполнить следующее:
необходимо вынуть фиксирующие кольца, удерживающие концы крестовины в проушинах. Для этой операции нужны круглогубцы. Если кольца слишком зажаты, то стоит постучать по ним молотком через наставку, чтобы чашки на концах крестовины немного просели;

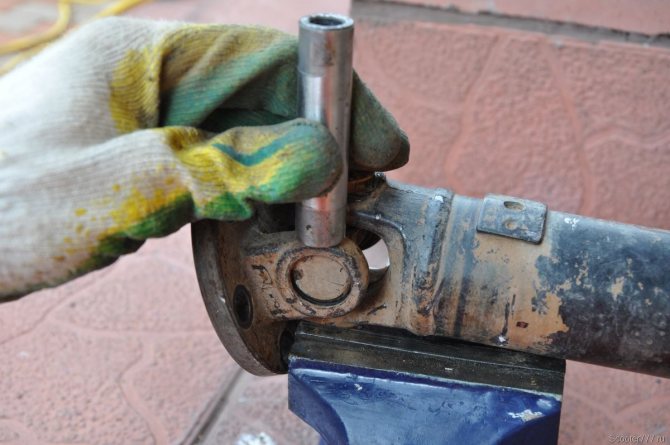

после извлечения колец нужно выбить чашки из проушин. Делается это при помощи все той же наставки и молотка
Важно помнить, что наносить удары по самому кардану не рекомендуется. В процессе такого снятия крестовины чашка, по которой наносятся удары, будет просаживаться внутрь, а с другой стороны вилки чашка будет выходить наружу до определенного предела. В некоторых случаях чашки могут выпасть сами, но часто их нужно вытаскивать, используя различные подходящие инструменты: клещи, газовый ключ и так далее
Таким же образом вынимаются все четыре чашки;
когда крестовина будет извлечена, желательно очистить проушины и саму вилку от грязи при помощи металлической щетки. По внутренним поверхностям рекомендуется пройтись наждачкой, очистить канавки стопорных колец и хорошо вытереть все от пыли.
В некоторых случаях чашки могут выпасть сами, но часто их нужно вытаскивать, используя различные подходящие инструменты: клещи, газовый ключ и так далее. Таким же образом вынимаются все четыре чашки;
когда крестовина будет извлечена, желательно очистить проушины и саму вилку от грязи при помощи металлической щетки. По внутренним поверхностям рекомендуется пройтись наждачкой, очистить канавки стопорных колец и хорошо вытереть все от пыли.
Следует отдельно добавить, что существуют специальные съемники для крестовин. Однако, на практике они используются крайне редко даже в условиях ремонта на крупных СТО. Добавим, что никакого специнструмента не потребуется и во время замены крестовины, так как установка новой детали также не представляет ничего сложного.
Легко руками снимаются две противоположные чашки
Действовать нужно осторожно, чтобы не рассыпался игольчатый подшипник
Важно обратить внимание на наличие смазки под чашкой.
Крестовина помещается между проушинами на вилке вала, после чего надеваются чашки. На этом этапе они легко утапливаются пальцами, насколько возможно, а потом при помощи молотка и наставки опускаются так, чтобы открылись канавки стопорных колец.
Устанавливаются стопорные кольца.
Проделывается та же операция с другими концами крестовины.
Замена крестовины кардана закончена
Теперь можно его устанавливать назад. Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда
Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда
Иногда достаточно произвести смазку. Без съема это возможно сделать в том случае, когда установлена крестовина с масленкой – специальным отверстием для ввода смазки. В том, как смазывать крестовины кардана, нет ничего особенного. Для этой процедуры понадобится только специальный инструмент – шприц. Заправить его можно либо специальной смазкой для крестовин, либо использовать обычный литол
Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда. Иногда достаточно произвести смазку. Без съема это возможно сделать в том случае, когда установлена крестовина с масленкой – специальным отверстием для ввода смазки. В том, как смазывать крестовины кардана, нет ничего особенного. Для этой процедуры понадобится только специальный инструмент – шприц. Заправить его можно либо специальной смазкой для крестовин, либо использовать обычный литол.
Снятие вала и замена крестовины
Прежде чем снимать сам кардан, нужно пометить положения вилок, дабы не допустить грубых ошибок при установлении обратно всей конструкции. Неправильная установка спровоцирует возникновение вибраций и биения. Придется заново всё разбирать, а после обратно собирать – лишние нервы и хлопоты.
Включенная первая или вторая передача значительно облегчит проведение ремонтной работы. Таким образом, можно заблокировать сам кардан, что поспособствует легкости обращения с валом
Последующая работа сводится к таким действиям:
- Освобождаем болты, закрепляющие заднюю вилку к фланцу редуктора
- Снимаем промежуточную опору подшипника
- Изымаем вал со стороны коробки, путем его снятия со шлицов
- Очищаем кардан от пыли и грязи
- Вооружаемся острыми пассатижами, и извлекаем стопорные кольца
- Лучше всего надеть очки или другие средства защиты глаз, так как кольца имеют свойства вылетать
- Подбираем проставку, вооружаемся молотком
- Так как старая крестовина никакой ценности не несет, выбиваем через проставку пробку
- Демонтируем крестовину
Установка элемента вала осуществляется так:
- Заводим деталь в проушину вала и вбиваем пробку
- Вставляем крестовину и монтируем первую пробку до канавки кольца
- Слегка проворачиваем вал и несильными ударами забиваем пробку до упора
- Убеждаемся в том, что поверхность рабочих деталей чистая, и после устанавливаем вторую пробку
- Затем проверяем работу крестовины, она должна вращаться без подклинивания
- Монтируем второе стопорное кольцо
- Еще раз проверяем работоспособность всей конструкции, смазываем шлицы и устанавливаем вал на место
Если вся работа была проделана правильно, шумы, биения и прочие неприятные симптомы поломки кардана должны исчезнуть. Если же проблема наблюдаются и после проведения ремонтных работ, высока вероятность того, что при сборке были допущены какие-либо нарушения.
Назначение крестовины кардана ВАЗ 2106
При движении автомобиля оси транспортного средства не всегда находятся на одной прямой. Они меняют своё положение друг относительно друга и расстояние между осями также меняется. На ВАЗ 2106, как и на многих других авто, крутящий момент от КПП к заднему мосту передаётся посредством кардана, на концах которого установлены крестовины (шарниры). Именно они являются главным звеном карданной передачи, которое соединяет коробку передач и ведущую шестерню редуктора заднего моста. На крестовину кардана возлагается ещё одна немаловажная функция — способность гашения возможной деформации карданного соединения, обусловленной постоянным движением всех его элементов.
Из чего состоят крестовины кардана
Конструктивно карданный шарнир выполнен в виде крестообразной детали с игольчатыми подшипниками, уплотнителями и крышками, которые фиксируются стопором.
Крестовина

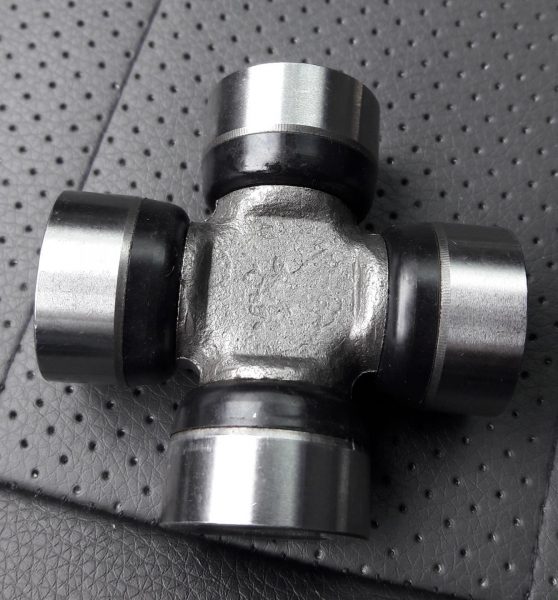

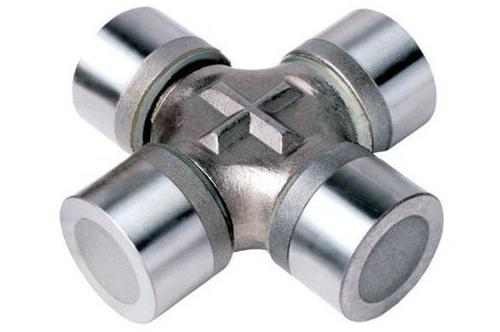

Сама крестовина — изделие с перпендикулярными осями в виде шипов, опирающимися на подшипники. Материалом изготовления детали является высоколегированная сталь, обладающая высокой прочностью. Такие свойства позволяют крестовине выдерживать большие нагрузки в течение длительного времени.
Подшипник
Внешняя часть подшипников представляет собой стакан (чашку), внутренняя — шип крестовины. Перемещение чашки вокруг оси шипа возможно благодаря иголкам, расположенным между этими двумя элементами. Для защиты подшипника от воздействия пыли и влаги, а также для удержания смазки применяются пыльники и манжеты. В некоторых конструкциях торец шипа крестовины упирается в дно чашки через специальную шайбу, которая представляет собой упорный подшипник.
Стопор
Чашки подшипников в отверстиях вилок и фланцев могут фиксироваться разными способами:
- стопорными кольцами (внутренними или внешними);
- прижимными планками либо крышками;
- кернением.
Принцип работы
Он очень и очень прост. Вся работа вала по передаче крутящего момента выполняется при помощи шарнирных соединений. Так, энергия вращения может передаваться от вала КПП на мосты, если валы находятся в разных плоскостях. Шарнирами являются крестовины. Именно благодаря им происходит вращение под переменными углами. Эта деталь часто выходит из строя и требует ремонта. Замена крестовин кардана необходима, если угол вращения — больше 20 градусов. Деталь подвергается огромным нагрузкам и очень быстро изнашивается. В результате вал теряет свой баланс, стучит и вибрирует.
Операция по замене выполняется довольно просто, а сам вал – это один из самых ремонтопригодных механизмов в автомобиле. Снять эту конструкцию очень просто. Ремонт заключается в установке новых комплектующих.
Замена крестовины
Перед заменой снимается кардан. Но прежде чем разбирать, необходимо учесть ряд моментов:
- Для более лёгкого откручивания гаек их необходимо смазать ВД-40.
- Пометить зубилом фланца кардана и заднего моста для предотвращения вибрации.
- Для сохранения резьбы применяют изогнутый накидной ключ.
- При прокручивании болтов их фиксируют отвёрткой.
Начинается всё с отворачивания четырёх штифтов на механизме. Снимается крепление подвесного подшипника. Затем и кардан. Он достаётся из шлицевого соединения КПП. Этот фрагмент обматывают материей для предотвращения попадания песка.
Далее потребуются следующие инструменты: молоток, круглогубцы, широкая отвёртка и трубка соответствующего калибра. Механизм зажимается тисками. Крестовины снимаются специальными приспособлениями. После вынимаются стопорные кольца. Затем происходит выбивание чашки из проушин. Применяют молоток и проставку. Подготавливаем детали и устанавливаем крестовину.

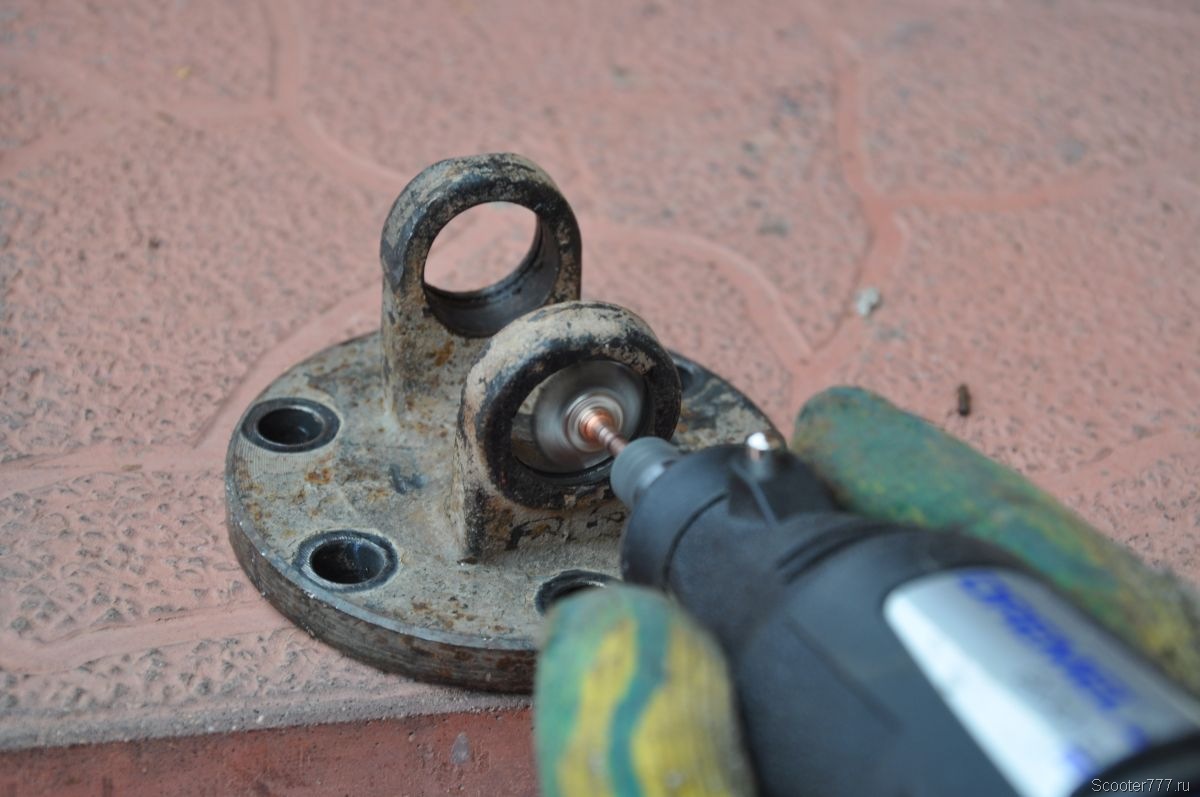

Важно! Для улучшения качества починки необходимо произвести чистку проушины и вилки от грязи и удалить ржавчину. Для этого применяются щётка с металлическим ворсинками и наждачная бумага
Поверхности внутри тоже стоит обработать и смазать, прежде чем проводить установку. Шилом или тонкой отвёрткой производится чистка колец. Крестовину отделяем от чашек и устанавливаем её между проушин. При снятии чаш стоит внимательно следить за иголками, чтобы те не рассыпались. После чего их возвращают на крестовину и топят до открытия стопорных канавок. Под конец заменяются кольца
Для этого применяются щётка с металлическим ворсинками и наждачная бумага. Поверхности внутри тоже стоит обработать и смазать, прежде чем проводить установку. Шилом или тонкой отвёрткой производится чистка колец. Крестовину отделяем от чашек и устанавливаем её между проушин. При снятии чаш стоит внимательно следить за иголками, чтобы те не рассыпались. После чего их возвращают на крестовину и топят до открытия стопорных канавок. Под конец заменяются кольца.
Замена крестовины карданного вала
Чтобы поменять крестовину карданного вала надо установить автомобиль на смотровую яму или эстакаду. Стоит отметить, что осуществить замену крестовины карданного вала, в теории, можно и без снятия кардана, используя специальный съемник. Но на практике, это, что называется, «морочить себе голову», посему подавляющее большинство делает замену крестовины на снятом карданном валу.
Будет полезно: Как устранить течь антифриза: причины и возможные решения
Метки на карданном валу
Как снять карданный вал и крестовину
1) Чтобы снять карданный вал нужно открутить ключом на 13 два болта крепления подвесного подшипника к поперечной опоре. Затем открутить гайки соединения кардана с хвостовиком заднего моста. После снятия кардана нужно отметить положение вилок, чтобы не было дисбаланса. В противном случае карданный вал будет «бить».
2) Сняв карданный вал и пометив его части, следует приступать к снятию стопорных колец. Чтобы они были посговорчивей их можно попрыскать WD-40. Стопорные кольца снимаются после сжатия пассатижами за специальные пазы.
3) Установить карданный вал таким образом, чтобы крестовина была на весу и с помощью наставки и молотка выбить чашку крестовины. Повернуть кардан и вынуть показавшуюся чашку, ту же процедуру проделать с остальными чашками и вынуть крестовину.
Установка крестовины карданного вала
4) Снять две чашки с противоположных сторон крестовины и заправить их (стороны) в проушины. Аккуратно надеть чашку, не рассыпав иголки, и просадить ее рассчитанными ударами пока не появится посадочное место под стопорное кольцо. Затем установить стопор, перевернуть вал и повторить действия. Совместить с другой половиной кардана (согласно меткам), установить на ней чашки и зафиксировать их стопорными кольцами таким же образом.
В принципе, на этом непосредственная замена крестовины карданного вала может считаться законченной. Осталось установить кардан на место, не забыв о метках и предварительно смазав шлицы. Стоит отметить, что основные ошибки при замене крестовины кардана это отсутствие меток и неаккуратная установка чашек, при которой высыпаются иголки
Уделив внимание этим моментам, правильная замена крестовины карданного вала будет вполне посильным делом
Крестовины под кернение, стопорные кольца и стопорные крышки
Существует более шеснадцати типов крепления крестовин, которые могут применяться на автомобилях, спецтехнике, валах отбора мощности, промышленном оборудовании и в других областях, где присутствует карданная передача. У нас Вы сможете найти крестовину практически на любую технику, независимо от редкости и года выпуска. Полный перечень крестовин, которые вы можете приобрести у нас в разделе каталог крестовин кардана. При этом на карданных валах легковых и грузовых автомобилей используется лишь четыре основных типа:
|
|
|
|
| Неразборная крестовина под «кернение» | Крестовина под внешние стопорные кольца | Крестовина под внутренние стопорные кольца | Крестовины под стопорные крышки |
Неразборная крестовина под «кернение» используется практически на всех современных легковых автомобилях, кроссоверах и микроавтобусах и предполагает особый метод установки крестовин «кернением». Этот способ предполагает натягивание металла с проушин на крестовину для ее фиксации.
Замена крестовин кардана: как понять, что пора?
Эта составляющая считается одной из основных частей конструкции. Именно на нее возложена главная роль по передаче энергии вращения от источника к рабочему механизму мостов. Если крестовина лишь слегка изношена, то вал уже не может эффективно решать свои задачи.
В этой ситуации есть серьезный риск поломок и других узлов в автомобиле. Также сломанная деталь значительно понижает безопасность передвижения в таком авто.
Итак, замена крестовин кардана требуется, если из-под дна автомобиля слышны характерные звенящие металлические стуки, различный стук, ощутимые вибрации в ходовых системах. Также поставить диагноз можно по прерывистым свистящим звукам при работе двигателя на низких оборотах. Если загнать машину на эстакаду, поднять подъемником, то можно заметить ощутимый люфт. Если вы слышите стук, когда жмете или отпускаете педаль акселератора, это тоже сигнал к скорой замене.
Признаки неисправности крестовин
Крестовина ВАЗ 2106, как и любая другая деталь автомобиля, имеет определённый срок службы. Теоретически ресурс детали довольно большой, около 500 тыс. км., но реальные цифры в 10 раз меньше. Поэтому замену приходится проводить через 50–70 тыс. км пробега. Обусловлено это не только качеством деталей, но и нашими дорогами, интенсивностью эксплуатации автомобиля. Отсутствие периодического обслуживания крестовин только приближает необходимость их замены. О том, что с шарниром возникли какие-то неполадки, свидетельствуют характерные признаки:
- удары и стуки;
- вибрации ходовой части;
- скрипы во время движения или ускорения.
Будет полезно: Гнутся ли клапана при обрыве ремня грм: как определить самому
Щелчки и удары
Часто проблемы с крестовинами появляются при повреждении уплотнителей и попадании внутрь подшипников пыли, песка, грязи и воды. Все эти факторы негативно влияют на ресурс изделия. При износе шарниров будут слышны щелчки во время переключения передач на ходу, удары на скорости около 90 км/ч, также появляется хруст либо шуршание. При возникновении металлических звуков рекомендуется покрутить части кардана, например, установив авто на эстакаду. При обнаружении большого люфта крестовины нужно будет заменить.
Видео: люфт крестовины кардана
Если на моём автомобиле появляются щелчки в области кардана, но при этом я уверен, что крестовины ещё в хорошем состоянии и должны походить, то, скорей всего, в шарнирах попросту недостаточно смазки, для чего их нужно прошприцевать. Советую при появлении щелчков не затягивать с обслуживанием, поскольку подшипники будут разбиваться и без замены крестовины обойтись уже не удастся.
Скрипы
Причина скрипов в районе карданного вала обычно связана с закисанием крестовин. Проблема хорошо заметна в начале движения и при езде с малой скоростью, при этом машина скрипит как старая телега.
Неисправность появляется при отсутствии обслуживания шарниров, когда подшипник попросту не справляется со своей задачей. Иногда после снятия кардана обнаруживается, что крестовина не движется вообще ни в какие стороны.
Видео: как скрипит крестовина кардана
Вибрация
Неисправности в виде вибрации с шарнирами кардана могут проявляться при движении вперёд или задним ходом. Проблема может присутствовать как со старыми подшипниками, так и с новыми. В первом случае неисправность обусловлена подклиниванием одного из шарниров. Если же вибрация сохранилась после замены крестовины, то, возможно, была установлена некачественная деталь либо монтаж выполнен неправильно. Крестовина, будь то старая или новая, должна двигаться в любую из четырёх сторон свободно и без заеданий. Если при движении шарнира руками приходится прилагать небольшие усилия, можно слегка постучать по чашке подшипника, возможно, он плохо сел.
Вибрации карданного вала могут быть связаны с нарушением балансировки. Причина может крыться в ударе по кардану чем-то твёрдым, например, при наезде на камень. Также могла отвалиться балансировочная пластина с вала. В таких ситуациях придётся посетить автосервис для устранения разбалансировки, а возможно и заменить сам вал.
Вибрации кардана бывают вызваны не только выходом из строя крестовины. Из личного опыта могу сказать, что проблема проявляется также при поломке подвесного подшипника, когда обрывается резина, в которой он удерживается. Особенно отчётливо вибрация слышна при движении задним ходом и в начале движения на первой передаче. Поэтому прежде чем приниматься за замену крестовины, нелишним будет проверить и опору карданного вала.
