Замена колодок барабанного тормоза на скутере

Предупреждения

Проверьте и дважды проверьте, что тормозные колодки надежно удерживаются на месте зажимами и крепежными болтами. Незакрепленная колодка может привести к опасной потере управления или торможению.
Ни при каких обстоятельствах не используйте WD-40 или аналогичные продукты на тормозных дисках вашего мотоцикла. WD-40 обладает смазывающими свойствами, которые ухудшают тормозные способности вашего мотоцикла, что может привести к аварии или травмам.
Не распыляйте на окрашенные детали очиститель тормозов, так как очиститель легко пропитывает краску.
Очиститель тормозов может быть опасным при неправильном обращении. Всегда надевайте перчатки и защитные очки при работе с химикатами.

Замена колодок барабанного тормоза на скутере

Процесс замены тормозных колодок.

Произвести замену тормозных колодок самостоятельно сможет даже начинающий скутерист, не сталкивающийся ранее с ремонтом данной техники.

Перед тем, как приступить к ремонту барабанного тормоза, рекомендуем ознакомиться со следующими статьями:

Наиболее часто барабанный тормоз можно наблюдать на заднем колесе скутера, его мы и рассмотрим. Манипуляции с передним колесом кардинально не отличаться не будут. Рассмотрим по порядку весь процесс ремонта:

Разборка заднего барабанного тормоза.

Установите скутер на ровную твердую поверхность. Используйте центральную опору. Глушитель обычно мешает снятию заднего колеса скутера, поэтому приступаем к снятию глушителя. Тут все очень просто – откручиваем два болта крепления глушителя к картеру. А также две гайки на шпильках крепления к цилиндру. Если заднее колесо оборудовано близко прилегающим пластиковым крылом, которое будет мешать демонтировать колесо, крыло необходимо также снять. Теперь откручиваем гайку колеса.
Снимаем заднее колесо с оси. После снятия гайки остается лишь снять его со шлицов на валу. Снимаем тормозные колодки. Они держатся лишь за счет натяжения двух стягивающих пружин, фиксируясь на кулачке и эксцентрике.
Внимательно осмотрите внутреннюю часть ступицы колеса (которая контактирует с колодками во время торможения). Если сам барабан изношен, замена лишь одних колодок не поможет. Внутренний диаметр барабана устанавливается каждым производителем скутера для конкретной модели и указывается в руководстве по обслуживанию. Если внутренний диаметр превышает максимально допустимые параметры, колесный диск подлежит замене. Проверьте толщину тормозных накладок на колодках. Если накладки изношены выше предела, указанного в руководстве по обслуживанию скутера, колодки подлежат замене

Обратите внимание, что менять необходимо две колодки сразу, и никак не одну, если она изношена больше

Сборка заднего барабанного тормоза.

Сборку производим в порядке, обратному разборке. Сначала поворачиваем отметку на эксцентрике в сторону оси заднего колеса.
Выступ индикатора износа колодок, расположенный на шлицах вала эксцентрика, необходимо развернуть к отметке на эксцентрике.
Теперь устанавливаем на шлицы индикатор износа и рычаг, совмещая канавку эксцентрика с прорезью эксцентрика.
Перед установкой колодок, обязательно смажьте кулачок и эксцентрик консистентной смазкой в небольшом объеме. Смазки должно быть минимальное количество, чтобы избежать ее попадания на рабочую поверхность колодок в процессе эксплуатации. Попадание смазки на колодки значительно снизит качество работы барабанного тормоза в дальнейшем.
Если на колодках (накладках) и внутренней стороне тормозного колокола (тот, что на ступице диска) видны следы грязи, их необходимо вытереть ветошью, смоченной растворителем или уайт-спиритом.
Установите тормозной трос на место и затяните регулировочной гайкой, чтобы свободный ход ручки тормоза на руле составлял 10-20 мм.

Вы также можете ознакомиться с другими статьями на тему:

Источник

Как подтянуть тормоза скутера

После определенного пробега скутера, эффективность торможения начинает потихоньку снижаться, тормозные рычаги подходят к рулю все ближе и ближе а тормозной путь становится все длиннее.

Это происходит из-за постепенной вытяжки троса привода тормозов, плюс ко всему тормозные колодки имеют свойство стираться, что приводит к увеличению свободного хода рычага тормоза. Для исправления данной проблемы достаточно будет подтянуть регулировочные гайки на наконечниках тросов, только и всего.

Ставим скутер на центральную подставку так чтобы колеса свободно висели в воздухе, и начинаем потихоньку закручивать регулировочную гайку (барашек).

На переднем колесе

Во время закручивания «барашка» старайтесь постоянно вращать колесо, до тех пор пока не почувствуете что колодки стали немного притормаживать его, после того как почувствуете момент торможения — открутите на пару оборотов «барашек».

Снова прокрутите колесо, оно должно вращаться легко, если колодки все еще цепляют барабан, то открутите «барашек» еще не много.

Если после подтяжки тормозов их эффективность торможения не возросла-проверьте состояние тормозных колодок и в случае необходимости замените их, как это сделать написано в статье: Замена тормозных колодок вашего скутера

Админ

Наконец, наше короткое НОУ-ХАУ

Вы быстро разрушите тормозные диски, когда после агрессивного и длительного торможения остановите двигатель с включенным тормозом. А почему? Поскольку высокая температура приведет к изгибу дисков, они никогда уже не будут пригодны для использования… Аналогичный «эффект» достигается, когда нагретые диски транспортируются в глубокую лужу. Не проверяйте!

Не ждите с заменой блоков до последнего момента, потому что работа поршней более эффективна, когда им не нужно удлиняться как можно больше.

Не используйте спортивные блоки на дороге, потому что они не тормозят лучше, и в то же время разрушают тормозные диски.

Тормоза на мотоцикле

Что уже было сказано выше – тормозные колодки и тормозные жидкости меняются в соответствии с рекомендациями производителей.Принцип блоков – жидкость плюс ВМЕСТЕ и ДВА ГОДА, не реже!

А почему тормоза визжат? Этот скрип – не что иное, как высокочастотные волны, выделяющиеся при трении между тормозной колодкой и диском. А каковы их причины этого скрипа тормозов?

Остекление блоков – из-за неправильного использования химии
неправильная работа поршня в зажиме, что вызывает ненужное трение – старые прокладки, грязные поршни работа терминалов на неправильной оси
искривление металлочерепицы
чрезмерный износ тормозных дисков
изогнутая или неправильно закрученная вилка в передней подвеске.
грязный поршень – загрязнен осадком от изношенных тормозных колодок или внешних загрязнений, что не позволяет поршням свободно работать в зажимах.

Тормоза на мотоцикле

Post Views: 1 827

MotoNoob.ru

Фотоотчет: Замена тормозных колодок мопеда Альфа

Как ни крути, а денег у нашего народа на нормальную технику нету. Ну нету, где их взять то? Особо невоздержанные — «делают деньги» за счет кредитов и понтуются потом на тусовках «кубами». Другие, более рассудительные — исходят из финансовых возможностей и берут Альфу и потом долбятся с ней аки мы когда-то долбились с «Иж-Юпитерами»… Однако, и тем и другим в этом вопросе не позавидуешь.

К вопросу о сроках замены колодок — у кого как: один и пять лет будет ездить и в ус не дуть, у другого и через полгода колодки до железки сотрутся, у третьего так и совсем тормозов отродясь не было…

В любом случае, отталкивайтесь от того, что вы хотите получить в итоге: обладать более менее исправным мопедом или в самый неподходящий момент пропахать носом по асфальту.

Правила эксплуатации и обслуживания скутера с дисковым тормозом

Жидкость заполняет всю магистраль и хранится в специальном бачке, который обычно расположен на руле. Она не может работать вечно и со временем теряет свои свойства, после чего вся эффективность тормозной системы снижается. Сюда же можно добавить износ колодок и диска, появление влаги из воздуха в контуре.
В процессе эксплуатации скутера, тормозную жидкость нужно подливать в бачок в соответствии с указанными метками внутри или снаружи бачка. Резервуар может быть металлическим и пластиковым. Металлические бачки обычно оснащены специальным окошком для контроля уровня жидкости. Пластиковые же позволяют контролировать уровень за счет полупрозрачного материала изготовления.
Нельзя допускать падения уровня тормозной жидкости ниже отмеченного положения, так как это влечет за собой подсос воздуха в контур и эффективность системы снижается за счет того, что воздух прекрасно сжимается и принимает усилие на себя. Чтобы долить новую тормозную жидкость, необходимо снять крышку бачка, которая может крепиться винтами либо просто отворачиваться. Под крышкой обычно находится мембрана или прокладка, ее нужно убрать в сторону. Свежая жидкость доливается до верхней метки, после чего прокладка и крышка устанавливается на место. Такую процедуру необходимо производить обязательно по мере снижения уровня жидкости в бачке, следовательно, следить за уровнем нужно постоянно.
Допускается использование только той тормозной жидкости, которая рекомендована производителем конкретной модели скутера. Обычно маркировка всегда указана на крышке бачка и искать ее в руководстве не приходится.
Уровень тормозной жидкости должен уменьшаться постепенно вслед за износом колодок и диска. Резкое уменьшение уровня может свидетельствовать об утечке в контуре. Это должно насторожить и проверка всего контура, в частности тормозного шланга, обязательна. Возможно, на шланге появились трещины, а может просто нужно подтянуть крепления.
Периодически, желательно раз в два сезона, необходимо полностью заменять тормозную жидкость в контуре, так как она абсорбирует влагу из воздуха и постепенно теряет свои свойства. Как правильно прокачать гидравлическую систему, было рассмотрено тут.
Категорически запрещается хранить тормозную жидкость в открытой или неплотно закрытой посуде. Если такое случилось, дальнейшая ее эксплуатация не допускается.
Износ тормозных колодок контролируется без их демонтажа. Колодки всегда находятся на виду и толщину накладок очень легко определить. Если колодки прикрыты специальными защитными крышками, их необходимо снять, чтобы обеспечить достаточный обзор.
Следует следить за износом накладок. Обычно минимально допустимое значение находится в пределах 2мм. Если производитель скутера не указывает иных параметров, следует придерживаться именно этого правила. Измерьте толщину накладок, если она меньше 2мм, тормозные колодки подлежат замене.
Перед заменой колодок, ознакомьтесь с руководством по ремонту и эксплуатации вашей модели скутера. В случае отсутствия последнего, определите самостоятельно, каким образом суппорт крепится к вилке. Обычно это два болта, которые легко можно открутить и снять суппорт с диска.
После установки новых колодок, скорее всего вы не сможете одеть суппорт на диск, так как толщина их увеличилась, а просвет для диска уменьшился. В этом случае, необходимо задвинуть поршенек механизма немного вглубь, чтобы освободить просвет для диска.
Если во время торможения вы чувствуете вибрацию, скорее всего тормозной диск немного искривлен. Искривление могло произойти в результате падения, наезда на выбоину и др. Биение диска можно определить специальным индикатором в мастерской. Индикатор устанавливают на расстояние около 1 см от наружной кромки диска, после чего колесо раскручивают. Максимально допустимые показатели биения — 0,3 мм.

Таким образом, регулярная проверка элементов системы гидравлического дискового тормоза на скутере, своевременная замена жидкости и изношенных деталей, позволят вам уверенно чувствовать себя на дороге.

Вы также можете ознакомиться с другими статьями на тему:

Источник

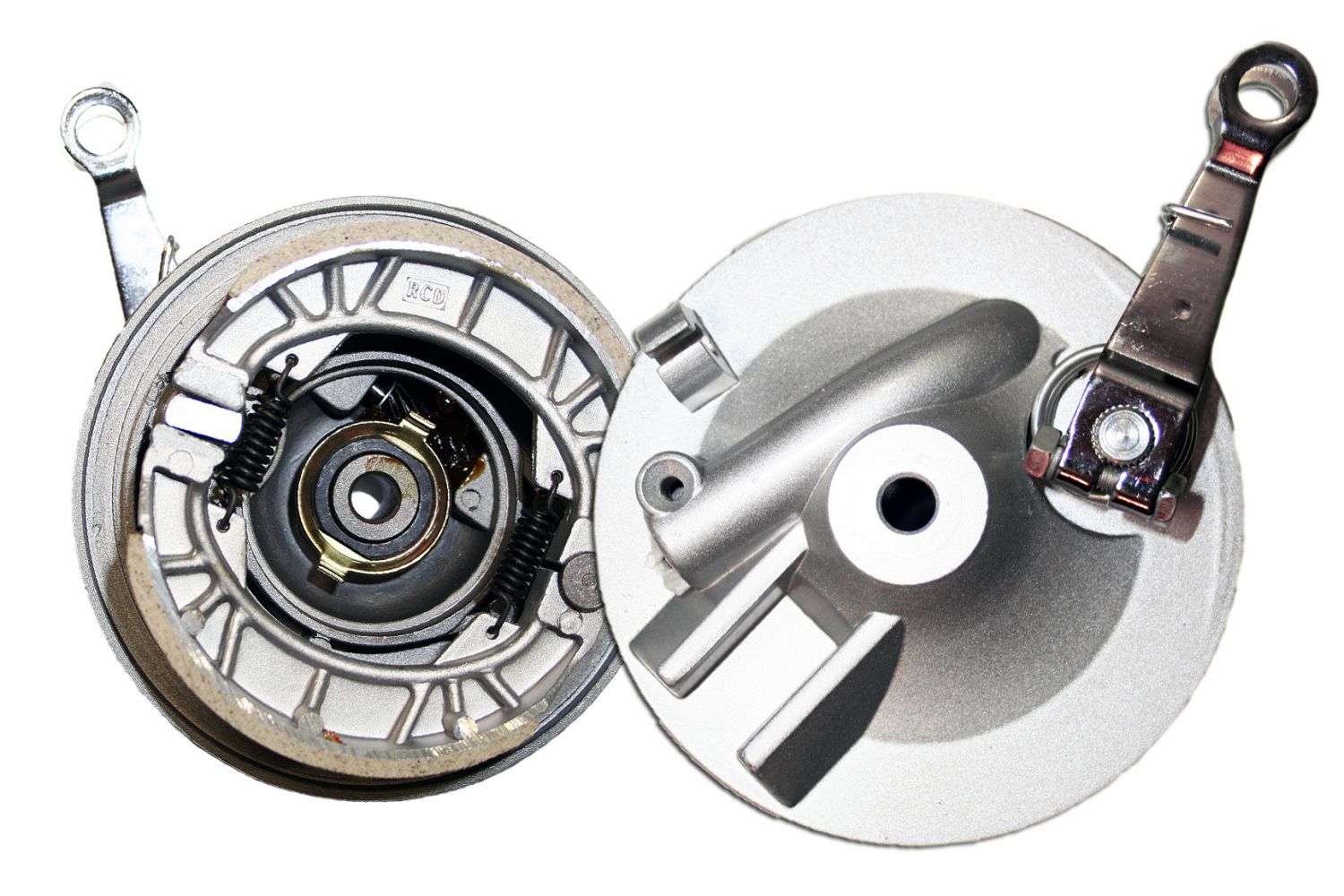

Барабанные тормоза на скутере

Неужели барабанные тормоза настолько популярны? Попытаемся с вами разобраться…

Принцип работы барабанных тормозов достаточно прост: нажимаете на ручку и она тянет трос (в отличии от машин на скутерах тросом осуществляется этот момент). Трос вторым концом соединен с механизмом тормоза и разжимает колодки. Когда вы рычаг тормоза отпускаете, то пружина сжимает их обратно. Кажется, что еще нужно?, вроде простой и достаточно надежный механизм:

Внутренняя оболочка колеса, об которую при торможении трутся колодки;
Специальная пластина, которая разжимает эти колодки;
Пружины возвратные;
Колодки тормозные;
Кулачок.

Но вот дальше уже начинаются минусы, которые подтолкнули создателей массово перейти на их дисковые аналоги:

Эффективность торможения намного ниже, это объясняется другим методом сцепления колодок с дорожным покрытием;
Трос не так эффективен, как тормозная жидкость. При использовании тормозной жтдкости почти всё усилие передается на поршень, который сдавливает колодки.
Тормозной трос со временем теряет прочность и становится «резинкой» (ручка тормоза при нажатии утопает дальше, как пружинка при нажатии).
Тормозной трос может порваться (очень редко, но случается).
Очень скрипят и довольно часто (особенно китайские), чтобы смазать кулачок и почистить накладки, надо целиком снимать колесо, что очень неудобно.

Имея достаточно большое количество недостатков, этот вид тормозов и сегодня устанавливают на заднее колесо. Конечно, при таком виде тормозов уменьшает стоимость скутера, незначительно, но все же. Производители объясняют такой шаг еще тем, что по их мнению заднее колесо не должно принимать активное (основное) участие в процессе торможении, а только притормаживать, а барабанные тормоза выполняют это в полной мере. (информация — Как проверить износ тормозных колодок )

Если масса вашего скутера не очень велика, и вы предпочитаете ездить один, то соотношение следующее: впереди-диск, сзади-барабан. Но если скутер весит более 100 кг и вы часто ездить вдвоем, то для этого эффективность задних достаточно низкая. А если такие тормоза установлены спереди, то будьте очень осторожны, контролировать ситуацию на дороге полностью вы не сможете.

Чем отличаются дисковые тормоза от барабанных

Между дисковыми и барабанными тормозами – большая конструктивная разница. Общее у них только одно – торможение трущимися колодками и вращающуюся поверхность. Если во втором варианте колодки расположены внутри барабана и прижимаются к нему изнутри, то в первом колодки охватывают специальный диск. В этом главное отличие дисковых и барабанных тормозов.

Поэтому можно считать, что принцип работы тормозных систем одинаков, но устроены они по-разному. Соответственно, и преимущества с недостатками у них будут разными.

Дисковые тормоза известны также давно, они использовались еще на советских Жигулях. Но сначала они имели довольно сложную конструкцию. Их ставили на передние колёса, где они эффективнее. Так как на каждом колесе расположено две тормозных колодки, то для прижатия к диску каждой из них служил собственный гидроцилиндр. Сейчас на обычных бюджетных автомобилях используется один гидроцилиндр на каждое колесо – это сильно упростило конструкцию.

Устройство дисковых тормозов гораздо проще. Их просто разобрать, там мало деталей. А вот вскрыть барабан само по себе может быть проблемой – со временем крышка может прикипать. Да и деталей там больше, а устройство хитроумнее. В современных вариантах неспециалист может и не понять, как его разобрать и потом правильно собрать.

Еще одно большое отличие дисковой системы – хорошая вентиляция. При торможении на большой скорости – больше 100 км/ч, барабанный вариант в силу закрытой конструкции испытывает сильный перегрев. Дисковые тормоза открыты всем ветрам и хорошо охлаждаются воздухом

А ведь сейчас скорость 100-120 км/ч – это норма, и хорошее охлаждение очень важно. Тормозные диски, к тому же, стали применять вентилируемые, что еще улучшило характеристики, да и подшипники ступицы не перегреваются

Дисковые тормоза автомобиля

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Порядок замены задних барабанных тормозных колодок

1. Поднимаем автомобиль и снимаем колесо, для этого:

выставляем автомобиль на ровную поверхность
ставим машину на передачу
ставим противооткатное устройство (или кирпичи) под колеса, чтобы машина не покатилась
срываем гайки (или болты) крепления колеса
ставим домкрат и поднимем автомобиль, до тех пор, пока колесо не будет свободно вращаться
подставляем подъемную опору или бревно под машину. Не полагайтесь только на домкрат!
откручиваем гайки (или болты) и снимаем колесо.

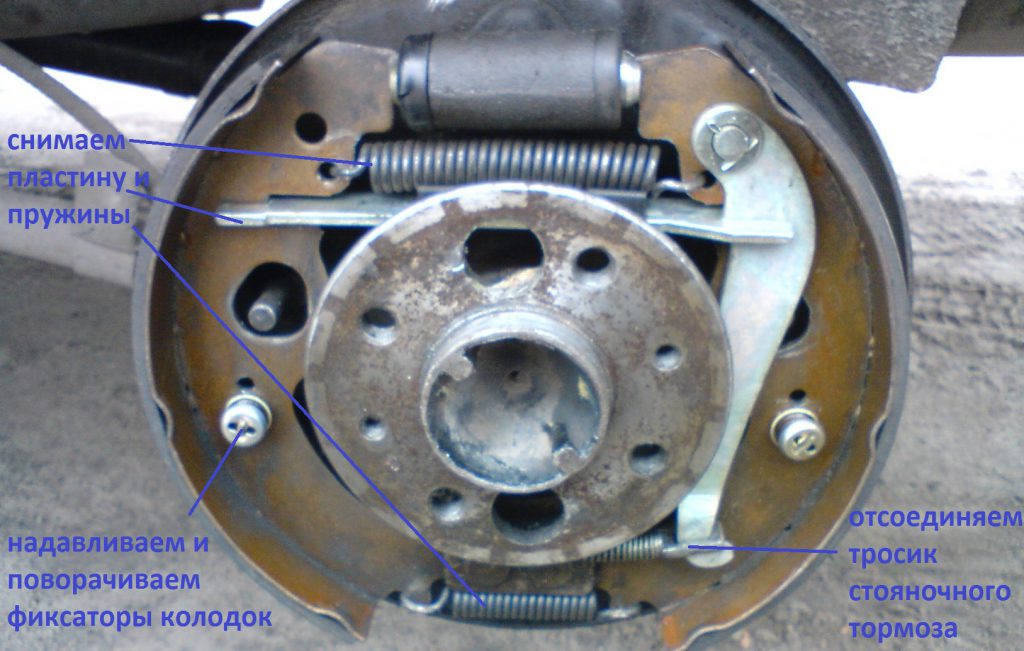

2. Снимаем тормозные колодки:

откручиваем крышку бачка с тормозной жидкостью
снимаем тормозной барабан (если барабан не поддается — аккуратно постукиваем молотком, на некоторых моделях в барабане имеются специальные отверстия, куда вкручиваются 2 болта и, тем самым, выталкивают тормозной барабан)
отсоединяем верхнюю и нижнюю стяжные пружины, и разжимную пластину (на некоторых моделях имеется механизм автоподвода, который тоже необходимо демонтировать)
ослабляем фиксаторы тормозных колодок, отсоединяем привод стояночного тормоза и вынимаем старые тормозные колодки

отсоединяем рычаг привода стояночного тормоза от колодки.

Произведите визуальный осмотр элементов тормозной системы на предмет повреждений и подтеканий. При необходимости замените непригодные детали. Тщательно протрите барабан и удалите излишние загрязнения.

3. Устанавливаем новые тормозные колодки в обратном порядке:

присоединяем рычаг привода стояночного тормоза к новой колодке, а затем и сам привод
ставим пружины и разжимную пластину на место (если есть, то и механизм автоподвода), и фиксаторы смещения тормозной колодки
ставим тормозной барабан и колесо на место, и опускаем машину (если барабан не садится на место, необходимо ослабить натяжение ручника)
при необходимости доливаем тормозную жидкость до уровня.

После замены задних тормозных колодок необходимо проверить эффективность тормозной системы. Может потребоваться некоторое время для того, чтобы колодки притерлись и торможение стало максимально эффективным. Возможно, также потребуется прокачка, регулировка задних и стояночного тормозов.

Советы по замене тормозных колодок

замену колодок необходимо производить на обоих колесах
не откручивайте тормозной шланг от тормозного цилиндра, иначе в тормозную систему попадет воздух
нельзя менять колодки между левым и правым колесом.

Последовательность и особенности выполнения работ

Перед тем как снять заднее колесо с мопеда или скутера, необходимо обзавестись всем необходимым инструментом. Если в вашем гараже или дома есть специальный кейс с ключами, можно сразу же приступать к выполнению работ. Процедура не является сложной, чем-то напоминает аналогичную операцию с автомобилем. Отличие заключается только в том, что внутри присутствует большое количество других конструктивных деталей, препятствующих быстрой разборке. Хотя сама же деталь фиксируется лишь одной гайкой.

Начать работы следует с установки транспортного средства на подножку

Важно выбрать ровную устойчивую поверхность, чтобы при демонтаже скутер не завалился на бок. Если вы выполняли данную процедуру давно, настоятельно рекомендуем обработать все резьбовые соединения спреем WD-40

При наличии ржавчины у вас возникнут проблемы при откручивании. Поэтому применение этого спрея значительно облегчит процедуру, так как все болты и гайки будет просто открутить. От прокручивания колеса при демонтаже прижмите тормозные колодки с помощью фиксации ручки тормоза обычным ремнем, как на фото:

Конструкция большинства моделей предусматривает предварительное снятие глушителя вместе с выхлопной трубой. Если не сделать это, а сразу откручивать гайку, фиксирующую колесо, оно не снимется, так как глушитель будет притираться к покрышке. Для снятия хомутов надо отпустить фиксирующие болты, а затем открутить две гайки, расположенные под силовым агрегатом. Сделав это, аккуратно снимаем глушитель и оставляем его в удобном месте.

Например, в некоторых случаях китайские скутеры не нуждаются в предварительном снятии выхлопной трубы (к примеру, на модели Viper 150 с барабанной тормозной системой). Многое зависит не только от конструкции, но и ширины покрышки/давления воздуха внутри нее. С другой стороны, сняв все-таки выхлоп, демонтаж колесного диска значительно упростится.

После снятия открутите болт, удерживающий амортизатор снизу. Стойку отведите в сторону. Некоторые модели мотороллеров имеют только один амортизатор, расположенный там, где вариатор. Раскручивать последний не надо (только если планируется дальнейшее его снятие и переборка/замена). Если на скутере установлен задний дисковый тормоз, не забудьте открутить суппорт (калипер) и отвести его в сторону.

Откручивание колеса

Сняв все ненужные детали, давайте разберемся с тем, как правильно снять колесо со скутера. Для этого может понадобиться ударный ключ. Если его нет, зафиксируйте колесо с помощью деревянного бруска (тормозной рычаг не сможет гарантировать удержание диска). Перед тем как поставить брусок, рекомендуется упереть не на крышку вариатора, а на сам кронштейн. Защитный кожух вариатора обычно изготавливается из материала с небольшим уровнем прочности, поэтому вы можете повредить его при снятии.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

ТОРМОЖЕНИЕ

Существует четыре вида торможения: полное — до остановки скутера, рабочее — для незначительного снижения скорости движения, стояночное — для удержания на уклоне, а также экстренное.

Если резко, сильно надавить на рычаг тормоза, может произойти блокировка колеса — оно прекратит вращаться и колесо «пойдет юзом». Блокировка переднего колеса опасна — падение почти гарантировано. Если блокировка произойдет на малой скорости, то скорее всего поднимется заднее колесо (эффект «стоппи»), и скутер может перевернуться. «Юз» заднего колеса при движении по прямой не настолько критичен, по крайней мере, до тех пор, пока колесо не начнет уводить в сторону (в таких случаях говорят: колесо пошло в занос). Не успеете вовремя отпустить тормоз, свалитесь на асфальт.

На скутерах с вариатором тормозят тремя способами: только передним, только одним задним и одновременно передним и задним. Каким начинать работать раньше и на какой сильнее нажимать? Желательно тормозить одновременно обоими или с небольшим опережением задним тормозом.

У многих новичков живет предубеждение к использованию переднего тормоза — боятся перевернуться или упасть. И заблуждаются: при торможении вес, приходящийся на переднее и заднее колеса, перераспределяется, но на переднее приходится большая его часть. Исходя из этого следует, что эффективность работы одним передним тормозом примерно на 30% выше, чем только задним. Чтобы не перевернуться, избегайте резко нажимать на рычаг тормоза. А торможение одним задним оправдано лишь на скользких покрытиях.

Кто-то считает, что задний тормоз вообще не нужен. И это заблуждение, причем опасное. При торможении одним передним тормозом в повороте и при плохом сцеплении шины с дорогой (например, когда на асфальте немного песка) снос колеса вбок и последующее падение неминуемо. Поэтому не привыкайте работать только передним.

Одновременное использование обоих тормозов на 20% сокращает тормозной путь. При торможении со скорости 30 км/ч современные скутеры останавливаются в среднем через 5–7 м.

Не забывайте, что двигателем на скутере не притормозишь. Это означает, что на спусках придется пользоваться тормозами постоянно. При езде по городу такая особенность затруднений не вызывает, другое дело, на затяжных крутых спусках. Значит, в результате постоянной длительной работы тормоза могут перегреться.
