Выключатель массы на квадроцикл

Причины и симптомы плохого заземления двигателя

Неисправность двигателя может быть вызвана:

  • Свободные, ржавые или поврежденные клеммы или провода заземления
  • Слабая, поврежденная или корродированная клемма заземления аккумулятора
  • Плохая установка или ремонт компонентов

Симптомы плохого заземления двигателя могут включать в себя:

  • Тусклые огни
  • Мерцающие огни
  • Электрические устройства работают беспорядочно
  • Неисправный топливный насос
  • Буксующая или сгоревшая муфта компрессора кондиционера
  • Прерывистый отказ датчиков
  • Повреждены дроссельные или передающие кабели
  • Жесткий старт
  • Разряженная батарея АКБ

Часто плохие основания относительно легко диагностировать и исправлять, обычно за считанные минуты. Вы можете диагностировать и выполнять ремонт в собственном гараже, используя только цифровой мультиметр (DMM) и некоторые распространенные инструменты.

Если вы не знаете, где находятся все двигатели или трансмиссии, в вашем автомобиле, возможно, вам следует обратиться к руководству по ремонту вашего автомобиля. Вы можете получить относительно недорогую копию через Amazon. Руководства Haynes поставляются с пошаговыми процедурами для многих проектов технического обслуживания, ремонта и устранения неисправностей. Таким образом, вы окупите свои небольшие инвестиции в короткие сроки.

ХОРОШО. Так что возьмите свой мультиметр и давайте найдем те плохие основания в вашем автомобиле.

Коррозия или повреждение заземляющих лент может привести к выходу из строя электрических принадлежностей.

Установка выключателя массы

Главный выключатель аккумуляторной батареи («выключатель массы»). Должен быть расположен как можно ближе к аккумуляторной батареи. Если используется выключатель только по одному полюсу (размыкает только один провод), то выключатель должен устанавливаться на проводе питания («плюсовом» проводе) вне зависимости от даты производства транспортного средства (п. 9.2.2.8.1 ДОПОГ).


Главный выключатель аккумуляторной батареиоболочкуобладающую защитой степени IP 65

Место соединения электрического кабеля на контактах главного выключателя должно иметь степень защиты IP 54 (частичная защита от пыли и защита от брызг воды с любого направления). Это значит, что контакты не могут быть оголены. Однако такая степень защиты не требуется, если контакты заключены в оболочку, которой может являться дополнительный кожух выключателя или контейнер аккумуляторной батареи, в последнем случае (контейнер аккумуляторной батареи) контакты достаточно просто изолировать, например резиновыми колпачками. (п. 9.2.2.8.5 ДОПОГ)

Устройство управления (клавиша, кнопка управления выключателем) должна быть установлена в кабине автомобиля в доступном для водителя месте и иметь четкую маркировку. Оно должно быть защищено от случайного срабатывания с помощью защитного кожуха, двойного выключателя или иным подходящим способом. (п. 9.2.2.8.2 ДОПОГ). Обычно в качестве устройства управления используется тумблер с крышкой, две кнопки, которые необходимо нажимать одновременно, поворотный тумблер с фиксацией и т.п.

Если дистанционное устройство управления (тумблер) имеет электрический привод, то электроцепи этого устройства должны быть защищены плавким предохранителем или автоматическим выключателем, или барьером безопасности, расположенным как можно ближе к источнику питания. (п.9.2.2.8.2, в соответствии с 9.2.2.9.1 (с) ДОПОГ).

Неисправность или демонтаж главного выключателя аккумуляторной батареи и дистанционного устройства его управления в случае, когда их наличие обязательно, недопустимо. (20.14.15 приложения №8 ТР ТС) Распространяется на все категории транспортных средств перевозящих опасные грузы, в том числе в УПАКОВКЕ, НАВАЛОМ/НАСЫПЬЮ и в ЦИСТЕРНАХ

В связи с тем, что главный выключатель аккумуляторной батареи постоянно находится под напряжением, то на него в полной мере распространяются требования п. 9.2.2.9 ДОПОГ. Поэтому главный выключатель аккумуляторной батареи должен иметь характеристики, позволяющие использовать его в опасных зонах и отвечать требованиям МЭК 60079 (п. 9.2.2.9.1 а)). В частности п. 29.1 МЭК 60079 требует наличия на главном выключателе аккумуляторной батареи соответствующей маркировки, которая должна быть видима даже после монтажа выключателя на автомобиль. Требования к информации, содержащейся в маркировке приведены в пунктах 29.2 -29.4 МЭК 60079. Отсутствие маркировки на главном выключателе аккумуляторной батарее является подтверждением не соответствия главного выключателя АКБ требованиям ДОПОГ (в частности п

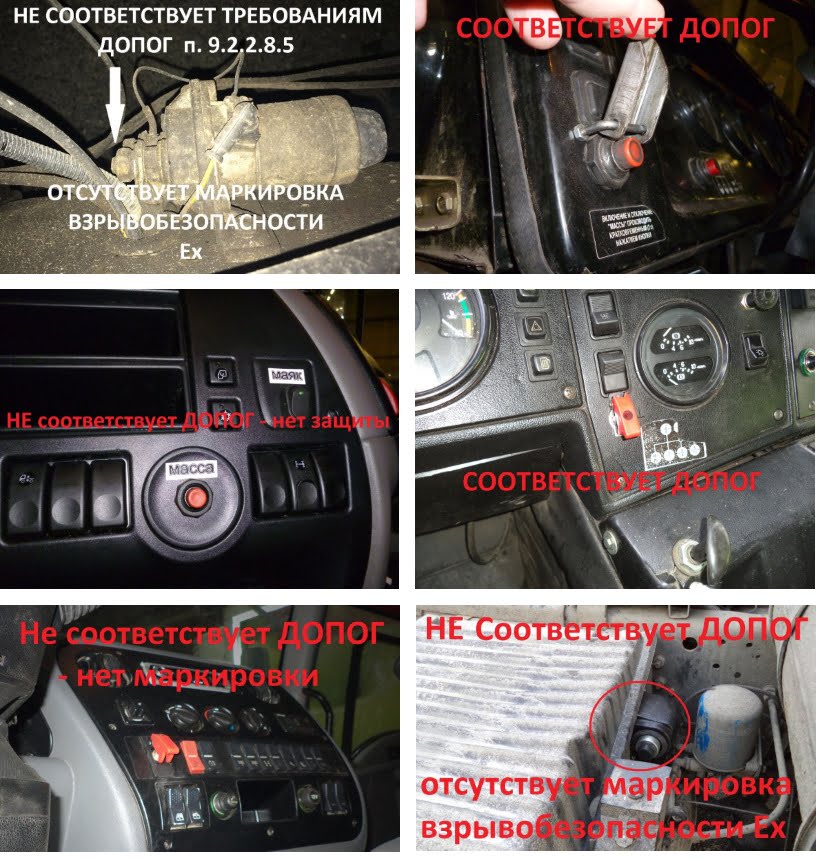

9.2.2.9.1а ВНИМАНИЕ! не путать с 9.2.2.8)

В таблице применяются следующие обозначения:

Х – обязательное наличие

О – отсутствуют требования об обязательном наличии

А – прямого требования наличия выключателя аккумуляторной батареи нет, однако в соответствии с п. 9.7.8.3 ДОПОГ в случае отсутствия выключателя аккумуляторной батареи, все электрооборудование должно иметь характеристики, позволяющие использовать его в опасных зонах и отвечать требованиям МЭК 60079, в частности иметь соответствующую маркировку Ех. Таким образом, на большинстве транспортных средств АТ устанавливается главный выключатель аккумуляторной батареи, а на основании того же п. 9.7.8.3 ДОПОГ он должен иметь характеристики, позволяющие использовать его в опасных зонах и отвечать требованиям МЭК 60079, в частности иметь соответствующую маркировку Ех. Маркировка Ех и IP на устройствах управления главного выключателя не требуется, так как они (устройства управления) входят в состав главного выключателя аккумуляторной части и являются его частью.

Главный выключатель аккумуляторной батареи в соответствии с п. 96 таблицы 4 приложения 1 ТР ТС 018/2011 является объектом технического регулирования и в соответствии со статьей 20 ФЗ № 184 «О техническом регулировании» подтверждением его соответствия обязательным требованием является только Сертификат соответствия или Декларация.

О чём ещё важно знать

Если вы решились на установку подобной схемы, предварительно стоит учесть несколько важных моментов.

  • При наличии в автомобиле устройств и приборов, требующих настройки, в случае отключения массы их потребуется периодически восстанавливать. Обычно это касается настройки времени, даты и пр.
  • Размыкание массы не приводит к обнулению одометра, не сбивает настройки ЭБУ, поэтому на этот счёт переживать не стоит.
  • Если у вашей сигнализации имеется автономная сирена, в случае размыкания массы она может срабатывать.
  • При отсутствии у сигнализации автономного источника питания, отключение АКБ приводит к автоматической деактивации охранной системы. Она просто не будет работать.
  • На транспортных средствах с инжекторным типом двигателя в случае размыкания массы отключается и питание контроллера. Это ведёт к удалению всей накопившейся информации.
  • Периодически следует проверять состояние контактов и делать замеры сопротивления. Их лучше смазать литолом, а также обновлять смазку.
  • Некоторые специалисты сходятся во мнении, что для машин после 2000 года выпуска выключатель лучше не использовать. Если он случайно сработает, когда зажигание включено, иммобилайзер может отвязаться. Автомобилист потеряет возможность доступа к собственной машине. Чтобы восстановить работу, требуется помощь специалистов и внушительная сумма денег.
  • Отключение массы приводит к потере ранее внесённых настроек в мультимедийную систему.

Всё это прямо указывает на то, что выключатель массы нужен не всем и не всегда. А если им и пользоваться, то только при острой необходимости.

Подумайте внимательно над целесообразностью и необходимостью использования размыкателя массы автомобильной аккумуляторной батареи. Порой есть смысл сделать устройство своими руками. Но большинство придерживаются мнения, что тут лучше задействовать заводские решения и привлечь опытных автоэлектриков. Выбор за вами.

Что это такое

Устройство подобного типа стали устанавливать на машины еще в те времена, когда своеобразным стандартом электрооборудования для авто была выбрана однопроводная схема с подключением к связанным между собой элементам конструкции транспортного средства (кузов, двигатель и т.д.). Так называемую массу стали подключать к минусовой клемме аккумулятора (хотя иногда встречались исключения).

Главной проблемой такой бортовой сети было несовершенное электрооборудование, что часто, особенно при любых повреждениях изоляции, вызывало большую утечку тока и резкие скачки напряжения. Чаще всего от таких проблем страдал аккумулятор автомобиля. Поэтому водители стали отсоединять «минусовую» клемму от батареи практически при каждой остановке, чтобы исключить саморазряд и продлить срок службы АКБ, а также избежать возникновения коротких замыканий.

Проблема в том, что при регулярных манипуляциях соединение клеммы с АКБ ослабевало, что крайне негативно сказывалось на контакте и приводило к новым проблемам в работе электрооборудования. Именно тогда и появились первые устройства, позволяющие выключать массу из моторного отсека или салона автомобиля.

Эти приборы не только защищали АКБ от «саморазряда» и обесточивали бортовую сеть на время стоянок, но и совершенно неожиданно стали неплохим противоугонным устройством. Конечно найти это выключатель было не сложно, но злоумышленник тратил на это время и довольно часто отказывался от своих намерений из опасений быть застигнутым на месте преступления.

Принцип работы этих приборов предельно прост. Выключатель устанавливался в разрыв между массой транспортного средства и «минусом» аккумулятора. «Минус» в этом случае был выбран потому, что в отличие от «плюса» он не находится под потенциалом. Поэтому во время включения не происходит короткого замыкания и подгорания контактов.

Выключатели массы в советские времена были довольно популярны. Существовало даже несколько типов таких устройств – от механических до электромагнитных моделей. В наше время о таких приборах практически забыли и сделали это напрасно, так как в некоторых случаях выключатель массы на машине будет весьма полезен.

Силовое реле Gruner 750H

Силовое реле Gruner 750H

ДИСТАНЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ МАССЫ / ПЛЮСА 12В — 300А

Дистанционно управляемое, поляризованное (изменение состояния вкл/выкл кратковременной подачей напряжения на управляющие контакты) силовое электромагнитное реле на 12V, коммутирующее в зависимости от необходимости либо плюсовую шину либо массу. Долговременный коммутируемый ток на 12V — 300A, пиковая кратковременная нагрузка 2-3 мин 1000A. Реле выполнено в полностью герметичном корпусе небольшого размера 76х30х20мм. Силовые контакты реле позволяют подключить провода сечением вплоть до 50мм2.

Особенности установки реле Gruner 750H: Реле управляется кратковременной подачей напряжения, для включения на выводы 3 (+12В) 4 (масса), для выключения на выводы 2 (+12В) 1 (масса). После снятия управляющего напряжения реле «запоминает» свое положение и может оставаться во включённом либо выключенном состоянии неограниченное время, без подачи управляющего напряжения. Длительность управляющего напряжения не более 1/2 — 2сек, напряжение от 5,5 до 16В, ток потребляемый катушками 1,5А.При длительной подаче управляющего напряжения на катушки реле (более 20сек), реле выходит из строя. 1. Соблюсти полярность подключения управляющих сигналов! В случае переплюсовки реле выходит из строя. * ( *- верно для версии реле -001 ) 2. Подача КРАТКОВРЕМЕННЫХ импульсов на управляющую колодку реле для его переключения! По паспорту реле переключается за

30ms при напряжении от 6В до 16В. При длительной подаче напряжения (несколько десятков секунд) на управляющую колодку, реле может выйти из строя. 3. Надёжный монтаж силовых выводов реле, не допускающий ФИЗИЧЕСКИХ знакопеременных нагрузок. При воздействии длительных знакопеременных нагрузок на силовые выводы, произойдёт их выламывание из корпуса

Подробно с правилами монтажа реле можно ознакомиться здесь – ВАЖНО: Монтаж реле необходимо производить исключительно на тугоплавкие электротехнические сорта пластика (гетинакс, стеклотекстолит, эбонит, фторопласт, стекловолокно, углепластик итд итп ) Рабочая температура выводов реле может достигать 120С на максимальной нагрузке, и в случае монтажа реле на легкоплавкое основание – оргстекло, полиэтиленовые пластики, возможно прослабление силовых контактов с последующим их сильным разогревом из-за точечного контакта и деформацией корпуса реле с выходом его из строя. 4

В случае возможной работы реле под водой, крайне рекомендуется предпринять меры для гарантированной герметичности управляющего разъёма. Полную герметичность со стороны разъёма обеспечивает оригинальный разъём Hirschmann. !В ЛЮБОМ СЛУЧАЕ! при использовании разъёма ВАЗ. ВАЖНО устанавливать реле таким образом, что бы в «стакане» разъёма реле не скапливалась вода ( вниз разъемом, либо с небольшим уклоном что бы стекала вода), тк разъем ВАЗ обеспечивает лишь пыле-брызгозащиту.

Схемы подключения реле Gruner 750H для обесточивания лебедки по плюсовой шине, как отключателя массы.

Зачем вообще нужен

Надеемся, вы уже поняли, для чего нужен выключатель массы аккумуляторной батареи. Одна из его функций – защита батареи. Даже незначительный ток утечки при выключенном зажигании, скажем, из-за неисправности электрооборудования или проводки, за ночь посадит АКБ. А забытые осветительные приборы, к примеру, ДХО, за это время разрядят батарею «в ноль» и выведут ее из строя.

Вторая функция – защита автомобиля. Любая неисправность электропроводки в наше отсутствие может вывести из строя электрооборудование, а то и вызвать пожар. Если мы отключим аккумулятор на время стоянки, а размыкатель массы для этого и предназначен, то избежим подобных неприятностей.

Пару слов об установке выключателя массы в автомобиль с сигнализацией. Обычный монтаж приведет к тому, что при отключении размыкателя все электрооборудование, включая охранное, будет обесточено.

Самый простой способ обойти эту проблему – зашунтировать предохранителем силовые контакты выключателя. Номинал этого предохранителя нужно выбрать такой, чтобы он легко выдерживал ток потребления охранной системой в режиме тревоги. При включении дополнительной нагрузки (и тем более при попытке пуска двигателя) предохранитель сгорит.

Вариант действительно простой, но не лучший. Если предохранитель сгорит, автомобиль останется без охраны, и у злоумышленника будет много времени, чтобы разобраться со схемой питания и охраны. В конце концов, можно просто не спеша открыть капот и воткнуть лом между силовыми контактами размыкателя или что-нибудь свинтить, а то и отбуксировать машину куда подальше.

У вас тоже хлопот добавится. Сгорел предохранитель, если вы по забывчивости включили освещение, обогрев, зажигание или еще что-то, не подключив предварительно массу, – и электромагнитный выключатель уже не активируешь. Лезете под капот и ковыряетесь вместо того, чтобы ехать.

Выйти из этого положения можно. Достаточно подключить минусовой провод питания сигнализации напрямую к клемме АКБ. Но при этом придется полностью электрически отсоединить «охранку», включая сирену, от кузова, что иногда проблемно, трудоемко и требует знаний.

Нужно ли устанавливать размыкатель на современные автомобили

Устройство для отключения аккумулятора автомобиля не лишнее в любом транспортном средстве – хоть в самодвижущейся повозке 18 века, хоть в современном. От неисправности электропроводки и токов утечки ничего не застраховано. Но если установка этого узла на авто со старым карбюраторным двигателем и радиоприемником «Старт» кроме простоты и плюсов ничего имела, то сегодня все не так просто.

  • Во-первых, интеграция в современный автомобиль может оказаться сложной и под силу только специалисту. Как, к примеру, установить размыкатель массы в машину, которая заводится с кнопки или с брелока? Плюс система охраны, интегрированная в бортовую сеть так, что без бутылки не разберешься.
  • Во-вторых, практически все современные автомобили оснащены бортовыми компьютерами и напичканы электроникой. Отключая эти системы от питания, можно получить в виде «приза» все что угодно – от сброса настроек системы подачи топлива, усилителя руля, тормозов и т. п. до превращения автомобиля в кирпич, отказывающийся не то что ехать, а даже заводиться.

Так что прежде чем принимать решение об установке размыкателя массы в современный автомобиль, стоит подумать о том, чего больше – плюсов или минусов.

Мы разобрались с разъединителями массы и выяснили, что это за устройства, какими они бывают и для чего служат. Устанавливать ли этот узел на свой автомобиль, решать вам.

Спасибо, помогло!Не помогло

Сейчас читают:

Как установить и подключить блок питания к компьютеру

Как прикурить машину от другой машины

Как подключить автомагнитолу дома через блок питания

Что будет если поставить аккумулятор большей емкости в автомобиль

Как выбрать и установить солнечные панели у себя дома или в квартире

Разновидности

Существует несколько вариантов используемых выключателей массы.

Они бывают:

  • тиристорными;
  • ручными;
  • дистанционными электромеханическими (на основе реле).

Ручные девайсы в основном используются на грузовиках и спецтехнике. Такие системы могут работать в условиях больших токов, составляющих до 1000 А. Их же успешно применяют и на легковых авто.

Самыми удобными размыкателями считаются те, которые располагаются на аккумуляторных клеммах и предназначаются специально для легковых машин. Дистанционный тип размыкателя можно ставить на грузовики и легковые модели. Управление осуществляется из салона, используя специальную потайную кнопку.

Ещё для легковых машин неплохо подходят мощные тиристоры на 160-320 А. Управление также бывает скрытым. Но не всегда тиристоры выдерживают большие токи при запуске ДВС.

Видео

В этом видео умелые руки опытных водителей делают своими руками кнопку дистанционного отключения массы автомобиля.

Советы и рекомендации, как выбрать массу для автомобиля.

В этом видео показывается выбор места, способ установки и подключения кнопки от автомобиля Камаз на машину Мерседес.

А это для тех, кто хочет полностью делать своими руками.

Многие автомобилисты, наверное, были бы рады установить в своей машине приспособление, при помощи которого, без всяких усилий и, не снимая клемм с аккумулятора, можно было бы отключить массу автомобиля.

В этой статье речь пойдет именно о таком устройстве, а точнее об электрическом выключателе массы. В установке данного прибора нет ничего сложного, так как данный выключатель вы можете приобрести в любом магазине автотехники и с легкостью прикрепить его под капотом вашего автомобиля.

Также существует тип выключателей масс, типа РАД1, с дистанционным управлением. С таким типом выключателей вы сможете выключать электрическую сеть автомашины прямо из салона, не открывая в лишний раз капот автомобиля. Правда, само это устройство остается под напряжением и немного отличается от установки обычного выключателя. Для его установки потребуется длинный кабель с отрицательным зарядом, который нужно будет прокладывать непосредственно от массы к салону автомобиля, заранее просверлив небольшое отверстие около щитка моторного отсека.

В данной схеме представлен выключатель массы, без каких либо механических контактов. Такой вид выключателей более надежный и может прослужить вам длительное время.

Также это приспособление можно использовать как противоугонное устройство, так как переключатель массы имеет два полупроводниковых прибора это 2х ватный транзистор, представленный на электрической схеме, и 1-ваттный диод.

Транзистор служит в качестве электромагнитного реле, которое при наличии даже слабого тока, срабатывает на главном электроде. Слабый ток можно подать замкнув маленький выключатель типа S1, который заранее должен быть, установлен в салоне автомашины.

В этом случае, при подаче тока, 2-ваттный транзистор откроется, при этом сопротивление на много уменьшится и через данный прибор сможет проходить незначительное электричество. Но стоит учесть, что транзистор может пропускать ток только в одном направлении, а именно от аккумулятора к самой бортовой сети автомобиля.

Для того чтобы аккумулятор смог подзаряжаться непосредственно от генератора автомобиля, устанавливаем диод VI в обратной от него полярности.

В схеме представлено: 1-выключатель; 2-крепежная клемма; 3-дюралевый уголок; 4-диод; S-транзистор. В данной схеме показано само устройство электрического переключателя массы. На дюралевом уголке, размером 50x50x3мм и длинной 100мм, установлены два полупроводника. На одной полке просверлены две дырочки, одно размером 21мм для транзистора, и второе размером 62мм для электрического диода со средним показателем мощности.

На другой стороне полки просверлено отверстие для болта, с помощью которого вся устройство будет крепиться к кузову автомашины. Все соединения скреплены многожильным проводом, а вывод катода транзистора соединен к накидной клемме аккумулятора с помощью провода имеющего металлическую оплетку.

После изготовления, готовое устройство необходимо поместить в кожух из металлического изделия, заранее покрашенный в цвет кузова автомашины. Для того чтобы не создавать лишние отверстия в кузове автомашины, стоит найти держатели, которые крепят тормозную трубку к отсеку двигателя. В этой трубке аккуратно выбейте донышко. В итоге должно получиться небольшое 5-миллиметровое отверстие между отсеком двигателя и салоном автомобиля. Через это самое отверстие продеваем управляющий кабель.

Далее отсоединяем чехол, который закрывает рулевую колону, в нем необходимо просверлить дырочку небольшого диаметра и установить выключатель. В этом выключателе должно быть два вывода, к одному из них присоединяем главный провод, а к другому провод, который подсоединен к массе автомобиля.

Инструкция по изготовлению выключателя массы аккумуляторной батареи своими руками — Автомастер

Выключатель массы аккумуляторной батареи часто применялся автолюбителями на советских автомобилях в 70-80-х годах прошлого века. Он одновременно выполнял две функции:

  • простейшего противоугонного устройства;
  • предотвращение токов утечки аккумуляторной батареи, ее разряда во время стоянки автомобиля.

Выключатель массы (ВМ) приобретался и устанавливался, как сейчас говорят, в качестве дополнительного оборудования.

Назначение

Основное назначение выключателей массы не изменилось с прошлого века:

  • отключение от бортовой сети аккумуляторной батареи на время стоянки;
  • при наличии двух АКБ в транспортном средстве – отключение резервного аккумулятора;
  • в качестве простейшего противоугонного устройства.

Современные угонщики забыли про простейшие уловки автолюбителей, поэтому, если грамотно спрятать ВМ в подкапотном пространстве, им может не придти в голову такой вариант.

В современных автомобилях, нашпигованных электронными средствами и блоками, часто встречаются утечки тока во время стоянки автомобиля, которые трудно устранить. Основные потребители тока во время стоянки:

  • автомагнитола;
  • охранное устройство (автосигнализация);
  • блок управления кузовом.

Считается нормальным, если автомобиль во время стоянки потребляет ток до 200 миллиампер (обычно около 20-70 миллиампер). За сутки это около 5 ампер-час, за 10 суток – 50 ампер-часов. То есть за 10 суток стоянки автомобильный аккумулятор может практически полностью разрядиться.

Обычно это происходит приблизительно за месяц. Таким образом, если оставлять автомобиль на длительную зимнюю стоянку, весной АКБ разрядится практически в ноль. Это очень опасно с точки зрения сульфатации пластин, которая приводит к полной неисправности аккумуляторной батареи.

Избежать разряда АКБ по причине токов утечки во время стоянки позволяет выключатель массы.

ВМ широко применяются в сельхозтехнике, например, для тракторов:

И на большегрузной технике — например, дистанционный выключатель массы КАМАЗа:

Типы и схемы подключения выключателя массы АКБ

В настоящее время применяют следующие типы ВМ:

  • ручные механические;
  • дистанционные электромеханические (релейные);
  • тиристорные.

Ручные механические ВМ применяются на большегрузных автомобилях и спецтехнике. Они рассчитаны на большие токи (до 1000 Ампер), поэтому могут использоваться для коммутации цепей запуска мощных двигателей. Такие выключатели можно с успехом использовать и в легковых автомобилях.
