Все про крепление узлов и деталей на китайском скутере

Ремонт кикстартера на китайском скутере с двигателем 157QMJ

Типичная ситуация: Заводная лапка, скутера Raсer Taurus при нажатии на нее зависает в нажатом положении и не проворачивает двигатель. Проворачивается как бы в холостую, при этом из под крышки вариатора доносятся какие-то непонятные звуки.

Причина этой неисправности кроется в неправильной сборке механизма кикстартера, расположенного под крышкой вариатора. Вернее даже в неправильной сборке, а в незнание того, что крышку вариатора нужно снимать только с заранее снятой заводной лапкой оставляя вал кикстартера на своем месте.

Новички обычно этого не знают и снимают крышку вариатора вместе с заводной лапкой и валом, тем самым гнут скобу возвратной пружины и сбивают правильную установку валов. А потом не могут правильно собрать механизм до «кучи», вот и ездят с вечно неработающей заводной лапкой.

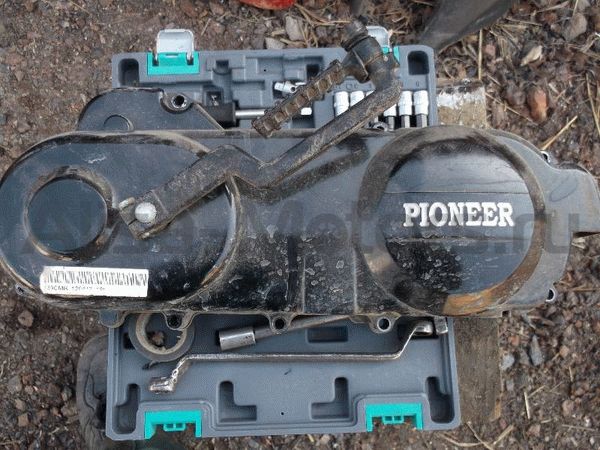

Снимаем крышку вариатора, откручиваем болт на заводной лапке и снимаем ее с вала.

Вынимаем из корпуса крышки первичный вал кистартера.

Не теряем упорную шайбу вала кикстартера.

Снимаем передний вариатор. Работа по снятию вариатора скутера, подробно изложена в статье: Как снять вариатор скутера доступными инструментами

Вынимаем промежуточный вал, как видите следы смазки полностью отсутствуют что не есть хорошо. Смазать все трущиеся детали надо обязательно.

Для того, чтобы смазать промежуточный вал его необходимо разобрать, для этого снимаем штифт.

Снимаем упорную шайбу и шестерню промежуточного вала.

Смазываем вал пластичной смазкой (литол-24).

Собираем промежуточный вал в обратной последовательности. Смазываем установочную скобу промежуточного вала.

Смазываем рабочею поверхность вала.

После полной смазки промежуточного вал-отложите его в сторону, нам он пока не понадобится.

А теперь, обратите внимание на фиксирующею скобу возвратной пружины, она разогнута, и разогнули ее по незнанию, когда пытались снять крышку вариатора вместе с валом кикстартера (наш случай в счет не берем, так как она до моего вмешательства была давным-давно разогнута). Снимаем ее и выравниваем

Снимаем ее и выравниваем.

Устанавливаем промежуточный вал в отверстие, следя при этом чтобы штифт на вале зашел в специальный паз.

Следим, чтобы устанавливающая скоба тоже зашла на свое место.

Ищем на промежуточном вале метки-в нашем случае это «стрелка» и буквы FT.

Разворачиваем шестерню промежуточного вала так, чтобы «стрелка» была направлена на цапфу коленчатого вала, а буквы FT были направлены на вал кикстартера (не перепутайте).

Втулку тоже смазываем.

Ищем на секторе кикстартера «заваренный зуб».

Одной рукой придерживайте шестерню промежуточного вала от смешения, другой рукой вставляйте вал кикстартера так, чтобы «заваренный зуб» впритык подошел к к зубу винтовой шестерни промежуточного вала, то есть вал кикстартера не должен проворачиваться по часовой стрелке «заваренный зуб » должен его зафиксировать от проворачивания.

Должно получится вот так.

После установки вала кикстартера, заводим возвратную пружину на свое место, сделать это легче всего плоскогубцами.

После установки возвратной пружины, прикручиваем предварительно выравненную фиксирующею скобу.

Перед установкой крышки вариатора не забываем одеть упорную шайбу на вал кикстартера.

Как установить поршень на скутер?

Одна из наиболее серьезных поломок скутера заключается в выхода из строя цилиндро-поршневой группы, что сразу же делает скутер нерабочим. Именно ЦПГ скутера отвечает за его движение, малейшая поломка приведет к невозможности дальнейшего движения. Именно поэтому если вы столкнулись с нерабочей поршневой, тут же беритесь за ее ремонт.

Вообще любая ЦПГ имеет определенный срок жизни, с определенным пробегом ее износ увеличивается и покупателю придется проводить замену детали. Часто достаточно заменить поршень, но иногда случаются более серьезные проблемы. Где придется менять поршень, кольца и цилиндр. В зависимости от модели скутера и производителя установка может немного отличаться, но мы рассмотрим основные действия. Также поршневые скутера могут отличаться по мощности, но это никак не влияет на процесс замены.

Снятие ЦПГ

Если вы не знаете, как правильно установить поршень на скутер 2т или 4т, первым делом снимите старую деталь. Добраться до поршневой группы непросто, придется разбирать скутер, и иногда снимать пластик. Вообще действия по замене ЦПГ происходит следующими действиями:

  1. Снятие двигателя, отсоединение проводов;
  2. Удаление старого поршня;
  3. Установка новой детали согласно требованиям;
  4. Аналогичная сборка двигателя и подключение электрики и шлангов.

После того как вы отключили всю проводку и убедились, что -масло и -бензо шланг закрыты, снимите двигатель. В разных моделях скутера снятие двигателя может быть разным, поэтому действуйте по ситуации. Получив готовый двигатель начните снимать пластмассовый кожух цилиндра, он защищает ЦПГ от внешней грязи, пыли и т. д. Следующий этап — снятие головки цилиндра. В зависимости от типа скутера (2т или 4т) головка может быть более сложной, 4т скутера также имеют клапана, которые потом придется настроить. Но процедура снятия головки происходит откручиванием 4-х гаек.

Важно: гайки нужно откручивать постепенно, методом хрест-нахрест. То есть как изображено на картинке ниже. В противном случае вы сорвете резьбу и поршневая повредиться

Это также касается установки поршневой, гайки затягиваются также

В противном случае вы сорвете резьбу и поршневая повредиться. Это также касается установки поршневой, гайки затягиваются также.

Дальше придется снять цилиндр, в некоторых случаях сделать это проблематично из-за большого образования нагара или дефекта поршня. Если цилиндр целый, но неисправен поршень, приступаем к замене поршня. Как правильно установить поршень на скутер

Замена поршня предполагает ряд трудностей, ведь в комплекте с поршнем будет еще несколько основных деталей. В комплекте вы найдете стопорные кольца, палец и несколько колец (зависит от скутера — 2т или 4т). В 2-х тактных скутерах обычно ставят только два кольца, они компрессионные, третье тонкое кольцо практически не нужно, но рекомендуем поставить его под нижнее кольцо для подпружинивания. В случае с 4-х тактными мопедами есть три основных кольца, два из них компрессионные, третье маслосъемное.

Сборка колец представлена на основе 2т скутера, он имеет более простую конструкцию. Итак, наденьте два кольца на поршень, после возьмите палец и вставьте его в отверстие коленвала так, чтобы поршень надежно держался. Обязательно закрепите палец стопорными кольцами с обеих сторон, это нужно чтобы палец не вылез в процессе эксплуатации. Также стопорные кольца не должны торчать, они должны плотно лечь в специальное отверстие

Важно: устанавливать поршень нужно именно стрелкой (или надписью ЕХ) к выхлопной трубе, иначе вся процедура будет бесполезной. Следующий этап — установка цилиндра на поршень. Установка цилиндра

Установка цилиндра

Эта процедура достаточно сложная, ведь надеть цилиндр на поршень нужно идеально. Первым делом не забудьте поставить прокладки с обеих сторон, они есть как в комплекте с ЦПГ, так и покупаются отдельно. Прокладок обычно две, одна ставиться вниз между цилиндром и двигателем, вторая устанавливается между цилиндром и головкой. После установки нижней прокладки постарайтесь надеть цилиндр так, чтобы кольца сошлись в канавке. Для этого во время установки цилиндра достаточно прижать кольца, предварительно смазав цилиндр и поршень маслом.

Дальше наденьте прокладку и закрепите головку гайками. Затягивать гайки нужно в крестовом порядке. После проверьте кикстартером работу поршня, если установка прошла успешно, поршень должен ходить по цилиндру равномерно и иметь ощутимую компрессию.

Вот и всё, собирайте скутер в обратном порядке, подключайте все провода и шланги.

Выставить метки грм на 139qmb

1. Устанавливаем новую прокладку головки цилиндра.

ВНИМАНИЕ!

Прокладка головки цилиндра выполняется из мягкого металла (медь, алюминий) и после затяжки гаек головки цилиндра деформируется, тем самым обеспечивая герметичность соединения. Повторная установка прокладки головки цилиндра не допускается.

2. Устанавливаем успокоитель цепи ГРМ.

3. Устанавливаем головку цилиндра.

4. Устанавливаем поршень в ВМТ по меткам на маховике. Обычно это метка «Т» на маховике. Совмещаем метку с приливом на картере двигателя.

ВНИМАНИЕ!

Следующая операция является одной из наиболее важных при сборке двигателя

Важно очень точно совместить все метки. Ошибка в установке цепи даже на 1—2 зуба приведет к тому, что двигатель не будет работать правильно, и вероятно это даже приведет к серьезным поломкам деталей ГРМ и ЦПГ при попытке запуска двигателя!

5. Убедившись, что цепь привода ГРМ не соскочила с ведущей звездочки на коленчатом валу, устанавливаем распределительный вал в головку цилиндра, одновременно надев на его звездочку цепь так, чтобы метки на звездочке распределительного вала расположились параллельно плоскости кромки головки цилиндра, а кулачки были направлены вниз (внутрь головки).

6. Устанавливаем опору коромысел, сориентировав ее согласно установочным меткам. Смазываем кулачки и подшипники распределительного вала.

ВНИМАНИЕ!

ВНИМАНИЕ!

При сильной деформации (сплющенности) медных шайб они подлежат замене, так как если шайбы будут прилегать неплотно из-за подтекания масла, в системе смазки упадет давление и мотор быстро выйдет из строя. Уплотнение этого соединения каким-либо герметикой недопустимо.

7. Устанавливаем на шпильки уплот-нительные медные шайбы.

8. Наворачиваем все четыре гайки крепления головки цилиндра, не затягивая их.

9. Утапливаем рабочий стержень на-тяжителя цепи ГРМ внутрь корпуса.

10. Устанавливаем натяжитель цепи ГРМ наместо, затягиваем болты его крепления.

11. Вставляем рабочий болт и пружину натяжителя цепи ГРМ, затягиваем его. При этом можно будет услышать характерные щелчки — сработает храповой механизм рабочего стержня натяжителя который, под воздействием пружины, выйдет из корпуса и натянет цепь ГРМ.

13. Вворачиваем и затягиваем дополнительные болты крепления головки цилиндра.

14. Торцовым ключом за центральный болт маховика, или руками, держась за маховик, медленно проворачиваем коленчатый вал двигателя по часовой стрелке на 3—4 оборота, чтобы убедиться, что фазы ГРМ установлены верно, и поршень не сталкивается с клапанами.

15. Устанавливаем коленчатый вал в ВМТ такта сжатия и еще раз контролируем правильность установки распределительного вала по меткам.

17. Проворачиваем коленчатый вал на несколько оборотов и еще раз контролируем правильность установки клапанных зазоров.

18. Устанавливаем крышку головки цилиндра и затягиваем ее болты.

19. Надеваем шланг вентиляции картера на штуцер в крышке головки цилиндра.

20. Устанавливаем кожух охлаждения цилиндра.

ВНИМАНИЕ!

Не забудьте извлечь из впускного коллектора бумагу, если при разборке вы закрывали его от грязи.

21. Устанавливаем впускной патрубок в сборе с карбюратором.

ВНИМАНИЕ!

В большинстве случаев, при установке выпускной системы, прокладка выпускной трубы нуждается в замене. Лучше при сборке заменить ее новой.

Источник

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Генератор

Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.

Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.

В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.

Как выставить зажигание на 2 т скутере

Здорово, когда в тёплое время года есть возможность выехать на природу, на дачу или просто прокатиться с ветерком. Для этого не обязательно иметь дорогой автомобиль, или навороченную модель мотоцикла. Можно обойтись достаточно бюджетным вариантом, и подобрать оптимальное транспортное средство на котором можно добраться куда угодно. Речь идёт о разновидности лёгкого мотоцикла, которая называется как выставить зажигание на 2 т скутере. Научиться управлять лёгким транспортом сможет даже подросток.

Если Вы прекрасно управляетесь с велосипедом, любите прокатиться с ветерком, то Вам просто необходимо приобрести транспортное средство с двигателем. Лучшим вариантом станет подножка мотоциклов иж или скутер. Педали как на велосипеде крутить уже не придется, а значит Вы сможете наслаждаться поездкой ещё сильнее и получать гораздо больше позитива. Вы никогда не будете уставшим, даже если изъездите город вдоль и поперек.

Существует очень много моделей скутеров. Самые распространенные, это модели с объемом двигателя до пятидесяти кубических сантиметров. Такие аппараты не требуют наличия полноценных водительских прав категории «А», а значит Вы сэкономите на страховке и обязательном техническом осмотре. К тому же, Вам не придется платить дорожный налог

Акцентируйте на этом внимание, когда будете выбирать квадроцикл санкт петербург в регионы или скутер. Более мощные модели стоит рассматривать только после полного обучения езде на аппаратах поменьше

Только лучшее: как выставить зажигание на 2 т скутере

По сравнению с автомобилем, двухколесные транспортные средства имеют массу преимуществ. Небольшому скутеру не требуется гараж или целое машиноместо, расход топлива в разы меньше. Загрязняет окружающую среду видео дебилов на мотоцикле гораздо меньше, то есть экологии Вы не навредите. В общем, сплошные плюсы.

Популярны дром советская гавань мопеды, мото восход цена, от скутер бьет током, квадроцикл взрослый купить в украине, скутеры в зеленограде на заводской, мотоцикл ирбис vg 250, квадроциклы б у цены омск, беговел мотоцикл нижний новгород, мотоциклы на авито ру, дергается стрелка уровня топлива на скутере.

Не забывайте своевременно обслуживать свой мопеды блюхера 12. Вскоре, это будет даже приносить Вам удовольствие. От своевременности и качества обслуживания зависит долговечность транспорта. Используйте только оригинальные запасные части и аксессуары. В сети существует множество тематических форумов, где вы сможете делиться своими впечатлениями и получить ответы на возникающие вопросы в процессе эксплуатации. Однажды сев за руль двухколесного «коня», Вы больше не сможете отказать себе в этом удовольствии.

Фотоотчет: Обслуживание кикстартера китайского скутера 139QMB (50-80CC)

Пока скутер еще новенький и на деталях кикстартера остается заводская смазка — кикстартер работает исправно: легко и без проскальзований проворачивает двигатель, не скрипит и самое главное — после запуска всегда возвращается на свое место, а не висит соплей.

А как только заводская смазка кончится, детали кикстартера прикипают друг к другу и тут начинаются проблемы: то скрипит, то проскакивает, то на место не возвращается. Думаю такая ситуация знакома многим владельцам китайских скутеров в особенности скутеров оснащаемых двигателями серии 139QMB.

Чтобы избежать подобной ситуации — не реже одного раза в сезон разбирайте кикстартер и смазывайте его детали. Разборка и смазка времени много не занимает, особо сложно там тоже ничего нет, поэтому не ленитесь и вовремя обслуживайте свой и скутер и все технические проблемы будут обходить вас стороной.

Чтобы разобрать и смазать механизм нужно сначала снять крышку вариатора

Потом открутить болтик на заводном рычаге, вытянуть его из рычага и потом только снять сам рычаг

Вал, который нам нужен фиксируется стопорным кольцом. Снимаем кольцо специальным съемником для стопорных колец или мучаемся и снимаем его при помощи пары гвоздей и такой-то матери…

Под кольцом стоит упорная шайба — это очень важный девайс! При разборке не теряйте ее!

Вынимаем из крышки «грибок»

Вынимаем вал с пружиной

Тем места, которыми детали контактировали с крышкой вариатора перед обратной сборкой тщательно отмываем и смазываем. Смазку можно использовать любую, но лучше использовать медную пасту. Если таковой у вас нет — мажьте обычным литолом.

Это интересно: Как быть, если инспектор останавливает под знаком «Остановка запрещена»

Наносим смазку сначала на вал

Вставляем вал в крышку, заводим пружину

Переворачиваем крышку, укладываем на вал упорную шайбу и фиксируем вал стопорным кольцом

Смазываем ось «грибка»

Отводим зубчатый сектор вала таким образом, чтобы заваренный зуб зашел за «грибок»

Вставляем в крышку «грибок» следя при этом, чтобы его пружинная скоба зашла между двух уступов

На этом наше обслуживание заканчивается. Осталось только установить обратно крышку и одеть на вал заводной рычаг.

5 Регулировка зазоров в клапанах

Специалисты по тюнингу рекомендуют проводить процедуру регулировки зазоров клапанов на мопедах своими руками каждые 2000–3000 километров пробега. Это позволит улучшить динамику двигателя и избежать неприятного “цокота”, который идет от ГЦ во время движения из-за неправильной регулировки. Чаще всего настройка делается на новых скутерах сразу же после прохождения обкатки двигателя. Из-за перетянутых клапанов возможны сбои при работе на высоких оборотах и скорости выше 80 километров в час, особенно для скутеров на 150 кубиков.

Регулировка зазоров клапанов на скутере

Работа по настройке своими руками проводится на полностью остывшем двигателе с использованием отвертки и ключей на 8,9. Первым делом снимается пластиковая крышка головки цилиндра. Далее откручиваются два винта, которые держат клапанную крышку. Как только защита снята, необходимо установить поршень в предельно верхнее положение, для этого может потребоваться демонтаж защиты вентилятора генератора. Далее проверяются зазоры клапанов, для этого используется щуп 0,5–0,7 миллиметров. В первую очередь проверяется самый верхний впускной клапан, при правильной настройке щуп будет входить в отверстие между клапаном и регулировочным болтом с небольшим трудом.

Щуп для проверки зазоров клапанов на скутере

Чтобы изменить зазор, необходимо немного ослабить положение контргайки, после чего нужно вращать регулировочный болт против часовой стрелки и, не убирая усилия, снова затянуть гайку крепления. После этого зазор изменится, а определить степень изменения можно с помощью того же щупа на 0,5 миллиметров. Те же действия нужно повторить с нижним клапаном и установить защиту генератора и пластиковый кожух ГЦ в обратном порядке.

Фотоотчет: Обслуживание кикстартера китайского скутера 139QMB (50-80CC)

Пока скутер еще новенький и на деталях кикстартера остается заводская смазка — кикстартер работает исправно: легко и без проскальзований проворачивает двигатель, не скрипит и самое главное — после запуска всегда возвращается на свое место, а не висит соплей.

А как только заводская смазка кончится, детали кикстартера прикипают друг к другу и тут начинаются проблемы: то скрипит, то проскакивает, то на место не возвращается. Думаю такая ситуация знакома многим владельцам китайских скутеров в особенности скутеров оснащаемых двигателями серии 139QMB.

Чтобы избежать подобной ситуации — не реже одного раза в сезон разбирайте кикстартер и смазывайте его детали. Разборка и смазка времени много не занимает, особо сложно там тоже ничего нет, поэтому не ленитесь и вовремя обслуживайте свой и скутер и все технические проблемы будут обходить вас стороной.

Чтобы разобрать и смазать механизм нужно сначала снять крышку вариатора

Потом открутить болтик на заводном рычаге, вытянуть его из рычага и потом только снять сам рычаг

Вал, который нам нужен фиксируется стопорным кольцом. Снимаем кольцо специальным съемником для стопорных колец или мучаемся и снимаем его при помощи пары гвоздей и такой-то матери…

Под кольцом стоит упорная шайба — это очень важный девайс! При разборке не теряйте ее!

Вынимаем из крышки «грибок»

Вынимаем вал с пружиной

Тем места, которыми детали контактировали с крышкой вариатора перед обратной сборкой тщательно отмываем и смазываем. Смазку можно использовать любую, но лучше использовать медную пасту. Если таковой у вас нет — мажьте обычным литолом.

Наносим смазку сначала на вал

Вставляем вал в крышку, заводим пружину

Переворачиваем крышку, укладываем на вал упорную шайбу и фиксируем вал стопорным кольцом

Смазываем ось «грибка»

Отводим зубчатый сектор вала таким образом, чтобы заваренный зуб зашел за «грибок»

Вставляем в крышку «грибок» следя при этом, чтобы его пружинная скоба зашла между двух уступов

На этом наше обслуживание заканчивается. Осталось только установить обратно крышку и одеть на вал заводной рычаг.

3 Особенности улучшения карбюратора, ГБЦ и вариатора

После отключения заглушек необходимо приступать к следующим шагам по тюнингу. Для начала рекомендуется заменить заводской глушитель на улучшенный вариант с резонатором. Среди известных моделей можно выделить Laser X, Technical Next или Leovince. После установки новой трубы необходимо правильно настроить трансмиссию. Такие изменения позволят поднять показатель максимальной скорости на 7-10 километров в час и улучшить разгонную динамику.

Глушитель с резонатором для скутера

Далее следует установить и новый карбюратор с увеличенным диаметром диффузора. Для моделей китайских мопедов с кубатурой до 150 см3 лучше всего приобретать карбюраторы с диаметром хода на 17,5-20,5 миллиметров. Какого производителя выбирать, решать исключительно владельцу, однако некоторые специалисты советуют приобретать модели недорогих и достаточно надежных карбюраторов производства DellOrto. При проведении всех вышеперечисленных работ рекомендуется также установить тюнингованный вариатор, его проще будет своими руками настраивать под новые параметры, так как он имеет более совершенную структуру. Можно выбрать модели итальянского производителя Polini, которые оснащаются специальной системой смазки основного штока.

Но самым эффективным способом реально поднять мощность малокубатурного скутера – это установка новой цилиндро-поршневой группы увеличенного объема

При этом важно помнить, если проводить тюнинг скутера с установкой улучшенной поршневой группы, настоятельно рекомендуется проверить степень износа коленвала и подшипников, так как если они в плохом состоянии, тюнинг полностью “убьет” их уже через 1000-2000 километров пробега на новых параметрах. На этом множество желающих затюнинговать свой скутер останавливаются, особенно если речь идет о двигателе вроде 139qmb. Дальнейшие действия можно отнести к гоночному тюнингу, и по затратам и объему работы они сравнимы с приобретением нового, более мощного и объемистого скутера на 150 или 225 кубов со спортивными характеристиками

Дальнейшие действия можно отнести к гоночному тюнингу, и по затратам и объему работы они сравнимы с приобретением нового, более мощного и объемистого скутера на 150 или 225 кубов со спортивными характеристиками.

Цилиндро-поршневая группа увеличенного объема

Еще один вариант технического тюнинга – установка обогатителя карбюратора. По сути дела – это небольшой дополнительный карбюратор, который соединяется с основным посредством трех выпускных каналов. Иногда данную деталь называют автоматическим пусковым обогатителем. Кроме того “гоночный” тюнинг мопедов подразумевает установку усиленного коленчатого вала, шатуна и замену заводских подшипников. Только такие изменения способны выдержать новые нагрузки, которые появятся с увеличением мощности двигателя.

Ремонт кикстартера на китайском скутере подручными средствами

14 Mar, 2015

Показано как можно устранить некоторые поломки кикстартера простыми средствами. еще инфа на странице — valeraprivalov.ru/problemyi-s-kikstarterom-na-skutere-super-sport-acar/

Comments

Это храповик от сузуки летс

как просверлили шестеренку? пытался в ручную но там сталь пипец

В конце сезона у меня кикстартер опять отказал. зубья полумесяца сразу были немного покоцаны и в конце концов пару зубьев обломило. тогда я решил проблему с заводкой скутера уже так — https://www.youtube.com/watch?v=USmTDyuNiWI

У меня она была уже с дыркой. я купил этот скутер как неходовой. кикстартер не работал. эту шестеренку просто отдали а вала на которую она одевалась не было. возможно она была запрессована на вал но не сильно. а так просверлить конечно проблема — надо в токарном станке сверлом с победитовой напайкой. чтобы шестеренка крутилась на валу ровно — надо чтобы все было точно.

у меня проблема с ножкой, я когда скутер завожу все норм, но после того как завел она как будто чем то трется там и очень громкий и противный скрежет, и шатается так же как на видео если прижать к вариатору то шум пропадает, но стоит отпустить начинается, помогите пожаль, я уже за. ся ломать голову на счет того что это может быть двиг 4т 50сс

Это интересно: Отказ тормозной системы, какие меры нужно предпринимать

Чувак, точь в точь такая же проблема. Решил ли ты ее. Также, лапку я прислоняю к вариатору когда еду, звук пропадает.

Мне так сложно сказать — в чем у вас на скутере проблема. надо снимать крышку и где трет — должно быть видно. возможно ваша версия «. трется как будто полумесяц об храповик изза плохой шайбы или втулки. » — верна. возможно надо заменить втулки оси полумесяца или может есть ещё какая-то причина. надо смотреть визуально — ведь я занимаюсь ремонтом только своего скутера, а на моем такой проблемы не было.

трется как будто полумесяц об храповик изза плохой шайбы или втулки, но не уверен изза этого это или нет

Как выставить зажигание на скутере

При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.

Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя. Нужная метка похожа на букву «Т»

В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать

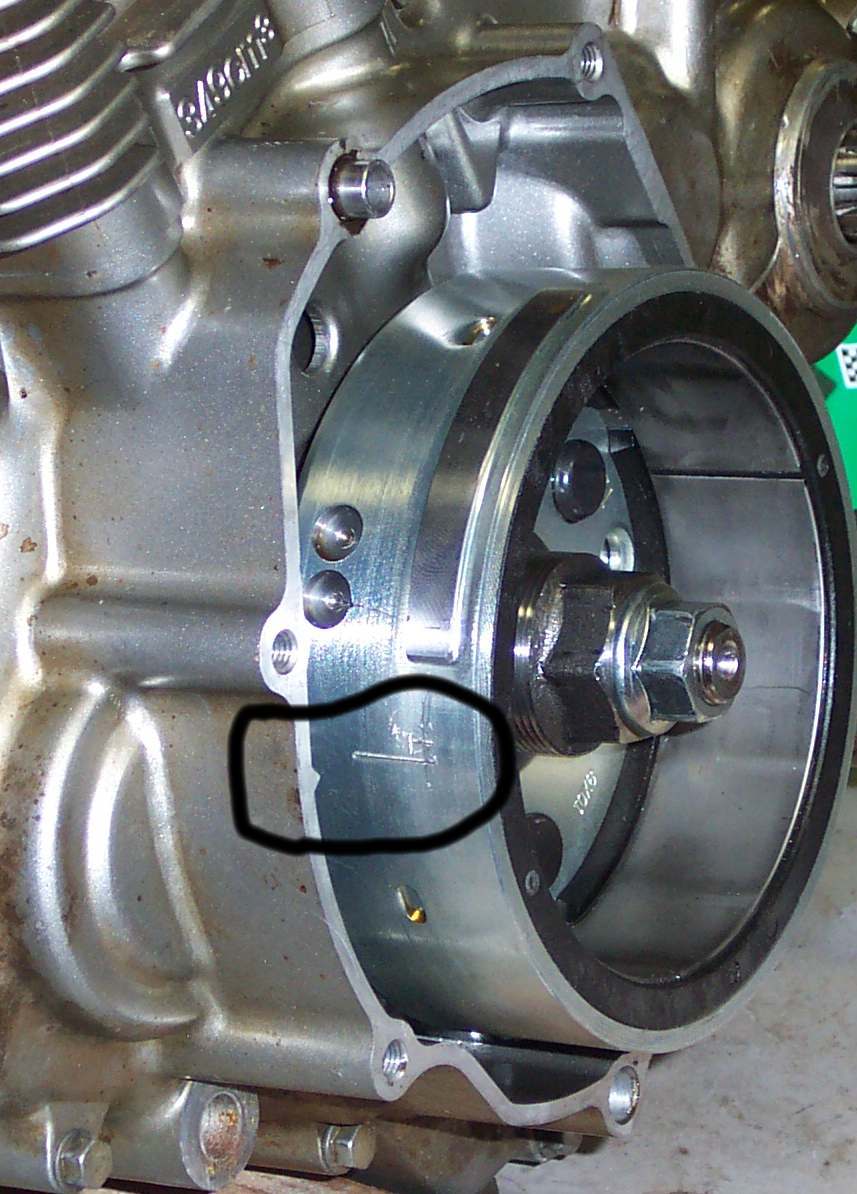

Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.

Для настройки необходимо совместить метку «Т» и выступ на картере двигателя

На разных скутерах метки могут выглядеть по разному

Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально

Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга. Стоять они должны горизонтально

Стоять они должны горизонтально.

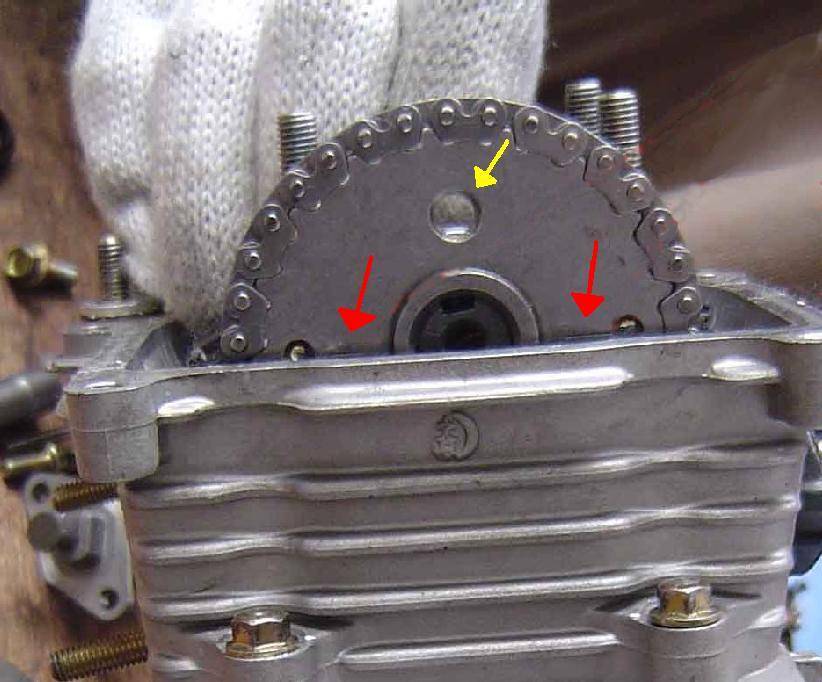

Метки на звезде ГРМ

Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.

Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.

После этого нужно сделать следующее:

  • Выставляются метки описанным выше способом.
  • Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
  • Следите за тем, чтобы метки или отверстия находились в правильном положении.

Ремонт скутера (мопеда) своими руками

Популярность скутеров с каждым годом растет. И это не удивительно. Невысокая стоимость, простота обслуживания, хорошие эксплуатационные характеристики делают мопед незаменимой вещью в жизни многих.

Во многих странах мира количество скутеров на улицах превосходит количество машин. Они имеют высокую маневренность, что позволяет не думать о пробках для жителей мегаполисов. Однако иногда возникают ситуации, что мопед выходит со строя и не желает заводиться.

Ремонт скутера можно проводить самостоятельно или отдать его в мастерскую. Это личное решение каждого. Решив ремонтировать самостоятельно, необходимо подготовить для этого пространство. Чаще всего ремонт выполняется в гараже.

Наиболее часто возникают неисправности, связанные с заменой масла и фильтров. Неправильно подобранное масло может быть причиной того, что двигатель не заводится.

Сначала необходимо слить старое масло через сливное отверстие. Затем карбюратор разбирается полностью.

Устройство и ремонт китайских мопедов не должен вызывать больших проблем у человека, который хоть немного в этом разбирается.

Ремонт кикстартера на китайском скутере с двигателем 157QMJ

Типичная ситуация: Заводная лапка, скутера Raсer Taurus при нажатии на нее зависает в нажатом положении и не проворачивает двигатель. Проворачивается как бы в холостую, при этом из под крышки вариатора доносятся какие-то непонятные звуки.

Причина этой неисправности кроется в неправильной сборке механизма кикстартера, расположенного под крышкой вариатора. Вернее даже в неправильной сборке, а в незнание того, что крышку вариатора нужно снимать только с заранее снятой заводной лапкой оставляя вал кикстартера на своем месте.

Новички обычно этого не знают и снимают крышку вариатора вместе с заводной лапкой и валом, тем самым гнут скобу возвратной пружины и сбивают правильную установку валов. А потом не могут правильно собрать механизм до «кучи», вот и ездят с вечно неработающей заводной лапкой.

Снимаем крышку вариатора, откручиваем болт на заводной лапке и снимаем ее с вала.

Вынимаем из корпуса крышки первичный вал кистартера.

Не теряем упорную шайбу вала кикстартера.

Снимаем передний вариатор. Работа по снятию вариатора скутера, подробно изложена в статье: Как снять вариатор скутера доступными инструментами

Вынимаем промежуточный вал, как видите следы смазки полностью отсутствуют что не есть хорошо. Смазать все трущиеся детали надо обязательно.

Для того, чтобы смазать промежуточный вал его необходимо разобрать, для этого снимаем штифт.

Снимаем упорную шайбу и шестерню промежуточного вала.

Смазываем вал пластичной смазкой (литол-24).

Собираем промежуточный вал в обратной последовательности. Смазываем установочную скобу промежуточного вала.

Смазываем рабочею поверхность вала.

После полной смазки промежуточного вал-отложите его в сторону, нам он пока не понадобится.

А теперь, обратите внимание на фиксирующею скобу возвратной пружины, она разогнута, и разогнули ее по незнанию, когда пытались снять крышку вариатора вместе с валом кикстартера (наш случай в счет не берем, так как она до моего вмешательства была давным-давно разогнута). Снимаем ее и выравниваем

Снимаем ее и выравниваем.

Устанавливаем промежуточный вал в отверстие, следя при этом чтобы штифт на вале зашел в специальный паз.

Следим, чтобы устанавливающая скоба тоже зашла на свое место.

Ищем на промежуточном вале метки-в нашем случае это «стрелка» и буквы FT.

Разворачиваем шестерню промежуточного вала так, чтобы «стрелка» была направлена на цапфу коленчатого вала, а буквы FT были направлены на вал кикстартера (не перепутайте).

Втулку тоже смазываем.

Ищем на секторе кикстартера «заваренный зуб».

Одной рукой придерживайте шестерню промежуточного вала от смешения, другой рукой вставляйте вал кикстартера так, чтобы «заваренный зуб» впритык подошел к к зубу винтовой шестерни промежуточного вала, то есть вал кикстартера не должен проворачиваться по часовой стрелке «заваренный зуб » должен его зафиксировать от проворачивания.

Должно получится вот так.

После установки вала кикстартера, заводим возвратную пружину на свое место, сделать это легче всего плоскогубцами.

После установки возвратной пружины, прикручиваем предварительно выравненную фиксирующею скобу.

Перед установкой крышки вариатора не забываем одеть упорную шайбу на вал кикстартера.

Устранение неполадок

Неисправности электрооборудования и топливной системы являются наиболее регулярными из всех проблем, которые возникают у владельцев мотороллеров.

Зачастую случается так, что поломка внезапно настигает скутер. Ремонт карбюратора, как правило, позволяет возобновить функционирование вашего «верного коня».

Обычно для этого достаточно снять карбюратор, очистить от пыли снаружи и от смолистых отложений бензина и другого мусора внутри. Прочистить и продуть воздушные и топливные каналы и жиклеры, проверить состояние топливной иглы и дроссельной заслонки, а потом собрать и настроить его.

Устранение более сложных поломок в домашних условиях возможно далеко не всегда, так как зачастую требуются специфические инструменты, которых нет в широком доступе.

Таким образом, для технически грамотного человека ремонт скутера своими руками не представит большой сложности при наличии минимальных знаний и навыков обращения с техникой, а также необходимых инструментов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
