Все о поршневых кольцах. Часть 3 – покрытие колец.

Какие материалы применяются для изготовления поршневых колец

В состав нержавеющей стали входит большое количество хрома для увеличения жаростойкости и сопротивляемости износу. Благодаря этому кольца из «нержавейки», как и хромированные, лучше сопротивляются высоким температурам, нежели чугунные. Поскольку первое компрессионное кольцо работает в условиях недостатка смазки, необходимо учитывать и этот фактор при выборе материала для него. Как нельзя лучше для покрытия подходит все тот же хром. Хромированные изделия намного лучше сопротивляются истиранию.

Молибден применяется в качестве покрытия рабочей части колец с целью увеличения их ресурса

Помимо этого, молибденовые поршневые кольца быстрее прирабатываются к стенкам цилиндров, что особенно важно в случае их замены при проведении капитального ремонта двигателя

Как подобрать поршневые кольца

Подбор поршневых колец означает, что размеры поршневых колец в обязательном порядке должны соответствовать как размерам поршней, так и размерам цилиндров. Добавим, что производить подбор поршневых колец по размеру немного легче сравнительно с подбором самих поршней. Так происходит благодаря тому, что ремонтные поршневые компрессионные и маслосъемные кольца для различных моделей двигателей в большей или меньшей степени сегодня являются взаимозаменяемыми. Это означает, что можно приобрести как оригинальные поршневые кольца, так и подобрать детали стороннего производителя.

Подбор колец по размерам

Подбирать кольца необходимо с учетом следующих базовых параметров:

  • высота поршневого кольца;
  • диаметр поршневого кольца;

Любой качественный аналог, который имеет необходимые размеры, зачастую становится без всяких проблем. Для полной уверенности необходимо также учитывать радиальную ширину поршневых колец, а точнее соответствие данной ширины канавкам поршня. Другими словами, глубина канавок в отдельных случаях может оказаться недостаточной.

Что касается компрессионных колец, такие кольца конструктивно схожи, зачастую имеют одинаковую или практически одинаковую радиальную ширину, так что проблем после установки правильно подобранных по размеру колец из этой группы обычно не возникает. Подбор маслосъемных колец, напротив, требует повышенного внимания как к самой конструкции кольца (коробчатые, наборные маслосъемные кольца), так и дополнительного уточнения их радиальной ширины по специальным каталогам изготовителя колец.

Хотелось бы добавить, что подбирать поршневые кольца для дизельных двигателей сложнее. Компрессионные кольца для дизелей имеют молибденовое покрытие, а также отличаются трапецеидальным профилем, который дополнительно может иметь разные углы. Маслосъемные кольца в дизелях обычно коробчатые, но и данный факт необходимо проверять по каталогам, так как встречаются случаи установки на дизельный двигатель наборных колец.

Обратите внимание, что ставить на дизель поршневые кольца от бензинового двигателя крайне не рекомендуется. Одновременно с этим в отдельных случаях допускается вариант установки поршневых колец с дизеля на бензиновый мотор

Какие поршневые кольца лучше

Дело в том, что материалы, нанесенное покрытие и допуски по геометрии колец вполне могут отличаться

На указанные факторы в процессе подбора следует обращать пристальное внимание, особенно в случае отсутствия точных данных в каталогах изготовителя. Также следует добавить, что кольца для новых двигателей обычно хорошо работают в старых ДВС, но не наоборот

Достаточно качественными принято считать чугунные поршневые кольца. Такие детали выполнены из высокопрочного чугуна, который обладает улучшенными свойствами и активно противостоит износу. Маслосъемные кольца бывают хромированными, а также без покрытия хромом. Также в продаже представлены стальные кольца, дополнительно оборудованные пружинным элементом.

Хромированные кольца обычно устанавливаются на моторы с высокой степенью сжатия, что предполагает более серьезные нагрузки на ДВС и ЦПГ. Гражданские автомобили иностранного производства зачастую имеют поршневые маслосъемные кольца из нержавеющей стали. Такие кольца отличаются большим сроком службы, низким весом и приемлемой стоимостью.

Какой должен быть зазор на поршневых кольцах? Детальный разбор

Тема, интересующая многих автолюбителей, как установить зазор между поршневыми кольцами, а особенно интересует это тех, кто собирается проводить ремонтные работы самостоятельно

Каждый знает, что любой автовладелец (опытный, или нет), старается больше узнать о повреждениях, которые могут возникнуть во время эксплуатации авто, а также о мерах их предосторожности

Какой должен быть зазор на поршневых кольцах? Мы рассмотрим различные особенности, и специфику темы, а также ознакомимся с основными приёмами и техниками, для ремонта этой детали.

Во-первых, самым первым шагом будет являться факт, который связан с осмотром поршней. Необходимо проверить и тщательно осмотреть поршень на наличие на поверхности трещин, или мелких механических повреждений. Если вы заметили даже небольшой дефект, то следует немедленно заменить поршень на новый. Чтобы избежать неприятной ситуации, или более крупной поломки.

Во-вторых, если у вас разобран двигатель, то следует также уделить внимание и поршням. К таким профилактическим мерам можно отнести очистку головки поршня от имеющегося нагара, очистка и обработка канавок которые находятся под поршневыми кольцами. В-третьих, после того как поршень был очищен, следует обязательно осмотреть зазоры между канавками и кольцами

В решении данной проблемы как никогда лучше подойдёт таблица, в которой будут указаны номинальные зазоры поршневых колец

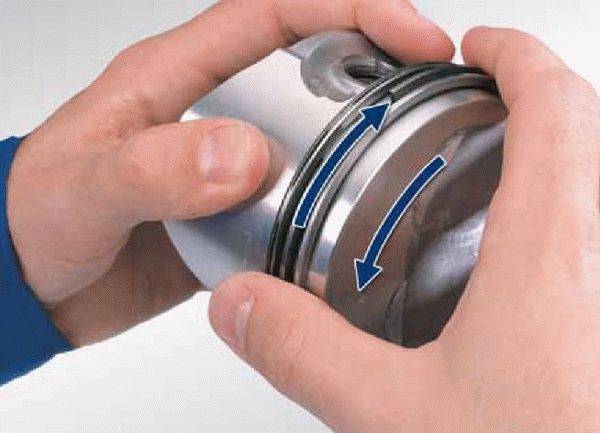

В-третьих, после того как поршень был очищен, следует обязательно осмотреть зазоры между канавками и кольцами. В решении данной проблемы как никогда лучше подойдёт таблица, в которой будут указаны номинальные зазоры поршневых колец.

Это:

  • Параметры верхнего компрессионного кольца должны быть 1-0.04-0,075 мм;
  • Компрессионное кольцо, которое находится внизу, должно быть размером 2-0,03-0,065 мм;
  • Маслосъемное кольцо с зазором в 3-0,02-0,055 мм.

Помните, что для каждого зазора характерны свои параметры и расстояние, самое главное — не перепутать их. Допустимый зазор должен быть равен 0,15 мм. В том случае, если на глаз тяжело точно определить расстояние между зазорами поршней, то можно воспользоваться специальным прибором — микрометром.

Как правильно использовать микрометр, чтобы определить размер зазора на поршневых кольцах? Нужно померить диаметр поршня сразу в нескольких местах по его окружности. Потом измерить ширину канавок, используя при этом специальные щупы.

После измерений следует вычислить средний показатель значения зазоров. Если показатели отличаются друг от друга, то следует заменить поршень, если показатели одинаковы, то всё в порядке.

В-четвёртых, измерение зазоров в замках поршневых колец. Выполнять данное измерение можно как при помощи специальной оправы, так и при наличии простого предмета цилиндрической формы. Показатели и параметры зазора следует измерять при помощи специального щупа. Параметры зазора пригодного для эксплуатирования имеют следующие пропорции – 0,25-0,45 мм.

При этом может допускаться погрешность равная 1,0 мм, которая может возникнуть в результате износа детали. В том случае, если размер зазора выше нормы, то поршень необходимо поменять. Если же измеренный зазор меньше указанных параметров (0,25 мм.), то всё, что нужно это просто подточить торцы до нужного размера.

В-пятых, измерение зазора между поршнями и цилиндрами. Данное измерение основывается на установлении соответствия между уже измеренными диаметрами поршня и цилиндра. Здесь стандартные показатели равны от 0,025 до 0,045 мм, при возможном износе 0,15 мм.

Типичные проблемы поршневых колец

При износе поршневых колец увеличивается зазор между поверхностью детали и стенками цилиндра. При воспламенении топливно-воздушной смеси отработанные газы могут проникать в масляный картер, тем самым снижая эффективность работы двигателя. Подобные пропуски также влияют на срок службы моторного масла и его рабочие характеристики.

При залегании колец может произойти то же самое. Раскаленные газы, проникающие из камеры сгорания, способствуют разрушению масла и образованию отложений в кольцевых каналах. Это приводит к залеганию колец в канавках, что влечет за собой снижение их подвижности, образование зазора между стенкой цилиндра и кольцами.

Последствия износа поршневых колец легко заметить без разборки двигателя. При увеличенном потреблении масла из выхлопной трубы выходит синий дым, означающий, что моторное масло горит. Особенно это заметно при запуске двигателя, до того, как он наберет рабочую температуру и кольца расширятся в цилиндре.

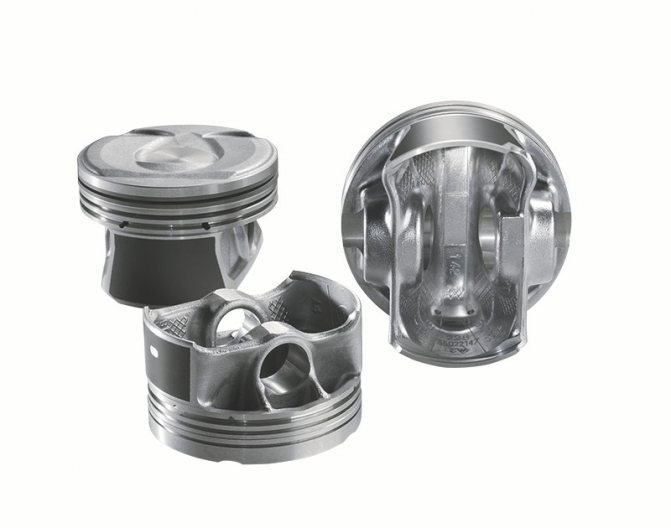

Вместе с поршневыми кольцами изнашиваются и сами поршни в области юбок. Образованию задиров наиболее подвержены детали без специального покрытия. Раньше его могли наносить только на заводе-изготовителе, сегодня такая возможность есть у любого автовладельца.

В России покрытие для поршней выпускает .

MODENGY Для деталей ДВС изготовлено на основе дисульфида молибдена и графита. Оно предотвращает появление задиров на юбках поршней, позволяет снизить шум при работе двигателя, повысить его КПД и уменьшить расхода топлива.

Благодаря удобной аэрозольной фасовке с нанесением покрытия можно справиться без специализированного оборудования. Достаточно тщательно очистить обрабатываемые поверхности и выдержать время полимеризации: 12 часов при комнатной температуре.

Подшипники скольжения

Большое число известных производителей двигателей занимаются разработкой и тестированием своих агрегатов в сотрудничестве с компанией MAHLE, и обращаются к нашему опыту по производству подшипников скольжения, накопленному на протяжении многих десятилетий. Эти подшипники используются, например, в осях коромысла, распредвалах, шатунах, коленвалах и балансировочных валах двигателей внутреннего сгорания. MAHLE постоянно занимается разработкой новых материалов и производственных технологий, выпуская вкладыши и регулировочные шайбы диаметром от 27 до 140 мм, а также подшипниковые втулки диаметром от 6 до 105 мм. На качество наших изделий могут положиться как автопроизводители, так и рынок послепродажного обслуживания.

Интенсивная научно-исследовательская работа, непрерывные новые разработки, а также огромное число различных типов поршней для двигателей любой конструкции — эти аргументы убедили всех известных производителей двигателей отдать свое предпочтение в пользу поршней с логотипом MAHLE. Для клиентов рынка послепродажного обслуживания мы поставляем поршни такого же качества, как и те, которыми комплектуются новые автомобили.

Как выбрать поршневые кольца: защита от подделки

В процессе подбора деталей необходимо в обязательном порядке придерживаться ряда правил и советов, которые помогут избежать приобретения поддельных запчастей. Начнем с того, что запчасти-заменители производства известных брендов не должны иметь слишком низкую стоимость по сравнению с оригинальными деталями.

Для изготовления качественной продукции производитель должен использовать качественные материалы и задействовать современные технологии производства. Перед поиском неоригинальных заменителей рекомендуется предварительно ознакомиться со стоимостью аналогичных оригинальных запчастей.

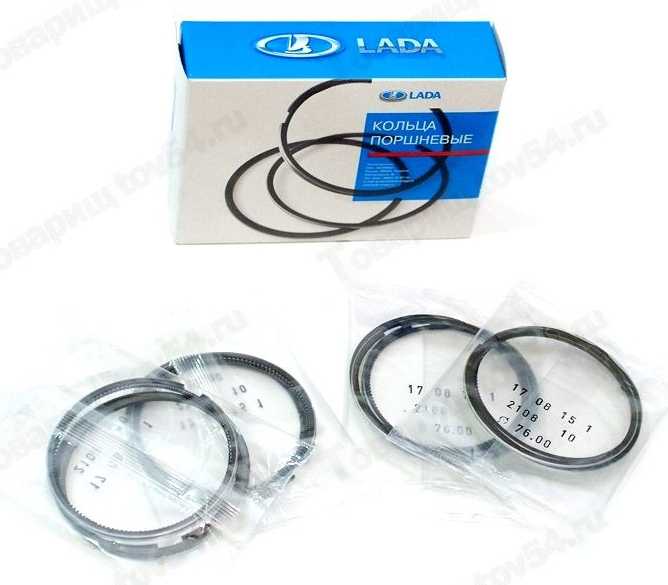

Поршневые кольца должны быть упакованы в фирменную упаковку. Сама коробка должна быть аккуратно склеена. Надписи на коробке должны иметь четкий и одинаковый шрифт, штампы, голограммы (при известном факте использования такой защиты на оригинальной упаковке). Фасуют детали в небольшие пакеты из полиэтилена, укладывая по три кольца.

На указанном пакете должны присутствовать следующие обозначения:

  • номер комплекта;
  • модель двигателя;
  • размер поршневых колец;

Косвенным признаком также является общее количество пакетов с кольцами. Это количество должно соответствовать количеству цилиндров конкретного двигателя, для ремонта которого предназначен данный ремкомплект.

Еще перед покупкой рекомендуется подробно осмотреть расширительные пружины. Указанные пружины должны быть с переменным шагом витков, а также обладать отшлифованной поверхностью в области торцов и наружного диаметра. Отсутствие таких признаков может указывать как на низкое качество изготовления деталей, что сильно отразится на сроке службы, так и на подделку.

Не лишним будет провести проверку профиля и высоты выступов. Если выступы минимальны или полностью отсутствуют, тогда кольца могут являться не новыми, а бывшими в употреблении. Для надежности воспользуйтесь микрометром, чтобы определить номинальный и ремонтный размер колец.

Во время подбора компрессионных колец тактильно прощупайте фаску, которая находится на одной или обеих сторонах по наружному диаметру кольца. На изделиях низкого качества указанные фаски отсутствуют. На качественных кольцах также просматриваются торцы, которые по оттенку светлее и имеют слегка закругленную форму.

Хромированные поршневые кольца и кольца без такого покрытия по цвету идентичны, но вариант с нанесенным хромом отличается от аналога без хрома особыми выступами. На кольцах без покрытия такие выступы несимметричны. Наличие хрома также придает компрессионным кольцам характерный матовый оттенок, в то время как поршневые кольца без хрома имеют стальной отблеск.

Конструкция поршневых колец

На большинстве моделей машин внутри двигателей для каждого поршня применяется по три кольца. Они имеют диаметр, превышающий размер самого поршня. Часть каждого из них вырезана. Этот вырез называется замком.

На поршне они устанавливаются таким образом, чтобы замки не располагались на одном уровне. Данные прорези – это расстояние между концами незамкнутых колец. Замки имеются исключительно на всех разновидностях данных деталей. Они предназначены для компенсации тепловых расширений, возникающих в процессе взаимодействия внутренних деталей двигателя.

Всем известно, что при воздействии высоких температур на металл, он имеет свойство расширяться. Если бы кольца имели монолитную конструкцию, они при нагревании увеличивали бы нагрузку на поршни и цилиндры.

Для чего нужен тепловой зазор в поршневых кольцах

Известно, что в процессе перемещения поршня, он воспринимает огромное давление. Это давление передается на коленвал. Именно наличие зазора в конструкции позволяет максимально передать это давление и полностью использовать его величину.

Кроме того, тепловой зазор обеспечивает минимальный контакт поверхностей поршня и цилиндра. В противном случае эти детали подвергались бы повышенному износу. Еще одна не менее важная функция – это обеспечение поверхностей оптимальным количеством масляной смазки. Масло проникает в зазоры, но при этом не попадает в камеру сгорания.

Именно зазоры обеспечивают эффективный отвод тепла от поверхностей деталей. В данном случае они применяются для компенсации избыточного температурного воздействия. В том случае, если приведенные выше параметры не будут обеспечены, двигатель не будет выдавать ожидаемых от него характеристик.

Как подбирать поршневые кольца?

Замена поршневых колечек – это одна из операций капитального ремонта

Купить лицензионную оригинальную деталь безусловно важно, но это не единственный вопрос, на котором стоит фокусироваться. Основа капремонта – грамотная дефектовка с использованием поверенного измерительного инструмента высокой точности

Не нужно быть экспертом, чтобы понимать, что одно дело заменить кольца на малом пробеге (60-80 тыс. км) по причине закоксовки, а совсем другое – замена колечек по причине физического износа, наступающего на пробеге, близком к проведению капремонта. Так вот, в первом случае, достаточно просто заменить комплект уплотнений, а во втором – необходимо детально осматривать всю «поршневую».

Предмет осмотра – это весьма обширная тема, излагать которую – удел отдельной статьи. Поэтому, остановимся на паре поршень-цилиндр. К моменту капремонта наступает такой износ цилиндров, при котором заводские кольца не в состоянии обеспечивать надежное уплотнение. Тогда говорят о том, что цилиндры необходимо расточить, а кольца и поршни – заменить на аналоги с ремонтными размерами.

Подробности о ремонтных размерах обычно указываются в книге по эксплуатации

Для покупки поршневых колец важно знать точную марку двигателя и размеры поршня/цилиндра. Фирма выбирается на свой вкус, но лучше оригинала обычно не отыскать

При этом важно овладеть навыками отличия подделки от оригинала. В их числе – осмотр кромок колечек (все должны быть одинаковыми), замка (цвета побежалости и грубой обработки не допускаются) и пр.

Как залегание поршневых колец связано с их работой

Для того чтобы обеспечивать необходимую степень уплотнения зазора между внешней поверхностью поршня и внутренней поверхностью цилиндра, так называемым зеркалом цилиндра, кольцо должно быть достаточно упругим и прочным, с другой стороны, не оказывать излишнего давления на стенки гильзы, иметь высокую износостойкость, но не разрушать рабочую поверхность цилиндра.

Степень теплового расширения чугуна гильзы меньше аналогичного показателя алюминиевого сплава поршня более, чем в два раза. При нагревании поршень расширится сильнее, чем чугунная стенка цилиндра. Наружный диаметр поршня выполняется с небольшим зазором для компенсации тепловых расширений. В современных двигателях внутреннего сгорания всегда применяется несколько поршневых колец. Залегание одного из компрессионных колец создает проблему герметичности при сжатии топливовоздушной смеси. Под термином «залегание» понимают ситуацию, когда поршневое кольцо сжато и полностью утоплено в кольцевой канавке поршня, при этом остатки несгоревших нефтепродуктов под воздействием высокой температуры превратились в углеродистые образования, намертво, словно клей, зафиксировавшие кольцо в одном положении.

Условия и причины залегания поршневых колец:

  • нижнее маслосъемное кольцо в силу своего износа или повреждения не выполняет в полной мере функций по удалению масляной пленки с зеркала цилиндра. Часть моторного масла из картера двигателя в виде остатков пленки накапливается в канавках поршневых колец и интенсивно разлагается с выделением цементирующих минеральных остатков;
  • остаток топлива богатой смеси не сгорает в полном объеме, его высококипящие фракции в виде вязкой жижи попадают в канавки поршневых колец и дополнительно усиливают эффект залегания;
  • двигатель машины в течение длительного времени 3-5лет находился в законсервированном состоянии. Сжатые и зафиксированные в одном положении поршневые кольца со временем теряют упругость. Чтобы не допустить залегания поршневых колец достаточно раз месяц запускать мотор на 10-15мин.

Если относительно «молодой» автомобиль стал катастрофически терять динамику разгона, резко увеличился расход масла, первой рассматривают версию залегания поршневых колец. Болезнь поражает относительно «молодые» автомобили с пробегом менее 80 тыс. км. Главной проблемой и причиной залегания поршневых колец называют некачественный бензин и моторное масло.

Как правило, залегание поршневых колец происходит неравномерно по диаметру кольцевого паза. В нормально работающем кольце силы давления на него распределены равномерно по рабочей поверхности, что препятствует возникновению местных зон усталости металла. В случае залегания кольцо прикипает в канавке поршня в одном небольшом секторе окружности, начинает работать (сжиматься и разжиматься) в нерасчетном и несимметричном режиме, возникают локальные усталостные микротрещины.

Назначение поршневых колец

Цилиндр в ДВС являет собой рабочую камеру объёмного вытеснения, где поршень, имеющий цилиндрическую форму и близкий по размерам с цилиндром, совершает внутри него возвратно-поступательные движения, обеспечивая расширение сжатых газов, являющихся продуктами горения топливовоздушной смеси.

Несмотря на практически герметичное соединение и плотное соприкосновение поверхностей, между данными элементами всё же остаётся небольшой зазор. Допускать попадание газов, образовавшихся как следствие процесса горения и моторного масла из картера нельзя, зачем и нужны поршневые кольца, препятствующие этому. Так, задачей компрессионных колец является предотвращение проникновения газов из камеры в картер путём поддержания герметичности. Маслосъёмные кольца призваны воспрепятствовать попаданию в картер масла, регулируя его количество на стенках цилиндра.

Небольшое проникновение газов наблюдается даже при использовании высококачественных колец на исправном агрегате, но это является нормой. Условия работы элементов конструкции жёсткие, так, высокие температуры и трение, присущие функционированию двигателя, со временем провоцируют их износ. При этом изношенные детали пропускают большее количество газов, поэтому если своевременно не озадачиться их заменой, вероятен капремонт силового агрегата.

Функционал поршневых колец обеспечивает:

  1. Герметичное прилегание поверхностей поршня и цилиндра.
  2. Нужное количество масла на стенках цилиндра, достаточное для скольжения, но не проникающее в камеру.
  3. Препятствие перегреву и коррозии поршней путём отвода тепла от них к стенкам цилиндра.

Высококачественные поршневые кольца тонкие, поскольку тогда они обеспечивают отсутствие вибраций поршней при функционировании силового агрегата на высоких оборотах, а также снижают трение со стенкой цилиндра. Для маломощного мотора используют и широкие, они вполне справятся с задачей, а стоить будут дешевле.

Замена поршневых колец своими руками – Видео

Раскоксовка может помочь избавиться только от появления нагара. Если кольца подверглись сильному износу, то они подлежат немедленной замене.

Приобретая новый комплект колец, отдайте предпочтение только качественным деталям. Не бойтесь высокой цены, так как дешевые аналоги могут заставить нормально работать двигатель всего несколько тысяч километров

Обратите внимание на то, чтобы материал изготовления колец совпадал с материалом двигателя. Это является одним из главных критериев

https://youtube.com/watch?v=HHbj-DPZDOM

На следующем шаге необходимо слить масло и демонтировать все узлы, которые не дают возможность вытащить поршни из блока. Снимите воздушный фильтр, топливный насос и открутите болты крепления распределителя зажигания. Затем снимите шестерню распределительного вала, открутите крышку ГБЦ и снимите ее. После этого открутите корпуса, закрепляющие подшипники распределительного вала.

Как только доступ как распределительному валу откроется, его вытаскивают вместе с сальником. Деталь устанавливается таким образом, чтобы поршень оказался в верхней мертвой точке. Свеча выворачивается, а в отверстие вставляют специальный прут, который предотвратит падение клапана вниз. С помощью специального съемника пружина клапана сжимается и пинцетом вытаскивается два сухаря. Чтобы вытащить кольца, нужно также применять специальное приспособление.

Установка новых колец производится в обратной последовательно, однако, перед их запрессовкой обязательно смажьте их моторным маслом

Крайне важно не перепутать стороны, так как это может стать причиной повышенного расхода масла

Подведем итоги

В исправном атмосферном бензиновом или дизельном двигателе, который эксплуатируется в нормальных условиях, средний ресурс поршневых колец может составлять от 150 до 350 тыс. км. Высокофорсированные «атмосферники» и моторы с турбонаддувом (особенно бензиновые) могут нуждаться в замене колец уже при пробеге около 100 тыс. км. Усредненные показатели приводятся по причине того, что на срок службы поршневых колец сильно влияют следующие факторы:

  • режимы работы ДВС;
  • качество моторного масла;
  • работоспособность систем смазки, охлаждения и т.д.

Например, поршневые кольца могут немедленно выйти из строя в случае перегрева двигателя. Износ колец сильно увеличивается при эксплуатации мотора на несоответствующем рекомендуемому, грязном или попросту низкосортном масле. Проблемы с запуском холодного двигателя или неустойчивая работа агрегата на холостом ходу могут заставить водителя «подгазовывать» на холодном двигателе, в результате чего поршневые кольца очень сильно и быстро изнашиваются.

В том случае, если после замены поршневых колец машина дымит, тогда следует оценить интенсивность дымления и цвет выхлопных газов. В самом начале процесса приработки поршневых колец появление сине-серого дыма допускается, далее интенсивность дымления и цвет должны постепенно нормализоваться. Если после первых 1-3 тыс. км. этого не происходит, тогда потребуется провести повторную диагностику силового агрегата.

https://youtube.com/watch?v=ib-pX0N0Gmw
