«Бархан» (Модификация «Служба спасения»)
Нет необходимости доказывать большую потребность в подобной спецмашине, качественно сочетающей в себе комфорт легкового автомобиля с возможностями грузовика, а тем более вездехода.
Преодолеть труднопроходимый участок, растащить завал, буксировать прицеп с оборудованием и провиантом, цистерну с питьевой водой… В общем, сделать все возможное для того, что бы помочь людям, попавшим в беду.
Подобной машиной могут комплектоваться и подразделения «МЧС», и региональные станции «Скорой медицинской помощи», и естественно, армейские части…

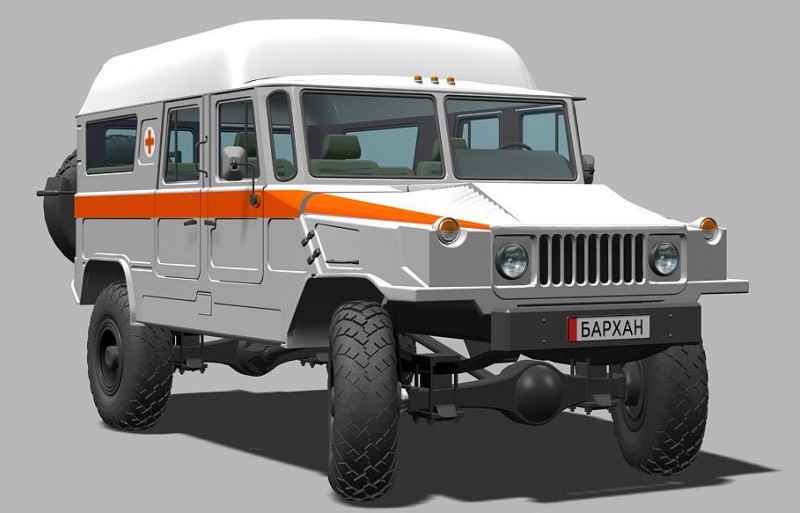

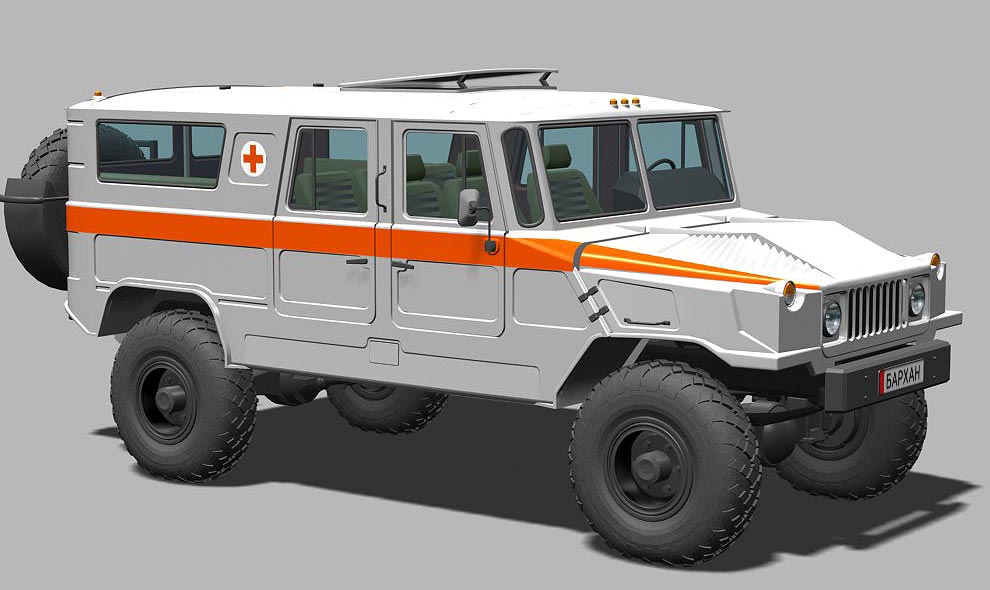

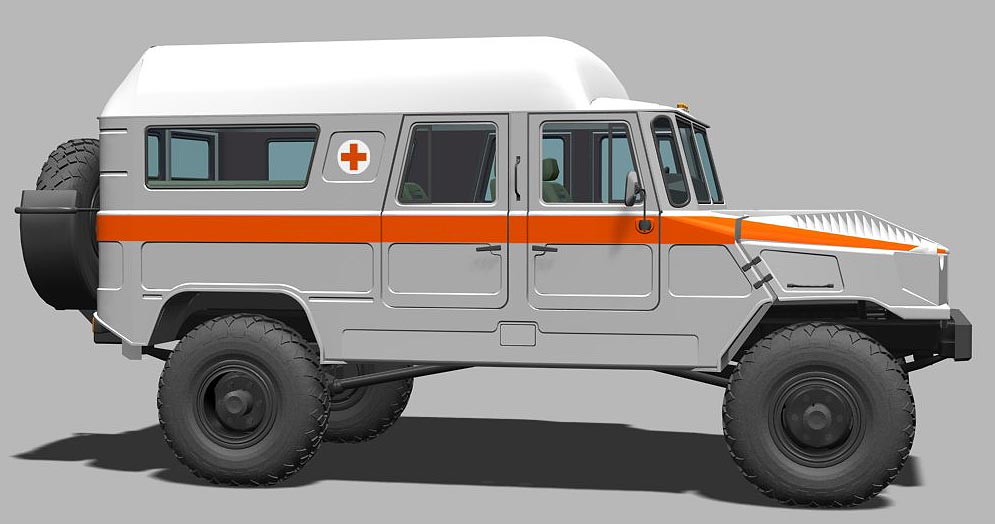

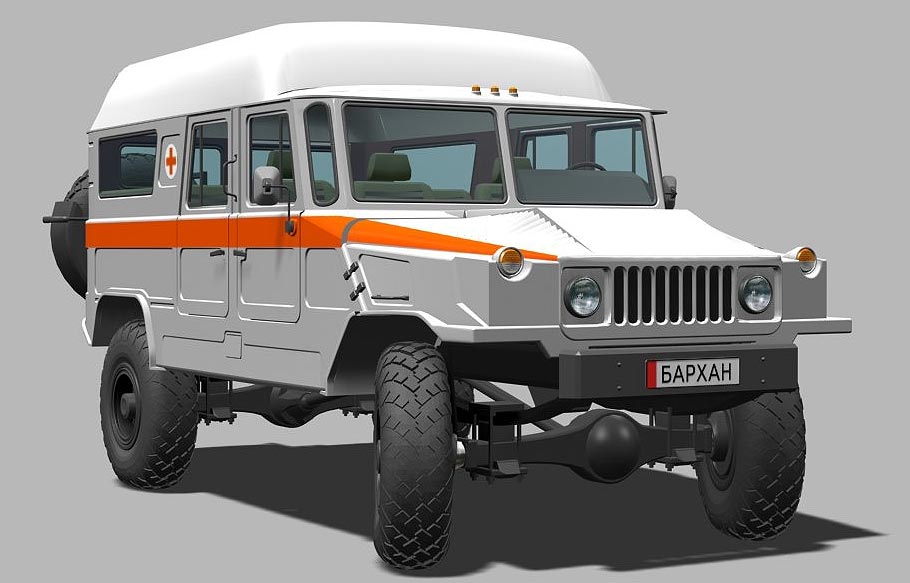

«Бархан» используемый в качестве машины «Службы спасения», позволяет свободно разместить 7 членов экипажа (спасатели, медперсонал), операционнй стол и спецоборудование. Возможно оборудовать и санитарную версию «Бархана» с «многоярусной» системой носилок на специальных подрамниках.
Кузов автомобиля имеет стеклопластиковый «колпак», увеличивающий внутреннее пространство салона. Машина имеет улучшенную систему отопления и вентиляции, шумоизоляционные панели кузова. «Бархан» оборудуется приводом для генератора на 220 Вольт, и имеет розетки для подключения от внешней сети.
Машина может быть оборудована специальными «световыми и звуковыми сигналами». Для работы в темное время суток, возможна установка «люстры» — набора верхних фар, позволяющих осветить место проишествия… При необходимости, машина может быть оснащена и средствами спец-связи…
Возможен вариант кузова и без верхней надстройки и специального оборудования. Этот «Бархан» используется как машина дополнительного медицинского сопровождения. Равно как и все версии, машина может быть оснащена «подкачкой» колес и лебедкой.
Армейская машина имеет заднюю грузопассажирскую площадку, с откидными сидениями, накрываемую тентом. Как и положенно военной машине она оборудована лебедкой и системой подкачки колес.
«Бархан» (варианты планировки салона)

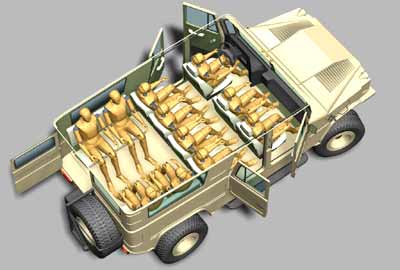

Здесь мы предлагаем вам ознакомиться с нашим тестовым «трехмерным» посадочным макетом, в котором участвовали специальные манекены (рост — 173, вес — 70 кг.)
В зависимости от назначения автомобиля существуют различные варианты размещения пассажиров и оборудования. Пол кабины оснащен специальными гнездами для крепления сидений, благодаря чему, салон легко трансформируется из пассажирского в грузовой.
Доступ в салон возможен через 4 боковые двери (основной салон), и одну заднюю (багажное отделение). Большой люк в крыше, может использоваться в качестве аварийного выхода.

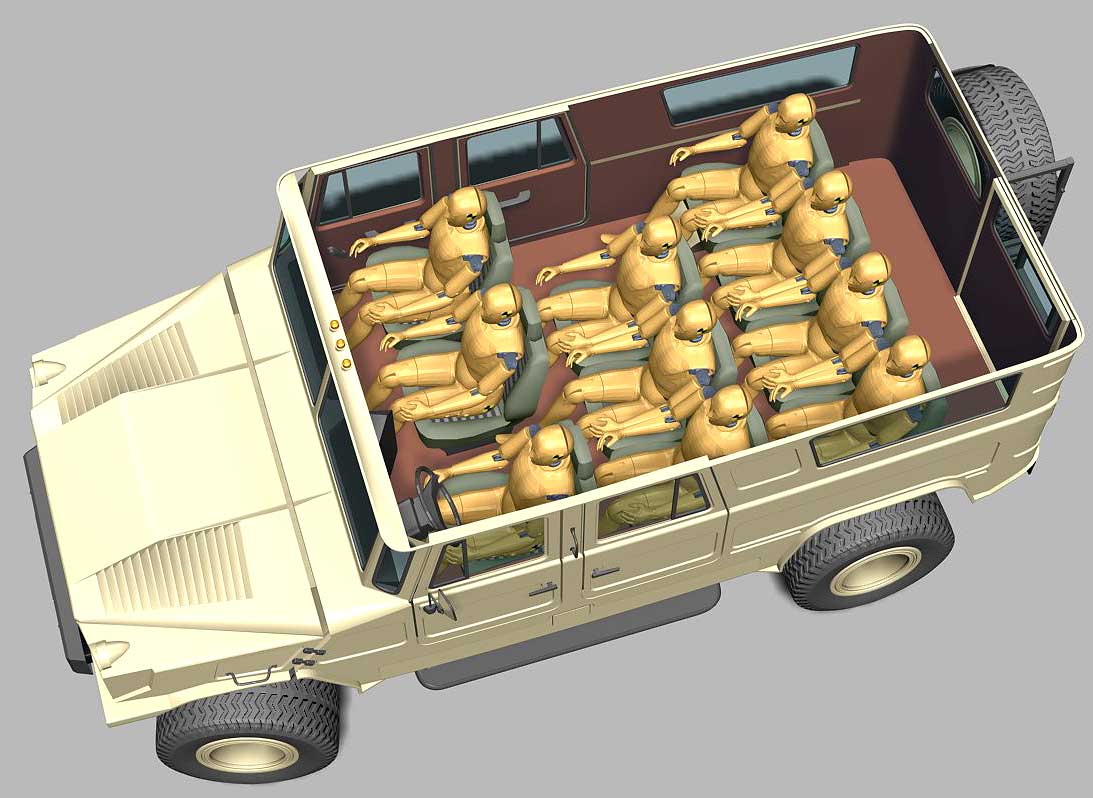

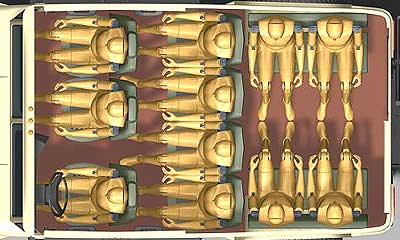

«Трехрядная» планировка позволяет свободно разместить 10 человек. Доступ на задний ряд сидений осуществляется через правую заднюю дверь. Подобная схема размещения рекомендуется для пассажирского и туристического вариантов «Бархана» ( в гражданской версии машины).
«Двухрядная» планировка позволяет комфортно разместить 7 человек в основном салоне, и дополнительно, на откидных скамейках багажного отсека, посадить еще четырех пасажиров.
Доступ на дополнительные сидения осуществляется через заднюю, пятую, дверь.
Подобная схема применима для «армейской» и «специальных» версий гражданской машины.

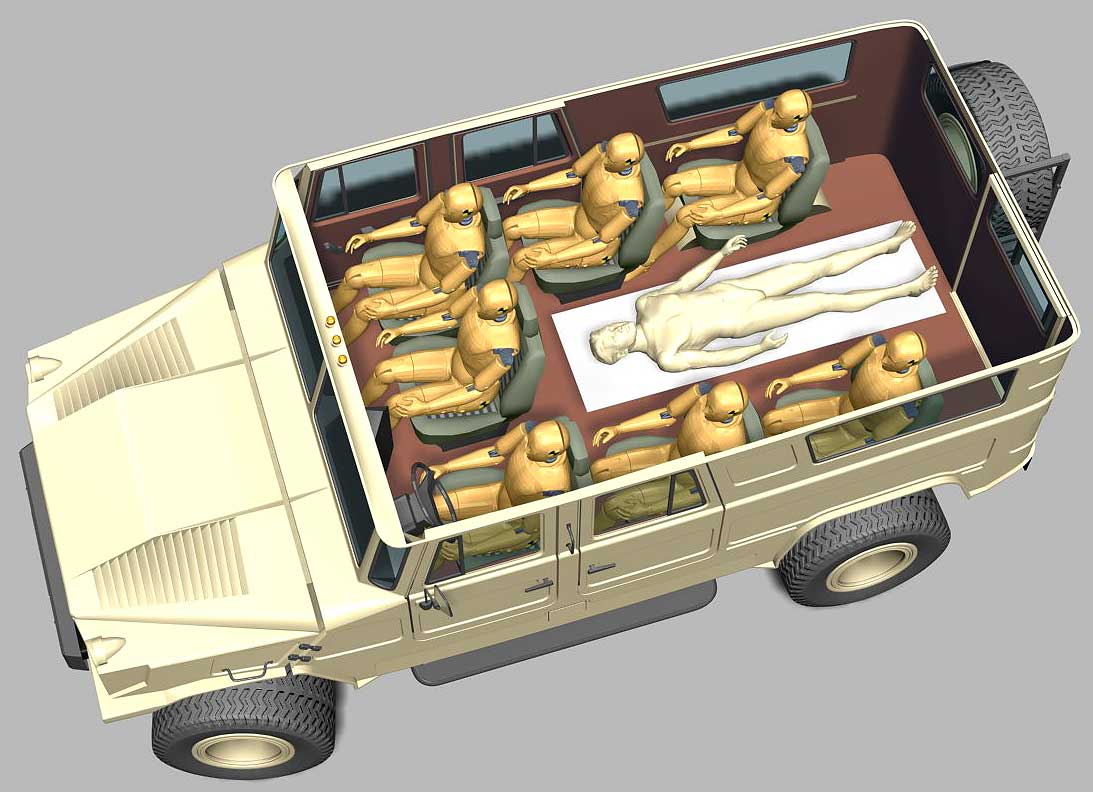

«Бархан» используемый в качестве машины «Службы спасения», позволяет свободно разместить 7 членов экипажа (спасатели и медперсонал), операционнй стол и спецоборудование.Возможно оборудовать и санитарную версию «Бархана» с «многоярусной» системой носилок на специальных подрамниках.
Базовя модель может включать несколько модификаций: грузопассажирскую, исполнение «люкс», инкассаторский бронеавтомобиль и патрульную машину. При условии мелкосерийного производства, цена машины в стандартной комплектации, будет вполне доступной и «хозяйственникам», и спецслужбам…

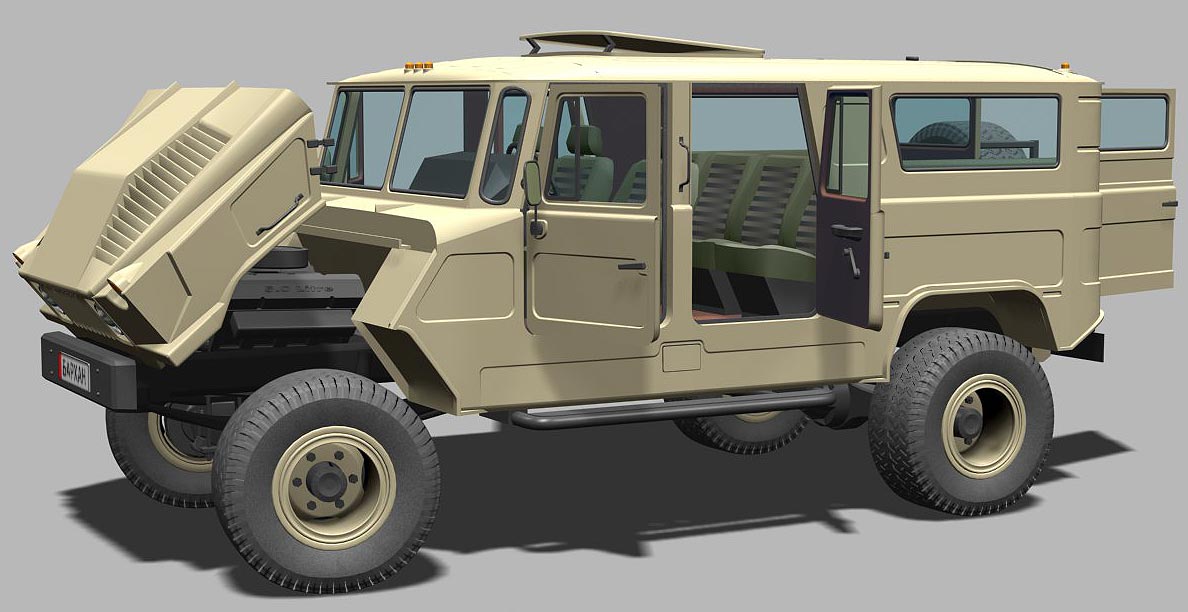

«Бархан» (Модификация «Гражданский»)
Большой «УАЗик» на десять персон… Так вкратце можно охарактеризовать эту нашу разработку :))… Действительно, машина по силуэту напоминает родного «козлика»… Кто-то сразу видит в нем «шестьдесят шестой», а кому может пригрезится и «Хаммер»… Но, это — «Бархан»!!!
Взять за основу своих разработок «ходовку» от «66-го», пытаются многие «самодельщики»… Построенный нами образец, целится (ни много, ни мало) на мелкосерийное производство…
Почему?
Во первых, кабина «Бархана» имеет большую ширину и ровный пол.
Размеры салона: высота 1230 мм. ширина 2020 мм. длина 3100 мм.
«Трехрядная» планировка позволяет свободно разместить 10 человек.
«Двухрядная» планировка позволяет комфортно разместить 7 человек в основном салоне, и дополнительно, на откидных скамейках багажного отсека, посадить еще четырех пассажиров.
Во вторых, машина максимально унифицирована с массовыми моделями «ГАЗа», и использует основные кузовные детали кабины «ГАЗ 66».
Конструкция кузова предельно проста и технологична. Замените «хаммеровский» капот на другое дизайн-решение, и перед вами совершенно иной автомобиль!
Машина может использоваться исключительно в качестве 10-ти местной пассажирской «рабочей лошадки», или напротив, иметь шестиместный «люксовый» салон, со всеми «пакетами» и «наворотами» (плюс спец-тюнинг)…
Как говорится: «Кто, к чему привык…»
Не оставлены без внимания силовые структуры и спецслужбы…
Выправка хорошего солдата видна даже под сугубо гражданским костюмом.
«Бархан» без особых проблем»грудью» проложит себе путь в любой «легковой» пробке, и прямо «по головам», доставит спец-подразделение к месту «работы»…
Агрессивная внешность и внушительные размеры подобной патрульной «легковушки» с нарядом ГИБДД внутри, охладят немало «горячих голов»…
«Бархан» в качестве инкассаторского бронеавтомобиля.
Эта машина идеальный кандидат на бронирование по способу «коробочка внутри»…
Не вдаваясь в тонкости процесса, объясню… Внутрь салона монтируется еще одна специальная кабина из «подходящего» материала. (Снаружи — машина, как машина, а внутри — крепкий орешек!)
Обязательным условием, является наличие специальной модификации для служб спасения и скорой помощи. Мобильная и хорошо оснащенная машина, не боящаяся бездорожья поможет спасти не одну жизнь…
Конструкция

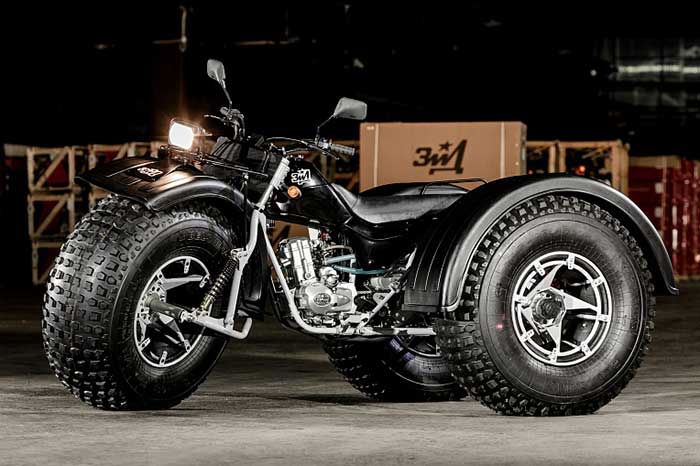

Бархан оснащается китайским бензиновым двигателем Lifan 163 ML-2, с жидкостным охлаждением и подачей топлива через карбюратор. Одноцилиндровый, четырёхтактный, двухклапанный мотор (200 см³) с нижним расположением распредвала и комбинированной системой смазки обладает максимальной мощностью 16.3 л.с. Максимальный крутящий момент – не менее 14.5 Н×м. Система запуска – электроо и кик-стартер.

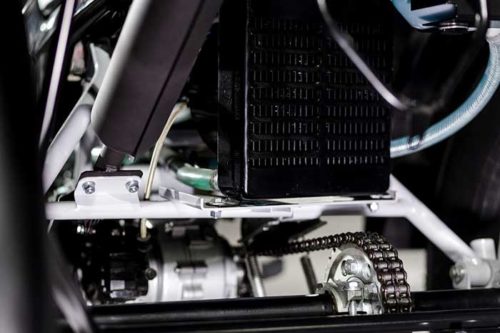

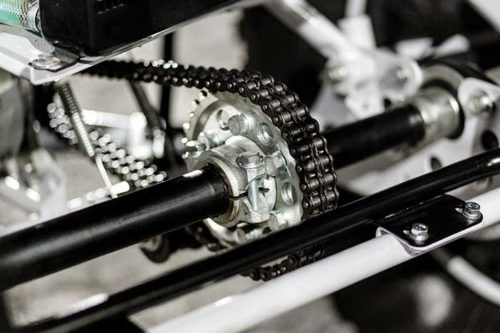

Мотовнедорожник имеет пятиступенчатую коробку переключения передач с силовой шестерёнчатой передачей и ножным управлением, размещённую в одном блоке с силовым агрегатом. Многодисковое сцепление с ручным управлением находится в масляной ванне. Главная двухступенчатая цепная передача имеет промежуточный понижающий редуктор, который, в свою очередь, оснащён понижающей передачей и реверсом.
На сварной трубчатой раме базируется передняя подвеска – рычажная вилка с пружинно-гидравлическими амортизаторами. Подвеска задних колёс отсутствует, поэтому опоры заднего вала жёстко крепятся на подрамнике. Передний и задний тормозные механизмы дисковые, с гидравлическим приводом. Тормоз переднего колеса управляется ручным приводом, расположенным на руле, задний тормозной механизм – ножным.
Все три колеса с металлическими трубчатыми дисками открытого типа и камерными шинами «БЕЛ-79» – и переднее, и оба задних – взаимозаменяемы. Болотоход Бархан оснащён электростартером, аккумулятором ёмкостью 10 А/ч (12В), электрогенератором мощностью 80 Вт (14В), тиристорным коммутатором зажигания, регулятором напряжения с замкнутым сердечником, звуковым сигналом постоянного тока.
Приборы освещения представлены фарой с лампами габаритного, ближнего и дальнего света, поворотными огнями, задним фонарём с режимом освещения номерного знака. Приборы контроля и коммутации: комбинированные переключатели света и поворотников с кнопкой клаксона; комбинированный переключатель «день-ночь» с кнопкой запуска стартера и с аварийным выключателем зажигания; выключатель стоп-сигнала ножного тормоза; реле указателей поворота и др.
Тест-драйв
Заводится «Бархан» как обычный мотоцикл. Включаешь зажигание и жмешь кнопку стартера. На всякий случай есть и кикстартер, позволяющий запустить мотор ногой с помощью педали. На холодную движок неохотно держит обороты, благо есть подсос, решающий эту проблему. По управлению здесь все как у мотоциклов. Правая рукоятка — газ, рычажок под левую руку — сцепление, рычажок справа — передний тормоз, под правой ногой — задний тормоз.

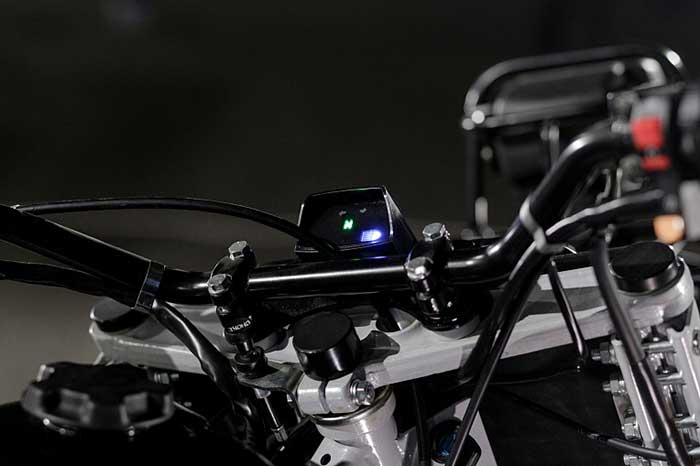

Передачи переключаются четко, приноровиться можно буквально за пару минут, даже если до этого вы ездили на мотоциклах полтора раза за всю жизнь. На приборной панели есть индикатор нейтральной передачи, а сами ступени придется считать в уме. Трогается «Бархан» бодро, но тяга быстро спадает, и мотор просит «скормить» ему вторую передачу. На пятой комфортно ехать со скоростью 20—25 км/ч. Ближе к 30 км/ч обороты слишком высокие, вибрация ощутимо передается на руль. Ездить лучше в перчатках.
Весит «Бархан» 330 кг и ощущается очень неповоротливым. В характеристиках говорится о том, что радиус разворота этого вездехода — 5 метров. Многовато даже по сухим цифрам. На деле же маневрировать на снегоболотоходе еще сложнее, чем кажется. На низкой скорости руль требует огромных усилий, а если покрытие — снег или лед, переднее колесо скользит вперед даже в вывернутом положении. Зато газком можно выставлять «Бархан» боком. Наверняка, потренировавшись, получится выписывать эффектные дрифт-этюды.
Едет «Бархан» откровенно медленно, но это и хорошо. На высоких скоростях 3-колесный вездеход ощущался бы нестабильным и был бы не прочь перевернуться. Все же по устойчивости модель далека от квадроциклов. Зато «Бархан» выигрывает как у «квадриков», так и у снегоходов по проходимости и универсальности. Особенно если речь идет о болотистой местности. Вездеход способен перевозить на себе до 150 кг груза и тащить прицеп массой до 200 кг.
Среди недостатков можно отметить «трехколейность» — каждое колесо прокладывает свою «дорожку», что усложняет процесс езды в определенных условиях. Если на пути есть труднопреодолимая яма или другое препятствие, объехать его, пропустив, например, между колес, почти невозможно. После «Бархана» фактически остается один большой и сплошной след шириной 1800 см. Габаритная длина машины — 3 метра. Учитывая запрет на передвижение по дорогам общего пользования, нужно еще до покупки вездехода обдумать, как доставлять его до места эксплуатации, если оно будет отличаться от места хранения техники. Прицеп или даже обычный лафет для легковушки не подойдет. Так что перед покупкой этой игрушки не помешает купить другую — например, грузовой бус.
Инструкция по эксплуатации —
Возможности
Каракат Бархан 200 (число обозначает объем двигателя) способен транспортировать двух человек с грузом по пересечённой местности с естественными и искусственными уклонами и склонами, преодолевать траншеи и отвалы. Компактный и экономичный вездеход-амфибия эффективен при эксплуатации на переувлажнённых грунтах – на жидкотекущих глинах и суглинистых участках, покрытых толстым слоем ила или торфа, толщиной более 30 см. Река или озеро – не преграда на пути мотовездехода.
Амфибийный трёхколёсный снегоболотоход Бархан уверенно держится на поверхности воды за счёт объёма воздуха в шинах, благодаря свойствам которых, невысокой массе и большому дорожному просвету достигается высокая проходимость трицикла. Помимо груза, закреплённого на заднем металлическом багажнике, трайк может буксировать грузовой или пассажирский прицеп общей массой до 270 кг.
Часть первая: «Теория»
Мы считаем, что существует необходимость в разработке и производстве большого грузо-пассажирского вездехода (БГПВ), вместимостью до 12 человек (пассажирский вариант) или 7 человек и 700 кг груза (грузо-пассажирский вариант) с возможностью одновременной буксировки прицепа до 1,5 т.
Этот автомобиль должен заполнить модельную нишу между легкими «джипами» и «средними» грузовиками.
Обязательным условием является унификация узлов и агрегатов нового автомобиля с уже выпускаемыми массовыми моделями для повышения ремонтопригодности и удешевления планового технического обслуживания.
Производство автомобиля должно базироваться на существующей в стране производственной базе, с обязательным учетом возможного экспорта готовых машин или комплектов.
Предлагаемый нами вариант полностью базируется на узлах и агрегатах автомобиля повышенной проходимости ГАЗ-66, чем решается проблема ремонтопригодности и обеспечения запасными частями.
Кабина имеет большую ширину и ровный пол, что позволяет свободно, с комфортом, разместить водителя и двух пассажиров на сидениях переднего ряда, четырех человек на втором ряду сидений и дополнительно, при использовании задней площадки, посадить еще шесть человек вдоль бортов машины. При этом остается еще достаточно места для багажа. Возможны и другие варианты планировки салона «Бархана», в зависимости от назначения автомобиля.
Управление и эксплуатация
Транспортное средство многофункциональное. Где применяют Бархан:
- автотрассы;
- бездорожье;
- заболоченные участки;
- водные поверхности (при нагрузке до 150 кг);
- снежные заносы;
- склоны;
- траншеи, ямы;
- пустыни, каменистые местности.
Перед использованием техсредство требуется подготовить, руководствуясь инструкцией и следующими советами специалистов:
При температуре меньше +5°C либо при охлажденном двигателе требуется прогревание мотора в течение 2-4 минут
При этом требуется осторожно управлять дросселем карбюратора, не допустима позиция до упора.
При сложностях с запуском двигателя рекомендуется применять кикстартер.
Зимой вездеход не устанавливается на стояночный тормоз, чтобы предотвратить примерзание тормозных колодок к диску.
Движение рекомендуют начинать по прямой траектории.
Снежные заносы и холмы преодолевают на небольшой скорости.
При езде вброд водный порог должен быть не более 45 см, при более высоком уровне воды вездеход перемещается в водном режиме.
После прохождения водных препятствий требуется высушить транспортное средство.
Для обкатки новой машины требуется проехать 350 км либо потрать 3 полных бака с топливом. При обкатке техническое средство используется с умеренной нагрузкой
Затем производится замена машинного масла и вездеход используется на полную мощность.
Для вождения вездехода требуются соответствующие навыки и изучение инструкции по эксплуатации.
Обучение управлению вездеходом осуществляется на открытых площадках, на которых не должно быть сложных препятствий.
При управлении вездеходом на водителе должен быть застегнутый мотошлем.
https://youtube.com/watch?v=a3q5LvmB-q0
Для безопасной эксплуатации техники рекомендуется соблюдать следующие правила:
- запрещено перевозить пассажиров на багажнике;
- не рекомендуется запускать вездеход без проверки приборов освещения и функциональности тормозной и сигнальной систем;
- вездеход не используется несовершеннолетними;
- недопустимо разбрызгивание топливной жидкости во время заправки, также запрещено курить, пользоваться открытым огнем;
- во время остановки мотор отключается, запускается первая передача, техсредство ставится на стояночный тормоз;
- резкое торможение используется только в экстренных случаях, т.к. в гололед и в дождливую погоду возникает риск аварий.
Для эксплуатации техсредства необходимо зарегистрировать вездеход в Ростехнадзоре и получить специальное разрешение.
Резюме…???
Учитывая опыт эксплуатации вездехода «Бархан», были сделаны неутешительные выводы о том, что в угоду полной унификации модели использующей готовую заводскую раму и ходовую часть, машина наследует и ряд характерных недостатков присущих «донору». А именно: слабость рамы на диагональную скручиваемость, жесткость и «неинформативность» зависимой рессорной подвески, неудачную КПП, и ненадежный усилитель рулевого управления.

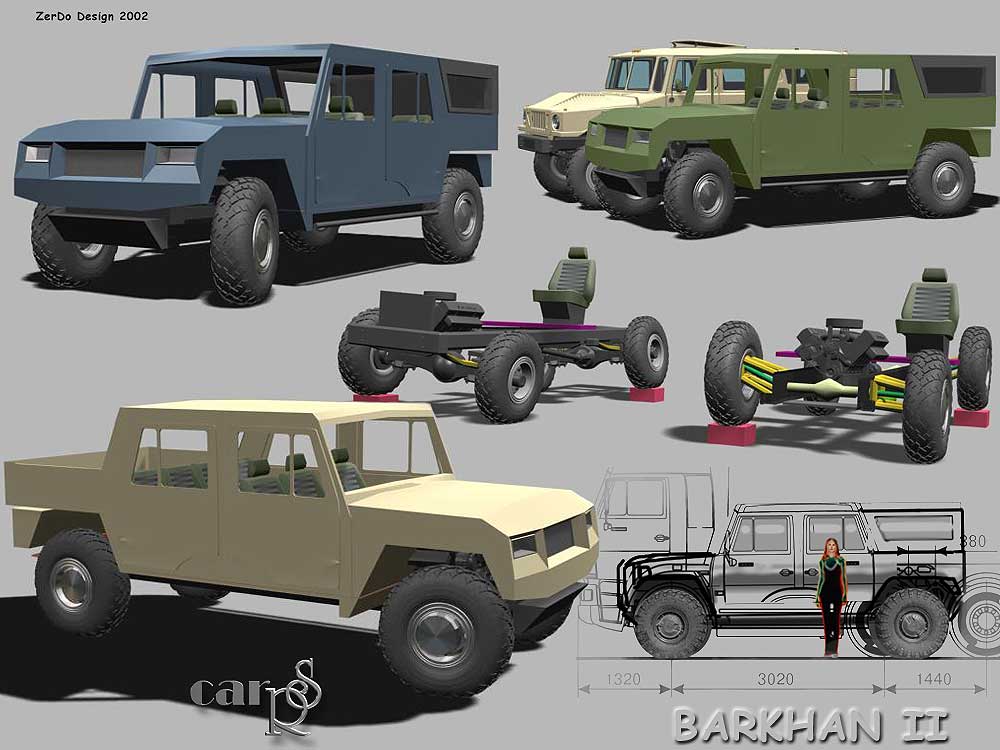

Каким может быть следующий «BIG 4×4»?
Анализируя особенности конструкции и технические данные выпускающихся в настоящее время автомобилей «Хаммер-класса», таких как американские «HUMMER» и «HUMMER-2», японский «Toyota Mega Cruizer» и российский «Тигр», был определен ряд требований.
Основные из них: вместимость не меньше 6 человек (без использования дополнительных сидений), снаряженная масса автомобиля не должна превышать 3000 кг; рабочий объем и мощность штатного двигателя должны быть не меньше 4л и 150 л\с соответственно; обязательно наличие независимой подвески всех колес и колесных редукторов.
Автомобиль должен быть по прежнему максимально унифицирован по ряду основных узлов и агрегатов с моделями выпускающимися российскими автозаводами в настоящее время.
Основой для кузова вполне могут служить фрагменты кабины от «КАМАЗа»… Или от кабин автомобилей «ЗиЛ». Подобный проект чуть было не получил «путевку в жизнь»… Рабочее название машины — ‘Raptor’.
Но об этом в следующей статье…
