Подсветка на скутер своими руками
Тюнинг скутера может быть как внешний, так и внутренний (двигатель и т.д.), но мы затронем первый вариант, и в этой статье речь пойдет о подсветке на скутер как важнейшем элементе ночного тюнинга.
Любой скутерист, да и вообще владелец транспортного средства мечтает выделяться среди других, и часто люди прибегают к внешнему тюнингу, который показывает стиль хозяина. Если вы любитель поездить на скутере в темное время суток, рекомендуется установить подсветку в виде светодиодных лент. Помимо отличного внешнего вида ваш скутер станет более заметным на дороге, что гарантирует вам дополнительную безопасность. Но почему именно светодиодные ленты? Все просто, у них есть множество плюсов, ведь помимо небольшой цены и доступности (есть в каждом строительном или автомагазине), светодиодная лента имеет большой срок использования и простоту в установке.
Как сделать свет на скутере чтобы не моргал
Один соклубник попросил помощи, и я решил написать эту статью. Зачем? Зачем переделывать, и так светит? Ну, если Вы так считаете, то дальше можно не читать. Но если Вас не устраивает тот факт, что на холостых фары моргают, то эта статья для Вас. Начнём. Во-первых, разберёмся со схемой, по которой всё и будем делать:
Вложение:
Посмотреть на Яндекс.Фотках Главная деталь на схеме – регулятор напряжения, который выпрямляет ток, вырабатываемый генератором и регулирующий его напряжение. В китайских скутерах он сделан отвратительно, фары с ним горят и аккумулятор заряжается, но напряжение скачет, аж до 15 Вольт, что может спалить сложную технику. Регулятор – металлический прибор, в ребристом корпусе, крепящийся на раму скутера, к нему подходят 4 провода – от генератора, масса, на зарядку и на освещение. Первые три мы трогать не будем, а вот с четвёртым поколдуем. Сначала надо определить, какой из четырёх нужен. Для этого снимаем правую ручку, ту, где находится выключатель фар – «Выключено» — «Габариты» — «Головной свет». Открыли? Там переключатель, к нему подходят 4 провода (не трогайте кнопку стартера, не поможет). Так вот, провода расположены так – три сверху, один снизу. Вот этот один нам и нужен! Берём тестер или другую прозвоночную аппаратуру и находим нужный провод на регуляторе напряжения. Нашли? Отлично. Давайте проверим, так, на всякий пожарный. Заведите двигатель. Есть на этом проводе напряжение? (лизать не рекомендую). Если есть, то всё в порядке, заглушите мотор, напряжение пропадёт. Пропало? Отлично, это нужный провод! Теперь аккуратно разрежем этот провод, лучше в «голове» скутера, под приборной панелью. Зачистим концы и пока отойдём от бедной мопедки. Теперь главное. Бежим на радиорынок и покупаем: 1. Диодный мост, напряжение больше 15 Вольт и на ток больший 5 Ампер. 2. Электролитический конденсатор – на напряжение больше 15 Вольт и на ёмкость от 1000 микрофарад 3. Если нет, то паяльник, припой, изолента, канифоль, немного проводов Начнём! Берём диодный мост. У него должно быть 4 контакта – два на переменное напряжение, плюс и минус. Припаиваем к одному контакту на переменное напряжение и на плюс по проводу, а другие два контакта спаиваем вместе. Места спаивания обмотаем изолентой, от греха подальше. Теперь берём электролитический конденсатор и ищем, где у него плюс, а где минус. Подключаем плюс к плюсовому контакту диодного моста, а минус – к двум соединённым контактам мостика. Всё тщательно изолируем, хорошо было бы сообразить корпус. Так, выходят три провода – к регулятору, масса и плюс – к фарам. Берём мопедку и подключаем провода – провод от диодного моста контакта переменного тока к куску провода, разрезанного ранее, идущего к регулятору, провод, идущий от плюса моста и конденсатора – к проводу, идущему к выключателю фар, а массовый провод от минуса моста и конденсатора и одного из контактов переменного тока мостика – к любому хорошо зачищенному металлическому месту, имеющему контакт с рамой. Всё еще раз изолируем и заводим мотор включим габариты или фары. Горят? Отлично! Не горят? Проверьте, нет ли где короткого замыкания. Горят, но опять мигают? Ставьте конденсатор большей ёмкости. Ну, вот вроде и всё. Если что не понятно, пишите:
Если не читается, смотри здесь: https://michanldpr.narod.ru/Svet.mht Удачи!
Автомобильный инвертор, или как сделать розетку 220 вольт в автомобиле?
Практически все современные автомобильные преобразователи тока оснащены двумя USB-портами и розеткой переменного тока. Через двойные USB-порты можно заряжать большинство моделей телефонов и планшетов одновременно, а розетки переменного тока отлично подходят для гирлянд, ноутбуков, молокоотсосов, аппаратов для вентиляции легких, ингаляторов, игровых консолей, телевизоров, холодильников, DVD-плееров, «болгарок», дрелей, микроволновок, фонариков, iPad и многих других электронных устройств.
Запитать инвертер можно через прикуриватель в салоне авто при помощи соответствующего кабеля или напрямую от аккумулятора.
Автомобильный инвертер идеально подходит для путешествий: зачастую это небольшое устройство длиной около 20 см, а шириной около 10 см, компактное и удобное. Чрезвычайно портативное и легкое. Вес – около 1 кг.
Хороший инвертер всегда имеет систему защиты — встроенный предохранитель для защиты вашего устройства. Безопасная конструкция зарядки обеспечивает защиту от перегрева, перепадов напряжения, короткого замыкания и перегрузки.
Прочный металлический корпус обеспечивает улучшенную защиту от намокания и ударов. Встроенный очень тихий охлаждающий вентилятор помогает предотвратить перегрев.
В зависимости от планируемых задач, при покупке обязательно обратите внимание на значение выходной мощности, которой обладает преобразователь
Три режима работы автомобильных инверторов
Режим запуска — в данном режиме устройство быстро отдает максимальную мощность, чтобы «завести» что-то требовательное. В данном режиме преобразователь не сможет работать длительное время.
Обычный режим — в данном режиме инвертор поддерживает свою обычную мощность сколько потребуется.
Режим перегрузки — особо мощный режим. В данном режиме устройство может работать до получаса и выдавать мощность, превышающую заявленную в 1,5 раза.
Любой квалифицированный специалист подтвердит, что ни одно устройство не сможет долго функционировать на пределе возможностей. То же касается и инверторов – если вы не хотите, чтобы устройство вышло из строя, старайтесь использовать его в обычном режиме и не перегружайте слишком часто.
Проверка высоковольтной цепи
Неисправности высоковольтной цепи зачастую приводящие к полному либо частичному (перебою) отказу системы зажигания связаны в основном с повреждением, загрязнением или пробоем корпуса колпачка свечи зажигания или пробоем изоляции высоковольтного провода.
Как я уже говорил: ток генерируемый вторичной обмоткой катушки зажигания очень высокий и нередки случаи, когда ток подаваемый на свечу зажигания пробивает себе обходной путь через трещины в корпусе колпачка или слой грязи, пыли, трещины изоляции высоковольтного провода. Что приводит к полному отказу системы зажигания. Встречаются данные неисправности очень и очень часто и в большинстве случаев приводят к полному либо частичному (перебою) отказу системы зажигания.
Для того, чтобы проверить высоковольтную цепь, делаем следующее: Скручиваем с высоковольтного провода колпачок; вставляем в него тонкий гвоздь или кусок проволоки; подводим гвоздь к металлическому корпусу двигателя на расстояние 2-3мм (Это важно! Расстояние между концом провода и корпусом двигателя должно быть 2-3мм иначе навернете коммутатор) и крутим двигатель
- Если искра появилась значит пробит колпачок — меняем на новый.
- Если искры по-прежнему нет — возможно пробит или поврежден высоковольтный провод.
Высоковольтный провод проверяем по-похожему принципу: Выкручиваем его из катушки и вкручиваем вместо него любой другой кусок изолированного (Провод должен быть изолирован! Иначе долбанет так, что мало не покажется!) провода, подводим его корпусу двигателя на расстояние 2-3мм и крутим двигатель.
- Если искра появилась значит пробита изоляция или оборвана центральная жила высоковольтного провода — меняем на новый
- Если искры нет значит по методу исключения — неисправна катушка зажигания — меняем на новую
Как на скутере сделать свет от генератора
На моём скутере получаеться 2 фары, одна ближний вторая дальний. хочу сделать что б они горели две сразу, и купить галогенку в которой будет ближний и дальний в одной лампе.
как сделать? и ешё хочу что б свет горел от акума, а не от генератора.
помогите пожайлусто, если можно чертежи.
FleischStorm
, тут нужно выяснить на какой свет переводить обе фары на ближний или на дальний ? От аккумулятора не выйдет, так как аккумулятор подзаряжается от генератора и даже если подключить к аккумулятору то лампочки долго не прослужат из-за перепада напряжения. Тут надо перепаивать провода в морде и выводить на определенный свет(на ближний или дальний).
вот потому я спрашиваю что конкретно человек хочет получить от своей переделки.
А справится твой генератор с двумя сразу?! Думаю: — нет.
Можно, сам проверял, спалил 3 предохранителя пока не подключил все как надо.
Если подключить две фары к аккумулятору, не отключая реле- регулятор ( в просторечье, хоть это вовсе не реле), то это реле именно в этом случае и сгорит! Можете проверить. Если подключить к аккуму без реле- очень быстро сядет аккумулятор. (Скорость разряда зависит от ёмкости). Если подключить обе фары к генератору, то светиться они будут слабо. Вывод: для нормальной работы фар нужно переделать электрику под ксенон. Именно так я и поступил. Думаю, что не каждый это осилит. Но если захотеть, то можно.
NGK
, здесь не надо даже ничего доказывать. Это и так понятно. Нельзя улучшить технику без некоторой переделки. Главное понять, что на что влияет и как сделать и не сломать. Есть хорошая статья от Юрай из москвы. Я именно по ней и делал. Всё разжевано и показано. Сразу нормально на заводе не делают потому, что стоимость мопеда будет выше и труднее продать.
вопервых благодаря тебе есть с кем разжевать тему
Схема и принцип работы
Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.
Практически одинакова у всех моделей работа стабилизатора
К основным периферийным потребителям скутера относятся:
- аккумулятор;
- индикаторы;
- лампочки;
- датчики;
- обогатитель;
- другие узлы;
- пусковой обогатитель.
Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.
Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).
Схема распиновки реле напряжения и отводки основных моделей скутеров
Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.
Распиновка реле-регулятора скутера
Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).
Электрическая схема подсоединения реле-регулятора
Как правильно использовать инвертор
Как и любое другое устройство инвертор не терпит небрежного отношения, поэтому во избежание проблем, связанных с электросистемой автомобиля, стоит придерживаться нескольких простых правил:
1. При запуске двигателя автомобиля инвертор должен быть выключен.
2. После включения инвертора следует подождать 10-15 секунд.
3. Только при соблюдении вышеуказанных условий можно подключать все устройства и приборы.
Прежде чем бежать в магазин за инвертором подумайте, а действительно ли он вам нужен? К примеру, для мобильных устройств и ноутбуков можно приобрести зарядные банки, которые помогут гаджетам продержаться несколько дней. Однако, если речь идет об устаревших моделях ноутбуков, зарядных устройствах для батареек от фотоаппарата и других бытовых приборах, инвертор в поездке окажется весьма полезной вещью.
Скрытые опасности телефонной сети
Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.
Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.
Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.
Подсветка на скутер своими руками
Тюнинг скутера может быть как внешний, так и внутренний (двигатель и т.д.), но мы затронем первый вариант, и в этой статье речь пойдет о подсветке на скутер как важнейшем элементе ночного тюнинга.
Любой скутерист, да и вообще владелец транспортного средства мечтает выделяться среди других, и часто люди прибегают к внешнему тюнингу, который показывает стиль хозяина. Если вы любитель поездить на скутере в темное время суток, рекомендуется установить подсветку в виде светодиодных лент. Помимо отличного внешнего вида ваш скутер станет более заметным на дороге, что гарантирует вам дополнительную безопасность. Но почему именно светодиодные ленты? Все просто, у них есть множество плюсов, ведь помимо небольшой цены и доступности (есть в каждом строительном или автомагазине), светодиодная лента имеет большой срок использования и простоту в установке.
Для чего используют регулятор напряжения?
Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.
То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.
Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.
Доработка штатного света на скутере
Доработка штатного света на скутере (на примере Daelim S-five)

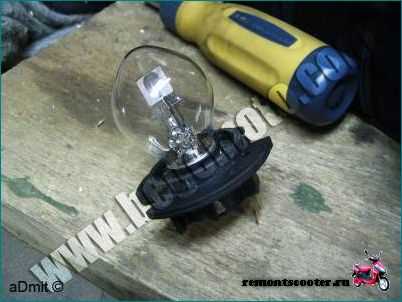

В моем случае на скутере стояла родная лампа 35/35 Ватт с цоколем ba20d.
Замена — Philips BlueVision Ultra Blue 4000 Kelvin со стандартным автомобильным цоколем Н4.
Продается в блистерной упаковке по 1 шт. Очень удобно т.к. нужды покупать комплект из двух штук на скутер нет никакой. стоимость одной такой лампы около 40грн.
Юбку гологенки убираем (срезаем/стачиваем/откусываем).
В моем случае она мешает установить лампу в держателе в нужном положении.
Но делать это нужно очень аккуратно чтобы не повредить колбу. И браться руками за нее кстати тоже не желательно.
Держатель лампы отсоединяем от отражателя и разширяем натфилем/напильником до нужных размеров.
Подгоняем все так, чтобы нити накала новой лампы были на том же месте, что и у старой лампочки
Это очень важно. Иначе теряется фокус
Укрепляем лампу в держателе и фиксируем.
Подключаем клемники к контактам лампы.
Ставим держатель с лампой на место в отражатель.
Возможно прийдется еще донастраивать лампу, двигать ее чтобы попасть в фокус и добиться ровного светового пятна. (я например снимал пластик и фару раз 10)
Но результат потрясающий. Родная 35-ваттная лампочка и рядом не лежала. Отражатель не плавится. Мало того, габаритный светодиод, который находится в непосредственной близости с лампой чувствует себя хорошо. Свет ярко белый (почти на всем диапазоне оборотов. на холостых слегка желтеет, но после 3000 об/мин становится полностью белым), освещаемость — просто великолепная. С таким комплектом на 50 кубовом скутере может поспорить разве что ксенон.
Для городской езды ближнего света более чем достаточно. Дальний очень мощный поэтому использую его только на пустых, неосвещенных улицах и для моргания.
Немного больше разница между ближним и дальним светом у Филипса, в отличие от мотолампочки. Имеется ввиду разница в дальности освещения. Расстояние между нитями накала ближнего и дальнего у блувижна больше чем в родной лампочке.
Еще замечу, чтобы полностью почувствовать всю прелесть галогеновой лампы большей мощности нужно обязательно ставить ручной пусковой обогатитель. (в моем случае плюс к этому еще переделана вся оптика на светоодиоды)
Я одно время поездил и с электрическим пусковым обогатителем — это совсем не то:
— яркость заметно хуже
— свет желтый, белеет только на самых высоких оборотах
— при работе стопсигнала желтеет еще сильнее
Мои результаты на фото:
Замечу, что вышеописанное можно проделывать только на скутерах, где на питание габаритов, головного света, приборки и т.п. приходит хоть и переменные, но СТАБИЛИЗИРОВАННЫЕ 12 Вольт. в противном случае нужно делать стабилизатор-выпрямитель.
Признаки необходимости проверки
Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.
Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.
Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.
Для всех моделей китайских скутеров идентичны признаки неисправности работы регулятора
❶ Как сделать подсветку на скутер
Перед началом работ приготовьте необходимые детали и инструменты. Вам потребуются широкоугольные светодиоды, резисторы с сопротивлением порядка 600-800 Ом, предохранитель с держателем, провода небольшого сечения различной длины, паяльник и другие мелкие принадлежности.
Определитесь с местами установки светодиодов, после чего разметьте под них посадочные места. Для этого при помощи маркера нанесите линии для приблизительной разметки. После этого нанесите более точную разметку, чтобы равномерно распределить светодиоды по поверхности. После этого возьмите сверло небольшого диаметра, оптимальным будет 4,8 мм – данный диаметр идеально подходит для установки светодиода. Просверлите отверстия и обработайте их при помощи бокорезов или наждачной бумаги, чтобы удалить лишние заусеницы. Для того чтобы «утопить» светодиод на оптимальную глубину, возьмите сверло чуть большего диаметра и аккуратно рассверлите имеющие отверстия. Следите за тем, чтобы не пройти сверлом насквозь, иначе диод просто провалится в дырку. Вставьте светодиоды в предназначенные для них отверстия и обработайте место соприкосновения контактов с корпусом скутера при помощи специального радиоклея, который обладает изоляционными свойствами и прочно закрепляет диод. После этого возьмите паяльник, провода и резисторы. К каждому светодиоду припаяйте резистор, и соедините световые приборы между собой при помощи проводов. По возможности все соединительные провода уложите в термоусадочные трубки, которые изолируют контакты не только друг от друга, но и от попадания влаги. После окончания данного этапа работ прикрепите все элементы конструкции к корпусу скутера при помощи двухстороннего скотча. После этого подключите систему к аккумулятору через тумблер и проверьте ее работоспособность.
подсветка для скутера в 2018
СВЕТОДИОДНАЯ ЛЕНТА НА СКУТЕР
Технические характеристики её таковы:
— Цвета — красный, зеленый, синий, белый, розовый красный, желтый, оранжевый, голубой, фиолетовый, светло-зеленый, сапфир синий, зеленый синий, фиолетовый, серый, светло-желтый, голубой, коричневый. RAINBOW FLASH ЦВЕТ,- Количество светодиодов: 300 на 5 метров, размер: L500cm (5M) х W0.8cm х T0.25cm. — Входное напряжение: 12В.
— Работает при температуре: -20° — 50°.
В комплектацию светодиодной многоцветной ленты входило:
— 5M 300P светодиодов RGB 5050 Super FLASH SMD светодиодные ленты- контроллер ИК- пульт дистанционного управления (что удобно для управления с далекого расстояния)
Что такое вообще RGB светодиод — это такой светодиод, в котором объедены кристаллы красного, зеленого и синего цвета, получается полноцветный, или скажем RGB светодиод, которые могут синтезировать любой оттенок.
Далее определяемся где нам расположить равные куски ленты на корпусе скутера, разматываем ленту, отмеряем нужный кусок и ножницами разрезаем ее в том месте, где на ленте обозначена линия разреза со знаком ножницы.
После того как, определились с размещением наших кусков, переходим к пайке, нам понадобится много провода, желательно цветного, а лучше в цвет излучающего светодиода, что бы нам не запутаться. На ленте возле контактов есть буквы RGB, это обозначены цвета, т.е. RED-красный (к контакту RED подпаиваем красный провод), Green-зеленый (к контакту Green подпаиваем зеленый провод) и Blue-синий (к контакту Blue подпаиваем синий провод), желтый провод подпаиваем к контакту +12В.

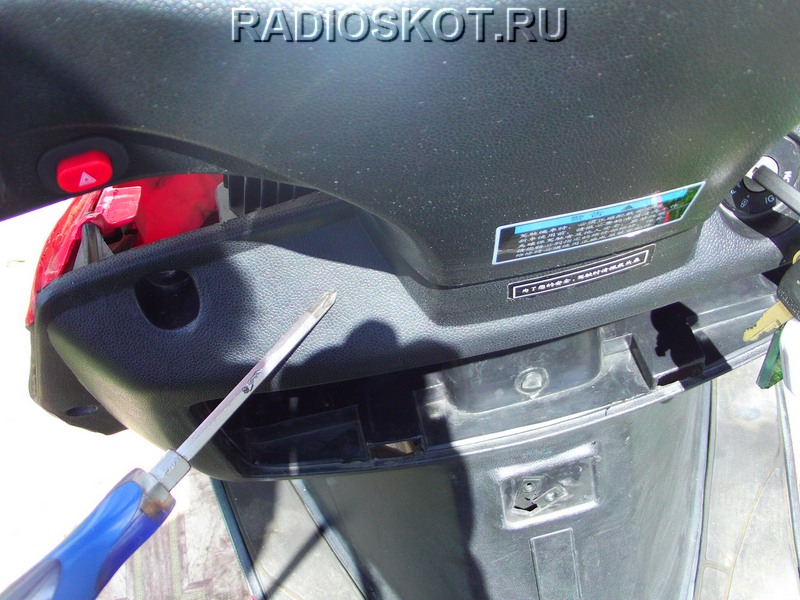

В дальнейшем с помощью этих цветных проводов, мы безошибочно соединим остальные куски. Далее снимаем защитную ленту с обратной стороны светодиодной ленты и клеем ее на нужные нам места на пластике скутера. Края LED ленты оставляем не приклеенные, чтобы нам удобнее было вести монтаж, берем дрель и в корпусе сверлим отверстие такого размера, чтоб все четыре провода свободно в него проходили.
Место пайки проводов изолируем термоусадкой нужного нам диаметра, теперь просовываем все эти провода в отверстие в месте с термоусадкой, и таким образом соединяем все куски ленты. Чтобы наша лента не отваливалась со временем от скутера, закрепляем ее на пластиковые хомуты.
Сверлим отверстия, вставляем в него хомут и затягиваем с обратной стороны, такое крепление очень надежно. Провод, что соединяет ленту и контролер, удлиняем тоже цвет в цвет, сам контролер управления с ИК-датчиком располагаем в удобном для нас месте (я закрепил под сиденьем в бардачке, а ИК-датчик вывел наружу.
Для подачи питания на контролер управления применил разъем от БП игровой приставки SEGA, соединяем этот разъем с аккумулятором согласно схеме.
Берем пульт ДУ и нажимаем на нем кнопку включения ON, если все сделали правильно у нас все должно заработать, если нет — ищем проблему. Пол дня работы и наш скутер преобразовывается.
Видео тюнингованного скутера
Где именно закрепить ленту на скутере? Это уже зависит от конструктивных особенностей каждой модели и вашей фантазии.
Установка подсветки на скутер
Вы вряд ли сможете купить подсветку на скутер, в сборе она скорее всего не продается, но установить ее самостоятельно у вас не составит труда, вам лишь нужно несколько элементов. Помимо самой ленты вам понадобятся провода, которые будут подключены к ленте, тумблер, а также выключатель. Давайте поэтапно рассмотрим процесс установки светодиодной ленты.
Подключение проводов к ленте
- Первым делом нужно надежно закрепить саму светодиодную ленту, и если у нее нет липучки (попадается на некоторых лентах), заменой может выступить двухсторонний скотч. Но перед установкой обязательно очистите место будущего расположения ленты, удалите грязь, пыль и т.д. При неправильной установке и попадания влаги скотч может отклеиться через какое-то время, так что более сложной заменой этому могут стать пластиковые крепления или леска, которая будет соединена через небольшие дырочки в пластике скутера.
- После крепления вам необходимо подсоединить провода к источнику питания. Подсоединить их к светодиодной ленте не составит труда, вам достаточно припаять несколько проводов, один из которых обязательно должен направляться к тумблеру. Для лучшего удобства сам тумблер будет располагаться на руле. Но после этого этапа вам нужно спрятать провода, которые в итоге будут заканчиваться у аккумулятора.
- После проделанной работы необходимо установить предохранитель. Это нужно сделать обязательно, причем на каждую отдельную ленту придется ставить отдельный предохранитель. Он отлично защищает систему от короткого замыкания.
- Основная работа сделана, и остается подсоединить ленту к источнику питания, в нашем случае к аккумулятору скутера. Плюсовой провод подключаем к предохранителю, а минусовой к корпусу аккумулятора.
- Помните, что устанавливать светодиодные ленты стоит только там, где свет не будет слепить водителя и других участников движения. Обычно подсветку устанавливают по бокам скутера и на задней части (корпус и на номерных знаках).
Выше расположена схема соединений скутера, с установкой подсветки. Это и есть весь процесс установки светодиодной ленты на скутер. Выбирайте качественные материалы, делайте все по инструкции, и тюнинг вашего скутера будет на порядок лучше.
