Правила езды на автомобиле, на котором установлен вариатор
Для длительной и безотказной службы бесступенчатой трансмиссии важно правильно эксплуатировать и обслуживать автомобиль, на котором установлен вариатор. CVT вносит ряд ограничений и особенностей, придерживаясь которых автовладелец максимально отсрочит дорогостоящий ремонт узла
Для большинства вариаторов вредно буксовать. В таком случае возникает перегрузка, вызывающая повышение температуры шкивов и ремня, а перегрев плох для масла и электроники. Если же во время буксования произойдет внезапный зацеп, то из-за резкого рывка ремень может проскользить по шкивам. В таком случае на конусах образуются задиры. В последующем ремень и шкивы при разгоне будут интенсивно изнашиваться и дорогостоящий ремонт не заставит себя долго ждать.
Езда по бездорожью также противопоказана большинству вариаторов. Все же существуют виды CVT, которые устанавливаются на кроссоверы. Съезд с дороги для таких машин допустим, но без критических нагрузок.
Рекомендуется отказаться от резких стартов. Вжимание педали газа в пол может вызвать пробуксовку ремня. В таком случае на шкивах появляются борозды, существенно влияющие на ресурс узла.
Буксировка также нежелательна для автомобилей с вариатором. Она вызывает перегруз и перегрев узла. В некоторых случаях возможно растяжение ремня или появление борозд на конусах
Особое внимание следует уделить работе трансмиссии в холодное время. При морозах масло начинает густеть
Поэтому важно прогревать вариатор зимой до начала поездки. Нормальная работа бесступенчатой трансмиссии возможно только когда смазка находится в пределах допустимой температуры
На автомобиле с вариатором не стоит перевозить тяжелые грузы. В таком случае возможны негативные последствия такие же, к которым приводит буксировка.
Для нормальной работы вариатора необходимо своевременно обновлять прошивку. В противном случае из-за «детских болезней» программного обеспечения CVT может работать неоптимально и даже переходить в аварийный режим.
Разновидности вариаторов
Существует несколько видов коробок с вариаторами CVT. Трансмиссия осуществляется в следующих вариантах компоновки:
- клиновидный ремень: включает пару шкивов, соединенных клиновым ремнем. Каждый из шкивов состоит из 2-х дисков, рабочие плоскости которых наклонены в противоположные стороны под углом 20°. Гидравлика регулирует расстояние между дисками. Когда ремень опускается, передаточное число изменяется, обеспечивая плавную работу. В современных моделях вариаторов CVT ремень изготовлен из высокопрочных стальных пластин, что обеспечивает надежную работу;
- клиновидная цепь — с цепью, соединяющей отдельные оси механизма и собранной из нескольких элементов. Гибкое соединение захватывается дисками в виде конуса, что позволяет передавать крутящий момент и изменять передаточное число. Работа устройства сопровождается нагревом от контакта цепи со звездочками дисков, которые выравниваются системой охлаждения. Эти механизмы обладают высокой эффективностью, но пути назад нет, что требует использования дополнительных узлов;
- тороидальный: гибкое соединение в конструкции не используется. Механизм представляет собой пару валов с установленными между ними роликовыми узлами. Изменение скорости происходит за счет изменения положения роликов, а момент передается за счет соприкосновения рабочих поверхностей.
Клиноременные вариаторные трансмиссии
Этот тип трансмиссии чаще всего устанавливается на переднеприводные автомобили. В основе конструкции лежит система, состоящая из двух пар конических дисков и металлической планки. Последний состоит из нескольких пучков стальных полос, которые сложным образом соединяются с металлическими пластинами.
Каждая пара дисков состоит из неподвижного и подвижного элементов, которые фактически являются шкивами. Схема работы устройства следующая:
- Крутящий момент передается с первичного вала на ведущий шкив через гидротрансформатор.
- В гидротрансформаторе момент силы передается после того, как ведущее рабочее колесо подает масло на диск турбины, соединенный с первичным валом.
- Усилие от ведущего шкива к ведомому шкиву передается через ремень и, следовательно, на выходной вал.
- Для движения автомобиля вперед передача крутящего момента на выходной вал осуществляется через планетарную коробку передач с дисковым сцеплением.
- Обратное движение осуществляется реверсивным механизмом (приведение в действие дискового тормоза).
- Через промежуточный вал крутящий момент передается на дифференциал, который дополнительно распределяет усилия трансмиссии на полуось.
Скорость движения автомобиля осуществляется за счет изменения диаметров шкивов. На холостом ходу диаметр шкива трансмиссии вариатора минимален. Диаметр изменяется за счет движения дисков. Например, при сжатии дисков диаметр шкива достигает наименьших размеров, при развинчивании дисков диаметр увеличивается.
Коррекция скоростного режима обеспечивается согласованным изменением диаметров двух шкивов. В таких условиях количество передач практически не ограничено.
Бесступенчатые и тороидальные
Тороидальные передачи менее распространены, чем клиноременные, такие устройства устанавливаются на заднеприводные и полноприводные автомобили с продольным расположением двигателя. Система состоит из ведущего и ведомого дисков, между которыми расположены ролики.
В процессе работы ролики вращаются вокруг горизонтальной оси и одновременно перемещаются по вертикальной оси. Поэтому ролики могут перенаправлять работу, контактируя с разными участками дисков. Перемещаясь по вертикальной оси дисков, ролики изменяют передаточное отношение, а сила трения между ними обеспечивает передачу крутящего момента. То есть система работает следующим образом:
- Top Gear — когда ролики соприкасаются с ведущим диском по краям обода, крутящий момент уменьшается, а скорость увеличивается.
- Низкая передача — когда ролики соприкасаются краями обода с ведомым диском, крутящий момент увеличивается, а скорость снижается.
По надежности непрерывные тороидальные передачи в несколько раз превосходят клиноременные вариаторы. Но если они сломаются, то их нельзя будет починить. В сервисных центрах чаще всего рекомендуют полную замену узла, так как найти запчасти для его восстановления очень сложно.
Советы специалистов
Изнашивание деталей трансмиссии связано с неправильной эксплуатацией снегохода или продолжительным периодом использования без обязательного обслуживания. Снегоходы, как и другой транспорт, требует сервиса и аккуратного отношения. При своевременной замене ремня варианта и шкива можно избежать дорогого ремонта всего транспорта.
При возникновении симптомов проблем с трансмиссией, обратитесь в диагностический сервисный центр. В компанию поставляют качественные инструменты и оборудование. Специалисты смотрят и распознают поломки, сообщая предварительно клиентам сроки и цены на ремонт КПП снегохода модели Тайга 500д.
Перед поездкой следует провести осмотр снегохода. Техническое обслуживание проводите с назначенной периодичностью, предусмотренной регламентом. Указания по техническому обслуживанию снегохода можно найти в соответствующей категории руководства по эксплуатации. По всем проблемам проведения диагностики и технического обслуживания снегохода обращайтесь к дилеру.
Есть поломки, которые ликвидировать можно только при помощи опытного специалиста, имеющего специальные приспособления. Его помощь понадобится в таких случаях:
- не функционирует двигатель, коробка переключения передач;
- не работает система электронного оборудования, оптической системы;
- поврежден (деформирован) радиатор;
- неисправна подвеска;
- наличие дефектов оболочки (вмятина, трещины, отслоение лакового слоя, ржавчина и др.);
- нужен капитальный ремонт снегохода после появления аварии.
Надежные ремонтные работы предусматривают использование оригинальных запасных частей, которые были много раз протестированы компанией-разработчиком и отличаются высокой точностью в исполнении и качеством. Снегоход, который прошёл подобные процедуры в сервисе, должен прослужить много лет.
источник
Видео
Ширина гусеницы составляет 500 мм, что позволяет позиционировать модель в качестве снегохода категории Wide Track, для которой свойственна повышенная проходимость, высокая скорость и острое рулевое управление
Не последнее место в списке ключевых параметров занимает и функциональность снегохода, которой было уделено особое внимание. В целом, по функционалу модель Тайга Атака 2 не отличается от большинства утилитарных или туристических машин
За относительно небольшие средства потребитель получает универсальную технику, сбалансированную по всем основным параметрам
Нужно признать, что технические характеристики снегохода Тайга Атака 2, указанные ниже, выглядят не хуже параметров импортных снегоходов, а в чем-то и превосходят их.
Достоинства модели:
- Упрощенное обслуживание. Например, для доступа к элементам передней подвески не понадобится совершения сложных действий. Для этих целей достаточно использовать штатный набор инструментов.
- Настраиваемое сиденье для водителя и пассажира различных габаритов
- Емкое багажное отделение, доступ к которому можно получить, отодвинув водительское сиденье. В багажник можно положить различные предметы – вещи, документы, рыбацкие и охотничьи приспособления, а также пищевые продукты.
- Мощное сцепное устройство (фаркоп) позволяет подключать сани и буксировать грузы массой до 500 кг. В данном случае снегоход Атака 2 идеально подойдет для практичных любителей мототехники. Исходя из этого, машина будет востребована и в хозяйственных нуждах.
- Установленные фары спереди и сзади способствуют эффективному освещению и прекрасной обзорности в любое время суток.
- Электроподогрев рукояток и руля – весьма удобная опция для повышения комфорта при низкой температуре воздуха. К тому же, данная опция предотвратит переохлаждение рук водителя и пассажира на сильном морозе.
- Амортизационная накладка – проверенное решение, которое защищает пластиковые детали от серьезных ударов. Это особенно актуально в сложных внедорожных условиях – например, при езде в лесу, на пересеченной местности, а также в глубоком снегу, под которым часто скрываются различные препятствия. В таких ситуациях амортизационная накладка придется весьма кстати.
Снегоход Тайга Атака 2 получил улучшенную подвеску, которая претерпела существенные изменения. Так, в задней части по-прежнему используется склизовая подвеска, в то время как передняя ходовая часть – полностью новая, с более прочной рычажной схемой. Такая компоновка, безусловно, наилучшим образом сказалась на управляемости и энергоемкости
Это очень важно с точки зрения сохранения баланса между проходимостью и курсовой устойчивостью на высоких скоростях. Немаловажным аспектом при доработке передней ходовой части было и придание подвеске классных внедорожных способностей
Более того, для улучшения энергоемкости и «мягкости» прохождения препятствий снегоход получил газонаполненные амортизаторы, работающие в масляной ванне. К тому же, отличные показатели проходимости достигнуты за счет солидных ходов обоих подвесок. Например, ход передней подвески составляет 205 мм, а сзади – 370 мм. Колея между лыжами достигает 990 мм. Последний параметр указывает на высокий уровень безопасности, снижающий к минимуму риск опрокидывания.
Дисковые тормоза – гидравлические. Они уверенно останавливают машину в случае экстренного торможения, независимо от скоростного режима. Это позволяет, не опасаясь, с уверенностью выезжать на значительные расстояния, ехать на высокой скорости и штурмовать любое бездорожье. Практика показала, что снегоход Тайга Атака 2 не нанесет вреда ни подвеске, ни пассажирам, если будет преодолевать волнообразные препятствия – например, «прыгать» по трамплинам.
Как разобрать коробку передач
Перед тем, как разобрать устройство, выделите плоскость КПП от ведомого шкива (ВШ) правой частью, а плоскость диска тормоза левой.
Пошагово, выполните действия:
Достаньте щуп. Выньте крышку 1 с оболочки КПП, выкрутив винты 16. После этого снимите верхнюю часть 13, манжету 12, открутив 4 винта (под номерами 14).
Снимите прорезиненные кольца (РК) 11 уплотнения осей трех элементов: вариатор, тормоз и реверс.
Вытащите планку 47, открутив гайку 45. Выкрутите втулку 53 и достаньте трос 44 с пружиной 52.
Выкрутите втулку 48 с болтом 61.
Вытащите рычаг 51.
Выньте не целиком две оси 60 и 63 и извлеките вилки 64, 56, заранее установив шар 57 с пружиной 58. Целиком выньте ВЛ 60, 63.
В заглушках 40 следует просверлить отверстие 010 полностью, и удалить заглушки из оболочки КПП.
Снимите манжету 22. При помощи выколотки из алюминия достаньте тормозной ВЛ 39 из оболочки КП со сборным узлом, являющимся частью опоры, поддерживающей ВЛ тормоза 39, из оболочки коробки с ПШ 5
Важно, чтобы этот элемент входил в левую половину.
Шестерни 35, 36, 38, а также втулка 37 должны оставаться в корпусе коробки. Выньте ПШ 5 с вала 39 тормоза, используя пресс.
При помощи выколотки из алюминия достаньте ВЛ реверса 43, пока не будет освобожден подшипник 5 из левой части КП
Важно понять, что зубья соединились, сдвинув их в другое направление. Поверните ось реверса (ВР) таким образом, чтобы зуб 42 МТ не прикасался элементов блока шестерен 8 компонента 2 у ВР
Вал реверса должен выйти, чтобы у вас получилось снять левый ПШ 5. Используйте съемник для того, чтобы достать левый ПШ 5 ВЛ реверса. Для извлечения МТ 42 с оси реверса нужно снять кольцо с пружиной 41.
Плюсы и минусы вариаторной коробки
Как и любая система, вариатор имеет свои сильные и слабые стороны. Прежде чем покупать, следует провести тест-драйв, чтобы можно было сравнить обычные КП и бесступенчатую и решить для себя, что все-таки лучше.
К основным достоинствам вариатора относят следующие:
- более динамичный разгон, так как не требуется времени на переключение режимов;
- плавность движения – отсутствие ступеней исключает и свойственные трансмиссии рывки в процессе разгона;
- автомобиль не глохнет при кратковременных остановках – что является огромным преимуществом в городских условиях (пробки, светофоры, пешеходные переходы);
- экономичный расход горючего;
- удобство управления;
- малый уровень шума;
- стабильные показатели динамики на длинных отрезках пути;
- отсутствие пробуксовки на обледенелой поверхности;
- экологичность — коробка передач вариатор меньше любой другой загрязняет атмосферу.
Впрочем, коробок-вариаторов есть и недостатки:
- автомобиль не может долго идти при высоких оборотах;
- приходится использовать специальные дорогие составы для улучшения работы ременного привода;
- повышенная чувствительность к качеству масла – необходимо его постоянно менять (примерно раз в 30 тысяч км);
- чувствительность к повышенным нагрузкам и неправильной эксплуатации – то, что может выдержать «механика», сломает вариатор;
- снижения «спортивных» качеств.
Как ремонтируют вариатор
Ремонт вариатора требует обращения в специализированные СТО с опытными мастерами и необходимым оборудованием. Замена любых деталей в механизме невозможна без демонтажа и разборки агрегата.
Цена ремонта коробки CVT зависит от серьезности поломки. К примеру, минимальные расходы на промывку клапанов гидроблока и замену масла (а это обязательная процедура при техническом обслуживании) составят:
- от 6 тысяч рублей – на трансмиссионную жидкость;
- от 10 тысяч рублей – если потребуется замена клапанов;
- от 20 тысяч рубле – на смену гидроблока.
Замене подлежат ремни, подшипники и другие детали. Шкивы иногда можно восстановить. Но нередко приходится менять гибкую связь с дисками и подшипниковыми узлами. В результате стоимость такого ремонта сопоставима с полной заменой агрегата, что целесообразнее в плане надежности и долговечности трансмиссии.
Ремонтопригодность и стоимость обслуживания
Кстати, о ремонте. Официальные дилеры такие коробки не
чинят, только меняют в сборе, зато специализированных сервисов, которые смогут
произвести дефектовку с заменой только изношенных элементов, предостаточно. Хотя,
в целом ремонтопригодность вариатора будет напрямую зависеть от его
популярности. Чем больше таких коробок выпущено, тем больше комплектующих и
специалистов, которые смогут грамотно произвести починку.
Легче и дешевле всего приходится владельцам машин с
вариаторами Jatco практически всех поколений и модификаций. Средняя стоимость
капитального ремонта коробки составляет 70 тыс.руб. в зависимости от
масштабности износа компонентов. Куда дешевле коробку заранее обслужить, не
дожидаясь ремонта, например, раз в 30 ткм менять масло, а на 130 ткм установить
новый ремень, чтобы сберечь конусы и не засорять систему стружкой.
Все вариаторы имеют на поддоне магнит, собирающий стружку. По количеству скопившегося материала можно примерно оценить степень износа
Коробка вариатор: как правильно ездить
Итак, вариатор CVT является бесступенчатой автоматической трансмиссией, что сильно отличает данный тип коробок передач от аналогов благодаря уникальной конструкции. Переключение передач на авто с вариатором происходит плавно, без толчков, задержек, пробуксовок и т.д.
Машина с такой КПП разгоняется легко, ускорение происходит без малейших рывков, которые в той или иной степени можно ощутить на других типах автоматов, включая даже новейшие преселективные РКПП с двумя сцеплениями.
Также среди плюсов стоит выделить топливную экономичность CVT по сравнению с АКПП, лучшее распределение нагрузки на ДВС и на трансмиссию, что позволяет не перегружать силовой агрегат и увеличить его срок службы.
Казалось бы, с учетом всех плюсов вариатор можно считать более комфортной заменой для классического автомата, однако это не так. Дело в том, что многие водители отмечают заметно меньший ресурс CVT по сравнению с АКПП, низкую ремонтопригодность вариаторов, высокую стоимость обслуживания и целый ряд ограничений во время эксплуатации. Давайте разбираться.
На первый взгляд, эксплуатация вариатора не отличается от АКПП. Доступные режимы одинаковые, P – парковка, D – движение вперед, N – нейтральная передача, R – задний ход и т.д.
Также может быть реализована функция ручного управления КПП, которая имитирует понижение и повышение передачи самим водителем (аналогично Типтроник на АКПП). Дополнительно может присутствовать спортрежим, экономичный режим и т.д.
При этом важно понимать, что вариатор среди всех видов АКПП хуже всего «переваривает» крутящий момент и наименее подготовлен к высоким нагрузкам. Простыми словами, резко стартовать на вариаторе крайне нежелательно.. На такой КПП разгоняться нужно плавно, постепенно поднимая обороты двигателя
В противном случае поломки не заставят себя долго ждать. На практике не единичны случаи, когда у любителей светофорных гонок на новых авто вариаторы выходили из строя уже к 50-60 тыс. км. пробега.
На такой КПП разгоняться нужно плавно, постепенно поднимая обороты двигателя. В противном случае поломки не заставят себя долго ждать. На практике не единичны случаи, когда у любителей светофорных гонок на новых авто вариаторы выходили из строя уже к 50-60 тыс. км. пробега.
Также вариатор нужно в обязательном порядке прогревать в холода. Вариаторы предельно чувствительны к смазке, при этом трансмиссионное масло при понижении температуры хуже распределяется по коробке.
Более того, прогрев вариатора CVT на месте по аналогии с АКПП (включение режимов P-R-N-D с задержкой на несколько секунд) для данного типа трансмиссии не подойдет, так как конструктивно вариатор отличается от гидромеханического автомата.
В случае с CVT нужно прогреть ДВС и включить режим N на несколько сек., что позволит прогреть гидромуфту. Далее нужно начинать движение, сводя нагрузки на коробку к минимуму первые 3-5 км.
Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.
Также вариатор «боится» пробуксовок и повышенных нагрузок. Это значит, что любой кроссовер с вариаторной коробкой никак нельзя считать внедорожником, специально подготовленным к условиям бездорожья и рассчитанным на эксплуатацию в тяжелых условиях.
Еще нужно помнить, что легковые авто и паркетники с CVT плохо приспособлены к буксировке прицепов, не рассчитаны на перевозку тяжелых грузов и т.п. По этой причине владельцам бесступенчатой коробки передач нужно избегать излишних нагрузок на КПП.
Простыми словами, использовать автомобиль с CVT для буксировки другого авто настоятельно не рекомендуется
Что касается автоприцепа, важно, чтобы вес не превышал допустимых показателей. Также могут быть и ограничения по скорости и расстоянию в случае использования прицепа
Если же автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от попыток выехать своим ходом. Переключения селектора между режимами при «раскачивании» авто приведет к быстрому износу шлицевых соединений, ресурс деталей КПП заметно сокращается.
Кстати, если возникает необходимость отбуксировать неисправную машину с вариатором, оптимально воспользоваться услугами эвакуатора. Если же такой возможности нет, тогда нужно придерживаться правил, указанных в мануале касательно буксировки вариатора.
В ряде случаев машину с вариатором, как и с АКПП, буксируют на небольшие расстояния с заведенным двигателем. Если же ДВС не заводится, тогда следует отказаться от попыток отбуксировать машину без вывешивания ведущих колес.
Какая коробка передач лучше?
Хотите простую, надежную трансмиссию и вас не смущает дополнительная работа со сцеплением и ручкой КПП – берите механику. Желаете больше комфорта за небольшие деньги, ваш выбор – простейшая роботизированная КПП. Хотите ресурсную и при этом комфортную трансмиссию – берите классический автомат. При бережной эксплуатации в городской черте и небольших пробегах вариатор также не доставит хлопот. Ну а если вы любите получать удовольствие от динамичной езды, готовы мириться с конструктивными особенностями или хотите автомобиль выходного дня, покупайте авто с преселективным роботом.
Помните, что нет общего понятия надежности вариатора, робота или АКПП. Есть конкретные удачные и неудачные экземпляры, а поэтому работающие по одному и тому же принципу модели коробок передач с пробегом могут вести себя по-разному. Перед покупкой изучите опыт владельцев авто с выбранной коробкой передач, по возможности исследуйте историю обслуживания выбранного б/у автомобиля.
Как узнать, какая коробка передач стоит на авто?
Третья педаль на авто с МКПП говорит сама за себя. В случае с АКПП быстро определить модель можно 2 способами:
- посмотреть комплектацию авто по VIN-code;
- узнать по двигателю и году выпуска автомобили. Перечень связок мотор-трансмиссия у большинства производителей ограничен. Поэтому тот или иной тип КПП часто можно встретить лишь с конкретным мотором.
Как вам?
Мне нравится2Не нравится
Возможные неисправности коробки
Корпус и внутренние механизмы коробки МТЗ выполнены из высококачественных материалов, кроме уже отмеченной возможной неисправности, в процессе работы коробки могут возникнуть еще ряд поломок.
Главными причинами таких дефектов считаются некачественное и/или несвоевременное техническое обслуживание, а также скрытый производственный брак, элементов коробки. К распространенным неисправностям относят:
Появление скрипов при переключении скоростей движения. Причины возникновения:
- износ или дефекты (деформация, трещины, сколы) дисков сцепления,
- нарушение регулировок шестеренчатых валов.
В зависимости от характера происхождения, неисправности проверяются, настраиваются, и при необходимости меняются диски сцепления или выполняется регулировка валов, для увеличения площади зацеплений шестерен КПП.
Появление стуков, ударов, посторонних шумов. Причины возникновения:
- износ, поломки зубьев шестерен КПП;
- механические дефекты на шестернях;
- поломки опорных подшипников.
Для ремонта проводится осмотр шестерен, опорных подшипников. Выполняется необходимая регулировка указанных элементов. При механических поломках производится смена указанных деталей.
Выбивание (выскакивание) кулисы при движении трактора. Основание этой неисправности – это износ (поломка) вилок переключения. Для устранения необходимо выполнить осмотр устройства коробки передач, в случае если износ присутствует у большинства вилок лучше заменить блок в сборе. Если произошла поломка только одного элемента, возможно, выполнить индивидуальную замену.
Устройство и работа вариатора
Вариатор конструктивно состоит из:
- ведущего/ведомого шкивов, валов;
- стального ремня;
- стартового сцепления (центробежного, многодискового, электромагнитного, гидротрансформаторного);
- сателлита планетарной передачи;
- масляного насоса;
- подшипников;
- гидроблока;
- картера с магнитами для заливки трансмиссионной жидкости;
- дифференциала;
- планетарного редуктора.
Существует несколько разновидностей вариаторов. Самый распространенный среди них — клиноременной механизм. Шкивы в нем состоят из 2-х конусовидных дисков с уклоном к оси вала. При движении они способны сдвигаться или раздвигаться.
Между половинами шкивов вариатора натянут и зажат металлический ремень, состоящий из толкающих сегментов (создают вращение, цепляясь зубчатой поверхностью за тело конусов). При раздвижении шкивов ремень уходит внутрь, при сближении приобретает форму клина. Изменение передаточного числа происходит за счет увеличения или уменьшения диаметров конических дисков.
В начале движения конусы ведущего шкива расходятся, а ведомого сходятся. С увеличением скорости происходит обратный процесс. В результате передаточное число изменяется в меньшую сторону, тяговое усилие снижается, обороты на ведомом валу увеличиваются.
Обрабатывает информацию и меняет режим работы вариатора CVT программная часть. Дифференциал распределяет моменты вращения на ведущие колеса автомобиля. Масляный картер служит опорой и защитой рабочих механизмов, используется для хранения трансмиссионной жидкости, без своевременной замены которой вариатор долго не прослужит.
По каким признакам можно определить, что вариатор вышел из строя?
Признаки основных поломок вариатора:
пробуксовка или невозможность тронуться с места — неполадки в модуле управления вариатора, дефект вариаторной передачи (проскальзывание ремня между шкивными конусами), неисправность гидротрансформатора, муфты основного хода, электрогидравлической системы;
скачки и рывки при работе — переклинило редукционный клапан масляного насоса;
остановка автомобиля — износ колеса насоса гидротрансформатора;
машина движется на нейтрали — дефекты электропроводки, селектора передач, модуля управления вариатора;
несвойственный ТС гул — изнашивание подшипников конусов.
Срок службы вариатора CVT зависит от правильности эксплуатации и регулярного проведения ТО. Производители вариаторной КПП рекомендуют своевременно менять ремень и трансмиссионную жидкость (в среднем после 40 тыс. км пробега).
Предлагаем вам посмотреть видео-совет по эксплуатации вариатора.
Если нет опыта в решении проблем с вариатором, можно обратиться в «Центр по ремонту вариаторов №1». Специалисты помогут провести диагностику и устранят неисправности в краткие сроки. Получить дополнительную информацию можно по телефонам: Москва – 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из всех регионов страны.
- Коробка вариатора
- Устройство вариатора
Иные типы вариаторов
Существуют конструктивно различные типы вариаторов: клиноременный (самый распространенный), тороидный и цепной. Первый мы подробно изучили, поскольку он наиболее распространен. Второй устанавливают на полноприводные и заднеприводные ТС. Последний – на тяжёлых машинах, поскольку он наиболее надежен.

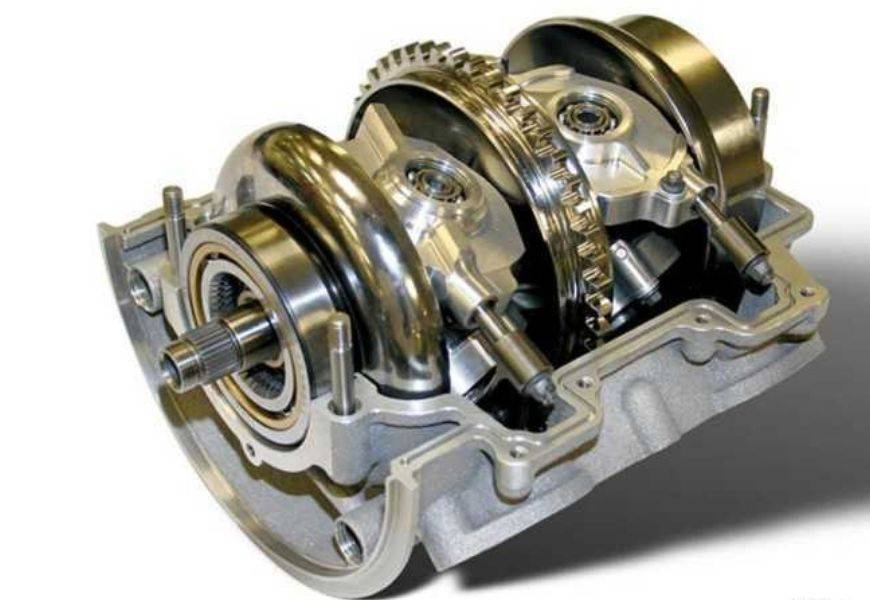

Тороидальная вариаторная КПП
Тороидальная коробка передач – более сложный механизм. В нём роль шкивов выполняют диски, вытянутые в форме конуса с одной стороны. Диски направлены друг к другу острыми концами. Тот, что расположен сверху – ведущий. Снизу – ведомый.
Роль ремня выполняют ролики. Они расположены по разные стороны между дисками. И движутся вдоль изгибов. Синхронно поднимаясь вверх, повышают передачу (скорость авто увеличивается, момент уменьшается). Когда опускаются к ведомом диску, передача понижается. Расположившись по середине, выдают прямую передачу. Усилие передаётся благодаря силе трения (трутся между дисками ролики).
Ременный CVT применяется чаще, но тороидный надежнее. Однако, у него есть существенный недостаток: он не подлежит ремонту (при поломки приходится заменять на новый).
Цепная вариаторная КПП
Цепной – это разновидность клиноременного, которая практически ни чем не отличается от «прототипа». В вариаторе лишь заменили ремень на стальную цепь. Такое устройство имеет вариатор под названием Multitronic, созданный концерном Audi. Отличается увеличенным сроком службы, повышенным уровнем прочности, цепной вариатор лучше выдерживает нагрузки. Поэтому его чаще используют на грузовых авто.
Широкого распространения цепная вариаторная КПП не получила, поскольку производит много шума (уровень слишком высокий).
Ремонт
Для решения проблем, примите меры, прописанные в инструкции, и следуйте советам специалистов, столкнувшиеся с этой же поломкой, но успешно устранивших её.
| Признаки | Причины и метод решения проблемы |
| Медленный набор скорости. Очень заметно несоответствие техническим параметрам после полной остановки | А) Посмотрите ремень устройства ВР. Часто износ данного компонента – причина неправильной работы аппарата. Осуществите замену ремня, если ширина существенно меньше нового изделия, т.е. на три миллиметра. Б) Проверьте два геометрических критерия: расстояние между шкивами и угол прогиба ремня. Если есть большой изгиб, или длина между шкивами небольшая, то обратитесь к производителю (инструкции). В) проверьте качество подвижного диска (ПД) ведомого шкива. Поменяйте диск, если он поломан. Г) Посмотрите натяжение пружины. |
| Не получается разогнаться при обычных условиях до максимальной скорости на максимальных оборотах | А) Посмотрите снегоход по пункту первому в таблице. Б) Осмотрите и настройте натяжение неосновного шкива. |
| Вариатор сильно занижает передачу | А) Настройте регулировку натяжения пружины не основного шва. Если оно слабое, то высока вероятность возникновения неисправности. Б) Осмотрите, в каком состоянии находятся втулки центробежного регулятора. Если есть загрязнение, то нужно прочистить втулки. При поломке – заменить. В) Проверьте люфт диска ведомого шкива, замените элементы диска при некорректной работе люфта. |
Принцип работы вариатора и его устройство
Бесступенчатая коробка плавно изменяет крутящий момент в заданных промежутках регулирования. Это достигается за счет ее особой конструкции, которая состоит из следующих компонентов:
- вариатора;
- механизма сцепления;
- аппарата для передачи реверса;
- процессора с исполнительным устройством.
В качестве автоматического сцепления выступают разные виды устройств. Без них крутящий момент сразу же передавался бы на колёса, а так указанный узел будет отвечать за плавную передачу движения. Сцепление может быть:
- центробежным – технология «Transmatic»;
- мокрым многодисковым – представители «Multimatic» и «Multitronic»;
- электромагнитным — вариатор «Hyper»;
- гидротрансформаторным.
Последний вид применяется на большинстве авто. Он обеспечивает плавную работу двигателя без рывков и продлевает жизнь вариатору. На высоких оборотах входит в режим полного зацепления, при котором исключается проскальзывание. Но часть его мощности может уходить в нагрев. А бывают случаи, что он перегревается, об этом становиться известно по зажигающейся красной лампочке на приборной доске.
Устройство вариатора
Работа вариатора осуществляется с помощью электронного блока. Он отвечает за следующие функции:
- управление сцеплением;
- изменение передаточного отношения между валами вариатора;
- контролирование работы планетарного редуктора;
- обеспечение действия реверсивного аппарата.
К электронному блоку передается информация от множества датчиков. Поэтому его работа взаимосвязана с показателями оборотов двигателя, давления в шинах, ABS и т. д. Сбор информации фильтруется в аппарате, и он автоматически настраивается на нужное передаточное число.
Но вариаторы не могут самостоятельно производить задний ход авто, поэтому для этих целей предусмотрен планетарный редуктор. Принцип действия, которого схож с работой в автоматической коробке.
Водитель при управлении транспортом с CVT проделывает практически те же действия, что и при использовании АКПП. Но они немного упрощаются, он выбирает только режим, а остальное выполняет за него удобное устройство вариатора. Также оно позволяет повторить некоторые манипуляции, возможные в привычных КПП. Например, можно зафиксировать определенное передаточное соотношение. Некоторые водители не чувствуют разгона машины, и потому относят постоянную частоту оборотов коленвала к недостаткам аппарата, но к этому надо привыкнуть и со временем удобство бесступенчатой коробки станет очевидным.
Заключение
Разобраться с тем, как устроен и как работает вариатор крайне просто. Можно всего лишь один раз проехаться за рулем транспортного средства с бесступенчатой трансмиссией, чтобы на себе ощутить её достоинства. Отметим, что последние несколько лет активно идут работы над совершенством конструкции CVT.
Инженеры концерна Nissan совместно с коллегами из Jatco разработали собственный агрегат, которым сегодня комплектуют многие японские марки авто. Его рабочий диапазон увеличен на 20% в сравнении с обычным клиноременным вариатором. Автомобиль с КПП Jatco еще быстрее набирает скорость и тормозит. Внедренная технологичная система ASC постоянно подбирает лучшее передаточное число, максимально разгружая двигатель и продлевая срок службы трансмиссии. Стремление ведущих автокомпаний развивать и совершенствовать вариаторную коробку лишний раз подчеркивает, что автомобильное будущее за бесступенчатой трансмиссией.
