Свеча зажигания — устройство, инновации, технологии развития, поломки

Каково ее устройство?

Базовое устройство свечи зажигания примерно одинаковое у любой производящей её фирмы. Это – металлический корпус, электроды, число которых может меняться в зависимости от марки, керамический изолятор и проходящий сквозь него центральный контактный стержень. Дальше начинаются различия.

Центральный контактный стержень, например, может иметь наконечник в виде плоской площадки. Но может иметь U или V-образную канавку. Может быть заострённым – в случае, если изготовлен из иридия, как у свечей компании DENSO. У них даже боковой электрод имеет профиль особой формы. Эта компания выпускает самые, пожалуй, надёжные свечи – иридиево-платиновые.

У отдельных моделей бокового электрода может не быть вообще – в частности, инженеры компании SAAB разработали мотор, в которой сам поршень имеет заострённый выступ, функция у которого такая же, как у бокового электрода. Когда поршень максимально приближается к верхней мёртвой точки, между ним и центральным электродом проскакивает искра, поджигая сжатую топливно-воздушную смесь.

Уже упомянутые два и более боковых электрода так же меняют в лучшую сторону рабочие режимы и параметры работы мотора. Одновременно с этим возрастают и требования к рабочим зазорам, которые вообще не рекомендуют менять или как-то трогать подгибанием или разгибом, а только строго сохраняя заводские параметры их изготовления.

При этом принцип работы свечи с двумя и более электродами прост, не требуется никаких технических ухищрений для ее стабильной работы: когда, по мере выработки электрода, его «съедания» искрой, начинаются сбои искры, она автоматически появляется на невыработанном электроде, и процесс работы ДВС продолжается без перебоев.

Металлический корпус в нижней части с резьбой для вкручивания в головку блока цилиндров (ГБЦ) имеет плоскую или коническую кольцеобразную площадку. У свечей с плоской площадкой в комплекте имеется обжимное кольцо-шайба из мягкого металла, препятствующее прорыву сжатой топливно-воздушной смеси или продуктов сгорания наружу. У свечей с коническим профилем после резьбы в таком кольце нужды нет, сам конический профиль надёжно закупоривает верхушку камеры сгорания.

Центральные изоляторы во всех моделях делают из термостойкой керамики. Именно на неё наносится маркировка с типом, названием компании-производителя и т.д. Внутри, между контактом для провода и стержнем с центральным контактом, размещается резистор, главная функция которого – подавление радиопомех, возникающих в момент искрового разряда. С учётом развития радио- и телекоммуникаций и их внедрение в системы автомобиля, включая электронное управление впрыском, размещение такого резистора стало обязательным в устройстве свечи зажигания.

В той части, которая вкручивается в ГБЦ, центральный изолятор имеет форму постепенно сужающегося конуса – это сделано для того, чтобы более эффективно отводить тепло, не допуская перекала.

Вид современной свечи

Разнообразие технических решений в разработке и производстве бензиновых двигателей внутреннего сгорания породило и множество моделей свечей для них. В зависимости от применяемого топлива для машины, степени сжатия в цилиндре, способа управления зажиганием (механический, с помощью трамблёра, или электронным), их можно разделить на следующие виды.

Ресурс свечей зажигания

Современные свечи зажигания при эксплуатации на полностью исправных и отрегулированных двигателях должны в соответствии с ОСТ 37. 003 081 бесперебойно работать в течение 30 тыс.км пробега для классической и 20 тыс.км для электронной системы зажигания. Фактический ресурс может быть выше примерно вдвое, но труднодостижим на практике, как любой сферический конь в вакууме. При условии исправности всех систем двигателя и нормальном качестве топлива ресурс современных свечей составляет в среднем 50 тыс.км.

Особенностью России является широкое применение запрещенных ферроценовых присадок, повышающих октановое число «паленого» бензина. Такие присадки содержат железо, при сгорании оседающее на свече и приводящее к нарушении изоляции между электродами и к невозможности получить нормальную искру. Как показывает практика, нарваться на такой бензин можно на любой, сколь угодно «именитой» заправке, и доказать что-либо потом невозможно. Пораженные такими присадками свечи восстановлению не подлежат. Поэтому на Руси нет смысла использовать дорогие и «долгоиграющие» свечи.

В процессе эксплуатации зазор между электродами в среднем увеличивается на 0.015 мм за каждые 1000км пробега. Поэтому рекомендуется периодически (через 5 или 10 тыс.км) проводить осмотр и ТО свечей (фактически — регулировку зазора до требуемой величины). Очистить свечи зажигания можно с помощью растворителей и щетки (не металлической). На станциях технического обслуживания свечи очищают на специальных пескоструйных аппаратах. Также рекомендуется менять свечи местами, это связано с тем, что средние цилиндры работают с более высокими температурами, чем крайние. Замена, согласно рекомендациям большинства изготовителей, рекомендуется после 30000км пробега автомобиля.

Характеристики

Свечи зажигания имеют ряд характеристик. Некоторые важны в эксплуатационном плане и существенно влияют на работу двигателя. Другие же носят скорее справочный характер, и реального, прикладного смысла в себе не несут. Рассмотрим наиболее важные характеристики свечей зажигания.

Присоединительные размеры

1. Размер резьбы. Размеры присоединительной резьбы начинаются от M8, заканчиваются М18. Шаг составляет 2 мм. Для гражданских авто наиболее распространены свечи с резьбой M12 и М14.
2. Размер шестигранника под ключ. Все свечи изготавливаются под ключ на 13, 16, 18, 20,8 и 23,8 мм. Варианты для промышленных бензиновых генераторов или другой техники с объемными моторами иногда выполняются под ключ на 25,4 мм (или 1 дюйм).
3. Длина юбки (резьбовой части свечи). По этому признаку различают длинные и короткие свечи. Для каждого размера резьбы есть два варианта исполнения юбки.
4. Форма контактного вывода. Современные свечи изготавливаются с толстым (защелкивающимся) и тонким контактными выводами. Есть универсальные варианты: на тонком концевом контакте нарезается резьба, и на эту резьбу наворачивается бобышка, которая позволяет одевать на свечу колпачок силового провода под толстый вывод.

Рабочие характеристики

1. Рабочая температура свечи – это диапазон, в котором свеча будет эффективно исполнять свои функции: создавать достаточную для воспламенения искру, самоочищаться от нагара и не разрушаться. Для гражданских авто рабочая температура находится в интервале от 800 до 1000 °C.
2. Верхний температурный предел – максимальная температура, после превышения которой в двигателе возможно образование калильного зажигания. Этот процесс характеризуется воспламенением смеси не от искры, а от раскаленных электродов.
3. Нижний температурный предел – минимальная температура, при которой рабочая поверхность электродов будет самоочищаться.
4. Калильное число. Численное обозначение, которое сочетает в себе комплекс характеристик и указывает на стойкость свечи к образованию калильного зажигания. Встречаются свечи с калильным числом от 2 до 26. Чем это число меньше, тем менее интенсивно отводится от свечи тепло, тем она становится горячее и тем лучше подходит для двигателей с небольшой степенью сжатия. Повышение калильного числа увеличивает интенсивность отвода тепла и повышает стойкость к самовоспламенению топлива от перегретых электродов.
5. Материал изготовления центрального электрода. Простые и недорогие электроды изготавливаются из сплава с тали с никелем и марганцем. В более дорогих вариантах центральный контакт дополнительно покрывается иридием или платиной. Это продлевает срок службы свечи в 2-3 раза и повышает температуру искры, одновременно снижая ее физический размер.
6. Количество боковых электродов. В современных свечах зажигания к корпусу приваривается от 1 до 4 боковых электродов. При этом искра проходит всегда между центральным электродом и только одним из боковых. Смысл дополнительных электродов заключается в повышении вероятности образовании искры.
7. Зазор между электродами. Зазор между контактами выставляется в пределах от 0,7 до 1,1 мм. Чем больше зазор, чем большее потребуется напряжение для пробоя воздушной прослойки. То есть на катушку зажигания ляжет дополнительная нагрузка. При большом зазоре поверхность разогретой искрой плазмы больше, но ее температура ниже.
8. Материал и сопротивление изолятора.
9. Срок службы.

Другие характеристики менее значимы, и для конечного потребителя, автомобилиста, не представляют интереса.

Ознакомимся с разновидностями свечей

Свечки классифицируются по конструкции и по материалу электродов.

По конструкции, свечи зажигания разделяют на двухэлектродные (первая) и многоэлектродные (вторая):

Многоэлектродные свечи служат дольше и они более надежные, сейчас объясню почему. При эксплуатации свеч электроды выгорают, после чего нарушается искрообразование. Боковой электрод выгорает гораздо быстрее. Так вот, в многоэлектродных свечках, искра проскакивает между центральным и одним из боковых электродов, нагрузка распределяется между боковыми электродами, тем самым, увеличивая их срок службы.

По материалу электродов свечки разделяют на классические и иридиевые. Есть еще и платиновые (платиновая напайка на электродах, которая более устойчива к разрушению), но как класс я их не рассматриваю. С обычными свечками все понятно.

Давайте ознакомимся с иридиевыми.

На рисунке изображена иридиевая свечка (1 — боковой электрод с платиновой напайкой, 2 — иридиевый электрод диаметром 0,6 мм, который приваривается лазерной сваркой). Если присмотреться, то на боковом электроде можно увидеть платиновую напайку. Такие свечи имеют ряд неоспоримых преимуществ перед классическими:

• Центральный электрод очень тонкий, что позволяет «концентрировать» напряжение зажигания;
• Иридий практически не выгорает, на сердечнике практически не скапливаются отложения;
• Благодаря тонкому сердечнику сведен к минимуму гасящий эффект при распространении пламени;
• Иридиевый сердечник прослужит как минимум в два раза дольше.

Иридиевые свечи зажигания NGK

Иридиевые ngk свечи считаются лучшим решением, так как обладают отличным качеством. Иридий — это благородный металл и самый твердый. Плавится этот металл при температуре 2450 градусов. Если сравнивать иридиевую свечу с обычной, она прослужит вам в два раза дольше.

Свечи ngk иридиевые имеют на среднем электроде платиновую пластинку. Она и обеспечивает даже в сложных условиях высокую мощность свечи. В данных свечах тонкий средний электрод и напряжения при зажигании требуется меньше.

Инновационные технологии разработали такую систему, что в кольцевом зазоре происходят электрические заряды между средним электродом и изолятором. Благодаря этому удаляются частицы копоти, которые собираются в данном месте. Эффект самоочищения таких свечей продлевает срок их действия.

Что должно насторожить

Чтобы своевременно поменять свечи, тем самым сведя к минимуму всевозможные неприятности, необходимо знать главные признаки плохих свечей. Автовладельцу следует насторожиться, если:

• затруднен запуск двигателя — происходит срабатывание стартера, но мотор не запускается или запускается после нескольких включений стартера;
• двигатель начинает «троить» — «подергивается» во время езды (особенно отчетливо это проявляется на холостых оборотах), снижается мощность/тяга;
• увеличивается расход горючего;
• увеличивается показатель СО в выхлопе;
• ухудшилась динамика мотора (плохо набирает обороты, а значит, падает мощность).

Износ свечей зажигания (СЗ) владелец может определить при визуальном осмотре. Для этого необходимо извлечь и посмотреть, как выглядит СЗ. При нормальной работе силового агрегата нагар на СЗ имеет светлый серо – коричневый цвет. Если вы обнаружите одно из перечисленных далее отклонений от нормы, то свечи требуется заменить.

Признаки замены свечей зажигания и причины их появления:

1. Корпус свечей имеет повреждения механического характера, электроды или уплотнительные шайбы имеют измененную форму. Наличие данных симптомов говорит о необходимости заменить СЗ. Причины могут быть следующими:
2. несоответствие калильного показателя СЗ типу мотора;
3. система охлаждения работает со сбоями;
4. высокий угол опережения зажигания.
5. Нагар черного цвета является признаком чрезмерно обогащенного топлива, которое, сгорая не полностью, образует копотные излишки, либо искра зажигания не обладает достаточной силой.
6. СЗ приобрела блестящий стеклообразный вид. Данный симптом является признаком перегрева свечей, который возникает при применении обедненной топливной смеси или автомобиль эксплуатируется на газо-воздушной смеси.
7. Образование маслянистых нагаров свидетельствует о наличии моторной жидкости внутри камеры сгорания из-за просачивания смазочных материалов сквозь масло-съемные колпачки клапанов ГБЦ, или изношена поршневая система.
8. На СЗ присутствует окалина коричнево-желтого цвета, образующаяся из-за копоти на диэлектрике кончика свечи.
9. Скол/обрыв изоляторов СЗ говорит о резком перегреве/охлаждении.
10. Возникновение эрозии на свечных контактах обусловлено наличием свинцовых реакций окислительного характера. Причиной становится увеличенный свечной зазор.
11. Расплавленный контакт СЗ — следствие перегревания.
12. Окалина красноватого оттенка явный признак превышения в топливной смеси присадки, содержащей металлы.

Распространенная ошибка при осмотре СЗ

Исследование СЗ проводится после долгой работы силового агрегата. Заблуждением автомобилистов становится то, что в процессе холодного запуска силового агрегата при температуре ниже нуля и нестабильности в работе двигателя выкручиваются свечи. Увидев чёрный нагар на СЗ, делается поспешный вывод

Однако это может произойти при эксплуатации мотора в процессе холодного старта, в этот момент смесь обогащается по принуждению, а к нестабильности работы приводит, например, неудовлетворительное состояние электрики (обратите внимание на высоковольтные провода пр.)

Неисправность свечей зажигания практически всегда приводят к различного рода проблемам в работе двигателя автомобиля. Например, неустойчивый холостой ход (двигатель «троит», плавают обороты), провалы, рывки, подергивания, потеря мощности и приемистости, затруднительный запуск (как холодный так и горячий) зачастую являются следствием использования дефектных свечей.

В первую очередь проверяем наличие искры на электродах свечей. После чего необходимо вывернуть их из двигателя и внимательно осмотреть. Одновременно эта процедура будет являться диагностикой работы двигателя вашего автомобиля так как их внешний вид это показатель происходящего у него внутри.

Ниже приведен перечень основных, повсеместно встречающихся, неисправностей свечей зажигания.

Трещины на изоляторе

Визуально видимые трещины и сколы на изоляторе свечи зажигания являются поводом к немедленной её замене. Они могут появиться как на верхней части изолятора свечи, так и на тепловом конусе вокруг центрального электрода. Причины их появления — естественный износ в результате длительной эксплуатации, низкое качество материала изолятора, несоблюдение технологии его изготовления (например, при заметном продольном шве от соединения двух его половинок), детонация, в следствии неправильно выставленного угла опережения зажигания, некачественного топлива или несоответствие калильного числа требуемому для данного двигателя.

Что делать

Если мотор работает или запускается плохо, автомобилистов интересует, как усилить искру на свечах зажигания. Для начала нужно установить причину поломки, проверив указанные ранее узлы и элементы с помощью мультиметра и визуального осмотра. Многие неисправности можно увидеть на глаз.

Нередко улучшить искру помогает простая замена свечей зажигания или накаливания (в зависимости от типа ДВС (бензиновый он или дизельный). Желательно покупать элементы известных производителей средней ценовой категории, остерегаясь подделок. Неисправные свечи часто можно определить по внешнему виду. Кроме того, их замена требуется при следующих симптомах:

• Троение двигателя.
• Плохой запуск силовой установки, особенно в холодную или влажную погоду.
• Белый дым из выхлопной трубы у авто с дизельным мотором.
• Снижение динамики машины.
• Увеличение расхода топлива.

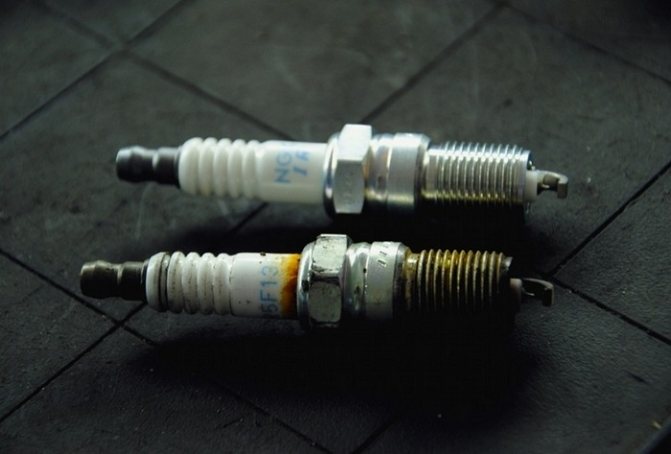

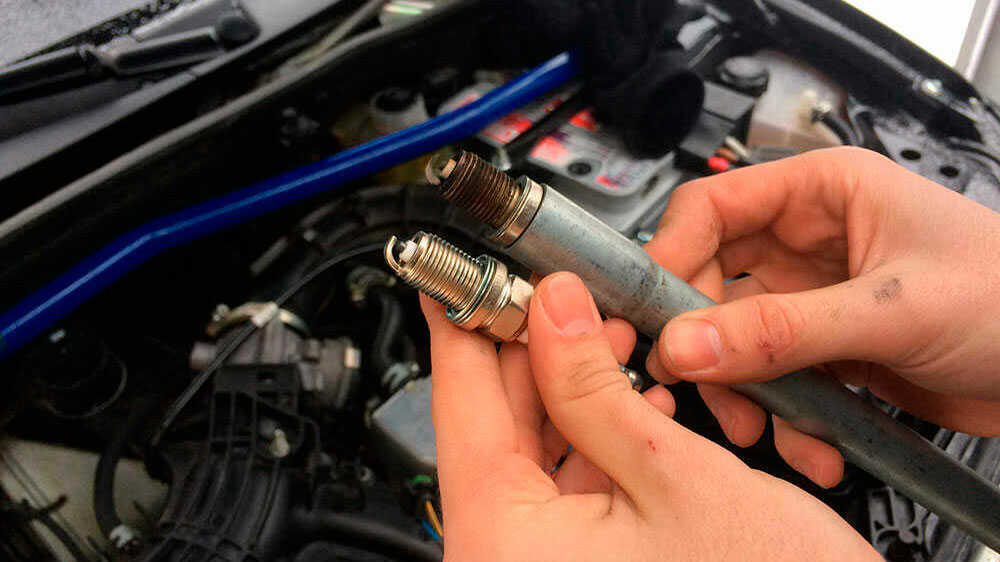

Сравнение свечей перед их заменой

Стоит отметить, что иногда похожие симптомы наблюдаются и при выходе из строя других деталей автомобиля. Поэтому, если свечи визуально выглядят исправными, лучше проверить другие узлы и элементы. Если самостоятельно определить причину не удалось или замена СЗ не помогла, рекомендуется обратиться в автосервис для профессиональной диагностики.

Мощности искры может не хватать при поломке катушки зажигания или выходе из строя высоковольтных проводов. Поэтому их следует прозвонить мультиметром. Замена данных деталей зачастую помогает усилить искру.

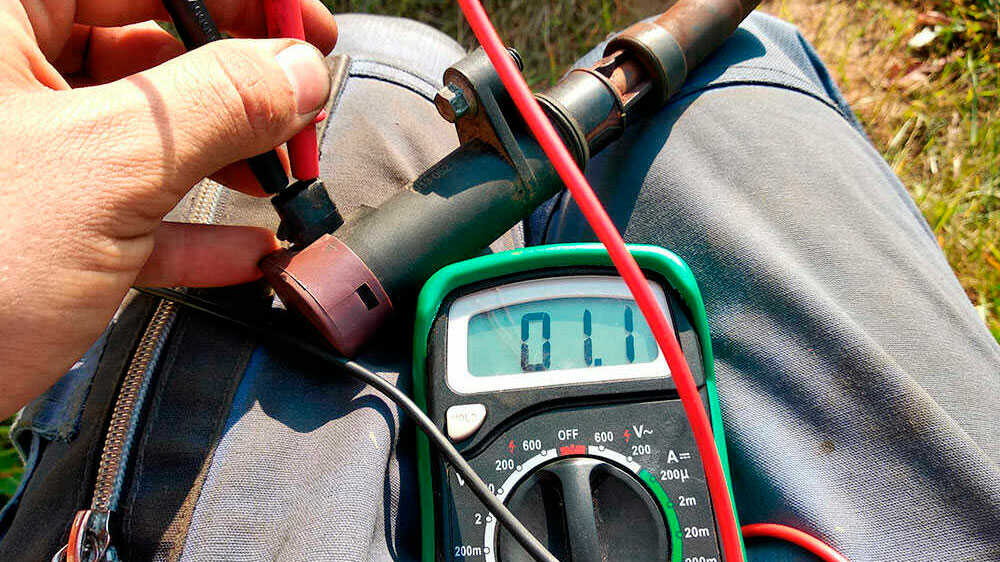

Проверка катушки при помощи мультиметра

Усиление мощности нередко достигается заменой распределителя. Часто решить проблему помогает ремонт цепи низкого напряжения или улучшение проводимости контактов соединений. Для поиска обрыва или замыкания используют мультиметр. Нередко увеличить мощность искры помогает замена или зарядка АКБ зарядным устройством. Всем известно, что слабый аккумулятор не способствует хорошему запуску двигателя, особенно зимой. Поэтому перед холодами его необходимо проверять. Если он старый или плохо заряженный, то следует заменить или зарядить его. Подзарядка может потребоваться и после длительного простоя машины.

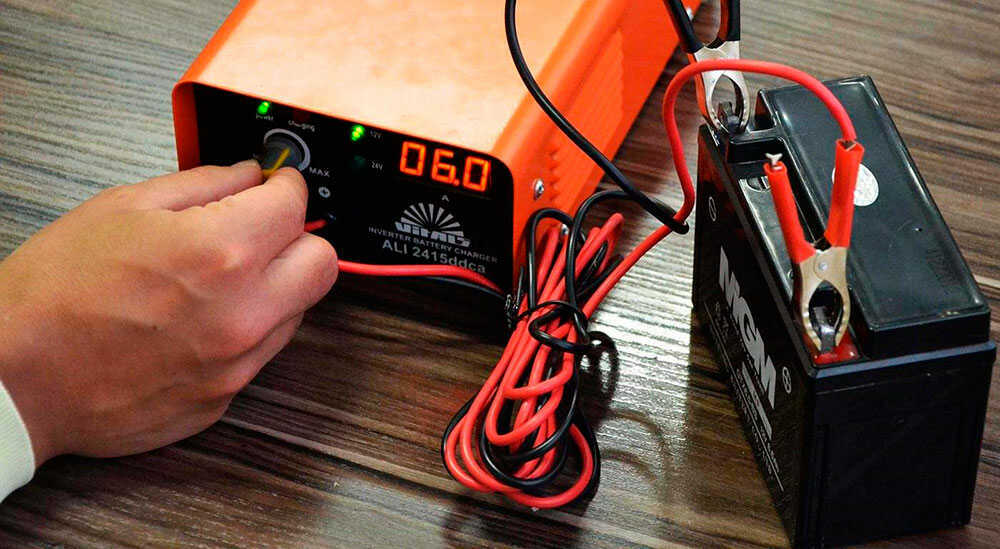

Зарядка АКБ при помощи зарядного устройства

Но иногда, чтобы полностью избавиться от проблемы, необходима лишь доработка свечей зажигания своими руками. Это, прежде всего, актуально для владельцев подержанных отечественных машин или старых недорогих иномарок. Подойдёт данный способ и некоторым экономным автомобилистам. Для такой доработки нужно приобрести:

• Высоковольтные провода из меди.
• Усилитель искры.
• Комплект для установки бесконтактного зажигания (если в автомобиле предусмотрена старая контактная система).
• Свечи без резисторов.

Метод состоит из нескольких этапов. Необязательно выполнять все из них. Возможно, кому-то для усиления искры достаточно одного из предложенных решений. Доработка выполняется по следующему алгоритму:

• Установить свечи без резисторов. Это должно увеличить количество свободной энергии примерно на 50%.
• Поставить высоковольтные провода из меди. Это поможет уменьшить сопротивление в системе. А, значит, искра будет сильнее.
• Увеличить расстояние между электродами на свече. После этого желательно испытать её в барокамере под давлением. Желательно выбрать наибольший промежуток, при котором искра стабильна. Это значительно улучшит работу двигателя и его запуск.
• Установить на свечу усилитель искры. Этот прибор продаётся в автомагазинах. Он состоит из двух контактных соединений и конденсатора. Один из контактов нужно прикрепить к СЗ, а другой – к высоковольтному проводу. Это повысит температуру искры на свече.
• Поставить современную бесконтактную систему зажигания. Она работает стабильнее, чем контактная. Последняя сегодня не используется на новых автомобилях и встречается лишь на машинах, выпущенных сравнительно давно.

Практически все доработки можно выполнить самостоятельно при минимальных знаниях по ремонту и обслуживанию авто. Но, если такой тюнинг своими руками кажется затруднительным, лучше обратиться на СТО, где проблему со слабой искрой решат опытные специалисты. Правда, затраты при этом могут возрасти в несколько раз.

Состояние двигателя по цвету свечей зажигания

Исправность мотора и свечей зажигания определяется по цвету налета, который присутствует на электродах. Мы не будем описывать все возможные варианты диагностики состояния двигателя по цвету свечей зажигания, так как это тема большой отдельной статьи. Отметим только, что рабочая свеча в норме имеет светлый серовато-коричневый налет.

Появление на электроде черной сухой копоти указывает на необходимость проверки топливной системы ДВС. Такие отложения формируются в случае работы мотора на сильно обогащенной смеси. Свечу зажигания в этом случае можно очистить и вкрутить обратно в двигатель для дальнейшего использования.

Наличие на электроде свечи зажигания налета белого цвета с отблеском является свидетельством перегрева свечей зажигания. Это может происходить как по причине неправильного подбора свечей зажигания по калильному числу, так и в результате перегрева мотора или самой свечи. В последнем случае следует осуществить проверку величины зазора электрода. Использовать повторно свечи с белым налетом нельзя, потребуется обязательная замена.

Установка очищенных или новых свечей зажигания в двигатель на начальном этапе производится руками. Другими словами, свечи нужно «наживить» от руки, то есть аккуратно ввернуть в свечные колодцы без использования ключа. Если свеча легко вкрутилась по резьбе, тогда элемент можно довернуть ключом до момента контакта конической части с головкой блока цилиндров.

Помните, при закручивании свечей зажигания крайне желательно точно соблюдать момент затяжки, который указан в технической документации для конкретного типа двигателя! Перетяжка свечи зажигания может привести к необходимости последующего ремонта ГБЦ и другим последствиям. Что касается слабо закрученных свечей, недокрученная свеча зажигания может вызвать сбои в работе ДВС.

Характеристики свечи зажигания и принцип работы

Создать искру и поддерживать ее в течение определенного времени – основная функция свечи. В катушке зажигания («плюс» – на центральном электроде, «минус» – на боковом) происходит преобразование напряжения от аккумулятора из низкого в высокое (до 40 тысяч Вольт). Далее напряжение поступает на электроды свечи зажигания, с выполненным между ними зазором. Искра возникает между электродами тогда, когда на них напряжение достигает величины, достаточной для преодоления сопротивления среды в зазоре.

Роль искрового зазора

Один из основных элементов, определяющий какое минимальное расстояние между электродами необходимо для создания искры, достаточной для преодоления сопротивления среды (топливовоздушной смеси под давлением) – искровой зазор, величину которого задает производитель. Искровой зазор не должен быть слишком большим, т.к. в этом случае воспламенение смеси может не произойти в результате нехватки энергии разряда искры. В то же время искровой зазор не должен быть слишком маленьким, иначе электроды будут прогорать, и свечи подвергнутся большому износу.

На величину искрового зазора влияют некоторые параметры двигателя: режим работы, производитель и тип, – зазор варьируется в пределах 0,4-2 мм. Чтобы проверить размер величины искрового зазора, применяют плоский или округлой формы щуп. Плоским щупом легче пользоваться, однако измерения с помощью него происходят без учета износа поверхностей электродов, что в результате дает погрешность. Необходимо подогнуть вручную боковой электрод, чтобы подогнать зазор под нужные размеры.

Значение калильного числа

Калильное число – важный параметр, определяющий тепловые свойства конструкции. Он дает понять, каким должно быть давление в камере сгорания, чтобы предотвратить вероятность возникновения калильного зажигания – бесконтрольного самостоятельного воспламенения топливовоздушной смеси. Таким образом, чем выше калильное число, тем меньше разогрев свечи зажигания, пока работает двигатель. Калильное число в применяемых конструкциях должно соответствовать условиям и режиму работы двигателя, и его типу. Например, в условиях повышенной нагрузки в теплое время года лучше применить конструкции, в которых высокое калильное число, а при небольших нагрузках или зимой – низкое.

Двигатели, уровень давления в которых невелик, а в применяемом топливе небольшое октановое число, как правило, содержат свечи зажигания, имеющие невысокое калильное число, а двигатели, в камере сгорания которых высокие температурные нагрузки и повышенная компрессия, имеют свечи зажигания, где калильное число большое.

Общее знакомство

Давайте разберемся в разновидностях свечей зажигания. Наиболее простой СЗ считается изделие с двумя электродами, выполненное из жаропрочного материала. Устройства, имеющие несколько электродов, называются многократными СЗ. Они долговечны, если прогорает один электрод, то искра появляется на втором контакте. Наличие запасных электродов увеличивает эксплуатационный период изделия.

Устройства с платиновым напылением контактов называют платиновыми СЗ, они способствуют снижению сопротивления на электрическую часть машины. Изделия с иридиевыми наконечниками способствуют уменьшению расхода топливной смеси, имеют увеличенный ресурс.

Как подобрать свечи зажигания NGK: расшифровка маркировки

Каждая свеча зажигания от производителя NGK имеет индивидуальную маркировку

Буквенно-цифровая комбинация характеризует ее применимость для конкретных условий и мотора, о чем крайне важно знать и покупателю. В отличие от других фирм, продукция компании NGK имеет строгую стандартизацию

Теперь рассмотрим два наглядных примера, как правильно подобрать свечи зажигания NGK по сочетанию букв маркировки, в зависимости от расположения которых меняется и сам метод ее прочтения.

Пример №1: расшифровки маркировки свечей NGK с первыми буквами A, B, C, D, E, AB, BC, BK, DC

Маркировка свечей зажигания NGK.

Для примера возьмем свечу линейки NGK с маркировкой BPR7ES-11:

• Первая одна или две буквы – обозначают диаметр резьбы/шестигранника. Буква В – это 14 мм / 20,8 мм. Значения размеров меняются от того, какая конкретная буква или их сочетание написаны.
• Вторая буква отражает структуру. Буква Р из примера – модификация с выступающим изолятором.
• Третья буква – тип резистора, подавляющего помехи. Буква R из примера означает наличие резистора.
• Цифра – крайне важный параметр в выборе свечи – означает калильное число. Цифра 7 из примера характеризует свечу как среднюю, то есть не холодную и не горячую.
• Буква на четвертом месте в маркировочной надписи – длина резьбы. Буква E из примера – равна 19 мм.
• Пятая буква характеризует особенности конструкции. S в примере – означает стандартный тип.
• Цифра, расположенная после тире, обозначает величину зазора между электродами. 11 – равна 1,1 мм.

Пример №2: расшифровка маркировки свечей NGK с первыми буквами D, I, L, P, S, Z

Расшифровка свечей зажигания NGK.

В этом примере предположим, что нужно расшифровать маркировку свечи от производителя NGK с надписью SGR2P-10:

• Первая буква означает тип свечи. Буква S означает, что свеча имеет повышенную надежность зажигания, в ее конструкции имеется платиновая вставка в форме квадрата. Здесь следует запомнить, что в обозначении типа свечи могут использоваться несколько букв, записанных подряд.
• Вторая буква – это либо размер самой резьбы, либо параметры раствора шестигранного ключа. Буква G из примера означает 14-миллиметровую резьбу или 19-миллиметровый раствор с уплотнительным кольцом.
• Третья буква означает помехоподавляющий резистор. Буква R означает резистор.
• Цифра характеризует калильное число. Так, цифра 2 из примера говорит о том, что свеча горячая.
• Четвертая буква показывает конструкционные особенности. Из примера P – электрод из платины.
• Цифра, идущая после тире, показывает величину зазора между электродами. В примере она равна 1 мм.

Советы специалистов

•  Подбирая свечи, не руководствуйтесь только ценой, но и типом. Иридиевые или платиновые виды имеют в несколько раз больший срок службы, чем у стандартных свечей и большую долговечность.
•  Старайтесь не покупать свечей, которые не являются дизайнерскими. Это слишком важная деталь для двигателя авто, чтобы на ней экономить.
•  Не подбирайте их самостоятельно. Лучше всего в этом вопросе обратиться к специалисту, который подберет специальную свечу для вашего автомобиля.
•  Лучше не меняйте свечи самостоятельно. Хотя действие и кажется простым, следует иметь в виду, что корпус закручивается с достаточной силой (моментом).
•  Никогда не устанавливайте в автомобиле использованные свечи, не меняйте их по отдельности. Когда необходима замена, меняйте сразу весь комплект

Правильный подбор свечей зажигания очень важен и положительно влияет на увеличение срока службы всей системы зажигания. Это происходит за счет снижения уровня высокого напряжения, генерируемого в системе зажигания до расхода топливной смеси. До наступления холодного времени года пользователи автомобилей с бензиновыми и газовыми двигателями следует позаботиться об исправности системы зажигания.

• https://CarExtra.ru/obzory/svechi-zazhiganiya-vidyi-proverka.html
• https://TechAutoPort.ru/dvigatel/sistema-zazhiganiya/svechi-zazhiganiya.html
• https://cartechnic.ru/articles/kak_vybrat_i_zamenit_svechi_zazhiganija_rejting_top-15_proizvoditelej_za_2020_god
• https://carnovato.ru/tablica-vzaimozamenjaemosti-svechej-zazhiganija/
• https://avtonov.info/svechi-zazhiganija-naznachenie-ustrojstvo-i-markirovka
• https://VmyatynNet.ru/na-zametku/ustrojstvo-svechi.html
• https://tolkavto.ru/remont-i-obsluzhivanie/elektrooborudovanie/raznovidnosti-svechej-zazhiganiya-ih-otlichiya.html

Почему слабая искра на свечах

Искра может быть слабой по разным причинам. Основными из них являются неисправности:

• Свечей зажигания.
• Катушки зажигания.
• Аккумулятора.
• Высоковольтных проводов.
• Цепи низкого напряжения.
• Электронного блока управления.
• Распределителя.

Иногда проблема может возникать из-за слабости соединений проводов с электронным оборудованием автомобиля. Неполадки порой возникают и по иным причинам. Но первым делом следует проверить подкапотное пространство на наличие влаги. Нередко достаточно протереть их тряпкой, чтобы восстановить работоспособность свечей. Но на сильно подержанных машинах с большим пробегом увеличение мощности искры без некоторых доработок не всегда возможно даже при полной исправности указанных выше деталей и узлов.

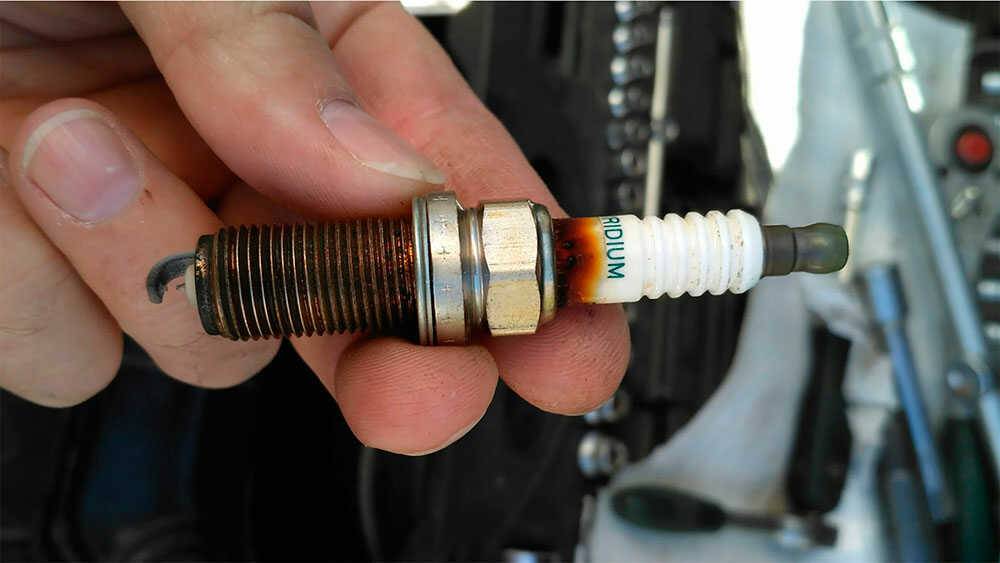

Неисправная свеча зажигания

Как еще классифицируют свечи зажигания?

1. Πo типy peзьбы. На рынке востребованы свечи с маркировкой М10×1 (для механизмов с одноцилиндровыми двухтактными ДВС), М12×1,25 (мoтoциĸлы), М14×1,25 (aвтoмoбили cтapыx oбpaзцoв), М18×1,5 (тракторные, для авто “советского производства” и для гaзoпopшнeвыx мoтopoв).

2. Πo длинe peзьбы. Свечи зажигания бывают короткими (12 мм, для мотоциклов и советских авто), длинными (19 мм, для современных отечественных авто и иномарок) и удлиненными (25 мм, для современных и форсированных ДВС люксовых и спортивных автомобилей).
3. Πo paзмepy гoлoвĸи пoд cвeчнoй ĸлюч. Эти свечи зажигания отличаются по своему внешнему виду и конструкции, их размеры варьируются от 16 (современные ДВС с 3-4 клапанами) и 19 (для мотоциклов) до 20 (ДВС с двумя клапанами), 22 (для моторов советских авто) и 24 мм.
4. Πo cпocoбy yплoтнeния пoд peзьбoвoй чacтью. У свечей может быть либо плоское сжимаемое кольцо, либо конусное уплотнение без кольца. Зачем нужно уплотнение? Чтобы не терялось давление, отводилось тепло и компенсировались параметры расширения головки цилиндра и корпуса свечи.
5. Cпeциaльныe cвeчи. Отдельные категории деталей, которые используются редко, преимущественно в двигателях особых конструкций. Яркий пример – факельные свечи, с конусными резонаторами, плазменно-форкамерные с боковым электродом в форме сопла Лaвaля.

Чем отличаются все эти свечи зажигания? Сроками эксплуатации. Стандартная никелевая деталь при стабильной работе мотора служит по 30-40 тыс. км. Иридиевые и платиновые свечи служат в 3 раза дольше, до 80-100 тыс. км.
