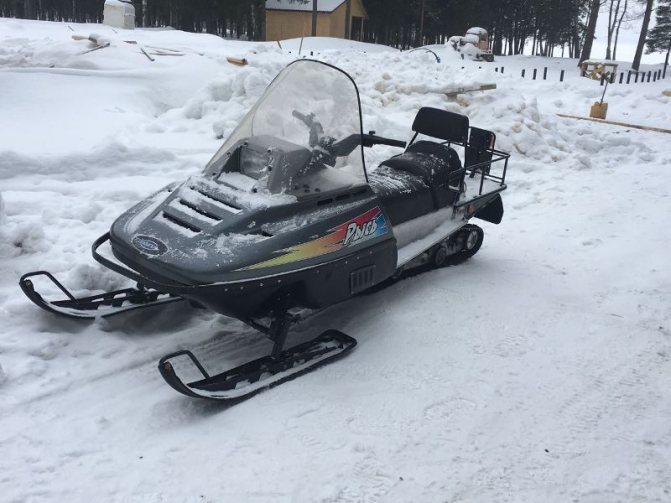

Обзор снегохода Рысь 500. Инструкция, отзывы владельцев, цена

Как усовершенствовать снегоход Рысь

Зачастую в модернизации нуждается система охлаждения. Если выполнение всех требований по замене масла, регулировке различных систем не дает результата, то рекомендуется доработать систему охлаждения двигателя самостоятельно. Самый простой выход в данной ситуации – изолировать выхлопную систему изоляцией. Смысл этого заключается в том, чтобы воздух не прогревался посредством коллектора, дополнительно этот метод снижает шум. Глушители аппаратов иностранного производства имеют изначально набивку, состоящую из материалов с большой степенью поглощения шума. Правильное решение – сделать отдельный подвод к заборнику воздуха или тепловой экран для защиты от негативного воздействия глушителя.

Теперь нужно улучшить охлаждение двигателя и снизить температуру цилиндров, в общем – установить экран между коллектором выходного типа и цилиндрами мотора. Задачей такого устройства является отсечение воздуха по цилиндрам и защита от дополнительного прогрева. Если нет такого решения, рекомендуется использовать этот метод: изготовить пластину и установить, независимо от марки снегохода. Эффект конструкции заметен даже без применения электронных датчиков температуры силового агрегата. Особенно сильно снижается тепловое напряжение цилиндров.

Последняя доработка системы охлаждения заключается в увеличении оборотов крыльчатки прибора, перемещающего газ. Нужно изменить размеры шкива и одновременно использовать нештатную размерность вентиляторного ремня, для такого улучшения нужно обратиться к специалисту и иметь возможность выбора вентиляторных ремней.

Технические характеристики

Технические характеристики различных модификаций снегохода:

119440500
Максимальная скорость движения90 км/ч75 км/ч90 км/ч
Параметры гусеницы3,7*0,38 м3,2*0,38 м3,7*0,5 м
Количество посадочных мест222
РеверсЕстьЕстьЕсть
СпидометрЕстьЕстьЕсть
Передняя подвескаРычажная, с балансирными телегамиПневматическаяНезависимая
Тип рабочих тормозовДисковыйФрикционный, дисковый, механическийДисковый, механический
Подогрев руляЕстьЕстьЕсть
Ветровое стеклоЕстьЕстьЕсть
ТахометрНетЕстьЕсть
Система охлажденияПринудительного типаВоздушного типаВоздушного типа
Рабочий объем силового агрегата4,31 л4,31 л4,31 л
Мощность38 л. с.38 л. с.40 л. с.
Диаметр цилиндрических деталей6,5 см6,5 см7 см
Средний расход топлива на 100 км18 л19 л20 л
Полная масса250 кг510 кг280 кг

Габаритные размеры:

  • модель 119 — 3,24*1,08*1,22 м;
  • модель 440 — 3,2-1,24*1,42 м;
  • модель 500 — 3,2*1,24*1,32 м.

Эксплуатационные значения

Эксплуатационные значения мотосаней Рысь:

  • движитель — гусеничного типа;
  • привод гусеничного устройства — цепь;
  • цепной шаг — 1,6 см;
  • катки — прорезиненные;
  • тип натяжителя — винтовой;
  • количество тактов — от 2 до 4;
  • запуск — ручной или электронный стартер;
  • топливо — бензин;
  • объем топливного бака — 28 л.

Тормоза

Здесь установлены дисковые механические тормоза, тормозной путь которых составляет 13 м при скорости в 30 км/ч. Система оснащена ручным тросовым приводом.

Устройство, которое фиксирует стояночные тормоза, состоит из защелки. Для того чтобы снять транспортное средство со стояночных тормозов, необходимо нажать на специальный рычаг, который приводит в действие пружинный механизм.

Диск прикрепляется к ступице и фиксируется при помощи 6 крепежных болтов.

Конструкция всей системы состоит из:

  • главного тормозного блока цилиндров;
  • вакуумного усилителя;
  • устройства, которое регулирует уровень давления рабочей жидкости;
  • рабочих контуров;
  • тормозных колодок.

Блок цилиндров преобразует тяговое усилие в давление топлива в системе и распределяет его в равной доле по рабочим контурам.

Подвеска

На различных модификациях установлен разный подвесной механизм: рычажной, пневматический и независимый. Каждый из них оборудован сбалансированным пружинным устройством.

Ход передней подвески варьируется от 20 см до 25 см, а заднего типа — от 30 см до 37 см.

Конструкция этого механизма состоит из:

  • корпуса подшипника;
  • внешней ступицы;
  • звездочки;
  • внутренней ступицы;
  • вала;
  • крепежных винтов и гаек;
  • втулки;
  • ролика;
  • лыж;
  • осевого механизма;
  • хомута;
  • буфера;
  • рулевой колонки;
  • манжет;
  • упорной шайбы;
  • стопорного и уплотнительного кольца.

Узлы рессор крепятся к кронштейну нижней части корпуса лыж. Наконечники коренного листа должны быть застопорены, для этого можно воспользоваться шплинтами. Продольное движение рессоров по оси механизма происходит за счет скольжения по специальному вкладышу переднего выступа коренного листа.

Электрооборудование

На этой технике есть фары-прожекторы галогенного и светодиодного типов. В их конструкцию входит корпус, обод и оптическое устройство. Лампа крепится в специальном отсеке при помощи пружинной защелки. Она оборудована 3 выводами, которые нужны для подключения штекерного разъема. При помощи регулировочных винтов можно выставлять мощность фар.

Задний фонарь прикреплен к корпусу задней подвески при помощи 2 болтов. Устройство этого фонаря включает в себя лампу, стекла, патроны и основание.

Также на этом снегоходе используются предохранительные устройства, показатели тока которых равны 15 и 30 А. Такие механизмы используются для защиты электроцепи от преждевременного износа.

Кнопка, активирующая стоп-сигнал, расположена на рулевой рукоятке.

Мнения покупателей

Рассматривая отзывы владельцев о квадроцикле «Рысь 150» и «Рысь 500», можно отметить множество положительных высказываний. Пользователи успели оценить преимущества этого агрегата. Отмечаемые достоинства:

  • Красивый дизайн.
  • Приемлемая цена.
  • Маневренность.
  • Сравнительно малый вес.
  • Высокая проходимость.
  • Небольшой расход топлива.
  • Скорость до 75 км/ч.
  • Хорошие тормоза.

Но у этого квадроцикла покупатели отмечают и такие недостатки:

  • Плохая сборка. Все болты даже у новой машины приходится заново подкручивать, а некоторые даже приваривать, чтобы при движении не возникало проблем.
  • Слабые фары.
  • Ощущается вибрация двигателя.
  • На некоторых экземплярах могут отсутствовать хомуты на пыльниках рулевых тяг, из-за чего они могут забиваться песком.

Модельный ряд

В него входят следующие модели:

  • 119;
  • 440;
  • 500;
  • Спорт 121.
МодельПреимущества и недостатки
119Среди положительных качеств можно отметить удобное положение руля: он не касается коленей даже при исполнении маневров и вхождениях в опасные повороты. Среди отрицательных качеств этой модификации отмечают следующее: небольшой ресурс мотора и приличный расход горючего.
МодельПреимущества и недостатки
440Среди положительных качеств Рысь 400 отмечают следующие: неприхотливость, высокая скорость, маленький расход, наличие лобового стекла, мощный силовой агрегат, небольшая стоимость относительно аналогичных моделей, подогрев рукояток, ёмкостный багажник сзади, наличие приборов: спидометр и тахометр. Среди отрицательных качеств Рысь 440: износ свечей, проблему в работе клапанов и карбюраторов.
МодельПреимущества и недостатки
500 Плюсы: наличие подогрева рулевого управления; надежная конструкция; наличие всех запасных частей в свободном доступе на рынке; высокий уровень сборки; небольшой расход масляной и топливной жидкости; высокие показатели маневренности и проходимости.Отрицательные качества: проблемы с цепью коробки передач.
МодельПреимущества и недостатки
121У гусеницы Спорт 121 есть высокая боковая устойчивость, ее форма обеспечивает идеальное сочетание оптимальных скоростных качеств, улучшенные показатели управляемости и безопасности.Минусы: из строя выходят ходовая подвеска и двигатель, быстро изнашиваются ремень радиатора и гусеницы.

119

Модель Рысь 119 относится к классу туристических транспортных средств. Она отличается мощным двигателем и высоким уровнем надежности конструкции, маневренностью.

Аппарат оборудован двухтактным силовым агрегатом с воздушной системой охлаждения принудительного типа. Двигатель этого транспорта сделан с учетом экологического стандарта топлива Евро-3. Максимальная скорость составляет 90 км/ч. Приборная панель отражает всего два параметра: спидометр; датчик уровня бензина.

440

Гусеничный механизм машины сделан из прорезиненного материала и оснащен стержнями, что поможет увеличить период его использования.

4-х тактный силовой агрегат охлаждается посредством проникновения в заборный прибор снега. Если ехать долго по территории с маленьким количеством снега, может произойти перегрев двигателя.

500

Снегоход оснащен коробкой передач с 6 шестернями, установлен мощный двухтактный двигатель. Транспортное средство способно буксировать прицепное устройство, масса которого не превышает 250 кг.

Здесь установлен мотор от японского производителя, двигатель выполнен в соответствии с международным экологическим стандартом Евро-3. Гусеничное устройство изготовлено из резины и ткани и оборудовано армированным стержнем.

Система запуска работает от электрического стартера, что помогает запускать агрегат даже в условиях низких температур.

Этот снегоход был выпущен в нескольких версиях (модификациях).

Предлагаем ознакомиться с ними:

  1. 500+. Эта версия представлена в виде туристической машины, но не рабочей. В ней применяется гусеничная лента, ширина которой составляет 500 мм, – это обеспечивает хорошую проходимость на разной поверхности. В базовой комплектации к этой модификации есть электрический стартер.
  2. 500М. Данный аппарат является базовой версией с модернизированной передней частью, заместо старого карбюратора, был монтирован карбюратор с 1-й камерой производства Японии типа «Микуни». В основную комплектацию к этой модификации относится электростартер.
  3. 500МП. Эта модификация имеет улучшенный капот и однокамерный карбюратор. В данной версии была монтирована коробка переключения передач шестеренчатого типа. Внешне аппарат целиком идентичен с прошлой модификацией. Базовая комплектация к модификации 500МП включает электрический стартер.

Сейчас «Рысь» получила большую популярность, потому что позволяет осуществить все необходимые задачи, в частности, передвигаться в сложные места.

Спорт 121

Спортивная версия является укороченной. За счет этого аппарат прибавил в маневренности.

Гусеницы снегохода Рысь Спорт 121 созданы с улучшенным силовым сердечником, — это даёт определённые гарантии высокой надежности разработанной конструкции.

Двигатель

За производительность снегохода Рысь 119 отвечает надежная двухтактная силовая установка РД-440.02 с системой принудительного охлаждения, которая дополнена осевым вентилятором. Этот мотор оказался весьма востребованным и в других машинах, что подтверждает его высокую надежность и выносливость. При рабочем объеме 430 кубов мотор РД-440.02 развивает 38 лошадиных сил. Два цилиндра диаметром 65 мм каждый сделали мотор компактным и не слишком тяжелым, что позволило значительно уменьшить массу снегохода. По официальным данным, для такого мотора подойдет топливо АИ-76 или АИ-80. При этом последнее топливо представляет собой смесь с маслом.

По результатам испытаний, а также отзывам владельцев, машина потребляет в среднем 20 литров в час, если ехать со скоростью 60 км/час. Топливный бак вмещает 24 литра топлива, и благодаря этому можно не заправляться в течение 1-1,5 часа непрерывной езды. Как показала практика, двигатель достаточно шумный, но обладает хорошей тягой и живучестью.

Двигатель запускается ручным стартером. Он имеет комбинированную систему смазки (вместе с топливом), а также бесконтактную электронную систему зажигания. Система питания — карбюраторного типа.

Видео

Тестирование техники выполнялось в различных регионах. Основные испытания проходили в Якутии, где модель показала себя очень хорошо. Улучшения, сделанные в модификации Рысь 440, улучшили маневренность и проходимость.

Снегоход предназначается для передвижения людей или перевозки грузов по бездорожью при температуре от +5 до -40 градусов. Машина уверенно едет по насту с большой скоростью. Конструкция снегохода отличается простотой, потому управлять им сможет даже неопытный водитель. Обслуживание и ремонт техники нередко выполняются в домашних или полевых условиях. Подобные качества и отличная проходимость модели Рысь 440 сделали ее очень популярной у рыбаков, охотников и потребителей, которым необходимо передвигаться в сложных условиях.

Производство снегохода официально завершилось в 2009 году. Однако многие собственники продолжают активно эксплуатировать модель и сегодня.

Страна-производитель и мануал по эксплуатации

Рысь производился в России, и на данный момент новый купить можно, но только у частников. Рекомендуется узнать про него больше перед покупкой, в частности, про то, как правильно его эксплуатировать.

Перед запуском нужно проверить работу устройства, а именно рычагов управления газом и тормозом, после этого поставить машину на стояночный тормоз.

Шнур устройства для быстрой остановки силового агрегата нужно прикрепить к одежде. После запуска мотора, отсоединить фиксатор стояночного тормоза. Во время эксплуатации:

Запрещено перегружать аппарат, потому что это приводит к выходу из нормального состояния ремня вариатора, гусеницы и элементов подвески, ходовой системы и мотора.
Невозможна работа силового агрегата на больших оборотах без нагрузок, которые могут появляться при обрыве ремня, пробуксировке на глубоком снегу.
Требуется топливную смесь приготовлять в отдельном сосуде в тепле с соблюдением запросов безопасности.
Важно выполнять обкатку снегохода не меньше 300 км на скорости не выше 45 км/ч, без дополнительного груза (пассажира). Рекомендовано во время обкатки иногда разгонять транспорт до 60 км/ч.
Важно иногда перепроверять качество свечей на то, чтобы не было обгорания электродов и сохранения зазора между ними.. Разворот полозьев можно выполнять только во время движения снегохода на скорости, чтобы исключить появление неисправностей руля аппарата

Разворот полозьев можно выполнять только во время движения снегохода на скорости, чтобы исключить появление неисправностей руля аппарата.

Подготовка к рабочему состоянию

После распаковки транспорта нужно выполнить следующие действия:

  • установить полозья;
  • прикрепить защитный козырек к капоту;
  • развернуть рулевое колесо.

Чтобы прикрепить лыжи к стойкам, нужно поставить опору под переднюю половину снегохода, которая будет надежно поддерживать аппарат на высоте, подходящей для подведения под стойки лыж.

Приведите в рабочее состояние аккумуляторную батарею, учитывая информацию из инструкции по эксплуатации. Установите аккумулятор на место и подсоедините к клеммам подходящие наконечники проводов.

Хранение аккумулятора: выключите и снимите источник питания, а перед тем, как установить на хранение, зарядите, проверьте уровень электролита и его плотность.

Заправка топливом

Горючее для мотора включает в себя бензин и масло в той пропорции, которую показывает руководство. Приготовлять смесь нужно в чистой емкости в последовательности:

  1. Залить половину бензина и объема масла (точные пропорции соответственно модели и инструкции), а потом перемешать.
  2. Добавить остаточную часть бензина и опять перемешать.
  3. Используя воронку с фильтрующим элементом, перелить смесь с горючим из сосуда в бак.

Важно исключить проникновение воды в бак. Топливо должно фильтроваться через замшевый фильтр

По окончании процесса фильтрации, замшу стряхивают и сушат. По окончании процедуры, на горловину бака наворачивают крышку.

Ваша любимая марка снегохода?

Arctic Cat
4.61%

Тайга
18.71%

Ямаха
19.51%

Буран
25.71%

Polaris
3.7%

Ski-Doo
12.46%

Lynx
6.66%

Tiksy
1.88%

Stels
4.21%

Irbis
2.56%

Проголосовало: 1758

Запуск двигателя

Сначала следует проверить работу рычага управления дросселем и провернуть мотор, плавно вытягивая ручку стартера пару раз при отключенном зажигании. После этого колпак для быстрой остановки надеть на сферу, а кнопку вытянуть в рабочее состояние, ключ повернуть вправо до фиксации. Шнур должен быть подсоединен к одежде карабином.

Чтобы облегчить запуск при температуре ниже -25 градусов, нужно повернуть ручку корректора топлива вверх, а после прогрева мотора вернуть в изначальное состояние. При запуске мотора, фару нужно выключить.

Включение двигателя при температуре – 30 и ниже, нужно производить так:

  • свечи вывернуть;
  • прочистить;
  • прокалить на листе из металла паяльной лампой;
  • залить цилиндры 10 мл очищенного бензина;
  • установить свечи и включить двигатель.

При запуске ручным стартером нужно плавно потянуть рукоятку до того, пока не будет ощущаться сопротивление, и после этого резко дернуть, вернуть рукоятку в изначальное состояние, держа рукой. Если запуск не произошел, то залить бензин в карбюратор и повторить.

Запрещено выезжать, когда кнопка и приборы для быстрой остановки мотора не включаются. Чтобы экстренно остановить силовой агрегат, нужно выключить систему зажигания кнопкой.

Квадроцикл Рысь 500: технические характеристики и особенности

Инженеры бренда «Русская Механика» установили на Рысь 500 двигатель, обеспечивающий отличную динамику, мощное светодиодное освещение, фаркопы, зеркала и лебёдку. Полный привод с блокировкой переднего моста обеспечивает высокую проходимость, техника может проехать практически где угодно.

Технические характеристики Рыси 500:

  • Четырёхтактный бензиновый мотор с принудительным жидкостным охлаждением.
  • Рабочий объём двигателя – 493 куб. см. Внутри аппарата скрывается целых 32 л.с.
  • Максимальная скорость вездехода – 80 км/ч.
  • Карбюраторная система питания.
  • Механическая коробка передач с вариатором.
  • Автоматическое сцепление.
  • Надёжные гидравлические амортизаторы.
  • Двухрычажная независимая подвеска (передняя и задняя).
  • Дисковые гидравлические тормоза.
  • Ёмкость бензобака – 17 л.
  • Максимальный вес буксируемого груза – 250 кг. Передний багажник выдерживает нагрузку в 40 кг, а на заднем можно перевозить тяжести массой 80 кг.

Квадроцикл РМ Рысь 500 не отличается особой экономичностью. Полного бака, ёмкостью 17 л, хватает примерно на 115-135 км, если скорость не превышает 60 км/ч. На сложных трассах и при буксировке тяжестей расход увеличивается на 30-40%.

О торговой марке и производителе

Торговая марка «Рысь» принадлежит , которая зарегистрирована в городе Одинцово Московской области, а работает в Москве и Нижнем Новгороде; также имеет представительства и в некоторых других регионах России. Сфера деятельности .

Все продукция производится в Китае. Кроме мотоблоков, это широкий спектр другой бензиновой и электрической техники для дома, приусадебного участка и коммунального хозяйства. А именно: бензиновые генераторы; бензиновые триммеры и мотокосы + сменные аксессуары и расходники к ним; компактная бензиновая снегоуборочная техника; бензиновые цепные пилы и сучкорезы; электрические тепловые пушки, завесы и тепловентиляторы (как промышленные, так и бытовые).

Вся эта техника относится к эконом-классу.

Благодаря доступной цене, смогли закрепиться на рынке России и СНГ компактные бензиновые мотоблоки «Рысь» четырёх моделей, отличающихся друг от друга мощностью двигателя (моторы на данной технике используются от ).

Что они из себя представляют и что говорят о конкретном опыте использования их владельцы?

Какая самая удачная модель снегохода Рысь

Модификация 119 – наиболее популярная, прошедшая все испытания и зарекомендовавшая себя с положительной стороны. Владельцы отметили хорошие стороны широкой гусеницы, демонстрирующей неплохие внедорожные возможности, что стало полезно охотникам, пограничникам, геологам.

Модель 119 прошла все необходимые испытания. Рысь 119 подходит к сложным условиям эксплуатации, имеет хорошую проходимость в глубоком снежном покрове, является маневренной и динамичной.

Снегоход модели 119 – глубокая модернизация 113, которая разработана на основе зарубежного Arctic Cat. Производители признали, что копия неудачная из-за того, что мотор не держал высокой нагрузки в суровом условии. В итоге, появился вопрос о производстве обновления 113 модели.

В машине 119 есть серьезные изменения относительно предыдущей модели. Обновленный транспорт стал как туристический, это значит большой уровень выносливости и высокого качества. Инженеры решили снизить рабочий объем ДВС для сокращения потребления бензина, мощность и окна были увеличены.

Это интересно: Виды и конструкция саней для снегохода и как их сделать своими руками — познаем во всех подробностях

ТОП-3 снегоходов модельного ряда Рысь их устройство и характеристики

Снегоход Рысь 500 является представителем продукции Уфимского Моторостроительного Производительного Объединения (УМПО). Данный производитель специализируется на серийном выпуске утилитарной техники с 1991 года. В 2009 году Уфимское Моторостроительное Производительное Объединение заявило о полном отказе производства снегоходов. Последней моделью, которая была выпущена УМПО как раз и является снегоход Рысь 500.

Данный снегоход обладает багажником с большой вместимостью, а также имеется и высокий козырек, который защищает от встречного ветра и различных осадков водителя. Все это положительно сказывается на комфорте при эксплуатации.

Эта машина была так названа неспроста, так как она является весьма скоростной и при этом достаточно маневренной. Для того чтобы обеспечить плавность передвижения даже по пересеченным местностям производитель усовершенствовал конструкции задней и передней подвески. Широкая гусеничная лента позволяет снегоходу уверенно передвигаться как по рыхлому и глубокому снегу, так и по насту.

Содержание страницы

Двигатель

Несмотря на неплохие технические характеристики снегоходов «Рысь 440» и их надёжность, зачастую ругают именно двигатели. Основной причиной выхода из строя моторов является естественный износ деталей. Наиболее часто владельцы снегоходов сталкиваются со следующими поломками:

  • сторонние шумы, вибрация и стук;
  • сбои в работе;
  • снижение мощности;
  • повышенный расход масла;
  • увеличенный расход топлива.

Причиной проблем с запуском в большинстве случаев являются карбюраторы. После того, как производитель снегоходов перешёл на японские карбюраторы «Микуни», многие неисправности исчезли сами собой. Детище японцев доказало свою надёжность и долговечность на протяжении длительного срока эксплуатации. В предыдущих моделях карбюраторов владельцам снегоходов приходилось сталкиваться с износом запорных конусов в клапанах, который устранялся притиркой.

Слабым местом двухтактных двигателей являются свечи. Масло и топливо, смешиваясь, приводят к отсыреванию свечей, что делает невозможным холодный пуск двигателя. В связи с этим в дальние поездки на снегоходах «Рысь» желательно брать несколько запасных свечей. Неполадки с лепестковыми клапанами и карбюратором также могут оказать отрицательное влияние на запуск двигателя.

Четырёхтактные двигатели снегоходов «Рысь» охлаждаются за счёт попадания в заборник снега. Длительное движение по сухому насту или льду может спровоцировать перегрев мотора, который устраняется посредством движения по участку пути с водой или подтаявшим снегом.

Переборка двигателя требует хорошего знания технических характеристик снегохода «Рысь 440», поэтому для проведения таких операций желательно обращаться в сервисные центры.

Отрывок, характеризующий Рысь (снегоход)

Анатоль Курагин жил в Москве, потому что отец отослал его из Петербурга, где он проживал больше двадцати тысяч в год деньгами и столько же долгами, которые кредиторы требовали с отца. Отец объявил сыну, что он в последний раз платит половину его долгов; но только с тем, чтобы он ехал в Москву в должность адъютанта главнокомандующего, которую он ему выхлопотал, и постарался бы там наконец сделать хорошую партию. Он указал ему на княжну Марью и Жюли Карагину. Анатоль согласился и поехал в Москву, где остановился у Пьера. Пьер принял Анатоля сначала неохотно, но потом привык к нему, иногда ездил с ним на его кутежи и, под предлогом займа, давал ему деньги. Анатоль, как справедливо говорил про него Шиншин, с тех пор как приехал в Москву, сводил с ума всех московских барынь в особенности тем, что он пренебрегал ими и очевидно предпочитал им цыганок и французских актрис, с главою которых – mademoiselle Georges, как говорили, он был в близких сношениях. Он не пропускал ни одного кутежа у Данилова и других весельчаков Москвы, напролет пил целые ночи, перепивая всех, и бывал на всех вечерах и балах высшего света. Рассказывали про несколько интриг его с московскими дамами, и на балах он ухаживал за некоторыми. Но с девицами, в особенности с богатыми невестами, которые были большей частью все дурны, он не сближался, тем более, что Анатоль, чего никто не знал, кроме самых близких друзей его, был два года тому назад женат. Два года тому назад, во время стоянки его полка в Польше, один польский небогатый помещик заставил Анатоля жениться на своей дочери. Анатоль весьма скоро бросил свою жену и за деньги, которые он условился высылать тестю, выговорил себе право слыть за холостого человека.

Устройство

Устройство включает в себя:

  1. Механизм управления дросселем. Он установлен в корпусе выключателя массы транспорта с правой стороны. Во время нажатия на рычаг дроссельная заслонка поднимается, и топливная жидкость начинает поступать в блок цилиндров силового агрегата.
  2. Рукоятка управления тормозами. Она расположена на корпусе переключателя, с левой стороны от рулевого механизма.
  3. Рычаг реверса. Он находится с правой стороны кожуха бака, предназначенного для топливной жидкости.
  4. Гусеница на снегоходе Рысь включает в себя трак, соединительную накладку, несущую полосу, шайбу, крепежные элементы.
  5. Механизм сцепления и рулевое управление. Сюда входит руль, рулевые колонки и тяги, а также поворотный рычаг.
  6. Топливная система и корректор. Он необходим для холодного запуска силового агрегата.
  7. Коленчатый вал. Он состоит из 2 цапф и кривошипных пальцев. Его опорами служат 5 шарикоподшипников. Перемещение по осям узла ограничивается при помощи стопорных колес.
  8. Система охлаждения. Ее конструкция включает в себя осевой вентилятор нагнетательного типа, кожух обдува. На корпусе вентилятора установлен направляющий аппарат.
  9. Двигатель для снегохода Рысь оборудован цапфой, валом, щетками, прокладками, полукольцами, стопорным кольцом, хомутом, подшипником, шайбой, ремнем, вентилятором, кожухом, направляющими осевыми устройствами.

Это интересно: Какие права нужны для управления снегоходом и нужна ли регистрация транспортного средства: это важно знать
